Слайд 1Факультет военного образования
Отдел Ракетных войск стратегического назначения

Программа Военно-профессиональной подготовки офицеров

Санкт-петербургского университета аэрокосмического приборостроения по направлению (специальности)
411100 «Эксплуатация и ремонт

систем управления баллистических стратегических ракет и проверочно-пускового оборудования ракетных комплексов наземного базирования»
«Военная топография»

Факультет военного образованияОтдел Ракетных войск стратегического назначенияПрограмма Военно-профессиональной подготовки офицеров Санкт-петербургского университета аэрокосмического приборостроения по направлению (специальности)411100

Слайд 2

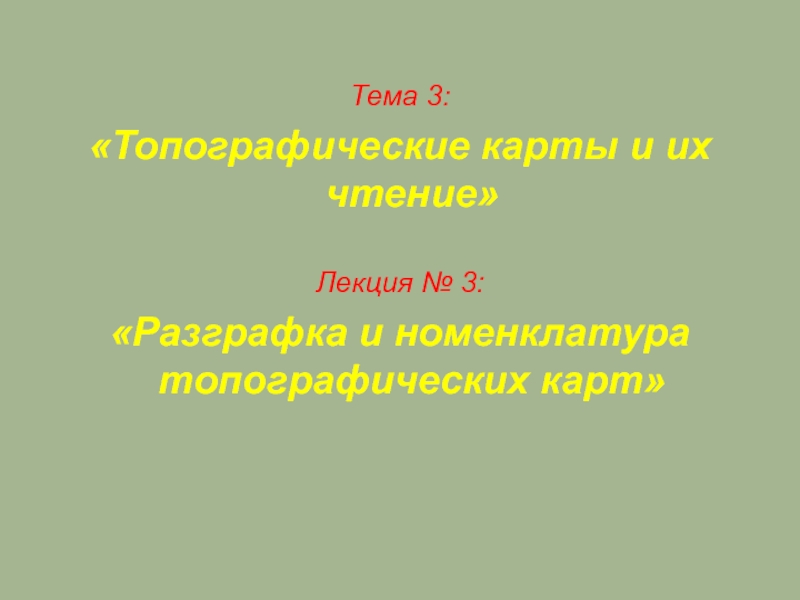

Тема 3:
«Топографические карты и их чтение»

Лекция № 3:
«Разграфка и номенклатура

топографических карт»

Слайд 3изучить особенности картографических проекций карт, их разграфки и номенклатуры.
Цель занятия:

Слайд 4Учебные вопросы:
1. Сущность картографического изображения местности и его основные свойства.
2.

Определение понятий топографическая карта и план, масштаб карты. Основа топографических

карт.
3. Разграфка и номенклатура топографических карт. Определение номенклатуры смежных листов карты.

Учебные вопросы:1. Сущность картографического изображения местности и его основные свойства.2. Определение понятий топографическая карта и план, масштаб

Слайд 5Сущность картографического изображения местности и его основные свойства.
Вопрос № 1

Слайд 6Мысль о шарообразности Земли впервые высказал греческий философ Пифагор Самосский

(570 – 497 гг. до н.э.).

Греческий ученый Аристотель (384 –

322 гг. до н.э.) в трактате «О небе» доказал шарообразность Земли.

В 230 г. до н.э. греческий ученый Эратосфен Киренский (276 – 194 гг. до н.э.) выполнил первое известное в истории градусное измерение. R ≈ 6311 км (6371 км).

Мысль о шарообразности Земли впервые высказал греческий философ Пифагор Самосский (570 – 497 гг. до н.э.).Греческий ученый

Слайд 7Впервые метод для измерения длин дуг реализовал Г. Меркатор (1512

- 1594), а применил метод триангуляции для определения радиуса Земли

в 1614 – 1616 гг. голландец Б. Снеллиус.

Французский астроном Пикар в 1671 г. в книге «Измерение Земли» привел значение радиуса Земли по градусным измерениям дуги меридиана в 1° под Парижем, R ≈ 6372 км.

В 1687 г. английский математик, механик, астроном и физик Исаак Ньютон (1643 - 1727) в труде «Математические начала натуральной философии» доказал наличие полярного сжатия Земли и определил величину полярного сжатия 1/230 (α = 1/298,257).

Впервые метод для измерения длин дуг реализовал Г. Меркатор (1512 - 1594), а применил метод триангуляции для

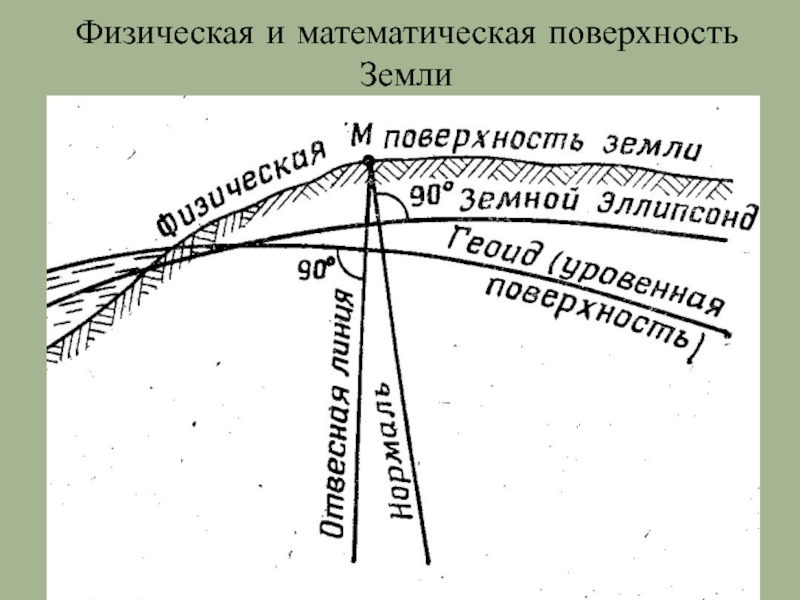

Слайд 8Физическая и математическая поверхность Земли

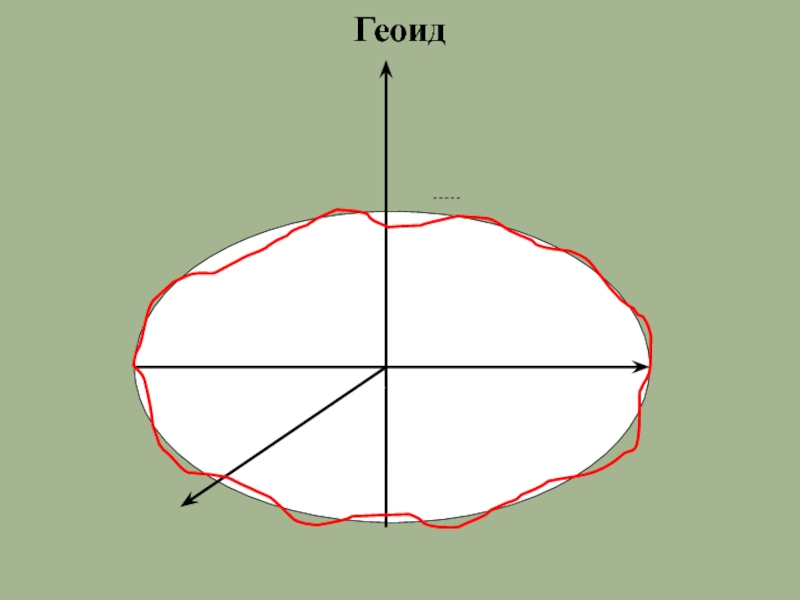

Слайд 9Геоид

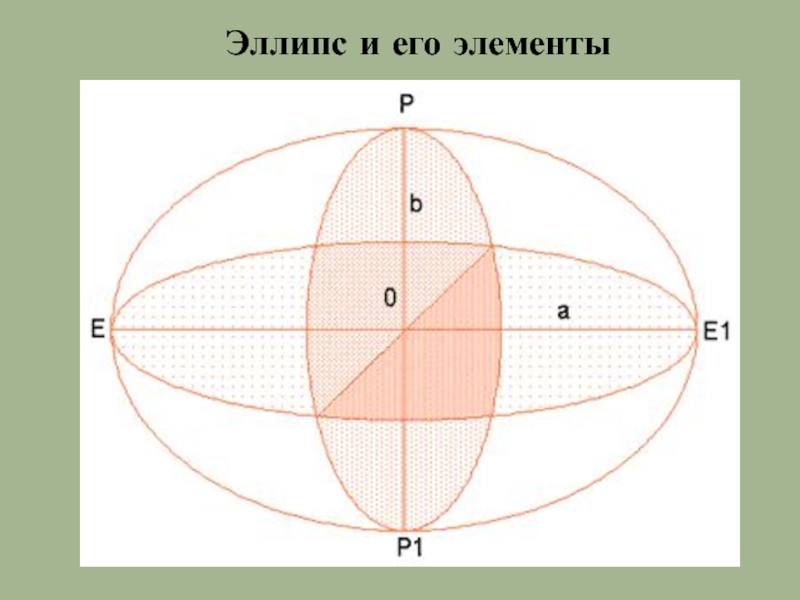

Слайд 10Эллипс и его элементы

Слайд 11
В США, Канаде, Мексике, Франции при создании карт пользуются размерами

эллипсоида Кларка, в Финляндии и некоторых других странах - размерами

эллипсоида Хейфорда, в Австрии - размерами эллипсоида Бесселя, в России и ряде других стран - размерами эллипсоида Красовского.

Размеры земного эллипсоида

В США, Канаде, Мексике, Франции при создании карт пользуются размерами эллипсоида Кларка, в Финляндии и некоторых других

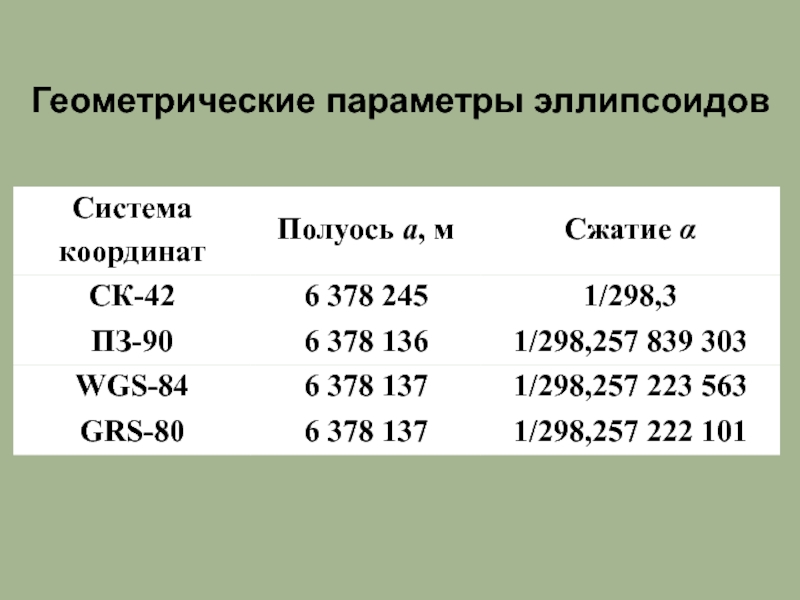

Слайд 12Геометрические параметры эллипсоидов

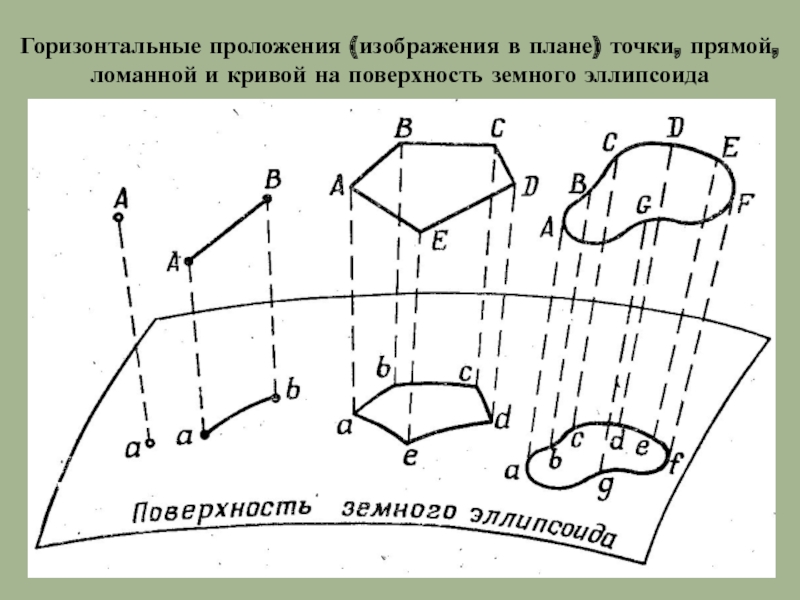

Слайд 13Горизонтальные проложения (изображения в плане) точки, прямой, ломанной и кривой

на поверхность земного эллипсоида

Слайд 14

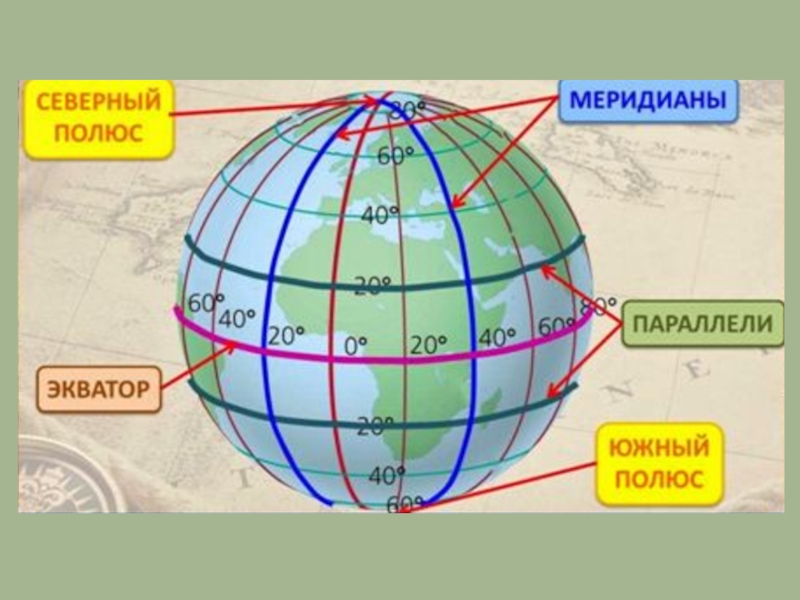

Слайд 15Деление поверхности земного эллипсоида на шестиградусные зоны

Слайд 16

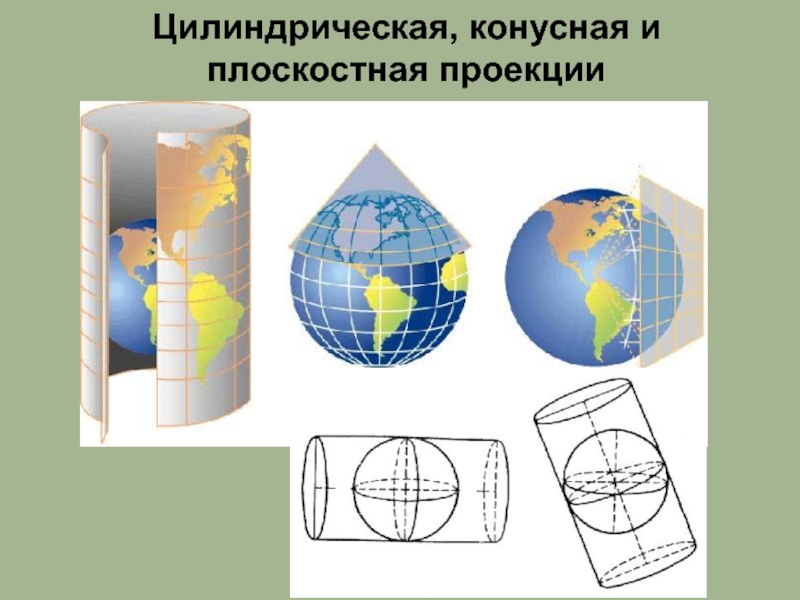

Слайд 17Цилиндрическая, конусная и плоскостная проекции

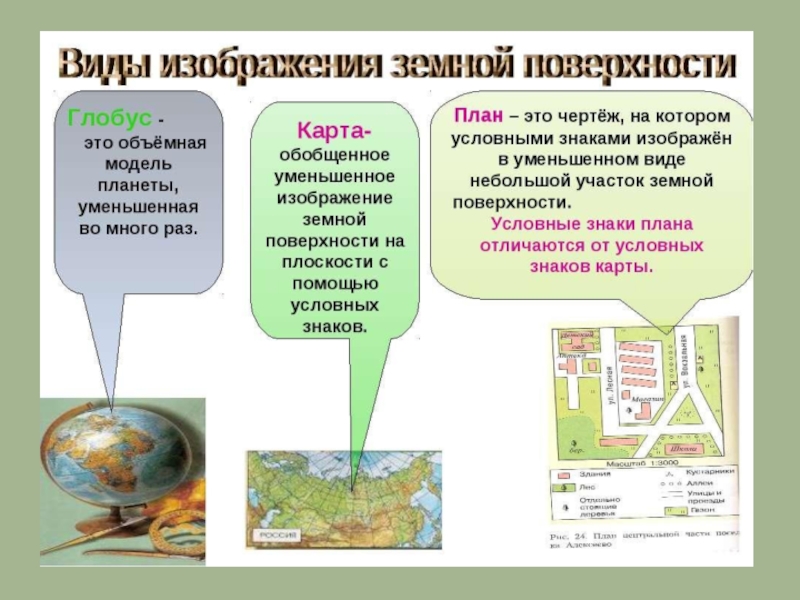

Слайд 18Определение понятий топографическая карта и план, масштаб карты. Основа топографических

карт.
Вопрос № 2

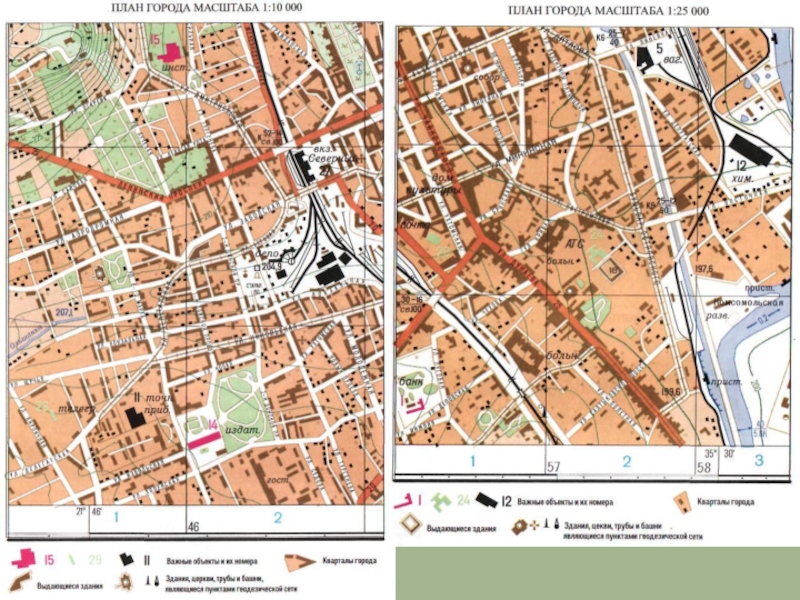

Слайд 19

Слайд 20

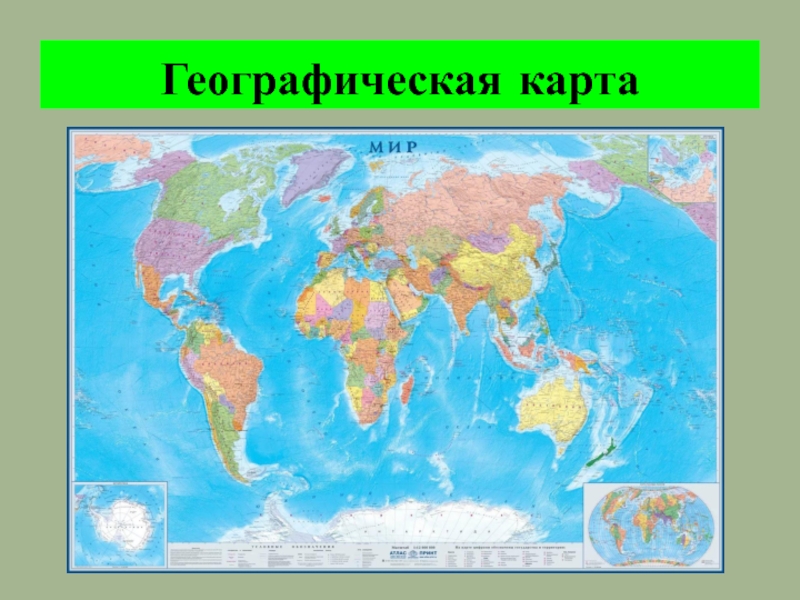

Слайд 21Географическая карта

Слайд 22Гидрографическая карта

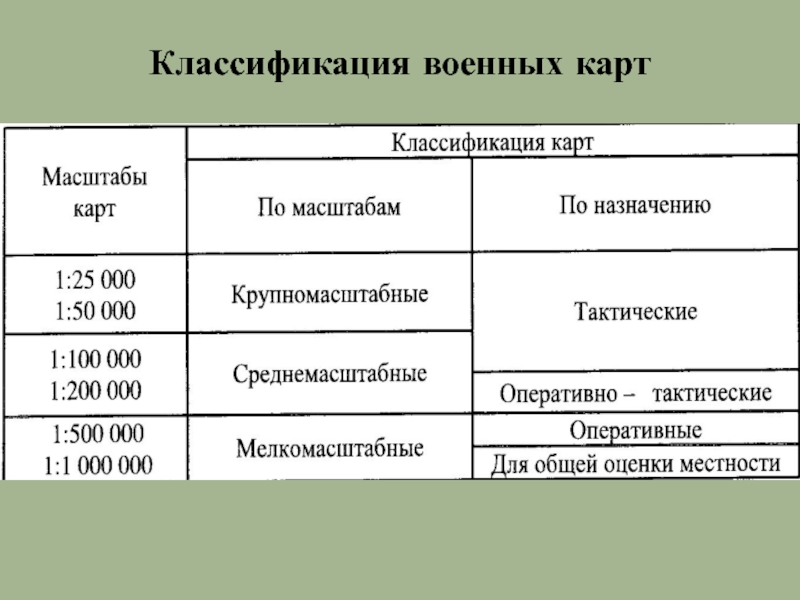

Слайд 23Классификация военных карт

Слайд 24

Слайд 25Топографическая карта масштаба 1:25 000

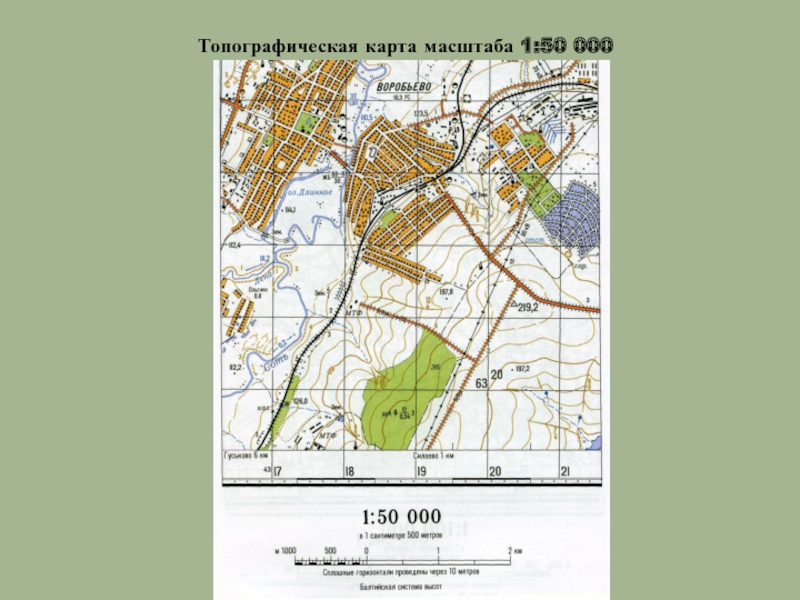

Слайд 26Топографическая карта масштаба 1:50 000

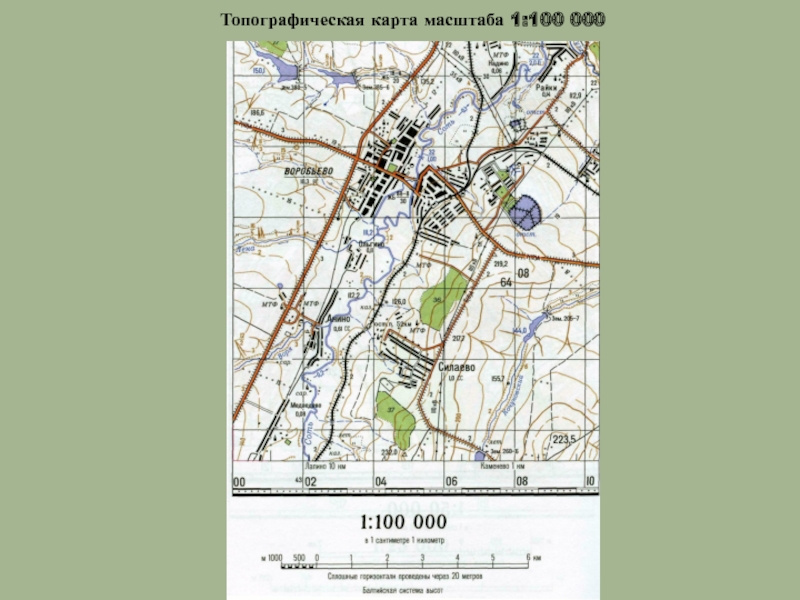

Слайд 27Топографическая карта масштаба 1:100 000

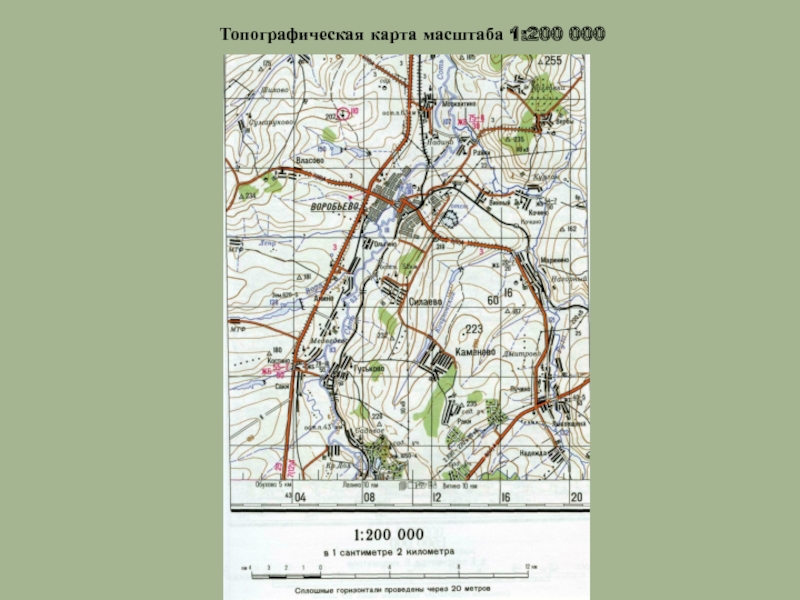

Слайд 28Топографическая карта масштаба 1:200 000

Слайд 29Топографическая карта масштаба 1:500 000

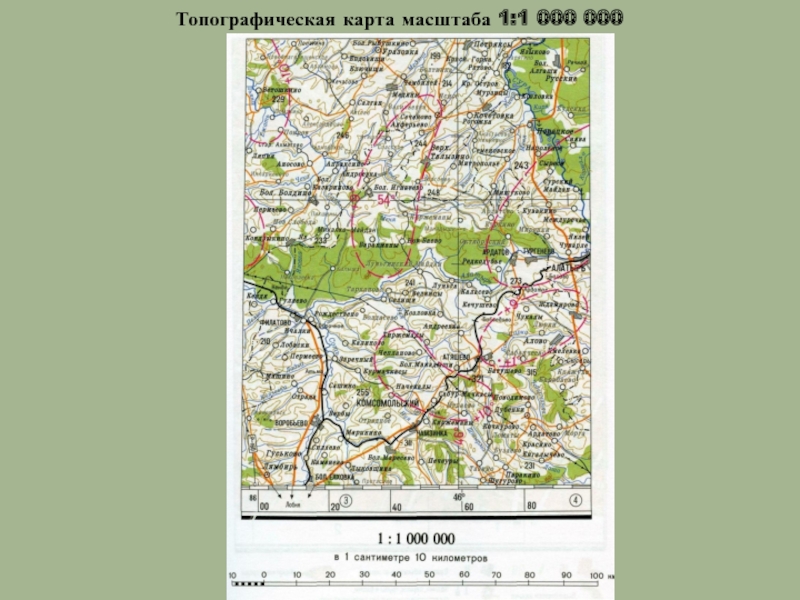

Слайд 30Топографическая карта масштаба 1:1 000 000

Слайд 31

Слайд 32Разграфка и номенклатура топографических карт. Определение номенклатуры смежных листов карты.
Вопрос

№ 3

Разграфка и номенклатура топографических карт. Определение номенклатуры смежных листов карты.Вопрос № 3

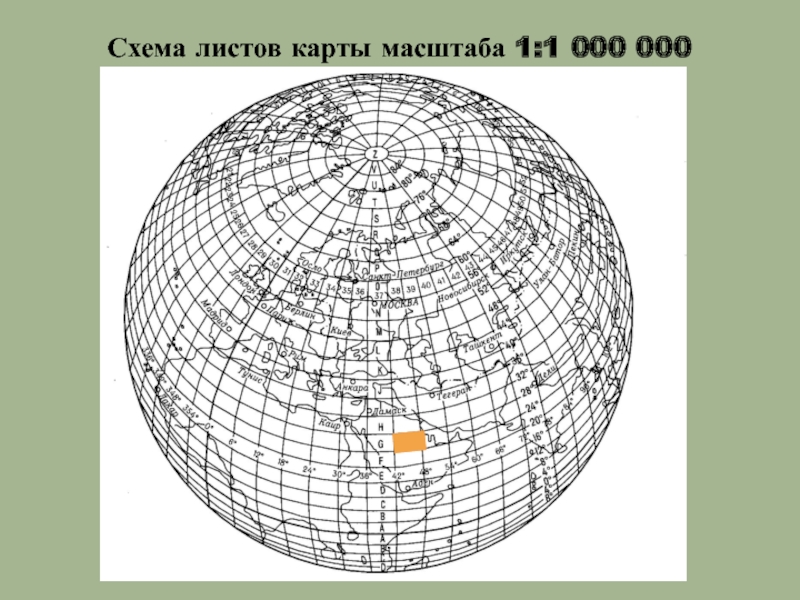

Слайд 33Схема листов карты масштаба 1:1 000 000

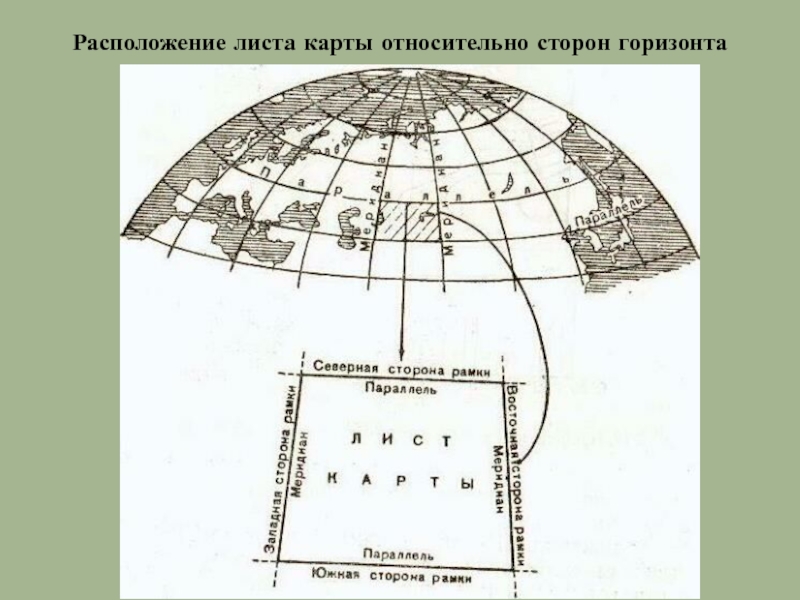

Слайд 34Расположение листа карты относительно сторон горизонта

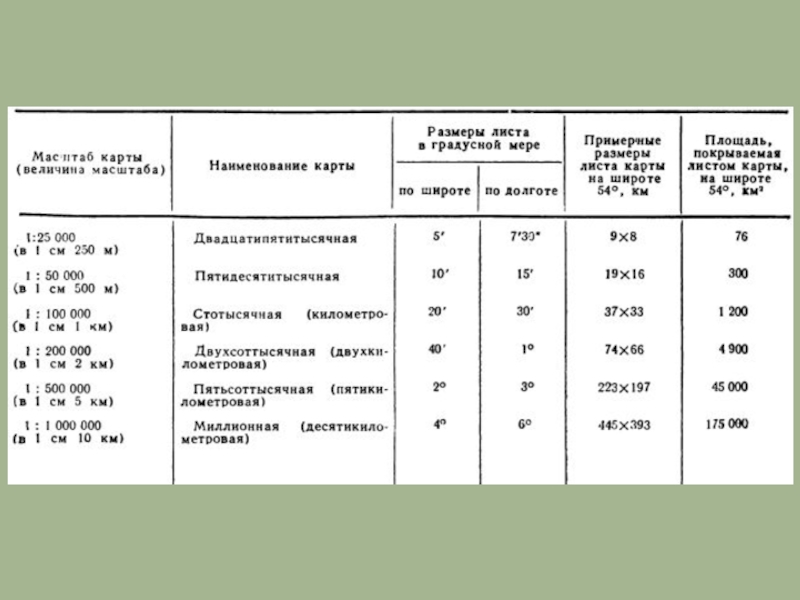

Слайд 35

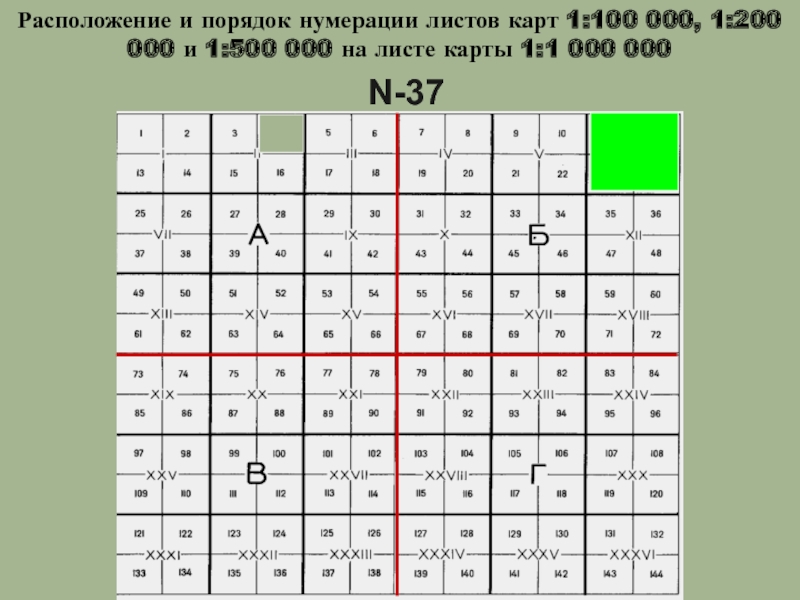

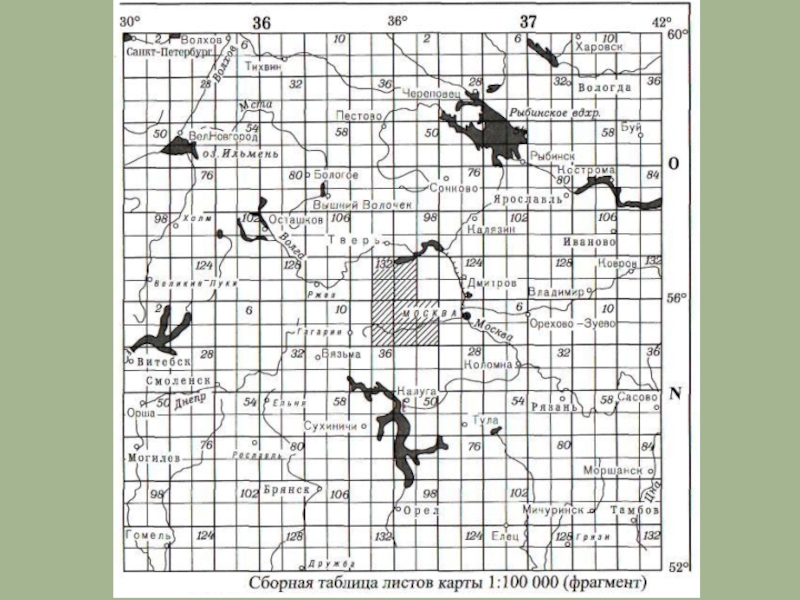

Слайд 36Расположение и порядок нумерации листов карт 1:100 000, 1:200 000

и 1:500 000 на листе карты 1:1 000 000
N-37

Расположение и порядок нумерации листов карт 1:100 000, 1:200 000 и 1:500 000 на листе карты 1:1

Слайд 37Разграфка листов карты масштабов 1:50 000 и 1:25 000 на

листе карты 1:100 000 N - 37- 4

Разграфка листов карты масштабов 1:50 000 и 1:25 000 на листе карты 1:100 000 N - 37-

Слайд 38

Слайд 39В чем заключается сущность проекции российских топографических карт?
Дайте краткую характеристику

системы разграфки топографических карт.
Укажите порядок номенклатуры листов топографических карт.
Как обозначается

номенклатура сдвоенных, строенных и счетверенных листов топографических карт?

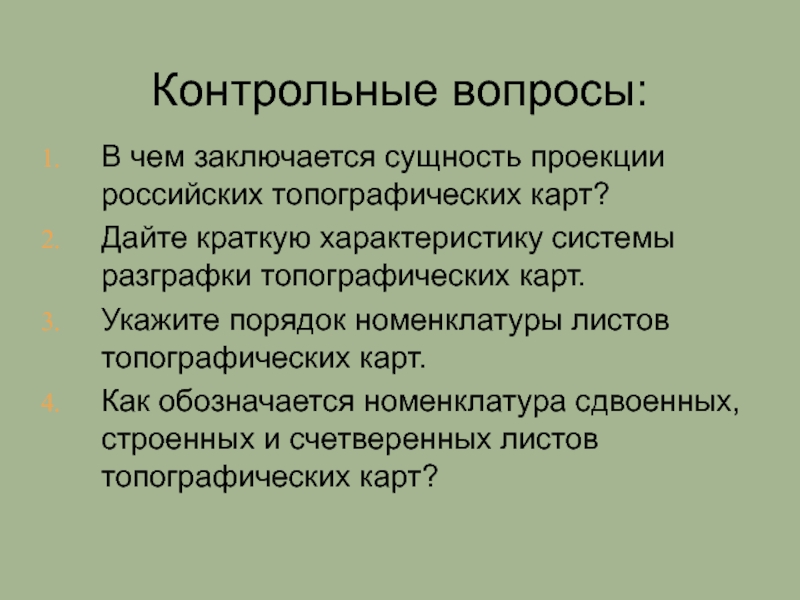

Контрольные вопросы:

В чем заключается сущность проекции российских топографических карт?Дайте краткую характеристику системы разграфки топографических карт.Укажите порядок номенклатуры листов

Слайд 40[1], с. 12 - 28;
[2], с. 60 - 87;
[5], с.

9 - 20, 26 - 34;
[7], с. 22 -

30.

Задание на самоподготовку:

[1], с. 12 - 28;[2], с. 60 - 87;[5], с. 9 - 20, 26 - 34; [7],

Слайд 41Военная топография, учебник. И.А. Бубнов. Военное издательство, Москва 1977 год.
