Слайд 1Лекция 8

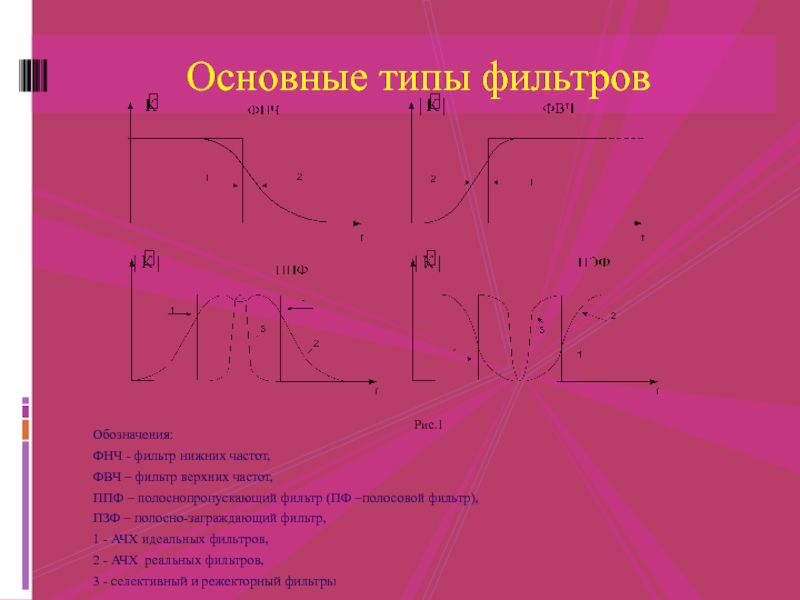

Слайд 2Обозначения:
ФНЧ - фильтр нижних частот,
ФВЧ – фильтр верхних частот,

ППФ – полоснопропускающий фильтр (ПФ –полосовой фильтр),
ПЗФ – полосно-заграждающий

фильтр,
1 - АЧХ идеальных фильтров,
2 - АЧХ реальных фильтров,
3 - селективный и режекторный фильтры

Основные типы фильтров

Рис.1

Обозначения: ФНЧ - фильтр нижних частот,ФВЧ – фильтр верхних частот, ППФ – полоснопропускающий фильтр (ПФ –полосовой фильтр),

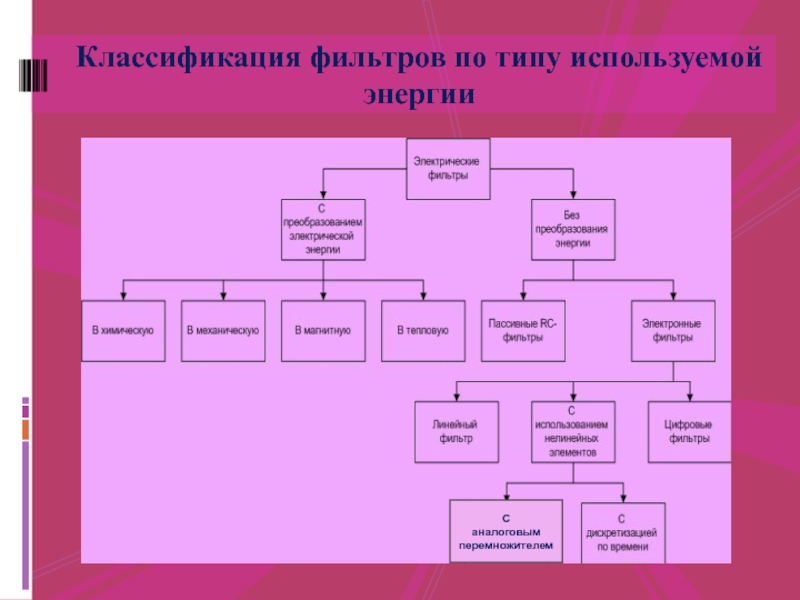

Слайд 3Классификация фильтров по типу используемой энергии
С
аналоговым перемножителем

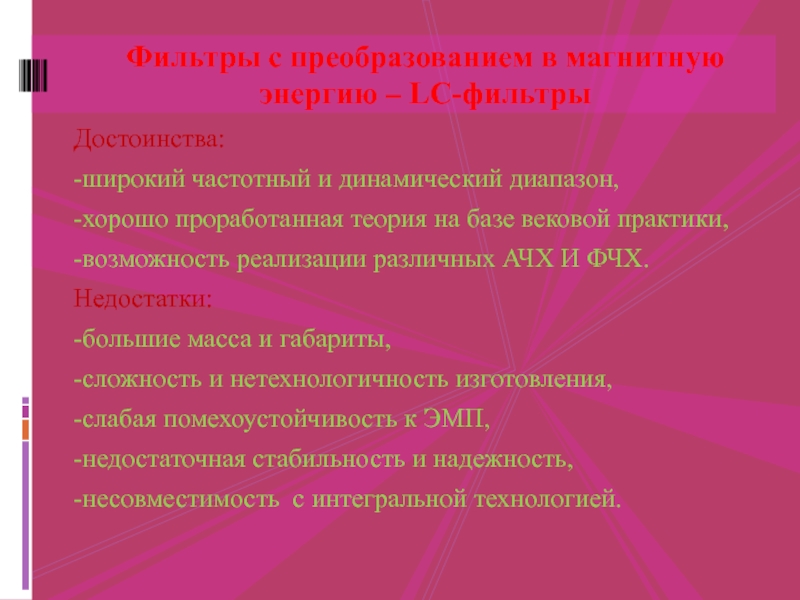

Слайд 4Достоинства:
-широкий частотный и динамический диапазон,
-хорошо проработанная теория на базе вековой

практики,
-возможность реализации различных АЧХ И ФЧХ.
Недостатки:
-большие масса и габариты,
-сложность и

нетехнологичность изготовления,
-слабая помехоустойчивость к ЭМП,
-недостаточная стабильность и надежность,
-несовместимость с интегральной технологией.

Фильтры с преобразованием в магнитную энергию – LC-фильтры

Достоинства:-широкий частотный и динамический диапазон,-хорошо проработанная теория на базе вековой практики,-возможность реализации различных АЧХ И ФЧХ.Недостатки:-большие масса

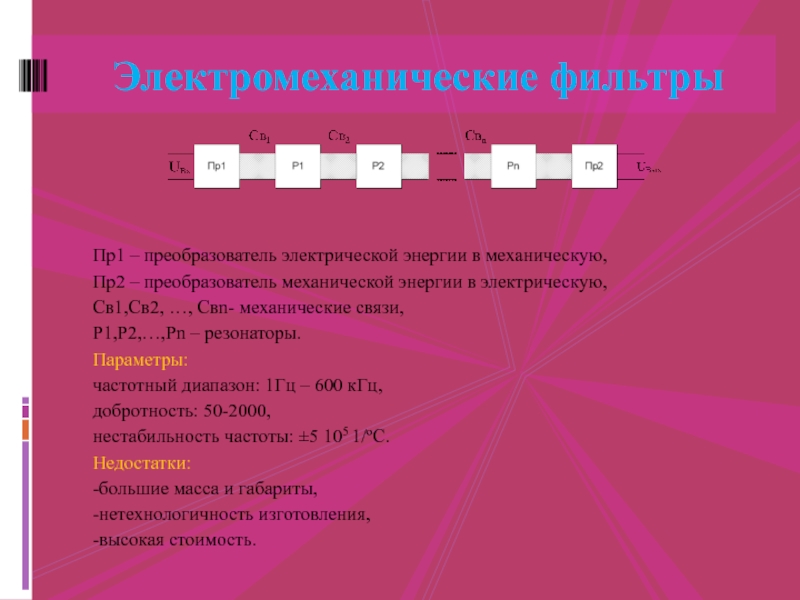

Слайд 5Пр1 – преобразователь электрической энергии в механическую,
Пр2 – преобразователь механической

энергии в электрическую,
Св1,Св2, …, Свn- механические связи,
Р1,Р2,…,Рn – резонаторы.
Параметры:
частотный диапазон:

1Гц – 600 кГц,
добротность: 50-2000,
нестабильность частоты: ±5 105 1/ºC.
Недостатки:
-большие масса и габариты,
-нетехнологичность изготовления,
-высокая стоимость.

Электромеханические фильтры

Пр1 – преобразователь электрической энергии в механическую,Пр2 – преобразователь механической энергии в электрическую,Св1,Св2, …, Свn- механические связи,Р1,Р2,…,Рn

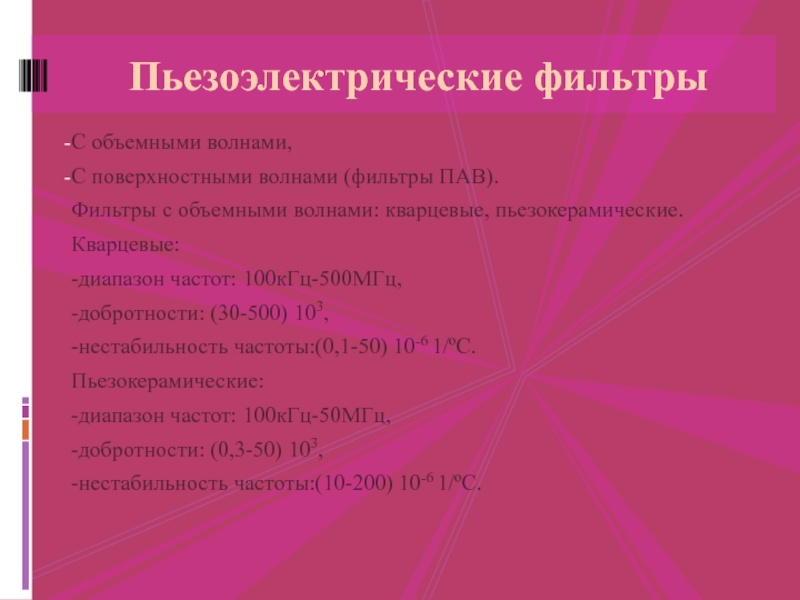

Слайд 6С объемными волнами,
С поверхностными волнами (фильтры ПАВ).
Фильтры с объемными волнами:

кварцевые, пьезокерамические.
Кварцевые:
-диапазон частот: 100кГц-500МГц,
-добротности: (30-500) 103,
-нестабильность частоты:(0,1-50) 10-6 1/ºC.
Пьезокерамические:
-диапазон частот:

100кГц-50МГц,
-добротности: (0,3-50) 103,
-нестабильность частоты:(10-200) 10-6 1/ºC.

Пьезоэлектрические фильтры

С объемными волнами,С поверхностными волнами (фильтры ПАВ).Фильтры с объемными волнами: кварцевые, пьезокерамические.Кварцевые:-диапазон частот: 100кГц-500МГц,-добротности: (30-500) 103,-нестабильность частоты:(0,1-50)

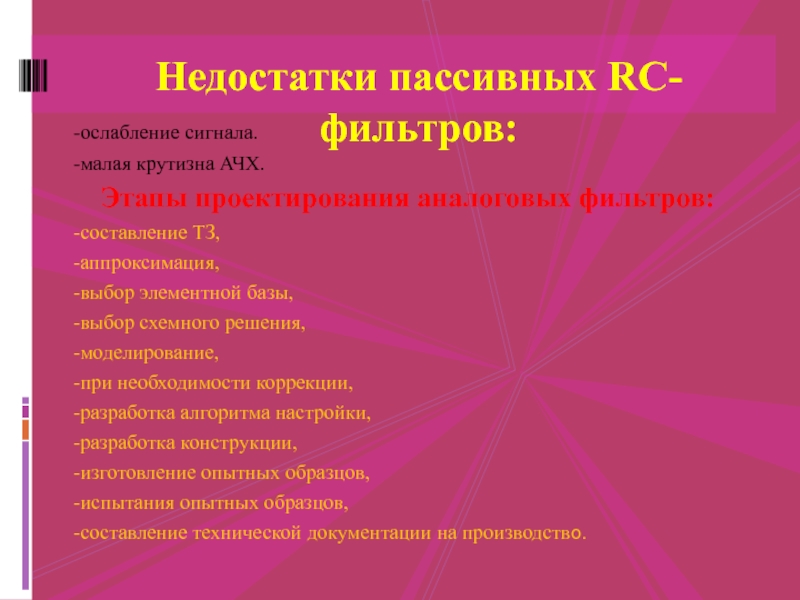

Слайд 7-ослабление сигнала.
-малая крутизна АЧХ.
Этапы проектирования аналоговых фильтров:
-составление ТЗ,
-аппроксимация,
-выбор элементной базы,
-выбор

схемного решения,
-моделирование,
-при необходимости коррекции,
-разработка алгоритма настройки,
-разработка конструкции,
-изготовление опытных образцов,
-испытания опытных

образцов,
-составление технической документации на производство.

Недостатки пассивных RC-фильтров:

-ослабление сигнала.-малая крутизна АЧХ.Этапы проектирования аналоговых фильтров:-составление ТЗ,-аппроксимация,-выбор элементной базы,-выбор схемного решения,-моделирование,-при необходимости коррекции,-разработка алгоритма настройки,-разработка конструкции,-изготовление
