Слайд 1ФЕДЕРАЛЬНАЯ СЛУЖБА ИСПОЛНЕНИЯ НАКАЗАНИЙ
АКАДЕМИЯ ПРАВА И УПРАВЛЕНИЯ
Сведения из внутренней и
внешней баллистики
РЯЗАНЬ 2010
Слайд 2СОДЕРЖАНИЕ
Внутренняя баллистика
- явление выстрела
- периоды выстрела
- начальная скорость полёта пули
Внешняя
баллистика
- полёт пули в воздухе
- факторы, влияющие на кучность и
меткость стрельбы
- определение средней точки попадания
Слайд 3Внутренняя баллистика
изучает движение пули в канале ствола под действием
пороховых газов и все явления, вызывающие и сопровождающие это движение.
Она призвана решать задачу – как пуле придать наибольшую скорость, не превышая допустимого давления пороховых газов в канале ствола оружия.
Внешняя баллистика
изучает движение пули после прекращения действия на неё пороховых газов – по вылете пули из канала ствола. Она решает задачу – под каким углом к горизонту и с какой начальной скоростью нужно бросать пулю определённого веса и формы, чтобы она достигла цели.
Слайд 4Внутренняя баллистика
Явление выстрела
Выстрел – выбрасывание пули (снаряда) из канала
ствола оружия энергией газов, образующихся при сгорании порохового заряда.
Характеристики выстрела:
Короткий
промежуток времени (0,001- 0,06 сек.)
Образование большого объёма газов
Выделение тепла (tC 2500-3000)
Слайд 5Процесс выстрела:
от удара бойка по капсюлю происходит взрыв ударного состава.
Пламя от капсюля воспламеняет пороховой заряд. Порох мгновенно воспламеняясь, превращается
в упругие газы, которые начинают давить во все стороны с одинаковой силой. Под давлением газов пуля сдвигается с места и врезается в нарезы канала ствола. Давление газов, необходимое для этого называется давлением форсирования. Пуля под действием давления пороховых газов движется по каналу ствола, увеличивая скорость.

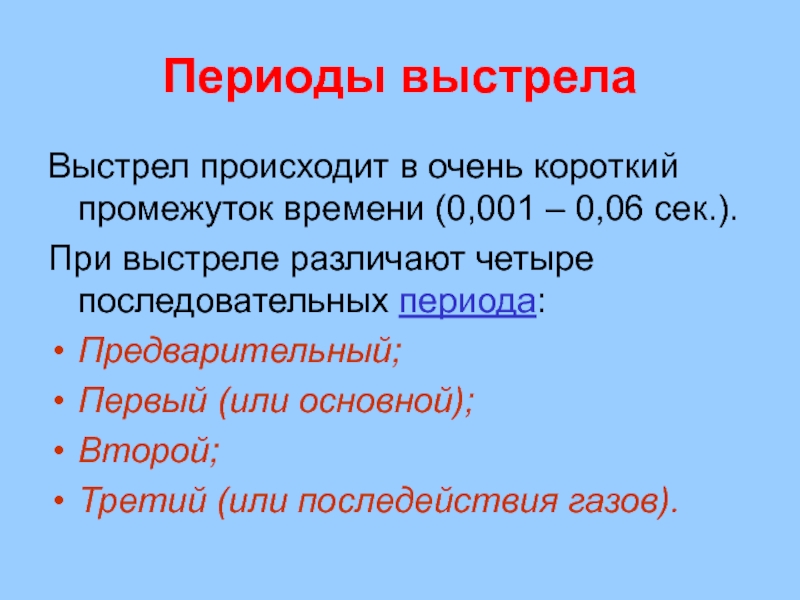

Слайд 6Периоды выстрела
Выстрел происходит в очень короткий промежуток времени (0,001 –
0,06 сек.).
При выстреле различают четыре последовательных периода:
Предварительный;
Первый (или основной);
Второй;
Третий (или
последействия газов).
Слайд 8Периоды выстрела
Предварительный период длится от начала горения порохового заряда до
полного врезания оболочки пули в нарезы ствола;
Первый или основной период
длится от начала движения пули до момента полного сгорания порохового заряда;
Второй период длится от момента полного сгорания порохового заряда до момента вылета пули из канала ствола;
Третий период или последействия газов длится от момента вылета пули из канала ствола до момента прекращения действия пороховых газов на пулю.
Слайд 9Начальная скорость полёта пули и её энергия
Величина начальной скорости зависит
от длины ствола, веса пули и веса порохового заряда.
Убойная сила
пули характеризуется её энергией в момент встречи с целью и измеряется в кгxсек.xм или в джоулях (Дж). Энергия движения пули у дульного среза ствола называется начальной энергией
Слайд 10Внешняя баллистика

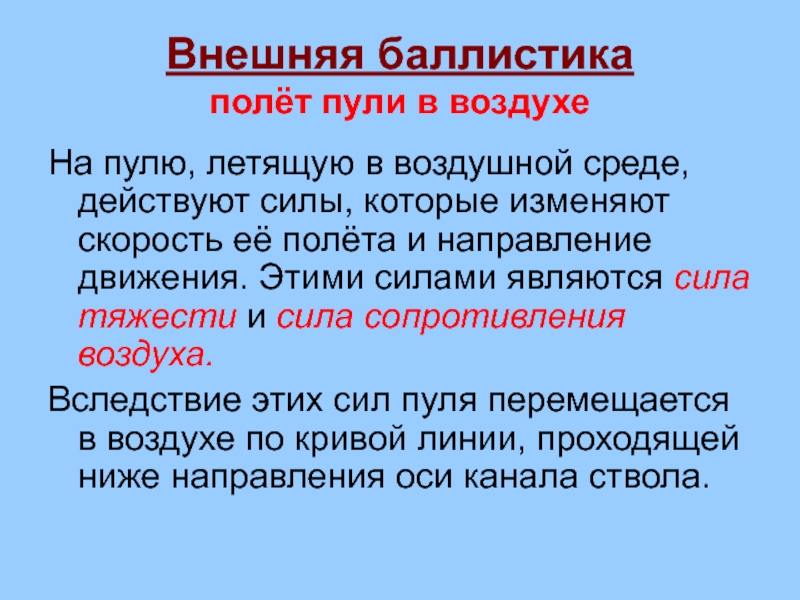

полёт пули в воздухе

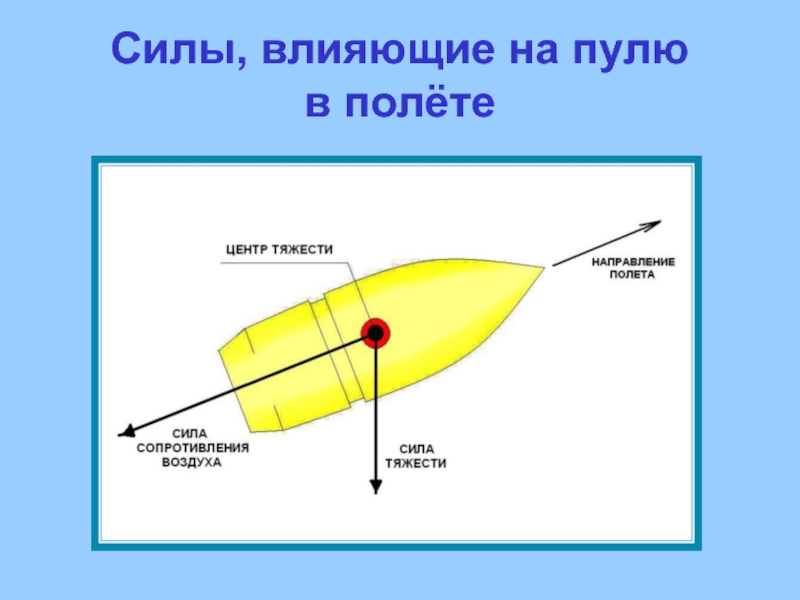

На пулю, летящую в воздушной
среде, действуют силы, которые изменяют скорость её полёта и направление
движения. Этими силами являются сила тяжести и сила сопротивления воздуха.
Вследствие этих сил пуля перемещается в воздухе по кривой линии, проходящей ниже направления оси канала ствола.

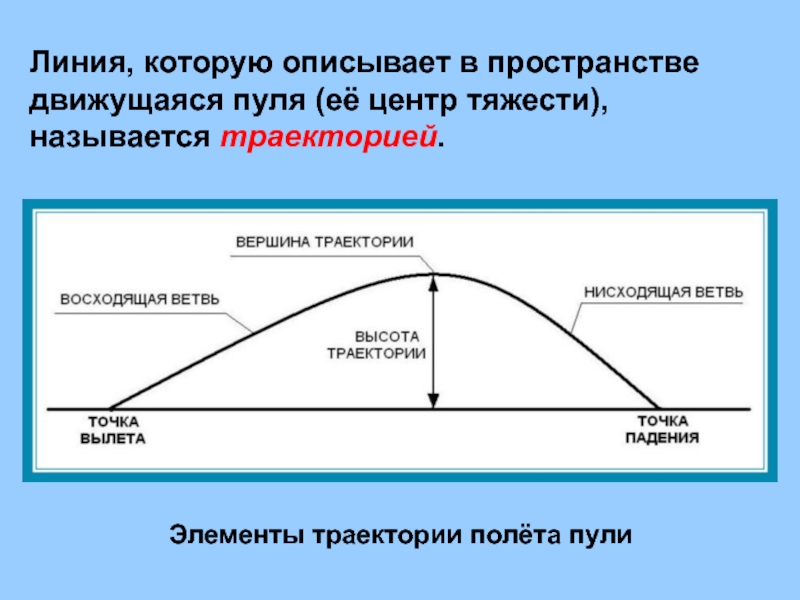

Слайд 12Линия, которую описывает в пространстве движущаяся пуля (её центр тяжести),
называется траекторией.
Элементы траектории полёта пули
Слайд 13 Для того чтобы пуля пролетела определённое расстояние и попала в
цель, необходимо направить ствол оружия выше цели. Для этого нужно,
чтобы ось канала ствола и плоскость горизонта оружия составляли некоторый угол, который называется углом возвышения.
Форма траектории зависит от угла бросания (угол возвышения + угол вылета). Углом вылета называется угол, образованный направлением оси канала ствола до выстрела и в момент вылета пули из канала ствола.
Формы траектории:
настильные – 0 – 35 град.;
навесные – 35 – 90 град.
Прямой выстрел – это выстрел, траектория полёта пули которого не превышает высоту цели над линией прицеливания на всём своём протяжении.

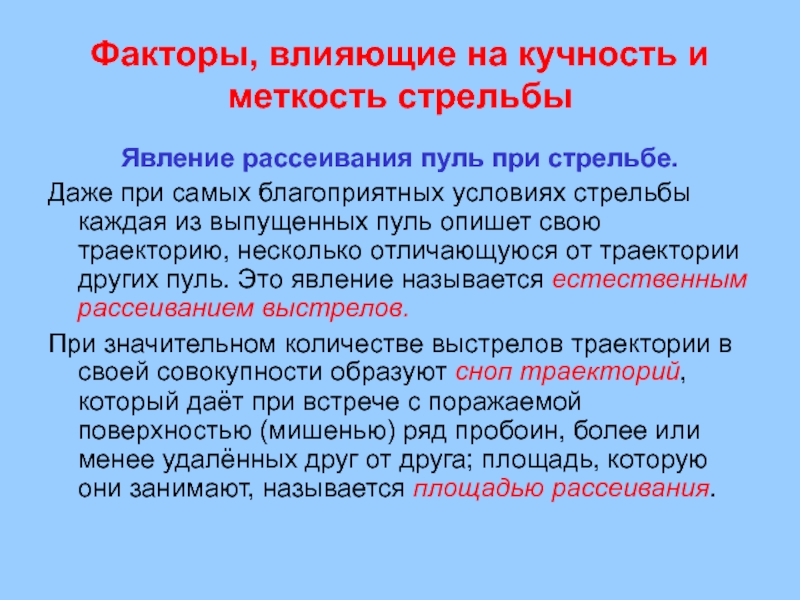

Слайд 14Факторы, влияющие на кучность и меткость стрельбы
Явление рассеивания пуль при
стрельбе.
Даже при самых благоприятных условиях стрельбы каждая из выпущенных пуль
опишет свою траекторию, несколько отличающуюся от траектории других пуль. Это явление называется естественным рассеиванием выстрелов.
При значительном количестве выстрелов траектории в своей совокупности образуют сноп траекторий, который даёт при встрече с поражаемой поверхностью (мишенью) ряд пробоин, более или менее удалённых друг от друга; площадь, которую они занимают, называется площадью рассеивания.
Слайд 15Сноп траекторий, средняя траектория, площадь рассеивания

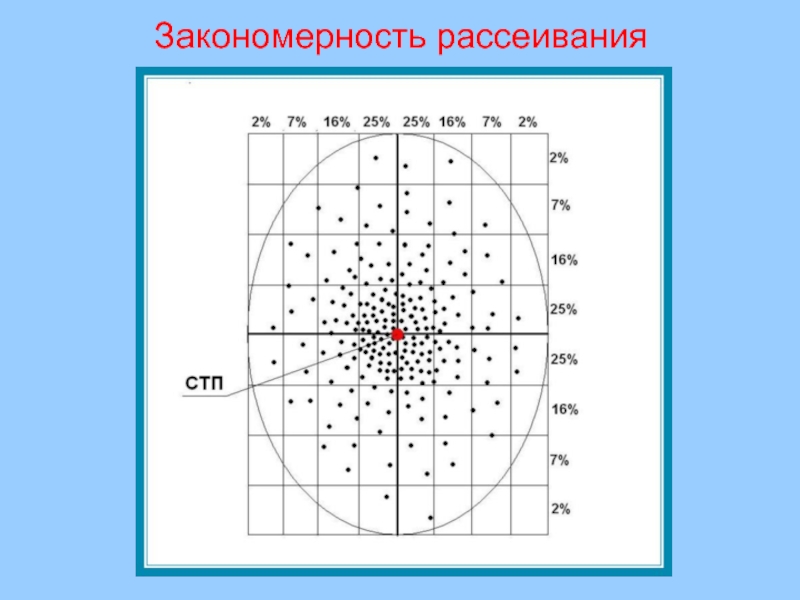

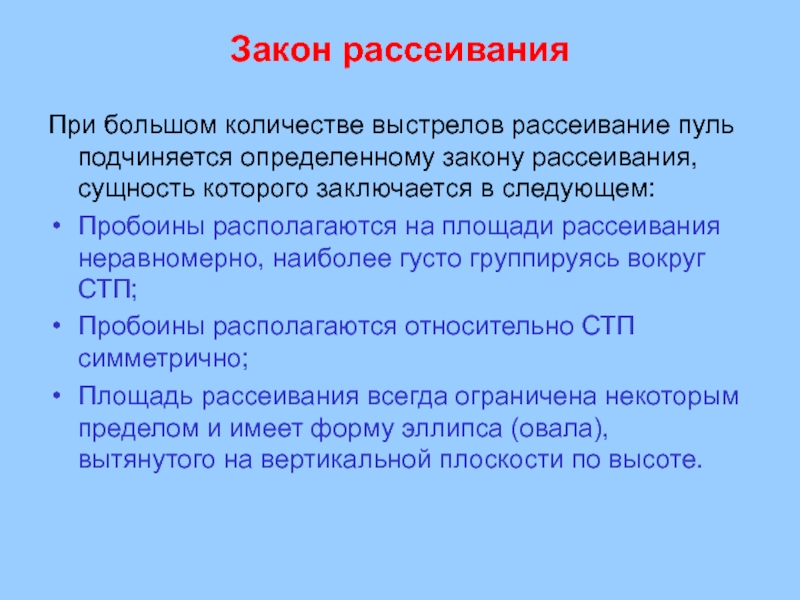

Слайд 16Закон рассеивания
При большом количестве выстрелов рассеивание пуль подчиняется определенному закону
рассеивания, сущность которого заключается в следующем:
Пробоины располагаются на площади рассеивания
неравномерно, наиболее густо группируясь вокруг СТП;
Пробоины располагаются относительно СТП симметрично;
Площадь рассеивания всегда ограничена некоторым пределом и имеет форму эллипса (овала), вытянутого на вертикальной плоскости по высоте.

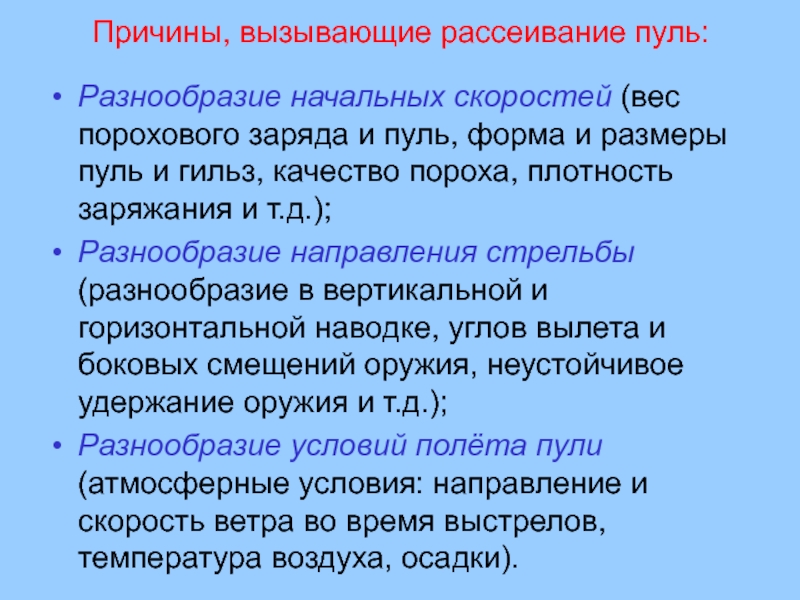

Слайд 18Причины, вызывающие рассеивание пуль:
Разнообразие начальных скоростей (вес порохового заряда и
пуль, форма и размеры пуль и гильз, качество пороха, плотность
заряжания и т.д.);
Разнообразие направления стрельбы (разнообразие в вертикальной и горизонтальной наводке, углов вылета и боковых смещений оружия, неустойчивое удержание оружия и т.д.);
Разнообразие условий полёта пули (атмосферные условия: направление и скорость ветра во время выстрелов, температура воздуха, осадки).
Слайд 19Определение средней точки попадания (СТП)
