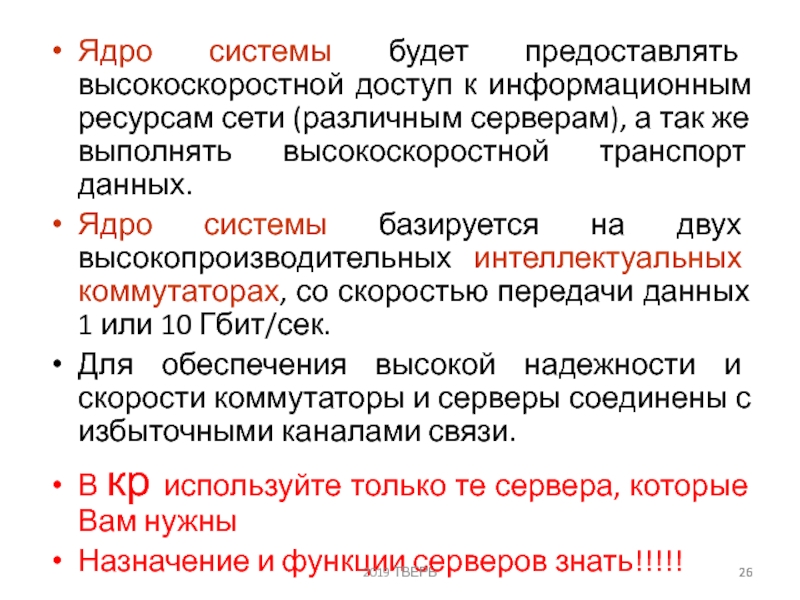

26. Ядро системы будет предоставлять высокоскоростной доступ к
27. Безопасный доступ в интернет. Проектирование автономного Internet-центра.2019 ТВЕРЬ
28. Для обеспечения безопасности в закрытых учреждениях, доступ
29. Поэтапная реализация плана сетиВыполнять начиная с уровня доступа2019 ТВЕРЬ
30. Администрация организацииК ядру2019 ТВЕРЬ
31. Администрация состоит из 5 отделов. Каждый отдел

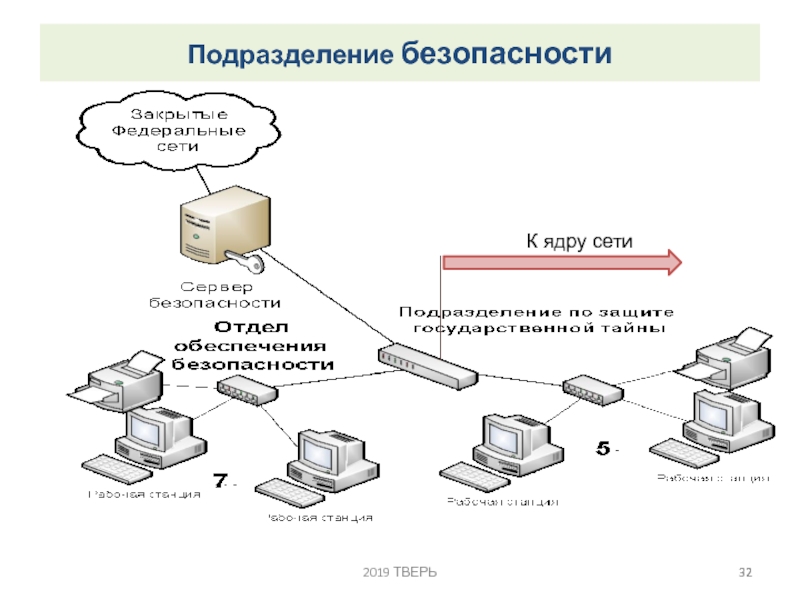

32. Подразделение безопасностиК ядру сети2019 ТВЕРЬ
33. Подразделение безопасности состоит из 2 отделов. Каждый
34. Отделение 12019 ТВЕРЬКоммутаторРабочей группыКоммутаторРабочей группыКоммутаторРабочей группыКоммутаторРабочей группыМАГИСТРАЛЬНЫЙ КОММУТАТОР
35. Количество рабочий станций: 22Количество неуправляемых коммутаторов: 3Количество управляемых коммутаторов: 1Количество сетевых принтеров: 42019 ТВЕРЬ
36. Отделение 22019 ТВЕРЬ

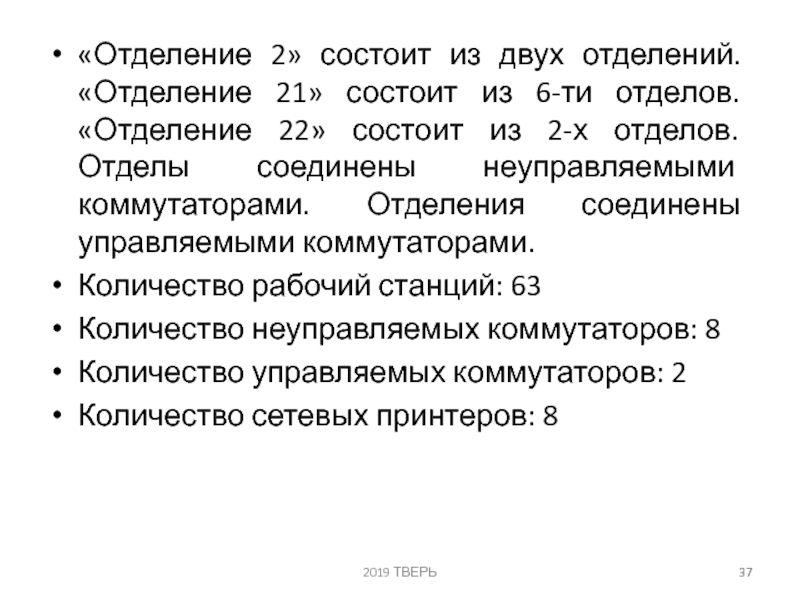

37. «Отделение 2» состоит из двух отделений. «Отделение
38. Отделение 32019 ТВЕРЬ

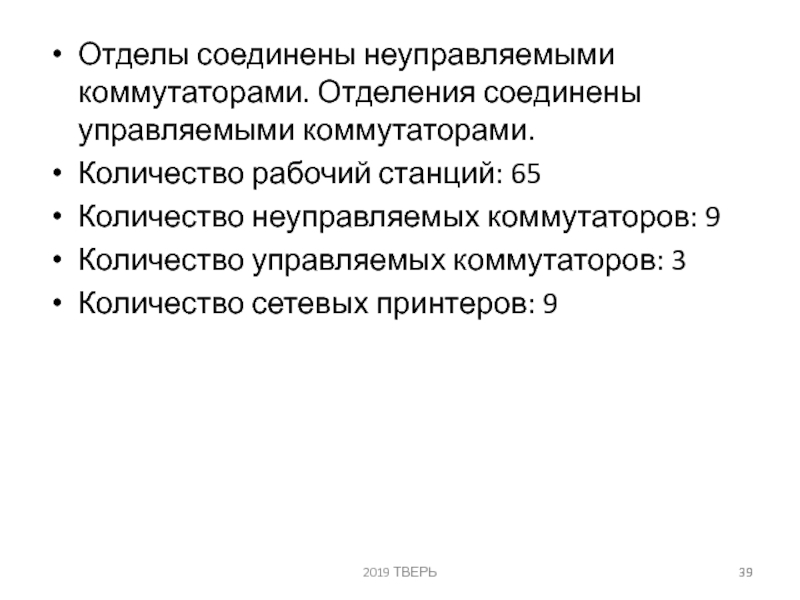

39. Отделы соединены неуправляемыми коммутаторами. Отделения соединены управляемыми
40. Выбор кабельной системыВ качестве кабельной системы будет
41. СКС проектируется с учетом избыточности как по

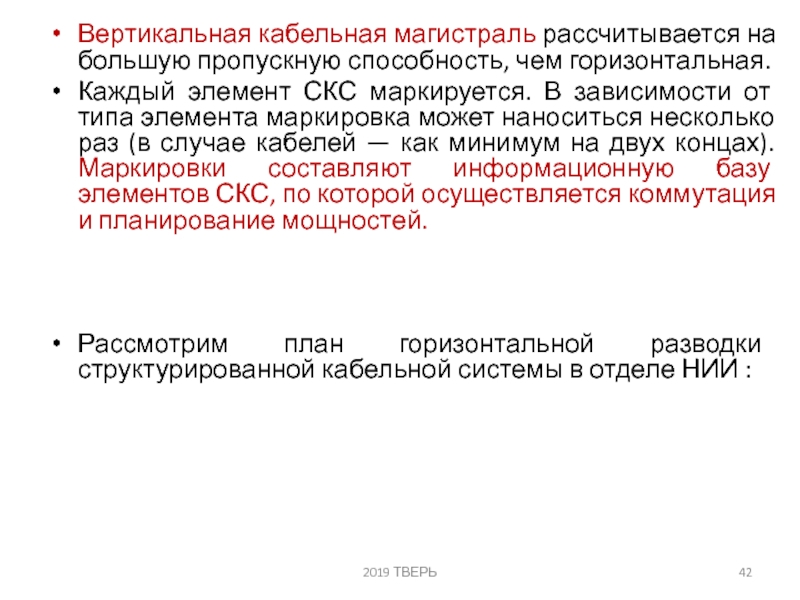

42. Вертикальная кабельная магистраль рассчитывается на большую пропускную

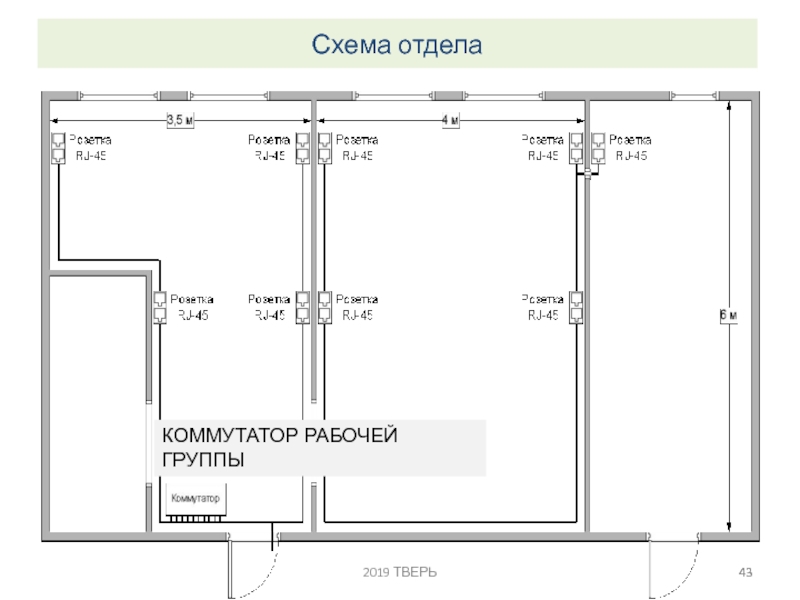

43. Схема отдела2019 ТВЕРЬКОММУТАТОР РАБОЧЕЙ ГРУППЫ
44. Обеспечение безопасности2019 ТВЕРЬ
45. Из представленных задач на выбор студента стоит
46. физическая СХЕМА СЕТИ201 п9 ТВЕРЬ
47. Расчет стоимости проводить в электронных таблицах2019 ТВЕРЬ
48. Заключение В курсовой работе была разработана информационная система
49. Спроектированная система соответствует всем поставленным требованиям:Информационная система
50. Список источниковhttp://www.citforum.ru/nets/spsmp/spsmpred_01.shtmlПроектирование и внедрение компьютерных сетей.учебный курс

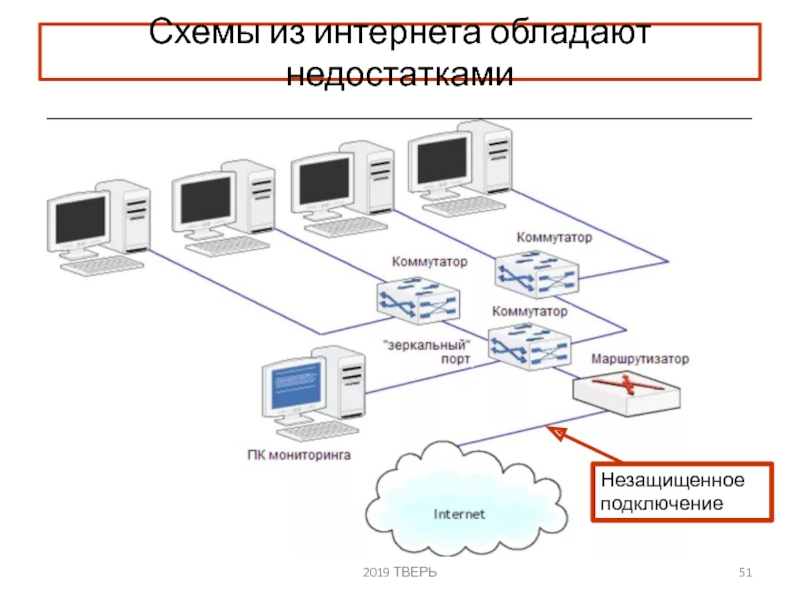

51. Схемы из интернета обладают недостатками2019 ТВЕРЬНезащищенноеподключение
52. 2019 ТВЕРЬЕсли используете обозначения,То Вы должны их знать
53. Схемы из интернета2019 ТВЕРЬНе прописан магистральныйуровень
54. 2019 ТВЕРЬРоутер должен быть подключен к порту коммутатора
55. Подключение внешних пользователей ЛКС интернет источник2019 ТВЕРЬЕсли используете обозначения,То Вы должны их знать
56. Скачать презентанцию

ОглавлениеАнализ объекта проектированияСтруктура НИИАнализ информационных потоков и предполагаемого трафикаСетевая архитектура системыТехнология сетиРазработка структуры сетиЯдро системыInternet-центрАдминистрацияПодразделение безопасностиОтделение 1Отделение 2Отделение 32019 ТВЕРЬ

Главная
Разное
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

Слайды и текст этой презентации

Слайд 1ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ТВЕРСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ

УНИВЕРСИТЕТ» (ГОУВПО «ТГТУ») Кафедра ЭВМ
Порядок выполнения курсовой работы
по дисциплине «Информатика»
на примере темы
Разработка

информационной системы (ИС) на базе высокоскоростной компьютерной сети для реализации управления
« заданным предприятием»

Проф. Григорьев В.А.

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ТВЕРСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» (ГОУВПО

Слайд 2Оглавление
Анализ объекта проектирования
Структура НИИ
Анализ информационных потоков и предполагаемого трафика
Сетевая архитектура

системы
Технология сети
Разработка структуры сети
Ядро системы
Internet-центр
Администрация
Подразделение безопасности
Отделение 1
Отделение 2
Отделение 3
2019 ТВЕРЬ

ОглавлениеАнализ объекта проектированияСтруктура НИИАнализ информационных потоков и предполагаемого трафикаСетевая архитектура системыТехнология сетиРазработка структуры сетиЯдро системыInternet-центрАдминистрацияПодразделение безопасностиОтделение 1Отделение

Слайд 3Выбор кабельной системы
Схема отдела
Обеспечение безопасности
ФИЗИЧЕСКАЯ схема сети
Расчет стоимости оборудования
Заключение
Список источников

2019

ТВЕРЬ

Выбор кабельной системыСхема отделаОбеспечение безопасностиФИЗИЧЕСКАЯ схема сетиРасчет стоимости оборудованияЗаключениеСписок источников2019 ТВЕРЬ

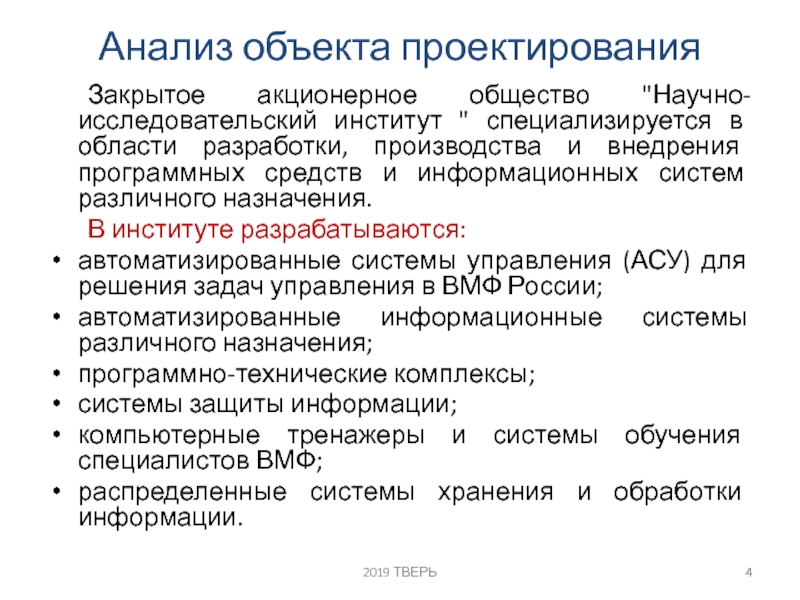

Слайд 4Анализ объекта проектирования
Закрытое акционерное общество "Научно-исследовательский институт " специализируется в

области разработки, производства и внедрения программных средств и информационных систем

различного назначения.
В институте разрабатываются:
автоматизированные системы управления (АСУ) для решения задач управления в ВМФ России;
автоматизированные информационные системы различного назначения;
программно-технические комплексы;
системы защиты информации;
компьютерные тренажеры и системы обучения специалистов ВМФ;
распределенные системы хранения и обработки информации.

2019 ТВЕРЬ

Анализ объекта проектирования Закрытое акционерное общество

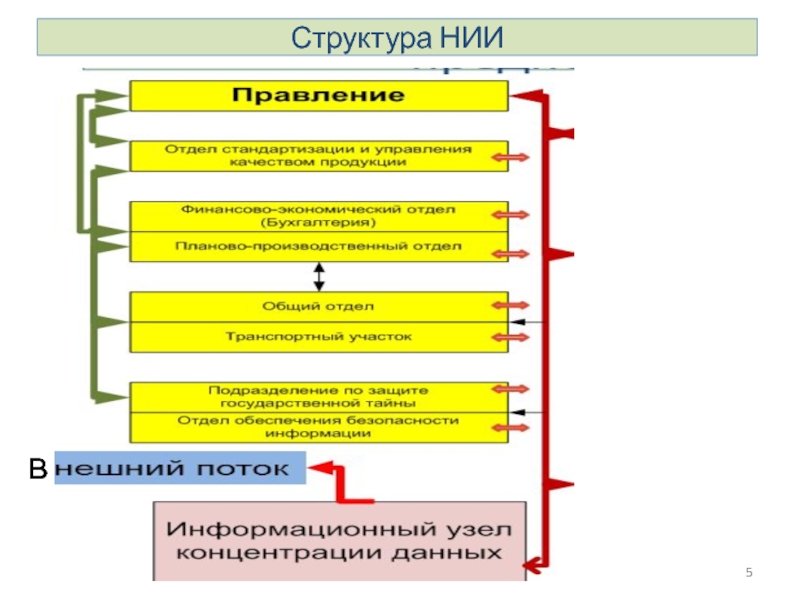

Слайд 5Структура НИИ
2019 ТВЕРЬ
в

Слайд 6отделения
2019 ТВЕРЬ

Слайд 7Анализ информационных потоков и предполагаемого трафика
2019 ТВЕРЬ
Внешний поток

Слайд 8 1. Экспертная оценка

информационных потоков
НИИ имеет выраженную иерархическую структуру, в которой существуют

следующие классы информационных потоков:
Административные,
Производственные,
Обеспечения безопасности,
Внешние.
Административные информационные потоки возникают в отделах, осуществляющих координированное управление предприятием.
Производственные информационные потоки возникают между отделениями и отделами организации.

2019 ТВЕРЬ

1. Экспертная оценка информационных потоков НИИ имеет выраженную иерархическую структуру,

Слайд 9

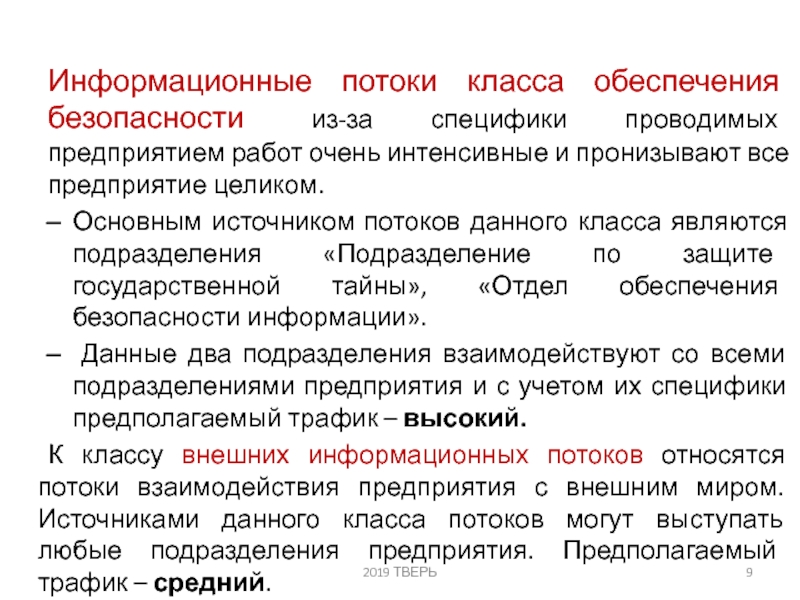

Информационные потоки класса обеспечения безопасности из-за специфики проводимых предприятием работ

очень интенсивные и пронизывают все предприятие целиком.
Основным источником потоков

данного класса являются подразделения «Подразделение по защите государственной тайны», «Отдел обеспечения безопасности информации».
Данные два подразделения взаимодействуют со всеми подразделениями предприятия и с учетом их специфики предполагаемый трафик – высокий.
К классу внешних информационных потоков относятся потоки взаимодействия предприятия с внешним миром. Источниками данного класса потоков могут выступать любые подразделения предприятия. Предполагаемый трафик – средний.

2019 ТВЕРЬ

Информационные потоки класса обеспечения безопасности из-за специфики проводимых предприятием работ очень интенсивные и пронизывают все предприятие целиком.

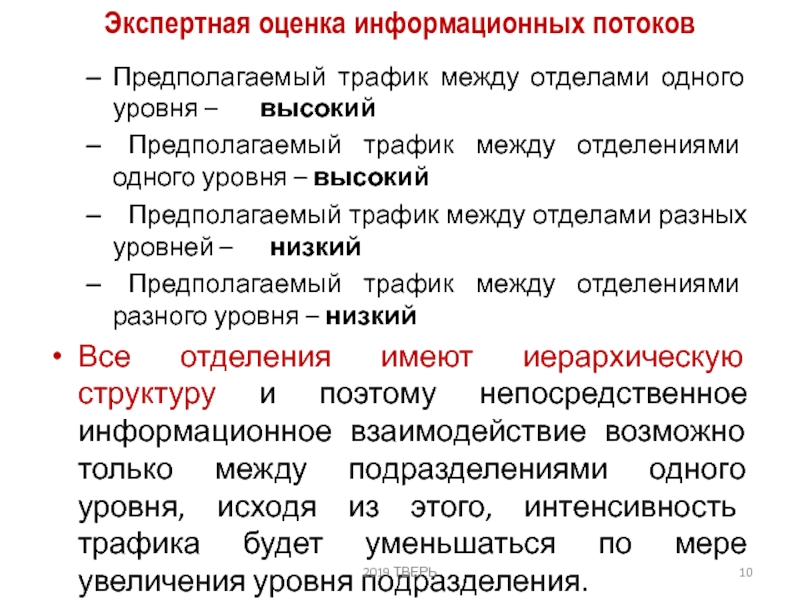

Слайд 10Экспертная оценка информационных потоков
Предполагаемый трафик между отделами одного уровня –

высокий
Предполагаемый трафик между отделениями одного уровня –

высокий
Предполагаемый трафик между отделами разных уровней – низкий
Предполагаемый трафик между отделениями разного уровня – низкий
Все отделения имеют иерархическую структуру и поэтому непосредственное информационное взаимодействие возможно только между подразделениями одного уровня, исходя из этого, интенсивность трафика будет уменьшаться по мере увеличения уровня подразделения.

2019 ТВЕРЬ

Экспертная оценка информационных потоковПредполагаемый трафик между отделами одного уровня – высокий Предполагаемый трафик между отделениями

Слайд 11 Экспертная оценка информационных потоков позволяет оценить предполагаемый трафик в

КС:
на уровне доступа пользователей – низкий Fast Ethernet

100 МБИТ/С
на уровне магистралей – средний Gigabit Ethernet 1000 МБИТ/С
На уровне ядра –средний. высокий,
1000мб/с, 10 000мб/с.
Примечание на 1 курсе использовать технологии
Fast Ethernet 100 МБИТ/С
Gigabit Ethernet 1000 МБИТ/С

2019 ТВЕРЬ

Экспертная оценка информационных потоков позволяет оценить предполагаемый трафик в КС: на уровне доступа пользователей – низкий

Слайд 12 Производственные информационные потоки возникают в подразделениях осуществляющих непосредственную работу над

всем классом решаемых предприятием задач.
Данные потоки представляют собой большую

часть всех информационных потоков предприятия.
Основными источниками данных потоков являются:
«Отделение 1», «Отделение 2», «Отделение 3».

2019 ТВЕРЬ

Производственные информационные потоки возникают в подразделениях осуществляющих непосредственную работу над всем классом решаемых предприятием задач. Данные потоки

Слайд 13 Информационные потоки класса обеспечения безопасности из-за специфики проводимых предприятием работ

очень интенсивные и пронизывают все предприятие целиком. Основным источником потоков

данного класса являются подразделения «Подразделение по защите государственной тайны», «Отдел обеспечения безопасности информации».
Данные два подразделения взаимодействуют со всеми подразделениями предприятия и с учетом их специфики предполагаемый трафик – высокий.
К классу внешних информационных потоков относятся потоки взаимодействие предприятия с внешним миром. Источниками данного класса потоков могут выступать любые подразделения предприятия. Предполагаемый трафик – низкий

2019 ТВЕРЬ

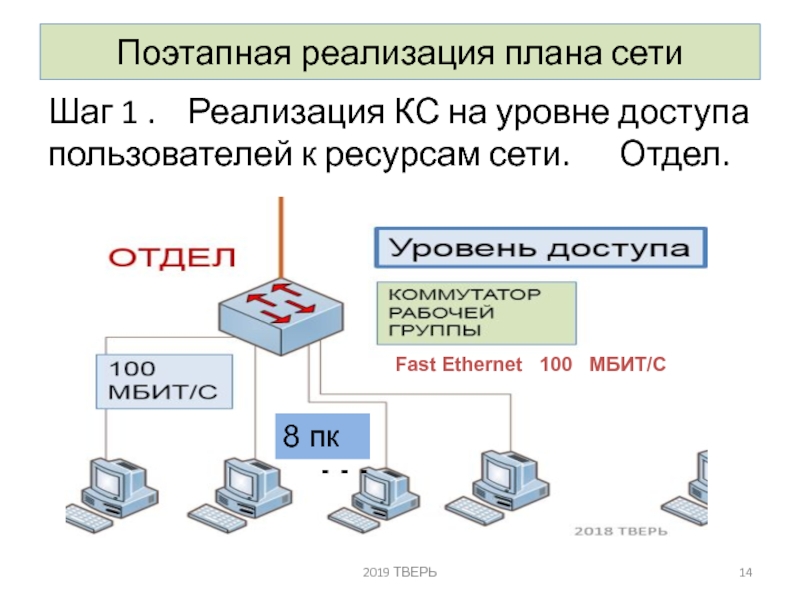

Слайд 14Шаг 1 . Реализация КС на уровне доступа пользователей

к ресурсам сети. Отдел.

2019 ТВЕРЬ
Поэтапная реализация плана сети
8

пк

Fast Ethernet 100 МБИТ/С

Шаг 1 . Реализация КС на уровне доступа пользователей к ресурсам сети. Отдел.2019 ТВЕРЬПоэтапная

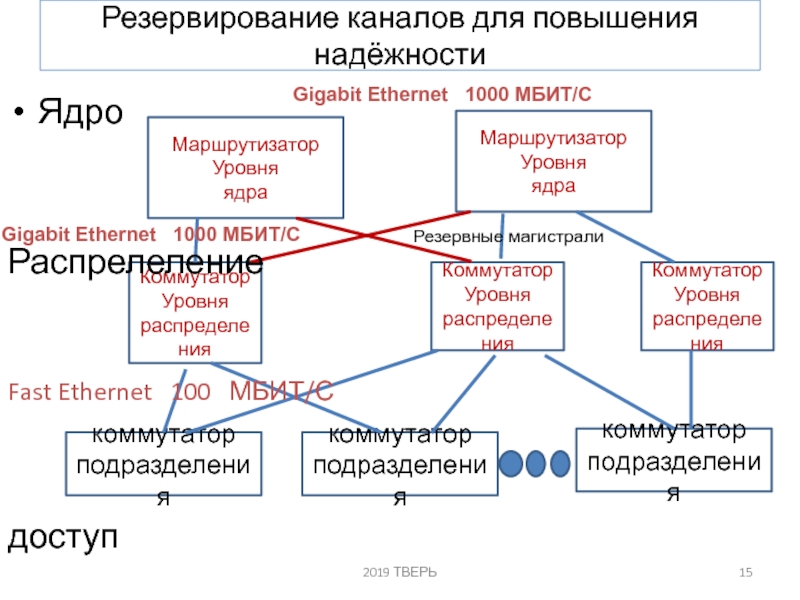

Слайд 15Резервирование каналов для повышения надёжности
2019 ТВЕРЬ
коммутатор
подразделения
коммутатор
подразделения
коммутатор
подразделения
Коммутатор
Уровня
распределения
Коммутатор
Уровня
распределения
Коммутатор
Уровня
распределения
Маршрутизатор
Уровня
ядра
Маршрутизатор
Уровня
ядра
Ядро

Распрелеление

Fast Ethernet

100 МБИТ/С

доступ
Резервные магистрали
Gigabit Ethernet 1000 МБИТ/С

Gigabit Ethernet

1000 МБИТ/С

Резервирование каналов для повышения надёжности2019 ТВЕРЬкоммутаторподразделениякоммутаторподразделениякоммутаторподразделенияКоммутаторУровняраспределенияКоммутаторУровняраспределенияКоммутаторУровняраспределенияМаршрутизаторУровняядра МаршрутизаторУровняядра ЯдроРаспрелелениеFast Ethernet 100 МБИТ/СдоступРезервные магистралиGigabit Ethernet 1000

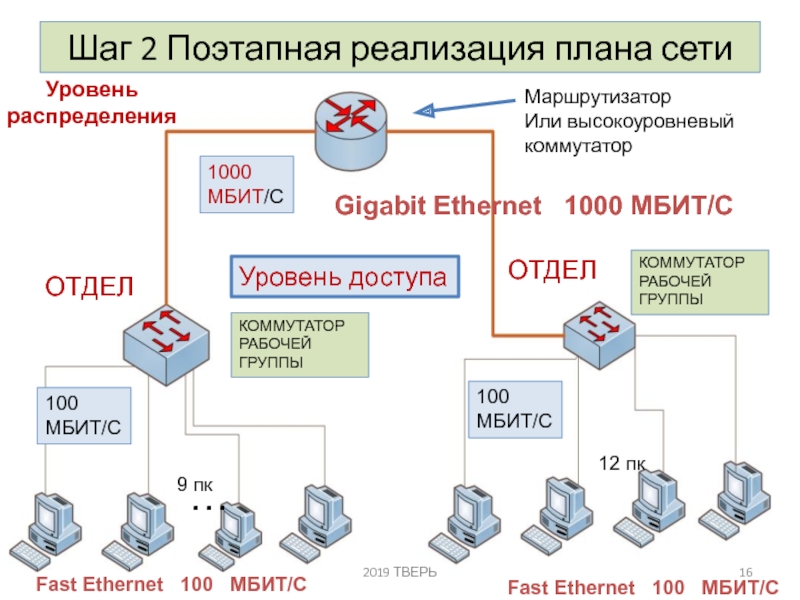

Слайд 16Шаг 2 Поэтапная реализация плана сети
КОММУТАТОР
РАБОЧЕЙ ГРУППЫ
КОММУТАТОР
РАБОЧЕЙ ГРУППЫ
ОТДЕЛ
ОТДЕЛ
100
МБИТ/С
1000
МБИТ/С
100
МБИТ/С
Уровень доступа
…
2019 ТВЕРЬ
Маршрутизатор
Или

высокоуровневый
коммутатор
Уровень распределения
9 пк
12 пк
Fast Ethernet 100 МБИТ/С

Fast Ethernet

100 МБИТ/С

Gigabit Ethernet 1000 МБИТ/С

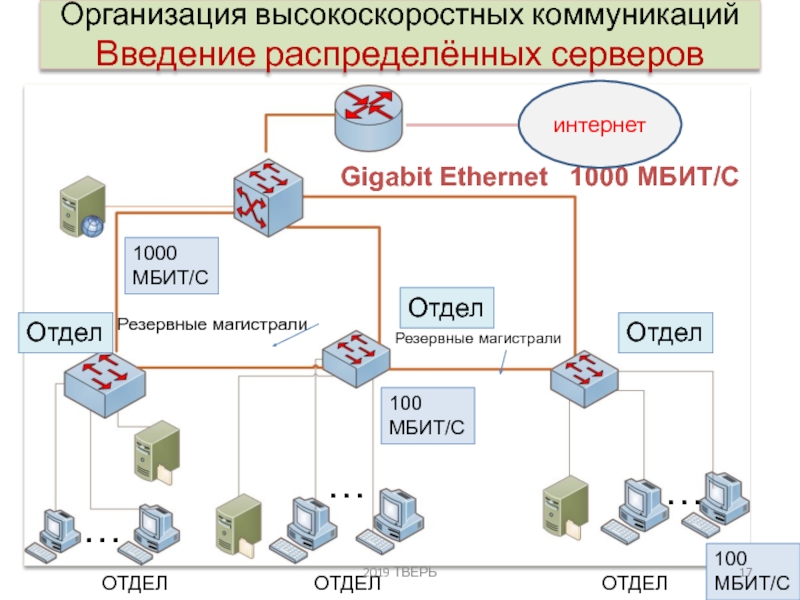

Слайд 17Организация высокоскоростных коммуникаций Введение распределённых серверов
1000
МБИТ/С
100
МБИТ/С
Резервные магистрали
Резервные магистрали
ОТДЕЛ
ОТДЕЛ
ОТДЕЛ
Отдел
Отдел
Отдел
100
МБИТ/С
…
…
…
2019 ТВЕРЬ
Gigabit Ethernet

1000 МБИТ/С
интернет

Организация высокоскоростных коммуникаций Введение распределённых серверов1000МБИТ/С100МБИТ/СРезервные магистралиРезервные магистралиОТДЕЛОТДЕЛОТДЕЛОтделОтделОтдел100МБИТ/С………2019 ТВЕРЬGigabit Ethernet 1000 МБИТ/Синтернет

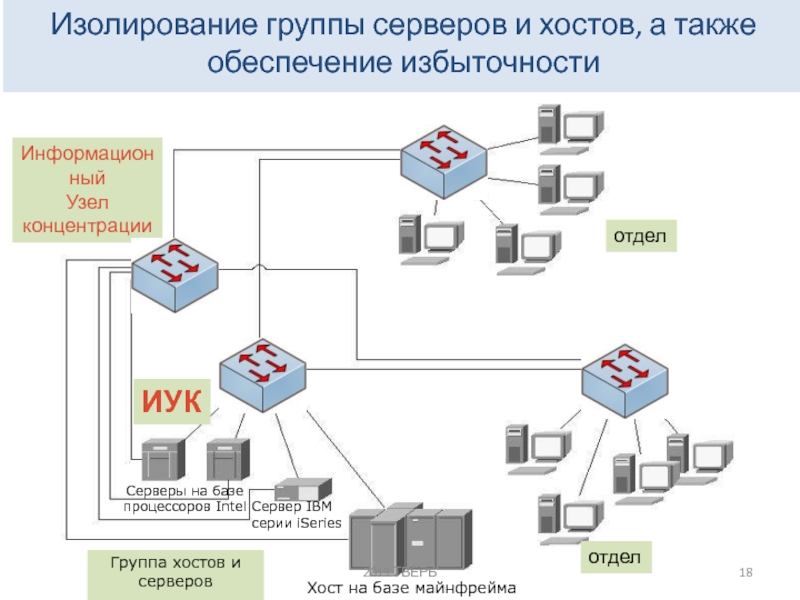

Слайд 18Изолирование группы серверов и хостов, а также обеспечение избыточности
Хост на

базе майнфрейма
Сервер IBM серии iSeries
Серверы на базе процессоров Intel
Группа хостов

и серверов

ИУК

отдел

Информационный
Узел
концентрации

2019 ТВЕРЬ

Изолирование группы серверов и хостов, а также обеспечение избыточностиХост на базе майнфреймаСервер IBM серии iSeriesСерверы на базе

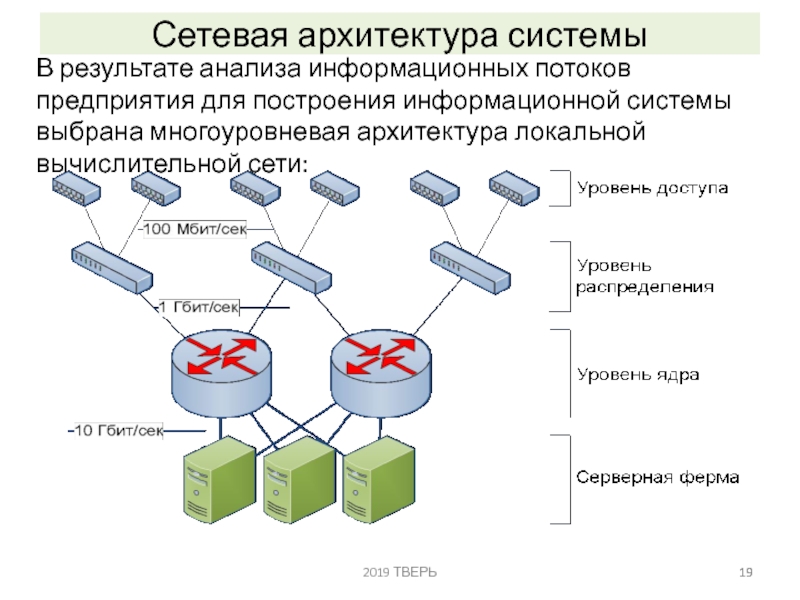

Слайд 19Сетевая архитектура системы
В результате анализа информационных потоков предприятия для построения

информационной системы выбрана многоуровневая архитектура локальной вычислительной сети:
2019 ТВЕРЬ

Сетевая архитектура системыВ результате анализа информационных потоков предприятия для построения информационной системы выбрана многоуровневая архитектура локальной вычислительной

Слайд 20Иерархическая модель сети подразумевает наличие трех уровней :
Ядро

отвечает за высокоскоростную передачу сетевого трафика.
На уровне распределения происходит агрегация

трафика и минимизация числа каналов с ядром сети.
Уровень доступа формирует сетевой трафик и выполняет контрольные функции. Все политики доступа к сети реализуются на устройствах уровня доступа.

Данная архитектура полностью соответствует потребностям, выявленным в результате анализа информационных потоков.

2019 ТВЕРЬ

Иерархическая модель сети подразумевает наличие трех уровней : Ядро отвечает за высокоскоростную передачу сетевого трафика.На уровне

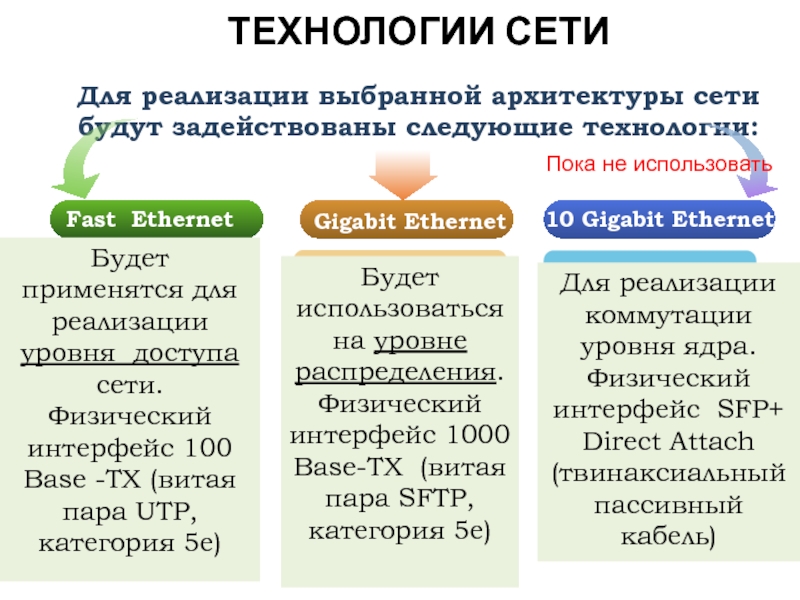

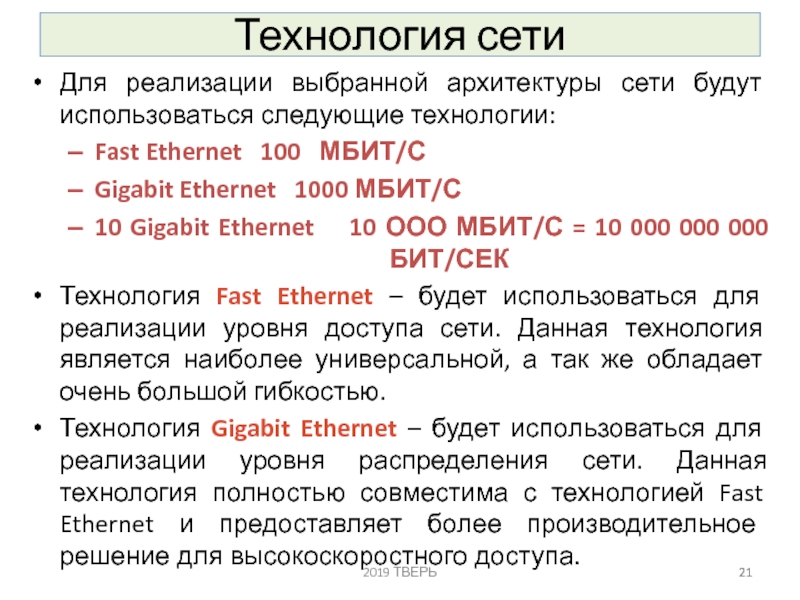

Слайд 21Технология сети
Для реализации выбранной архитектуры сети будут использоваться следующие технологии:
Fast

Ethernet 100 МБИТ/С
Gigabit Ethernet 1000 МБИТ/С
10 Gigabit

Ethernet 10 ООО МБИТ/С = 10 000 000 000 БИТ/СЕК
Технология Fast Ethernet – будет использоваться для реализации уровня доступа сети. Данная технология является наиболее универсальной, а так же обладает очень большой гибкостью.
Технология Gigabit Ethernet – будет использоваться для реализации уровня распределения сети. Данная технология полностью совместима с технологией Fast Ethernet и предоставляет более производительное решение для высокоскоростного доступа.

2019 ТВЕРЬ

Технология сетиДля реализации выбранной архитектуры сети будут использоваться следующие технологии:Fast Ethernet 100 МБИТ/СGigabit Ethernet

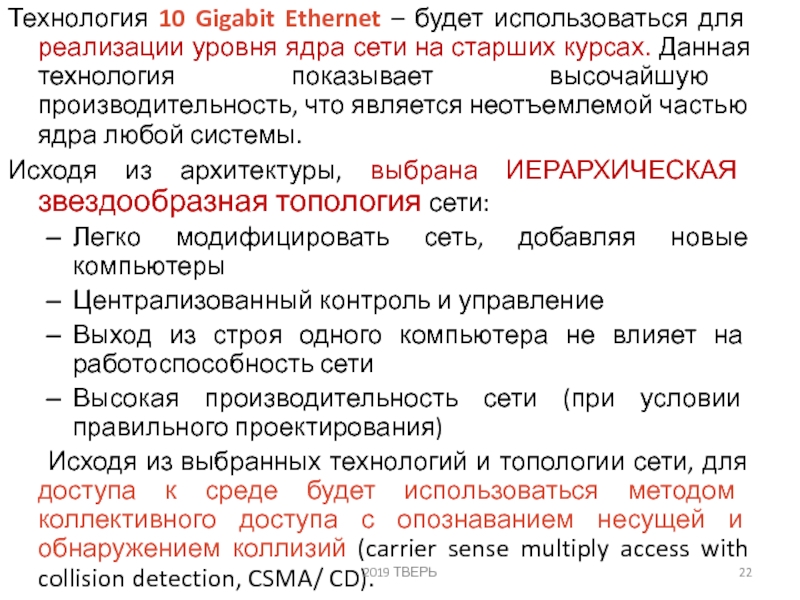

Слайд 22Технология 10 Gigabit Ethernet – будет использоваться для реализации уровня

ядра сети на старших курсах. Данная технология показывает высочайшую производительность,

что является неотъемлемой частью ядра любой системы.
Исходя из архитектуры, выбрана ИЕРАРХИЧЕСКАЯ звездообразная топология сети:
Легко модифицировать сеть, добавляя новые компьютеры
Централизованный контроль и управление
Выход из строя одного компьютера не влияет на работоспособность сети
Высокая производительность сети (при условии правильного проектирования)
Исходя из выбранных технологий и топологии сети, для доступа к среде будет использоваться методом коллективного доступа с опознаванием несущей и обнаружением коллизий (carrier sense multiply access with collision detection, CSMA/ CD).
!!!(знать случайный метод доступа с контролем несущей и обнаружением коллизий по ЛР)

2019 ТВЕРЬ

Технология 10 Gigabit Ethernet – будет использоваться для реализации уровня ядра сети на старших курсах. Данная технология

Слайд 23Технологии сети
Для реализации выбранной архитектуры сети будут задействованы следующие технологии:
Fast

Ethernet
Будет применятся для реализации уровня доступа сети.
Физический интерфейс 100 Base

-TX (витая пара UTP, категория 5е)

Будет использоваться на уровне распределения.
Физический интерфейс 1000 Base-TX (витая пара SFTP, категория 5е)

Для реализации коммутации уровня ядра.
Физический интерфейс SFP+ Direct Attach (твинаксиальный пассивный кабель)

Gigabit Ethernet

10 Gigabit Ethernet

Пока не использовать

Технологии сетиДля реализации выбранной архитектуры сети будут задействованы следующие технологии:Fast EthernetБудет применятся для реализации уровня доступа сети.Физический

Слайд 24Описание технологий.
Описание технологий можно взять из любого учебника или интернет.

Например:
Компьютерные сети. Второе издание Олифера. У Вас есть электрон издание.
Смотрите

лекции по технологиям.
Уделите внимание схемам подключения на физическом уровне.

2019 ТВЕРЬ

Описание технологий.Описание технологий можно взять из любого учебника или интернет. Например:Компьютерные сети. Второе издание Олифера. У Вас

Слайд 25Разработка структуры сети Ядро системы
ИУК
2019 ТВЕРЬ

Слайд 26Ядро системы будет предоставлять высокоскоростной доступ к информационным ресурсам сети

(различным серверам), а так же выполнять высокоскоростной транспорт данных.
Ядро системы

базируется на двух высокопроизводительных интеллектуальных коммутаторах, со скоростью передачи данных 1 или 10 Гбит/сек.
Для обеспечения высокой надежности и скорости коммутаторы и серверы соединены с избыточными каналами связи.
В кр используйте только те сервера, которые Вам нужны
Назначение и функции серверов знать!!!!!

2019 ТВЕРЬ

Ядро системы будет предоставлять высокоскоростной доступ к информационным ресурсам сети (различным серверам), а так же выполнять высокоскоростной

Слайд 27Безопасный доступ в интернет. Проектирование автономного Internet-центра.
2019 ТВЕРЬ

Слайд 28Для обеспечения безопасности в закрытых учреждениях, доступ к глобальной сети

можно получить только со специальных терминалов, которые объединены в независимую

подсеть.
Данная подсеть не пересекается с локальной сетью. Internet-терминалы находятся в каждом отделе предприятия.
Расчёт оборудования
Терминалов: 28
Коммутаторов (неуправляемый): 7
Коммутаторов (управляемый): 1

2019 ТВЕРЬ

Для обеспечения безопасности в закрытых учреждениях, доступ к глобальной сети можно получить только со специальных терминалов, которые

Слайд 29Поэтапная реализация плана сети
Выполнять начиная с уровня доступа
2019 ТВЕРЬ

Слайд 30Администрация организации
К ядру
2019 ТВЕРЬ

Слайд 31Администрация состоит из 5 отделов.
Каждый отдел связан с магистралью

посредствам неуправляемого коммутатора рабочей группы. Коммутаторы рабочих групп связаны магистральным

управляемым коммутатором.
Количество рабочий станций: 30
Количество неуправляемых коммутаторов: 5
Количество управляемых коммутаторов: 1
Количество сетевых принтеров: 5
Количество факсов: 1
Расчёт количества оборудования в каждом подразделении нужен для последующего расчёта стоимости информационной системы построенной на компьютерной сети.

2019 ТВЕРЬ

Администрация состоит из 5 отделов. Каждый отдел связан с магистралью посредствам неуправляемого коммутатора рабочей группы. Коммутаторы рабочих

Слайд 32Подразделение безопасности
К ядру сети
2019 ТВЕРЬ

Слайд 33Подразделение безопасности состоит из 2 отделов. Каждый отдел связан с

магистральным коммутатором посредствам коммутатора рабочей группы.
Коммутаторы рабочих групп связаны

магистральным управляемым коммутатором.
Так же подразделение имеет выход к закрытым федеральным сетям государственного назначения, доступ к ним осуществляется с использованием специального оборудования и сервера безопасности.
Количество рабочий станций: 12
Количество неуправляемых коммутаторов: 2
Количество управляемых коммутаторов: 1
Количество сетевых принтеров: 2

2019 ТВЕРЬ

Подразделение безопасности состоит из 2 отделов. Каждый отдел связан с магистральным коммутатором посредствам коммутатора рабочей группы. Коммутаторы

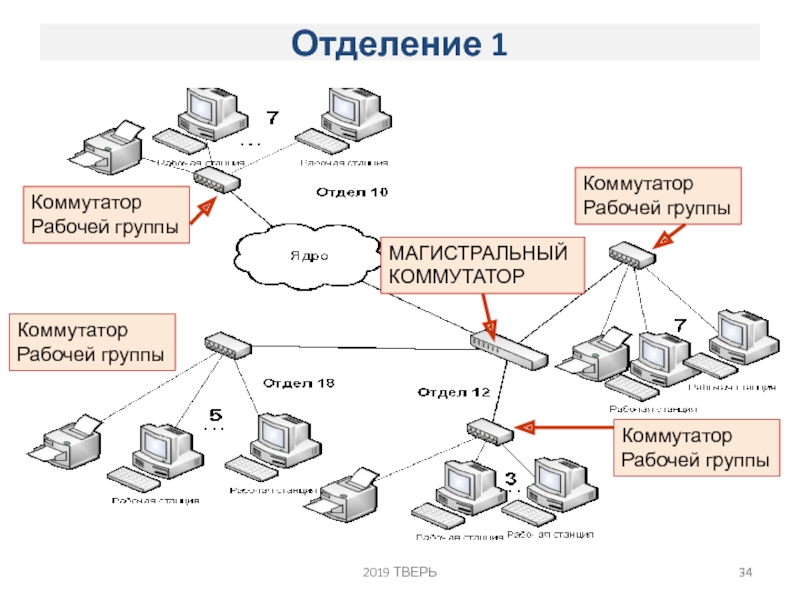

Слайд 34Отделение 1
2019 ТВЕРЬ
Коммутатор
Рабочей группы
Коммутатор
Рабочей группы
Коммутатор
Рабочей группы
Коммутатор
Рабочей группы
МАГИСТРАЛЬНЫЙ
КОММУТАТОР

Отделение 12019 ТВЕРЬКоммутаторРабочей группыКоммутаторРабочей группыКоммутаторРабочей группыКоммутаторРабочей группыМАГИСТРАЛЬНЫЙ КОММУТАТОР

Слайд 35Количество рабочий станций: 22
Количество неуправляемых коммутаторов: 3
Количество управляемых коммутаторов: 1
Количество

сетевых принтеров: 4
2019 ТВЕРЬ

Количество рабочий станций: 22Количество неуправляемых коммутаторов: 3Количество управляемых коммутаторов: 1Количество сетевых принтеров: 42019 ТВЕРЬ

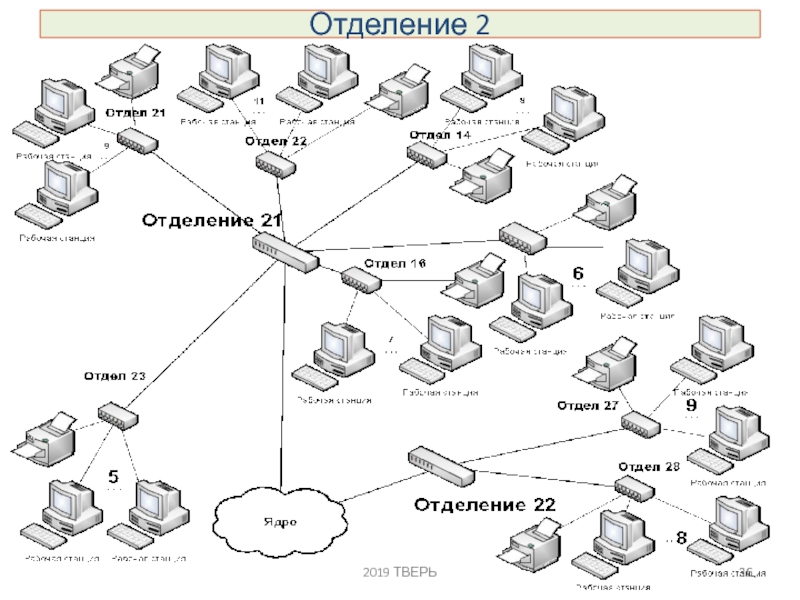

Слайд 36Отделение 2
2019 ТВЕРЬ

Слайд 37«Отделение 2» состоит из двух отделений. «Отделение 21» состоит из

6-ти отделов. «Отделение 22» состоит из 2-х отделов. Отделы соединены

неуправляемыми коммутаторами. Отделения соединены управляемыми коммутаторами.
Количество рабочий станций: 63
Количество неуправляемых коммутаторов: 8
Количество управляемых коммутаторов: 2
Количество сетевых принтеров: 8

2019 ТВЕРЬ

«Отделение 2» состоит из двух отделений. «Отделение 21» состоит из 6-ти отделов. «Отделение 22» состоит из 2-х

Слайд 38Отделение 3
2019 ТВЕРЬ

Слайд 39Отделы соединены неуправляемыми коммутаторами. Отделения соединены управляемыми коммутаторами.
Количество рабочий станций:

65
Количество неуправляемых коммутаторов: 9
Количество управляемых коммутаторов: 3
Количество сетевых принтеров: 9
2019

ТВЕРЬ

Отделы соединены неуправляемыми коммутаторами. Отделения соединены управляемыми коммутаторами.Количество рабочий станций: 65Количество неуправляемых коммутаторов: 9Количество управляемых коммутаторов: 3Количество

Слайд 40Выбор кабельной системы
В качестве кабельной системы будет использоваться структурированная кабельная

система.
Структурированная кабельная система (СКС) представляет собой иерархическую кабельную среду передачи

электрических или оптических сигналов в здании, разделённую на структурные подсистемы и состоящую из элементов — кабелей и разъёмов.
По сути СКС состоит из набора медных и оптических кабелей, коммутационных панелей, соединительных шнуров, кабельных разъёмов, модульных гнёзд информационных розеток и вспомогательного оборудования.
СКС обеспечивает подключение локальной АТС, одновременную работу компьютерной и телефонной сетей и предоставляет возможность гибкого изменения конфигурации кабельной системы. Кабели, оснащенные разъемами и проложенные по определенным правилам, образуют линии и магистрали. Линии, магистрали, точки подключения и коммутации являются функциональными элементами СКС.

2019 ТВЕРЬ

Выбор кабельной системыВ качестве кабельной системы будет использоваться структурированная кабельная система.Структурированная кабельная система (СКС) представляет собой иерархическую

Слайд 41СКС проектируется с учетом избыточности как по числу абонентов, так

и по пропускной способности. Таким образом закладывается возможность для дальнейшего

её расширения без реструктуризации. Наличие СКС существенно упрощает обслуживание и эксплуатацию компьютерных сетей и других подсистем.
Территориально СКС может покрывать один или несколько этажей здания или несколько зданий. Для кроссирования кабелей отводятся специальные помещения, называемые этажными кроссовыми (ЭК), и кроссовые здания (КЗ).
В кроссовых поддерживается температурный режим, режим кондиционирования и электропитания. Этажные кроссовые соединяются вертикальной кабельной магистралью. Рабочие места и точки подключения соединяются с этажными кроссовыми горизонтальной кабельной магистралью.

2019 ТВЕРЬ

СКС проектируется с учетом избыточности как по числу абонентов, так и по пропускной способности. Таким образом закладывается

Слайд 42Вертикальная кабельная магистраль рассчитывается на большую пропускную способность, чем горизонтальная.
Каждый

элемент СКС маркируется. В зависимости от типа элемента маркировка может

наноситься несколько раз (в случае кабелей — как минимум на двух концах). Маркировки составляют информационную базу элементов СКС, по которой осуществляется коммутация и планирование мощностей.

Рассмотрим план горизонтальной разводки структурированной кабельной системы в отделе НИИ :

2019 ТВЕРЬ

Вертикальная кабельная магистраль рассчитывается на большую пропускную способность, чем горизонтальная.Каждый элемент СКС маркируется. В зависимости от типа

Слайд 43Схема отдела
2019 ТВЕРЬ
КОММУТАТОР РАБОЧЕЙ ГРУППЫ

Слайд 44Обеспечение безопасности
2019 ТВЕРЬ

Слайд 45Из представленных задач на выбор студента стоит выполнить 1-2 задачи

по которым вы нашли интересные материалы в учебниках или интернет.
Далее

приведён пример большой физической схемы компьютерной сети .
Не волнуйтесь у вас на предприятии будет не менее 5 отделов, а в целом не более 50 рабочих мест

2019 ТВЕРЬ

Из представленных задач на выбор студента стоит выполнить 1-2 задачи по которым вы нашли интересные материалы в

Слайд 46физическая СХЕМА СЕТИ
201 п9 ТВЕРЬ

Слайд 47Расчет стоимости проводить в электронных таблицах
2019 ТВЕРЬ

Слайд 48Заключение
В курсовой работе была разработана информационная система на базе высокоскоростной

сети для реализации управления принятым объектом. Для чего был решен

класс задач:
Проанализирована организационная структура предприятия. Показано, что ……………………..
Проведено исследование информационных потоков на предприятии. Анализ сетевого трафики показал……….
Выбрана сетевая архитектура системы…………………..
Выбрана технология и метода доступа сети………………….
Выбрана технология кабельной системы………………..
Обеспечена безопасность системы ………………………….
Выбрано необходимое оборудование системы…………………..
Выполнен расчет стоимости системы………………………………..

2019 ТВЕРЬ

Заключение В курсовой работе была разработана информационная система на базе высокоскоростной сети для реализации управления принятым объектом. Для

Слайд 49Спроектированная система соответствует всем поставленным требованиям:
Информационная система построена на базе

высокопроизводительной компьютерной сети
Информационная система использует современные технологий и оборудования какие?
Информационная

система должна обеспечивает высокий уровень безопасности
Информационная система прозрачна и легко расширяема
Информационная система обеспечивает сопряжение с уже существующей инфраструктурой
Информационная система соответствует современным стандартам

2019 ТВЕРЬ

Спроектированная система соответствует всем поставленным требованиям:Информационная система построена на базе высокопроизводительной компьютерной сетиИнформационная система использует современные технологий

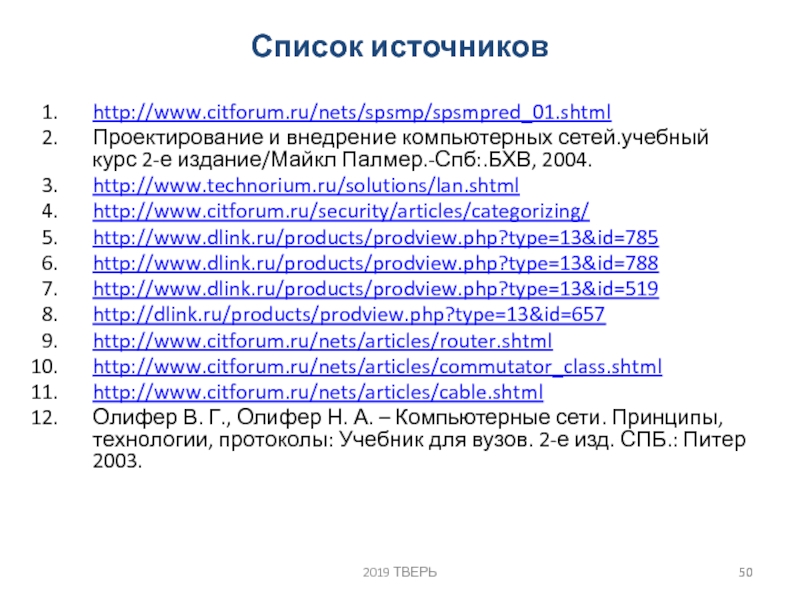

Слайд 50Список источников
http://www.citforum.ru/nets/spsmp/spsmpred_01.shtml
Проектирование и внедрение компьютерных сетей.учебный курс 2-е издание/Майкл Палмер.-Спб:.БХВ,

2004.
http://www.technorium.ru/solutions/lan.shtml
http://www.citforum.ru/security/articles/categorizing/
http://www.dlink.ru/products/prodview.php?type=13&id=785
http://www.dlink.ru/products/prodview.php?type=13&id=788
http://www.dlink.ru/products/prodview.php?type=13&id=519
http://dlink.ru/products/prodview.php?type=13&id=657
http://www.citforum.ru/nets/articles/router.shtml
http://www.citforum.ru/nets/articles/commutator_class.shtml
http://www.citforum.ru/nets/articles/cable.shtml
Олифер В. Г., Олифер Н. А. – Компьютерные сети. Принципы,

технологии, протоколы: Учебник для вузов. 2-е изд. СПБ.: Питер 2003.

2019 ТВЕРЬ

Список источниковhttp://www.citforum.ru/nets/spsmp/spsmpred_01.shtmlПроектирование и внедрение компьютерных сетей.учебный курс 2-е издание/Майкл Палмер.-Спб:.БХВ, 2004.http://www.technorium.ru/solutions/lan.shtmlhttp://www.citforum.ru/security/articles/categorizing/http://www.dlink.ru/products/prodview.php?type=13&id=785http://www.dlink.ru/products/prodview.php?type=13&id=788http://www.dlink.ru/products/prodview.php?type=13&id=519http://dlink.ru/products/prodview.php?type=13&id=657http://www.citforum.ru/nets/articles/router.shtmlhttp://www.citforum.ru/nets/articles/commutator_class.shtmlhttp://www.citforum.ru/nets/articles/cable.shtmlОлифер В. Г., Олифер Н. А. –

Слайд 51Схемы из интернета обладают недостатками
2019 ТВЕРЬ
Незащищенное
подключение

Слайд 522019 ТВЕРЬ
Если используете обозначения,
То Вы должны их знать

Слайд 53Схемы из интернета
2019 ТВЕРЬ
Не прописан магистральный
уровень

Слайд 542019 ТВЕРЬ
Роутер должен быть подключен к порту коммутатора

Слайд 55Подключение внешних пользователей ЛКС интернет источник
2019 ТВЕРЬ
Если используете
обозначения,
То Вы

должны их знать

Скачать презентацию

Разделы презентаций

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

Содержание

Слайды и текст этой презентации

УНИВЕРСИТЕТ» (ГОУВПО «ТГТУ») Кафедра ЭВМ Порядок выполнения курсовой работыпо дисциплине «Информатика»на примере темыРазработка

Слайд 2ОглавлениеАнализ объекта проектированияСтруктура НИИАнализ информационных потоков и предполагаемого трафикаСетевая архитектура

системыТехнология сетиРазработка структуры сетиЯдро системыInternet-центрАдминистрацияПодразделение безопасностиОтделение 1Отделение 2Отделение 32019 ТВЕРЬ

Слайд 3Выбор кабельной системыСхема отделаОбеспечение безопасностиФИЗИЧЕСКАЯ схема сетиРасчет стоимости оборудованияЗаключениеСписок источников2019

ТВЕРЬ

Слайд 4Анализ объекта проектирования Закрытое акционерное общество "Научно-исследовательский институт " специализируется в

области разработки, производства и внедрения программных средств и информационных систем

Слайд 5Структура НИИ2019 ТВЕРЬв

Слайд 6отделения2019 ТВЕРЬ

Слайд 7Анализ информационных потоков и предполагаемого трафика2019 ТВЕРЬВнешний поток

Слайд 8 1. Экспертная оценка

информационных потоков НИИ имеет выраженную иерархическую структуру, в которой существуют

Слайд 9 Информационные потоки класса обеспечения безопасности из-за специфики проводимых предприятием работ

очень интенсивные и пронизывают все предприятие целиком. Основным источником потоков

Слайд 10Экспертная оценка информационных потоковПредполагаемый трафик между отделами одного уровня –

высокий Предполагаемый трафик между отделениями одного уровня –

Слайд 11 Экспертная оценка информационных потоков позволяет оценить предполагаемый трафик в

КС: на уровне доступа пользователей – низкий Fast Ethernet

Слайд 12 Производственные информационные потоки возникают в подразделениях осуществляющих непосредственную работу над

всем классом решаемых предприятием задач. Данные потоки представляют собой большую

Слайд 13 Информационные потоки класса обеспечения безопасности из-за специфики проводимых предприятием работ

очень интенсивные и пронизывают все предприятие целиком. Основным источником потоков

Слайд 14Шаг 1 . Реализация КС на уровне доступа пользователей

к ресурсам сети. Отдел.2019 ТВЕРЬПоэтапная реализация плана сети8

100 МБИТ/СдоступРезервные магистралиGigabit Ethernet 1000 МБИТ/СGigabit Ethernet

высокоуровневыйкоммутаторУровень распределения9 пк12 пкFast Ethernet 100 МБИТ/СFast Ethernet

1000 МБИТ/Синтернет

Слайд 18Изолирование группы серверов и хостов, а также обеспечение избыточностиХост на

базе майнфреймаСервер IBM серии iSeriesСерверы на базе процессоров IntelГруппа хостов

Слайд 19Сетевая архитектура системыВ результате анализа информационных потоков предприятия для построения

информационной системы выбрана многоуровневая архитектура локальной вычислительной сети:2019 ТВЕРЬ

Слайд 20Иерархическая модель сети подразумевает наличие трех уровней : Ядро

отвечает за высокоскоростную передачу сетевого трафика.На уровне распределения происходит агрегация

Слайд 21Технология сетиДля реализации выбранной архитектуры сети будут использоваться следующие технологии:Fast

Ethernet 100 МБИТ/СGigabit Ethernet 1000 МБИТ/С10 Gigabit

Слайд 22Технология 10 Gigabit Ethernet – будет использоваться для реализации уровня

ядра сети на старших курсах. Данная технология показывает высочайшую производительность,

Слайд 23Технологии сетиДля реализации выбранной архитектуры сети будут задействованы следующие технологии:Fast

EthernetБудет применятся для реализации уровня доступа сети.Физический интерфейс 100 Base

Слайд 24Описание технологий.Описание технологий можно взять из любого учебника или интернет.

Например:Компьютерные сети. Второе издание Олифера. У Вас есть электрон издание.Смотрите

Слайд 25Разработка структуры сети Ядро системыИУК2019 ТВЕРЬ

Слайд 26Ядро системы будет предоставлять высокоскоростной доступ к информационным ресурсам сети

(различным серверам), а так же выполнять высокоскоростной транспорт данных.Ядро системы

Слайд 27Безопасный доступ в интернет. Проектирование автономного Internet-центра.2019 ТВЕРЬ

Слайд 28Для обеспечения безопасности в закрытых учреждениях, доступ к глобальной сети

можно получить только со специальных терминалов, которые объединены в независимую

Слайд 29Поэтапная реализация плана сетиВыполнять начиная с уровня доступа2019 ТВЕРЬ

Слайд 30Администрация организацииК ядру2019 ТВЕРЬ

Слайд 31Администрация состоит из 5 отделов. Каждый отдел связан с магистралью

посредствам неуправляемого коммутатора рабочей группы. Коммутаторы рабочих групп связаны магистральным

Слайд 32Подразделение безопасностиК ядру сети2019 ТВЕРЬ

Слайд 33Подразделение безопасности состоит из 2 отделов. Каждый отдел связан с

магистральным коммутатором посредствам коммутатора рабочей группы. Коммутаторы рабочих групп связаны

Слайд 34Отделение 12019 ТВЕРЬКоммутаторРабочей группыКоммутаторРабочей группыКоммутаторРабочей группыКоммутаторРабочей группыМАГИСТРАЛЬНЫЙ КОММУТАТОР

Слайд 35Количество рабочий станций: 22Количество неуправляемых коммутаторов: 3Количество управляемых коммутаторов: 1Количество

сетевых принтеров: 42019 ТВЕРЬ

Слайд 36Отделение 22019 ТВЕРЬ

Слайд 37«Отделение 2» состоит из двух отделений. «Отделение 21» состоит из

6-ти отделов. «Отделение 22» состоит из 2-х отделов. Отделы соединены

Слайд 38Отделение 32019 ТВЕРЬ

Слайд 39Отделы соединены неуправляемыми коммутаторами. Отделения соединены управляемыми коммутаторами.Количество рабочий станций:

65Количество неуправляемых коммутаторов: 9Количество управляемых коммутаторов: 3Количество сетевых принтеров: 92019

Слайд 40Выбор кабельной системыВ качестве кабельной системы будет использоваться структурированная кабельная

система.Структурированная кабельная система (СКС) представляет собой иерархическую кабельную среду передачи

Слайд 41СКС проектируется с учетом избыточности как по числу абонентов, так

и по пропускной способности. Таким образом закладывается возможность для дальнейшего

Слайд 42Вертикальная кабельная магистраль рассчитывается на большую пропускную способность, чем горизонтальная.Каждый

элемент СКС маркируется. В зависимости от типа элемента маркировка может

Слайд 43Схема отдела2019 ТВЕРЬКОММУТАТОР РАБОЧЕЙ ГРУППЫ

Слайд 44Обеспечение безопасности2019 ТВЕРЬ

Слайд 45Из представленных задач на выбор студента стоит выполнить 1-2 задачи

по которым вы нашли интересные материалы в учебниках или интернет.Далее

Слайд 46физическая СХЕМА СЕТИ201 п9 ТВЕРЬ

Слайд 47Расчет стоимости проводить в электронных таблицах2019 ТВЕРЬ

Слайд 48Заключение В курсовой работе была разработана информационная система на базе высокоскоростной

УНИВЕРСИТЕТ» (ГОУВПО «ТГТУ») Кафедра ЭВМ
Порядок выполнения курсовой работы
по дисциплине «Информатика»
на примере темы
Разработка

Слайд 2Оглавление
Анализ объекта проектирования
Структура НИИ
Анализ информационных потоков и предполагаемого трафика
Сетевая архитектура

системы
Технология сети
Разработка структуры сети
Ядро системы
Internet-центр
Администрация
Подразделение безопасности
Отделение 1
Отделение 2
Отделение 3
2019 ТВЕРЬ

Слайд 3Выбор кабельной системы
Схема отдела
Обеспечение безопасности
ФИЗИЧЕСКАЯ схема сети
Расчет стоимости оборудования
Заключение
Список источников

2019

Слайд 4Анализ объекта проектирования
Закрытое акционерное общество "Научно-исследовательский институт " специализируется в

Слайд 5Структура НИИ
2019 ТВЕРЬ
в

Слайд 6отделения
2019 ТВЕРЬ

Слайд 7Анализ информационных потоков и предполагаемого трафика
2019 ТВЕРЬ
Внешний поток

информационных потоков
НИИ имеет выраженную иерархическую структуру, в которой существуют

Слайд 9
Информационные потоки класса обеспечения безопасности из-за специфики проводимых предприятием работ

очень интенсивные и пронизывают все предприятие целиком.
Основным источником потоков

Слайд 10Экспертная оценка информационных потоков
Предполагаемый трафик между отделами одного уровня –

высокий
Предполагаемый трафик между отделениями одного уровня –

КС:
на уровне доступа пользователей – низкий Fast Ethernet

всем классом решаемых предприятием задач.
Данные потоки представляют собой большую

к ресурсам сети. Отдел.

2019 ТВЕРЬ
Поэтапная реализация плана сети
8

100 МБИТ/С

доступ
Резервные магистрали
Gigabit Ethernet 1000 МБИТ/С

Gigabit Ethernet

высокоуровневый
коммутатор
Уровень распределения
9 пк
12 пк
Fast Ethernet 100 МБИТ/С

Fast Ethernet

1000 МБИТ/С
интернет

Слайд 18Изолирование группы серверов и хостов, а также обеспечение избыточности
Хост на

базе майнфрейма
Сервер IBM серии iSeries
Серверы на базе процессоров Intel
Группа хостов

Слайд 19Сетевая архитектура системы
В результате анализа информационных потоков предприятия для построения

информационной системы выбрана многоуровневая архитектура локальной вычислительной сети:
2019 ТВЕРЬ

Слайд 20Иерархическая модель сети подразумевает наличие трех уровней :
Ядро

отвечает за высокоскоростную передачу сетевого трафика.
На уровне распределения происходит агрегация

Слайд 21Технология сети
Для реализации выбранной архитектуры сети будут использоваться следующие технологии:
Fast

Ethernet 100 МБИТ/С
Gigabit Ethernet 1000 МБИТ/С
10 Gigabit

Слайд 23Технологии сети
Для реализации выбранной архитектуры сети будут задействованы следующие технологии:
Fast

Ethernet
Будет применятся для реализации уровня доступа сети.
Физический интерфейс 100 Base

Слайд 24Описание технологий.
Описание технологий можно взять из любого учебника или интернет.

Например:
Компьютерные сети. Второе издание Олифера. У Вас есть электрон издание.
Смотрите

Слайд 25Разработка структуры сети Ядро системы
ИУК
2019 ТВЕРЬ

(различным серверам), а так же выполнять высокоскоростной транспорт данных.
Ядро системы

Слайд 27Безопасный доступ в интернет. Проектирование автономного Internet-центра.
2019 ТВЕРЬ

Слайд 29Поэтапная реализация плана сети
Выполнять начиная с уровня доступа
2019 ТВЕРЬ

Слайд 30Администрация организации
К ядру
2019 ТВЕРЬ

Слайд 31Администрация состоит из 5 отделов.
Каждый отдел связан с магистралью

Слайд 32Подразделение безопасности
К ядру сети
2019 ТВЕРЬ

магистральным коммутатором посредствам коммутатора рабочей группы.
Коммутаторы рабочих групп связаны

Слайд 34Отделение 1
2019 ТВЕРЬ
Коммутатор
Рабочей группы
Коммутатор
Рабочей группы
Коммутатор
Рабочей группы
Коммутатор
Рабочей группы
МАГИСТРАЛЬНЫЙ
КОММУТАТОР

Слайд 35Количество рабочий станций: 22
Количество неуправляемых коммутаторов: 3
Количество управляемых коммутаторов: 1
Количество

сетевых принтеров: 4
2019 ТВЕРЬ

Слайд 36Отделение 2
2019 ТВЕРЬ

Слайд 38Отделение 3
2019 ТВЕРЬ

Слайд 39Отделы соединены неуправляемыми коммутаторами. Отделения соединены управляемыми коммутаторами.
Количество рабочий станций:

65
Количество неуправляемых коммутаторов: 9
Количество управляемых коммутаторов: 3
Количество сетевых принтеров: 9
2019

Слайд 40Выбор кабельной системы
В качестве кабельной системы будет использоваться структурированная кабельная

система.
Структурированная кабельная система (СКС) представляет собой иерархическую кабельную среду передачи

Слайд 42Вертикальная кабельная магистраль рассчитывается на большую пропускную способность, чем горизонтальная.
Каждый

Слайд 43Схема отдела
2019 ТВЕРЬ
КОММУТАТОР РАБОЧЕЙ ГРУППЫ

Слайд 44Обеспечение безопасности
2019 ТВЕРЬ

по которым вы нашли интересные материалы в учебниках или интернет.
Далее

Слайд 46физическая СХЕМА СЕТИ
201 п9 ТВЕРЬ

Слайд 47Расчет стоимости проводить в электронных таблицах
2019 ТВЕРЬ

Слайд 48Заключение
В курсовой работе была разработана информационная система на базе высокоскоростной

Слайд 49Спроектированная система соответствует всем поставленным требованиям:
Информационная система построена на базе

высокопроизводительной компьютерной сети
Информационная система использует современные технологий и оборудования какие?
Информационная

Слайд 50Список источников
http://www.citforum.ru/nets/spsmp/spsmpred_01.shtml
Проектирование и внедрение компьютерных сетей.учебный курс 2-е издание/Майкл Палмер.-Спб:.БХВ,

Слайд 51Схемы из интернета обладают недостатками
2019 ТВЕРЬ
Незащищенное
подключение

Слайд 522019 ТВЕРЬ
Если используете обозначения,
То Вы должны их знать

Слайд 53Схемы из интернета
2019 ТВЕРЬ
Не прописан магистральный
уровень

Слайд 542019 ТВЕРЬ
Роутер должен быть подключен к порту коммутатора

Слайд 55Подключение внешних пользователей ЛКС интернет источник
2019 ТВЕРЬ
Если используете
обозначения,
То Вы
