Слайд 1Фундаменты малоэтажных зданий
КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ

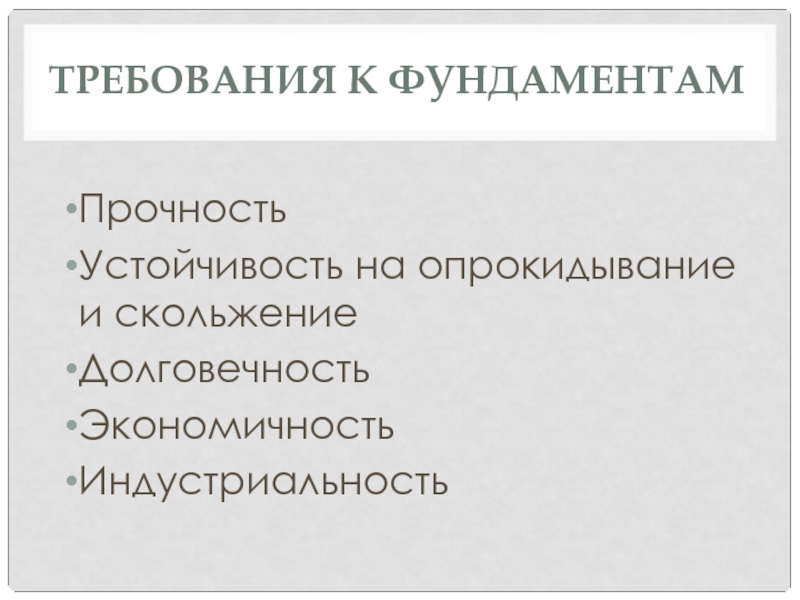

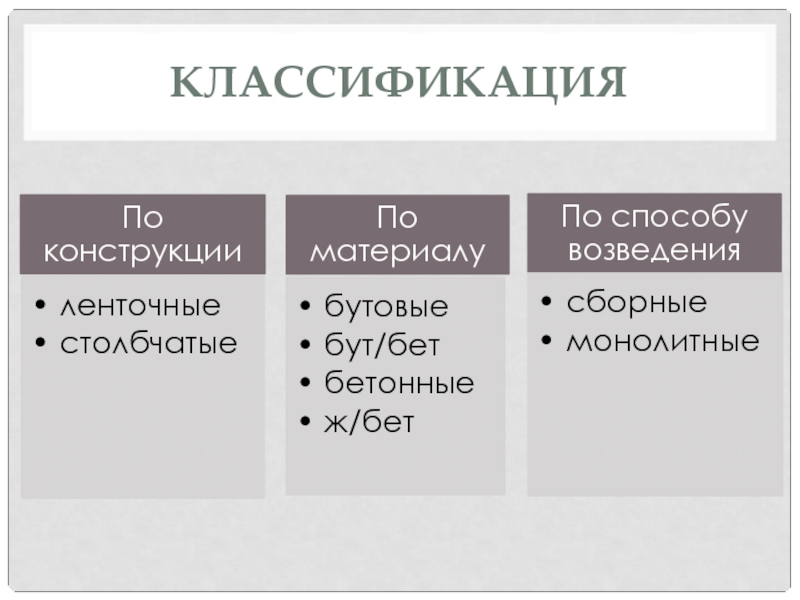

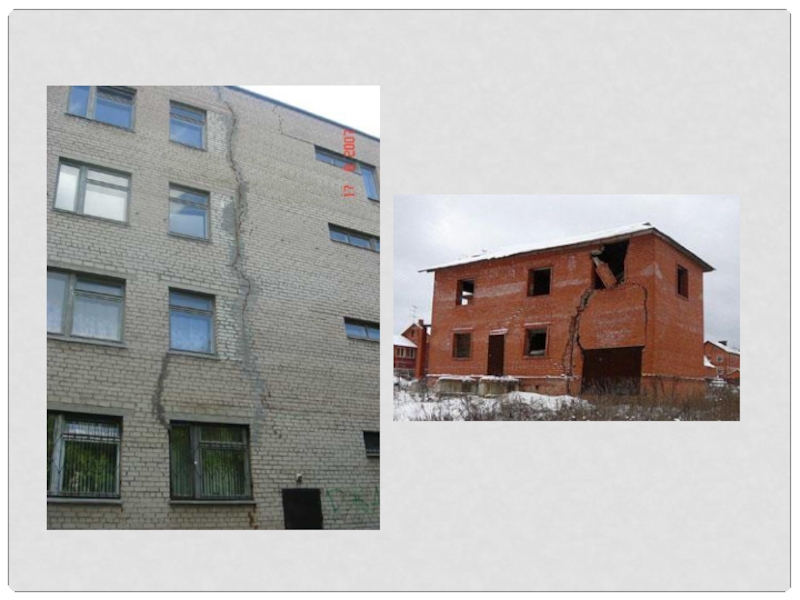

Слайд 4Требования к фундаментам
Прочность
Устойчивость на опрокидывание и скольжение
Долговечность
Экономичность
Индустриальность
Слайд 5Элементы фундамента
Ур.з.
hф
hзал.ф
b
a
обрез
подошва

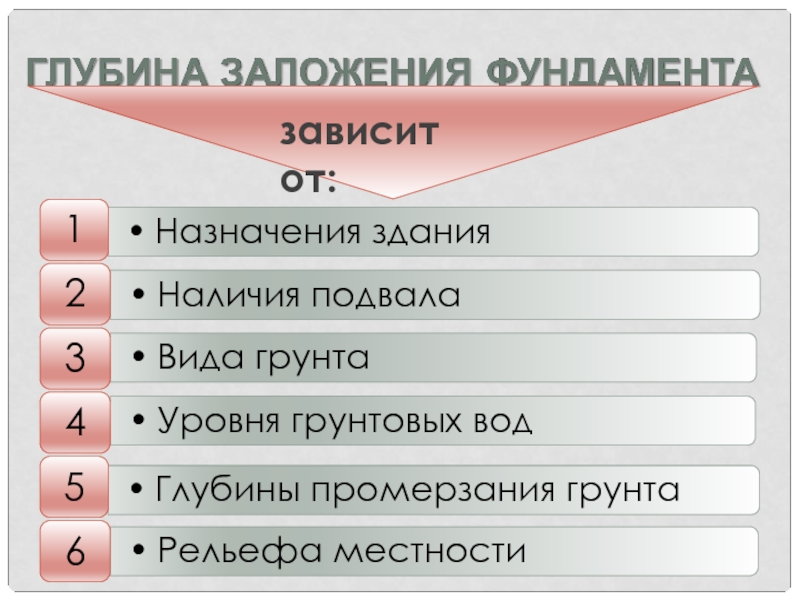

Слайд 7глубина заложения фундамента
В скальных грунтах – не нормируется
В непучинистых грунтах
– не зависит от глубины промерзания грунта, но не менее
0.5 м от уровня земли

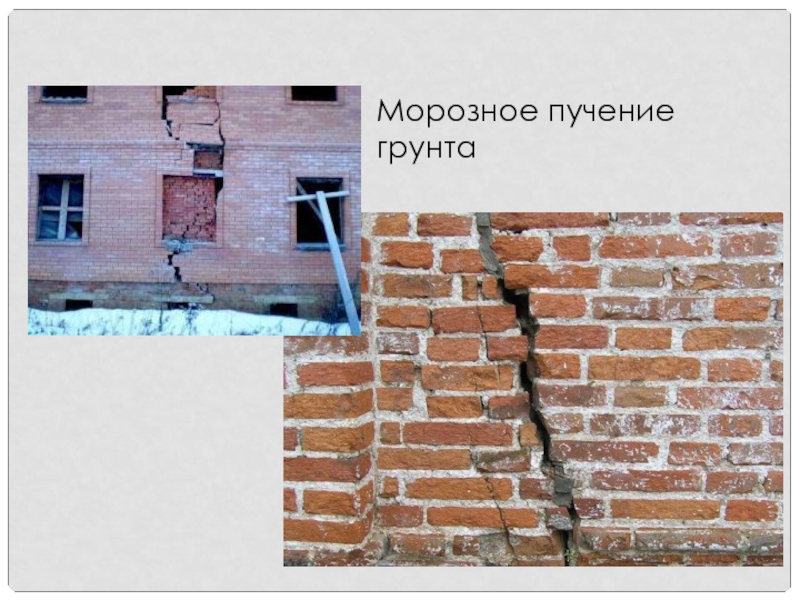

В пучинистых грунтах – ниже глубины промерзания грунта min на 100 мм
Под внутренние стены и столбы отапливаемых зданий – не зависит от глубины промерзания грунта, но не менее 0.5 м от уровня земли
Слайд 9Ленточные фундаменты
Конструктивные решения

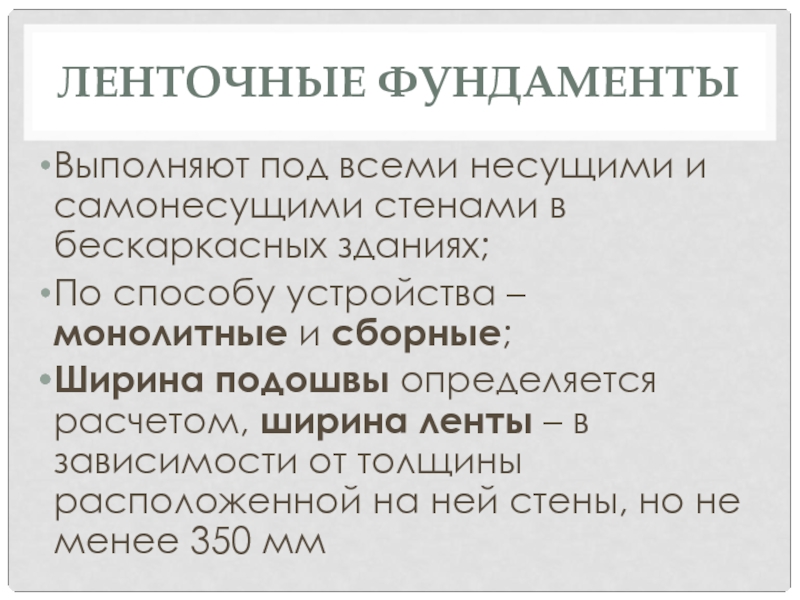

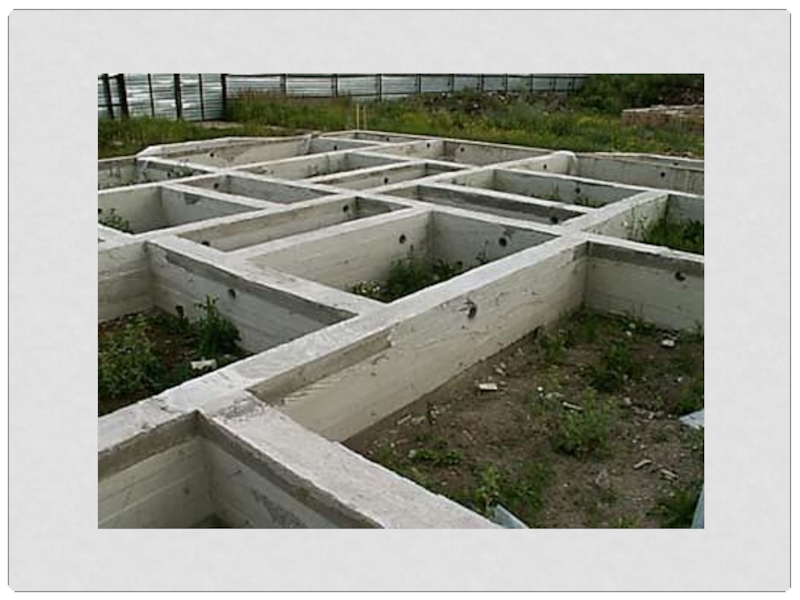

Слайд 10Ленточные фундаменты
Выполняют под всеми несущими и самонесущими стенами в бескаркасных
зданиях;
По способу устройства – монолитные и сборные;
Ширина подошвы определяется расчетом,
ширина ленты – в зависимости от толщины расположенной на ней стены, но не менее 350 мм

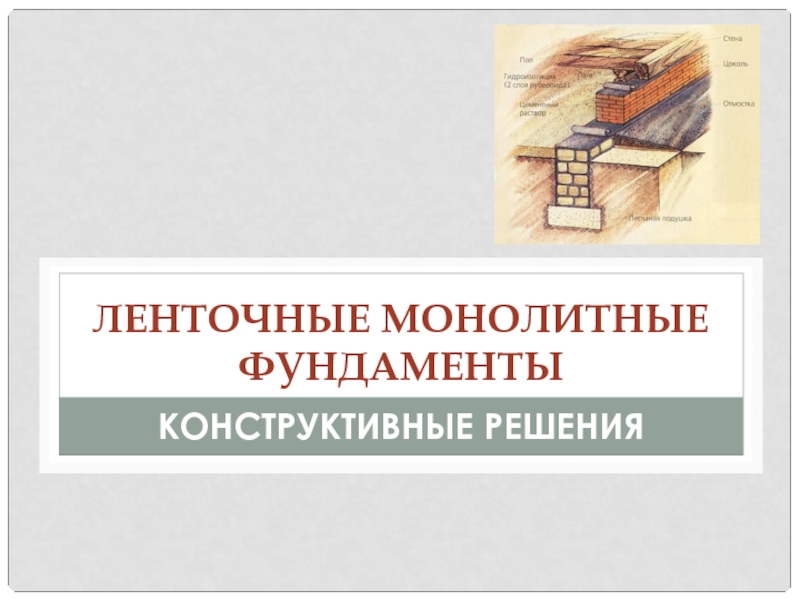

Слайд 11Ленточные монолитные фундаменты
Конструктивные решения

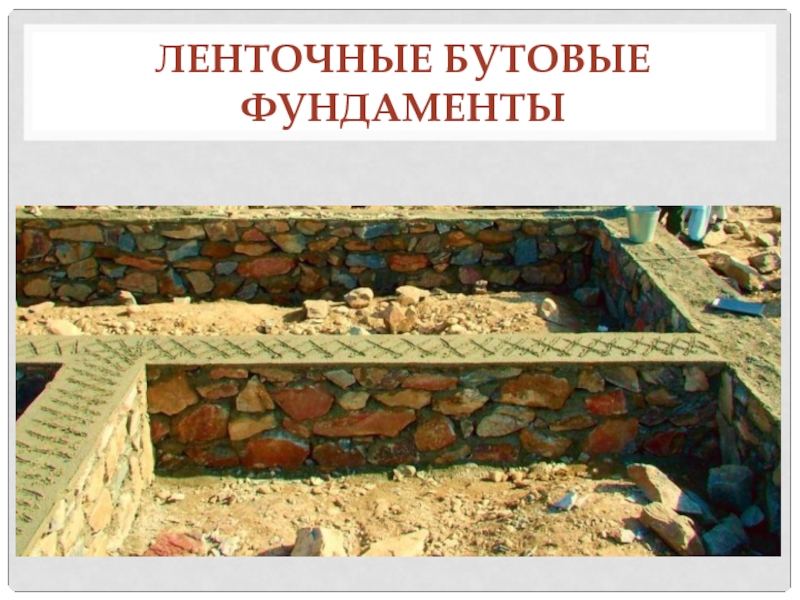

Слайд 13Ленточные бутовые фундаменты
Выполняют из бутового камня рваной формы или бутовой
плиты на цементном растворе с перевязкой вертикальных швов;
Ширина ленты фундамента
на 80-100 мм больше толщины стены, и не менее 0.6 м для кладки из рваного бута, не менее 0.5 м - из бутовой плиты;
Уступы выполняют шириной 150-250 мм и высотой не менее двух рядов кладки
Слайд 15Ленточные бутовые фундаменты
500-600
150-250
по расчету
Слайд 16Ленточные бутовые фундаменты
Горизонтальная
гидроизоляция
Отмостка
Лента
фундамента
Уступы
фундамента
Слайд 17Ленточные бутобетонные фундаменты
Бутобетонные фундаменты состоят из бетона класса В5 с
включением в его толщу отдельных кусков бутового камня;
Возводят в щитовой
опалубке или траншеях;
Ширина ленты фундамента на 80-100 мм больше толщины стены, уступы имеют ширину 150-250 мм, высоту – 300 мм
Слайд 18Ленточные бетонные и железобетонные фундаменты
Выполняют в опалубке из бетона классов
В7,5-30, при значительных нагрузках в тело фундамента включается стальная арматура;
Ширина
ленты фундамента принимается равной толщине стены, округляя значение до кратности 50 мм, уступы имеют ширину 150-250 мм, высоту – 300 мм
Слайд 19Ленточные бетонные и железобетонные фундаменты
Деревянная и металлическая опалубка
Слайд 23Ленточные сборные фундаменты
Конструктивные решения

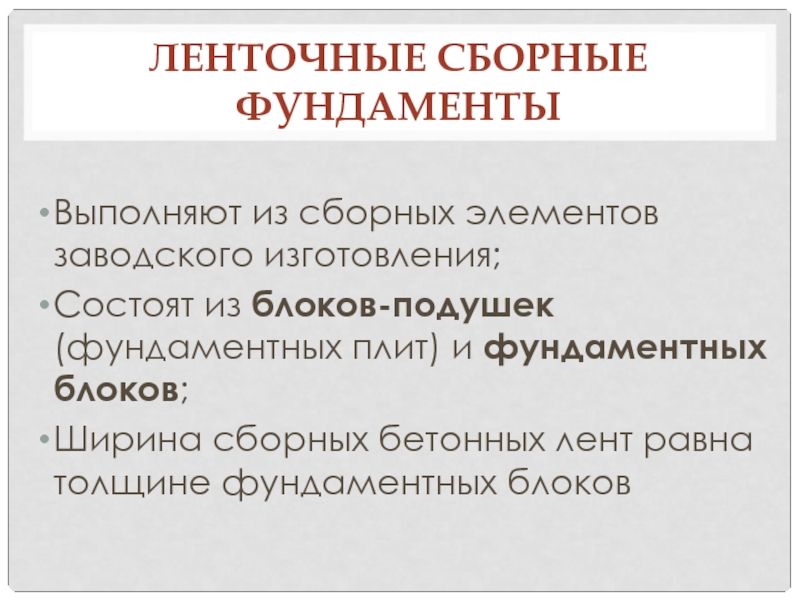

Слайд 24Ленточные сборные фундаменты
Выполняют из сборных элементов заводского изготовления;
Состоят из блоков-подушек
(фундаментных плит) и фундаментных блоков;
Ширина сборных бетонных лент равна толщине
фундаментных блоков

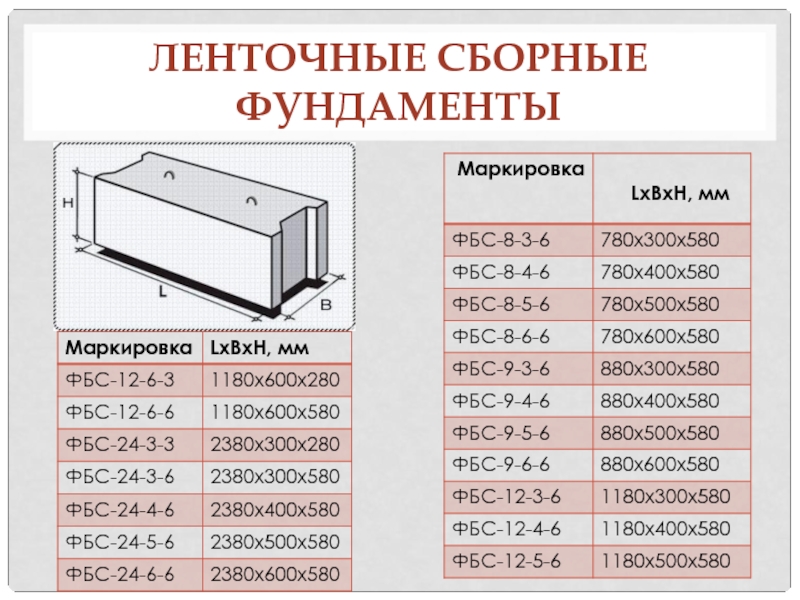

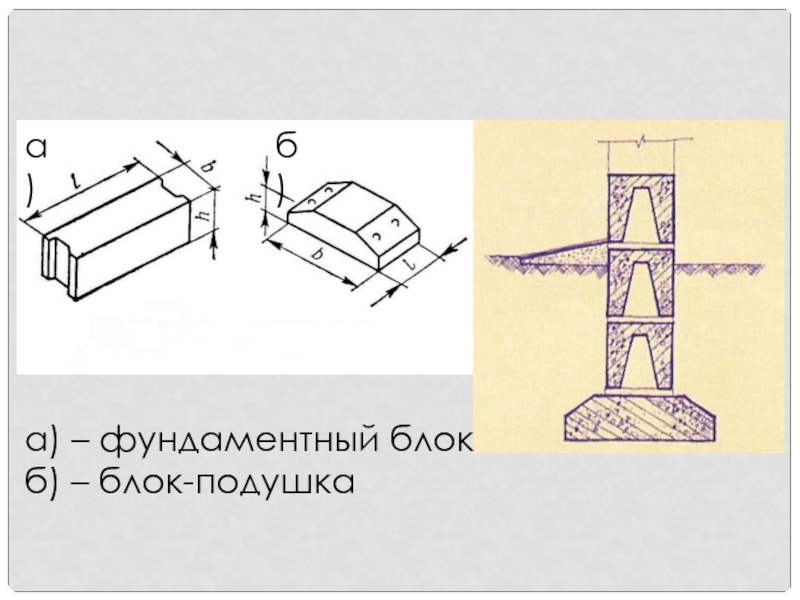

Слайд 25а) – фундаментный блок
б) – блок-подушка
а)
б)

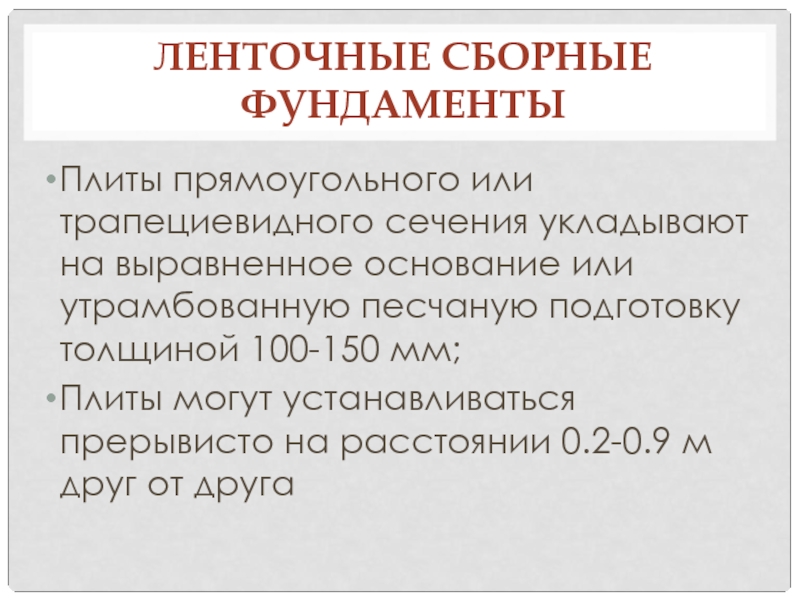

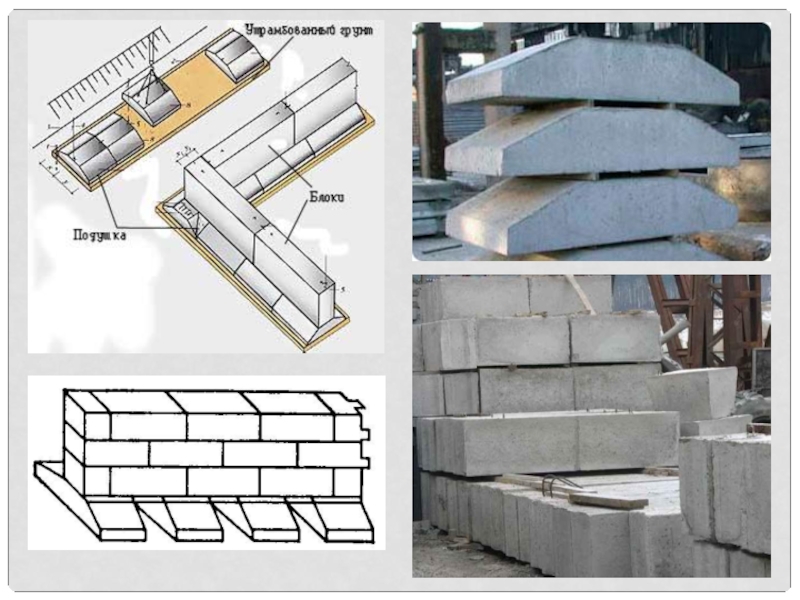

Слайд 26Ленточные сборные фундаменты
Плиты прямоугольного или трапециевидного сечения укладывают на выравненное
основание или утрамбованную песчаную подготовку толщиной 100-150 мм;
Плиты могут устанавливаться
прерывисто на расстоянии 0.2-0.9 м друг от друга

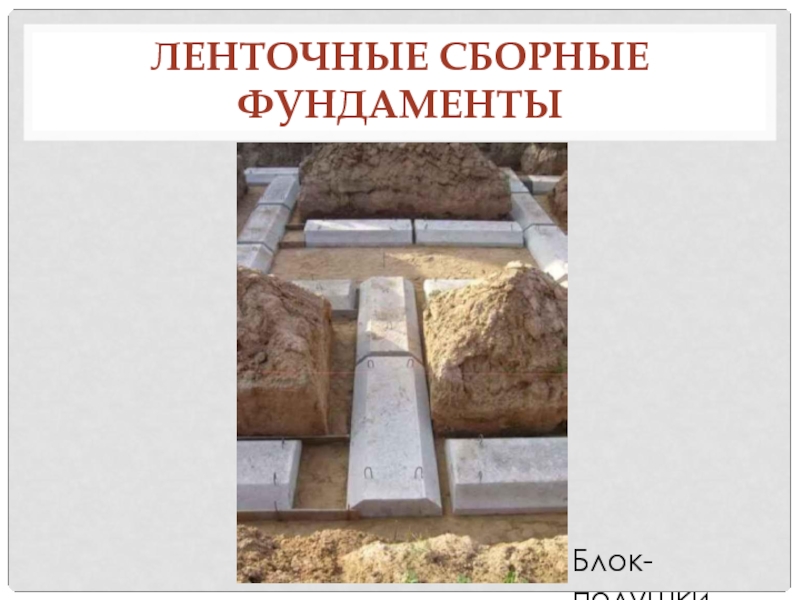

Слайд 29Ленточные сборные фундаменты
Блок-подушки

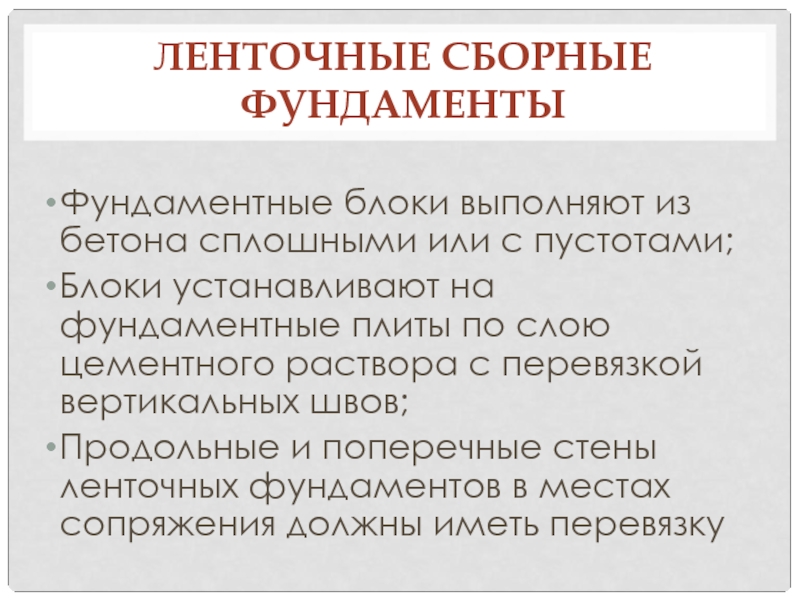

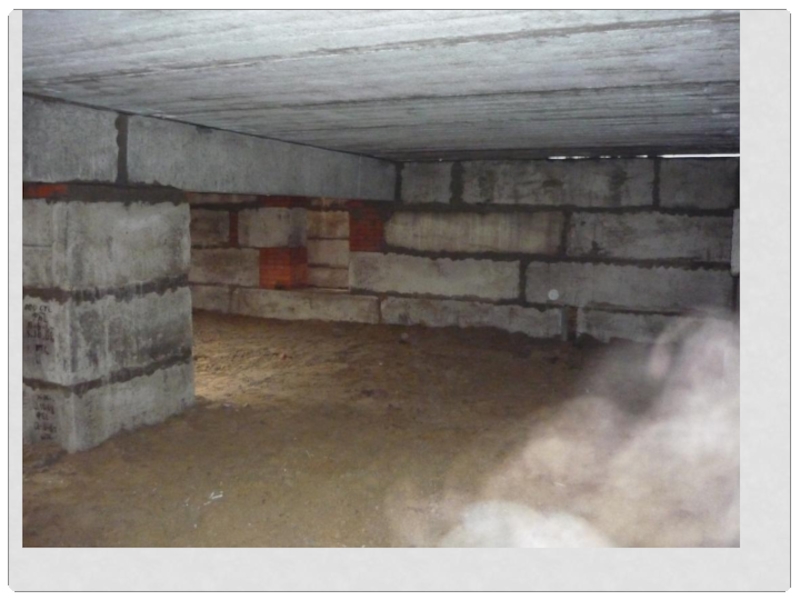

Слайд 30Ленточные сборные фундаменты
Фундаментные блоки выполняют из бетона сплошными или с
пустотами;
Блоки устанавливают на фундаментные плиты по слою цементного раствора с
перевязкой вертикальных швов;
Продольные и поперечные стены ленточных фундаментов в местах сопряжения должны иметь перевязку
Слайд 32Ленточные сборные фундаменты
1 – блок-подушка;
2 – армированный шов;
3
- фундаментный
стеновой блок;
4 – песчаная подушка;
5 –
набетонка;
6 – гидроизоляция;
7 – отмостка;
8 – стена;
9 – надподвальное
перекрытие;
10 – пол подвала;
11 – засыпка;
12 – сварная
арматурная сетка
Слайд 35Схема расположения элементов фундамента

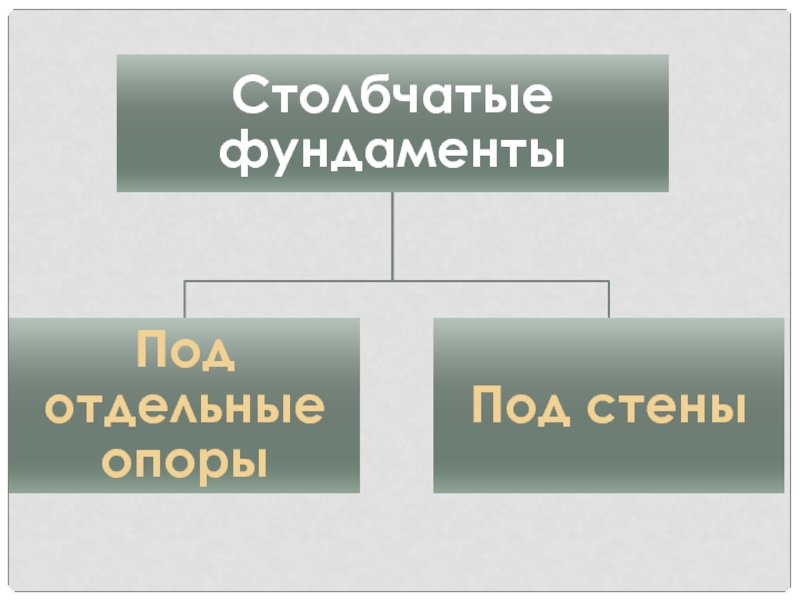

Слайд 36столбчатые фундаменты
Конструктивные решения

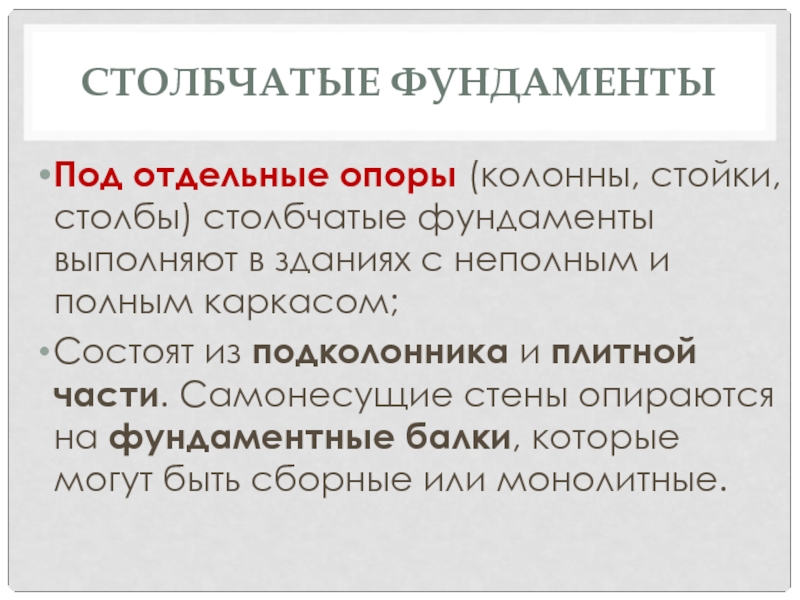

Слайд 38Столбчатые фундаменты
Под отдельные опоры (колонны, стойки, столбы) столбчатые фундаменты выполняют
в зданиях с неполным и полным каркасом;
Состоят из подколонника
и плитной части. Самонесущие стены опираются на фундаментные балки, которые могут быть сборные или монолитные.
Слайд 39Столбчатые фундаменты
1
2
3
4
5
1 – подколонник стаканного типа; 2 –
фундаментные плиты;
3 – фундаментная
балка; 4 – набетонки; 5 – монтажные
петли

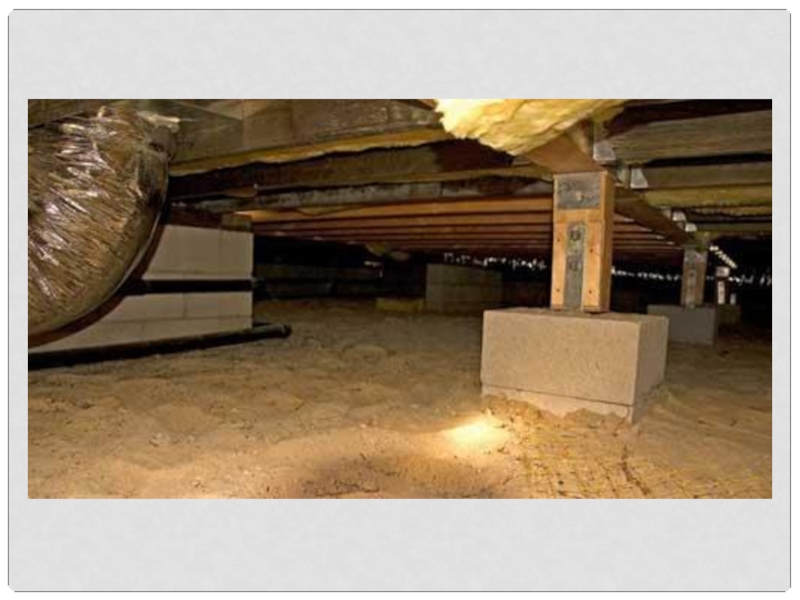

Слайд 40Столбчатые фундаменты
Под стены столбчатые фундаменты выполняют, если глубина заложения фундамента
более
2 м;
Располагаются под всеми углами и
пересечениями стен, а также под простенками несущих стен;
Расстояние между отдельными фундаментами не должно превышать 6 м;
По верху столбчатых фундаментов укладывают фундаментные балки (под балками выполняется засыпка песком толщиной 250-500 мм), на которые монтируют стены

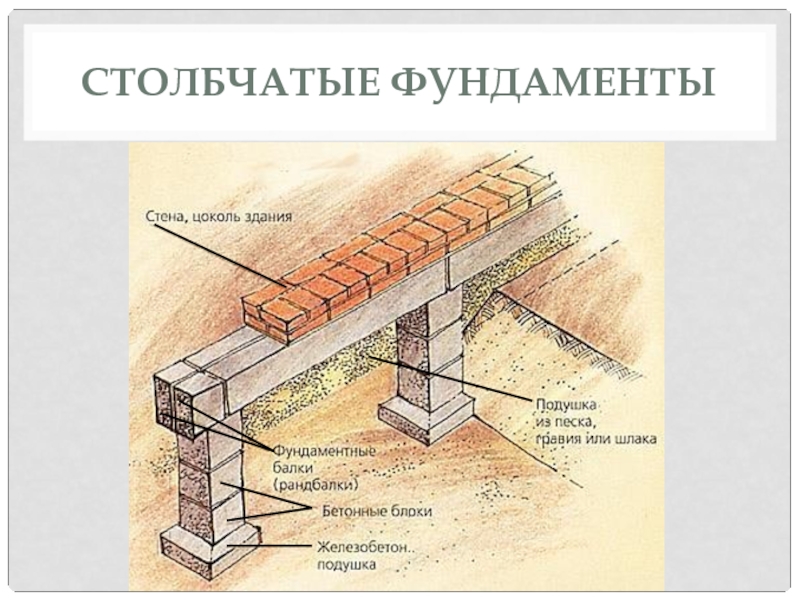

Слайд 42Столбчатые фундаменты
Конструктивные решения

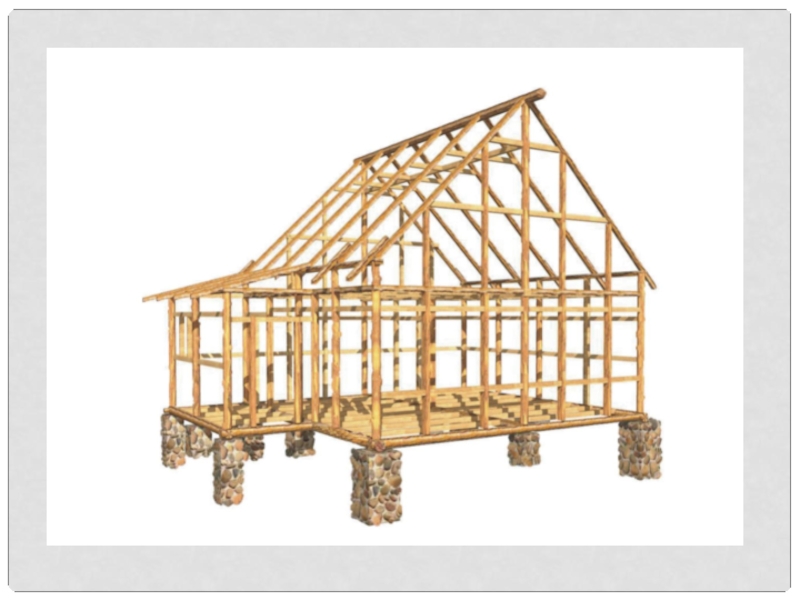

Слайд 43столбчатые монолитные фундаменты
Выполняют из бута, кирпича, бутобетона, бетона и железобетона
на месте строительства в опалубке;
Минимальные размеры сечений бутовых и бутобетонных
фундаментов – 500х500 мм, кирпичных – 380х380 мм, бетонных и железобетонных – 400х400 мм

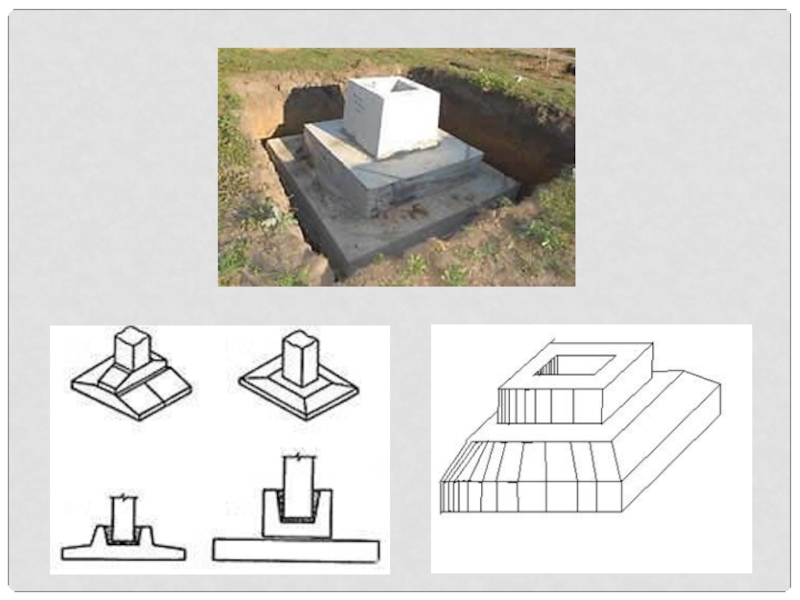

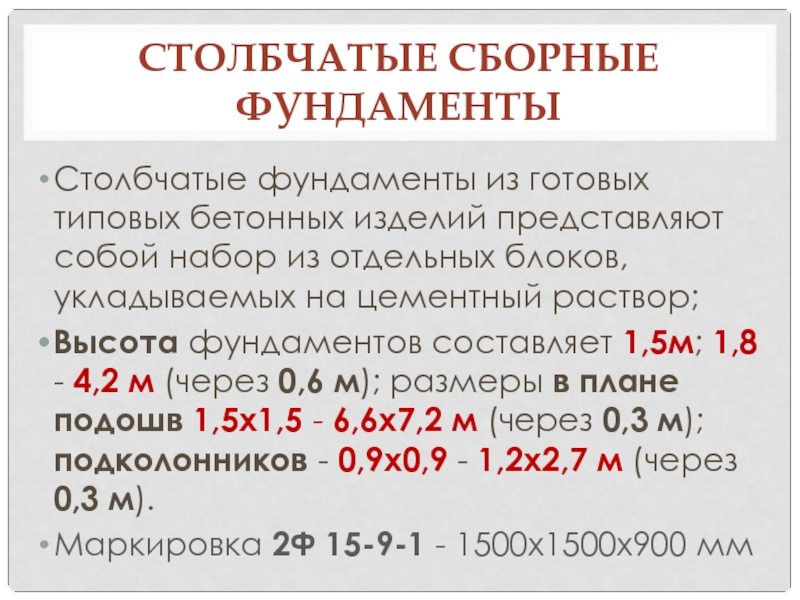

Слайд 50столбчатые сборные фундаменты
Столбчатые фундаменты из готовых типовых бетонных изделий представляют
собой набор из отдельных блоков, укладываемых на цементный раствор;
Высота фундаментов
составляет 1,5м; 1,8 - 4,2 м (через 0,6 м); размеры в плане подошв 1,5x1,5 - 6,6x7,2 м (через 0,3 м); подколонников - 0,9x0,9 - 1,2x2,7 м (через 0,3 м).
Маркировка 2Ф 15-9-1 - 1500x1500x900 мм

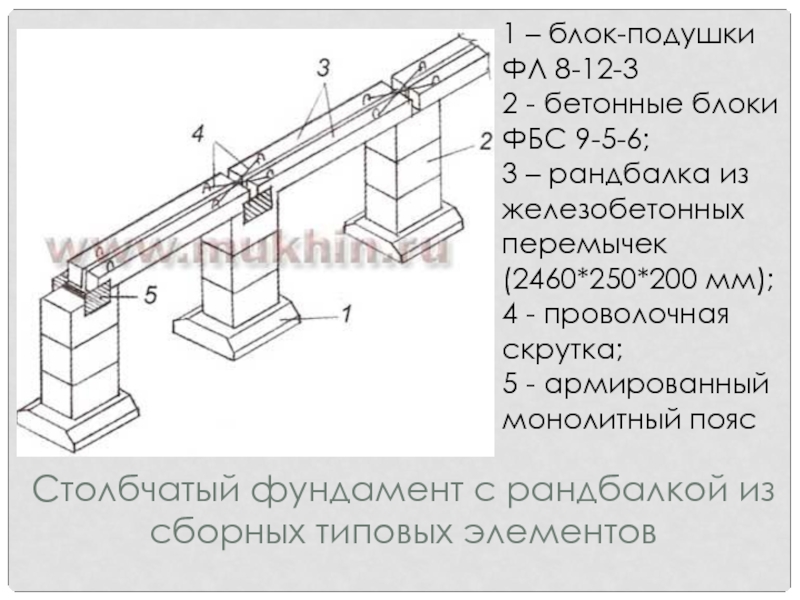

Слайд 521 – блок-подушки ФЛ 8-12-3
2 - бетонные блоки ФБС
9-5-6;
3 – рандбалка из железобетонных перемычек (2460*250*200 мм);
4
- проволочная скрутка;
5 - армированный монолитный пояс
Столбчатый фундамент с рандбалкой из сборных типовых элементов
Слайд 53Гидроизоляция
фундаментов
Конструктивные решения
Слайд 54Гидроизоляция фундаментов
Защита от поверхностных вод;
Защита фундаментов и стен подвала
от грунтовой сырости;
Защита фундаментов и стен подвала от грунтовых вод

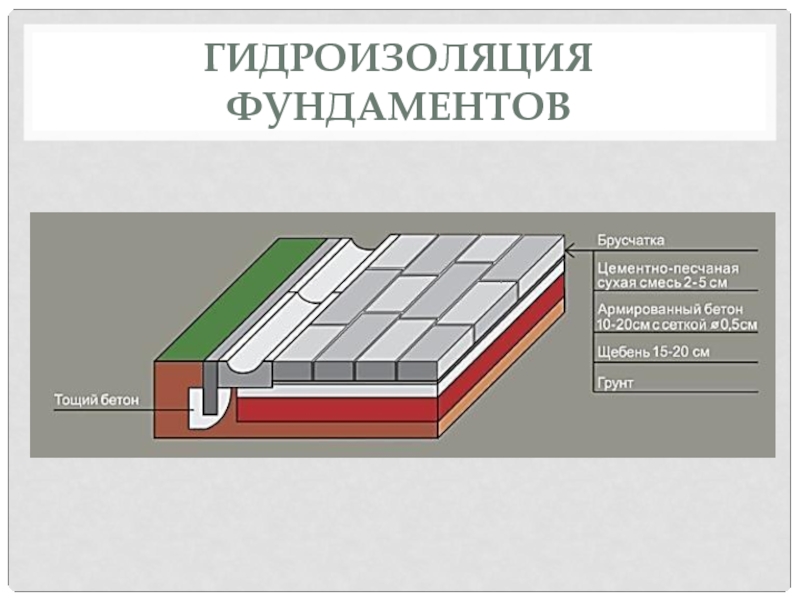

Слайд 55Гидроизоляция фундаментов
Для защиты фундамента и основания от поверхностных вод по
периметру здания устраивают водонепроницаемую отмостку;
Ширина отмостки 0.5 – 1.0 м,
на просадочных грунтах – 1.5 – 3.0 м

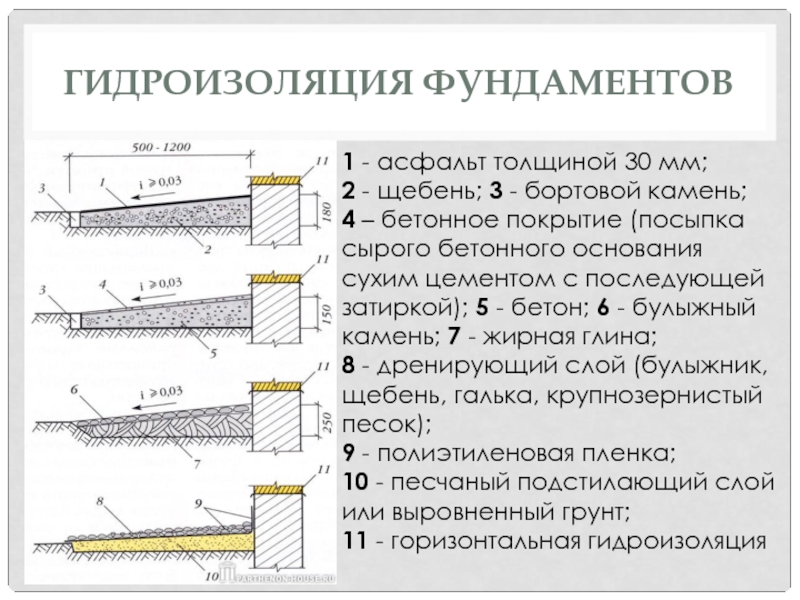

Слайд 58Гидроизоляция фундаментов
1 - асфальт толщиной 30 мм;
2 - щебень;
3 - бортовой камень;
4 – бетонное покрытие (посыпка сырого
бетонного основания сухим цементом с последующей затиркой); 5 - бетон; 6 - булыжный камень; 7 - жирная глина;
8 - дренирующий слой (булыжник, щебень, галька, крупнозернистый песок);
9 - полиэтиленовая пленка;
10 - песчаный подстилающий слой или выровненный грунт;
11 - горизонтальная гидроизоляция

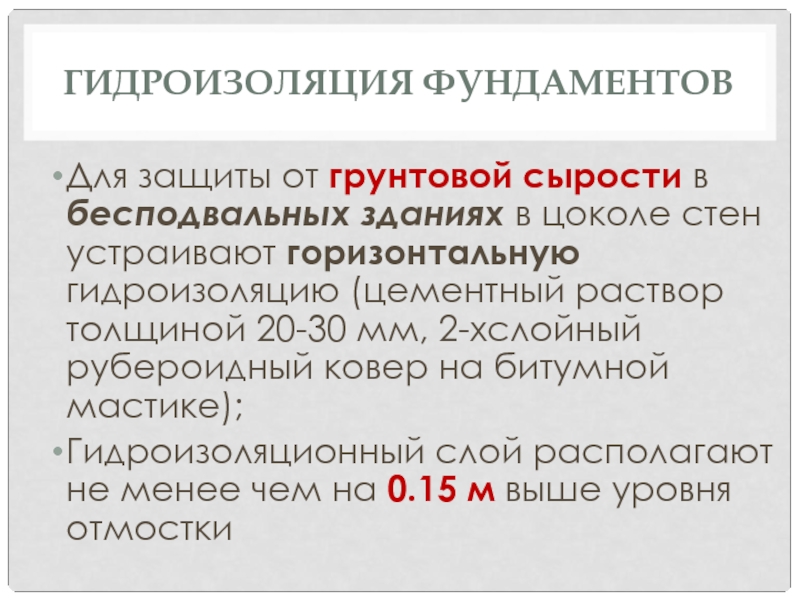

Слайд 60Гидроизоляция фундаментов
Для защиты от грунтовой сырости в бесподвальных зданиях в
цоколе стен устраивают горизонтальную гидроизоляцию (цементный раствор толщиной 20-30 мм,
2-хслойный рубероидный ковер на битумной мастике);
Гидроизоляционный слой располагают не менее чем на 0.15 м выше уровня отмостки

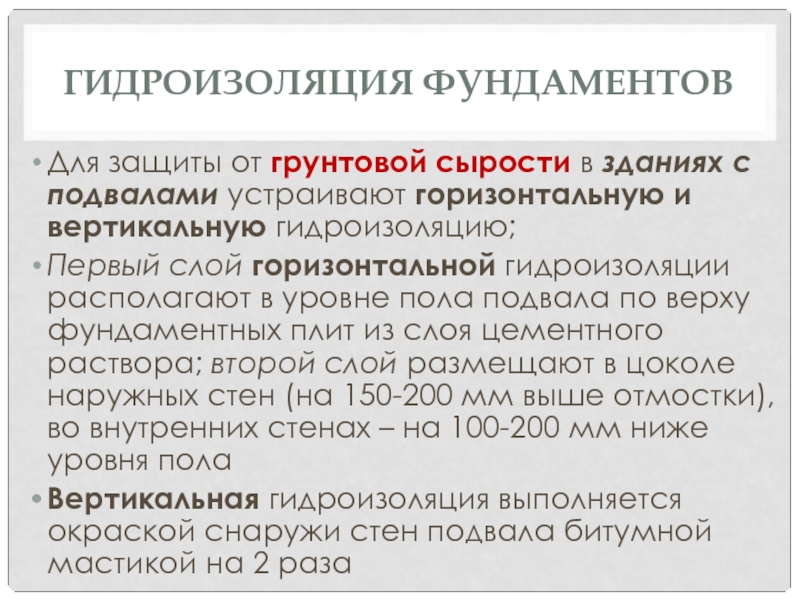

Слайд 61Гидроизоляция фундаментов
Для защиты от грунтовой сырости в зданиях с подвалами
устраивают горизонтальную и вертикальную гидроизоляцию;
Первый слой горизонтальной гидроизоляции располагают в
уровне пола подвала по верху фундаментных плит из слоя цементного раствора; второй слой размещают в цоколе наружных стен (на 150-200 мм выше отмостки), во внутренних стенах – на 100-200 мм ниже уровня пола
Вертикальная гидроизоляция выполняется окраской снаружи стен подвала битумной мастикой на 2 раза

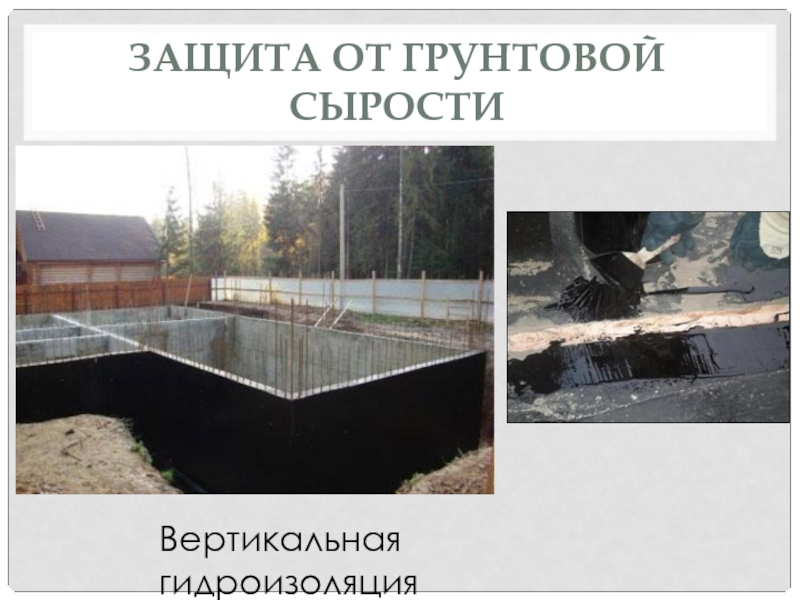

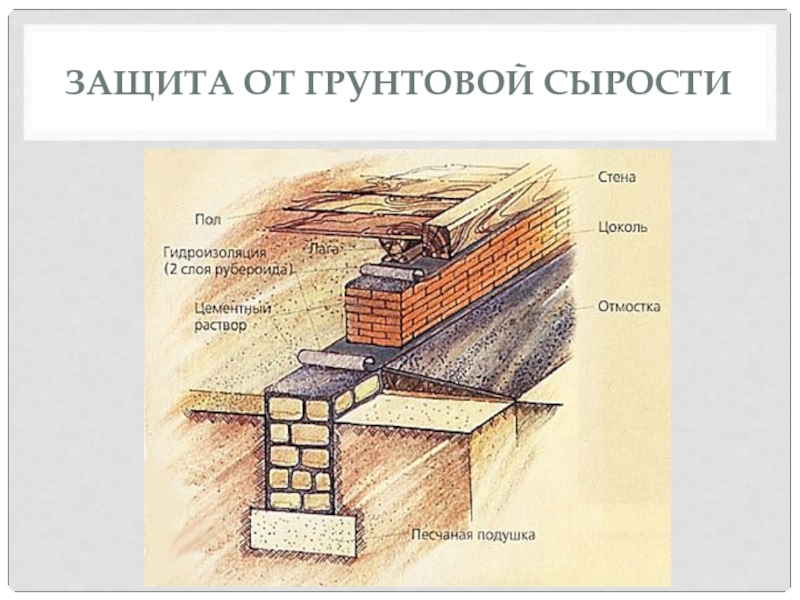

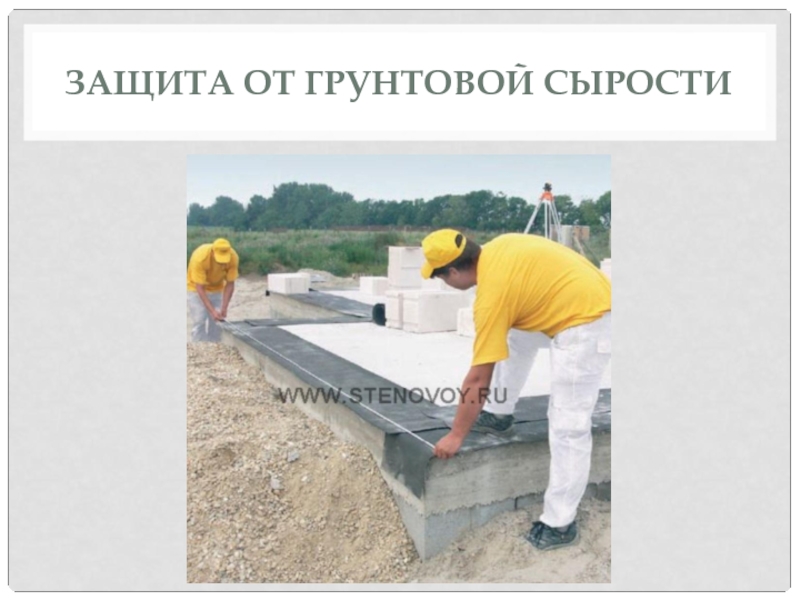

Слайд 64Защита от грунтовой сырости
Вертикальная гидроизоляция

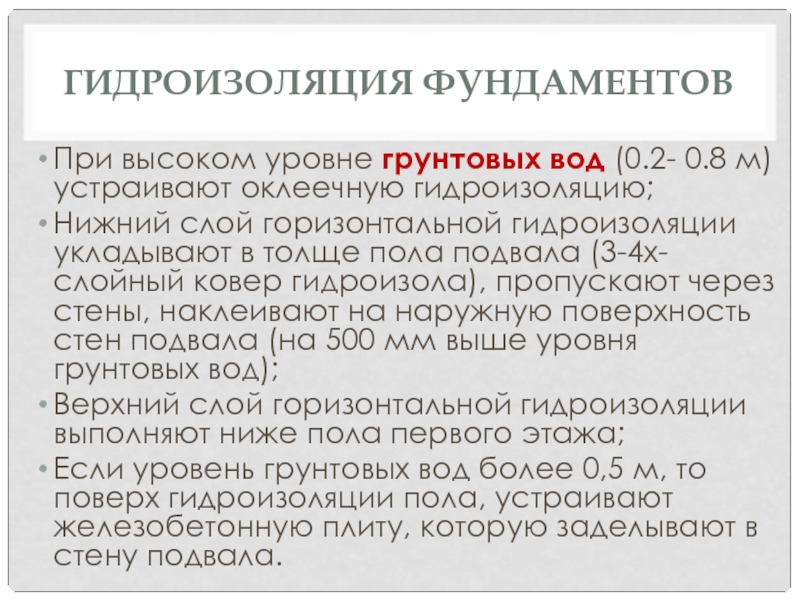

Слайд 65Гидроизоляция фундаментов
При высоком уровне грунтовых вод (0.2- 0.8 м) устраивают
оклеечную гидроизоляцию;
Нижний слой горизонтальной гидроизоляции укладывают в толще пола подвала
(3-4х- слойный ковер гидроизола), пропускают через стены, наклеивают на наружную поверхность стен подвала (на 500 мм выше уровня грунтовых вод);
Верхний слой горизонтальной гидроизоляции выполняют ниже пола первого этажа;
Если уровень грунтовых вод более 0,5 м, то поверх гидроизоляции пола, устраивают железобетонную плиту, которую заделывают в стену подвала.

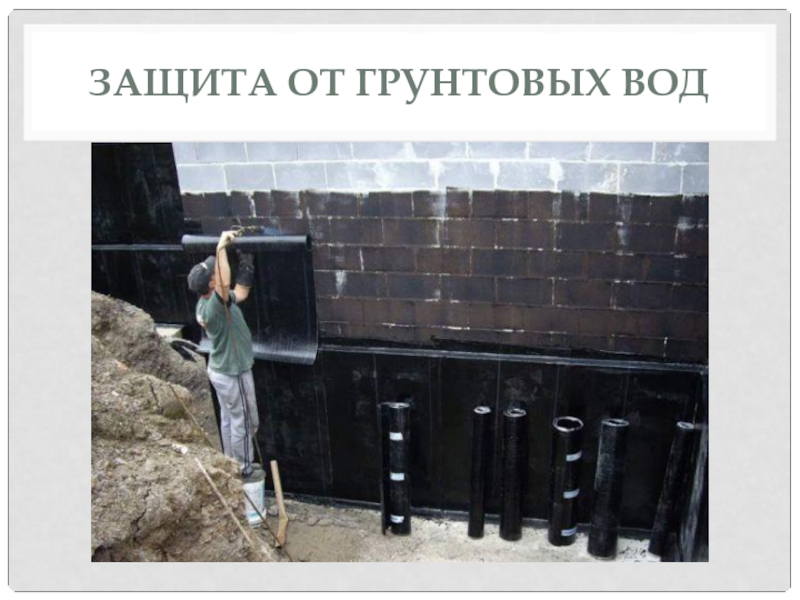

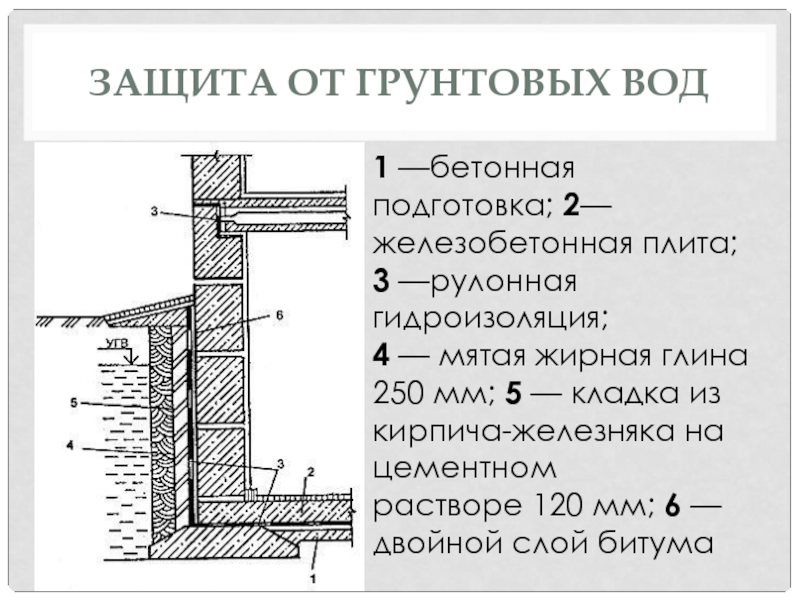

Слайд 66Защита от грунтовых вод
1 —бетонная подготовка; 2—железобетонная плита; 3 —рулонная
гидроизоляция;
4 — мятая жирная глина 250 мм; 5 — кладка
из кирпича-железняка на цементном
растворе 120 мм; 6 — двойной слой битума

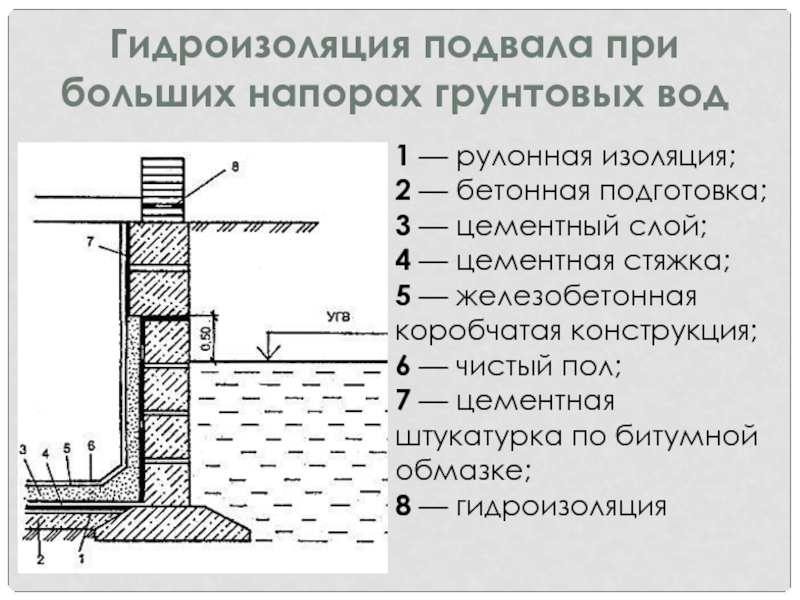

Слайд 671 — рулонная изоляция;
2 — бетонная подготовка; 3 —
цементный слой;
4 — цементная стяжка;
5 — железобетонная коробчатая
конструкция;
6 — чистый пол;
7 — цементная штукатурка по битумной обмазке;
8 — гидроизоляция
Гидроизоляция подвала при больших напорах грунтовых вод

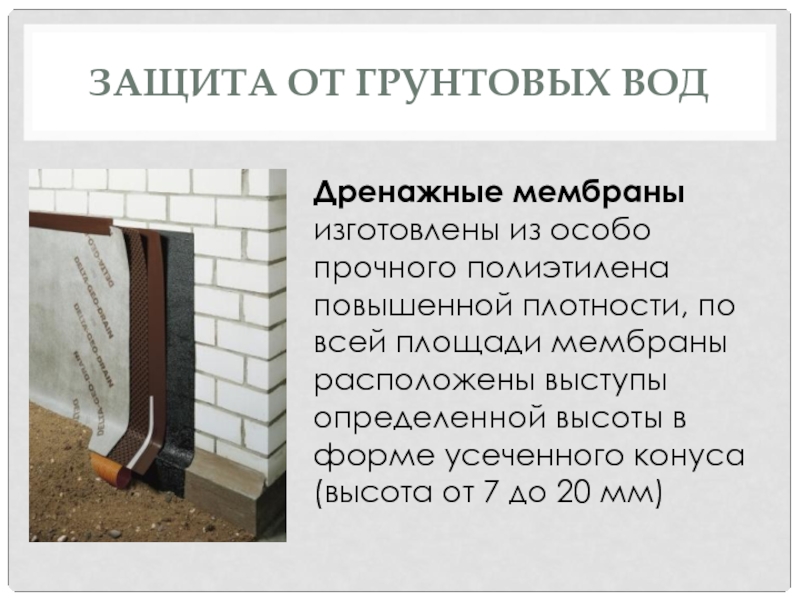

Слайд 68Защита от грунтовых вод
Дренажные мембраны
изготовлены из особо прочного полиэтилена повышенной
плотности, по всей площади мембраны расположены выступы определенной высоты в
форме усеченного конуса (высота от 7 до 20 мм)

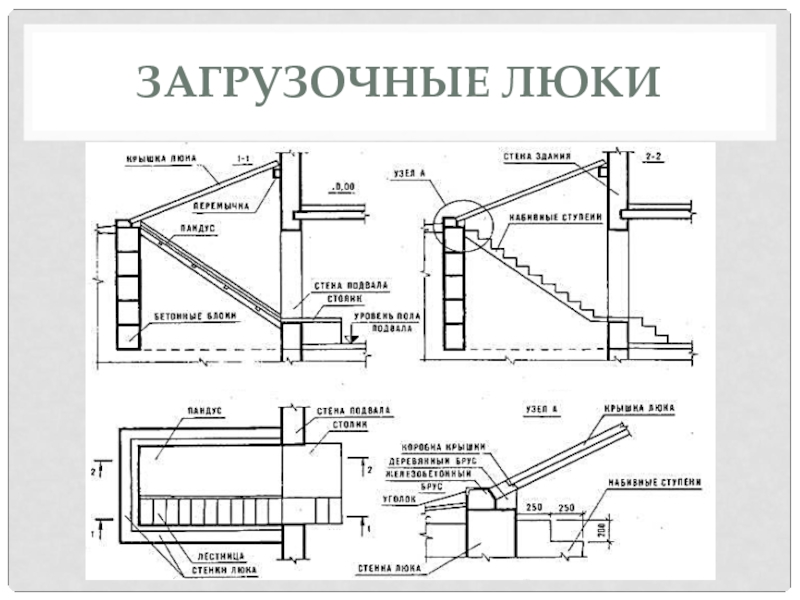

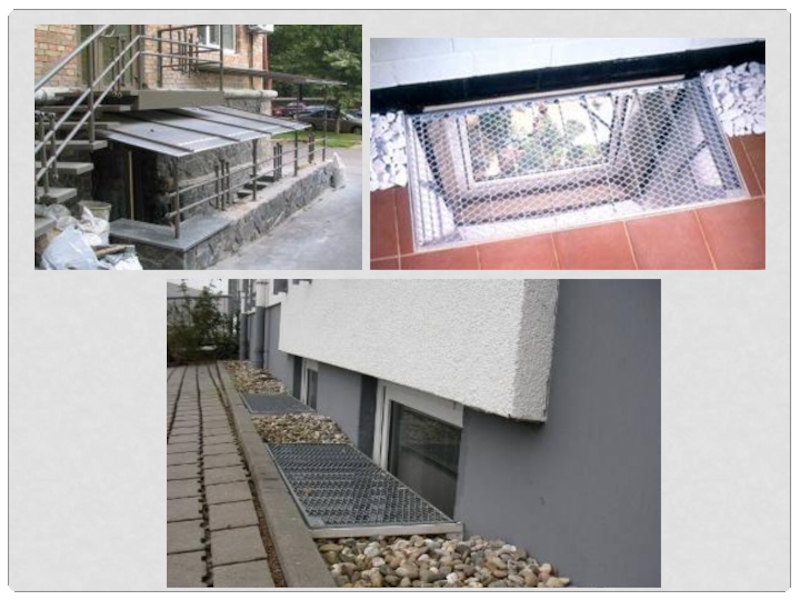

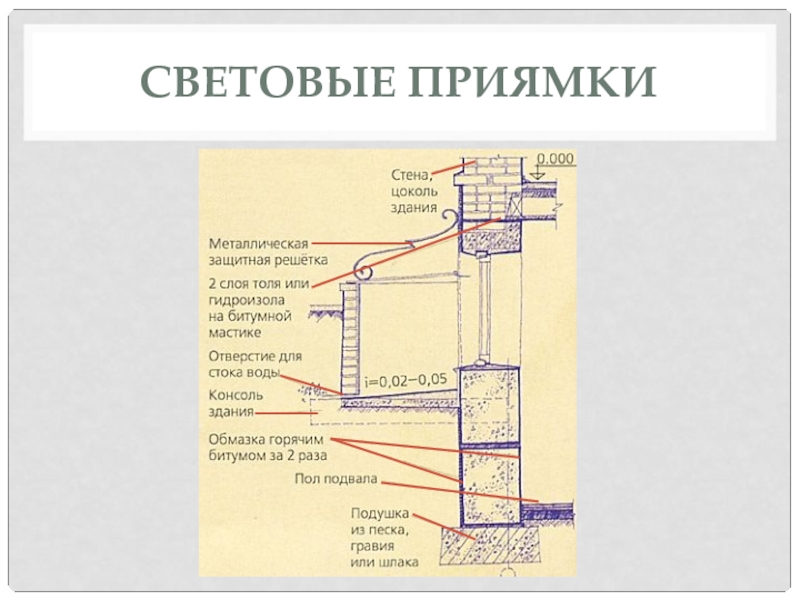

Слайд 71Световые приямки
загрузочные люки
При устройстве под зданием подвала для его эксплуатации
могут проектироваться специальные входы в подвал, световые приямки, загрузочные люки;
Стенки
приямков выполняют из железобетона или кирпича, сверху их ограждают стальной решеткой; дно устраивают с уклоном от стен здания

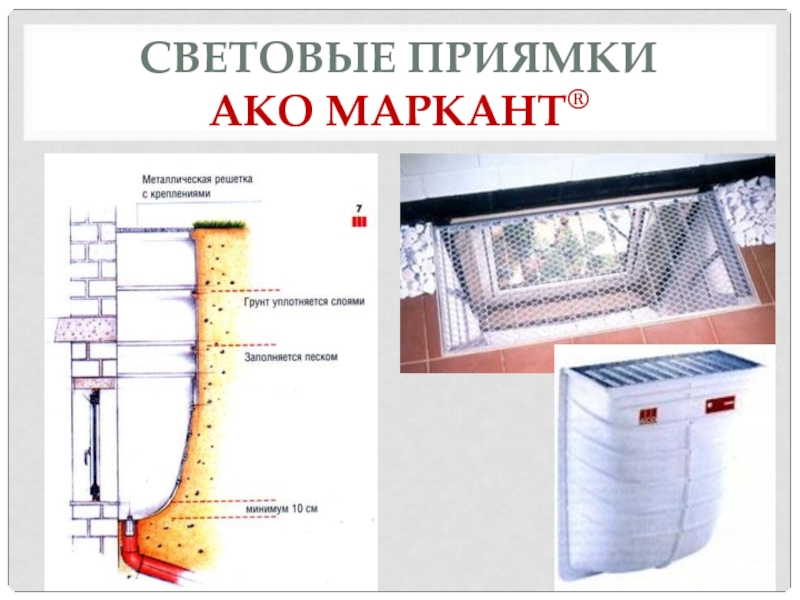

Слайд 75Световые приямки
АКО Маркант®
Материал изготовления – высокопрочный полипропилен;
Отраженный от поверхности
приямка дневной свет создает достаточную освещенность в подвальном помещении;
Все приямки
снабжены металлическими решетками под пешеходную или автомобильную нагрузку;
Дождевая вода стекает по гладким стенкам приямка к выпускному отверстию в нижней точке и выводится через сифон в канализацию или пристенный дренаж
