Функциональная схема системы автоматизации

функционально-блочную структуру отдельных узлов автоматического контроля, управления и регулирования технологического

процесса.
Составляют функциональную схему автоматизации узла, агрегата или объекта в соответствии с ГОСТ 21404-85 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах». Применение этого стандарта является обязательным для всех проектных организаций. В нем установлены условные обозначения приборов, средств автоматизации и линий связи между ними, применяемые при выполнении схем автоматизации технологических процессов.

измерения технологических параметров;
выбор основных технических средств автоматизации;
выбор исполнительных

механизмов, регулирующих и запорных органов, управляемых автоматически или дистанционно;
размещение средств автоматизации на щитах, пультах, технологическом оборудовании и трубопроводах и т.п.
Технологическое оборудование изображают упрощенно, без масштаба таким образом, чтобы давалось представление о принципе работы и взаимодействии со средствами автоматизации. Обычно изображают характерный контур объекта автоматизации.

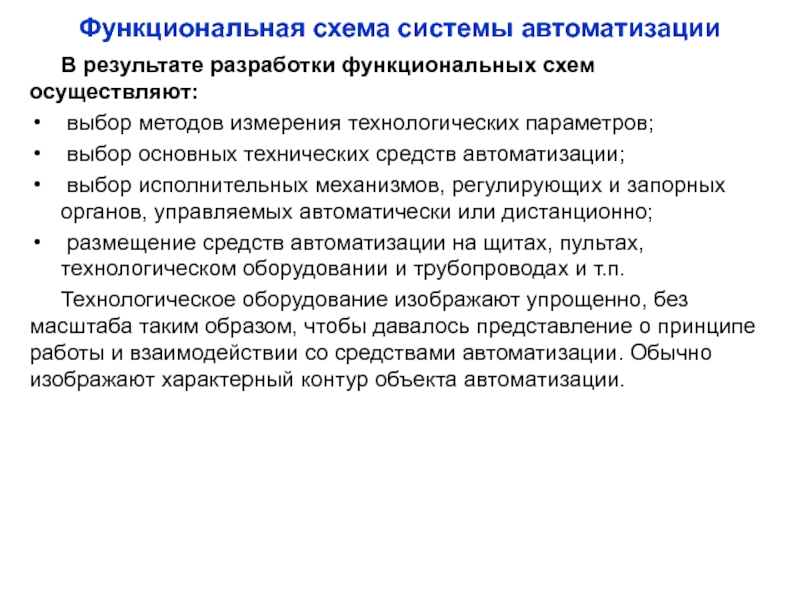

Функциональная схема системы автоматизации

измерения технологических параметров;
выбор основных технических средств автоматизации;
выбор исполнительных

механизмов, регулирующих и запорных органов, управляемых автоматически или дистанционно;
размещение средств автоматизации на щитах, пультах, технологическом оборудовании и трубопроводах и т.п.
Технологическое оборудование изображают упрощенно, без масштаба таким образом, чтобы давалось представление о принципе работы и взаимодействии со средствами автоматизации. Обычно изображают характерный контур объекта автоматизации.

Функциональная схема системы автоматизации

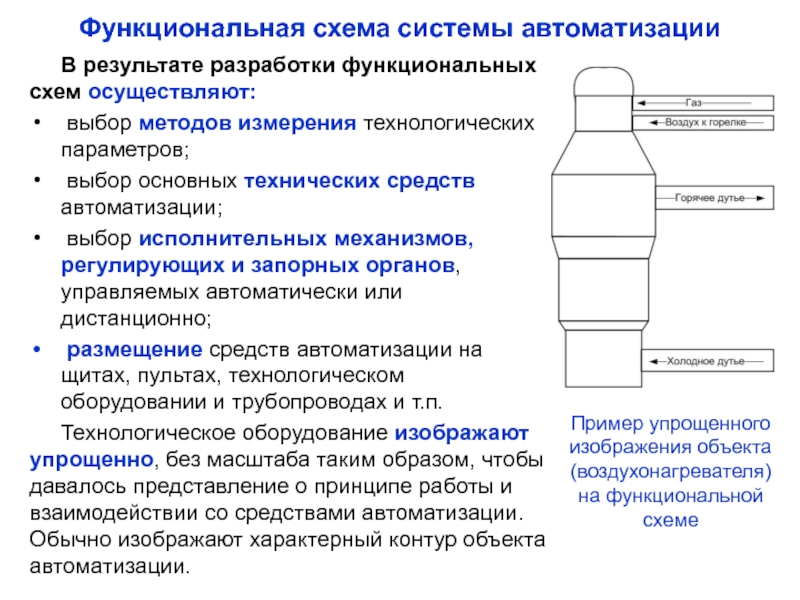

Пример упрощенного изображения объекта (воздухонагревателя) на функциональной схеме

с цифровыми индексами в разрывах.
На трубопроводах, на которых предусматривается установка

отборных устройств и регулирующих органов, указывают диаметры условных проходов.
Приборы, средства автоматизации, электрические устройства, элементы вычислительной техники и линии связи между ними на функциональных схемах автоматизации изображают по ГОСТ 21. 404-85 с помощью условных обозначений.

Функциональная схема системы автоматизации

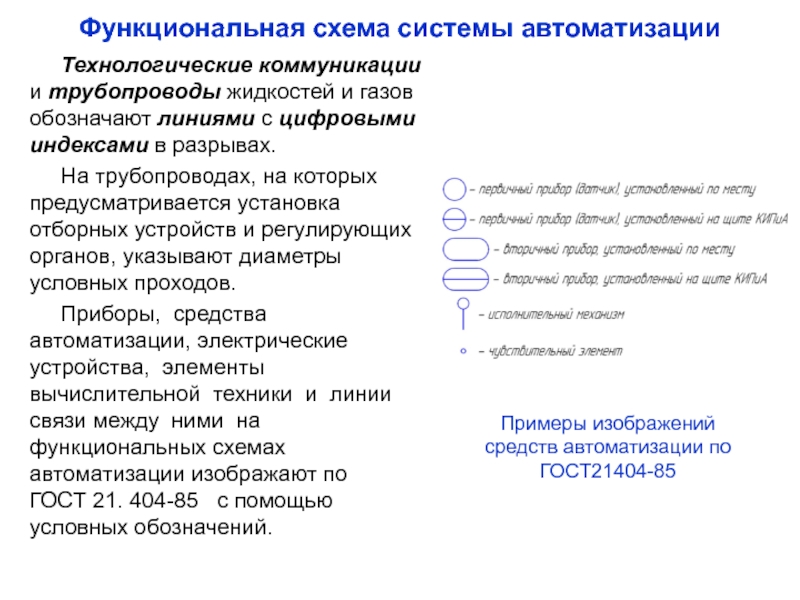

Примеры изображений средств автоматизации по ГОСТ21404-85

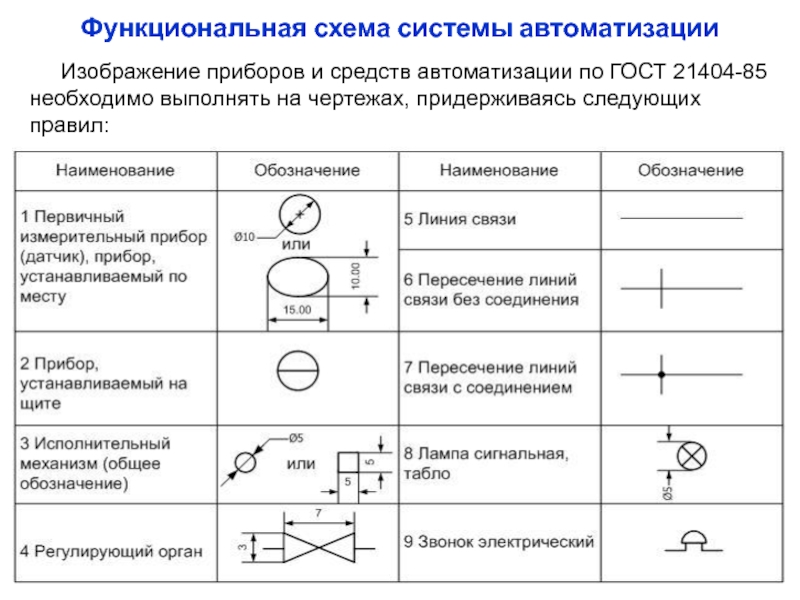

21404-85 необходимо выполнять на чертежах, придерживаясь следующих правил:

буквенных обозначений, которые наносят на чертеже на изображение прибора.

Функциональная схема системы автоматизации

Принципы построения условных обозначений прибора по ГОСТ 21.404-85

схема системы автоматизации

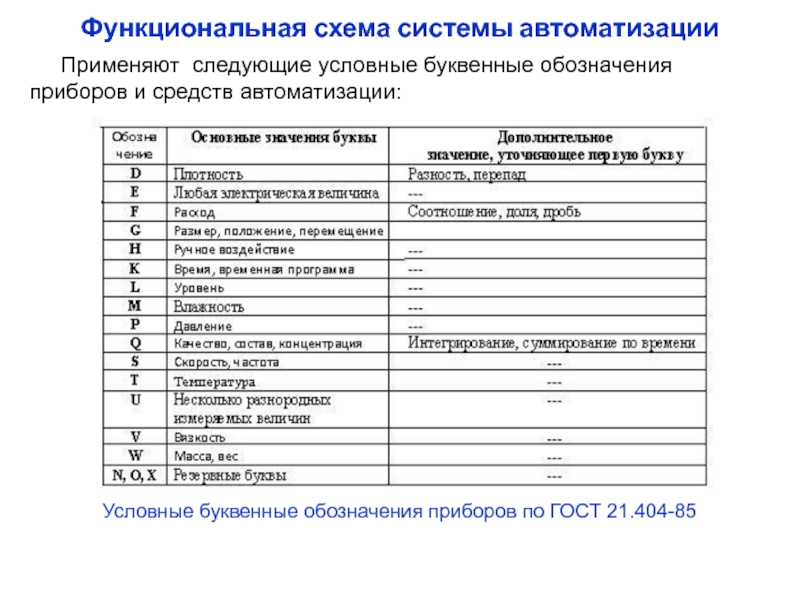

Условные буквенные обозначения приборов по ГОСТ 21.404-85

автоматизации
Условные буквенные обозначения выполняемых прибором функций по ГОСТ 21.404-85

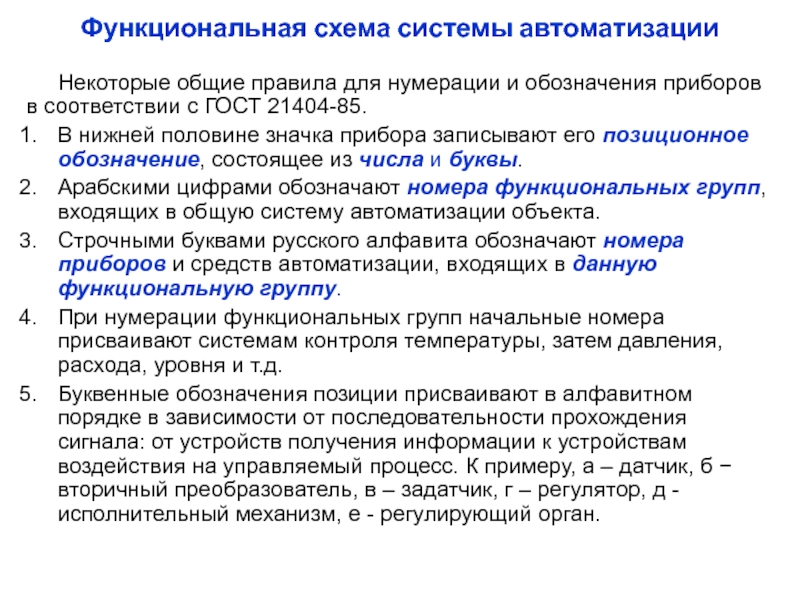

с ГОСТ 21404-85.
В нижней половине значка прибора записывают его позиционное

обозначение, состоящее из числа и буквы.
Арабскими цифрами обозначают номера функциональных групп, входящих в общую систему автоматизации объекта.
Строчными буквами русского алфавита обозначают номера приборов и средств автоматизации, входящих в данную функциональную группу.
При нумерации функциональных групп начальные номера присваивают системам контроля температуры, затем давления, расхода, уровня и т.д.
Буквенные обозначения позиции присваивают в алфавитном порядке в зависимости от последовательности прохождения сигнала: от устройств получения информации к устройствам воздействия на управляемый процесс. К примеру, а – датчик, б − вторичный преобразователь, в – задатчик, г – регулятор, д - исполнительный механизм, е - регулирующий орган.

Функциональная схема системы автоматизации

с ГОСТ 21404-85.
Позиции присваиваются всем приборам и устройствам автоматики, изображенным

на функциональной схеме, и сохраняются во всех материалах проекта автоматизации.
Позиционные обозначения средств автоматизации, изображаемых не окружностями, проставляют рядом с графическим изображением (по возможности с правой стороны или над ним).
У изображенных на функциональных схемах приборов электроаппаратуры (магнитных пускателей, переключателей, ключей и кнопок дистанционного управления, сигнальных лампочек и т.п.) позиционные обозначения должны соответствовать обозначениям, принятым в принципиальных электрических схемах.

Функциональная схема системы автоматизации

21404-85

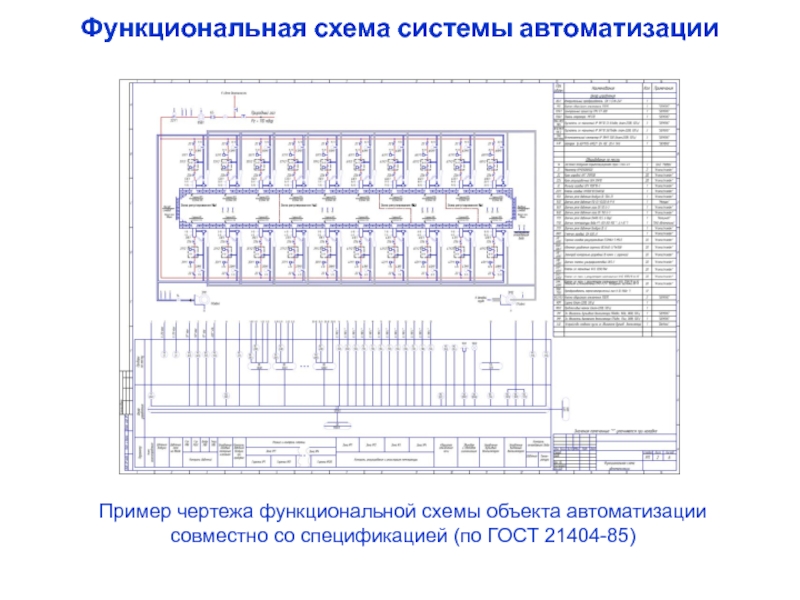

со спецификацией (по ГОСТ 21404-85)
