ГБПОУ РК “ Симферопольский автотранспортный техникум ” ” Балансирная подвеска

2020

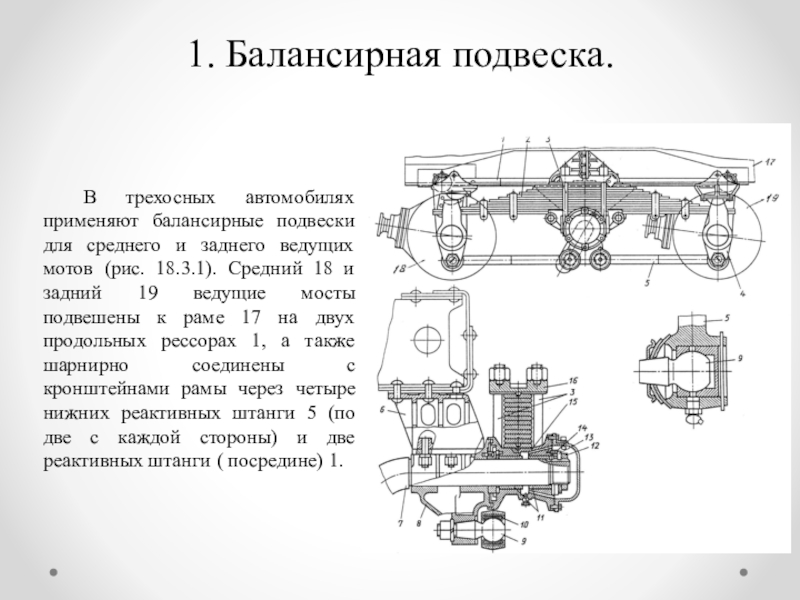

среднего и заднего ведущих мотов (рис. 18.3.1). Средний 18 и

задний 19 ведущие мосты подвешены к раме 17 на двух продольных рессорах 1, а также шарнирно соединены с кронштейнами рамы через четыре нижних реактивных штанги 5 (по две с каждой стороны) и две реактивных штанги ( посредине) 1.

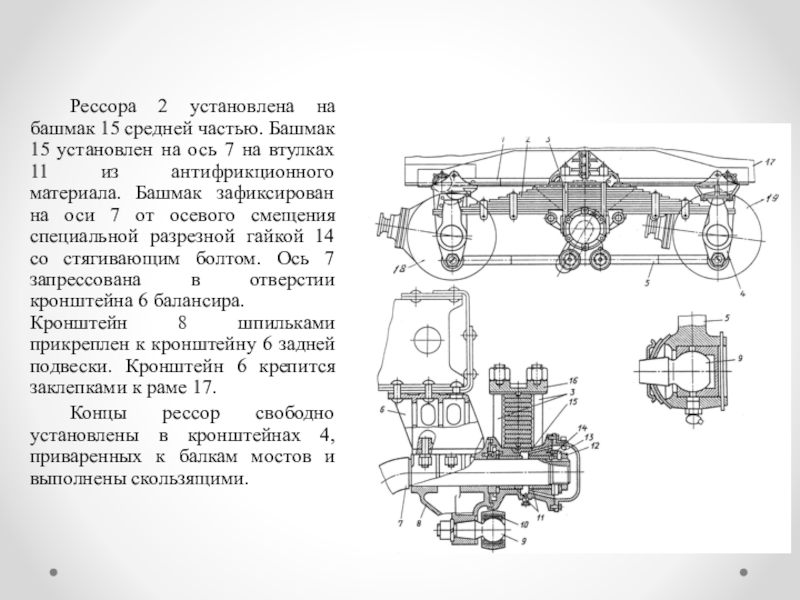

установлен на ось 7 на втулках 11 из антифрикционного материала.

Башмак зафиксирован на оси 7 от осевого смещения специальной разрезной гайкой 14 со стягивающим болтом. Ось 7 запрессована в отверстии кронштейна 6 балансира. Кронштейн 8 шпильками прикреплен к кронштейну 6 задней подвески. Кронштейн 6 крепится заклепками к раме 17.
Концы рессор свободно установлены в кронштейнах 4, приваренных к балкам мостов и выполнены скользящими.

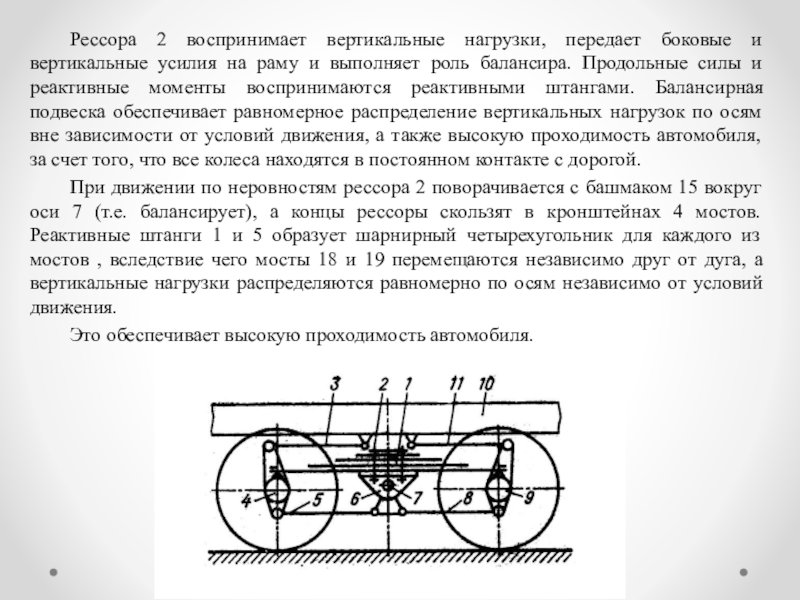

на раму и выполняет роль балансира. Продольные силы и реактивные

моменты воспринимаются реактивными штангами. Балансирная подвеска обеспечивает равномерное распределение вертикальных нагрузок по осям вне зависимости от условий движения, а также высокую проходимость автомобиля, за счет того, что все колеса находятся в постоянном контакте с дорогой.
При движении по неровностям рессора 2 поворачивается с башмаком 15 вокруг оси 7 (т.е. балансирует), а концы рессоры скользят в кронштейнах 4 мостов. Реактивные штанги 1 и 5 образует шарнирный четырехугольник для каждого из мостов , вследствие чего мосты 18 и 19 перемещаются независимо друг от дуга, а вертикальные нагрузки распределяются равномерно по осям независимо от условий движения.
Это обеспечивает высокую проходимость автомобиля.

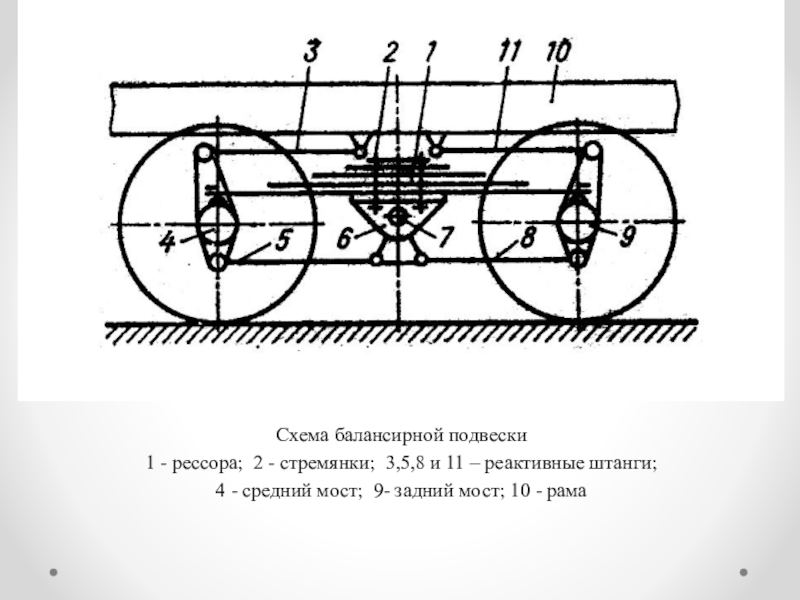

и 11 – реактивные штанги;
4 - средний мост; 9-

задний мост; 10 - рама

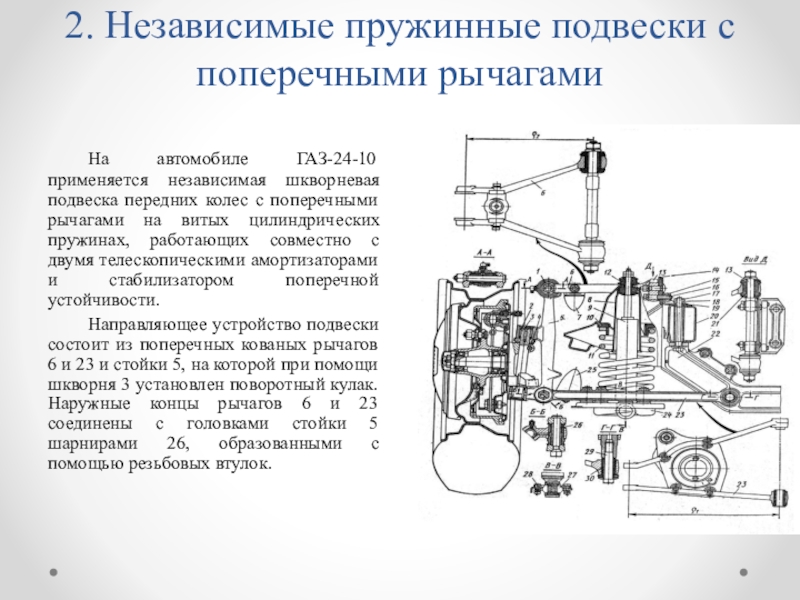

применяется независимая шкворневая подвеска передних колес с поперечными рычагами на

витых цилиндрических пружинах, работающих совместно с двумя телескопическими амортизаторами и стабилизатором поперечной устойчивости.
Направляющее устройство подвески состоит из поперечных кованых рычагов 6 и 23 и стойки 5, на которой при помощи шкворня 3 установлен поворотный кулак. Наружные концы рычагов 6 и 23 соединены с головками стойки 5 шарнирами 26, образованными с помощью резьбовых втулок.

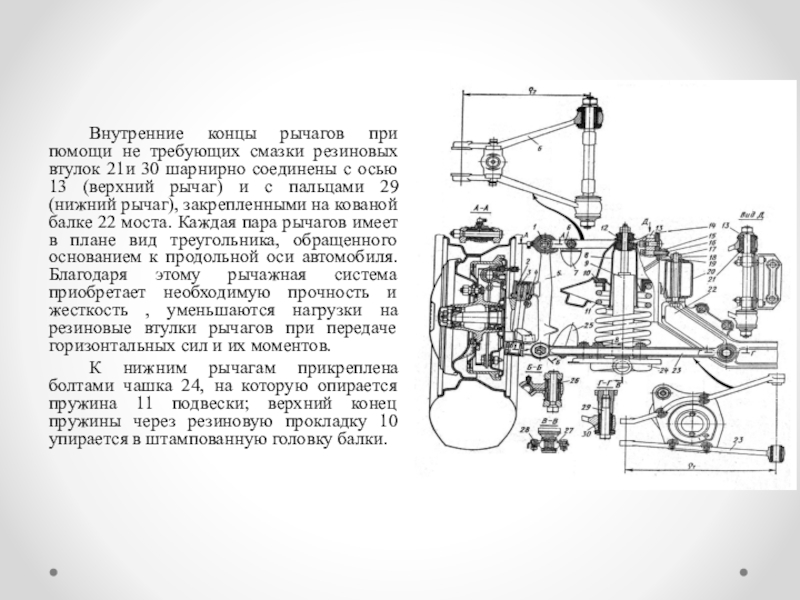

21и 30 шарнирно соединены с осью 13 (верхний рычаг) и

с пальцами 29 (нижний рычаг), закрепленными на кованой балке 22 моста. Каждая пара рычагов имеет в плане вид треугольника, обращенного основанием к продольной оси автомобиля. Благодаря этому рычажная система приобретает необходимую прочность и жесткость , уменьшаются нагрузки на резиновые втулки рычагов при передаче горизонтальных сил и их моментов.
К нижним рычагам прикреплена болтами чашка 24, на которую опирается пружина 11 подвески; верхний конец пружины через резиновую прокладку 10 упирается в штампованную головку балки.

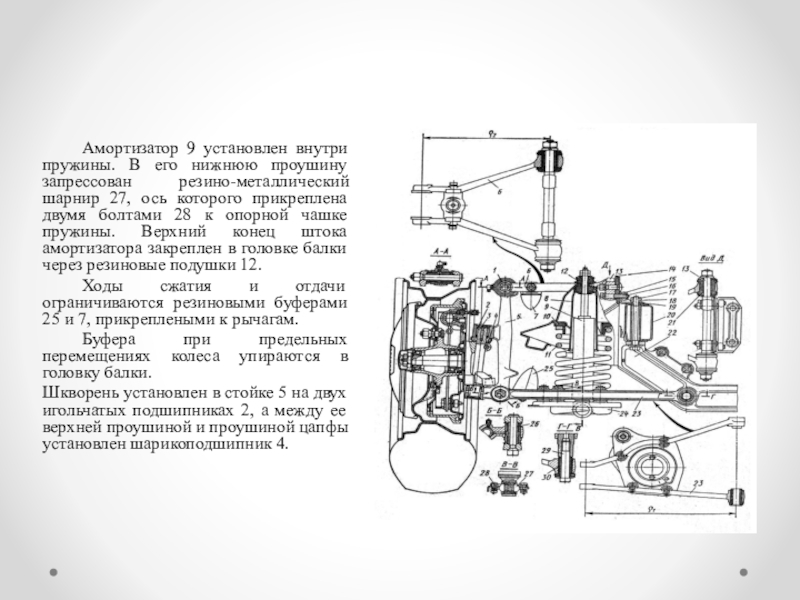

резино-металлический шарнир 27, ось которого прикреплена двумя болтами 28 к

опорной чашке пружины. Верхний конец штока амортизатора закреплен в головке балки через резиновые подушки 12.
Ходы сжатия и отдачи ограничиваются резиновыми буферами 25 и 7, прикреплеными к рычагам.
Буфера при предельных перемещениях колеса упираются в головку балки.
Шкворень установлен в стойке 5 на двух игольчатых подшипниках 2, а между ее верхней проушиной и проушиной цапфы установлен шарикоподшипник 4.

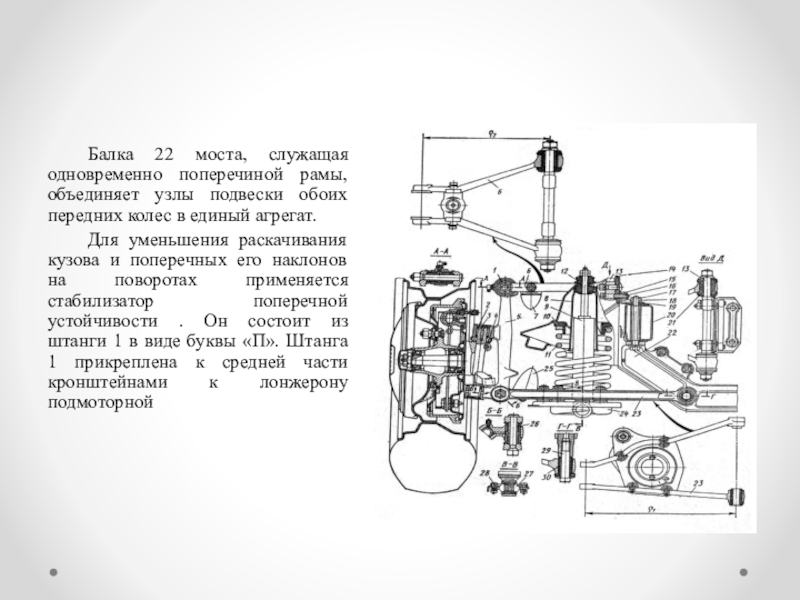

обоих передних колес в единый агрегат.
Для уменьшения раскачивания кузова

и поперечных его наклонов на поворотах применяется стабилизатор поперечной устойчивости . Он состоит из штанги 1 в виде буквы «П». Штанга 1 прикреплена к средней части кронштейнами к лонжерону подмоторной

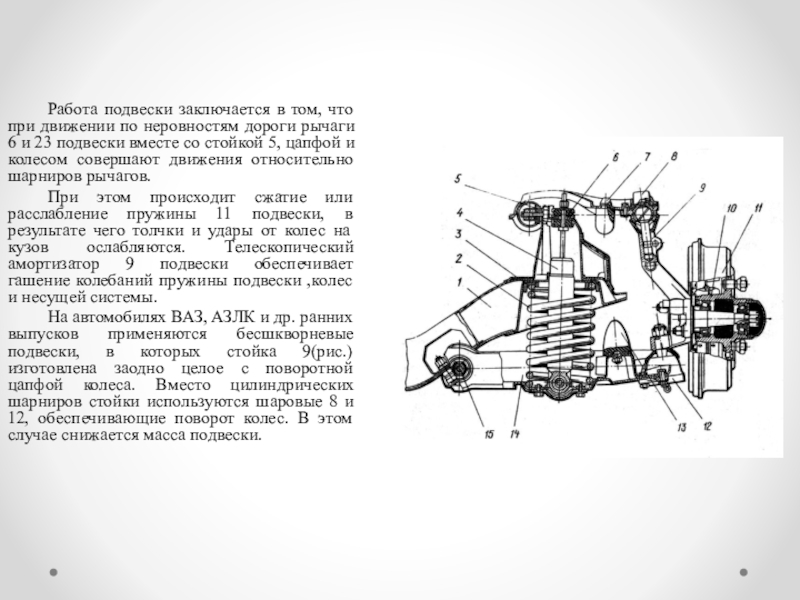

дороги рычаги 6 и 23 подвески вместе со стойкой 5,

цапфой и колесом совершают движения относительно шарниров рычагов.
При этом происходит сжатие или расслабление пружины 11 подвески, в результате чего толчки и удары от колес на кузов ослабляются. Телескопический амортизатор 9 подвески обеспечивает гашение колебаний пружины подвески ,колес и несущей системы.
На автомобилях ВАЗ, АЗЛК и др. ранних выпусков применяются бесшкворневые подвески, в которых стойка 9(рис.) изготовлена заодно целое с поворотной цапфой колеса. Вместо цилиндрических шарниров стойки используются шаровые 8 и 12, обеспечивающие поворот колес. В этом случае снижается масса подвески.

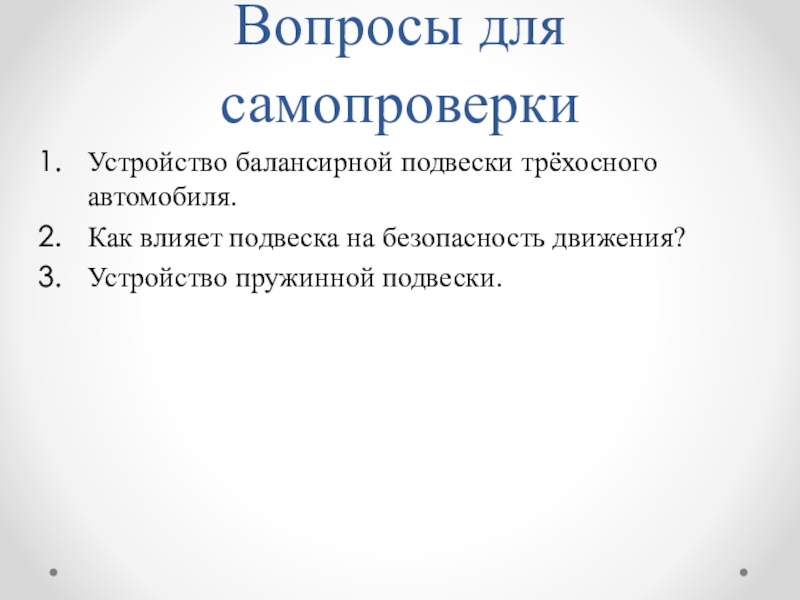

безопасность движения?
Устройство пружинной подвески.
