ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СТРОИТЕЛЬСТВЕ ТОННЕЛЕЙ

Содержание

В зависимости от назначения тоннели объединяют в следующие основные группы: на путях сообщения (железнодорожные, метрополитена, автодорожные, судоходные, пешеходные); гидротехнические (подводящие и отводящие тоннели гидростанций, для водоснабжения, ирригационные для орошения и

Слайды и текст этой презентации

Слайд 1ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СТРОИТЕЛЬСТВЕ ТОННЕЛЕЙ
1. Виды тоннелей

ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СТРОИТЕЛЬСТВЕ ТОННЕЛЕЙ 1. Виды тоннелей

Слайд 2В зависимости от назначения тоннели объединяют в следующие основные группы:


на путях сообщения (железнодорожные, метрополитена, автодорожные, судоходные, пешеходные);
гидротехнические (подводящие

и отводящие тоннели гидростанций, для водоснабжения, ирригационные для орошения и обводнения терри­торий);
В зависимости от назначения тоннели объединяют в следующие основные группы:  на путях сообщения (железнодорожные, метрополитена, автодорожные,

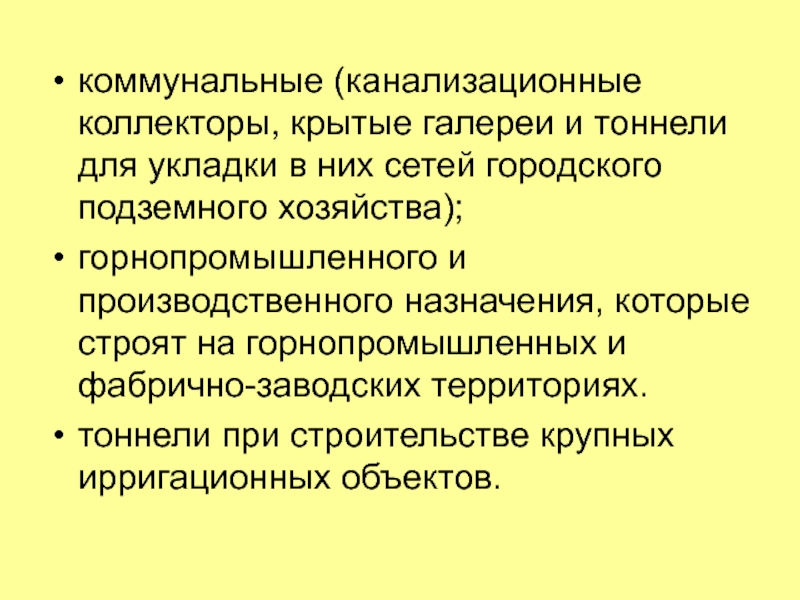

Слайд 3коммунальные (канализационные коллекторы, крытые галереи и тоннели для укладки в

них сетей городского подземного хозяйства);
горнопромышленного и производственного назначения, которые строят

на горнопромышленных и фабрично-заводских территориях.
тоннели при строительстве крупных ирригационных объектов.
коммунальные (канализационные коллекторы, крытые галереи и тоннели для укладки в них сетей городского подземного хозяйства);горнопромышленного и производственного

Слайд 4В зависимости от места расположения и назначения тоннелей установилась следующая

классификация:
Горные тоннели, сооружаемые под массивами и водоразделами.

Подводные тоннели, сооружаемые под

каналами, реками, озерами и морскими проливами.

Городские тоннели, сооружаемые под проездами и застроенными кварталами.
В зависимости от места расположения и назначения тоннелей установилась следующая классификация: Горные тоннели, сооружаемые под массивами и

Слайд 52. Способы сооружения тоннелей

2. Способы сооружения тоннелей

Слайд 6
Тоннели мелкого заложения обычно сооружают открытым способом.


На застроенных территориях

для строительства тоннелей мелкого заложения применяют траншейный способ.

Тоннели мелкого заложения обычно сооружают открытым способом. На застроенных территориях для строительства тоннелей мелкого заложения применяют траншейный

Слайд 7

Строительство горных тоннелей начинают непосредственно на дневной поверхности.


Тоннели метрополитена

сооружают обычно посредством вертикальных стволов.

Строительство горных тоннелей начинают непосредственно на дневной поверхности. Тоннели метрополитена сооружают обычно посредством вертикальных стволов.

Слайд 8Строительство тоннелей открытым способом начинают с забивки металлических свай двутаврового

профиля по контуру будущих стен тоннеля.

Строительство тоннелей открытым способом начинают с забивки металлических свай двутаврового профиля по контуру будущих стен тоннеля.

Слайд 9Затем производят выемку грунта из котлована. По мере углубления

котлована между сваями устанавливают деревянные или металлические распорки. На

проектной глубине котлована укладывают подготовку 5 из бетона, слой гидроизоляции и возводят защитные стенки 4 также со слоем гидроизоляции. Затем бетонируют стены 2 и лоток 3. После возведения стен до проектной отметки на них кладут перекрытие тоннеля 1 плоского или ребристого типа. На перекрытие насыпают грунт до красных отметок вертикальной планировки.
Затем производят выемку грунта из  котлована. По мере углубления  котлована между сваями устанавливают деревянные или

Слайд 10Тоннели глубокого заложения сооружают следующими способами:

щитовым,
опертым сводом,
полностью раскрытым

профилем,
подсводным разрезом,
способом опорных стен.

Тоннели глубокого заложения сооружают следующими способами:щитовым, опертым сводом, полностью раскрытым профилем, подсводным разрезом,способом опорных стен.

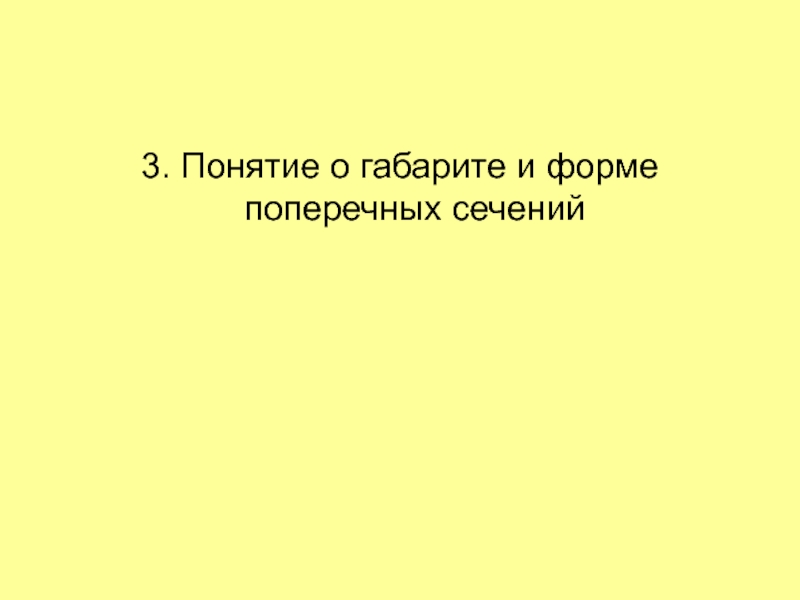

Слайд 123. Понятие о габарите и форме поперечных сечений

3. Понятие о габарите и форме поперечных сечений

Слайд 13
Габаритом называют предельное очертание какого-либо сооружения.

Размеры поперечных сечений тоннелей

(ширина, высота) определяются пропускной способностью строящегося тоннеля.

Габаритом называют предельное очертание какого-либо сооружения. Размеры поперечных сечений тоннелей (ширина, высота) определяются пропускной способностью строящегося тоннеля.

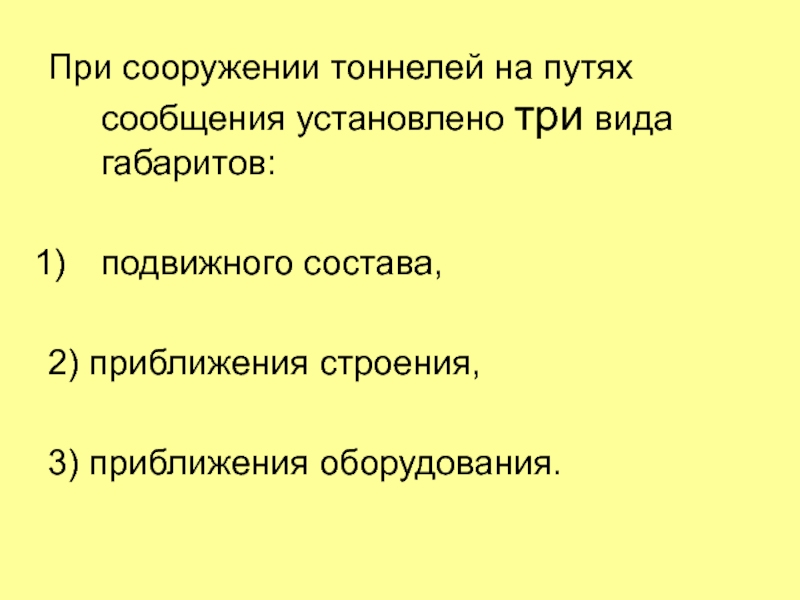

Слайд 14При сооружении тоннелей на путях сообщения установлено три вида габаритов:



подвижного состава,

2) приближения строения,

3) приближения оборудования.

При сооружении тоннелей на путях сообщения установлено три вида габаритов: подвижного состава, 2) приближения строения,3) приближения оборудования.

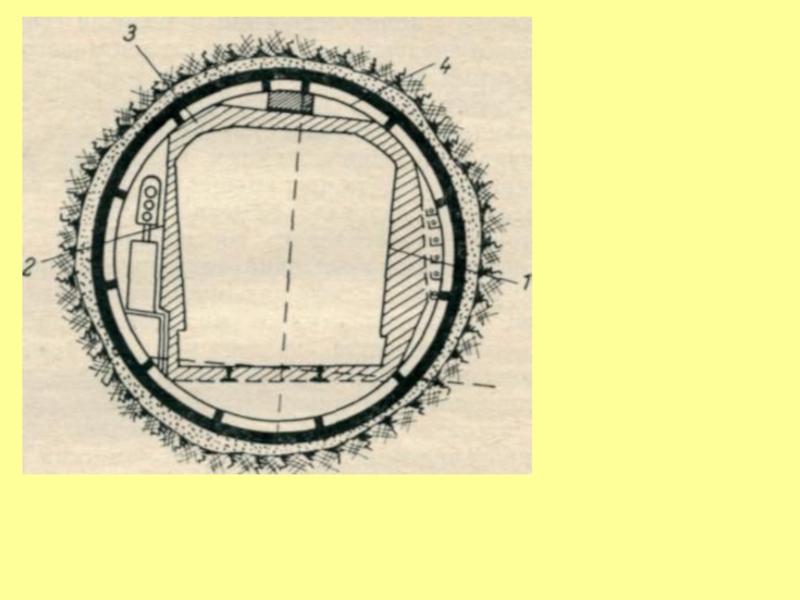

Слайд 15Габарит подвижного состава (1) определяется контуром, внутри которого должен помещаться

подвижной состав со всеми выступающими и висящими частями.

Габарит подвижного состава (1) определяется контуром, внутри которого должен помещаться подвижной состав со всеми выступающими и висящими

Слайд 17Габарит приближения строения (4) определяется контуром очертания обделки тоннеля.

Этот

контур обычно представляют плавной кривой, проведенной по характерным, наиболее сильно

выступающим внутрь тоннеля, точкам обделки.
Габарит приближения строения (4) определяется контуром очертания обделки тоннеля. Этот контур обычно представляют плавной кривой, проведенной по

Слайд 18Габарит приближения оборудования (2) определяется контуром, соединяющим наиболее выступающие точки

различного оборудования, устанавливаемого и монтируемого в тоннелях.

К такому оборудованию

относятся кабели, уложенные на специа-льных кронштейнах, светофоры, релейные шкафы, дроссельные ящики, осветительные фонари и пр.

Габарит приближения оборудования (2) определяется контуром, соединяющим наиболее выступающие точки различного оборудования, устанавливаемого и монтируемого в тоннелях.

Слайд 19Пространство между габаритом подвижного состава и габаритом приближения оборудования (3)

называют габаритным запасом.

Пространство между габаритом подвижного состава и габаритом приближения оборудования (3) называют габаритным запасом.

Слайд 20Величина габаритного запаса, устанавливаемая проектировщиками, имеет весьма большое значение для

геодезистов!!!!

Габаритный запас служит исходной величиной для расчета требуемой точности

выполнения геодезических работ при сооружении тоннелей.
Величина габаритного запаса, устанавливаемая проектировщиками, имеет весьма большое значение для геодезистов!!!! Габаритный запас служит исходной величиной для

Слайд 214. Назначение геодезических работ при проектировании и строительстве тоннелей

4. Назначение геодезических работ при проектировании и строительстве тоннелей

Слайд 22Основное назначение геодезических работ:
при проектировании тоннелей — получить необходимый

топографо-геодезический материал,
при строительстве – правильно перенести в натуру оси

трассы и очертание запроектированного тоннеля.
Наиболее важными и ответственными являются те работы, которые связаны с обеспечением подземной сбойки с необходимой точностью.
Основное назначение геодезических работ: при проектировании тоннелей — получить необходимый топографо-геодезический материал, при строительстве – правильно перенести

Слайд 23Для удешевления строительства проектировщики устанавливают габаритный запас как можно меньше,

но при этом повышаются требования к точности геодезических работ.

В

настоящее время в тоннелях метрополитена и на железнодорожных тоннелях габаритный запас принимается равным 10 см.
Для удешевления строительства проектировщики устанавливают габаритный запас как можно меньше, но при этом повышаются требования к точности

Слайд 24Самый большой и ответственный объем разбивочных работ геодезисты выполняют в

процессе строительства.
При этих работах ставится условие — строгое соблюдение

запроекти-рованных размеров и форм как отдельных элементов и частей, так и всего тоннельного сооружения, так как тоннель под землей строят отдельными участками, не связанными между собой и разделенными целиками породы.
Самый большой и ответственный объем разбивочных работ геодезисты выполняют в процессе строительства. При этих работах ставится условие

Слайд 25При строительстве тоннелей геодезисты следят:
за недопущением крена ствола шахты,


проверяют правильность укладки каждого тюбинга,
«держат» щит в нужном направлении;

при малейшем отклонении он приказывает включить домкраты и подать щит вправо или влево, вверх или вниз.

При строительстве тоннелей геодезисты следят: за недопущением крена ствола шахты, проверяют правильность укладки каждого тюбинга, «держат» щит

Слайд 264) за возможными смещениями точек геодезического обоснования,

5) за деформациями

временных и постоянных креплений строящихся тоннелей, готовых подземных сооружений, а

также дневной поверхности и всех зданий и сооружений, расположенных в зоне возможной деформации.
4) за возможными смещениями точек геодезического обоснования, 5) за деформациями временных и постоянных креплений строящихся тоннелей, готовых

Слайд 276) снимают контуры разработанной породы,
7) по окончании строительства –

контуры внутреннего очертания обделки тоннеля,
8) подсчитывают объемы выполненных строительных

работ,
9) составляют исполнительные чертежи для предъявления их приемочной комиссии при сдаче тоннеля в эксплуатацию.
6) снимают контуры разработанной породы, 7) по окончании строительства – контуры внутреннего очертания обделки тоннеля, 8) подсчитывают

Слайд 2810) составляют каталоги геодезического обоснования, закрепленного в тоннеле и на

поверхности.
11) при эксплуатации тоннелей производят измерения для опреде-ления величины деформации
12)

принимают участие при рихтовке и переукладке путей в железнодорожных тоннелях и тоннелях метрополитена.

10) составляют каталоги геодезического обоснования, закрепленного в тоннеле и на поверхности.11) при эксплуатации тоннелей производят измерения для

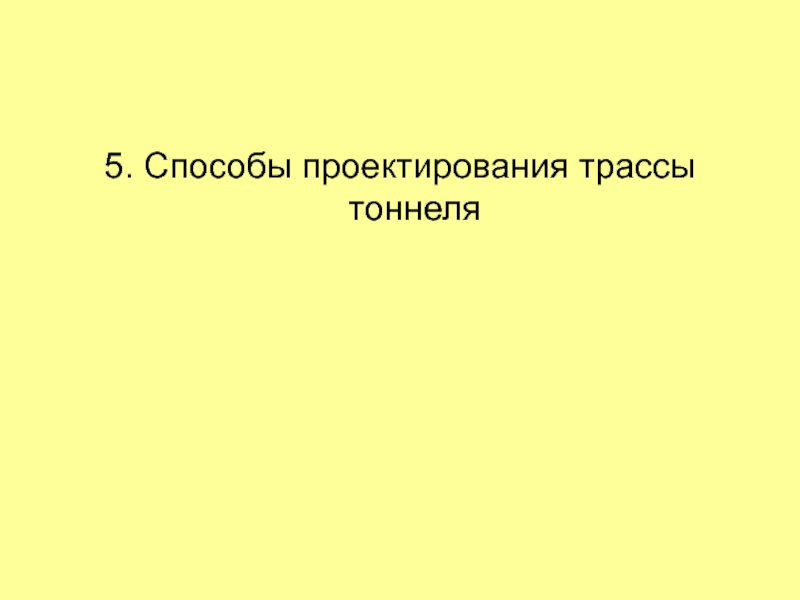

Слайд 295. Способы проектирования трассы тоннеля

5. Способы проектирования трассы тоннеля

Слайд 30Трассу тоннеля проектируют способами:

1)геометрическим,

2)аналитическим.

Трассу тоннеля проектируют способами:1)геометрическим, 2)аналитическим.

Слайд 31Геометрический способ применяют главным образом при проектировании гидротехнических тоннелей и

при сравнительно несложных топографических условиях района расположения тоннеля.

Ось тоннеля

трассируется непосредственно в натуре на поверхности земли.
Геометрический способ применяют главным образом при проектировании гидротехнических тоннелей и при сравнительно несложных топографических условиях района расположения

Слайд 32Измеренные углы и линии закрепленной в натуре оси тоннеля принимают

за основу при перенесении оси тоннеля под землей при строительстве

тоннелей.
Применение этого способа в трудных топографических условиях связано с большими осложнениями, а в условиях городской застройки при проектировании тоннелей метрополитена он вообще неприменим.
Измеренные углы и линии закрепленной в натуре оси тоннеля принимают за основу при перенесении оси тоннеля под

Слайд 33Аналитический способ применяют:
при проектировании трассы тоннелей метрополитена,
при проектировании тоннелей,

расположенных в трудных топографических условиях,
для проектирования горных тоннелей в

районах с высокими труднопроходимыми горами,
при проектировании трасс подводных тоннелей.
Аналитический способ применяют:при проектировании трассы тоннелей метрополитена, при проектировании тоннелей, расположенных в трудных топографических условиях, для проектирования

Слайд 34Сущность аналитического способа состоит в следующем:

по данным технико-экономических и

гидрогеологических изысканий трассу тоннеля наносят на план города масштаба 1:2000

или 1:500.

Сущность аналитического способа состоит в следующем: по данным технико-экономических и гидрогеологических изысканий трассу тоннеля наносят на план

Слайд 35Затем графически по плану определяют координаты углов поворота трассы.
По

найденным таким образом координатам вычисляют углы поворота трассы с округлением

до десятых долей секунды, а расстояния между точками поворотов – с округлением до миллиметра.

Затем графически по плану определяют координаты углов поворота трассы. По найденным таким образом координатам вычисляют углы поворота

Слайд 36Ошибки графического определения координат, полученные с плана, вызывают смещение запроектированной

трассы по отношению к ситуации; однако при этом все элементы

трассы между собой строго математически согласованы.
Ошибки графического определения координат, полученные с плана, вызывают смещение запроектированной трассы по отношению к ситуации; однако при

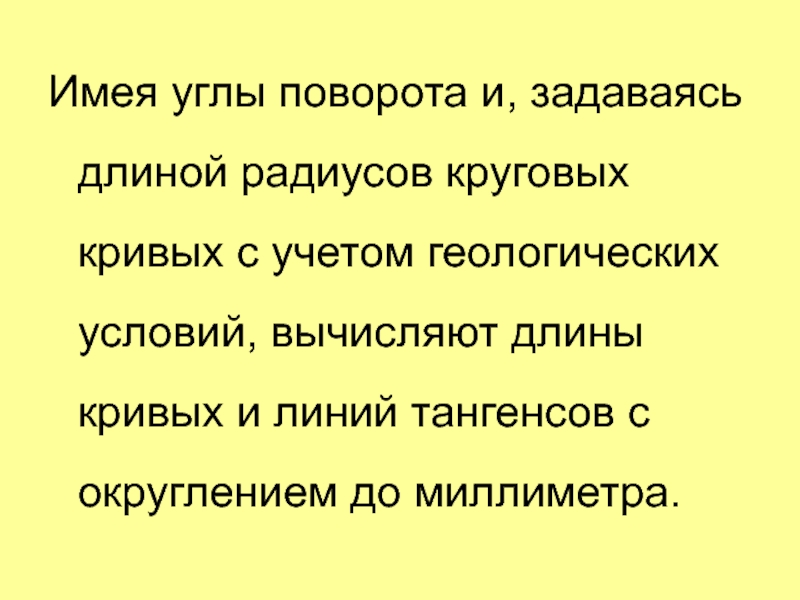

Слайд 37Имея углы поворота и, задаваясь длиной радиусов круговых кривых с

учетом геологических условий, вычисляют длины кривых и линий тангенсов с

округлением до миллиметра.
Имея углы поворота и, задаваясь длиной радиусов круговых кривых с учетом геологических условий, вычисляют длины кривых и

Слайд 38Аналитически вычисленные значения углов поворота, длины линий и круговых кривых

принимают за основу для дальнейшего детального проектирования и перенесения оси

тоннеля под землей в процессе строительства.
Аналитически вычисленные значения углов поворота, длины линий и круговых кривых принимают за основу для дальнейшего детального проектирования
