Геология нефти и газа. Занятие 1
Содержание
- 1. Геология нефти и газа. Занятие 1
- 2. ПреподавателиЛекции: профессор Виктор Иванович Ермолкин (ауд. 825)Лабораторные
- 3. Цель курсаДисциплина «Геология и геохимия нефти и
- 4. Структура курсаПервая часть курса: основы геохимии рассеянного
- 5. ЛитератураЕрмолкин В.И., Керимов В.Ю. Геология и геохимия
- 6. Нефтегазоматеринские породыгорные породы, обогащенные автохтонным органическим веществом,
- 7. Пиролиз(от греч. pyr - огонь, жар и

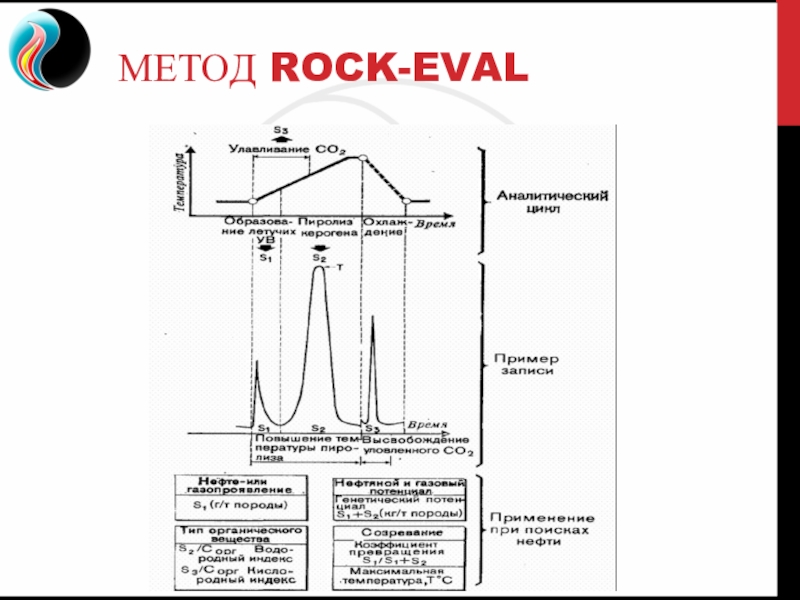

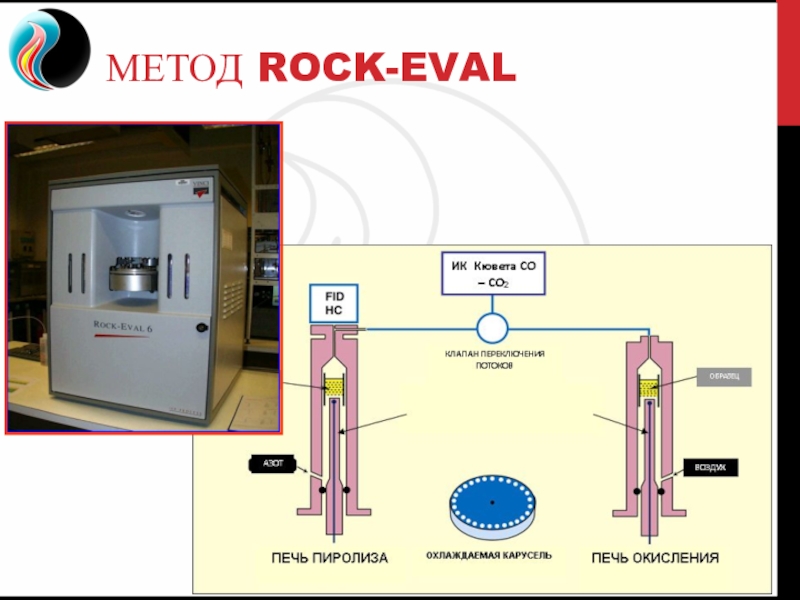

- 8. Метод Rock-Eval

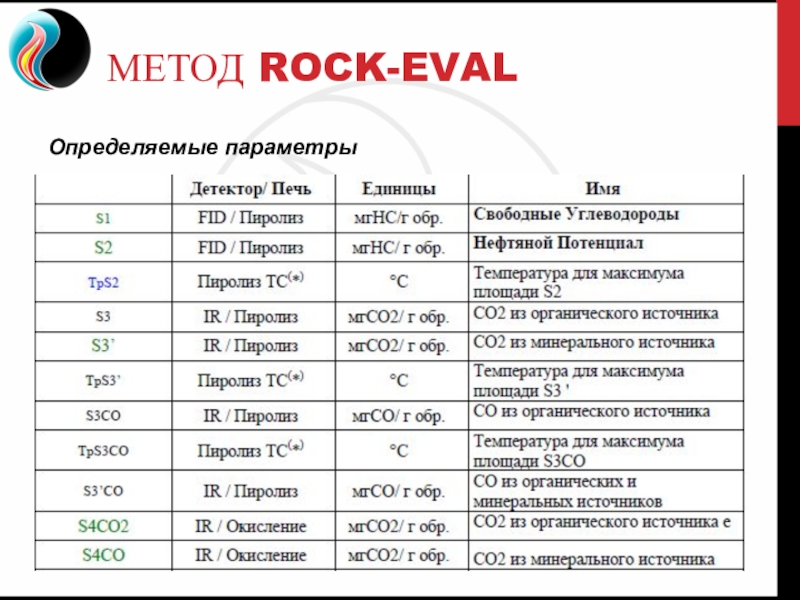

- 9. Метод Rock-EvalОпределяемые параметры
- 10. Метод Rock-Eval

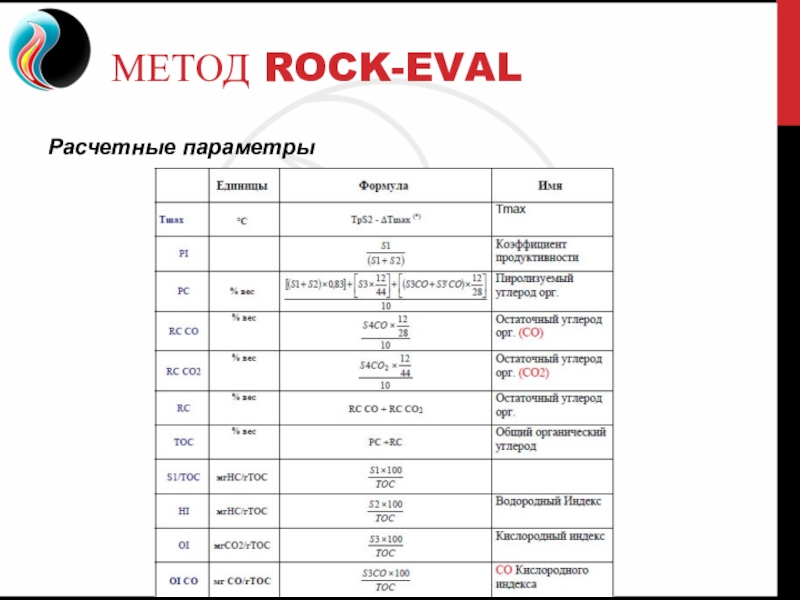

- 11. Метод Rock-EvalРасчетные параметры
- 12. Практическое занятие №1. Выделение нефтегазоматеринских пород по данным пиролиза

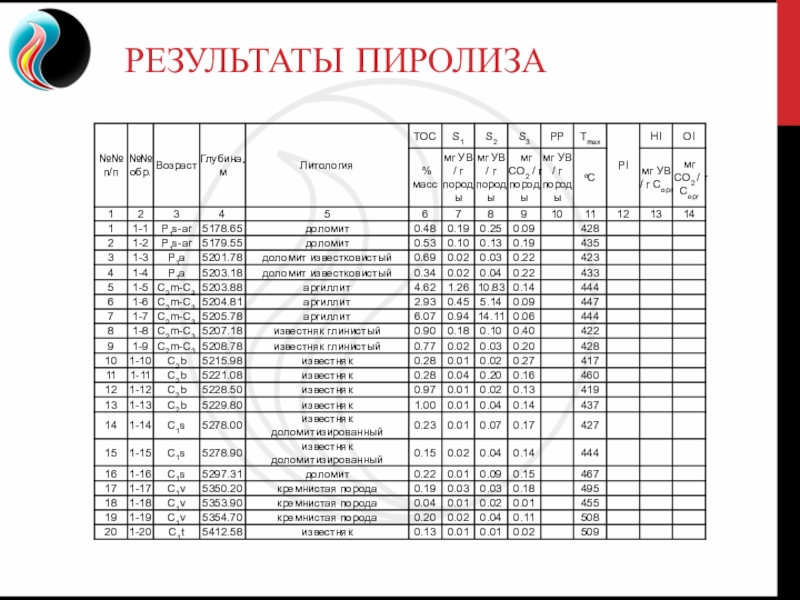

- 13. Результаты пиролиза
- 14. Параметры, определяемые по методу Rock-Eval

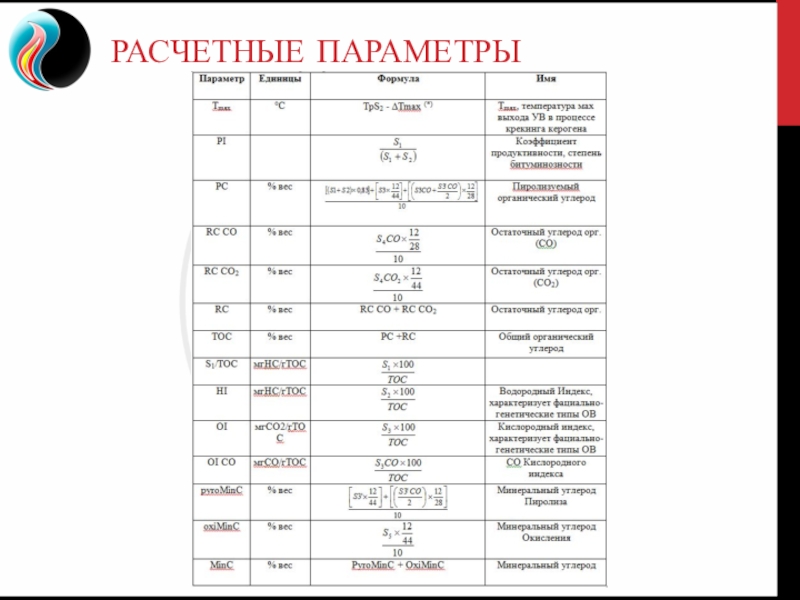

- 15. Расчетные параметры

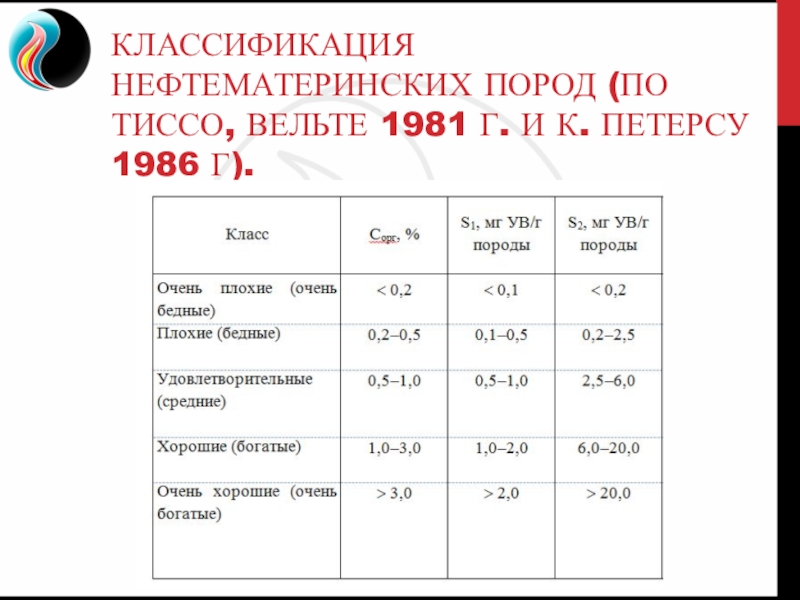

- 16. Классификация нефтематеринских пород (по Тиссо, Вельте 1981 г. и К. Петерсу 1986 г).

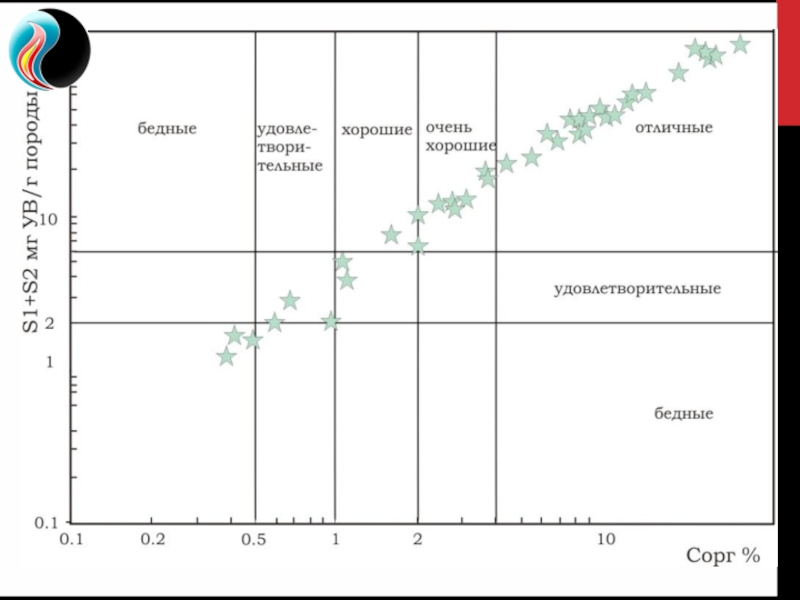

- 17. Слайд 17
- 18. Индекс водорода для разных типов керогена и тип генерируемых УВ (для термически незрелого ОВ)

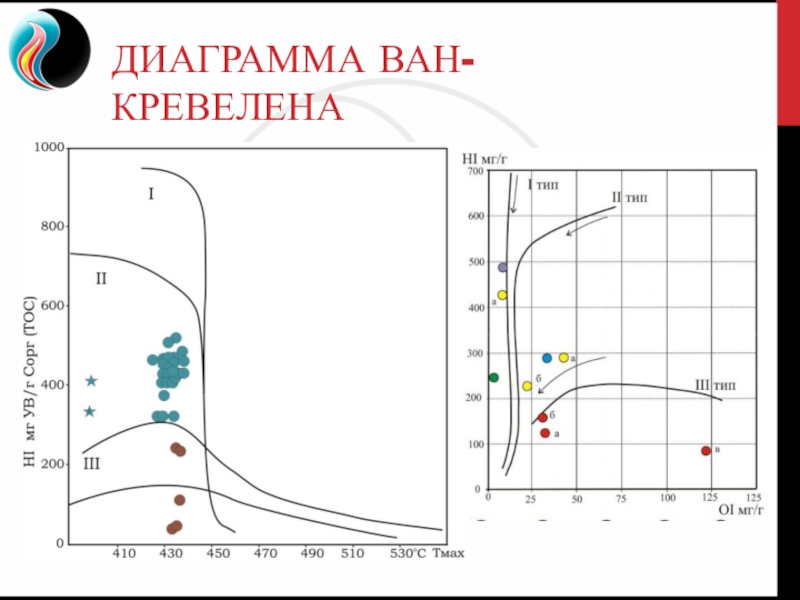

- 19. Диаграмма Ван-Кревелена
- 20. Стадии термической зрелости ОВ (в отношении способности нефтегазогенерации) по параметрам пиролиза Rock-Eval
- 21. Геохимический разрезУсловные обозначения:1 – известняки; 2 –
- 22. Объяснительная запискаТитульный листВведениеИсходные данныеМетодика исследованийРезультаты интерпретацииЗаключениеСписок использованных источников
- 23. Требования к оформлениюВыполняется печатным способом с использованием
- 24. Титульный листУказываются (сверху – вниз): ведомственная принадлежность
- 25. ВведениеУказывается цель и задачи исследования, структура работы (количество страниц, таблиц, рисунков, использованных источников).
- 26. Исходные данныеПриводится описание исходных данных к работе (количество образцов, их возраст, глубина отбора, литология).
- 27. Методика исследованийДается описание метода изучения (Rock-Eval), приводятся классификации, используемые при интерпретации результатов исследования.
- 28. Результаты интерпретацииПриводится анализ полученных в ходе исследования

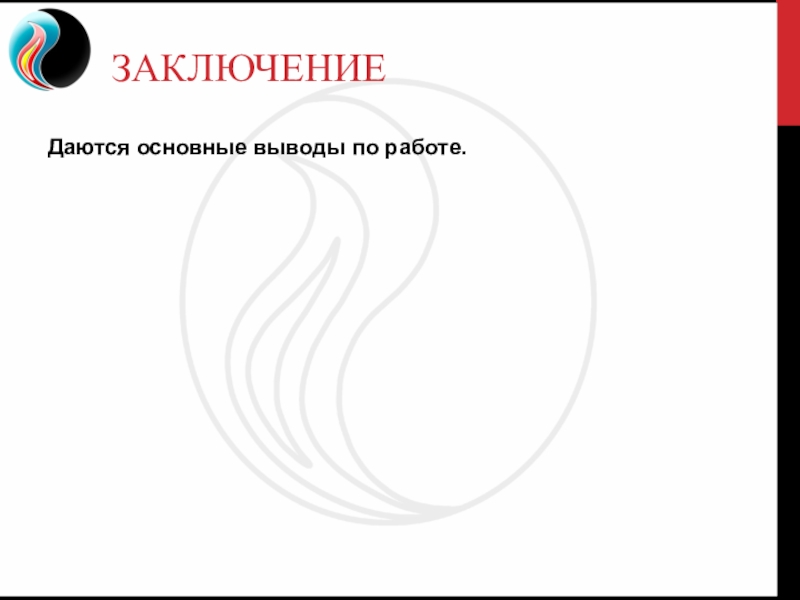

- 29. ЗаключениеДаются основные выводы по работе.
- 30. Список использованных источниковПеречисляются источники (публикации, интернет-источники и
- 31. Домашнее заданиеE-mail группы. Просчет исходных параметров.Материал для
- 32. Благодарю за внимание!
- 33. Скачать презентанцию
ПреподавателиЛекции: профессор Виктор Иванович Ермолкин (ауд. 825)Лабораторные и практические занятия: доцент Ульяна Сергеевна Серикова (ауд. 832; lubava45@gmail.com)ассистент Баршин Андрей Витальевич (ауд. 831; barshinsp@gmail.com)ассистент Дмитриевский Станислав Сергеевич (ауд. 830; stanislav.s.dmitrievskiy@mail.ru)Консультация – вторник
Слайды и текст этой презентации
Слайд 1Геология нефти и газа.
Занятие 1.
Ассистент
Баршин Андрей витальевич
Российский Государственный университет
нефти и газа имени И.М. Губкина
разведки нефти и газа

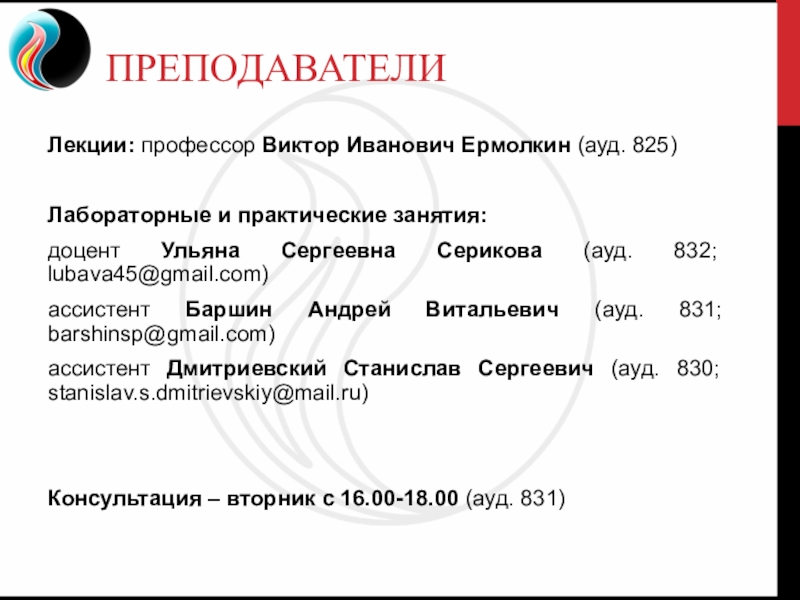

Слайд 2Преподаватели
Лекции: профессор Виктор Иванович Ермолкин (ауд. 825)
Лабораторные и практические занятия:
доцент Ульяна Сергеевна Серикова (ауд. 832; lubava45@gmail.com)
ассистент Баршин Андрей Витальевич
(ауд. 831; barshinsp@gmail.com)ассистент Дмитриевский Станислав Сергеевич (ауд. 830; stanislav.s.dmitrievskiy@mail.ru)
Консультация – вторник с 16.00-18.00 (ауд. 831)

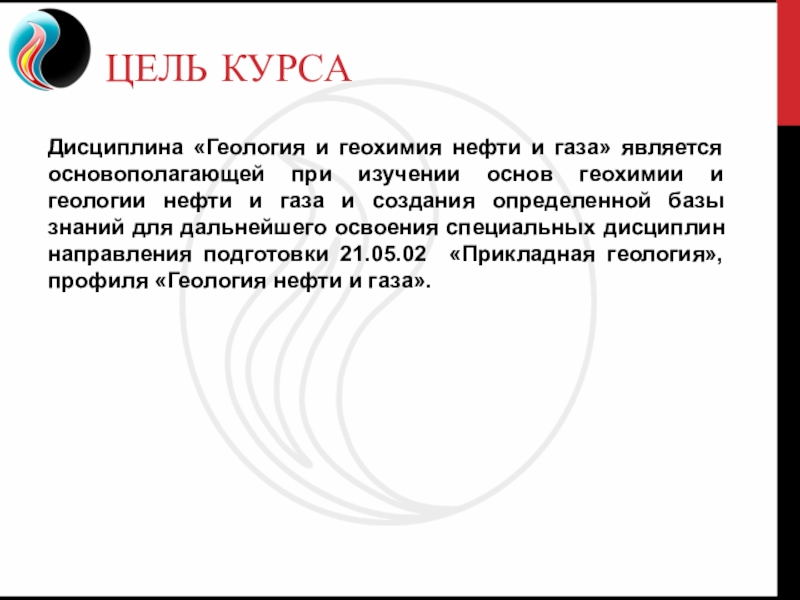

Слайд 3Цель курса
Дисциплина «Геология и геохимия нефти и газа» является основополагающей
при изучении основ геохимии и геологии нефти и газа и
создания определенной базы знаний для дальнейшего освоения специальных дисциплин направления подготовки 21.05.02 «Прикладная геология», профиля «Геология нефти и газа».

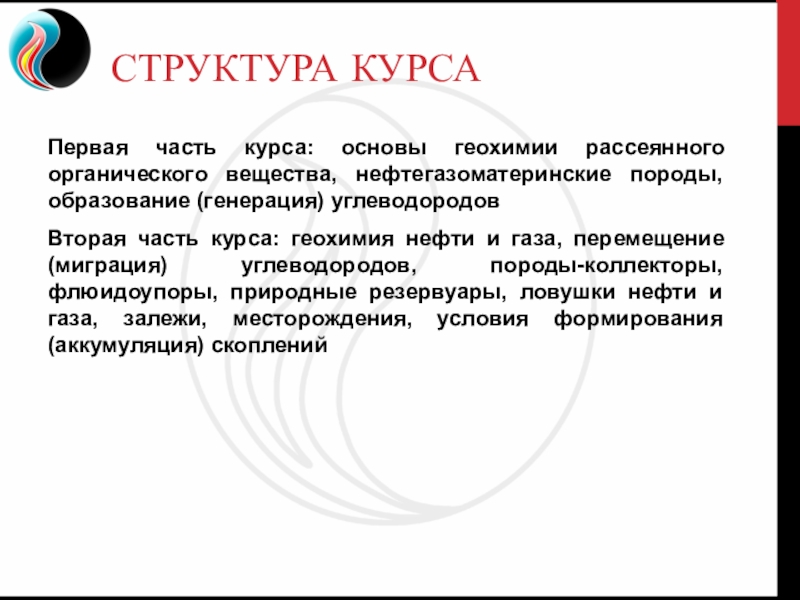

Слайд 4Структура курса
Первая часть курса: основы геохимии рассеянного органического вещества, нефтегазоматеринские
породы, образование (генерация) углеводородов
Вторая часть курса: геохимия нефти и газа,
перемещение (миграция) углеводородов, породы-коллекторы, флюидоупоры, природные резервуары, ловушки нефти и газа, залежи, месторождения, условия формирования (аккумуляция) скоплений

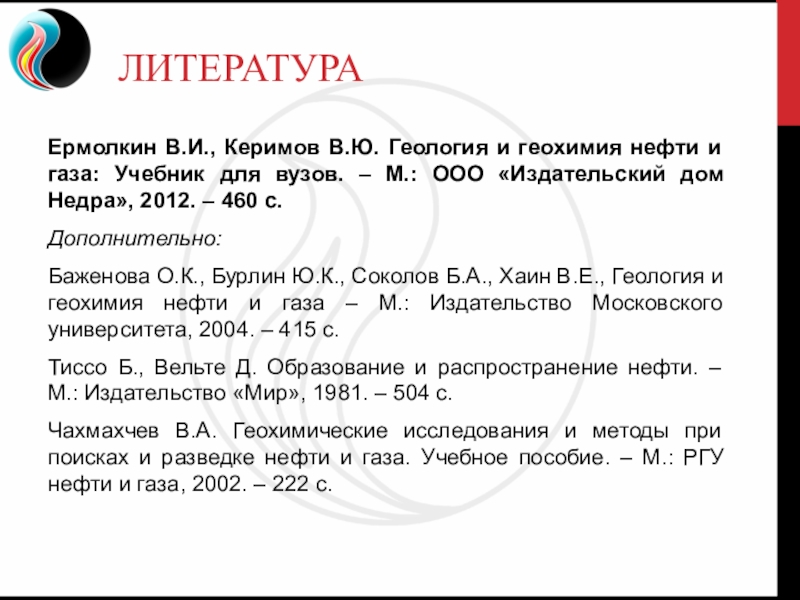

Слайд 5Литература
Ермолкин В.И., Керимов В.Ю. Геология и геохимия нефти и газа:
Учебник для вузов. – М.: ООО «Издательский дом Недра», 2012.
– 460 с.Дополнительно:
Баженова О.К., Бурлин Ю.К., Соколов Б.А., Хаин В.Е., Геология и геохимия нефти и газа – М.: Издательство Московского университета, 2004. – 415 с.
Тиссо Б., Вельте Д. Образование и распространение нефти. – М.: Издательство «Мир», 1981. – 504 с.
Чахмахчев В.А. Геохимические исследования и методы при поисках и разведке нефти и газа. Учебное пособие. – М.: РГУ нефти и газа, 2002. – 222 с.

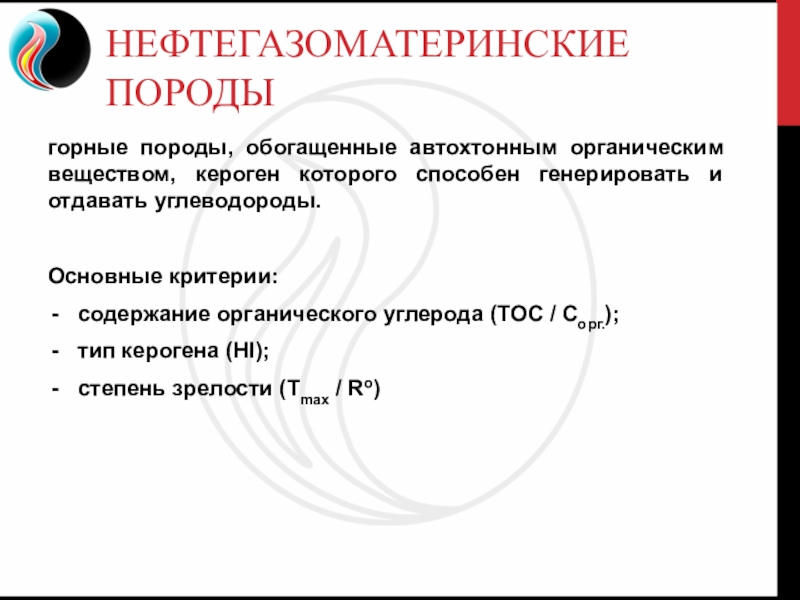

Слайд 6Нефтегазоматеринские породы
горные породы, обогащенные автохтонным органическим веществом, кероген которого способен
генерировать и отдавать углеводороды.
Основные критерии:
содержание органического углерода (TOC /
Cорг.);тип керогена (HI);
степень зрелости (Tmax / Ro)

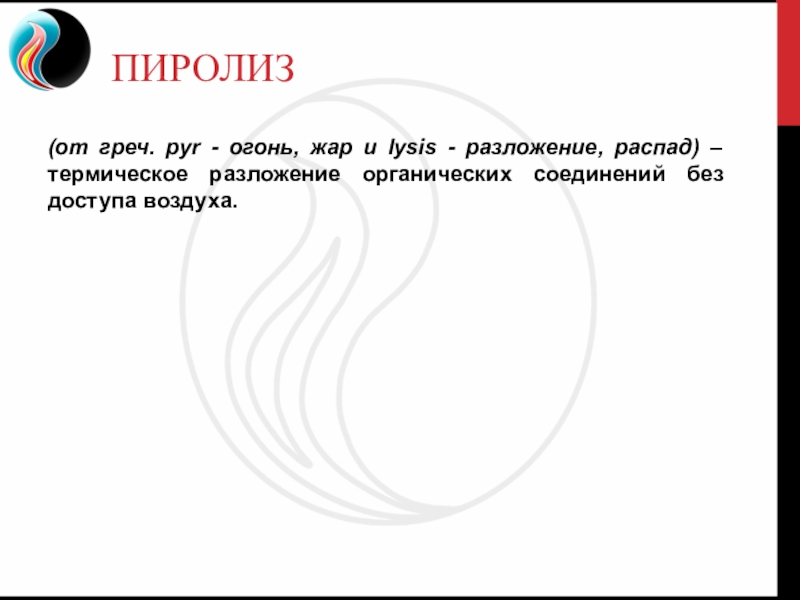

Слайд 7Пиролиз
(от греч. pyr - огонь, жар и lysis - разложение,
распад) – термическое разложение органических соединений без доступа воздуха.

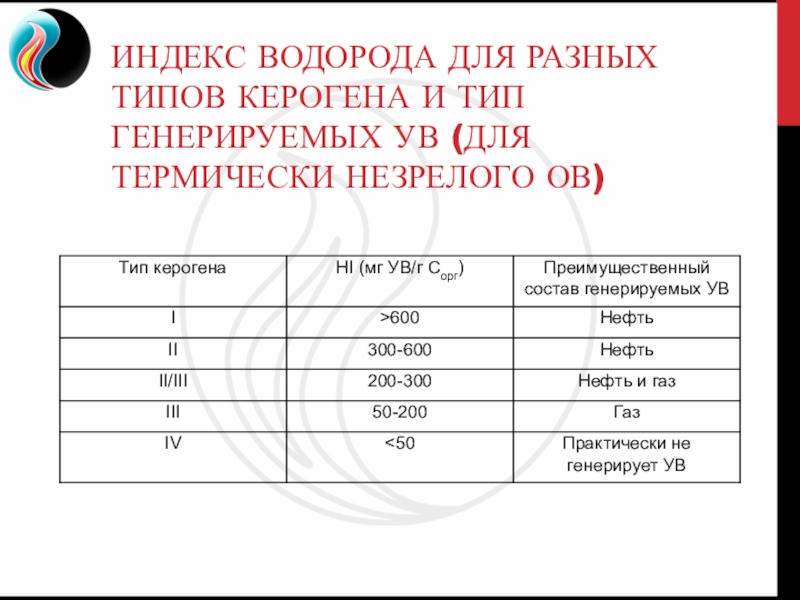

Слайд 18Индекс водорода для разных типов керогена и тип генерируемых УВ
(для термически незрелого ОВ)

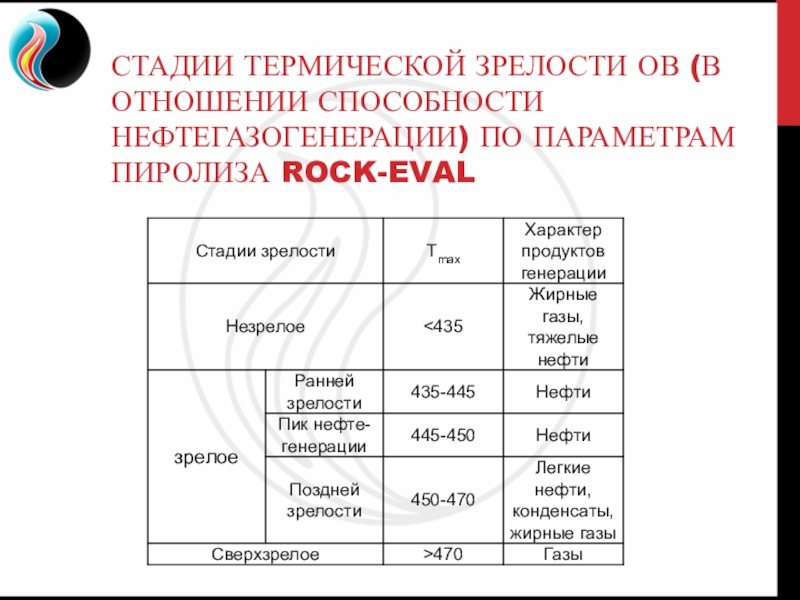

Слайд 20Стадии термической зрелости ОВ (в отношении способности нефтегазогенерации) по параметрам
пиролиза Rock-Eval

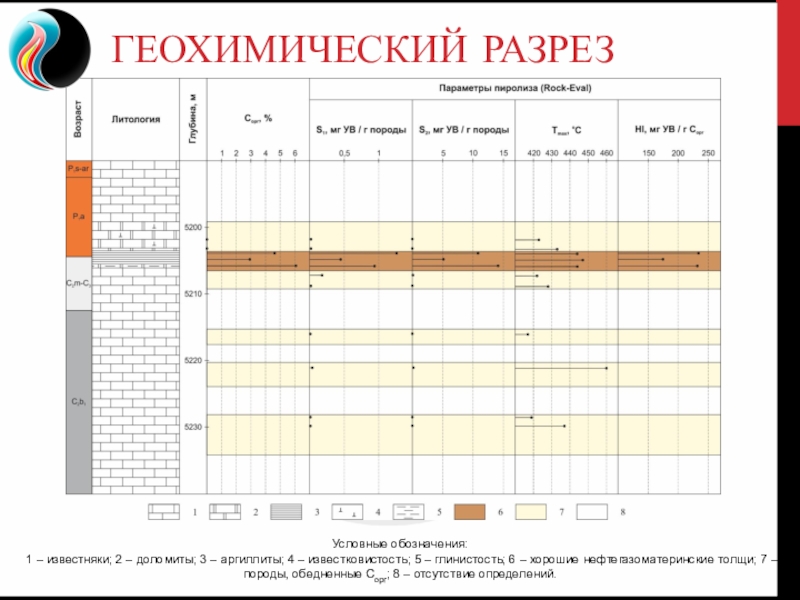

Слайд 21Геохимический разрез
Условные обозначения:
1 – известняки; 2 – доломиты; 3 –
аргиллиты; 4 – известковистость; 5 – глинистость; 6 – хорошие
нефтегазоматеринские толщи; 7 – породы, обедненные Сорг; 8 – отсутствие определений.
Слайд 22Объяснительная записка
Титульный лист
Введение
Исходные данные
Методика исследований
Результаты интерпретации
Заключение
Список использованных источников

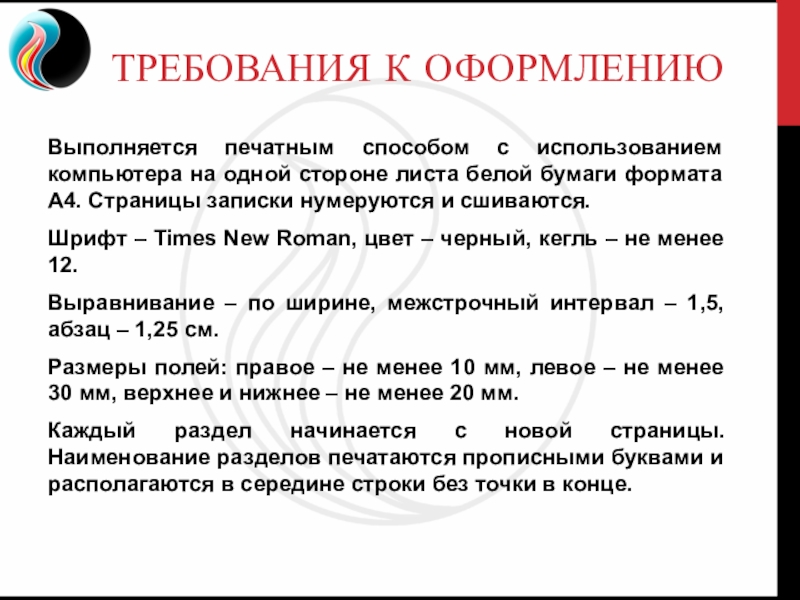

Слайд 23Требования к оформлению
Выполняется печатным способом с использованием компьютера на одной
стороне листа белой бумаги формата А4. Страницы записки нумеруются и
сшиваются.Шрифт – Times New Roman, цвет – черный, кегль – не менее 12.
Выравнивание – по ширине, межстрочный интервал – 1,5, абзац – 1,25 см.
Размеры полей: правое – не менее 10 мм, левое – не менее 30 мм, верхнее и нижнее – не менее 20 мм.
Каждый раздел начинается с новой страницы. Наименование разделов печатаются прописными буквами и располагаются в середине строки без точки в конце.

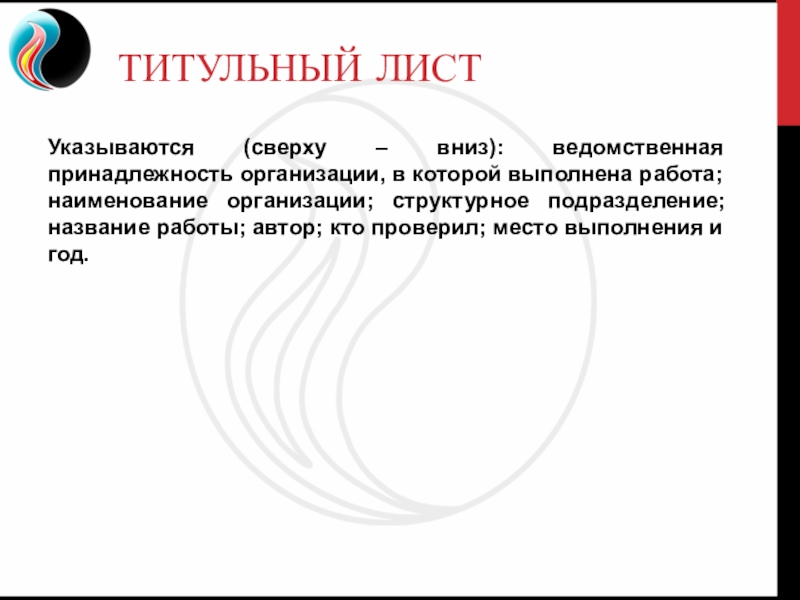

Слайд 24Титульный лист
Указываются (сверху – вниз): ведомственная принадлежность организации, в которой
выполнена работа; наименование организации; структурное подразделение; название работы; автор; кто
проверил; место выполнения и год.

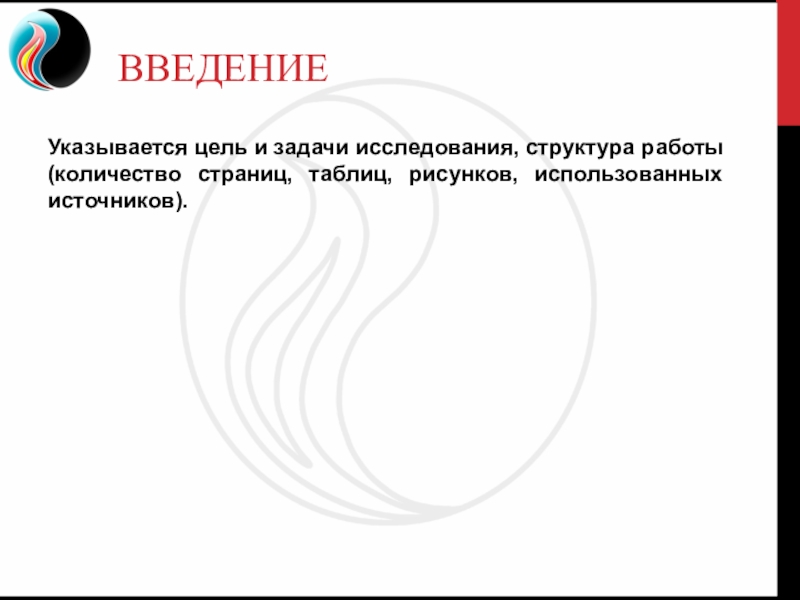

Слайд 25Введение
Указывается цель и задачи исследования, структура работы (количество страниц, таблиц,
рисунков, использованных источников).

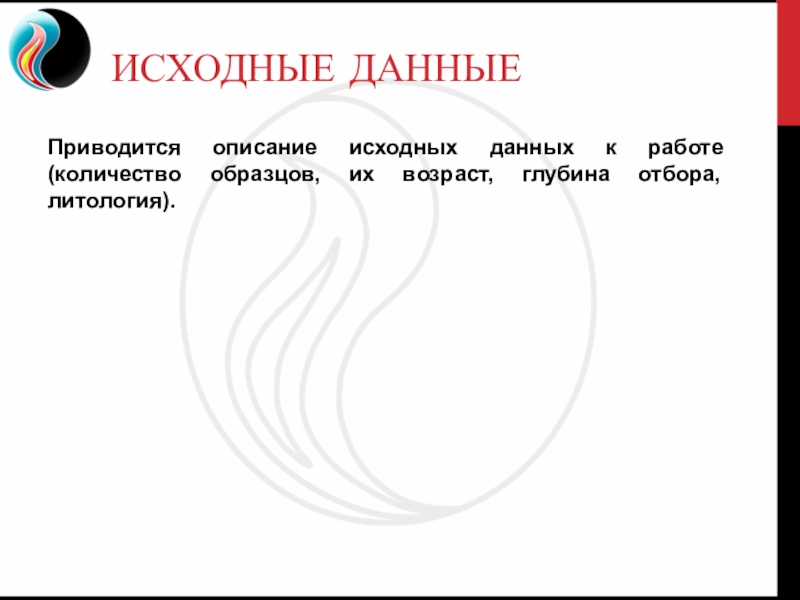

Слайд 26Исходные данные
Приводится описание исходных данных к работе (количество образцов, их
возраст, глубина отбора, литология).

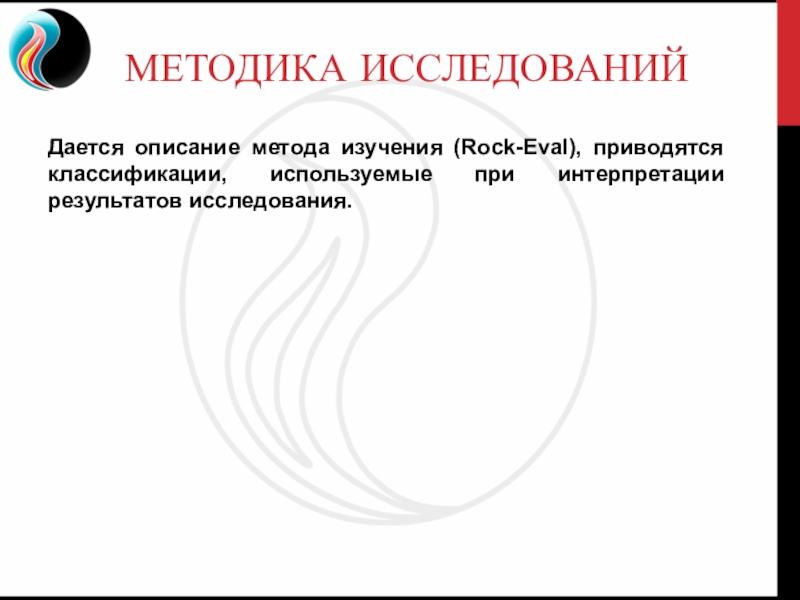

Слайд 27Методика исследований
Дается описание метода изучения (Rock-Eval), приводятся классификации, используемые при
интерпретации результатов исследования.
Слайд 28Результаты интерпретации
Приводится анализ полученных в ходе исследования результатов. Описываются пачки
материнских пород: возраст, глубина, литология, по какому признаку выделены (через
запятую даются значения параметров), класс, степень зрелости, тип керогена и др. Раздел сопровождается графическими приложениями.

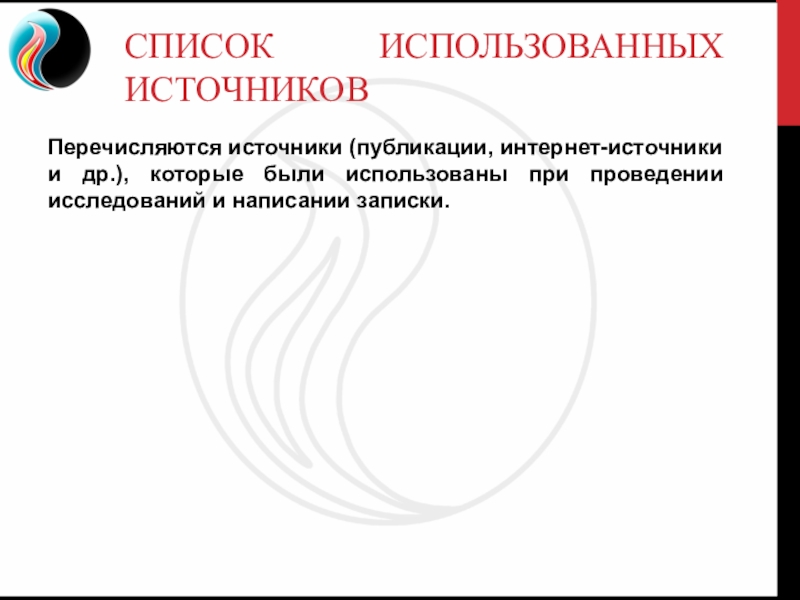

Слайд 30Список использованных источников
Перечисляются источники (публикации, интернет-источники и др.), которые были
использованы при проведении исследований и написании записки.

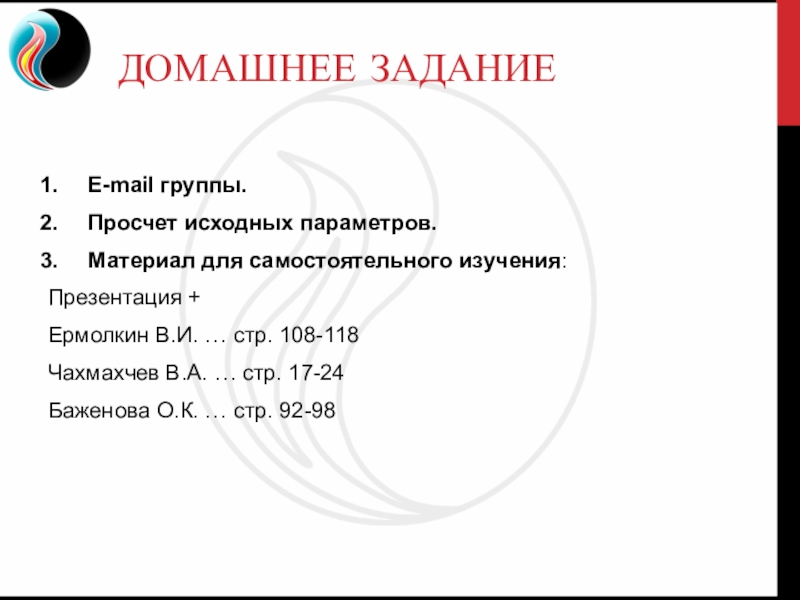

Слайд 31Домашнее задание
E-mail группы.
Просчет исходных параметров.
Материал для самостоятельного изучения:
Презентация
+
Ермолкин В.И. … стр. 108-118
Чахмахчев В.А. … стр. 17-24
Баженова О.К.
… стр. 92-98
