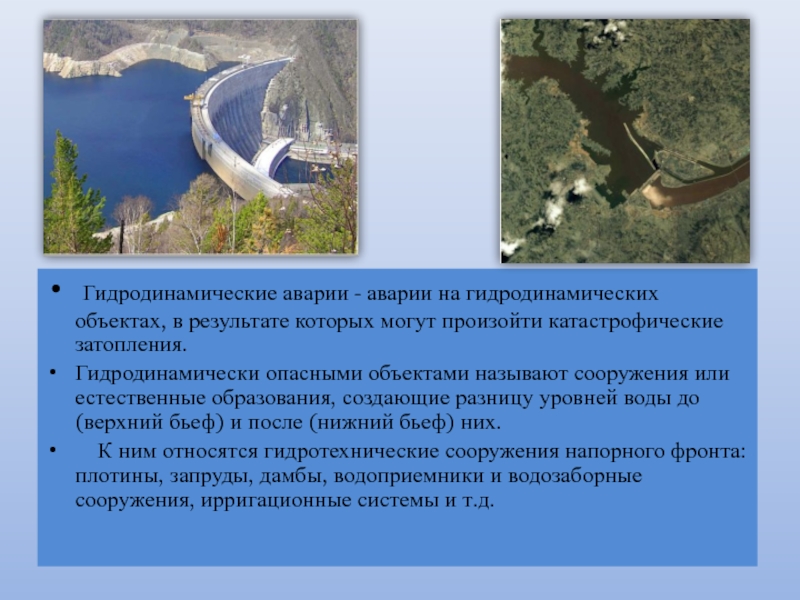

Слайд 2 Гидродинамические аварии - аварии на гидродинамических объектах, в результате
которых могут произойти катастрофические затопления.
Гидродинамически опасными объектами называют сооружения или
естественные образования, создающие разницу уровней воды до (верхний бьеф) и после (нижний бьеф) них.
К ним относятся гидротехнические сооружения напорного фронта: плотины, запруды, дамбы, водоприемники и водозаборные сооружения, ирригационные системы и т.д.

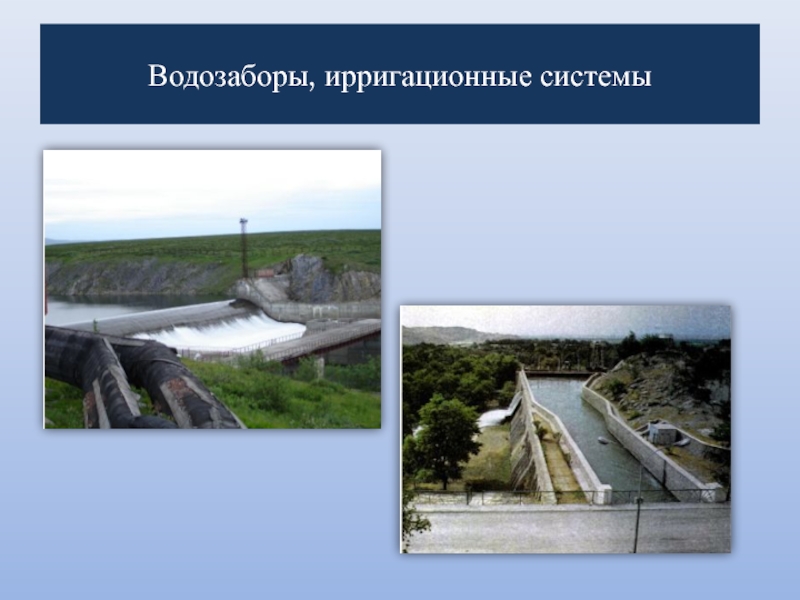

Слайд 4Водозаборы, ирригационные системы
Слайд 5г. Калязин
Затоплен на 2/3 при запуске Рыбинской ГЭС в Ярославской
области . Колокольня торчащая из воды Рыбинского водохранилища стала его
главной достопримечательностью...
Слайд 6
700-летний Город Молога в 1947 году был затоплен при
строительстве Рыбинского водохранилища..Ушли под воду 700 сел и деревень
- 1/8 территории Ярославской области. Было переселено 130 тысяч жителей. При затоплении добровольно погибли 294 человека..
Эти факты подтверждены документами, которые хранятся в музее истории города Рыбинска. В архивах был найден рапорт начальника Мологского отделения Волголага лейтенанта Госбезопасности Склярова начальнику Волгостроя – Волголага НКВД СССР майору Журину. В рапорте лейтенанта НКВД сообщается, что 294 жителя не пожелали уехать из любимого города. Решили добровольно (ЦИТАТА): "...уйти из жизни со своим скарбом при наполнении водохранилища". Среди них были те, кто накрепко прикрепляли себя замками к предметам. К некоторым из них были применены меры силового воздействия, согласно инструкции НКВД СССР".

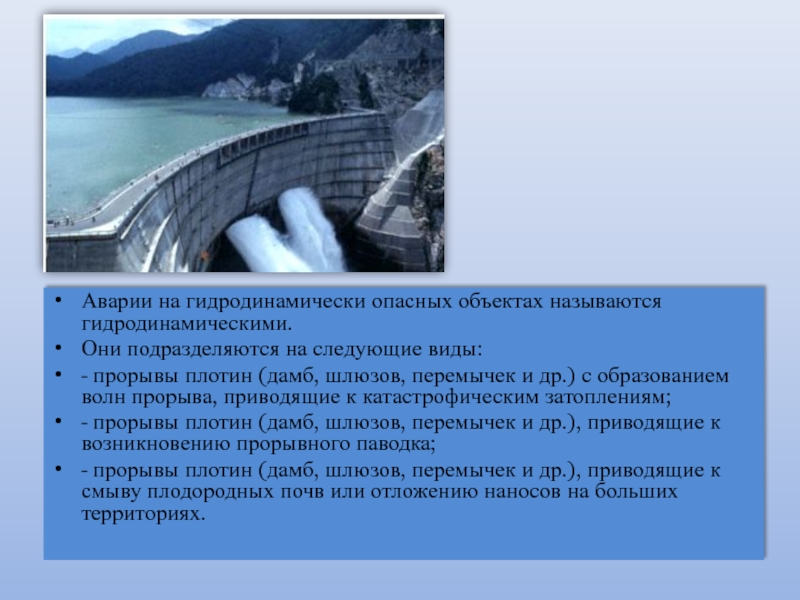

Слайд 7Аварии на гидродинамически опасных объектах называются гидродинамическими.
Они подразделяются на
следующие виды:
- прорывы плотин (дамб, шлюзов, перемычек и др.) с
образованием волн прорыва, приводящие к катастрофическим затоплениям;
- прорывы плотин (дамб, шлюзов, перемычек и др.), приводящие к возникновению прорывного паводка;
- прорывы плотин (дамб, шлюзов, перемычек и др.), приводящие к смыву плодородных почв или отложению наносов на больших территориях.

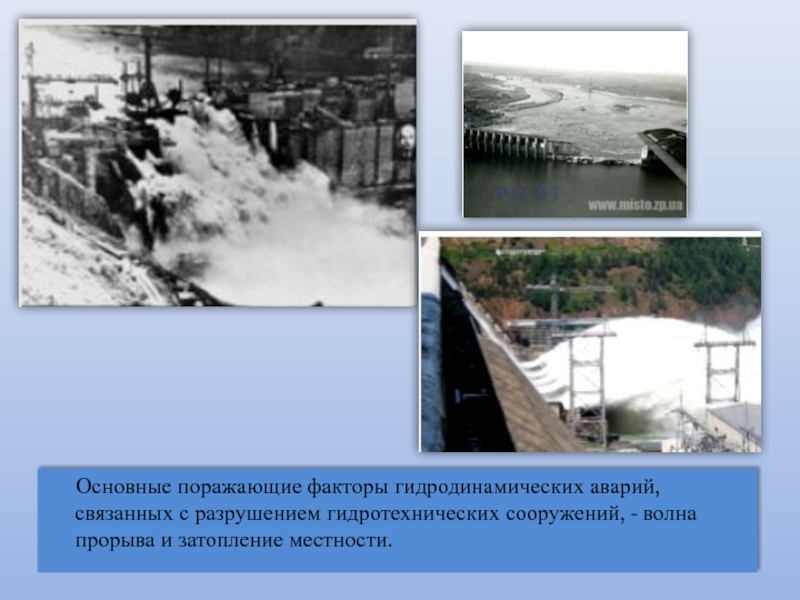

Слайд 8Основные поражающие факторы гидродинамических аварий, связанных с разрушением гидротехнических сооружений,
- волна прорыва и затопление местности.

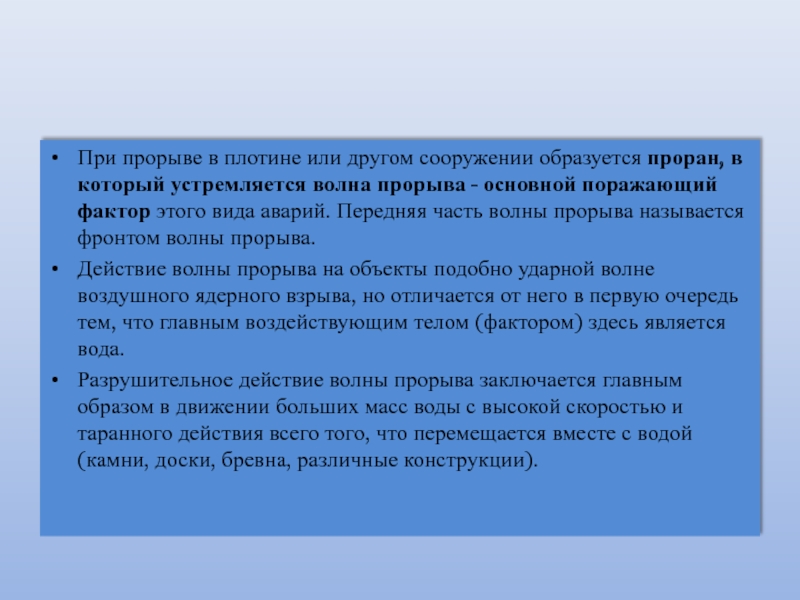

Слайд 9При прорыве в плотине или другом сооружении образуется проран, в
который устремляется волна прорыва - основной поражающий фактор этого вида
аварий. Передняя часть волны прорыва называется фронтом волны прорыва.
Действие волны прорыва на объекты подобно ударной волне воздушного ядерного взрыва, но отличается от него в первую очередь тем, что главным воздействующим телом (фактором) здесь является вода.
Разрушительное действие волны прорыва заключается главным образом в движении больших масс воды с высокой скоростью и таранного действия всего того, что перемещается вместе с водой (камни, доски, бревна, различные конструкции).

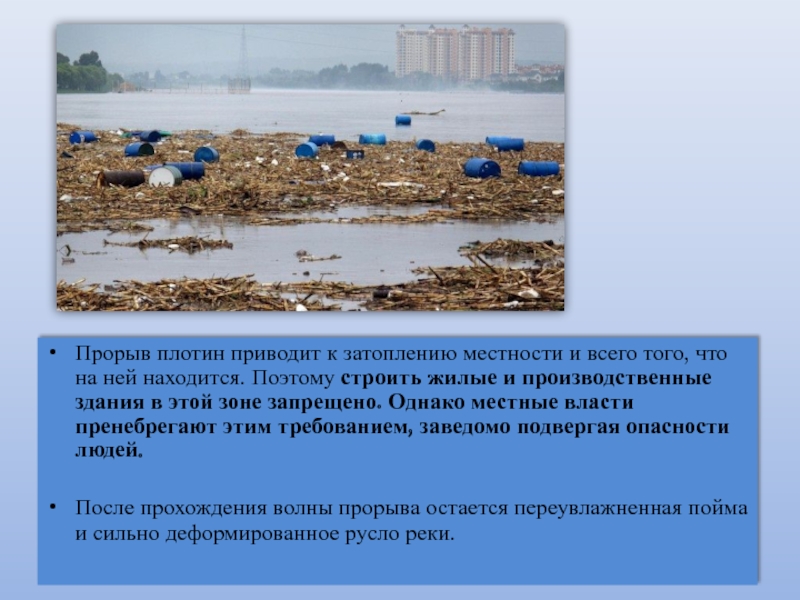

Слайд 10Прорыв плотин приводит к затоплению местности и всего того, что
на ней находится. Поэтому строить жилые и производственные здания в
этой зоне запрещено. Однако местные власти пренебрегают этим требованием, заведомо подвергая опасности людей.
После прохождения волны прорыва остается переувлажненная пойма и сильно деформированное русло реки.
Слайд 11Справка
Каждый год в мире происходит 11-15 крупных аварий
на плотинах. Крупнейшая катастрофа произошла на китайской реке Хуанхэ в
1933 году, когда из-за прорыва дамбы утонули 18 тысяч человек. В том же году, увидев, какими сокрушительными силами обладает великая Хуанхэ, китайцы, чтобы остановить продвижение японской армии, попытались направить воды реки по другому руслу. Погибло еще полмиллиона, но армия наступление прекратила.
В 1963 году в Италии из-за аварии на плотине Вайонт в течение 15 минут погибли 2 тысячи человек. В 1972 году паводок разрушил в Индии земляную дамбу - погибли 2 тысячи человек. В 2000 году в Швейцарии у городка Гондо из-за паводка разрушилась плотина, жертвами оказались 13 человек. В 2001 году в Польше Висла прорвала дамбы в пяти местах, эвакуированы 12 тысяч человек. В 2002 году в Мексике погибли десятки человек. В том же году в Германии в результате наводнения на Эльбе вода прорвала 7 плотин, было затоплено несколько населенных пунктов. В 2003 году в Китае в провинции Шэньси погибли 72 человека, разрушено 50 тысяч домов.

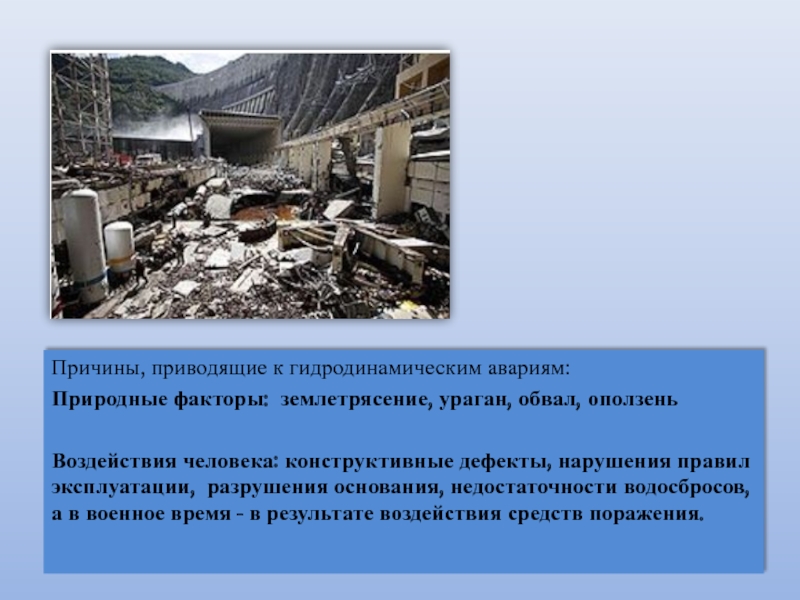

Слайд 12Причины, приводящие к гидродинамическим авариям:
Природные факторы: землетрясение, ураган, обвал, оползень
Воздействия
человека: конструктивные дефекты, нарушения правил эксплуатации, разрушения основания, недостаточности водосбросов,
а в военное время - в результате воздействия средств поражения.

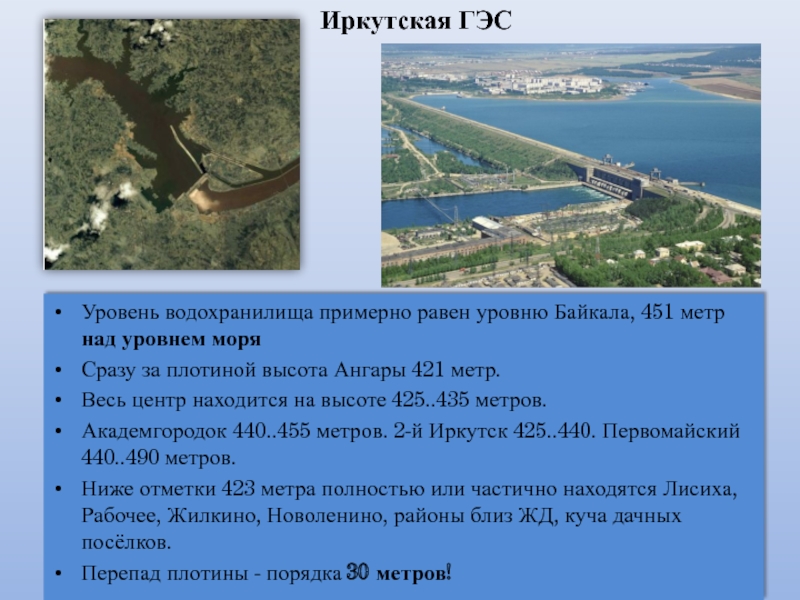

Слайд 13Уровень водохранилища примерно равен уровню Байкала, 451 метр над уровнем
моря
Сразу за плотиной высота Ангары 421 метр.
Весь центр находится на
высоте 425..435 метров.
Академгородок 440..455 метров. 2-й Иркутск 425..440. Первомайский 440..490 метров.
Ниже отметки 423 метра полностью или частично находятся Лисиха, Рабочее, Жилкино, Новоленино, районы близ ЖД, куча дачных посёлков.
Перепад плотины - порядка 30 метров!
Иркутская ГЭС
Слайд 14Разрушение плотины (т.е. моментальное уничтожение объекта по всей длине) создаст
сильную ударную волну (фронт), высота которой заметно превысит отметку 30
метров!
Эта огромная масса, высотой 35-40 метров и двигаясь со скоростью 30 - 50 км/ч сразу сметет центр города, затем пр. Марата, Рабочее, Жилкино, 2-й Иркутск, Новоленино…
Волна будет двигаться в основном по руслу реки Ангары (вдоль Ангарской горы), попутно заливая все прилегающие низменные участки. Сильно пострадают такие города, как Ангарск, Усолье-Сибирское

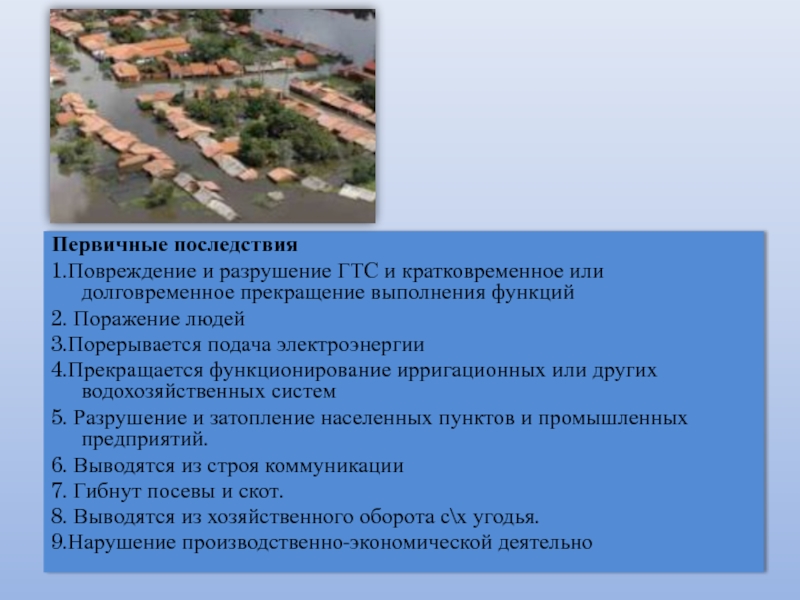

Слайд 15Первичные последствия
1.Повреждение и разрушение ГТС и кратковременное или долговременное прекращение
выполнения функций
2. Поражение людей
3.Порерывается подача электроэнергии
4.Прекращается функционирование ирригационных или других
водохозяйственных систем
5. Разрушение и затопление населенных пунктов и промышленных предприятий.
6. Выводятся из строя коммуникации
7. Гибнут посевы и скот.
8. Выводятся из хозяйственного оборота с\х угодья.
9.Нарушение производственно-экономической деятельно

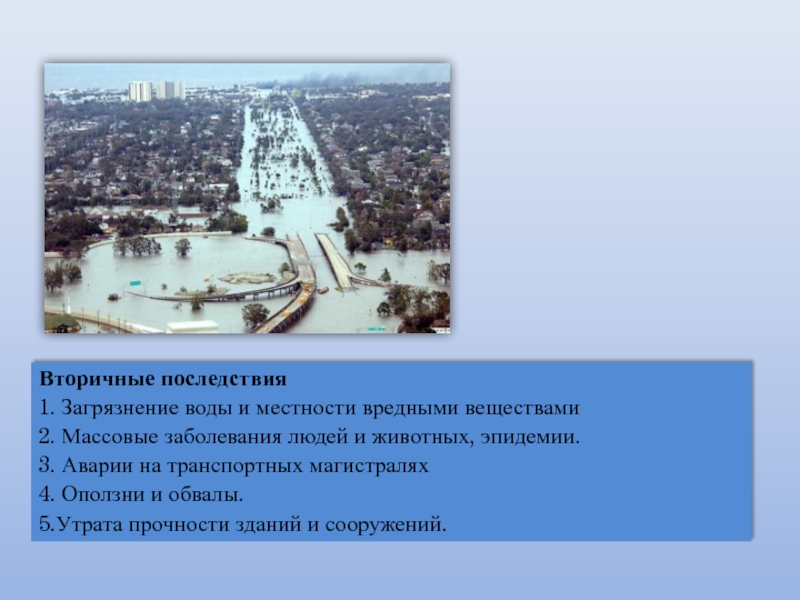

Слайд 16Вторичные последствия
1. Загрязнение воды и местности вредными веществами
2. Массовые заболевания
людей и животных, эпидемии.
3. Аварии на транспортных магистралях
4. Оползни и
обвалы.
5.Утрата прочности зданий и сооружений.
Слайд 17
Правила поведения при угрозе и во время гидродинамических аварий
При оповещении
об эвакуации:
1. Необходимо взять с собой:
1) Документы, помещенные в непромокаемый пакет;
2) Деньги,
ценные вещи;
3) Теплую одежду по сезону;
4) Резиновую обувь, водоотталкивающую одежду;
5) Надувные предметы, веревки;
6) Запас питьевой воды и продуктов питания;
7) Сигнальные средства;
8) Медицинскую аптечку;
9) Туалетные принадлежности, радиоприемник.
2. Ценные вещи перенести на верхние этажи, чердаки.
3. Отключить газ, электричество.
4. Плотно закрыть окна, двери, вентиля

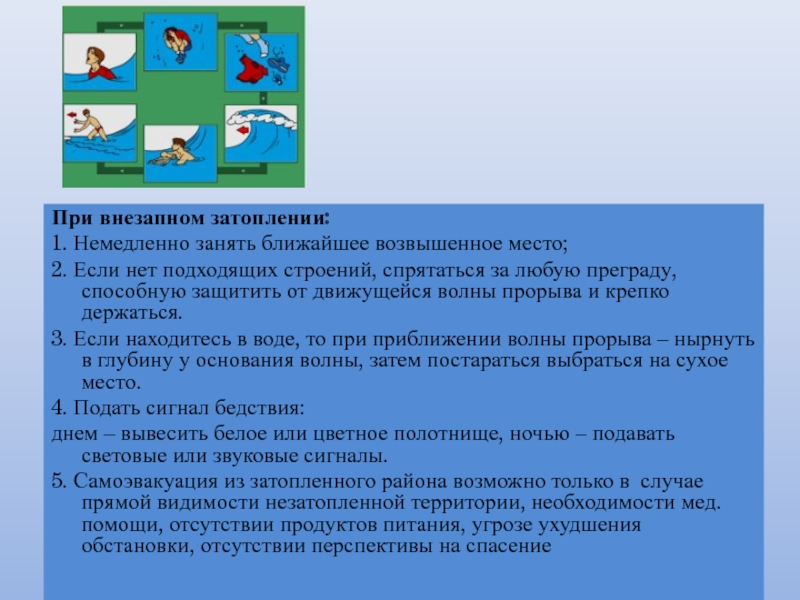

Слайд 18При внезапном затоплении:
1. Немедленно занять ближайшее возвышенное место;
2. Если нет
подходящих строений, спрятаться за любую преграду, способную защитить от движущейся
волны прорыва и крепко держаться.
3. Если находитесь в воде, то при приближении волны прорыва – нырнуть в глубину у основания волны, затем постараться выбраться на сухое место.
4. Подать сигнал бедствия:
днем – вывесить белое или цветное полотнище, ночью – подавать световые или звуковые сигналы.
5. Самоэвакуация из затопленного района возможно только в случае прямой видимости незатопленной территории, необходимости мед. помощи, отсутствии продуктов питания, угрозе ухудшения обстановки, отсутствии перспективы на спасение

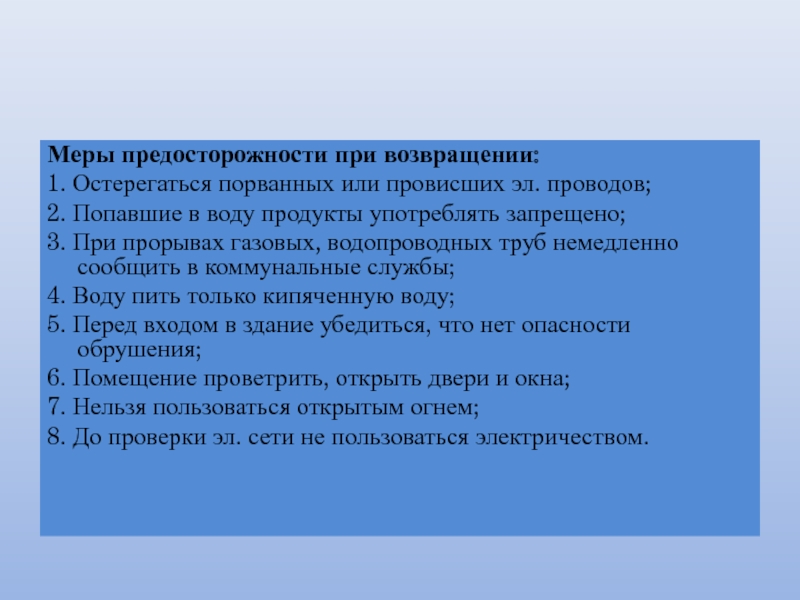

Слайд 19Меры предосторожности при возвращении:
1. Остерегаться порванных или провисших эл. проводов;
2.
Попавшие в воду продукты употреблять запрещено;
3. При прорывах газовых, водопроводных
труб немедленно сообщить в коммунальные службы;
4. Воду пить только кипяченную воду;
5. Перед входом в здание убедиться, что нет опасности обрушения;
6. Помещение проветрить, открыть двери и окна;
7. Нельзя пользоваться открытым огнем;
8. До проверки эл. сети не пользоваться электричеством.
