Гидроэнергетические сооружения

человека

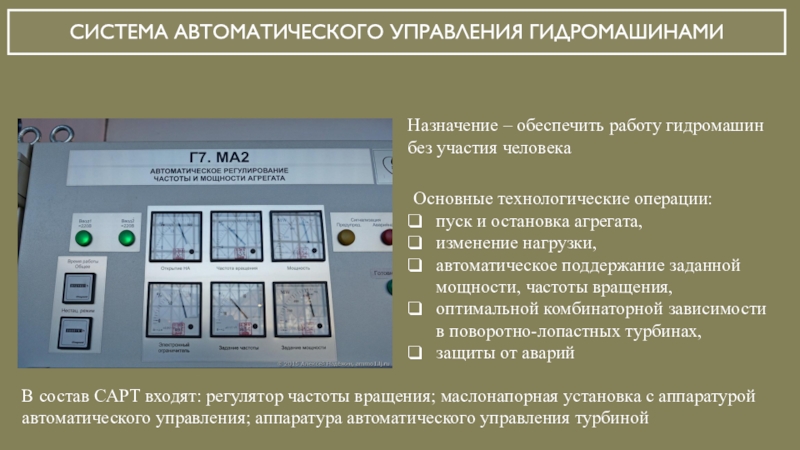

Основные технологические операции:
пуск и остановка агрегата,
изменение нагрузки,
автоматическое поддержание

заданной мощности, частоты вращения,
оптимальной комбинаторной зависимости в поворотно-лопастных турбинах,
защиты от аварий

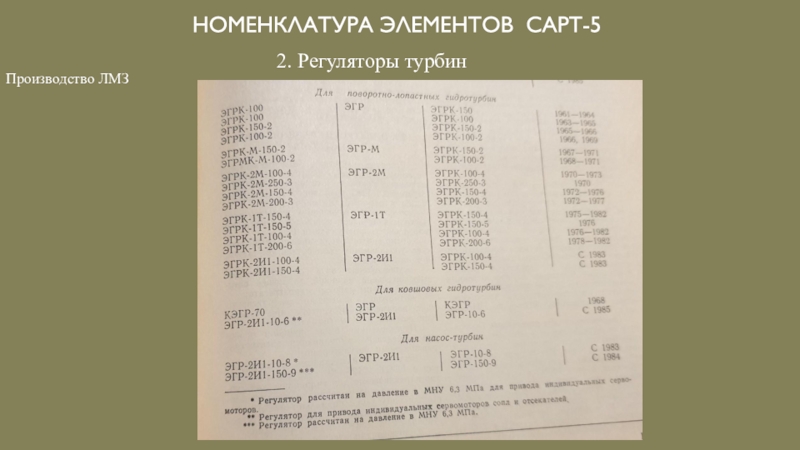

В состав САРТ входят: регулятор частоты вращения; маслонапорная установка с аппаратурой автоматического управления; аппаратура автоматического управления турбиной

следующие три основных звена:
Управляющие – колонка управления (КУ), которая состоит

из устройств воспринимающих внешние воздействия и сигналы, передаваемые на регулятор, и отрабатывающих по ним сигнал,который управляет открытием турбины;
Исполнительные – сервомоторы или серводвигатели, т.е. силовые органы, обычно гидравлические. Которые изменяют открытие турбины (направляющего аппарата, лопастей рабочего колеса реактивных турбин; иглы сопл и дефлекторов активных турбин)
Энергетические – маслонапорная установка, которая обеспечивает энергоносителем (маслом под давлением) сервомоторы и распределительные устройства (золотники)

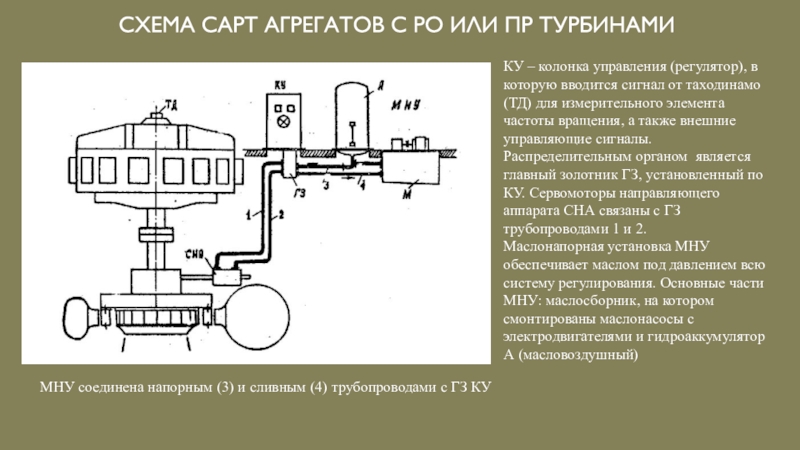

управления (регулятор), в которую вводится сигнал от таходинамо (ТД) для

измерительного элемента частоты вращения, а также внешние управляющие сигналы. Распределительным органом является главный золотник ГЗ, установленный по КУ. Сервомоторы направляющего аппарата СНА связаны с ГЗ трубопроводами 1 и 2.

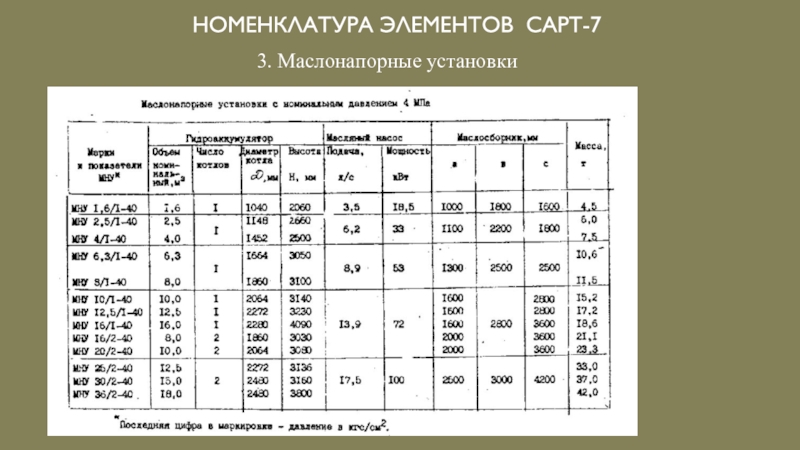

Маслонапорная установка МНУ обеспечивает маслом под давлением всю систему регулирования. Основные части МНУ: маслосборник, на котором смонтированы маслонасосы с электродвигателями и гидроаккумулятор А (масловоздушный)

МНУ соединена напорным (3) и сливным (4) трубопроводами с ГЗ КУ

связана с таходинамо ТД и имеет в нижней части два

распределительных золотника: главный (ГЗ), который управляет движением сервомоторов НА и золотник рабочего колеса ЗРК, который управляет сервомотором лопастей рабочего колеса.
Сервомоторы НА соединены с ГЗ трубопроводами 1 и 2 .
ЗРК трубопроводами 5 и 6 соединен с маслоприемником МП, через который осуществляется подача масла к проложенным в полости вала трубопроводам, которые соединены с полостями сервомотора рабочего колеса.

Маслонапорная установка МНУ состоит из маслосборника М с маслонасосами и гидроаккумулятором А и обеспечивает всю систему регулирования маслом под давлением. МНУ соединена с золотниками КУ напорным (3) и сливным (4) трубопроводами

маслонапорная установка (МНУ) должны быть расположены таким образом, чтобы длина

коммуникаций (трубопроводов) была минимальной и чтобы было обеспечено удобство эксплуатации и ремонта, свободный подход, наличие подъемно-транспортного оборудования

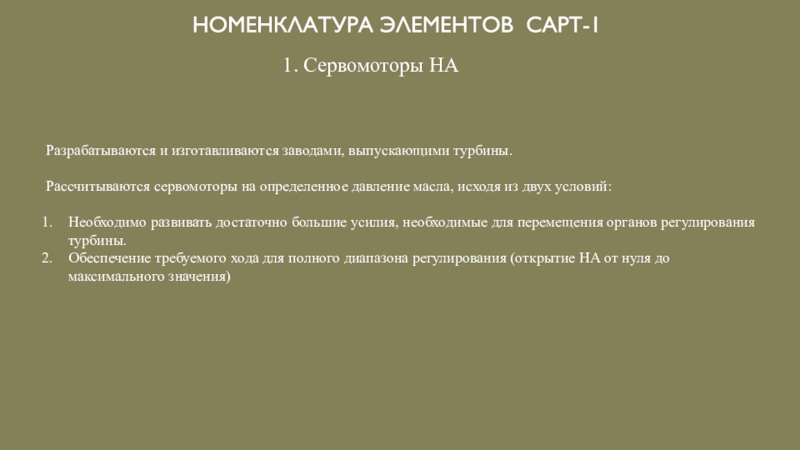

сервомоторы на определенное давление масла, исходя из двух условий:

Необходимо развивать

достаточно большие усилия, необходимые для перемещения органов регулирования турбины.
Обеспечение требуемого хода для полного диапазона регулирования (открытие НА от нуля до максимального значения)

поршневые
Сдвоенные поршневые

все первичные устройства регулирования осуществлены в виде электрических схем, а

вторичные, управляющие устройства, выполнены гидромеханическими

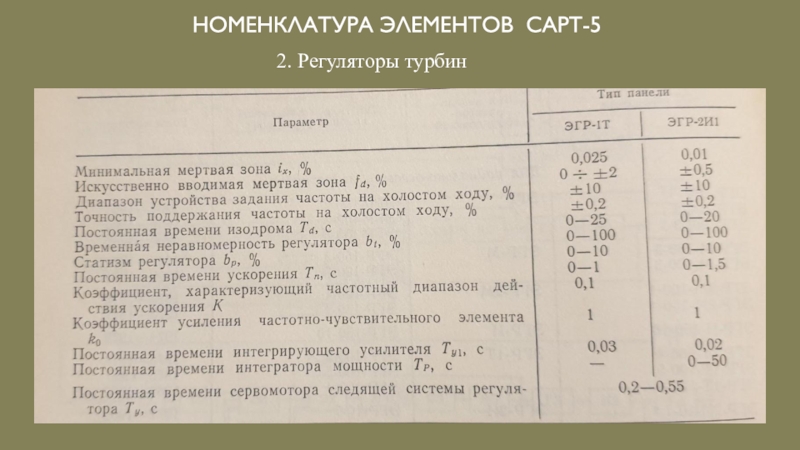

Функциональная схема электрогидравлического регулятора

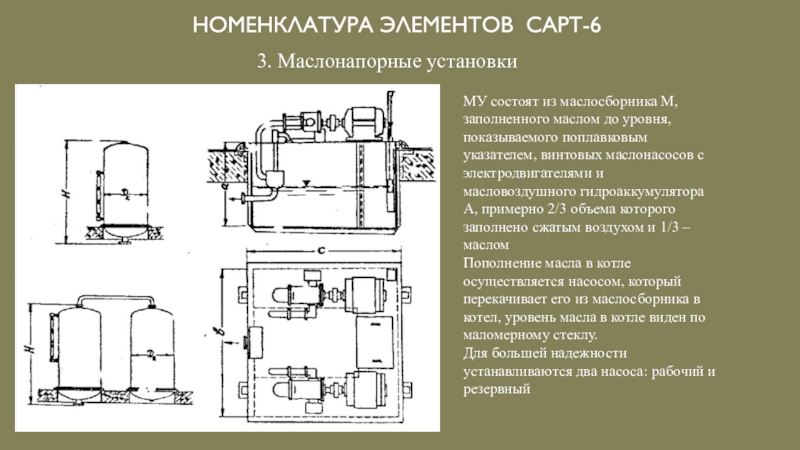

маслом до уровня, показываемого поплавковым указателем, винтовых маслонасосов с электродвигателями

и масловоздушного гидроаккумулятора А, примерно 2/3 объема которого заполнено сжатым воздухом и 1/3 – маслом
Пополнение масла в котле осуществляется насосом, который перекачивает его из маслосборника в котел, уровень масла в котле виден по маломерному стеклу.
Для большей надежности устанавливаются два насоса: рабочий и резервный
