Слайд 1Тема. Глобальные системы позиционирования
Преподаватель
Рыжова О.В.
г. Калуга, 2015 г.

Тема. Глобальные системы позиционированияПреподавательРыжова О.В.г. Калуга, 2015 г.

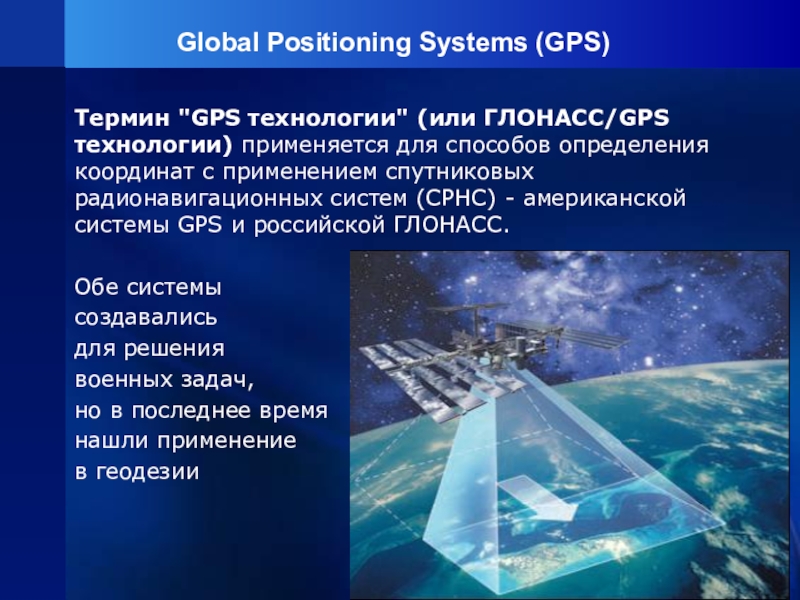

Слайд 2Global Positioning Systems (GPS)
Термин "GPS технологии" (или ГЛОНАСС/GPS технологии) применяется

для способов определения координат с применением спутниковых радионавигационных систем (СРНС)

- американской системы GPS и российской ГЛОНАСС.

Обе системы
создавались
для решения
военных задач,
но в последнее время
нашли применение
в геодезии


Global Positioning Systems (GPS)Термин

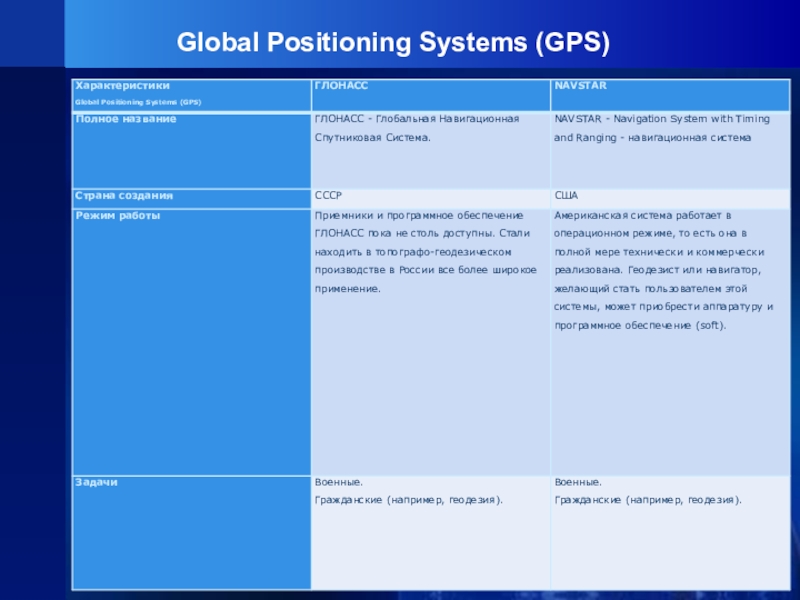

Слайд 3Global Positioning Systems (GPS)

Global Positioning Systems (GPS)

Слайд 4Global Positioning Systems (GPS)

Global Positioning Systems (GPS)

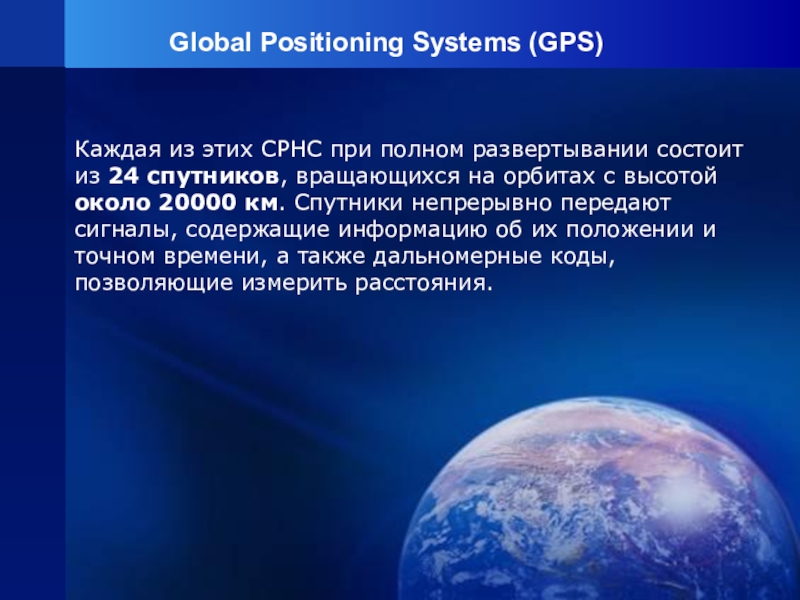

Слайд 5Global Positioning Systems (GPS)

Каждая из этих СРНС при полном развертывании

состоит из 24 спутников, вращающихся на орбитах с высотой около

20000 км. Спутники непрерывно передают сигналы, содержащие информацию об их положении и точном времени, а также дальномерные коды, позволяющие измерить расстояния.

Global Positioning Systems (GPS)Каждая из этих СРНС при полном развертывании состоит из 24 спутников, вращающихся на орбитах

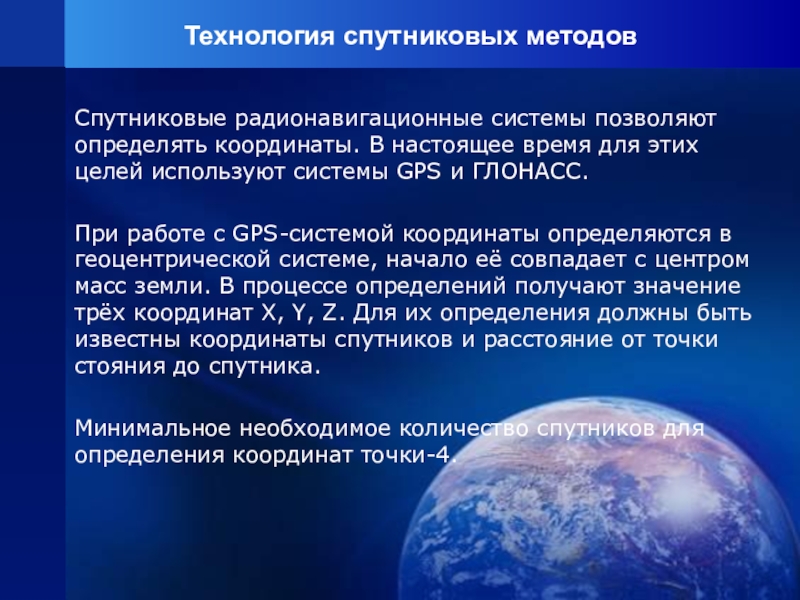

Слайд 6 Технология спутниковых методов
Спутниковые радионавигационные системы позволяют определять

координаты. В настоящее время для этих целей используют системы GPS

и ГЛОНАСС.

При работе с GРS-системой координаты определяются в геоцентрической системе, начало её совпадает с центром масс земли. В процессе определений получают значение трёх координат Х, Y, Z. Для их определения должны быть известны координаты спутников и расстояние от точки стояния до спутника.

Минимальное необходимое количество спутников для определения координат точки-4.
Технология спутниковых методов Спутниковые радионавигационные системы позволяют определять координаты. В настоящее время для

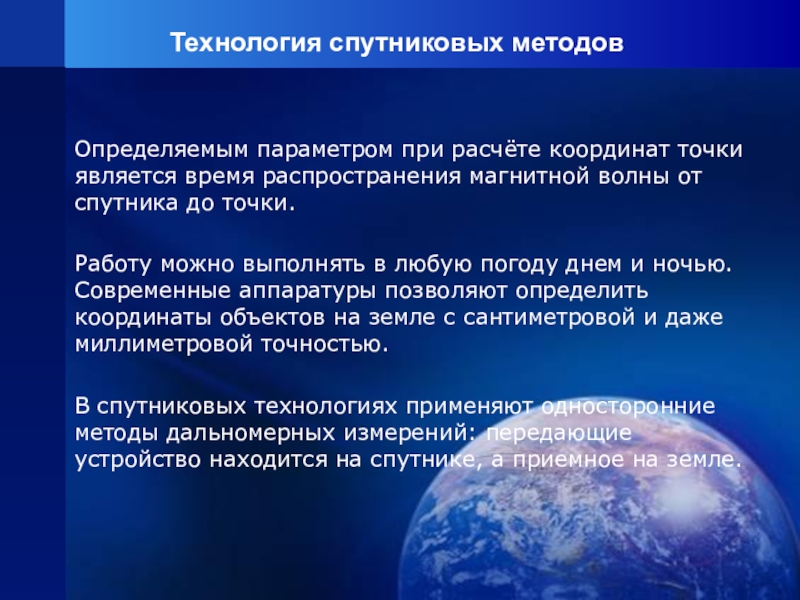

Слайд 7 Технология спутниковых методов

Определяемым параметром при расчёте координат точки является

время распространения магнитной волны от спутника до точки.

Работу можно

выполнять в любую погоду днем и ночью. Современные аппаратуры позволяют определить координаты объектов на земле с сантиметровой и даже миллиметровой точностью.

В спутниковых технологиях применяют односторонние методы дальномерных измерений: передающие устройство находится на спутнике, а приемное на земле.

Технология спутниковых методовОпределяемым параметром при расчёте координат точки является время распространения магнитной волны от спутника до

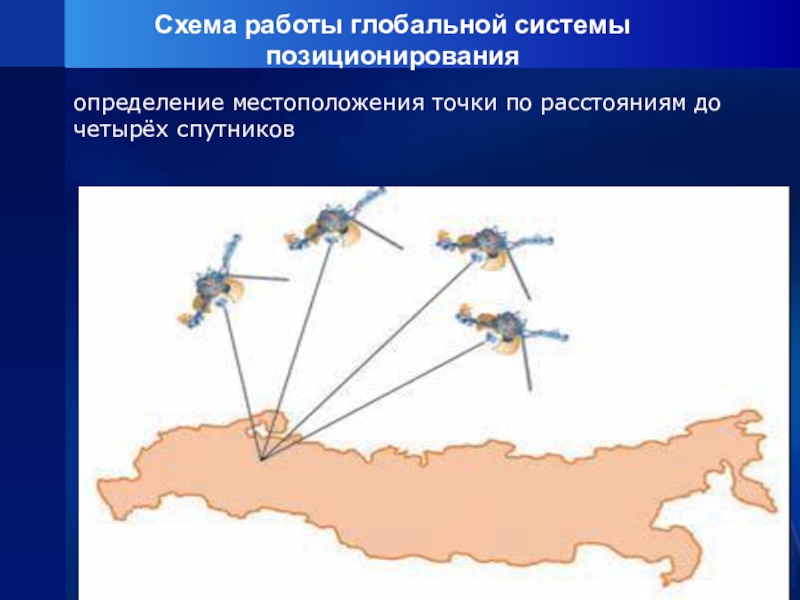

Слайд 8Схема работы глобальной системы позиционирования
определение местоположения точки по расстояниям до

четырёх спутников




Схема работы глобальной системы позиционированияопределение местоположения точки по расстояниям до четырёх спутников

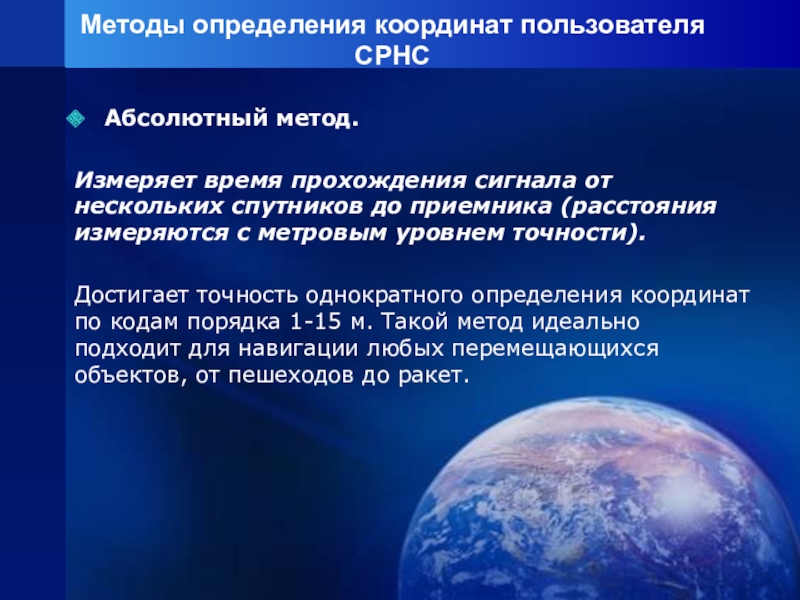

Слайд 9Методы определения координат пользователя СРНС
Абсолютный метод.

Измеряет время прохождения сигнала от

нескольких спутников до приемника (расстояния измеряются с метровым уровнем точности).

Достигает

точность однократного определения координат по кодам порядка 1-15 м. Такой метод идеально подходит для навигации любых перемещающихся объектов, от пешеходов до ракет.
Методы определения координат пользователя СРНСАбсолютный метод.Измеряет время прохождения сигнала от нескольких спутников до приемника (расстояния измеряются с

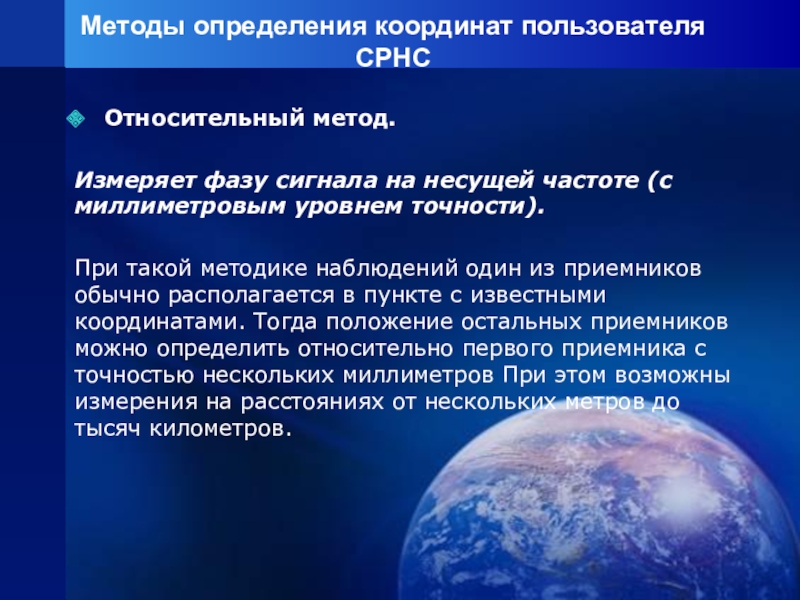

Слайд 10Методы определения координат пользователя СРНС
Относительный метод.

Измеряет фазу сигнала на несущей

частоте (с миллиметровым уровнем точности).

При такой методике наблюдений один

из приемников обычно располагается в пункте с известными координатами. Тогда положение остальных приемников можно определить относительно первого приемника с точностью нескольких миллиметров При этом возможны измерения на расстояниях от нескольких метров до тысяч километров.

Методы определения координат пользователя СРНСОтносительный метод.Измеряет фазу сигнала на несущей частоте (с миллиметровым уровнем точности). При такой

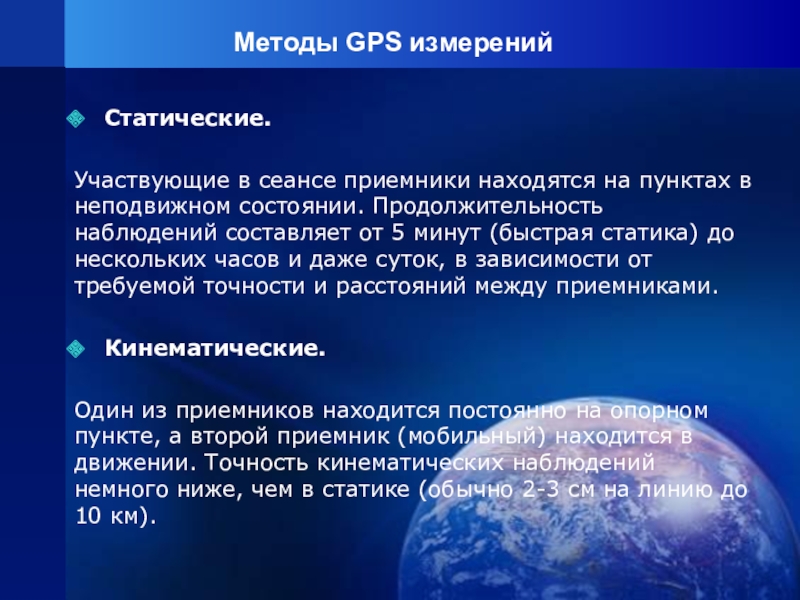

Слайд 11Методы GPS измерений
Статические.

Участвующие в сеансе приемники находятся на пунктах

в неподвижном состоянии. Продолжительность наблюдений составляет от 5 минут (быстрая

статика) до нескольких часов и даже суток, в зависимости от требуемой точности и расстояний между приемниками.

Кинематические.

Один из приемников находится постоянно на опорном пункте, а второй приемник (мобильный) находится в движении. Точность кинематических наблюдений немного ниже, чем в статике (обычно 2-3 см на линию до 10 км).


Методы GPS измерений Статические.Участвующие в сеансе приемники находятся на пунктах в неподвижном состоянии. Продолжительность наблюдений составляет от

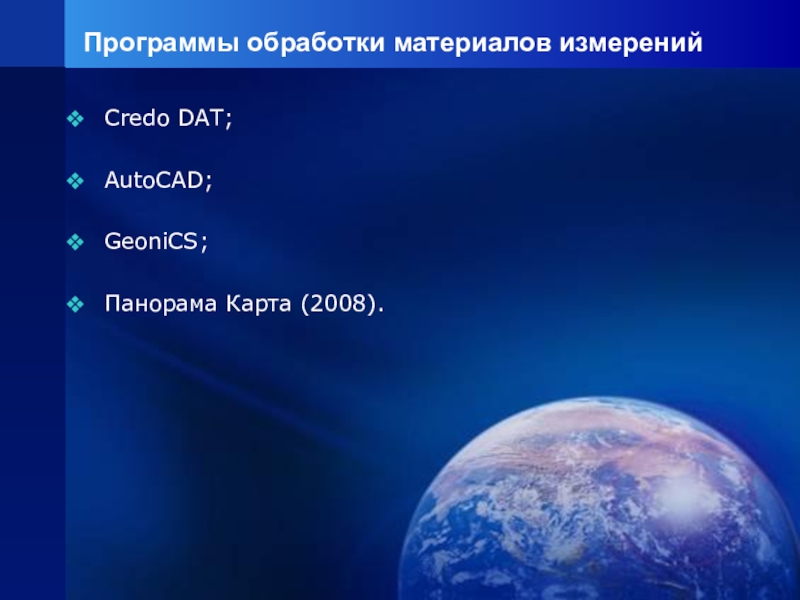

Слайд 12Программы обработки материалов измерений
Credo DAT;

AutoCAD;

GeoniCS;

Панорама Карта (2008).

Программы обработки материалов измеренийCredo DAT;AutoCAD; GeoniCS;Панорама Карта (2008).

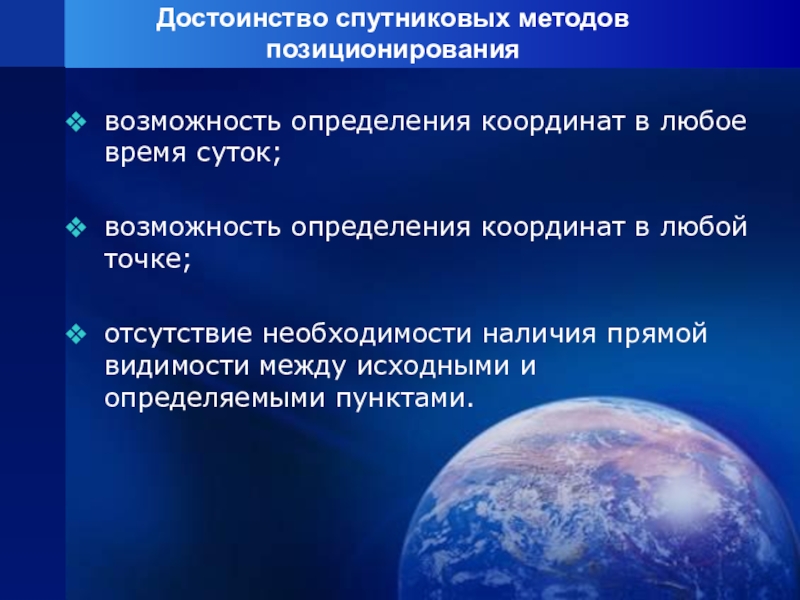

Слайд 13 Достоинство спутниковых методов позиционирования
возможность определения координат в любое время суток;

возможность

определения координат в любой точке;

отсутствие необходимости наличия прямой видимости

между исходными и определяемыми пунктами.

Достоинство спутниковых методов позиционирования возможность определения координат в любое время суток;возможность определения координат в любой точке;

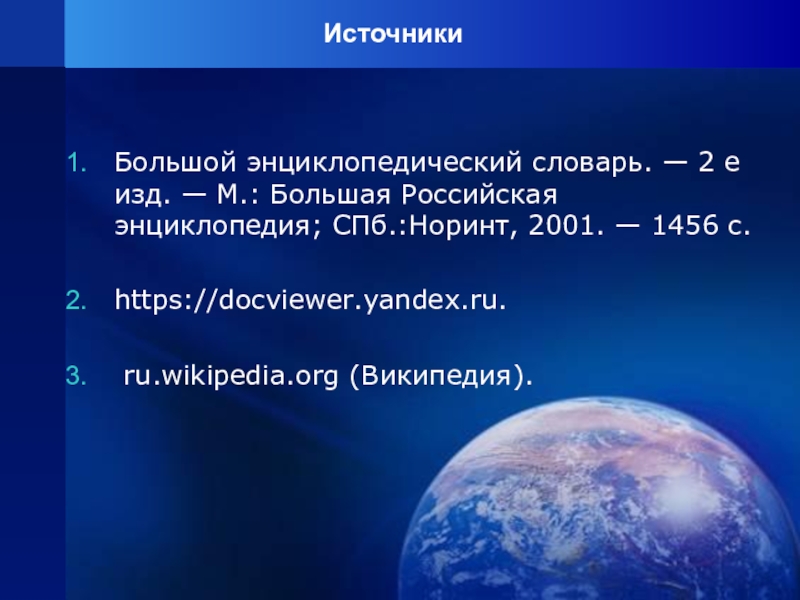

Слайд 14 Источники
Большой энциклопедический словарь. — 2 е изд. — М.: Большая

Российская энциклопедия; СПб.:Норинт, 2001. — 1456 с.

https://docviewer.yandex.ru.

ru.wikipedia.org (Википедия).


Источники Большой энциклопедический словарь. — 2 е изд. — М.: Большая Российская энциклопедия; СПб.:Норинт, 2001. —
