Гр. заняття Т-3.2.ША.ppt

розділу
“Тактика авіації ПС“
дисципліни “Військова підготовка”


Тема

3. „Ведення бойових дій авіаційними підрозділами та частинами”
Заняття 2. „Основи бойових дій підрозділів і частин штурмової авіації ”

3

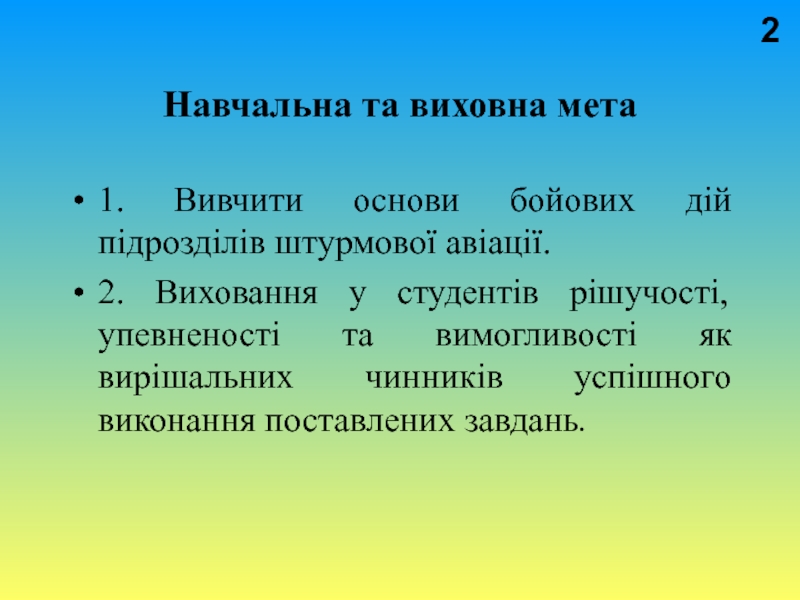

авіації.
2. Виховання у студентів рішучості, упевненості та вимогливості як вирішальних

чинників успішного виконання поставлених завдань.

2

штурмової авіації (ША).
3. Способи бойових дій та бойові порядки штурмовиків.

3

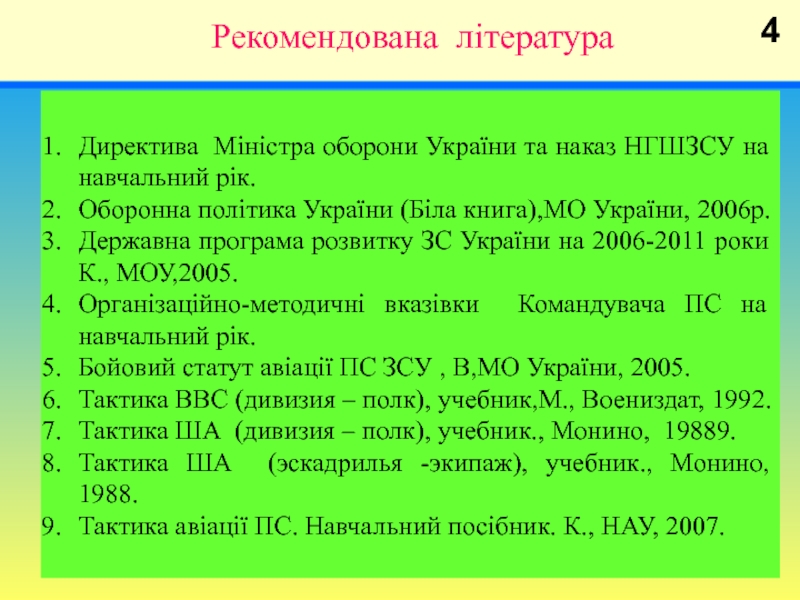

навчальний рік.
Оборонна політика України (Біла книга),МО України, 2006р.
Державна програма

розвитку ЗС України на 2006-2011 роки К., МОУ,2005.
Організаційно-методичні вказівки Командувача ПС на навчальний рік.
Бойовий статут авіації ПС ЗСУ , В,МО України, 2005.
Тактика ВВС (дивизия – полк), учебник,М., Воениздат, 1992.
Тактика ША (дивизия – полк), учебник., Монино, 19889.
Тактика ША (эскадрилья -экипаж), учебник., Монино, 1988.
Тактика авіації ПС. Навчальний посібник. К., НАУ, 2007.

4

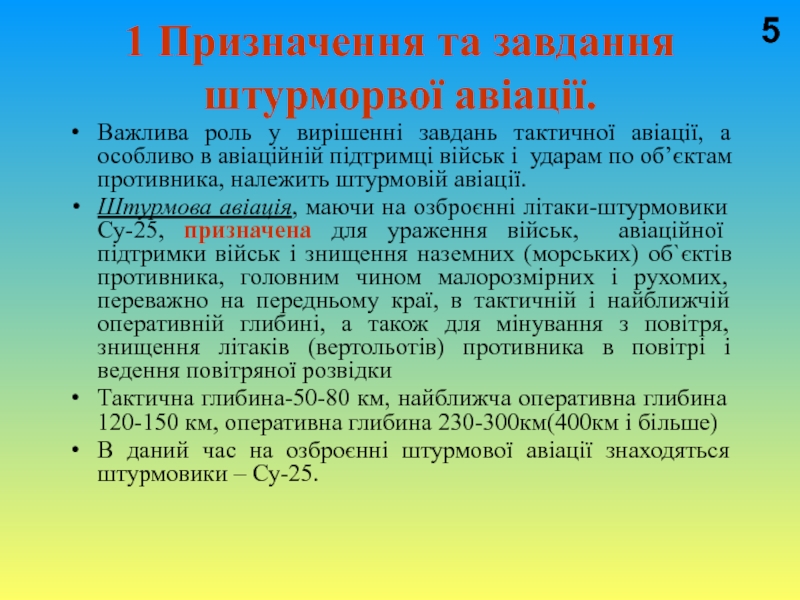

завдань тактичної авіації, а особливо в авіаційній підтримці військ і

ударам по об’єктам противника, належить штурмовій авіації.
Штурмова авіація, маючи на озброєнні літаки-штурмовики Су-25, призначена для ураження військ, авіаційної підтримки військ і знищення наземних (морських) об`єктів противника, головним чином малорозмірних і рухомих, переважно на передньому краї, в тактичній і найближчій оперативній глибині, а також для мінування з повітря, знищення літаків (вертольотів) противника в повітрі і ведення повітряної розвідки
Тактична глибина-50-80 км, найближча оперативна глибина 120-150 км, оперативна глибина 230-300км(400км і більше)
В даний час на озброєнні штурмової авіації знаходяться штурмовики – Су-25.

5

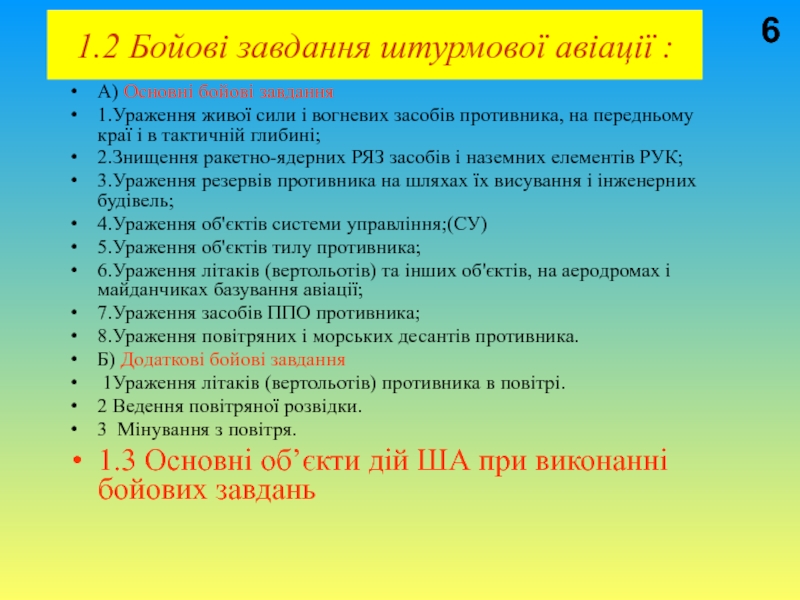

сили і вогневих засобів противника, на передньому краї і в

тактичній глибині;
2.Знищення ракетно-ядерних РЯЗ засобів і наземних елементів РУК;
3.Ураження резервів противника на шляхах їх висування і інженерних будівель;
4.Ураження об'єктів системи управління;(СУ)
5.Ураження об'єктів тилу противника;
6.Ураження літаків (вертольотів) та інших об'єктів, на аеродромах і майданчиках базування авіації;
7.Ураження засобів ППО противника;
8.Ураження повітряних і морських десантів противника.
Б) Додаткові бойові завдання
1Ураження літаків (вертольотів) противника в повітрі.
2 Ведення повітряної розвідки.
3 Мінування з повітря.
1.3 Основні об’єкти дій ША при виконанні бойових завдань

6

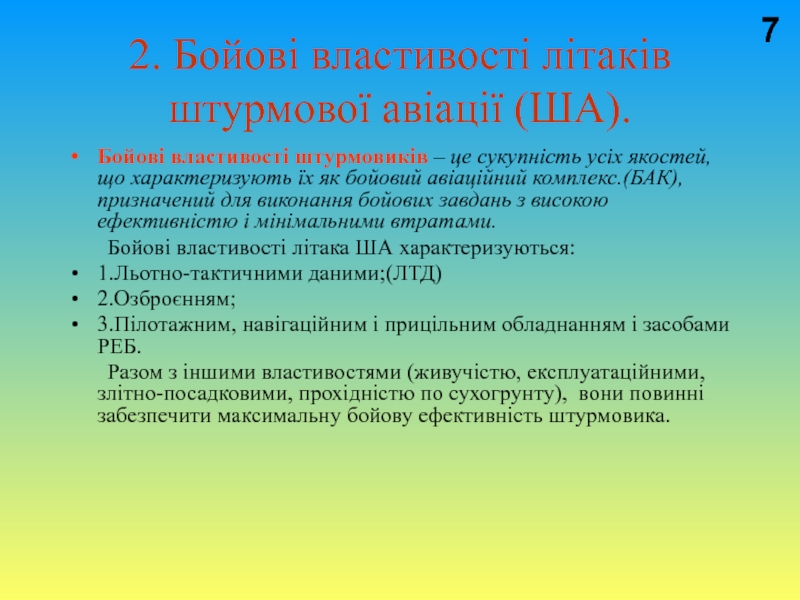

це сукупність усіх якостей, що характеризують їх як бойовий авіаційний

комплекс.(БАК), призначений для виконання бойових завдань з високою ефективністю і мінімальними втратами.
Бойові властивості літака ША характеризуються:
1.Льотно-тактичними даними;(ЛТД)
2.Озброєнням;
3.Пілотажним, навігаційним і прицільним обладнанням і засобами РЕБ.
Разом з іншими властивостями (живучістю, експлуатаційними, злітно-посадковими, прохідністю по сухогрунту), вони повинні забезпечити максимальну бойову ефективність штурмовика.

7

1
G

3л.макс т 19.5
Vmax.,км/год 1000
Нпр,км 10
Д пер,км 2500
Rб ,км 400-700

2.Озброєння

КР до 4
НАР 57x250
ВГУ ГШ-2-30
ЗРГУ 4
ЗНГУ 4

8

озброєння
4 Кероване-ракетне озброєння:
А) “Повітря-Земля”
Б) “Повітря-Повітря”
5 Некероване ракетне озброєння
6 Фото-контрольне

обладнання

і повітряним цілям в умовах їх візуальної видимості
2 Бомбардувальне

озброєння включає:8 однозамкових держаків, що призначені для підвіски, транспортування і скидання бомб калібру від 50 до 500 кг, підвісні паливні баки ємністю 800 л , запалювальні баки, разові бомбові касети і контейнери малогабаритних вантажів.
3 Артилерійське озброєння призначене для ведення стрільби по наземних і повітряних цілях. Воно складається із однієї двоствольної, вмонтованої в фюзеляж гарматної установки ВГУ-17Ф, в якій використовується гармата ГШ-2-30 з боєкомплектом 250 патронів.
4.Система ракетного керованого озброєння “Повітря-Земля”: Х-25, Х-25МЛ, С-25А, Х-29Л
Призначена для ураження наземних(надводних) малорозмірних рухомих і нерухомих цілей.
4.а) Система ракетного керованого озброєння “Повітря-Повітря”: Р-60 призначена для ураження вертольотів (літаків) противника в ближньому повітряному бою.
5 Система ракетного некерованого озброєння призначена для ураження повітряних і наземних цілей противника і забеспечує застосування НАР типу С-5,С-8, С-24, С-25.Одночасно можуть застосовуватись ракети тільки одного типу.
6 Фото-контрольне обладнання призначене для перевірки правильності прицілювання при бойовому застосуванні озброєння, при навчанні,контролює результати стрільби із гармат і пуск ракет.

призначенню можна розділити на 3 основні групи:
Обладнання, призначене для вирішення

навігаційних завдань і що входить у склад навігаційного комплексу КН-23-1
Обладнання, що призначене для вирішення завдань зв’язку, розпізнавання і видачі споживачам повітряних сигналів, навігаційно-пілотажних параметрів, що забеспечують роботу ПрНК
Обладнання, що призначене для вирішення прицільних завдань, що входить до складу прицільного комплексу

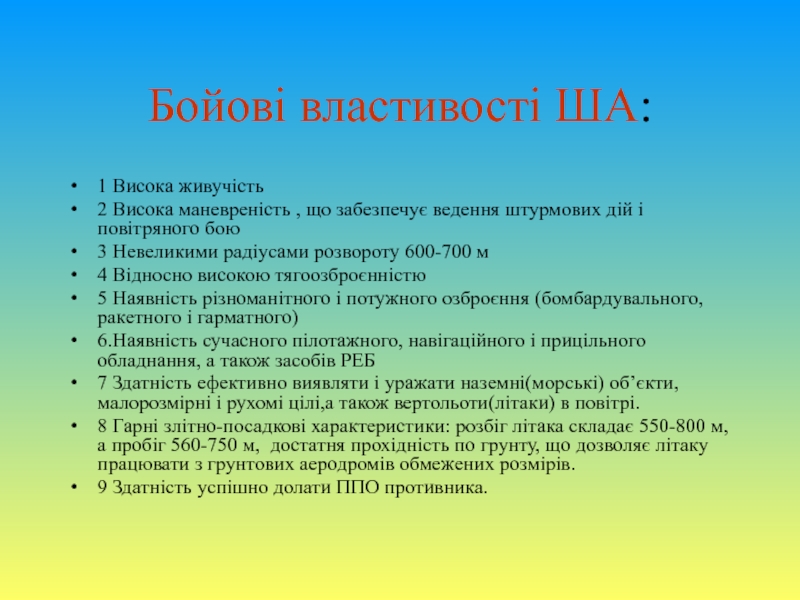

ведення штурмових дій і повітряного бою
3 Невеликими радіусами розвороту 600-700

м
4 Відносно високою тягоозброєнністю
5 Наявність різноманітного і потужного озброєння (бомбардувального, ракетного і гарматного)
6.Наявність сучасного пілотажного, навігаційного і прицільного обладнання, а також засобів РЕБ
7 Здатність ефективно виявляти і уражати наземні(морські) об’єкти, малорозмірні і рухомі цілі,а також вертольоти(літаки) в повітрі.
8 Гарні злітно-посадкові характеристики: розбіг літака складає 550-800 м, а пробіг 560-750 м, достатня прохідність по грунту, що дозволяє літаку працювати з грунтових аеродромів обмежених розмірів.
9 Здатність успішно долати ППО противника.

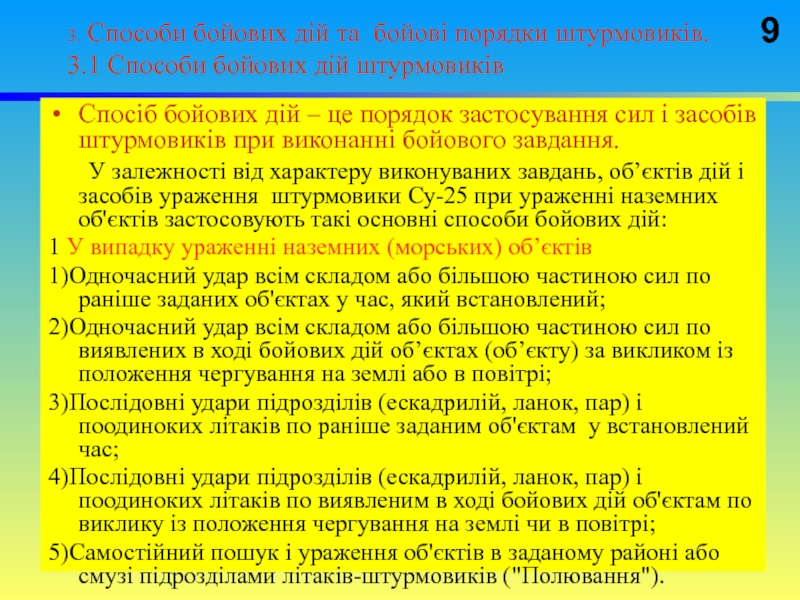

бойових дій штурмовиків
Спосіб бойових дій – це порядок застосування сил

і засобів штурмовиків при виконанні бойового завдання.
У залежності від характеру виконуваних завдань, об’єктів дій і засобів ураження штурмовики Су-25 при ураженні наземних об'єктів застосовують такі основні способи бойових дій:
1 У випадку ураженні наземних (морських) об’єктів
1)Одночасний удар всім складом або більшою частиною сил по раніше заданих об'єктах у час, який встановлений;
2)Одночасний удар всім складом або більшою частиною сил по виявлених в ході бойових дій об’єктах (об’єкту) за викликом із положення чергування на землі або в повітрі;
3)Послідовні удари підрозділів (ескадрилій, ланок, пар) і поодиноких літаків по раніше заданим об'єктам у встановлений час;
4)Послідовні удари підрозділів (ескадрилій, ланок, пар) і поодиноких літаків по виявленим в ході бойових дій об'єктам по виклику із положення чергування на землі чи в повітрі;
5)Самостійний пошук і ураження об'єктів в заданому районі або смузі підрозділами літаків-штурмовиків ("Полювання").

9

одночасне введення до бою та ураження повітряного супротивника всім складом

або більшою частиною сил із положення чергування на землі або в повітрі.
2) послідовне введення до бою та ураження повітряного супротивника підрозділами (ланками, парами, екіпажами) із положення чергування на землі (з аеродромів, площадок-засідок) або з повітря.
3) польоти пар і поодиноких екіпажів за викликом з положення чергування на землі.

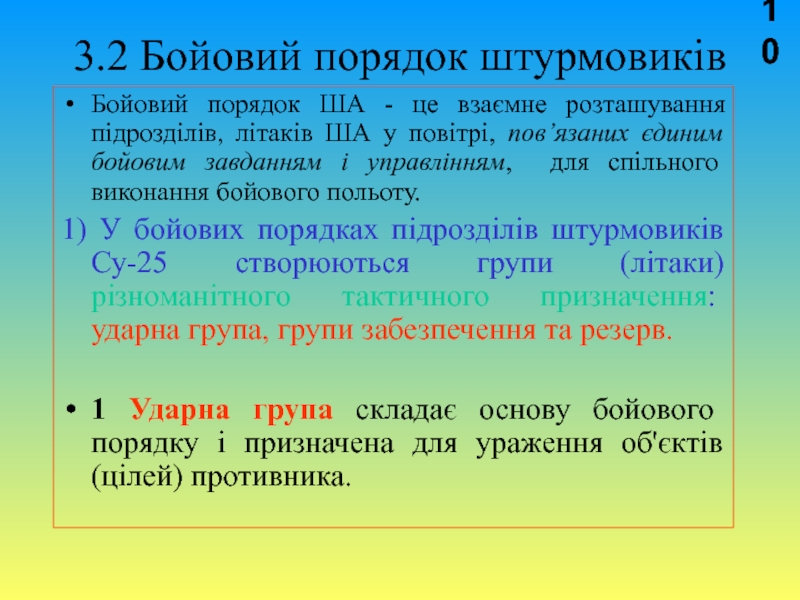

підрозділів, літаків ША у повітрі, пов’язаних єдиним бойовим завданням і

управлінням, для спільного виконання бойового польоту.
1) У бойових порядках підрозділів штурмовиків Су-25 створюються групи (літаки) різноманітного тактичного призначення: ударна група, групи забезпечення та резерв.

1 Ударна група складає основу бойового порядку і призначена для ураження об'єктів (цілей) противника.

10

До них відносяться:
Група дорозвідки, що призначена для уточнення координат цілі;

Група РЕБ виконує завдання по придушенню активними і пасивними перешкодами РЛС виявлення;
Група знищення засобів ППО знищує засоби ППО в районі цілі (об'єкту);
Група прикриття відбиває атаки винищувачів противника по літаках ударної групи й інших груп;
Демонстративна група призначена для відволікання уваги противника від ударної групи;
Група позначення (освітлення) цілі створюється при веденні бойових дій у СМУ і в ночі;
Група контролю результатів авіаційного удару.

11

3. Резерв призначений для посилення ударної групи, або виконання завдань, яки раптово виникають.

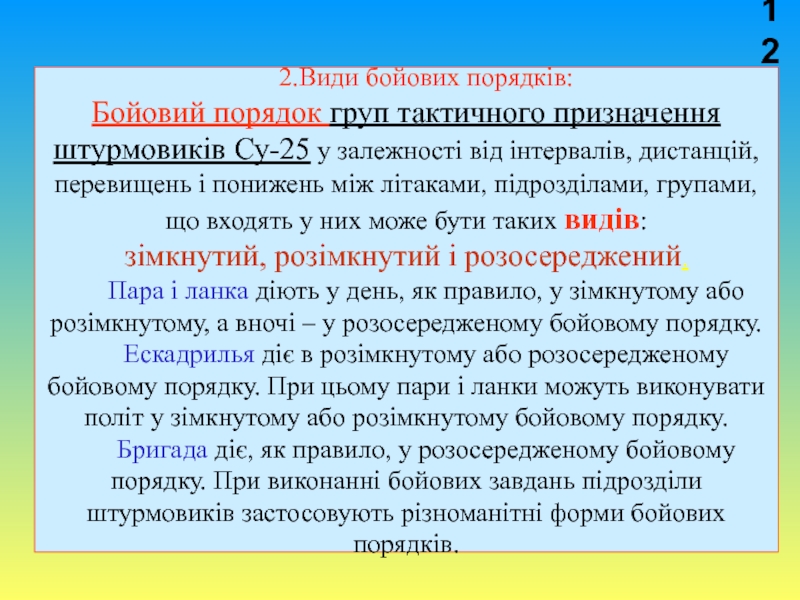

залежності від інтервалів, дистанцій, перевищень і понижень між літаками, підрозділами,

групами, що входять у них може бути таких видів: зімкнутий, розімкнутий і розосереджений. Пара і ланка діють у день, як правило, у зімкнутому або розімкнутому, а вночі – у розосередженому бойовому порядку. Ескадрилья діє в розімкнутому або розосередженому бойовому порядку. При цьому пари і ланки можуть виконувати політ у зімкнутому або розімкнутому бойовому порядку. Бригада діє, як правило, у розосередженому бойовому порядку. При виконанні бойових завдань підрозділи штурмовиків застосовують різноманітні форми бойових порядків.

12

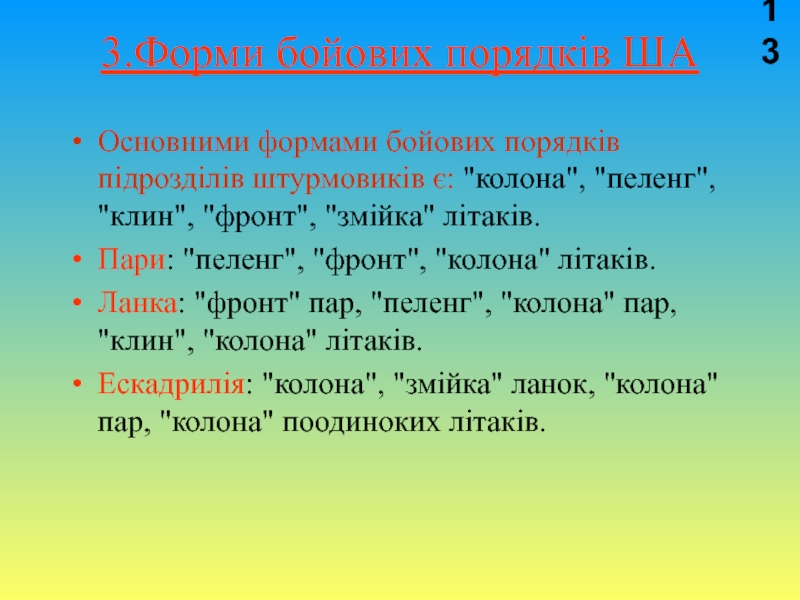

"колона", "пеленг", "клин", "фронт", "змійка" літаків.
Пари: "пеленг", "фронт", "колона" літаків.
Ланка:

"фронт" пар, "пеленг", "колона" пар, "клин", "колона" літаків.
Ескадрилія: "колона", "змійка" ланок, "колона" пар, "колона" поодиноких літаків.

13

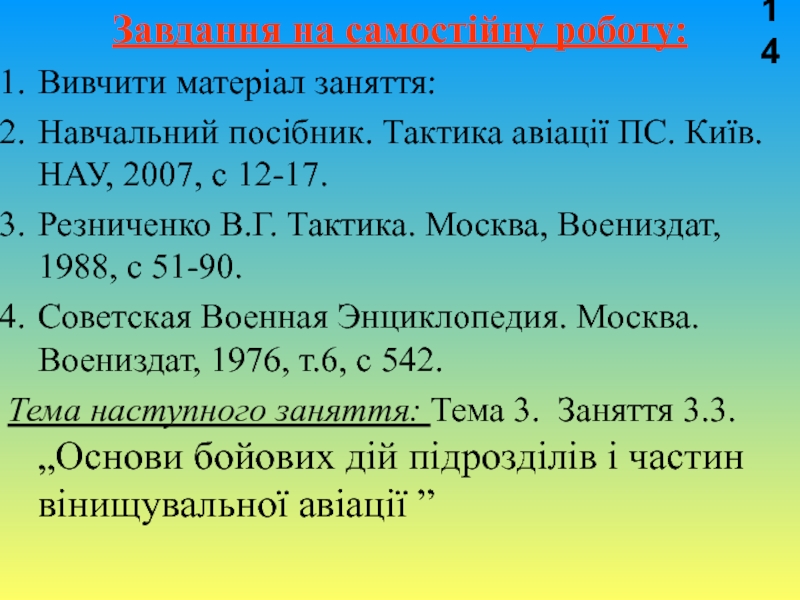

Київ. НАУ, 2007, с 12-17.
Резниченко В.Г. Тактика. Москва, Воениздат, 1988,

с 51-90.
Советская Военная Энциклопедия. Москва. Воениздат, 1976, т.6, с 542.
Тема наступного заняття: Тема 3. Заняття 3.3. „Основи бойових дій підрозділів і частин вінищувальної авіації ”

14

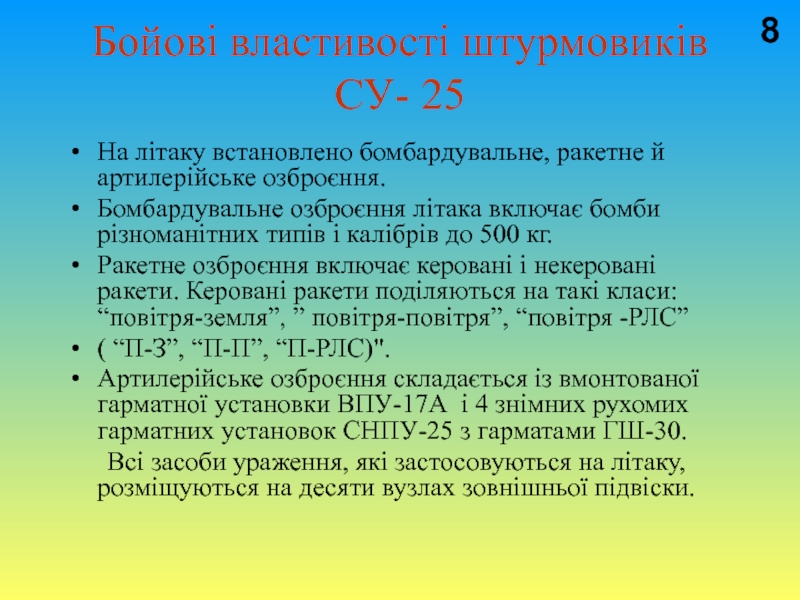

артилерійське озброєння.
Бомбардувальне озброєння літака включає бомби різноманітних типів і калібрів

до 500 кг.
Ракетне озброєння включає керовані і некеровані ракети. Керовані ракети поділяються на такі класи: “повітря-земля”, ” повітря-повітря”, “повітря -РЛС”
( “П-З”, “П-П”, “П-РЛС)".
Артилерійське озброєння складається із вмонтованої гарматної установки ВПУ-17А і 4 знімних рухомих гарматних установок СНПУ-25 з гарматами ГШ-30.
Всі засоби ураження, які застосовуються на літаку, розміщуються на десяти вузлах зовнішньої підвіски.

8

до 4
НАР 57x250
ВГУ ГШ-2-30
ЗРГУ 4
ЗНГУ 4

з повітря
