Слайд 1Гравиметрия
Орындағандар:
Әбдіров А.Е.
Ұзақ Ш.Қ.
Шамшырақ Р.Ш.
Слайд 2Гравиметрия

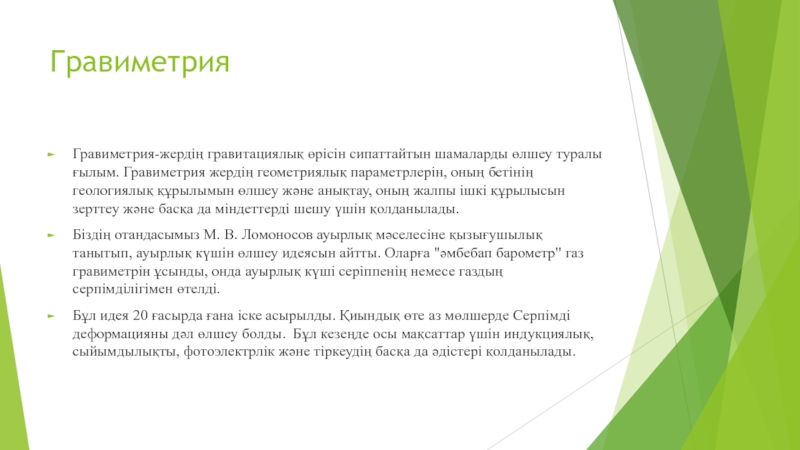

Гравиметрия-жердің гравитациялық өрісін сипаттайтын шамаларды өлшеу туралы ғылым. Гравиметрия жердің
геометриялық параметрлерін, оның бетінің геологиялық құрылымын өлшеу және анықтау, оның
жалпы ішкі құрылысын зерттеу және басқа да міндеттерді шешу үшін қолданылады.
Біздің отандасымыз М. В. Ломоносов ауырлық мәселесіне қызығушылық танытып, ауырлық күшін өлшеу идеясын айтты. Оларға "әмбебап барометр" газ гравиметрін ұсынды, онда ауырлық күші серіппенің немесе газдың серпімділігімен өтелді.
Бұл идея 20 ғасырда ғана іске асырылды. Қиындық өте аз мөлшерде Серпімді деформацияны дәл өлшеу болды. Бұл кезеңде осы мақсаттар үшін индукциялық, сыйымдылықты, фотоэлектрлік және тіркеудің басқа да әдістері қолданылады.

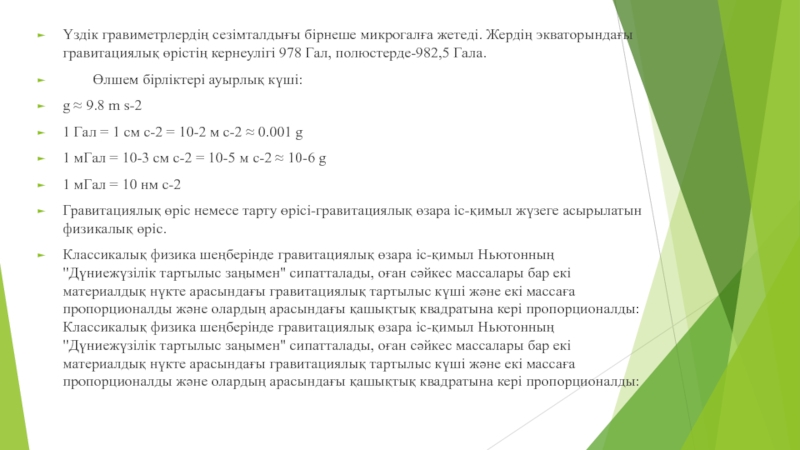

Слайд 3Үздік гравиметрлердің сезімталдығы бірнеше микрогалға жетеді. Жердің экваторындағы гравитациялық өрістің
кернеулігі 978 Гал, полюстерде-982,5 Гала.
Өлшем бірліктері
ауырлық күші:
g ≈ 9.8 m s-2
1 Гал = 1 см с-2 = 10-2 м с-2 ≈ 0.001 g
1 мГал = 10-3 см с-2 = 10-5 м с-2 ≈ 10-6 g
1 мГал = 10 нм с-2
Гравитациялық өріс немесе тарту өрісі-гравитациялық өзара іс-қимыл жүзеге асырылатын физикалық өріс.

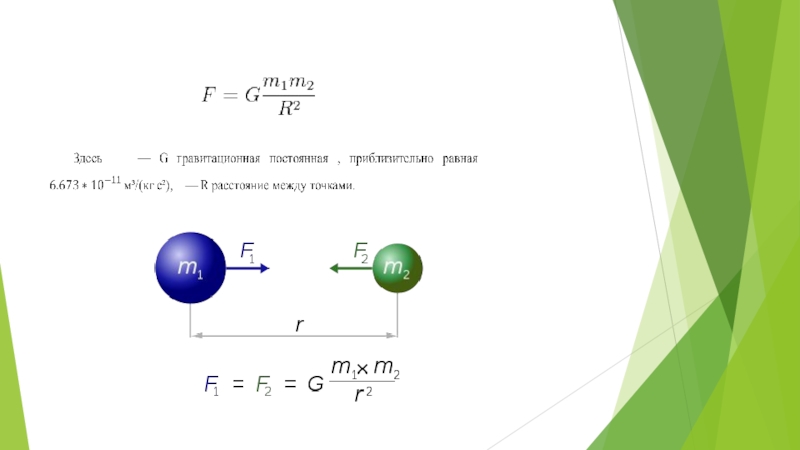

Классикалық физика шеңберінде гравитациялық өзара іс-қимыл Ньютонның "Дүниежүзілік тартылыс заңымен" сипатталады, оған сәйкес массалары бар екі материалдық нүкте арасындағы гравитациялық тартылыс күші және екі массаға пропорционалды және олардың арасындағы қашықтық квадратына кері пропорционалды:Классикалық физика шеңберінде гравитациялық өзара іс-қимыл Ньютонның "Дүниежүзілік тартылыс заңымен" сипатталады, оған сәйкес массалары бар екі материалдық нүкте арасындағы гравитациялық тартылыс күші және екі массаға пропорционалды және олардың арасындағы қашықтық квадратына кері пропорционалды:

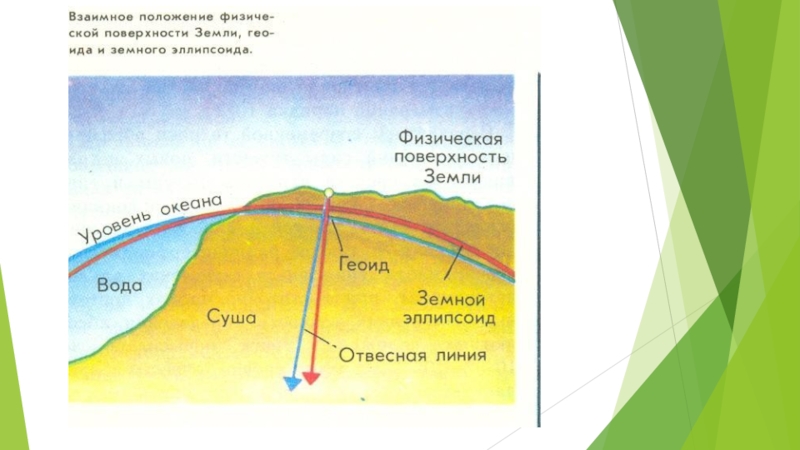

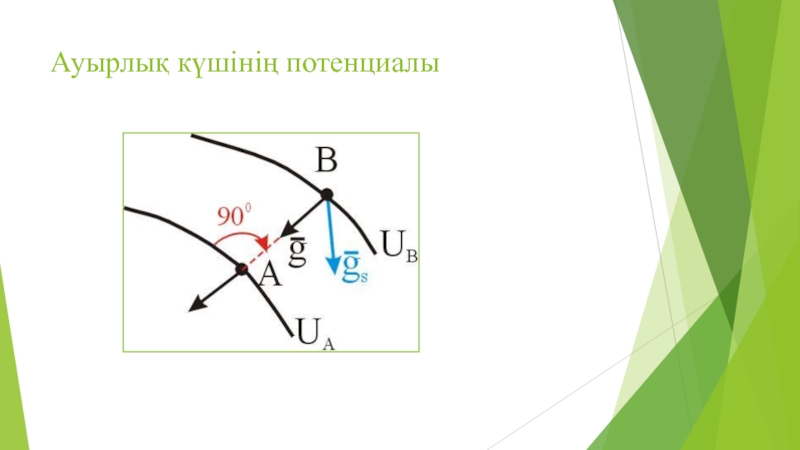

Слайд 7Магнитометрия

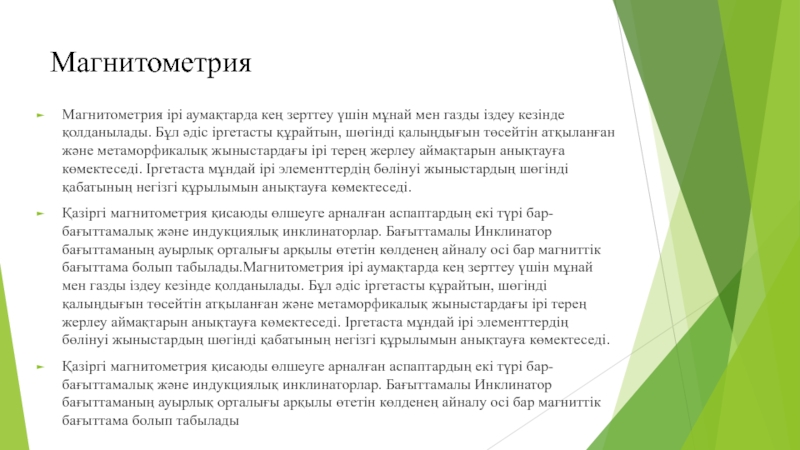

Магнитометрия ірі аумақтарда кең зерттеу үшін мұнай мен газды іздеу
кезінде қолданылады. Бұл әдіс іргетасты құрайтын, шөгінді қалыңдығын төсейтін атқыланған
және метаморфикалық жыныстардағы ірі терең жерлеу аймақтарын анықтауға көмектеседі. Іргетаста мұндай ірі элементтердің бөлінуі жыныстардың шөгінді қабатының негізгі құрылымын анықтауға көмектеседі.
Қазіргі магнитометрия қисаюды өлшеуге арналған аспаптардың екі түрі бар-бағыттамалық және индукциялық инклинаторлар. Бағыттамалы Инклинатор бағыттаманың ауырлық орталығы арқылы өтетін көлденең айналу осі бар магниттік бағыттама болып табылады.Магнитометрия ірі аумақтарда кең зерттеу үшін мұнай мен газды іздеу кезінде қолданылады. Бұл әдіс іргетасты құрайтын, шөгінді қалыңдығын төсейтін атқыланған және метаморфикалық жыныстардағы ірі терең жерлеу аймақтарын анықтауға көмектеседі. Іргетаста мұндай ірі элементтердің бөлінуі жыныстардың шөгінді қабатының негізгі құрылымын анықтауға көмектеседі.
Қазіргі магнитометрия қисаюды өлшеуге арналған аспаптардың екі түрі бар-бағыттамалық және индукциялық инклинаторлар. Бағыттамалы Инклинатор бағыттаманың ауырлық орталығы арқылы өтетін көлденең айналу осі бар магниттік бағыттама болып табылады

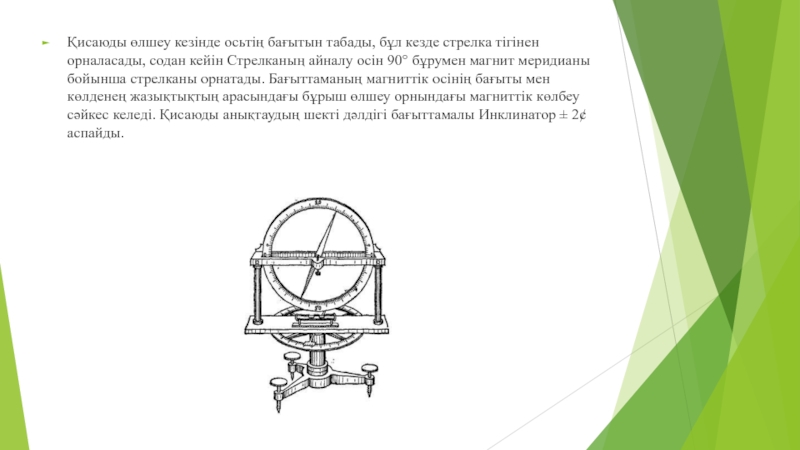

Слайд 8Қисаюды өлшеу кезінде осьтің бағытын табады, бұл кезде стрелка тігінен
орналасады, содан кейін Стрелканың айналу осін 90° бұрумен магнит меридианы
бойынша стрелканы орнатады. Бағыттаманың магниттік осінің бағыты мен көлденең жазықтықтың арасындағы бұрыш өлшеу орнындағы магниттік көлбеу сәйкес келеді. Қисаюды анықтаудың шекті дәлдігі бағыттамалы Инклинатор ± 2¢аспайды.

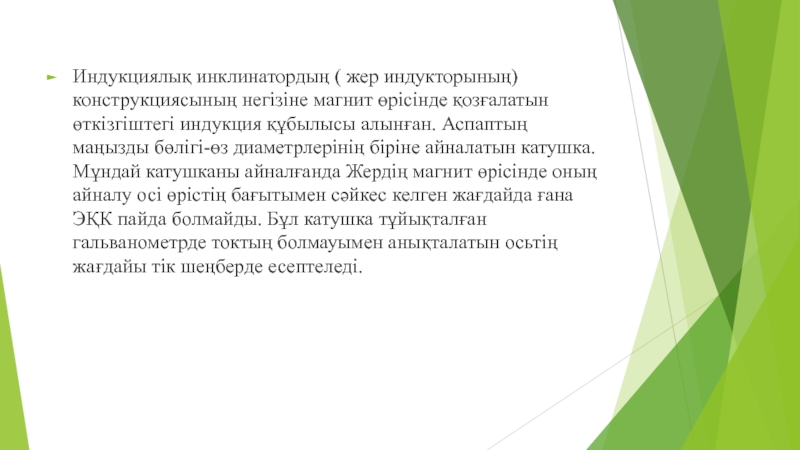

Слайд 9Индукциялық инклинатордың ( жер индукторының) конструкциясының негізіне магнит өрісінде қозғалатын
өткізгіштегі индукция құбылысы алынған. Аспаптың маңызды бөлігі-өз диаметрлерінің біріне айналатын
катушка. Мұндай катушканы айналғанда Жердің магнит өрісінде оның айналу осі өрістің бағытымен сәйкес келген жағдайда ғана ЭҚК пайда болмайды. Бұл катушка тұйықталған гальванометрде токтың болмауымен анықталатын осьтің жағдайы тік шеңберде есептеледі.
Слайд 10Жер серіктік гравиметрия
Ауырлық күші өрісін өлшеуден тұратын геофизикалық және геодезиялық
әдіс. Әдетте, гравиметрия объектісі жер болып табылады, алайда Марсқа, Венерге,
Юпитерге және басқа планеталарға бағытталатын жерсеріктер де гравиметриялық бақылау үшін пайдаланылуы мүмкін.
Жердің гравитациялық ауытқулары
(GRACE спутниктік миссиясының деректері бойынша)

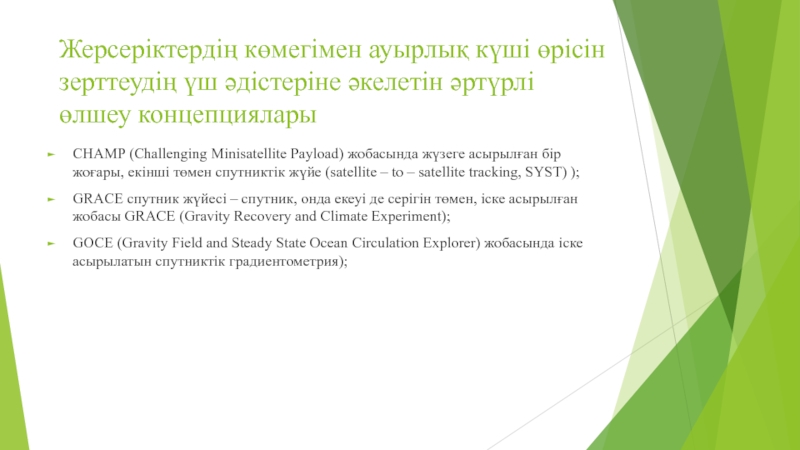

Слайд 11Жерсеріктердің көмегімен ауырлық күші өрісін зерттеудің үш әдістеріне әкелетін әртүрлі
өлшеу концепциялары
CHAMP (Challenging Minisatellite Payload) жобасында жүзеге асырылған бір жоғары,
екінші төмен спутниктік жүйе (satellite – to – satellite tracking, SYST) );
GRACE спутник жүйесі – спутник, онда екеуі де серігін төмен, іске асырылған жобасы GRACE (Gravity Recovery and Climate Experiment);
GOCE (Gravity Field and Steady State Ocean Circulation Explorer) жобасында іске асырылатын спутниктік градиентометрия);

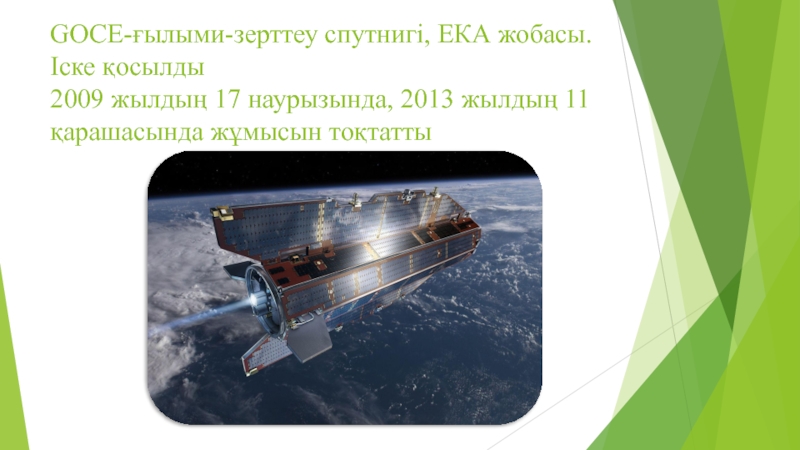

Слайд 12GOCE-ғылыми-зерттеу спутнигі, ЕКА жобасы. Іске қосылды
2009 жылдың 17 наурызында,
2013 жылдың 11 қарашасында жұмысын тоқтатты
Слайд 13GOCE

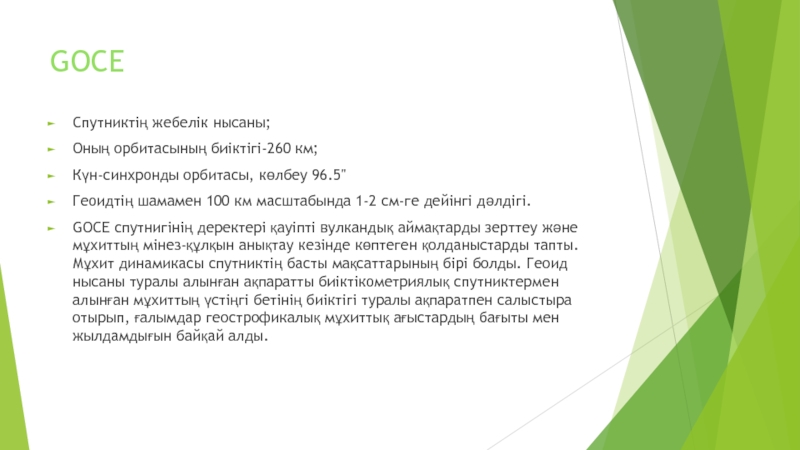

Спутниктің жебелік нысаны;
Оның орбитасының биіктігі-260 км;
Күн-синхронды орбитасы, көлбеу 96.5"
Геоидтің
шамамен 100 км масштабында 1-2 см-ге дейінгі дәлдігі.

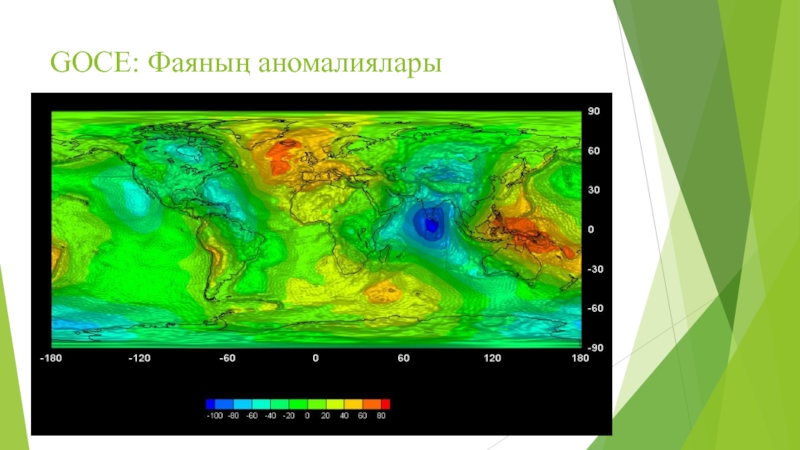

GOCE спутнигінің деректері
қауіпті вулкандық аймақтарды зерттеу және мұхиттың мінез-құлқын анықтау кезінде көптеген қолданыстарды тапты. Мұхит динамикасы спутниктің басты мақсаттарының бірі болды. Геоид нысаны туралы алынған ақпаратты биіктікометриялық спутниктермен алынған мұхиттың үстіңгі бетінің биіктігі туралы ақпаратпен салыстыра отырып, ғалымдар геострофикалық мұхиттық ағыстардың бағыты мен жылдамдығын байқай алды.

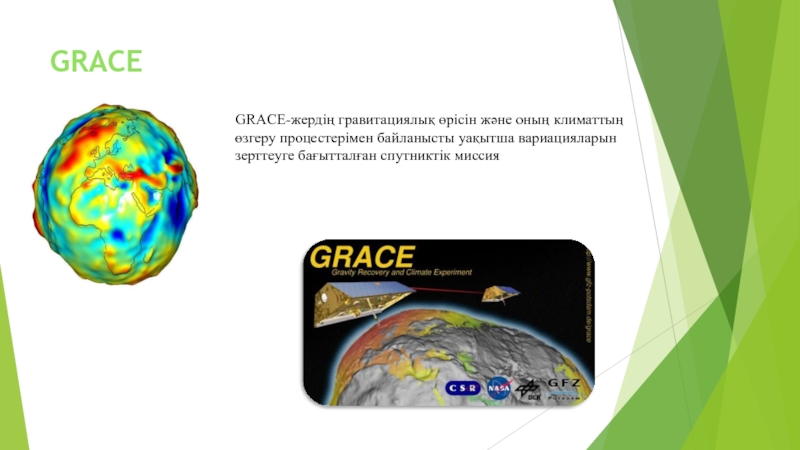

Слайд 15GRACE
GRACE-жердің гравитациялық өрісін және оның климаттың өзгеру процестерімен байланысты уақытша
вариацияларын зерттеуге бағытталған спутниктік миссия
Слайд 16GRACE

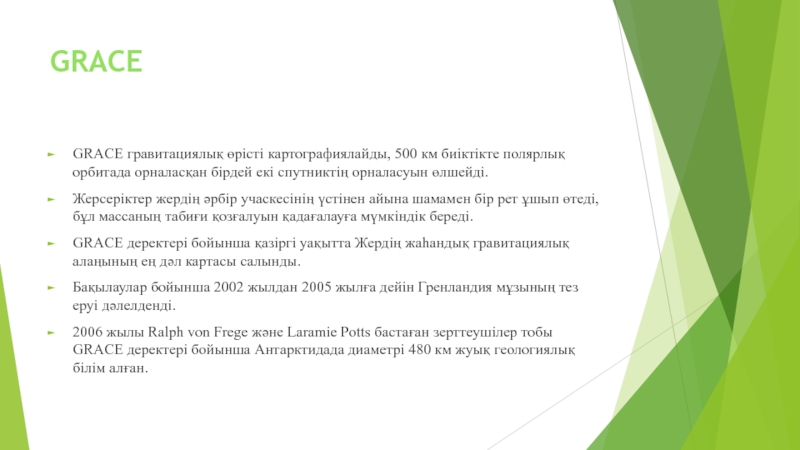

GRACE гравитациялық өрісті картографиялайды, 500 км биіктікте полярлық орбитада орналасқан
бірдей екі спутниктің орналасуын өлшейді.
Жерсеріктер жердің әрбір учаскесінің үстінен айына
шамамен бір рет ұшып өтеді, бұл массаның табиғи қозғалуын қадағалауға мүмкіндік береді.
GRACE деректері бойынша қазіргі уақытта Жердің жаһандық гравитациялық алаңының ең дәл картасы салынды.
Бақылаулар бойынша 2002 жылдан 2005 жылға дейін Гренландия мұзының тез еруі дәлелденді.
2006 жылы Ralph von Frege және Laramie Potts бастаған зерттеушілер тобы GRACE деректері бойынша Антарктидада диаметрі 480 км жуық геологиялық білім алған.
Слайд 17Жаһандық гравитациялық модельдер

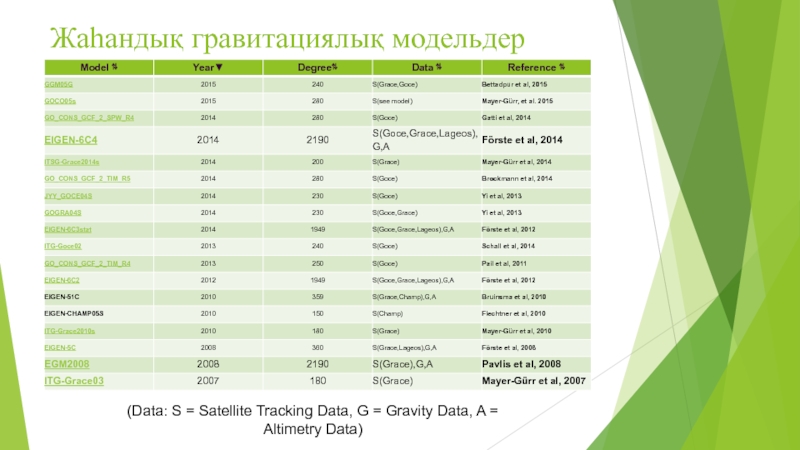

(Data: S = Satellite Tracking Data, G =
Gravity Data, A = Altimetry Data)

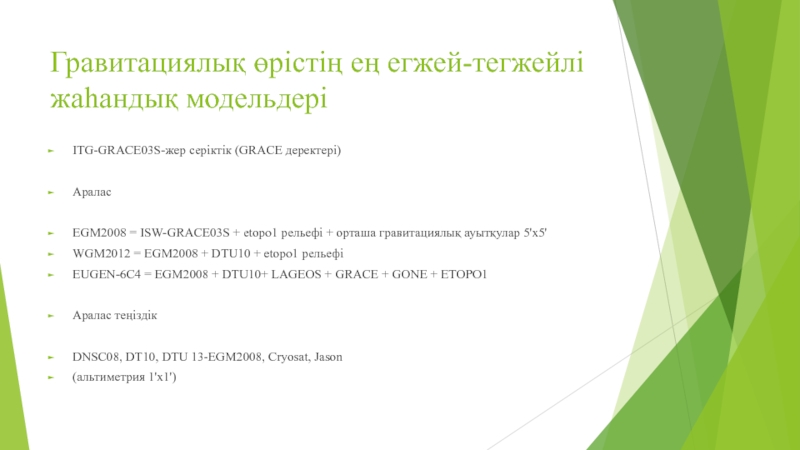

Слайд 18Гравитациялық өрістің ең егжей-тегжейлі жаһандық модельдері
ITG-GRACE03S-жер серіктік (GRACE деректері)
Аралас
EGM2008 =
ISW-GRACE03S + etopo1 рельефі + орташа гравитациялық ауытқулар 5'x5'
WGM2012 =
EGM2008 + DTU10 + etopo1 рельефі
EUGEN-6C4 = EGM2008 + DTU10+ LAGEOS + GRACE + GONE + ETOPO1
Аралас теңіздік
DNSC08, DT10, DTU 13-EGM2008, Cryosat, Jason
(альтиметрия 1'х1')
Слайд 19EGM2008

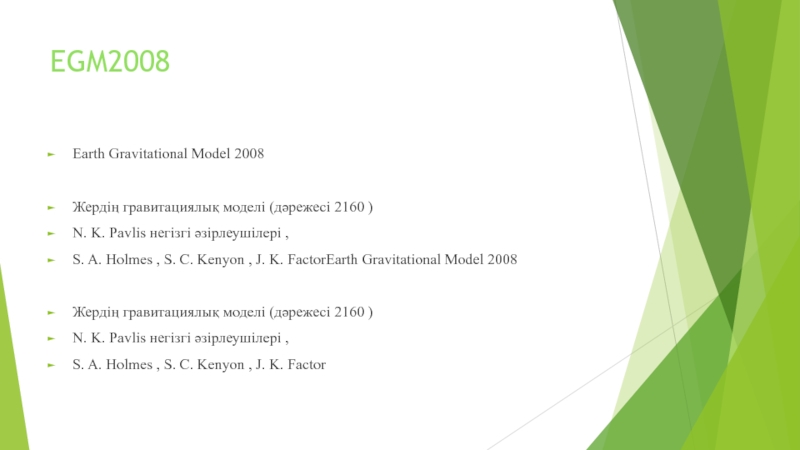

Earth Gravitational Model 2008
Жердің гравитациялық моделі (дәрежесі 2160 )
N. K.
Pavlis негізгі әзірлеушілері ,
S. A. Holmes , S. C.
Kenyon , J. K. FactorEarth Gravitational Model 2008
Жердің гравитациялық моделі (дәрежесі 2160 )
N. K. Pavlis негізгі әзірлеушілері ,
S. A. Holmes , S. C. Kenyon , J. K. Factor
Слайд 20WGM2012

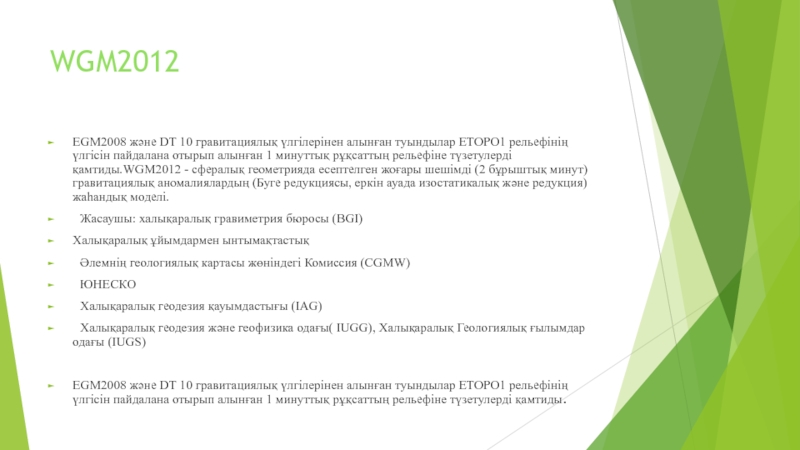

EGM2008 және DT 10 гравитациялық үлгілерінен алынған туындылар ETOPO1 рельефінің
үлгісін пайдалана отырып алынған 1 минуттық рұқсаттың рельефіне түзетулерді қамтиды.WGM2012
- сфералық геометрияда есептелген жоғары шешімді (2 бұрыштық минут) гравитациялық аномалиялардың (Буге редукциясы, еркін ауада изостатикалық және редукция) жаһандық моделі.
Жасаушы: халықаралық гравиметрия бюросы (BGI)
Халықаралық ұйымдармен ынтымақтастық
Әлемнің геологиялық картасы жөніндегі Комиссия (CGMW)
ЮНЕСКО
Халықаралық геодезия қауымдастығы (IAG)
Халықаралық геодезия және геофизика одағы( IUGG), Халықаралық Геологиялық ғылымдар одағы (IUGS)
EGM2008 және DT 10 гравитациялық үлгілерінен алынған туындылар ETOPO1 рельефінің үлгісін пайдалана отырып алынған 1 минуттық рұқсаттың рельефіне түзетулерді қамтиды.
