Х.25 хаттамасы 1979 жылы бүкіл әлемдік PSPDN (Packet-Switched Public Data
Содержание
- 1. Х.25 хаттамасы 1979 жылы бүкіл әлемдік PSPDN (Packet-Switched Public Data
- 2. Слайд 2
- 3. X.25 стандарты
- 4. Терминал
- 5. Слайд 5
- 6. Слайд 6
- 7. Слайд 7
- 8. X.25 желісінде ақпаратты өзара әсерлесу физикалық, арналық және желілік деңгейде жүзеге асады.
- 9. Х.25 желісінің құрылымы
- 10. Физикалық
- 11. PAD мәліметтер дестесінің адаптері бірнеше
- 12. Дестеге мәліметтер өрісін сұрыптау және
- 13. PSE негізгі
- 14. LAPB кадрін дұрыс қабылдаған
- 15. Слайд 15
- 16. Алғашқы
- 17. Заголовок Х.25«Идентификатор универсального формата»-general format identifier-GFI -
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38
- 39. Слайд 39
- 40. Слайд 40
- 41. Слайд 41
- 42. Слайд 42
- 43. Слайд 43
- 44. Слайд 44
- 45. Слайд 45
- 46. Слайд 46
- 47. Слайд 47
- 48. Слайд 48
- 49. Слайд 49
- 50. Слайд 50
- 51. Слайд 51
- 52. Слайд 52
- 53. Слайд 53
- 54. Слайд 54
- 55. Слайд 55
- 56. Слайд 56
- 57. Слайд 57
- 58. Слайд 58
- 59. Слайд 59
- 60. Слайд 60
- 61. Слайд 61
- 62. Слайд 62
- 63. Скачать презентанцию
Сонымен қатар бұл хаттама халықаралық болып саналатын. Телефондық желілердін сипаттатамаларына сәйкес мәліметтерді таратуда өзіндік қасиеттері бар.
Слайды и текст этой презентации
Слайд 2 Сонымен қатар
бұл хаттама халықаралық болып саналатын. Телефондық желілердін сипаттатамаларына сәйкес мәліметтерді
таратуда өзіндік қасиеттері бар.X.25 желісі көп уақыт бойы желі дайындығының жоғарғы коэффициентінің кепілдемесін беретін коммерциалық түрдегі жалғыз қол жетерлік десте коммутациялау желісі болып көп уақытқа дейін саналды.

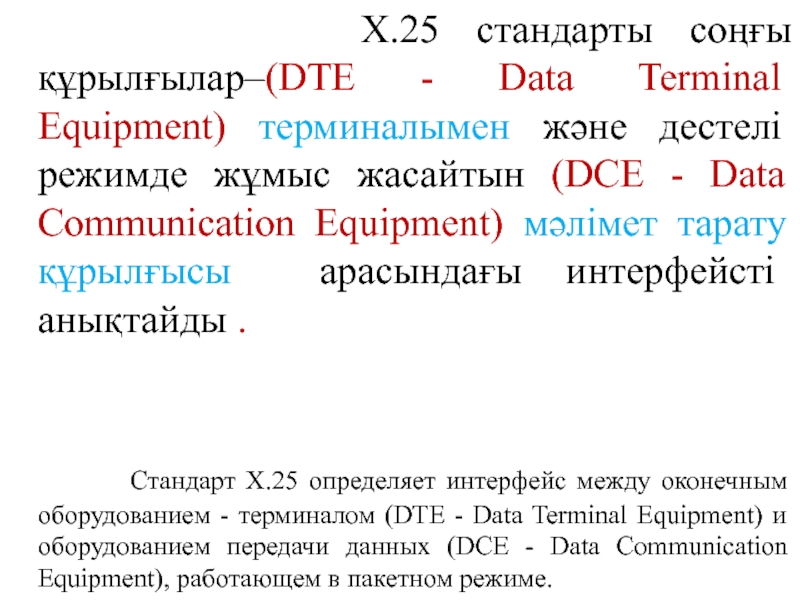

Слайд 3 X.25 стандарты соңғы құрылғылар–(DTE -
Data Terminal Equipment) терминалымен және дестелі режимде жұмыс жасайтын (DCE
- Data Communication Equipment) мәлімет тарату құрылғысы арасындағы интерфейсті анықтайды .Стандарт X.25 определяет интерфейс между оконечным оборудованием - терминалом (DTE - Data Terminal Equipment) и оборудованием передачи данных (DCE - Data Communication Equipment), работающем в пакетном режиме.

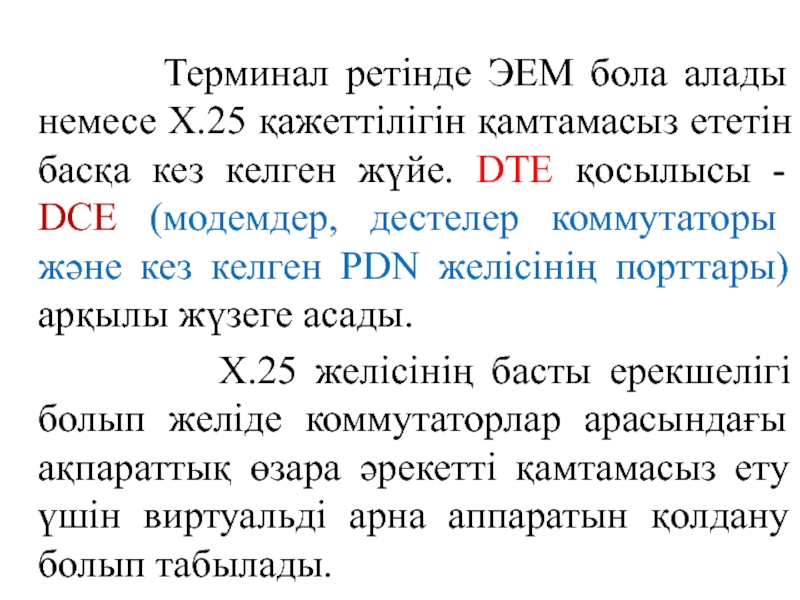

Слайд 4 Терминал ретінде ЭЕМ бола
алады немесе X.25 қажеттілігін қамтамасыз ететін басқа кез келген жүйе.
DTE қосылысы - DCE (модемдер, дестелер коммутаторы және кез келген PDN желісінің порттары) арқылы жүзеге асады.X.25 желісінің басты ерекшелігі болып желіде коммутаторлар арасындағы ақпараттық өзара әрекетті қамтамасыз ету үшін виртуальді арна аппаратын қолдану болып табылады.
Слайд 5

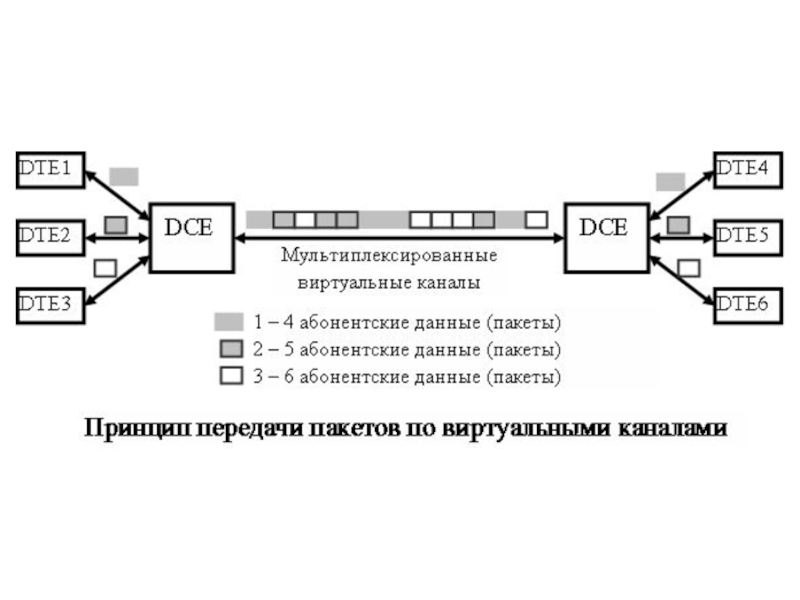

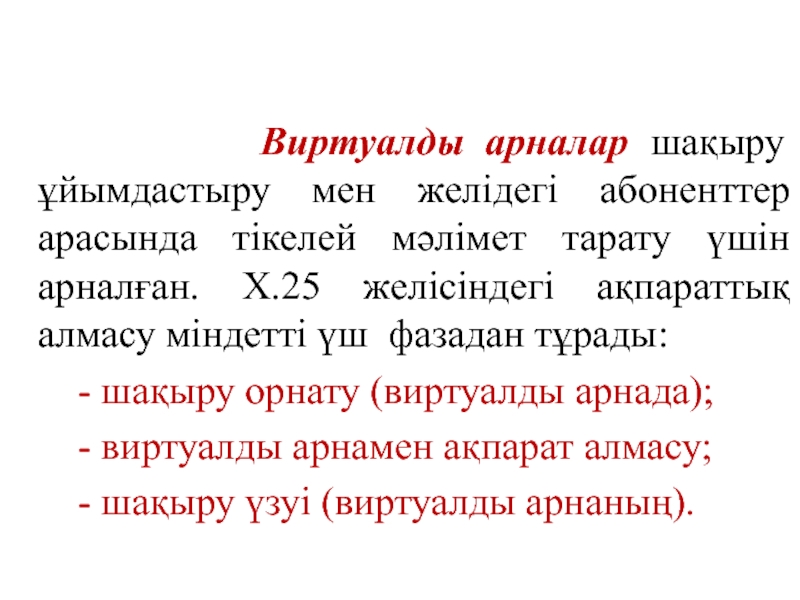

Виртуалды арналар шақыру ұйымдастыру мен желідегі абоненттер арасында
тікелей мәлімет тарату үшін арналған. X.25 желісіндегі ақпараттық алмасу міндетті үш фазадан тұрады:- шақыру орнату (виртуалды арнада);
- виртуалды арнамен ақпарат алмасу;
- шақыру үзуі (виртуалды арнаның).

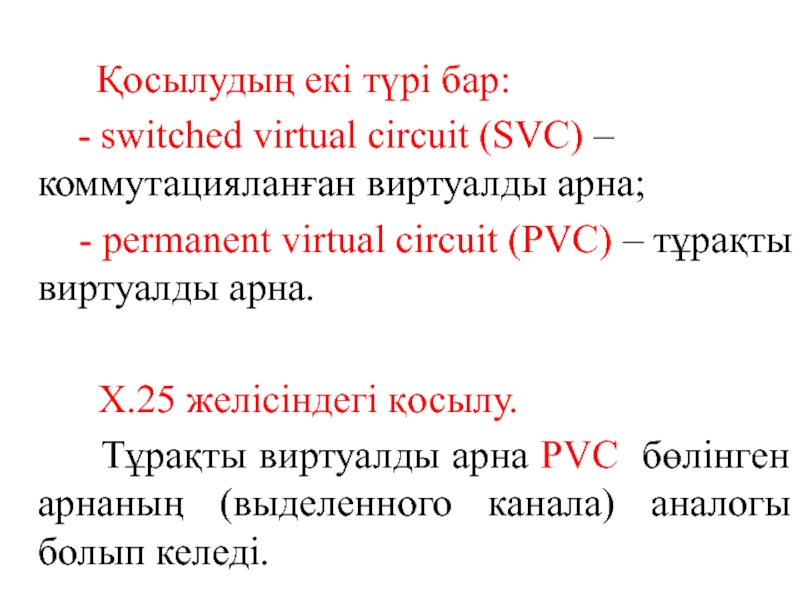

Слайд 6
Қосылудың екі түрі
бар:

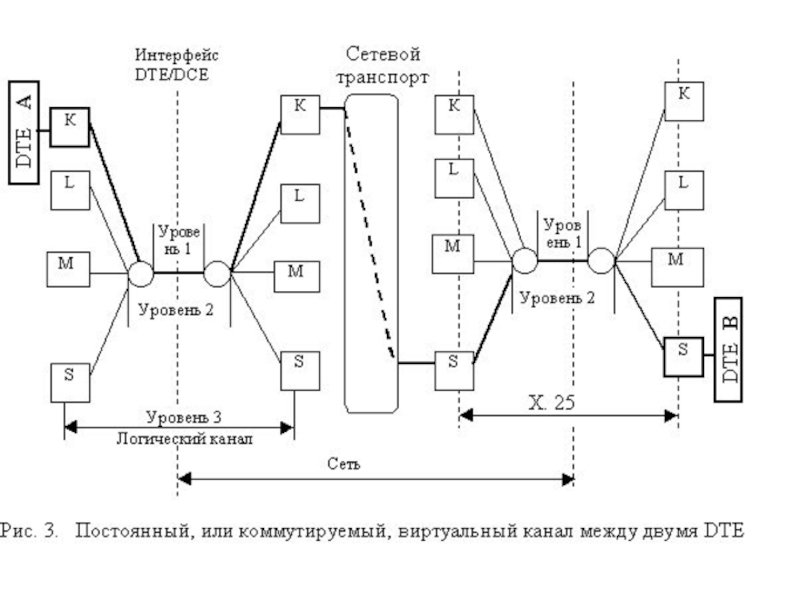

- switched virtual circuit (SVC) –
коммутацияланған виртуалды арна;- permanent virtual circuit (PVC) – тұрақты виртуалды арна.
X.25 желісіндегі қосылу.
Тұрақты виртуалды арна PVC бөлінген арнаның (выделенного канала) аналогы болып келеді.

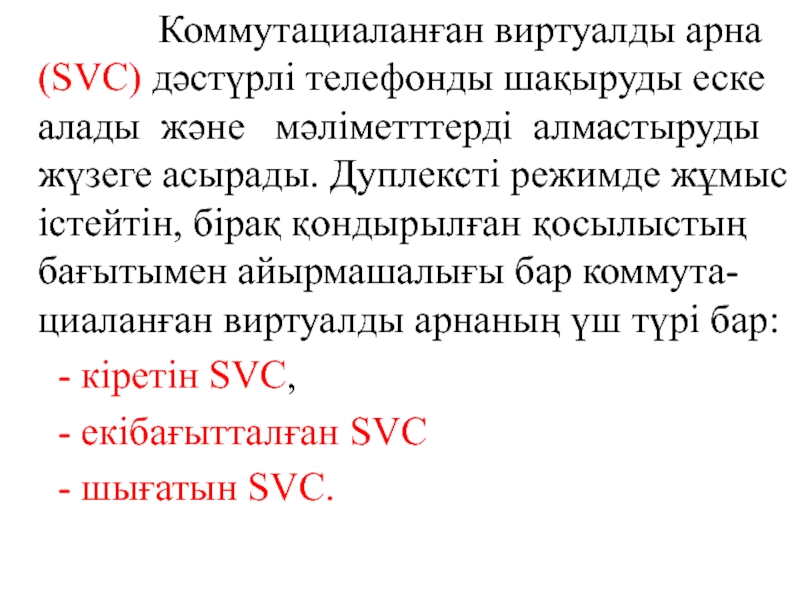

Слайд 7 Коммутациаланған
виртуалды арна (SVC) дәстүрлі телефонды шақыруды еске алады және
мәліметттерді алмастыруды жүзеге асырады. Дуплексті режимде жұмыс істейтін, бірақ қондырылған қосылыстың бағытымен айырмашалығы бар коммута-циаланған виртуалды арнаның үш түрі бар:- кіретін SVC,
- екібағытталған SVC
- шығатын SVC.

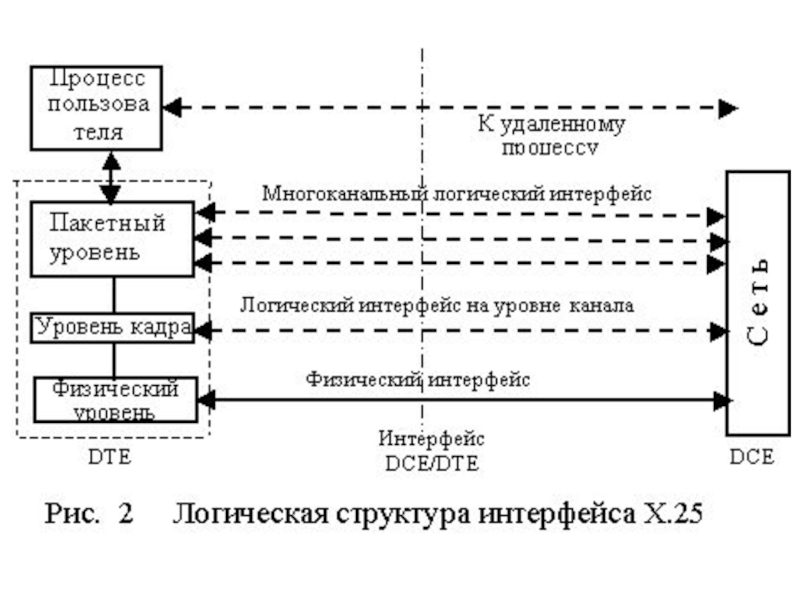

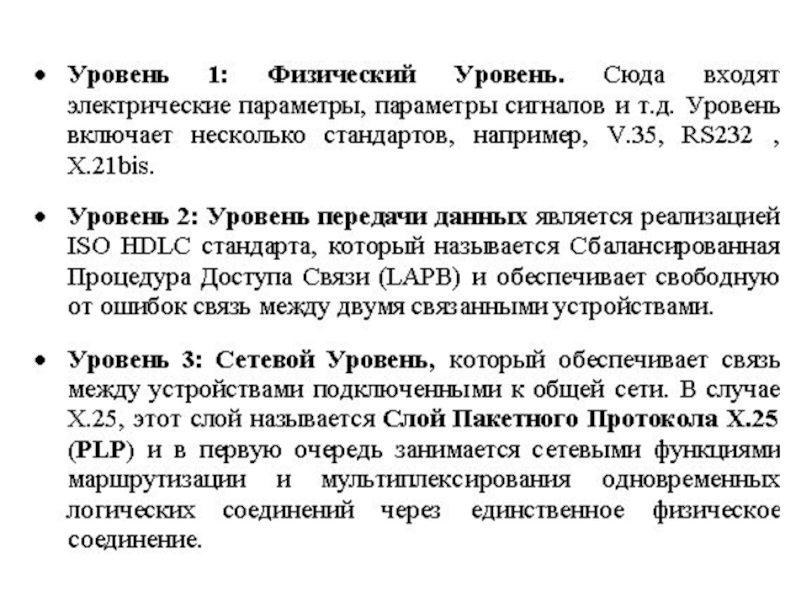

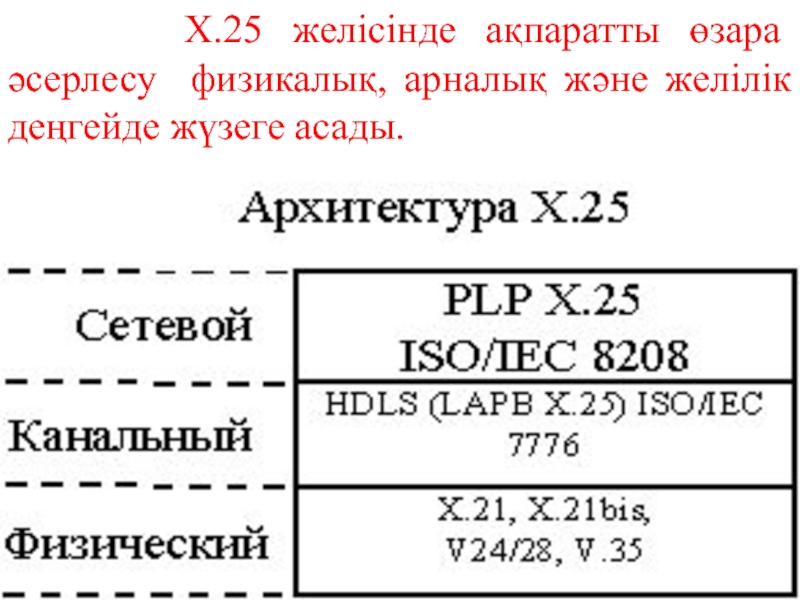

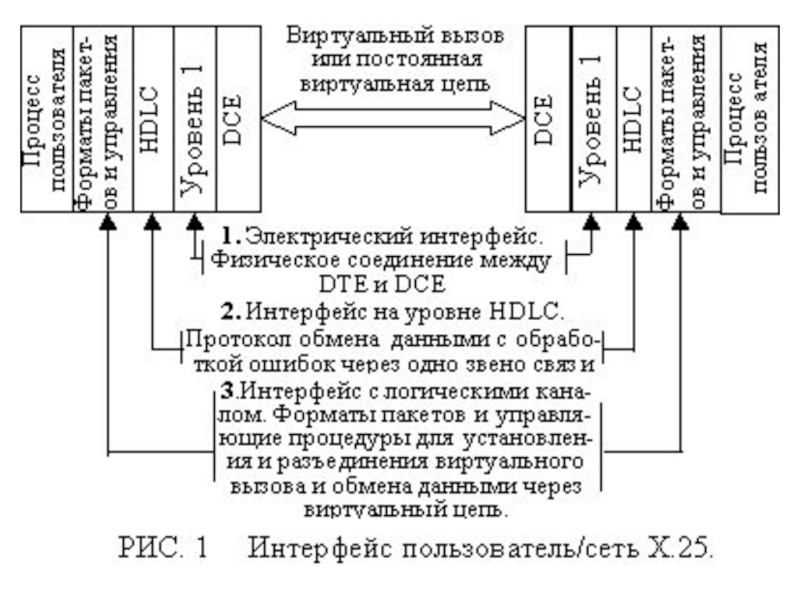

Слайд 8 X.25 желісінде ақпаратты өзара әсерлесу физикалық, арналық
және желілік деңгейде жүзеге асады.

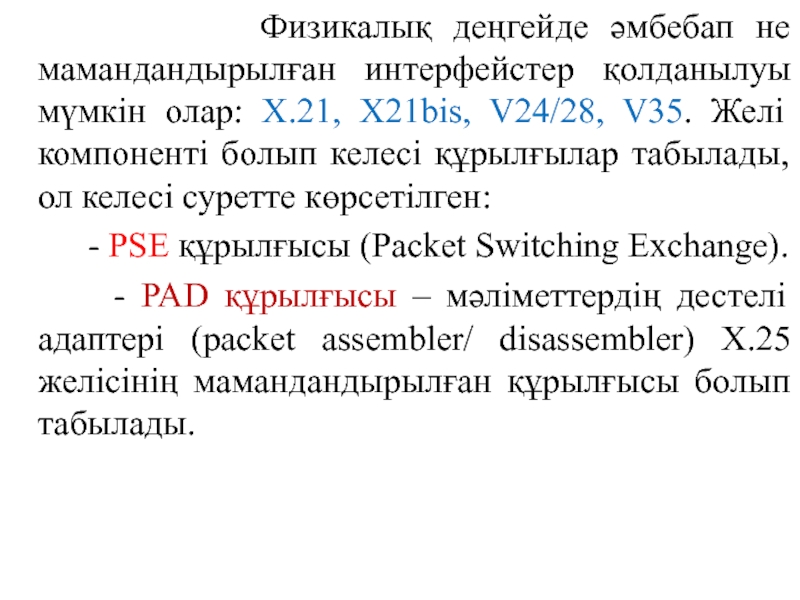

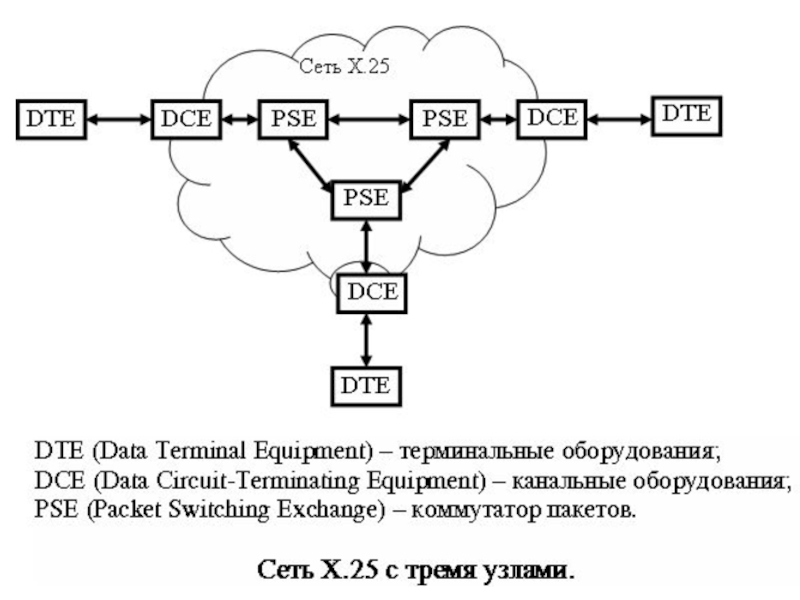

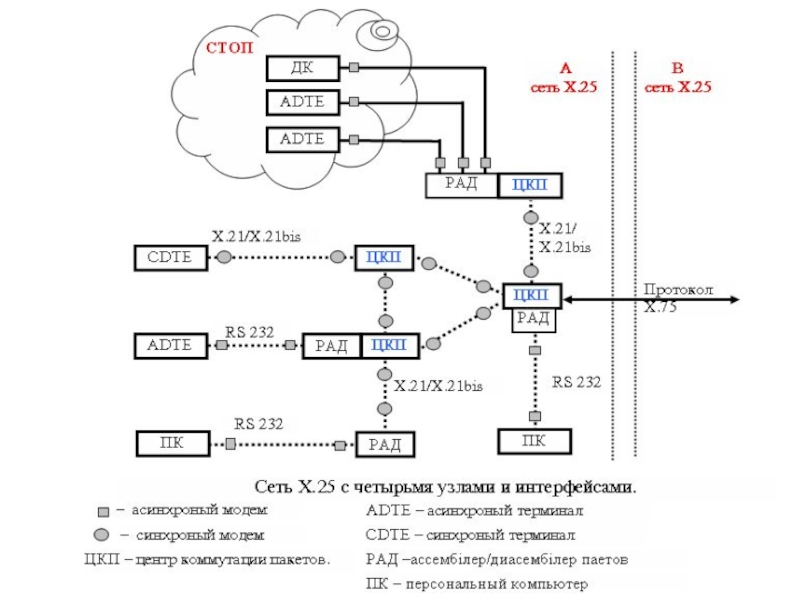

Слайд 10 Физикалық деңгейде әмбебап не
мамандандырылған интерфейстер қолданылуы мүмкін олар: Х.21, Х21bis, V24/28, V35. Желі
компоненті болып келесі құрылғылар табылады, ол келесі суретте көрсетілген:- PSE құрылғысы (Packet Switching Exchange).
- PAD құрылғысы – мәліметтердің дестелі адаптері (packet assembler/ disassembler) X.25 желісінің мамандандырылған құрылғысы болып табылады.

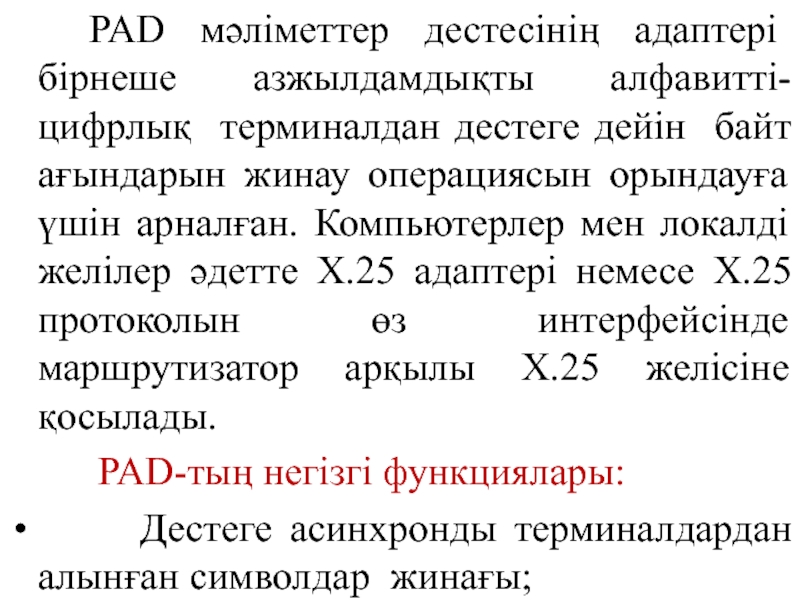

Слайд 11 PAD мәліметтер дестесінің адаптері бірнеше азжылдамдықты алфавитті-цифрлық терминалдан
дестеге дейін байт ағындарын жинау операциясын орындауға үшін арналған. Компьютерлер
мен локалді желілер әдетте X.25 адаптері немесе X.25 протоколын өз интерфейсінде маршрутизатор арқылы X.25 желісіне қосылады.PAD-тың негізгі функциялары:
Дестеге асинхронды терминалдардан алынған символдар жинағы;

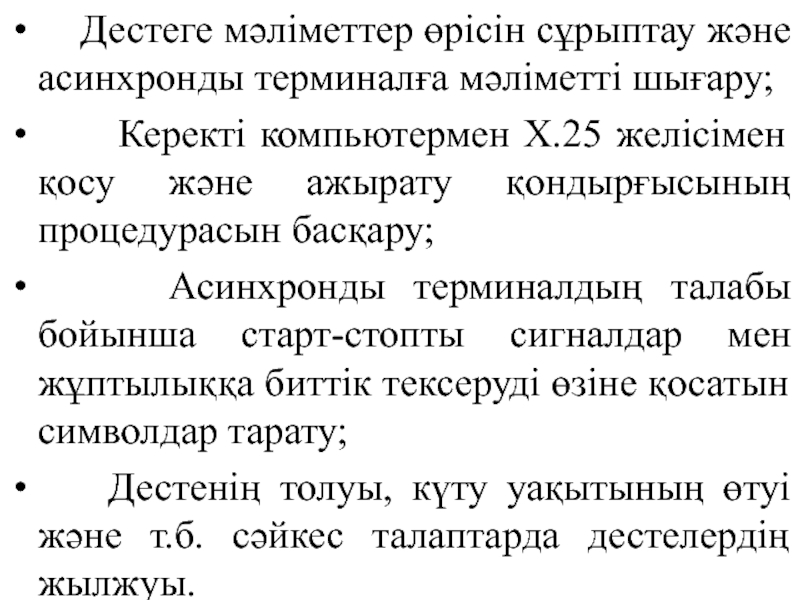

Слайд 12 Дестеге мәліметтер өрісін сұрыптау және асинхронды терминалға мәліметті
шығару;
Керекті компьютермен X.25 желісімен қосу және ажырату
қондырғысының процедурасын басқару;Асинхронды терминалдың талабы бойынша старт-стопты сигналдар мен жұптылыққа биттік тексеруді өзіне қосатын символдар тарату;
Дестенің толуы, күту уақытының өтуі және т.б. сәйкес талаптарда дестелердің жылжуы.

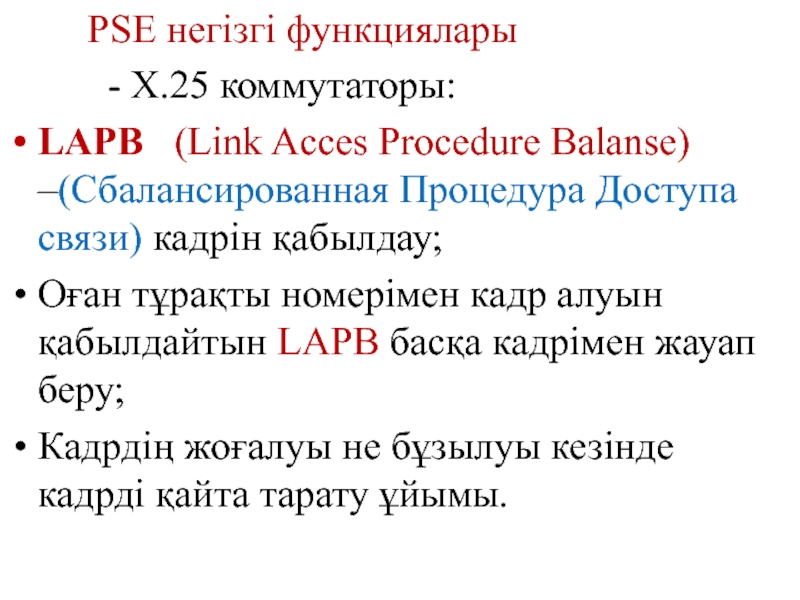

Слайд 13 PSE негізгі функциялары
- Х.25 коммутаторы:

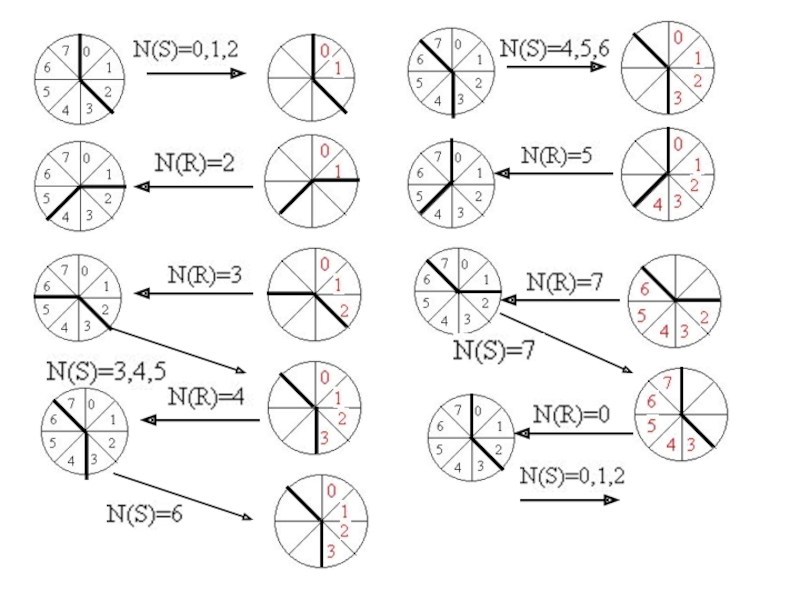

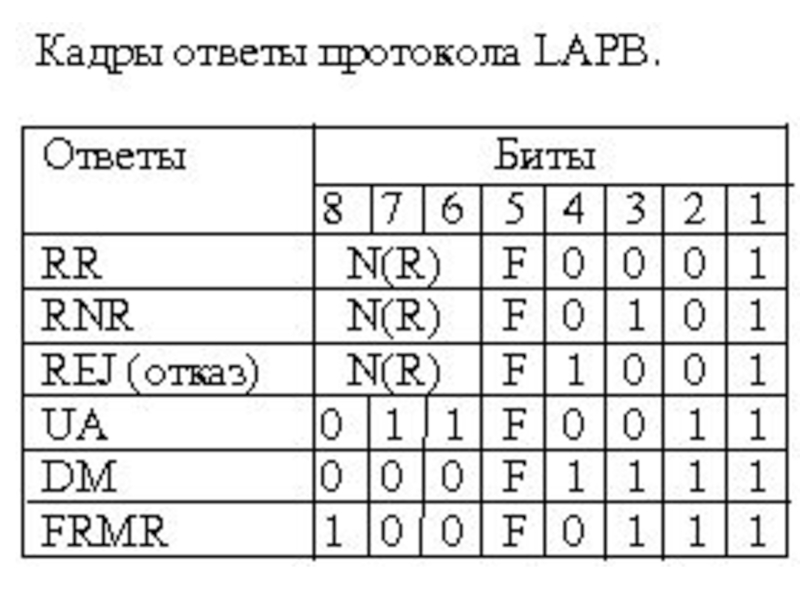

LAPB (Link Acces
Procedure Balanse) –(Сбалансированная Процедура Доступа связи) кадрін қабылдау;Оған тұрақты номерімен кадр алуын қабылдайтын LAPB басқа кадрімен жауап беру;
Кадрдің жоғалуы не бұзылуы кезінде кадрді қайта тарату ұйымы.

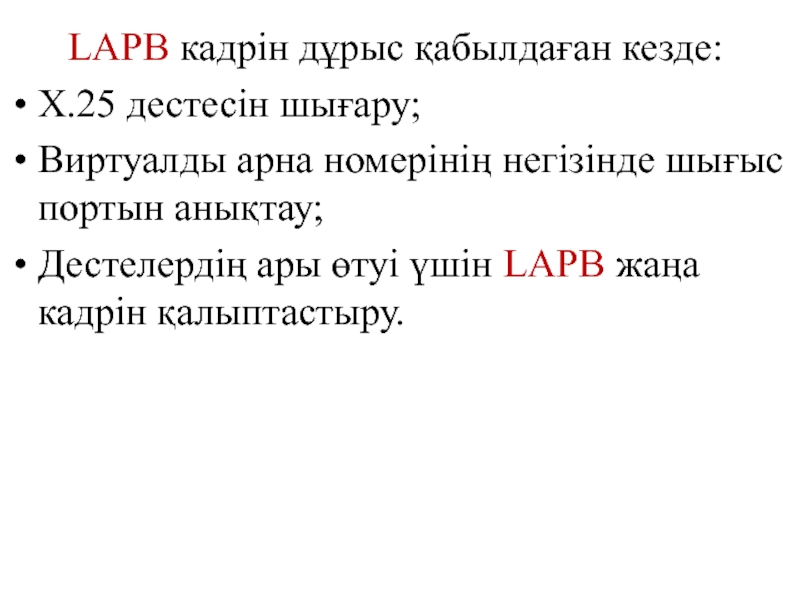

Слайд 14 LAPB кадрін дұрыс қабылдаған кезде:
Х.25 дестесін шығару;
Виртуалды
арна номерінің негізінде шығыс портын анықтау;
Дестелердің ары өтуі үшін LAPB
жаңа кадрін қалыптастыру.

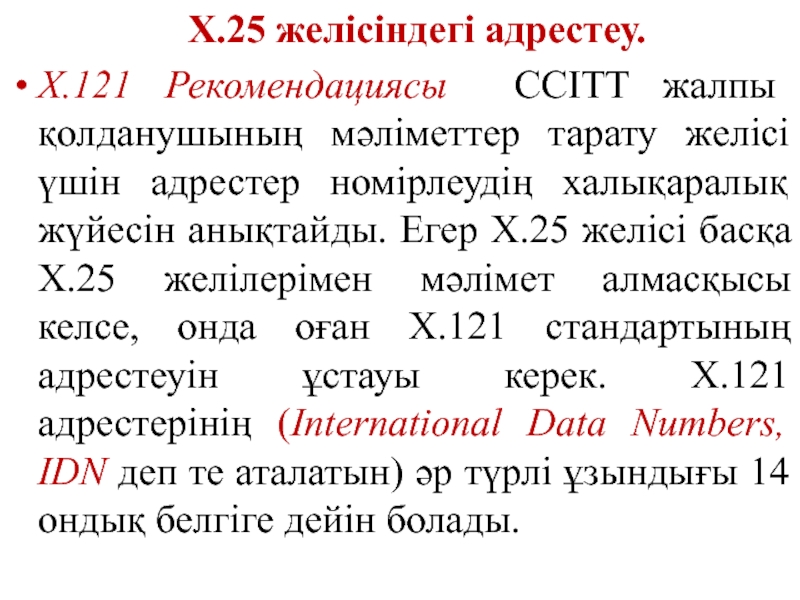

Слайд 15 Х.25
желісіндегі адрестеу.
Х.121 Рекомендациясы CCITT жалпы қолданушының мәліметтер тарату желісі
үшін адрестер номірлеудің халықаралық жүйесін анықтайды. Егер Х.25 желісі басқа Х.25 желілерімен мәлімет алмасқысы келсе, онда оған Х.121 стандартының адрестеуін ұстауы керек. Х.121 адрестерінің (International Data Numbers, IDN деп те аталатын) әр түрлі ұзындығы 14 ондық белгіге дейін болады.

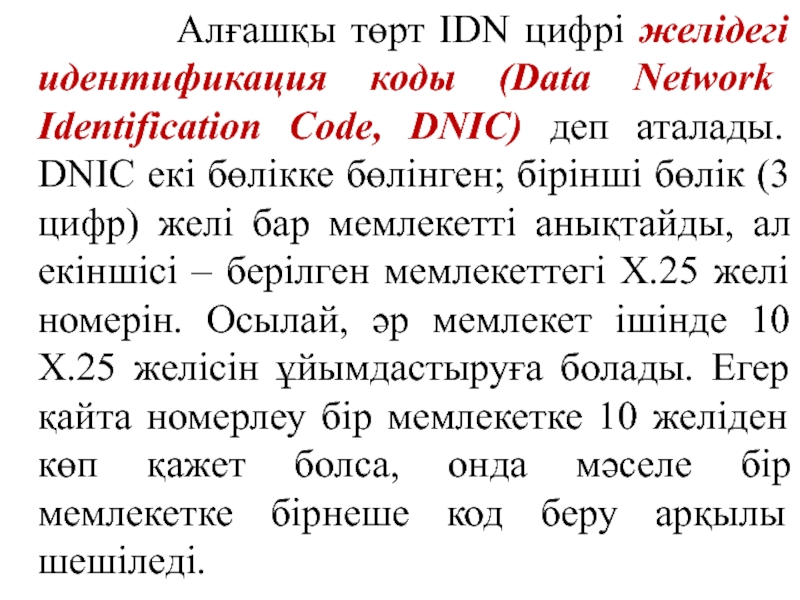

Слайд 16 Алғашқы төрт IDN цифрі
желідегі идентификация коды (Data Network Identification Code, DNIC) деп аталады.
DNIC екі бөлікке бөлінген; бірінші бөлік (3 цифр) желі бар мемлекетті анықтайды, ал екіншісі – берілген мемлекеттегі Х.25 желі номерін. Осылай, әр мемлекет ішінде 10 Х.25 желісін ұйымдастыруға болады. Егер қайта номерлеу бір мемлекетке 10 желіден көп қажет болса, онда мәселе бір мемлекетке бірнеше код беру арқылы шешіледі.

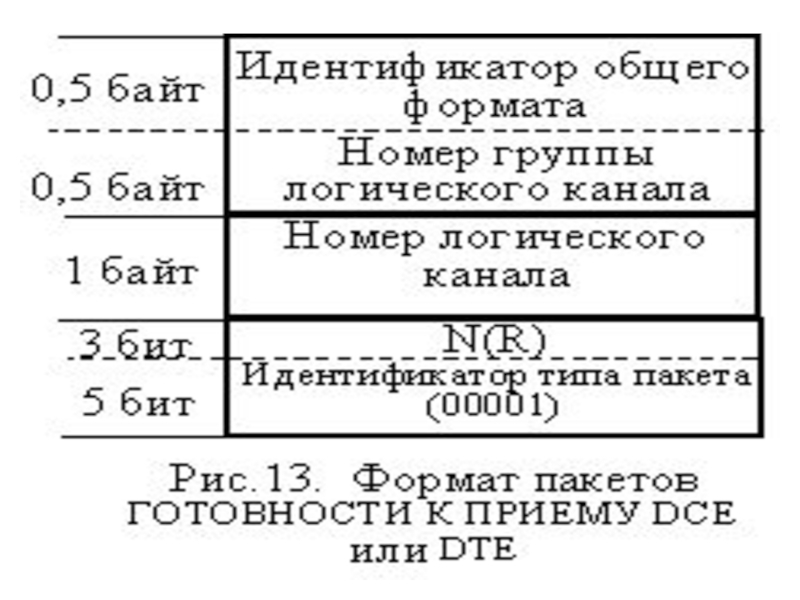

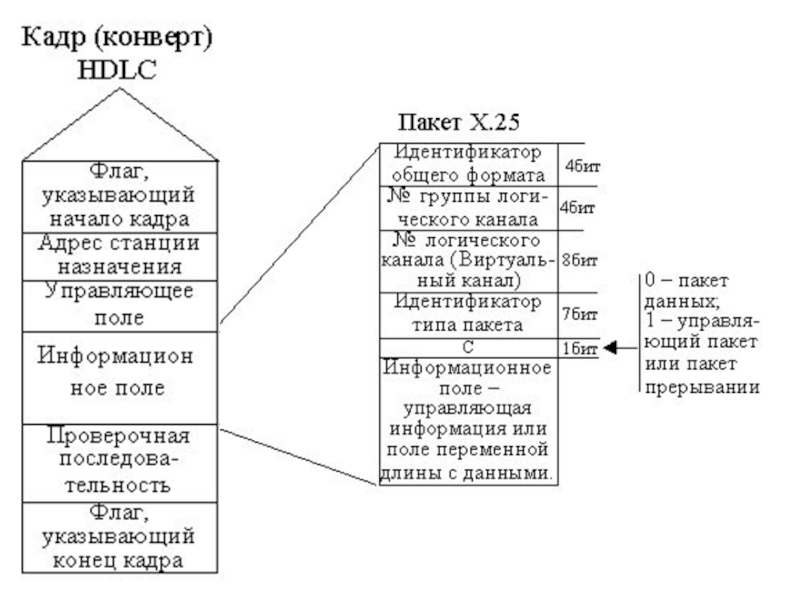

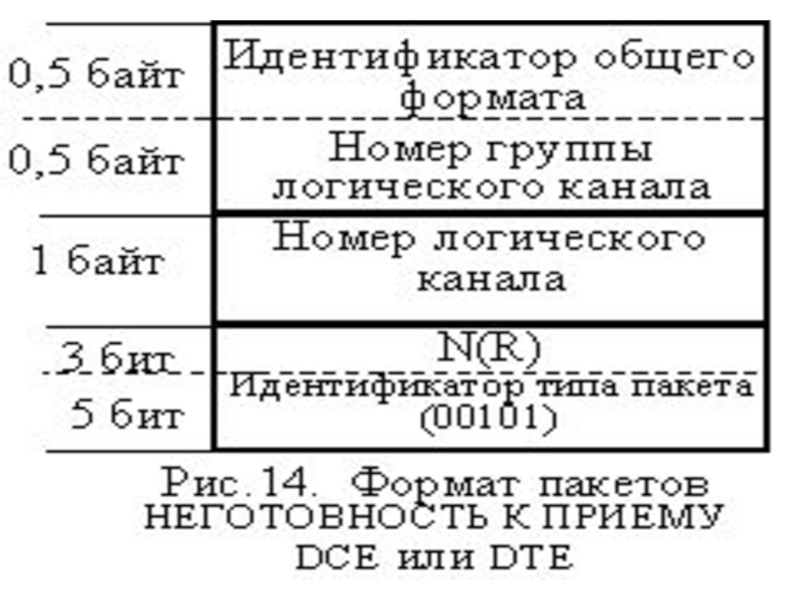

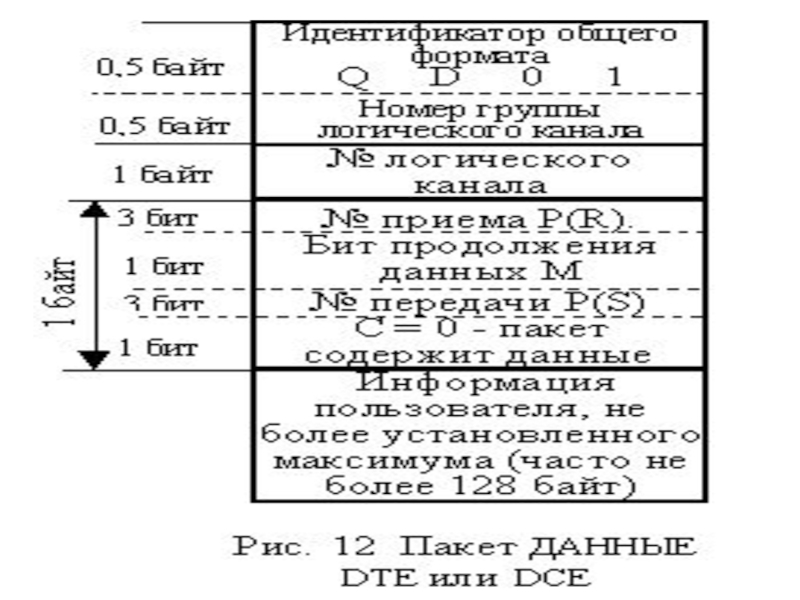

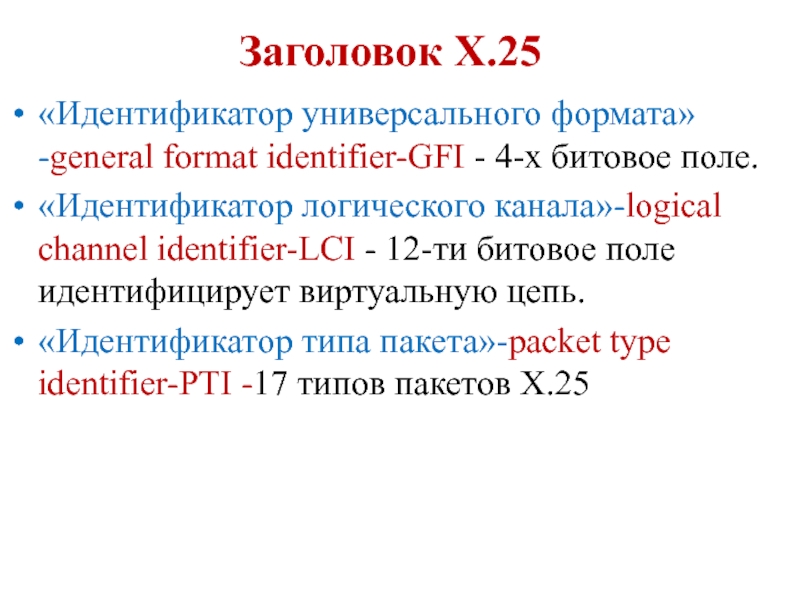

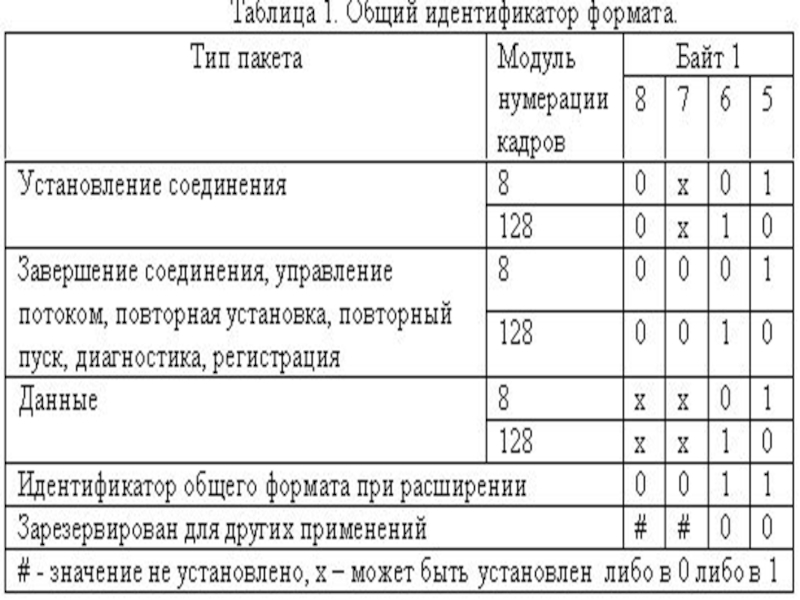

Слайд 17Заголовок Х.25
«Идентификатор универсального формата»-general format identifier-GFI - 4-х битовое поле.
«Идентификатор
логического канала»-logical channel identifier-LCI - 12-ти битовое поле идентифицирует виртуальную

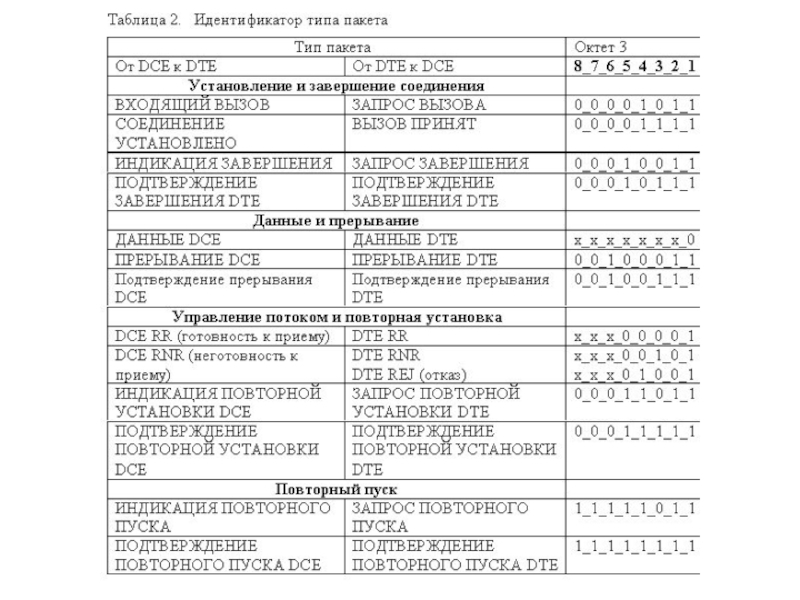

цепь.«Идентификатор типа пакета»-packet type identifier-PTI -17 типов пакетов Х.25
