IBM Software Group ® Essentials of Visual Modeling with UML 2.0 Module 7:
Содержание
- 1. IBM Software Group ® Essentials of Visual Modeling with UML 2.0 Module 7:
- 2. ЦелиПоказать, как читаются и интерпретируются диаграммы:Диаграмма конечных автоматовДиаграмма компонентов Диаграмма развертывания
- 3. Где мы сейчас?State machine diagramsComponent diagrams Deployment diagrams
- 4. Обзор: Объект имеет определенные состоянияСостояние это ситуация
- 5. Пример: ПреподавательПеред тем, как стать Профессором, кандидат происходит через следующие состояния. Ассистент преподавателяПреподавательСтарший преподавательДоцент кафедрыПрофессор кафедры
- 6. Что такое Диаграмма конечных автоматов?Диаграмма конечных автоматов
- 7. Особые состоянияНачальное псевдосостояние – указатель на состояние,
- 8. Что такое событие?Значимое явление, имеющее определенное положение
- 9. Что такое переход?Переход означает перемещение из одного
- 10. Пример: Конечные автоматыНанят на работуДоцент кафедрыПринятие на работуне утвержденутвержденвзятьТворческийОтпускУход на пенсиюопыт работыученая степеньвернутьсяПрофессор кафедры[опыт работы]учебные пособия/
- 11. Where Are We?State machine diagramsComponent diagrams Deployment diagrams
- 12. Что такое диаграмма компонентов?Диаграмма показывает организацию и зависимости между компонентами
- 13. Что такое компонент?Сборная часть системы, которая скрывает
- 14. Where Are We?State machine diagramsComponent diagrams Deployment diagrams
- 15. Что такое диаграмма развертывания?Диаграмма развертывания показывает:Конфигурацию узлов
- 16. Что такое узел?Это то, что может содержать
- 17. What Is a Connector?Информационный путь:Механизм передачи данныхФизический проводникПрограммный протокол передачи данныхServerConnectorConsoleKiosk

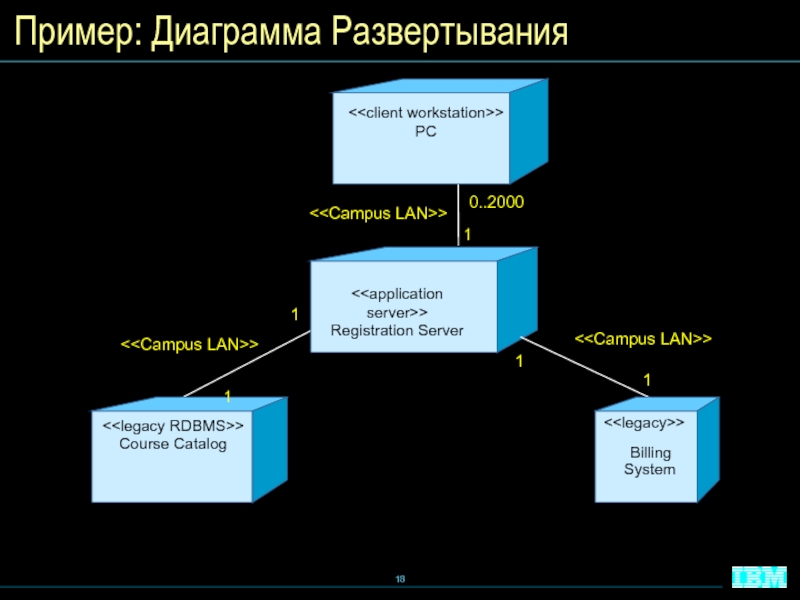

- 18. Пример: Диаграмма РазвертыванияCourse CatalogRegistration ServerBilling System0..200011111
- 19. Пример: Диаграмма развертывания с процессамиCourse CatalogRegistration ServerPCBilling SystemCourseCatalogSystemAccessCourseRegistrationProcessBillingSstemAccessStudentApplication0..200011111
- 20. Define state. How do you determine the
- 21. Скачать презентанцию
ЦелиПоказать, как читаются и интерпретируются диаграммы:Диаграмма конечных автоматовДиаграмма компонентов Диаграмма развертывания
Слайды и текст этой презентации

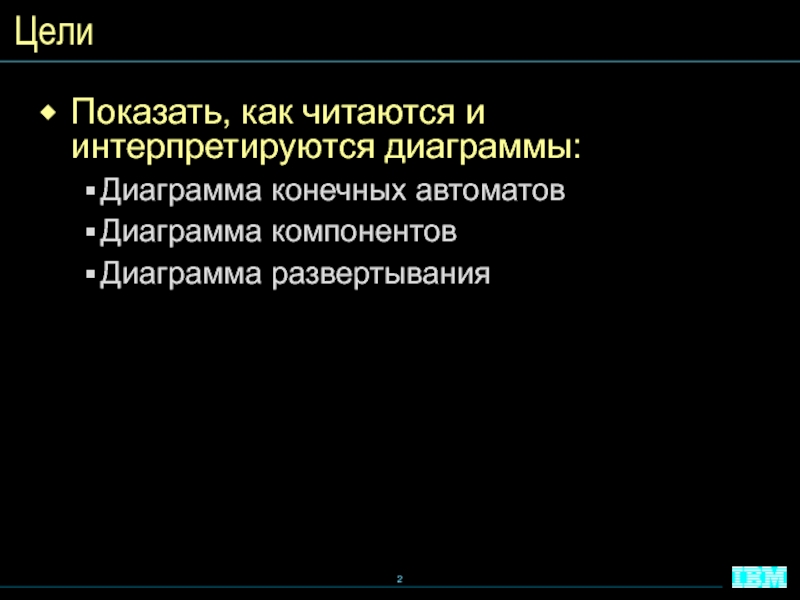

Слайд 2Цели
Показать, как читаются и интерпретируются диаграммы:
Диаграмма конечных автоматов
Диаграмма компонентов
Диаграмма
развертывания
Слайд 4Обзор: Объект имеет определенные состояния
Состояние это ситуация в течении жизни
объекта, которая удовлетворяет некоторым условиям: выполнение какой-то деятельности, или ожидание
какого-то события.Состояние объекта со временем обычно изменяется.
Имя: J Clark
Табельный номер: 567138
Дата найма: July 25, 1991
Status: Преподаватель
Дисциплина: Финансы
Максимальная нагрузка: 3 курса
Name: J Clark
Employee ID: 567138
HireDate: 07/25/1991
Статус: Преподаватель
Discipline: Finance
MaxLoad: 3
Professor Clark

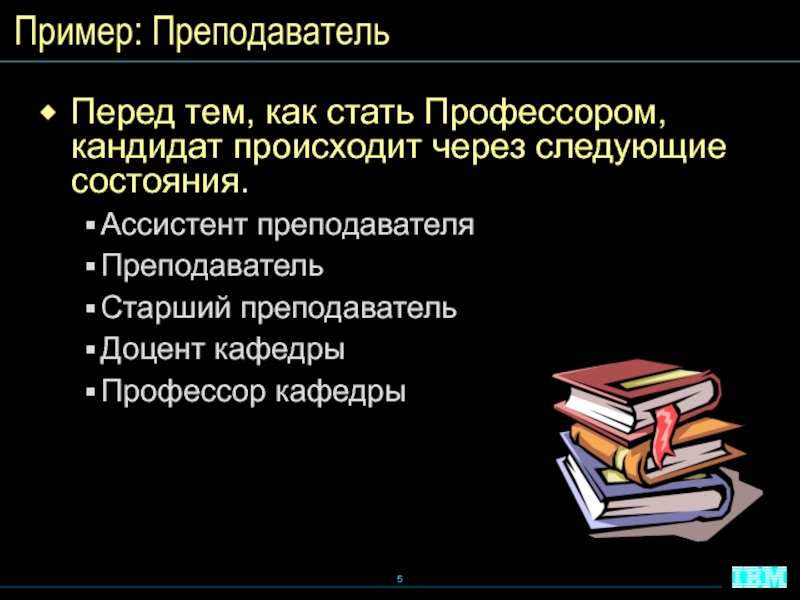

Слайд 5Пример: Преподаватель
Перед тем, как стать Профессором, кандидат происходит через следующие
состояния.
Ассистент преподавателя
Преподаватель
Старший преподаватель
Доцент кафедры
Профессор кафедры
Слайд 6Что такое Диаграмма конечных автоматов?
Диаграмма конечных автоматов моделирует динамическое поведение
системы.
На ней указывается последовательность состояний, в которых может существовать объект:
События
и условия, вызывающие переход в определенное состояниеДействия, выполняемые при переходе.
Преподаватель
Старший
преподаватель

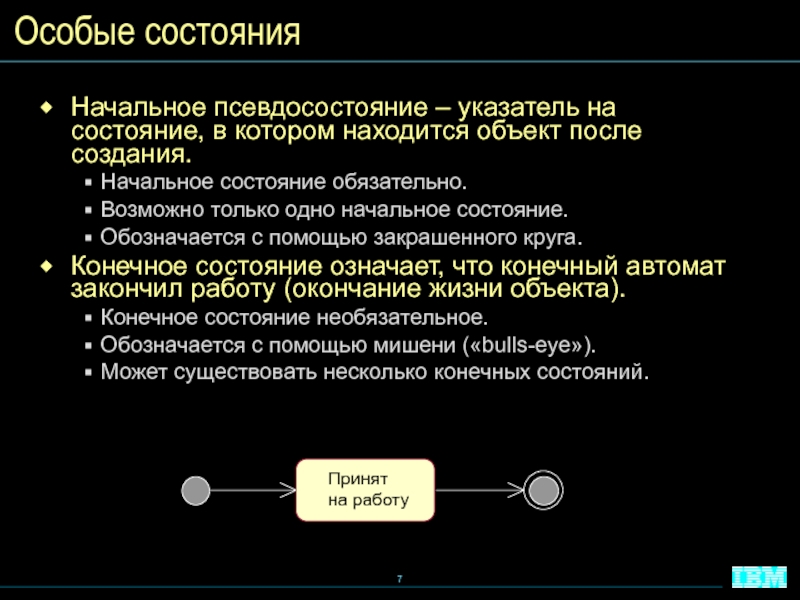

Слайд 7Особые состояния
Начальное псевдосостояние – указатель на состояние, в котором находится
объект после создания.
Начальное состояние обязательно.
Возможно только одно начальное состояние.
Обозначается с
помощью закрашенного круга.Конечное состояние означает, что конечный автомат закончил работу (окончание жизни объекта).
Конечное состояние необязательное.
Обозначается с помощью мишени («bulls-eye»).
Может существовать несколько конечных состояний.
Принят
на работу

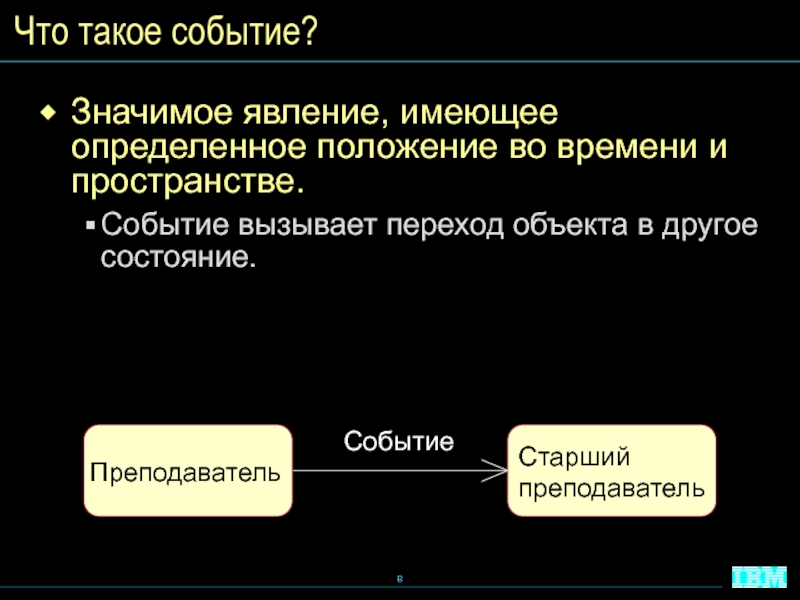

Слайд 8Что такое событие?
Значимое явление, имеющее определенное положение во времени и
пространстве.
Событие вызывает переход объекта в другое состояние.
Старший
преподаватель
Преподаватель
Событие
Слайд 9Что такое переход?
Переход означает перемещение из одного состояния в другое,
в результате какого-то воздействия.
При переходе объект может вернуться в исходное
состояние.Переход может быть вызван каким-то
событием.
Переход может иметь свою метку, состоящую
из трех частей:.
триггер-идентификатор / [защита] активность
Переход
Название события
Старший преподаватель
Преподаватель
стажРаботы

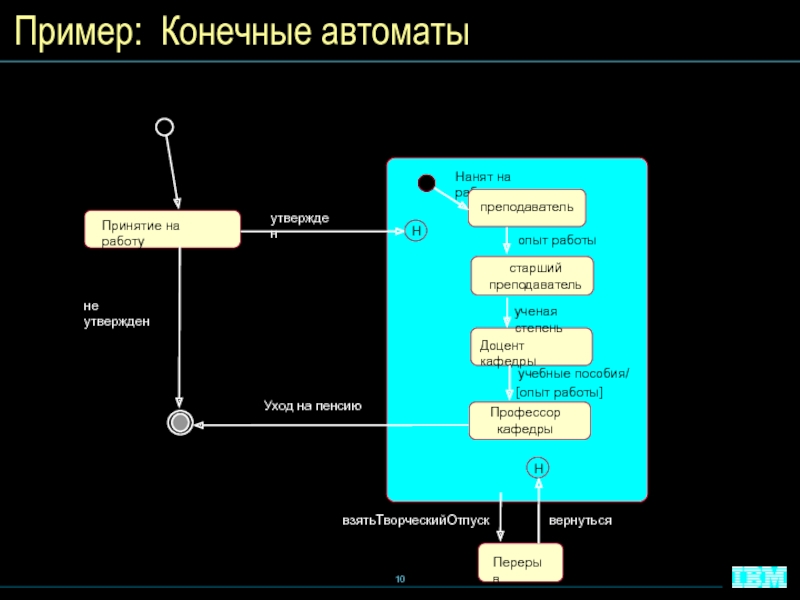

Слайд 10Пример: Конечные автоматы
Нанят на работу
Доцент кафедры
Принятие на работу
не утвержден
утвержден
взятьТворческийОтпуск
Уход на
пенсию
опыт работы
ученая степень
вернуться
Профессор
кафедры
[опыт работы]
учебные пособия/
![Пример: Конечные автоматыНанят на работуДоцент кафедрыПринятие на работуне утвержденутвержденвзятьТворческийОтпускУход на пенсиюопыт работыученая степеньвернутьсяПрофессор кафедры[опыт работы]учебные пособия/](/img/tmb/3/215291/b92e9d67d13cedd623e7a1915761a0e9-800x.jpg "IBM Software Group
®
Essentials of Visual Modeling with UML 2.0 Module 7: Пример: Конечные автоматыНанят на работуДоцент кафедрыПринятие на работуне утвержденутвержденвзятьТворческийОтпускУход на пенсиюопыт работыученая степеньвернутьсяПрофессор кафедры[опыт работы]учебные пособия/")
Слайд 12Что такое диаграмма компонентов?
Диаграмма показывает организацию и зависимости между компонентами

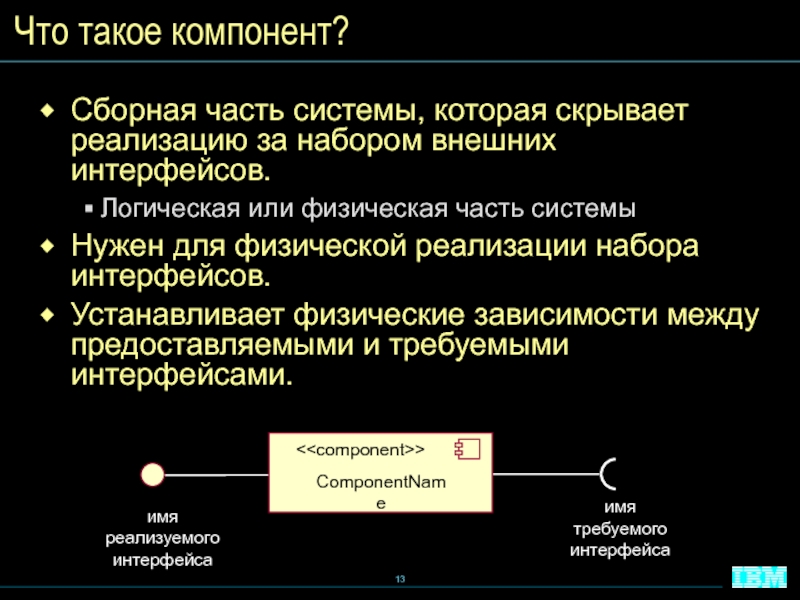

Слайд 13Что такое компонент?
Сборная часть системы, которая скрывает реализацию за набором
внешних интерфейсов.
Логическая или физическая часть системы
Нужен для физической реализации набора
интерфейсов.Устанавливает физические зависимости между предоставляемыми и требуемыми интерфейсами.
имя
реализуемого
интерфейса
имя
требуемого
интерфейса
Слайд 15Что такое диаграмма развертывания?
Диаграмма развертывания показывает:
Конфигурацию узлов во время выполнения
(run-time)
Информационные пути между узлами
Артефакты развертывания, содержащиеся на узлах

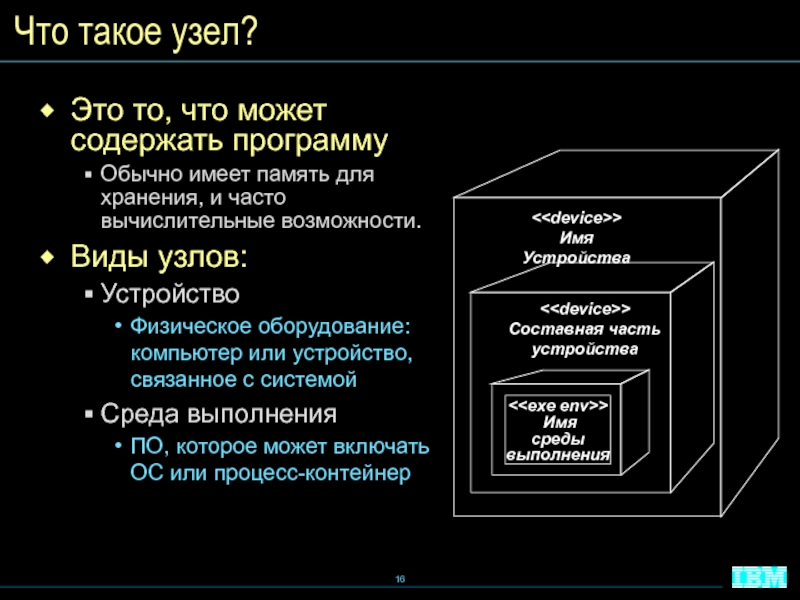

Слайд 16Что такое узел?
Это то, что может содержать программу
Обычно имеет память
для хранения, и часто вычислительные возможности.
Виды узлов:
Устройство
Физическое оборудование: компьютер или
устройство, связанное с системой Среда выполнения
ПО, которое может включать ОС или процесс-контейнер
< < <
Имя
среды
выполнения
Имя Устройства
Составная часть
устройства
Слайд 17What Is a Connector?
Информационный путь:
Механизм передачи данных
Физический проводник
Программный протокол передачи
данных
Server
Connector
Console
Kiosk

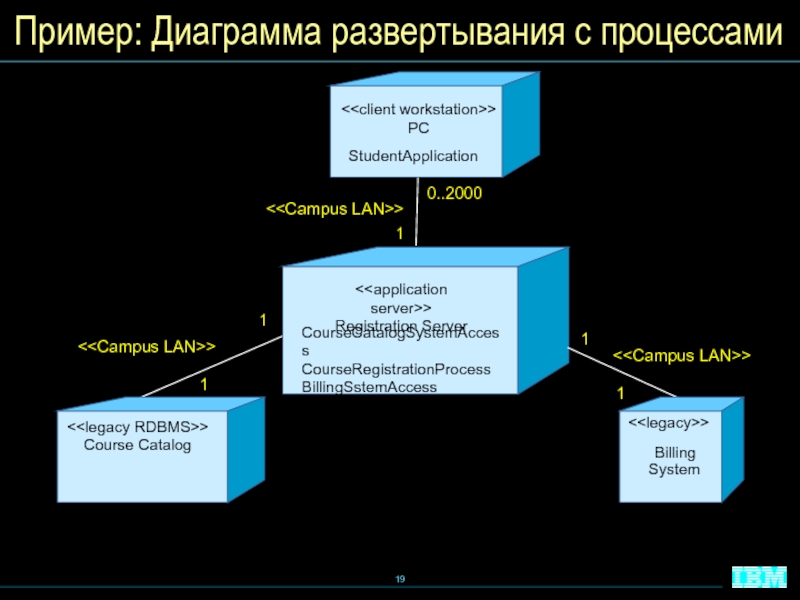

Слайд 19Пример: Диаграмма развертывания с процессами
Course Catalog
server>>
Registration Server
PC
Billing
System
CourseCatalogSystemAccess
CourseRegistrationProcess
BillingSstemAccess
StudentApplication
0..2000
1
1
1
1
1
Слайд 20Define state. How do you determine the classes with significant
state?
What is a state machine diagram? Describe the different parts
of the diagram.What is a component diagram?
What is the purpose of a deployment diagram?
Review
