Слайд 1
Инновационные полигоны
газоперерабатывающей
отрасли НГХК
(Нефтегазохимический
комплекс)

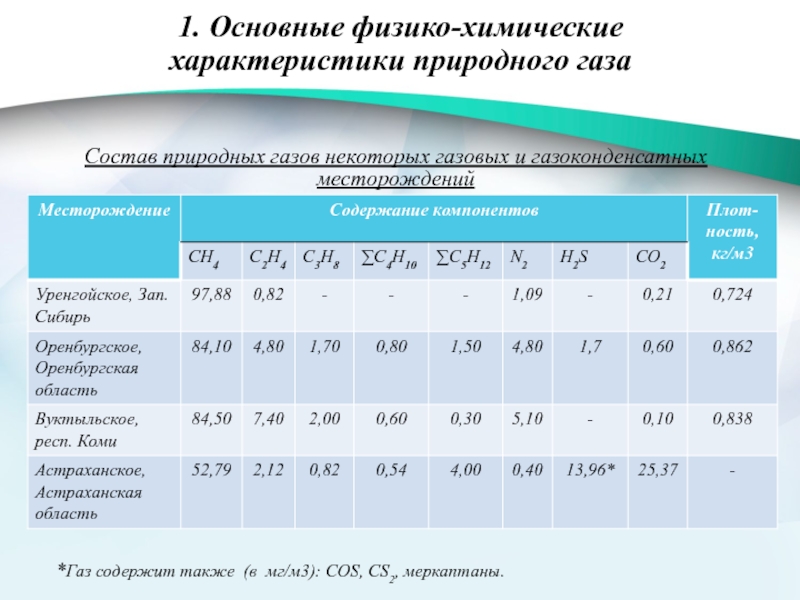

Слайд 21. Основные физико-химические характеристики природного газа
Состав природных газов некоторых газовых
и газоконденсатных месторождений
*Газ содержит также (в мг/м3): COS, CS2, меркаптаны.

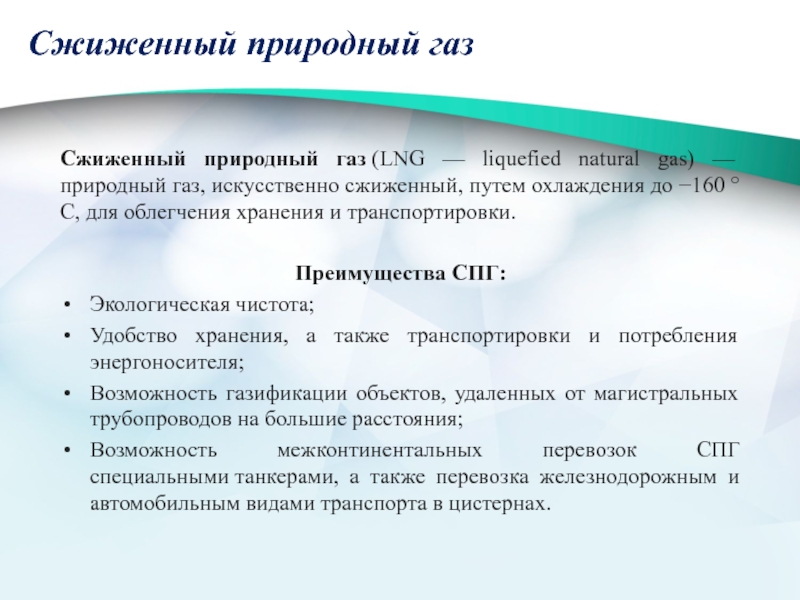

Слайд 3Сжиженный природный газ
Сжиженный природный газ (LNG — liquefied natural gas)
— природный газ, искусственно сжиженный, путем охлаждения до −160 °C,
для облегчения хранения и транспортировки.
Преимущества СПГ:
Экологическая чистота;
Удобство хранения, а также транспортировки и потребления энергоносителя;
Возможность газификации объектов, удаленных от магистральных трубопроводов на большие расстояния;
Возможность межконтинентальных перевозок СПГ специальными танкерами, а также перевозка железнодорожным и автомобильным видами транспорта в цистернах.

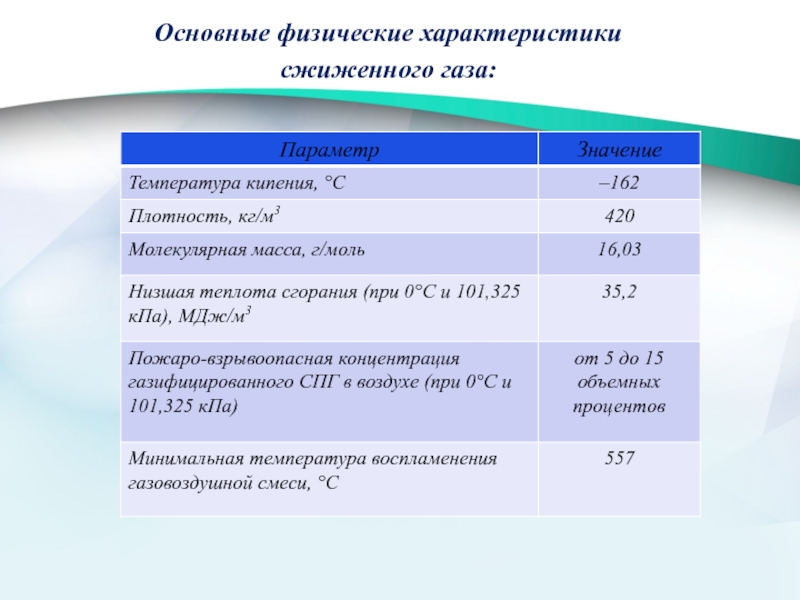

Слайд 4Основные физические характеристики
сжиженного газа:

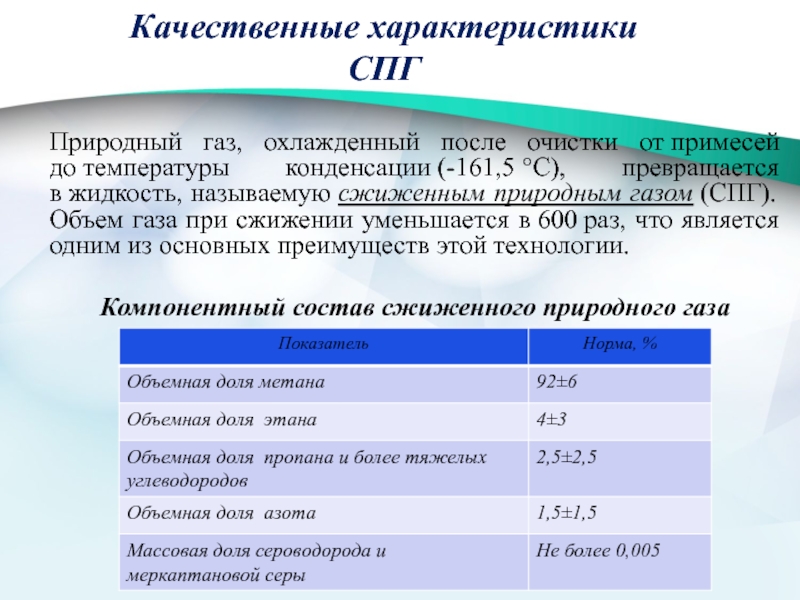

Слайд 5Качественные характеристики СПГ
Природный газ, охлажденный после очистки от примесей до температуры конденсации (-161,5 °С),
превращается в жидкость, называемую сжиженным природным газом (СПГ). Объем газа при сжижении уменьшается
в 600 раз, что является одним из основных преимуществ этой технологии.
Компонентный состав сжиженного природного газа

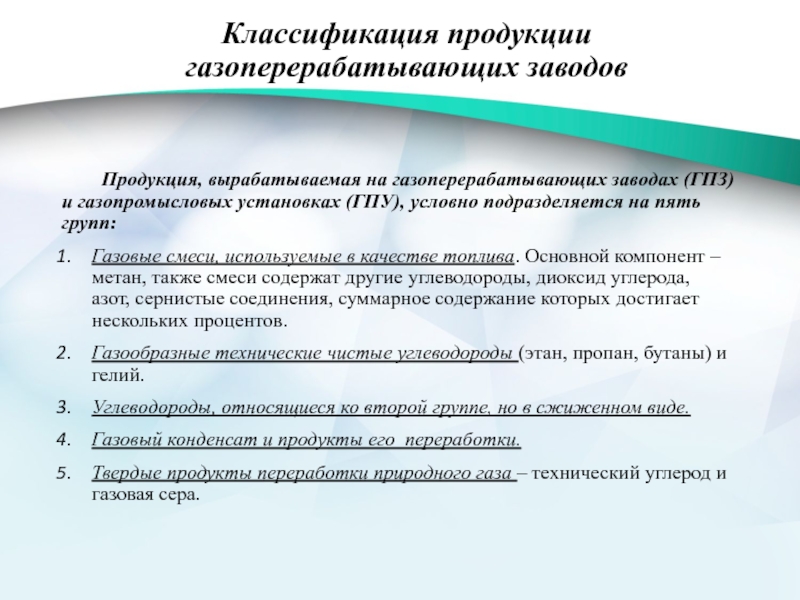

Слайд 6Классификация продукции газоперерабатывающих заводов
Продукция, вырабатываемая на газоперерабатывающих заводах (ГПЗ) и
газопромысловых установках (ГПУ), условно подразделяется на пять групп:
Газовые смеси, используемые
в качестве топлива. Основной компонент – метан, также смеси содержат другие углеводороды, диоксид углерода, азот, сернистые соединения, суммарное содержание которых достигает нескольких процентов.
Газообразные технические чистые углеводороды (этан, пропан, бутаны) и гелий.
Углеводороды, относящиеся ко второй группе, но в сжиженном виде.
Газовый конденсат и продукты его переработки.
Твердые продукты переработки природного газа – технический углерод и газовая сера.
Слайд 7 Очистка газа от кислых компонентов
Кислые
компоненты, входящие в состав газа:
Диоксид углерода;
Сернистые соединения (сероводород, меркаптаны, серооксид
углерода, сероуглерод и сульфиды)
Классификация процессов очистки газов от кислых компонентов

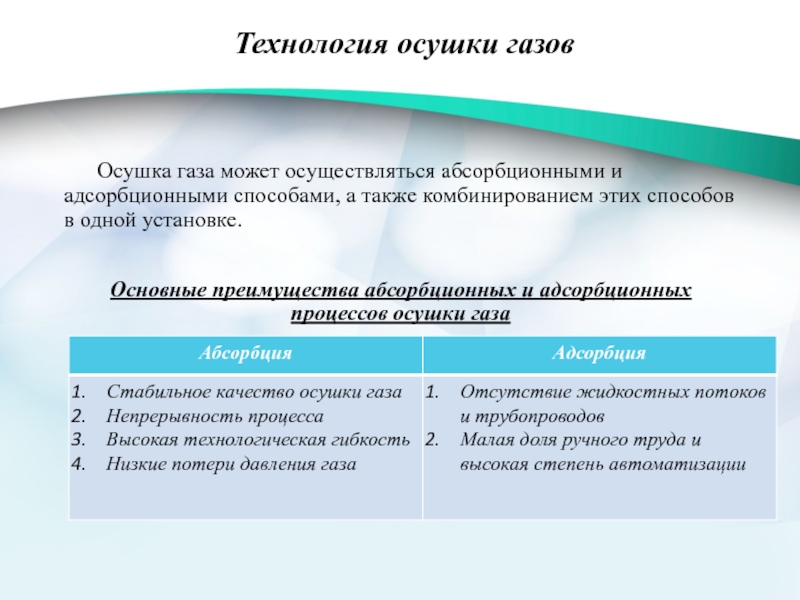

Слайд 8 Технология осушки газов
Осушка газа может осуществляться
абсорбционными и адсорбционными способами, а также комбинированием этих способов в
одной установке.
Основные преимущества абсорбционных и адсорбционных процессов осушки газа
Слайд 9Абсорбционная осушка
Основные показатели технологического режима:
Температура от 10 до 40–70 °С;
Давление до 10–14 Мпа;
Кратность циркуляции абсорбента 10 –100 л
на 1000 м3 газа (от 10 до 35 л на 1 кг извлекаемой влаги);
Концентрация регенерированного абсорбента 98,0–99,9 %;
Процесс десорбции протекает при повышенной температуре (до 160–200 ° С) и практически под атмосферным давлением.
Эффективность осушки газа зависит от:
природы абсорбента;
концентрации абсорбента на входе в абсорбер;
кратности циркуляции абсорбента;
термодинамических параметров абсорбции;
наличия примесей и жидких углеводородов в осушаемом газе.

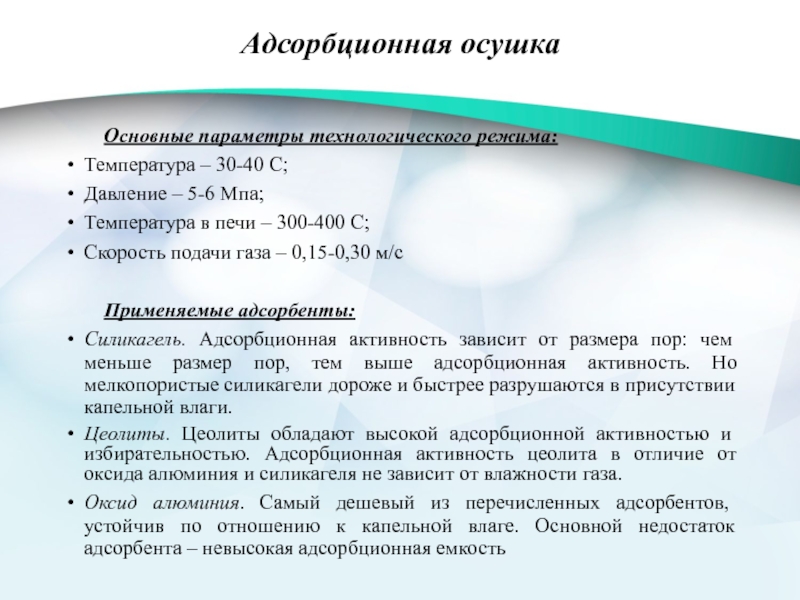

Слайд 10Адсорбционная осушка
Основные параметры технологического режима:
Температура – 30-40 С;
Давление – 5-6
Мпа;
Температура в печи – 300-400 С;
Скорость подачи газа – 0,15-0,30
м/с
Применяемые адсорбенты:
Силикагель. Адсорбционная активность зависит от размера пор: чем меньше размер пор, тем выше адсорбционная активность. Но мелкопористые силикагели дороже и быстрее разрушаются в присутствии капельной влаги.
Цеолиты. Цеолиты обладают высокой адсорбционной активностью и избирательностью. Адсорбционная активность цеолита в отличие от оксида алюминия и силикагеля не зависит от влажности газа.
Оксид алюминия. Самый дешевый из перечисленных адсорбентов, устойчив по отношению к капельной влаге. Основной недостаток адсорбента – невысокая адсорбционная емкость
Слайд 112. РАЗДЕЛЕНИЕ ПРИРОДНОГО ГАЗА
Отбензинивание газа — извлечение из углеводородных газов этана, пропана,
бутана и компонентов газового бензина (С5H12 + высш).
Продуктами установок отбензинивания могут быть:
отбензиненный или сухой газ (метан или метан + этан);
топливный газ (метан + этан + пропан) и газовый бензин (фракция углеводородов С3+);
деметанизированный нестабильный газовый конденсат (фракция углеводородов С2+).
Классификация методов отбензинивания газов:
низкотемпературная сепарация тяжелых углеводородных компонентов (НТС);
низкотемпературная конденсация тяжелых углеводородных компонентов (НТК);
абсорбционное отбензинивание газов, включая низкотемпературную абсорбцию (НТА);
адсорбционное отбензинивание газов.
Слайд 123. ХИМИЧЕСКАЯ ПЕРЕРАБОТКА ПРИРОДНОГО ГАЗА
К процессам химической переработки газа относятся
следующие процессы:
Производство низших олефинов;
Производство ацетилена;
Производство технического углерода (сажи);
Производство синтез-газа и
продуктов на его основе (альдегиды, спирты, синтетические жидкие топлива).

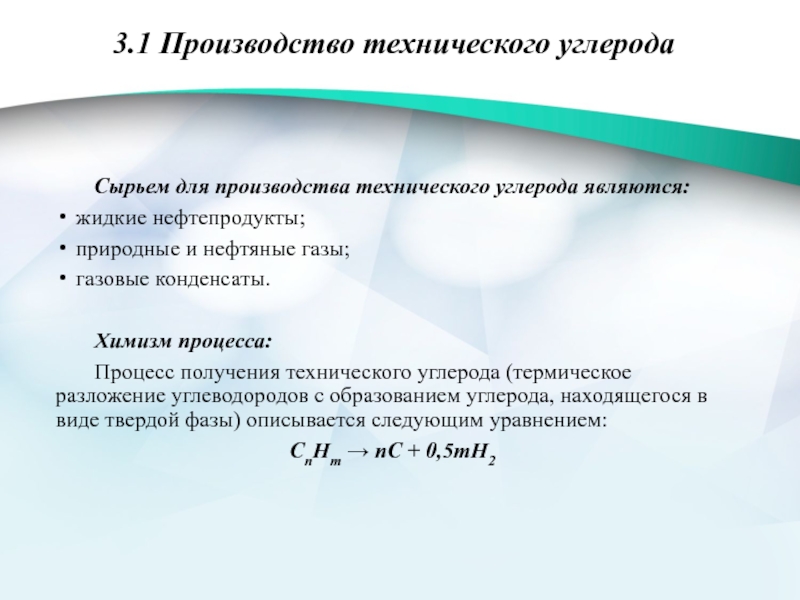

Слайд 13 3.1 Производство технического углерода
Сырьем для производства технического углерода
являются:
жидкие нефтепродукты;
природные и нефтяные газы;
газовые конденсаты.
Химизм процесса:
Процесс получения технического углерода (термическое разложение углеводородов с образованием углерода, находящегося в виде твердой фазы) описывается следующим уравнением:
СnHm → nC + 0,5mH2

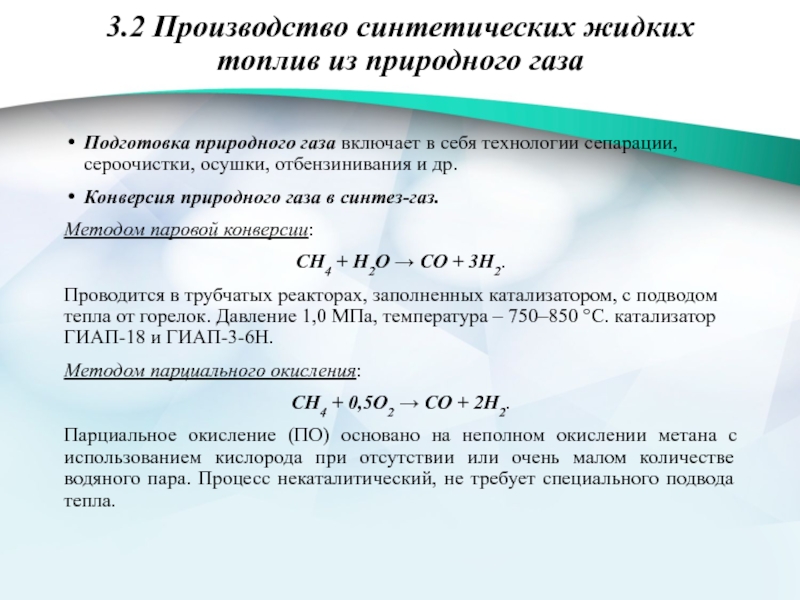

Слайд 143.2 Производство синтетических жидких топлив из природного газа
Подготовка природного газа
включает в себя технологии сепарации, сероочистки, осушки, отбензинивания и др.
Конверсия
природного газа в синтез-газ.
Методом паровой конверсии:
СН4 + Н2О → СО + 3Н2.
Проводится в трубчатых реакторах, заполненных катализатором, с подводом тепла от горелок. Давление 1,0 МПа, температура – 750–850 °С. катализатор ГИАП-18 и ГИАП-3-6Н.
Методом парциального окисления:
СН4 + 0,5О2 → СО + 2Н2.
Парциальное окисление (ПО) основано на неполном окислении метана с использованием кислорода при отсутствии или очень малом количестве водяного пара. Процесс некаталитический, не требует специального подвода тепла.

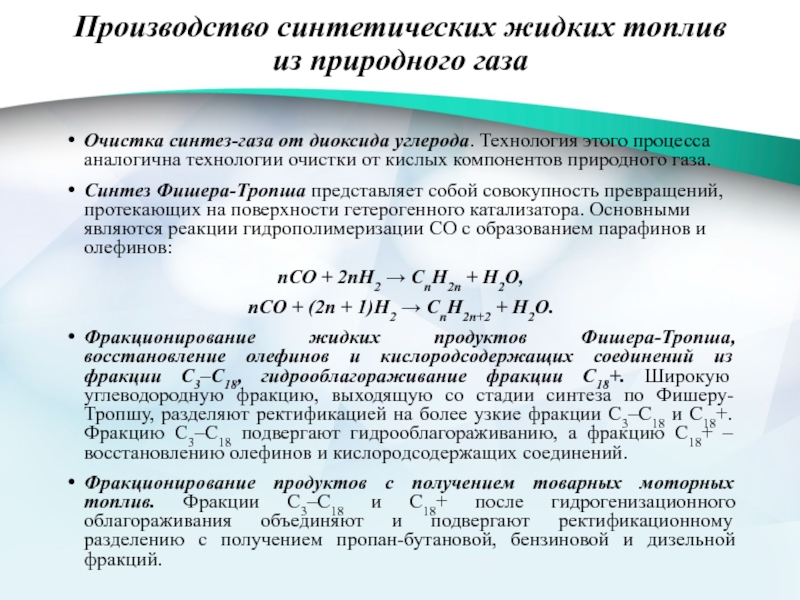

Слайд 15Производство синтетических жидких топлив из природного газа
Очистка синтез-газа от диоксида
углерода. Технология этого процесса аналогична технологии очистки от кислых компонентов
природного газа.
Синтез Фишера-Тропша представляет собой совокупность превращений, протекающих на поверхности гетерогенного катализатора. Основными являются реакции гидрополимеризации СО с образованием парафинов и олефинов:
nCO + 2nH2 → CnH2n + H2O,
nCO + (2n + 1)H2 → CnH2n+2 + H2O.
Фракционирование жидких продуктов Фишера-Тропша, восстановление олефинов и кислородсодержащих соединений из фракции С3–С18, гидрооблагораживание фракции С18+. Широкую углеводородную фракцию, выходящую со стадии синтеза по Фишеру- Тропшу, разделяют ректификацией на более узкие фракции С3–С18 и С18+. Фракцию С3–С18 подвергают гидрооблагораживанию, а фракцию С18+ – восстановлению олефинов и кислородсодержащих соединений.
Фракционирование продуктов с получением товарных моторных топлив. Фракции С3–С18 и С18+ после гидрогенизационного облагораживания объединяют и подвергают ректификационному разделению с получением пропан-бутановой, бензиновой и дизельной фракций.
Слайд 16Российские проекты СПГ
Доля России на мировом рынке СПГ сегодня не
превышает 5%, так как на данный момент в России только
2 действующих СПГ-завода – «Сахалин-2» и «Ямал СПГ» К концу 2020 года запланирован запуск еще 4 проектов по сжижению. Благодаря этому, объем производства СПГ должен достигнуть уровня в более чем 50 миллионов тонн ежегодно, а доля России на мировом рынке увеличится до 10%.
Слайд 17Описание проекта. «Сахалин 2» - первый в России завод по
производству СПГ в 2009 г. был построен на Дальнем Востоке
— на юге о. Сахалин. Завод включает две технологические линии производительностью по 4,8 млн т в год и причал для отгрузки СПГ на морские суда.
Ресурсная база проекта:
Пильтун-Астохского (главным образом нефтяного месторождения с попутным газом);
Лунского (преимущественно газового месторождения с попутным газовым конденсатом). Общие запасы составляют 182,4 млн т нефти и 633,6 млрд м³ газа.
Оператор проекта : компания «Сахалин Энерджи».
Акционеры проекта: Газпром, Shell, Mitsui, Mitsubishi, Компании Японии, США и Республики Корея уже раскупили
большую часть газа проекта на 25 лет вперед.
Проект «Сахалин-2»
Платформа «Лунская-А». Первая в России морская газодобывающая платформа. На платформе ЛУН-А добываются основные объемы газа проекта.
Слайд 18 Описание проекта. В рамках проекта «Ямал СПГ» осуществляется строительство
завода по производству СПГ мощностью 16,5 млн т в год
, включающего три технологические линии. Кроме самого завода планируется строительство морского порта и аэропорта.
Ресурсная база проекта - Южно-Тамбейское газоконденсатного месторождение, расположенного на северо-востоке полуострова Ямал. Это месторождение содержит 522 млрд куб. м доказанных запасов природного газа и 15 млн т доказанных запасов жидких углеводородов.
Оператор проекта: ОАО «Ямал СПГ»
Акционеры проекта: НОВАТЭК, Total, Китайская национальная нефтегазовая корпорация (CNCP), Фонд Шелкового пути. Начало производства СПГ на Ямале запланировано с 2017 г.
Проект «Ямал СПГ»
Слайд 19Балтийский СПГ
Описание проекта: «Балтийский СПГ» –завод по производству сжиженного природного газа. Будет
построен в Ленинградской области в районе морского порта Усть-Луга. Мощность СПГ-завода с
двумя технологическими линиями составит 10 млн тонн в год с возможностью расширения до 15 млн тонн в год. Этот проект нацелен на европейские рынки, а также страны Латинской Америки. Кроме того, планируется использование продукции завода для газоснабжения Калининградской области.
Ресурсная база проекта —месторождения Ямала и Надым-Пур-Тазовского региона.
Проект реализуют дочерние компании Газпрома и Shell –"Газпром СПГ Санкт-Петербург" и Shell Gas & Power Developments B.V.
Срок планируемого запуска многократно менялся, по последним планам завод заработает в 2020 году.
Слайд 20«Владивосток СПГ»
Описание проекта. Проект предполагает строительство в районе г. Владивостока (на
полуострове Ломоносова) завода по производству СПГ, состоящего из 3-х технологических
линий мощностью 5 млн т/год СПГ каждая. Первая линия будет введена в 2018 г. Потенциальный рынок сбыта — страны Азиатско-Тихоокеанского региона.
Ресурсной базой для завода станет газ Сахалинского, Якутского и Иркутского центров газодобычи - месторождения Киринское (162 млрд кубометров)
и Южно-Киринское (711 млрд кубометров).
Оператор проекта - ООО «Газпром
СПГ Владивосток» —
дочернее общество ОАО «Газпром».
Слайд 21Проект «Печора СПГ»
Описание проекта. Проект "Печора СПГ" предусматривает строительство завода
по производству сжиженного природного газа (СПГ) в Ненецком автономном округе.
Предполагаемый объем производства предприятия - 2,6-8 млн тонн СПГ в год. Проект также предполагает создание газотранспортной инфраструктуры, строительство установки комплексной подготовки газа (УКПГ) и отгрузочного морского терминала.
В состав УКПГ входят:
-блок предварительной очистки (сепарации);
- технологические установки очистки, осушки и охлаждения газа;
- дожимные компрессорные станции;
- вспомогательные системы производственного назначения
Ресурсная база проекта - два месторождения Ненецкого автономного округа (НАО): Кумжинское и Коровинское, совокупные запасы которых составляют 145 млрд куб. м газа и 3,9 млн тонн конденсата.
Проект реализуют : ПАО «НК «Роснефть» и группа «АЛЛТЕК».
