Интегрированный контроль опасности электромагнитной обстановки в помещениях с источниками электромагнитных излучений
Содержание
- 1. Интегрированный контроль опасности электромагнитной обстановки в помещениях с источниками электромагнитных излучений
- 2. Классификация источников ЭМПИсточники электромагнитного поляПриродныеАнтропогенныеАтмосферное электричествоЭлектрическое и

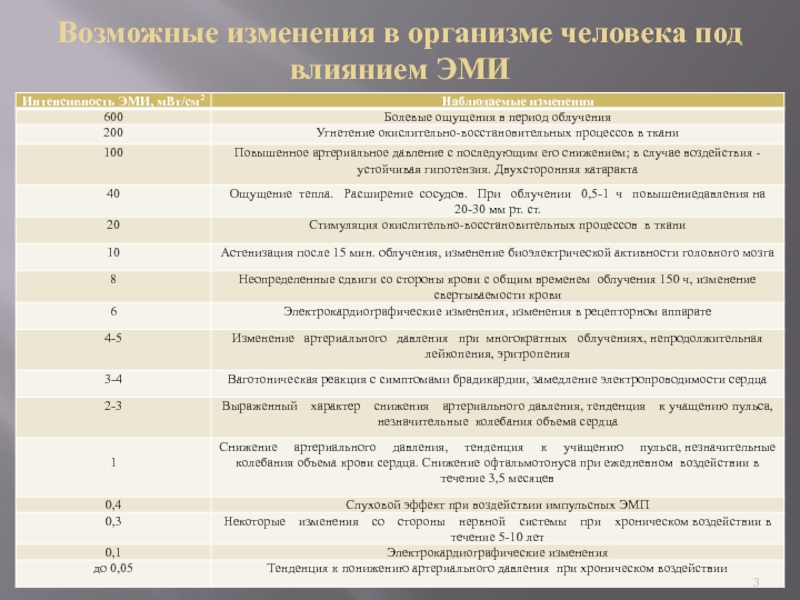

- 3. Возможные изменения в организме человека под влиянием ЭМИ
- 4. Допустимые уровни воздействия электрических полей промышленной частоты для людей на рабочем месте объектах АПК

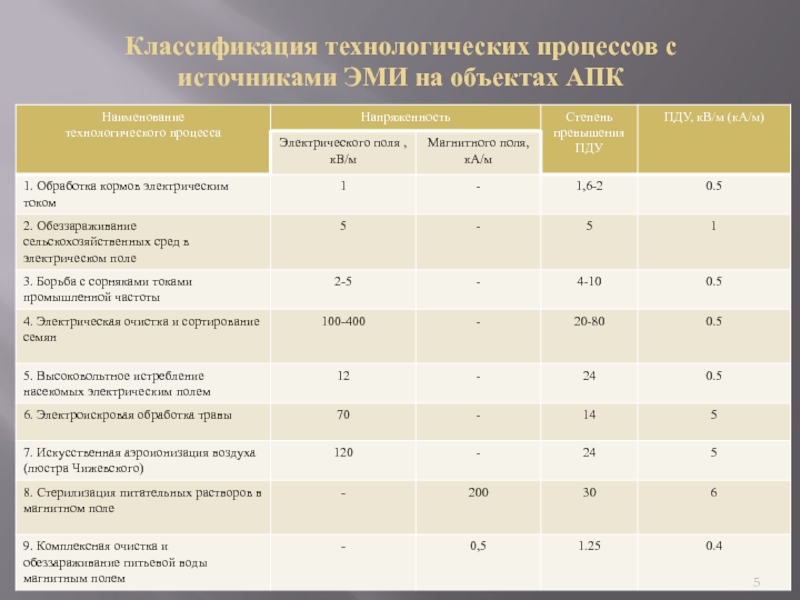

- 5. Классификация технологических процессов с источниками ЭМИ на объектах АПК
- 6. Допустимое время пребывания производственного персонала при различных уровнях излучения электрического поля
- 7. Допустимое время пребывания человека в зоне действия
- 8. Пространственная картина размещения оборудования в помещении издательства АлтГТУ
- 9. Спецификация 1 – прибор

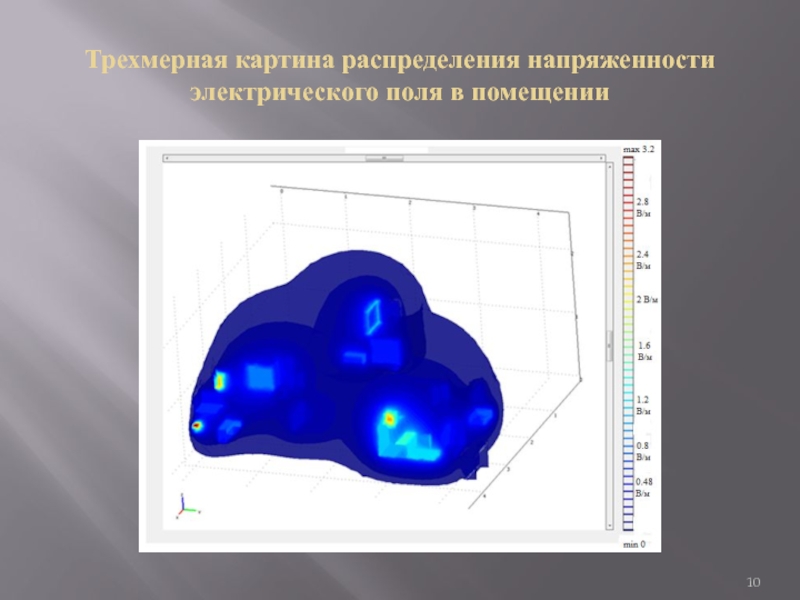

- 10. Трехмерная картина распределения напряженности электрического поля в помещении

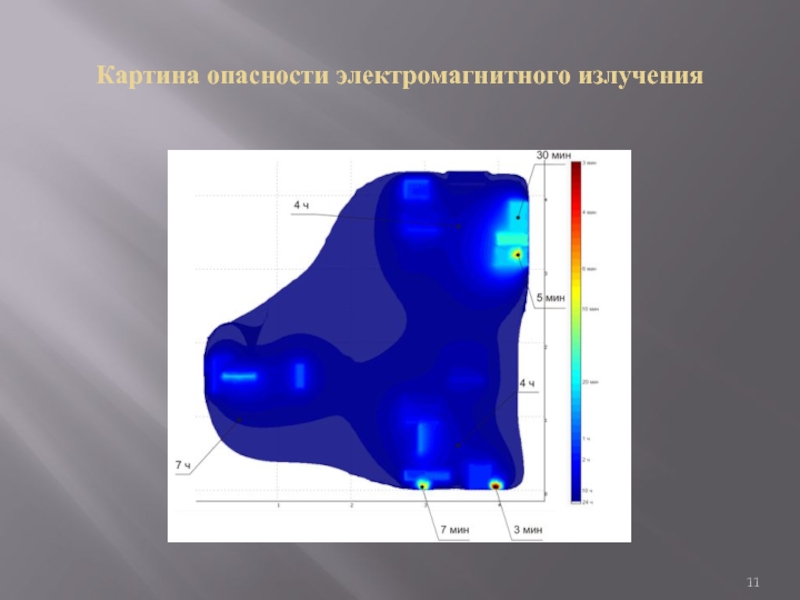

- 11. Картина опасности электромагнитного излучения

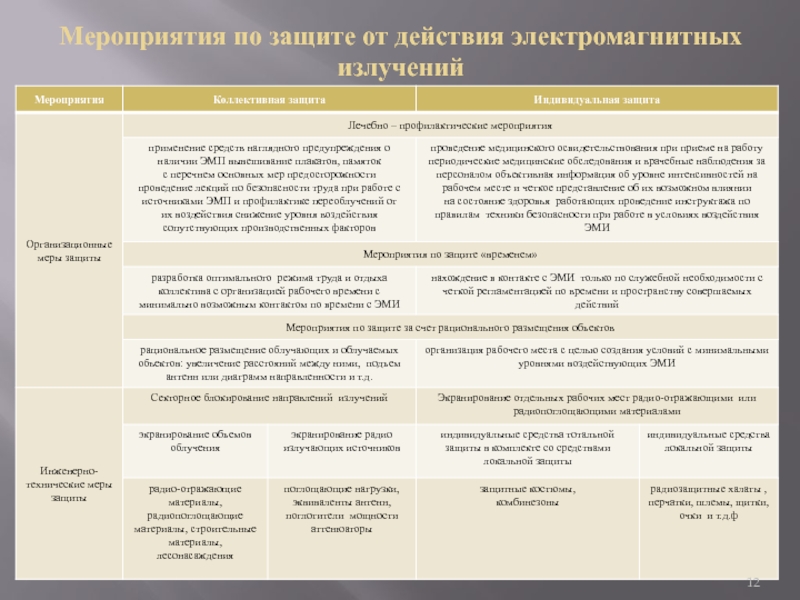

- 12. Мероприятия по защите от действия электромагнитных излучений

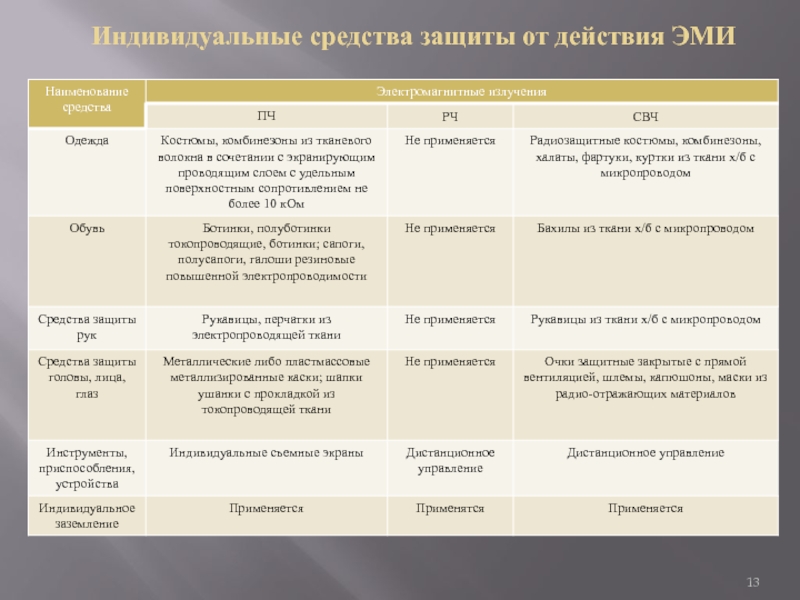

- 13. Индивидуальные средства защиты от действия ЭМИ
- 14. Спасибо за внимание
- 15. Скачать презентанцию
Классификация источников ЭМПИсточники электромагнитного поляПриродныеАнтропогенныеАтмосферное электричествоЭлектрическое и магнитное поля ЗемлиРадио излучение Солнца Бытовые электроприборыЭлектропроводкаЛЭПСпутниковая и сотовая связьПерсональные компьютерыИсточники ЭМИ на объектах АПК
Слайды и текст этой презентации
Слайд 1
Интегрированный контроль опасности электромагнитной обстановки в помещениях с источниками электромагнитных
излучений
А.А. Сошников
Слайд 2Классификация источников ЭМП
Источники электромагнитного поля
Природные
Антропогенные
Атмосферное электричество
Электрическое и магнитное поля Земли
Радио
излучение Солнца
Бытовые электроприборы
Электропроводка
ЛЭП
Спутниковая и сотовая связь
Персональные компьютеры
Источники ЭМИ на
объектах АПК
Слайд 4Допустимые уровни воздействия электрических полей промышленной частоты для людей на
рабочем месте объектах АПК

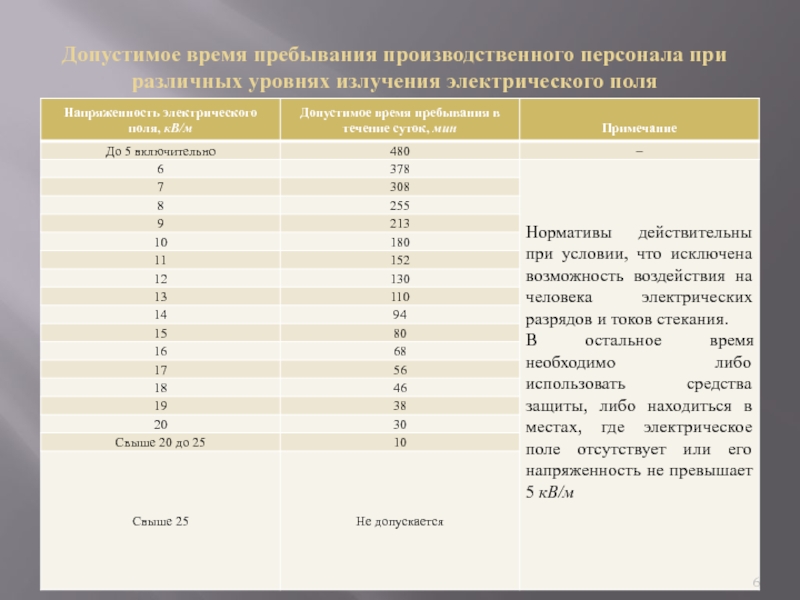

Слайд 6Допустимое время пребывания производственного персонала при различных уровнях излучения электрического
поля

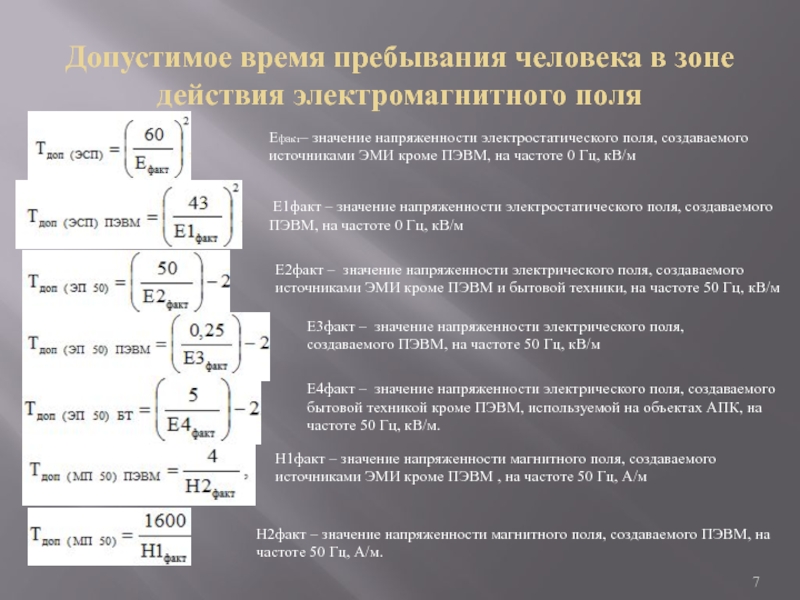

Слайд 7Допустимое время пребывания человека в зоне действия электромагнитного поля
Ефакт– значение
напряженности электростатического поля, создаваемого источниками ЭМИ кроме ПЭВМ, на частоте
0 Гц, кВ/м Е1факт – значение напряженности электростатического поля, создаваемого ПЭВМ, на частоте 0 Гц, кВ/м
Е2факт – значение напряженности электрического поля, создаваемого источниками ЭМИ кроме ПЭВМ и бытовой техники, на частоте 50 Гц, кВ/м
Е3факт – значение напряженности электрического поля, создаваемого ПЭВМ, на частоте 50 Гц, кВ/м
Е4факт – значение напряженности электрического поля, создаваемого бытовой техникой кроме ПЭВМ, используемой на объектах АПК, на частоте 50 Гц, кВ/м.
Н1факт – значение напряженности магнитного поля, создаваемого источниками ЭМИ кроме ПЭВМ , на частоте 50 Гц, А/м
Н2факт – значение напряженности магнитного поля, создаваемого ПЭВМ, на частоте 50 Гц, А/м.
Слайд 9Спецификация
1 – прибор приемно-контрольный охранно-пожарный
«КВАРЦ»; 2 – многофункциональное устройство (МФУ) сканер-принтер-копир «Xerox Phaser 7700»;
3, 8 – аудио колонка «microlab M-400II»; 4 – принтер «HP LaserJet 1320»; 5 – сабвуфер «microlab M-400II»; 6, 18, 23 – системный блок персональной электронно-вычислительной машины (ПЭВМ) «MAKS line»; 7 – жидкокристаллический монитор (ЖК) «Samsung SyncMaster»; 9 – блок бесперебойного питания «PowerCom 800 ВА»; 10, 22 – электрический обогреватель мощностью 1 кВт; 11 – блок бесперебойного питания «UPS 800 ВА»; 12 – принтер «HP LaserJet 4200»; 13, 16 – сабвуфер «Swen SPS820»; 14 – жидкокристаллический монитор «Samsung SyncMaster 710N»; 15, 17, 34 – аудио колонка «Swen SPS820»; 19 – жидкокристаллический монитор «ViewSonic Vg700»; 20, 24 – сканер «HP»; 21 – фильтр-удлинитель «Power Cube SPG B» с 5 гнездами; 25 – мультифункциональное устройство «EcoSys FS-6950DN»; 26, 29 – радиотелефон «Panasonic»; 27 – сетевой коммутатор (switch) «3Com» (40 портов); 28 – жидкокристаллический монитор «NEC 17»; 30 – системный блок ПЭВМ «GLX» (сервер); 31 – факс «Panasonic»; 32 – блок питания зарядного устройства телефона «Fly»; 33 – электрический чайник «Scarlett Laura»; 35 – источник бесперебойного питания «APC 800 ВА»; 36 – источник бесперебойного питания «APC 1000 ВА»
