Слайд 1Ижевск
2019
Кафедра «Химия и химическая технология»
Курс «Основы электрохимии в применении
к
накопителям энергии»
Автор Семакина Надежда Владимировна, к.т.н., доцент
Слайд 2Темы лекций
Тема 1. Основы электрохимии. Термодинамика электродных процессов.
Тема 2.
Кинетика электродных процессов. Поляризация.
Тема 3. Процессы превращения электрической энергии в
химическую.
Тема 4. Конденсаторы.
Слайд 3Тема «Основы электрохимии. Термодинамика электродных процессов»
Ижевск
2019
Кафедра «Химия и химическая технология»
Курс
«Основы электрохимии в применении
к накопителям энергии»
Автор Семакина Н.В., к.т.н.,
доцент

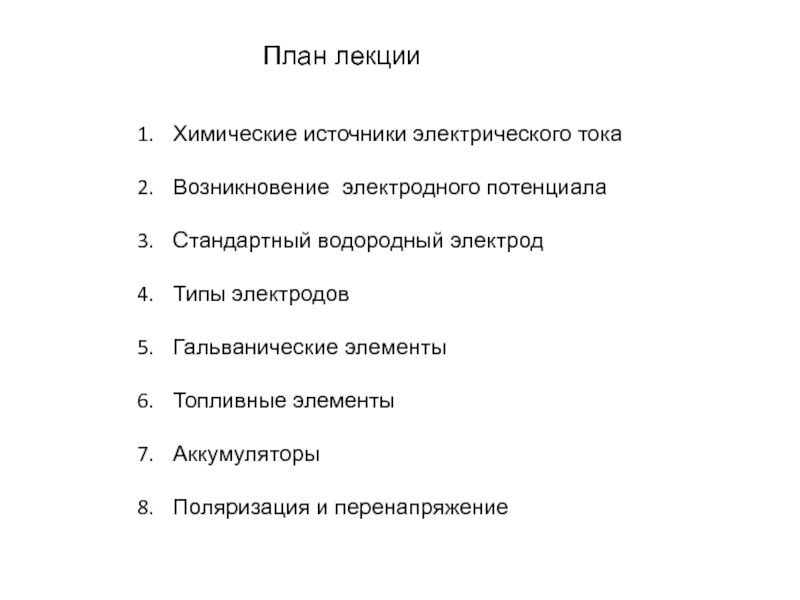

Слайд 4План лекции
Химические источники электрического тока
Возникновение электродного потенциала
Стандартный водородный электрод
Типы электродов
Гальванические
элементы
Топливные элементы
Аккумуляторы
Поляризация и перенапряжение

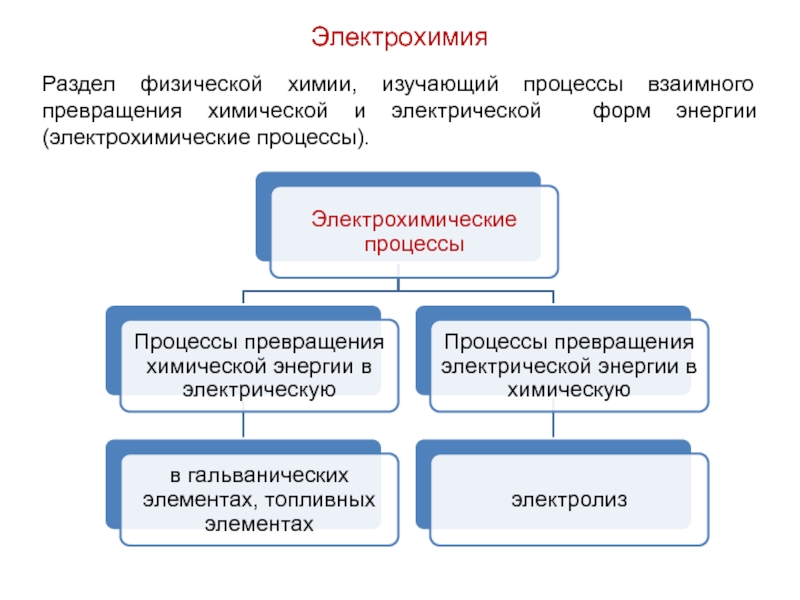

Слайд 5Раздел физической химии, изучающий процессы взаимного превращения химической и электрической
форм энергии (электрохимические процессы).
Электрохимия

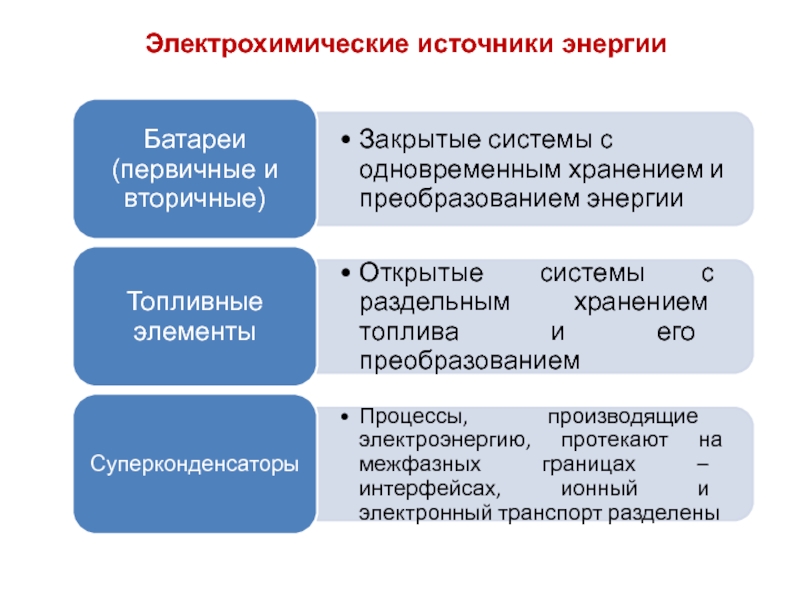

Слайд 6Электрохимические источники энергии
Слайд 7Химические источники тока
устройства, в которых энергия протекающих в них
химических реакций непосредственно превращается в электрическую энергию
Слайд 8Электролит
Вещество, которое проводит электрический ток вследствие диссоциации на ионы, что происходит в растворах и расплавах, или
движения ионов в кристаллических решетках твёрдых электролитов.
Примеры электролитов: водные растворы кислот, солей и оснований и некоторые кристаллы (например, иодид
серебра, диоксид циркония).
Электролиты – проводники второго рода, вещества, электропроводность которых обусловлена подвижностью положительно или отрицательно заряженных ионов.
Электролиты являются важной частью химических источников тока: гальванических элементов и аккумуляторов. Электролит участвует в химических реакциях окисления и восстановления с электродами, благодаря чему возникает ЭДС.
В источниках тока электролит может находиться в жидком состоянии (обычно это – водный раствор), или загущённым до состояния геля.
Слайд 9 Это электрический проводник, имеющий электронную проводимость (проводник 1-го рода) и находящийся в
контакте с ионным проводником – электролитом (ионной жидкостью, ионизированным газом, твёрдым электролитом).
Важнейшей характеристикой электродов является электродный
потенциал, устанавливающийся на границе электрод/электролит.
В электрохимии – это часть электрохимической системы, включающая в себя проводник и окружающий его раствор (например, водородный электрод, хлорсеребряный электрод, электрод сравнения, стеклянный электрод).
Системы двух различных электродов могут использоваться как химические источники тока, а при пропускании через такие системы постоянного тока – в качестве электролизеров.
Электрод
Слайд 10Равновесие
Возникновение электродного потенциала
Если металл активный (Zn, Mg, Al), происходит его
окисление
Если металл неактивный (Cu, Ag), происходит восстановле-ние ионов металла из
раствора электролита
Величину электродного потенциала нельзя ни измерить, ни рассчитать
ДЭС ДЭС

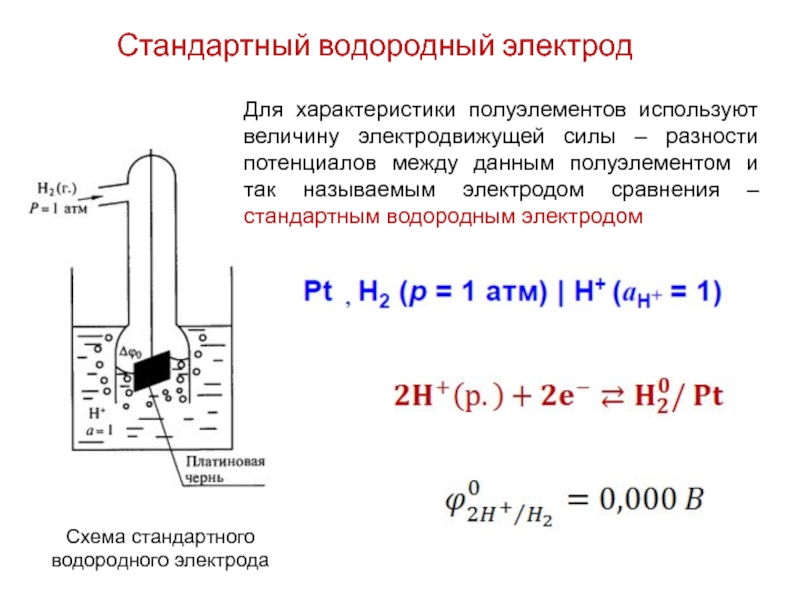

Слайд 11Схема стандартного водородного электрода
Стандартный водородный электрод
Для характеристики полуэлементов используют величину
электродвижущей силы – разности потенциалов между данным полуэлементом и так
называемым электродом сравнения – стандартным водородным электродом
Слайд 12Определение относительного электродного потенциала
Электродный потенциал равен ЭДС цепи, составленной из
стандартного водородного электрода (расположен слева) и данного электрода (расположен справа).
Если
активности (концентрации) ионов равны единице, этот потенциал называют стандартным
Стандартная ЭДС:
Pt, H2| H+ || Men+| Me
Слайд 13Стандартные электродные потенциалы полуреакций

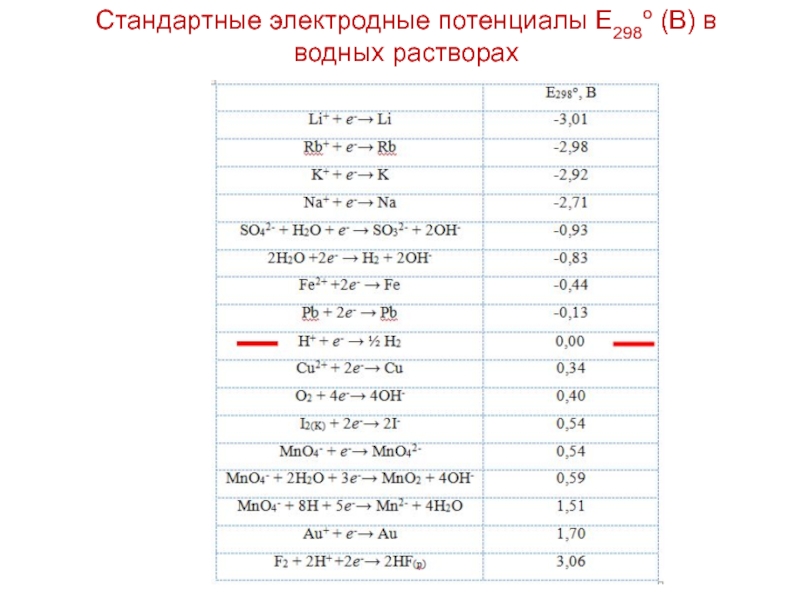

Слайд 14Стандартные электродные потенциалы Е298о (В) в водных растворах
Слайд 15Равновесный электродный потенциал
(В. Нернст, 1889 г.)
где
– стандартный
электродный потенциал;
R – молярная газовая постоянная, 8,31 Дж/моль К;
T – абсолютная температура;
F – постоянная Фарадея, 96500 Кл/моль;
n – число электронов, участвующих в окислительно-восстановительном процессе;
и – активности окисленной и восстановленной форм вещества, участвующего в электродной реакции.

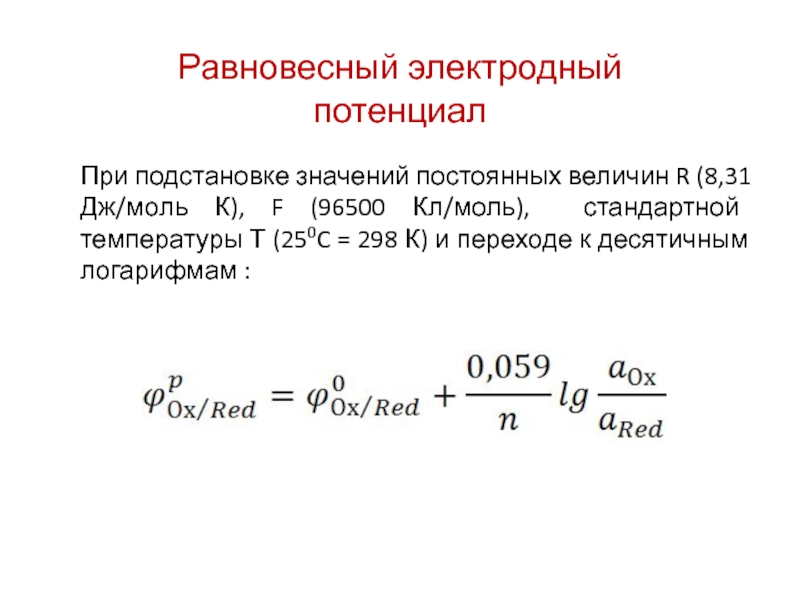

Слайд 16Равновесный электродный потенциал
При подстановке значений постоянных величин R (8,31 Дж/моль
К), F (96500 Кл/моль), стандартной температуры Т (250C = 298
К) и переходе к десятичным логарифмам :

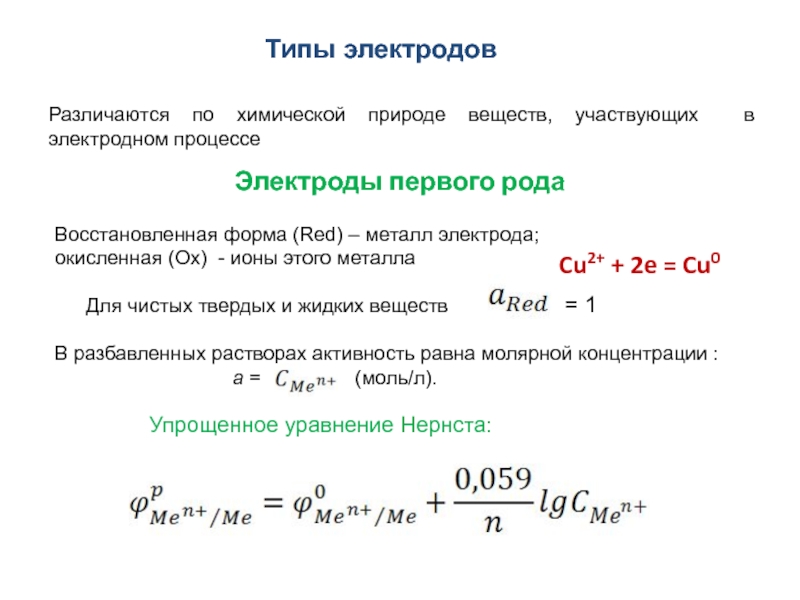

Слайд 17Типы электродов
Различаются по химической природе веществ, участвующих в электродном процессе
Электроды
первого рода
Восстановленная форма (Red) – металл электрода; окисленная (Ox) -
ионы этого металла
Для чистых твердых и жидких веществ = 1
В разбавленных растворах активность равна молярной концентрации :
a = (моль/л).
Упрощенное уравнение Нернста:
Cu2+ + 2e = Cu0
Слайд 18Электроды второго рода
Состоят из металла, покрытого слоем его труднорастворимой соли,
погруженного в раствор, содержащий анионы этой соли
Хлорсеребряный электрод: Ag
| AgCl | Cl-
Уравнение реакции, протекающей на электроде:
AgCl + e = Ag0 + Cl-
Слайд 19Редокс-электроды
Состоят из инертного металла (Pt), который не участвует в реакции,
а является переносчиком электронов между окисленной (Ox) и восстановленной (Red)
формами вещества.
Fe3+ + e = Fe2+
Pt |Ox, Red
Схема электрода:
Электродная реакция:
Слайд 20Газовые электроды
Состоят из инертного металла (Pt), контактирующего одновременно с газом
и раствором, содержащим ионы этого газа.
Восстановленная форма – газ, окисленная
– ионы в растворе
Водородный электрод Pt, H2|H+
Электродная реакция:
Зависимость электродного потенциала от рН среды (для идеальных газов a = p(бар)):
Слайд 21Кислородный электрод
Газовые электроды
Рt |O2 |OH-
Электродные процессы: в кислой среде:
в
нейтральной и щелочной средах:
Зависимость электродного потенциала от рН:
Слайд 22Электрохимическая система, состоящая из двух электродов, растворы которых соединены с
помощью солевого мостика
Гальванический элемент
Схема элемента
Даниэля – Якоби
Анод
(-) – это электрод с меньшим значением электродного потенциала. На аноде происходит процесс окисления.
Катод (+) – электрод с большим значением электродного потенциала. На катоде идет процесс восстановления.
Электродвижущая сила (ЭДС) гальванического элемента – это максимальная разность потенциалов на концах равновесной электрохимической цепи:
где – электродный потенциал пары, выступающей в качестве окислителя;
– электродный потенциал пары, выступающей как восстановитель
Слайд 23Связь ЭДС гальванического элемента с протекающей в нем химической реакции
При
постоянных температуре (Т) и давлении (р) уменьшение энергии Гиббса
равно электрической работе, которую может совершить гальванический элемент:
Следовательно, окислительно – восстановительный процесс возможен, если
Электродвижущая сила гальванического элемента
Максимальная разность потенциалов на концах равновесной электрохимической цепи:
где – электродный потенциал пары, выступающей в качестве окислителя;
– электродный потенциал пары, выступающей как восстановитель
Слайд 24
1.
2.
3. Определение анода и катода:
Расчет равновесных
электродных потенциалов:
4. Расчет ЭДС:
А – Zn; K – Cu
Слайд 25Электродные процессы или окислительно – восстановительные полуреакции:
Zn + Сu2+ =
Zn2+ + Сu
или Zn + СuSО4 = ZnSО4 +
Сu
А (-): Zn 0 - 2ē Zn 2+ (окисление )
К (+): Сu 2+ + 2ē Сu 0 (восстановление)
Уравнение токообразующей реакции:
Схема медно-цинкового гальванического элемента:
(-) Zn|ZnSO4||CuSO4|Cu (+)
или в ионной форме:
(-) Zn|Zn2+||Cu2+|Cu (+)
Слайд 26Характеристики гальванических элементов
Гальванические элементы характеризуются: э.д.с., емкостью, энергией, которую он
может отдать во внешнюю цепь, сохраняемостью.
Электродвижущая сила (ЭДС) гальванического элемента зависит
от материала электродов и состава электролита. ЭДС описывается термодинамическими функциями протекающих электрохимических процессов, в виде уравнения Нернста.
Емкость элемента – это количество электричества, которое источник тока отдает при разряде. Емкость зависит от массы запасенных в источнике реагентов и степени их превращения, снижается с понижением температуры или увеличением разрядного тока.
Энергия гальванического элемента численно равна произведению его емкости на напряжение. С увеличением количества вещества реагентов в элементе и до определенного предела, с увеличением температуры, энергия возрастает. Энергию уменьшает увеличение разрядного тока.
Сохраняемость — это срок хранения элемента, в течение которого его характеристики остаются в заданных пределах. Сохраняемость элемента уменьшается с ростом температуры хранения.

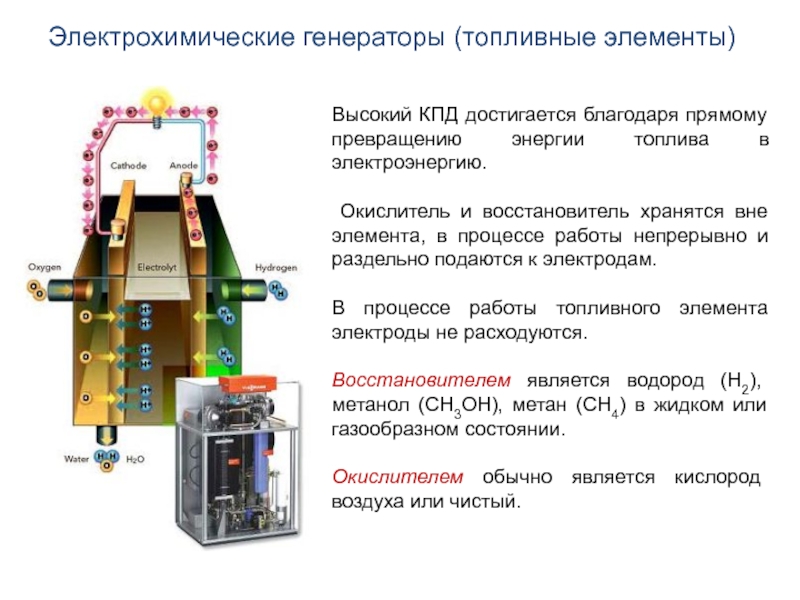

Слайд 27Высокий КПД достигается благодаря прямому превращению энергии топлива в электроэнергию.
Окислитель и восстановитель хранятся вне элемента, в процессе работы непрерывно
и раздельно подаются к электродам.
В процессе работы топливного элемента электроды не расходуются.
Восстановителем является водород (H2), метанол (CH3OH), метан (CH4) в жидком или газообразном состоянии.
Окислителем обычно является кислород воздуха или чистый.
Электрохимические генераторы (топливные элементы)
Слайд 28Водородно-кислородный топливный элемент
Выделяющаяся энергия непосредственно превращается в постоянный электрический ток.
Коэффициент использования топлива составляет свыше 80%.
А(-):
К(+):
Электродные процессы:
Окислитель: кислород
Восстановитель (топливо):
водород
Н2 и О2 пропускают через пористые угольные электроды с нанесенным катализатором (мелкодисперсная Pt).
Электролит – 30-40%-ный водный раствор КОН
Слайд 29Топливный элемент с протонопроводящей
мембраной
Пористые электроды с нанесенным катализатором (мелкодисперсные платиновые
металлы).
Электролит – твердая полимерная мембрана, которая в водном растворе пропускает
протоны, но не проводит электрического тока.
Суммарная реакция:
Слайд 30Под ред. В.А.Мошникова и Е.И.Терукова. Основы водородной энергетики. –СПб.: Изд-во СПбГЭТУ
«Лэти»., 2010. – 288 с.
Основные типы топливных элементов (ТЭ)
Слайд 31Основные типы ТЭ и их характеристики
Слайд 32Основные типы ТЭ и их характеристики
Слайд 33В твердооксидных топливных элементах роль проводника электричества выполняют ионы кислорода
O2-. Электролитом служит тонкий слой керамического материала, проводящего ионы O2-.
Керамика представляет собой наноструктурированный композит на основе металлического никеля и оксида циркония, легированного оксидом иттрия (Ni – ZrO2 (Y2O3). В композите ZrO2(Y2O3) служит для транспорта ионов O2-, а металлический Ni необходим для отвода электронов и, в некоторой степени, для атомизации молекулярного водорода. Он также должен находиться в высокодисперсной форме для увеличения реакционной поверхности.
Композит представляет собой пористый материал, который содержит упаковку ажурных горизонтальных трубок из диоксида циркония с внутренним диаметром и толщиной стенок 3–5 нм, свободно пропускающих газообразный водород и начиненных нанокластерами металлического никеля.
Твердооксидный топливный элемент (ТОТЭ)

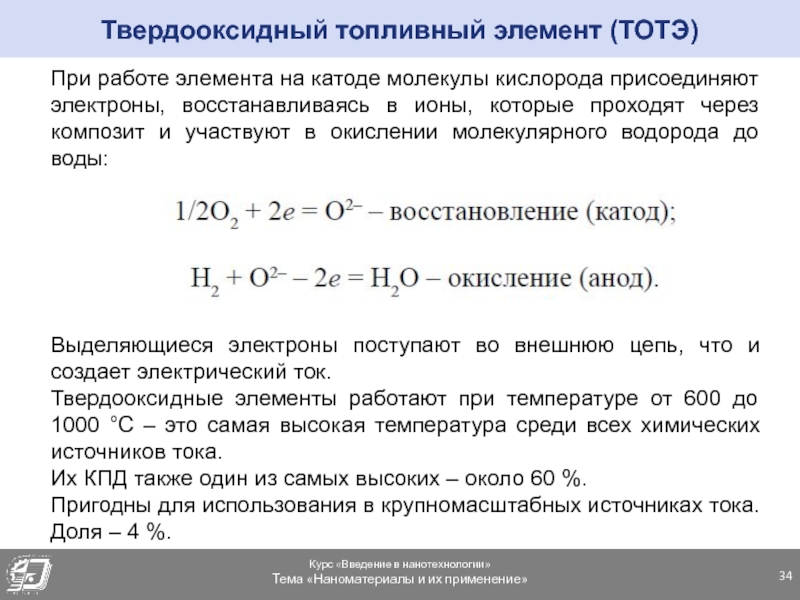

Слайд 34При работе элемента на катоде молекулы кислорода присоединяют электроны, восстанавливаясь
в ионы, которые проходят через композит и участвуют в окислении
молекулярного водорода до воды:
Выделяющиеся электроны поступают во внешнюю цепь, что и создает электрический ток.
Твердооксидные элементы работают при температуре от 600 до 1000 °C – это самая высокая температура среди всех химических источников тока.
Их КПД также один из самых высоких – около 60 %.
Пригодны для использования в крупномасштабных источниках тока. Доля – 4 %.
Твердооксидный топливный элемент (ТОТЭ)
Слайд 35 КПД 80 – 90 %
Экологически чистый
Бесшумный
Быстрая кинетика электродных процессов
Твердооксидный топливный элемент (ТОТЭ)

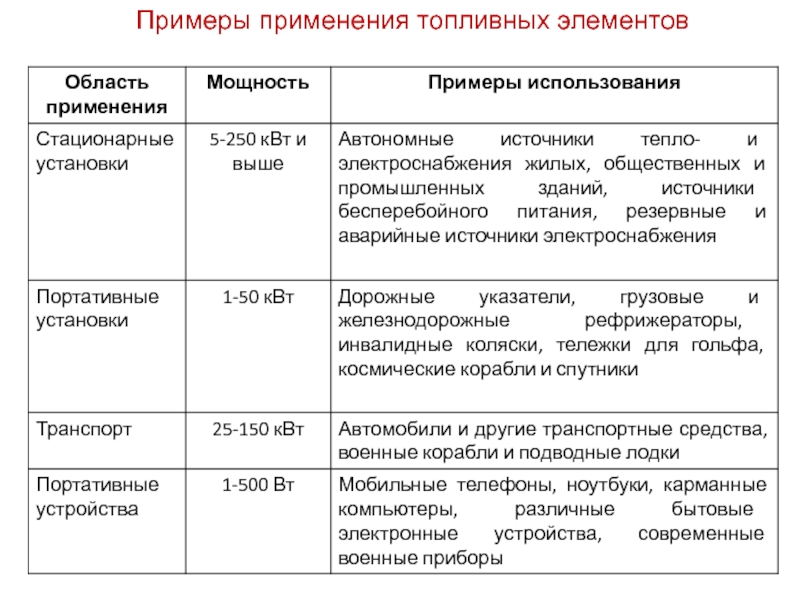

Слайд 37Примеры применения топливных элементов
Слайд 38Вклад нанотехнологий в этот вид конверсии энергии – это миниатюризация
устройства, совершенствование разделительных мембран, наноструктурированных электродов, использование нанокатализаторов.

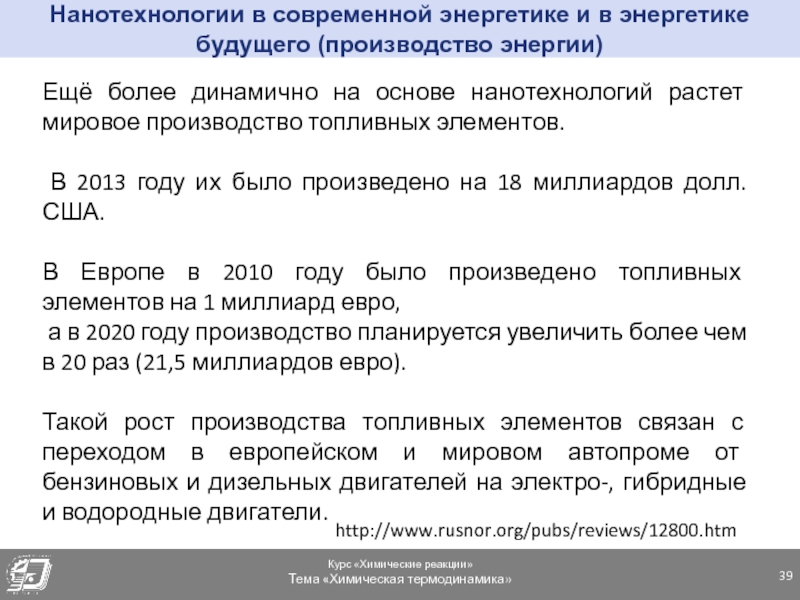

Слайд 39Ещё более динамично на основе нанотехнологий растет мировое производство топливных
элементов.
В 2013 году их было произведено на 18 миллиардов
долл. США.
В Европе в 2010 году было произведено топливных элементов на 1 миллиард евро,
а в 2020 году производство планируется увеличить более чем в 20 раз (21,5 миллиардов евро).
Такой рост производства топливных элементов связан с переходом в европейском и мировом автопроме от бензиновых и дизельных двигателей на электро-, гибридные и водородные двигатели.
Нанотехнологии в современной энергетике и в энергетике будущего (производство энергии)
http://www.rusnor.org/pubs/reviews/12800.htm

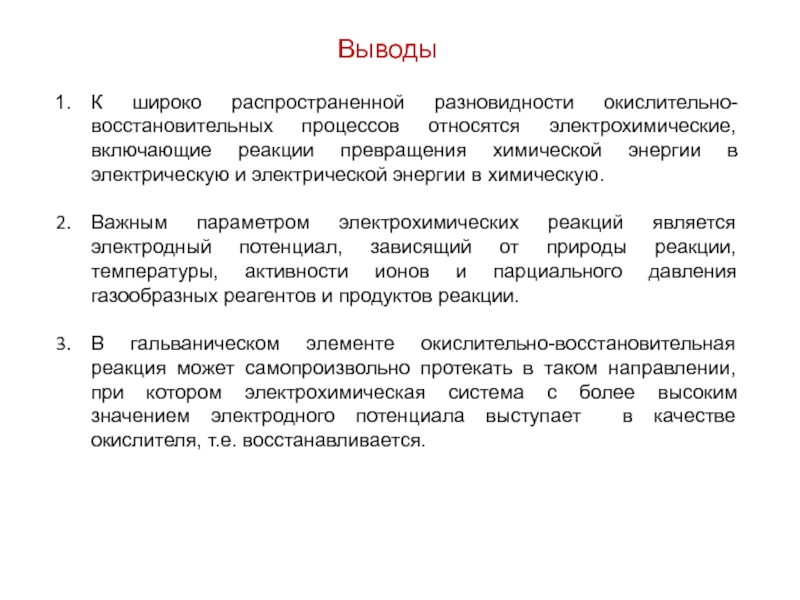

Слайд 40Выводы
К широко распространенной разновидности окислительно-восстановительных процессов относятся электрохимические, включающие
реакции превращения химической энергии в электрическую и электрической энергии в
химическую.
Важным параметром электрохимических реакций является электродный потенциал, зависящий от природы реакции, температуры, активности ионов и парциального давления газообразных реагентов и продуктов реакции.
В гальваническом элементе окислительно-восстановительная реакция может самопроизвольно протекать в таком направлении, при котором электрохимическая система с более высоким значением электродного потенциала выступает в качестве окислителя, т.е. восстанавливается.
Слайд 41Литература
1. Глинка Н.Л. Общая химия. – М.: Кнорус, 2010.
2.
Коровин Н.В. Общая химия: учебник техн. напр. и спец. вузов.
– 12-е изд., испр. – М.: Высш. шк., 2010. – 557 с.
3. Еремин В.В. Общая и физическая химия лекция (курс лекций) [2007, PDF, RUS]. http://rutracker.org/forum/viewtopic.php?t=3344654
4. Неорганическая химия: В 3 т. / Под ред. Ю.Д.Третьякова. Т. 2: Химия непереходных элементов: Учебник для студ. высш. учеб. заведений / А.А.Дроздов, В.П.Зломанов, Г.Н.Мазо, Ф.М.Спиридонов. - М.: Издательский центр «Академия», 2004. -368 с.
5. Основы водородной энергетики/ Под ред. В.А. Мошникова и Е.И. Терукова. – СПб.: Изд-во СПбГЭТУ «Лэти»., 2010. – 288 с.
