Измерение коэффициента трения скольжения презентация, доклад

Содержание

Цель работы:определить коэффициент трения деревянного бруска, скользящего по гладкой поверхности, используя формулу Fтр = μN;определить коэффициент трения деревянного бруска, скользящего по шероховатой поверхности, используя формулу Fтр = μN.

Слайды и текст этой презентации

Слайд 1Измерение коэффициента трения скольжения
Работу выполнили:
студенты группы 06-791
Ахметгалиева Диляра,
Большакова Анна,
Имамова Альбина,
Сафиуллина

Эльвира


Лабораторная работа

Измерение коэффициента трения скольженияРаботу выполнили:студенты группы 06-791Ахметгалиева Диляра,Большакова Анна,Имамова Альбина,Сафиуллина ЭльвираЛабораторная работа

Слайд 2Цель работы:
определить коэффициент трения деревянного бруска, скользящего по гладкой поверхности,

используя формулу Fтр = μN;
определить коэффициент трения деревянного бруска, скользящего по

шероховатой поверхности, используя формулу Fтр = μN.
Цель работы:определить коэффициент трения деревянного бруска, скользящего по гладкой поверхности, используя формулу Fтр = μN;определить коэффициент трения деревянного

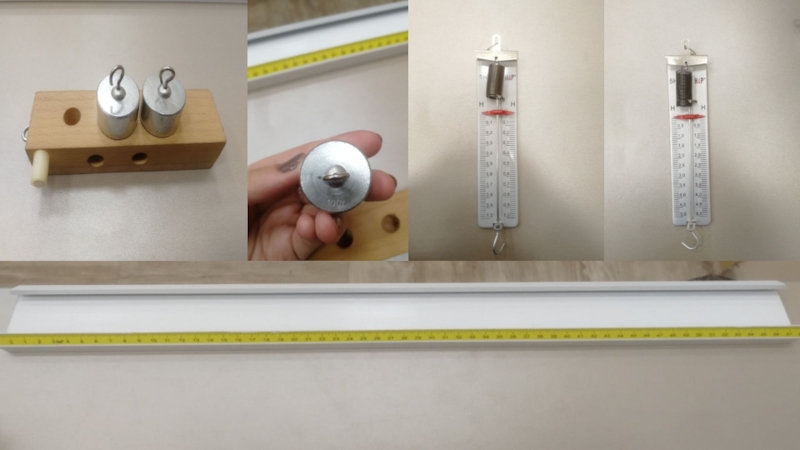

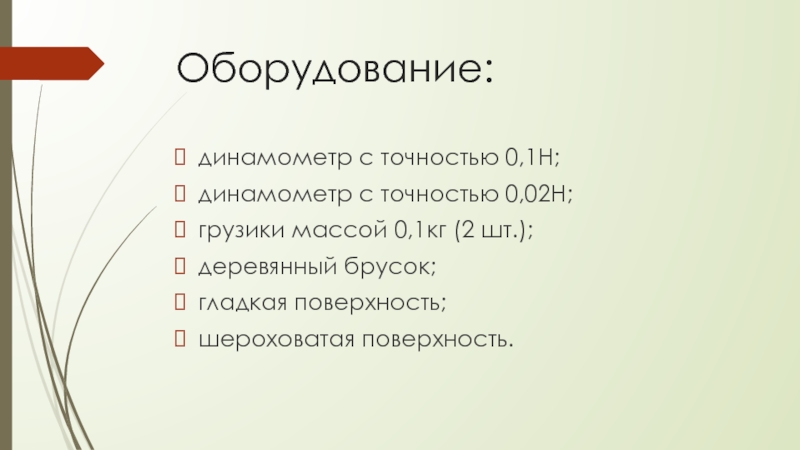

Слайд 3Оборудование:
динамометр с точностью 0,1Н;
динамометр с точностью 0,02Н;
грузики массой 0,1кг (2

шт.);
деревянный брусок;
гладкая поверхность;
шероховатая поверхность.

Оборудование:динамометр с точностью 0,1Н;динамометр с точностью 0,02Н;грузики массой 0,1кг (2 шт.);деревянный брусок;гладкая поверхность;шероховатая поверхность.

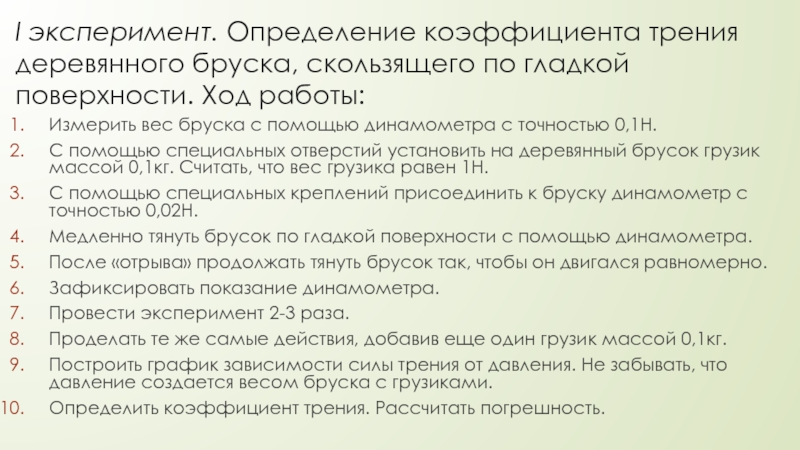

Слайд 5I эксперимент. Определение коэффициента трения деревянного бруска, скользящего по гладкой

поверхности. Ход работы:
Измерить вес бруска с помощью динамометра с точностью

0,1Н.
С помощью специальных отверстий установить на деревянный брусок грузик массой 0,1кг. Считать, что вес грузика равен 1Н.
С помощью специальных креплений присоединить к бруску динамометр с точностью 0,02Н.
Медленно тянуть брусок по гладкой поверхности с помощью динамометра.
После «отрыва» продолжать тянуть брусок так, чтобы он двигался равномерно.
Зафиксировать показание динамометра.
Провести эксперимент 2-3 раза.
Проделать те же самые действия, добавив еще один грузик массой 0,1кг.
Построить график зависимости силы трения от давления. Не забывать, что давление создается весом бруска с грузиками.
Определить коэффициент трения. Рассчитать погрешность.
I эксперимент. Определение коэффициента трения деревянного бруска, скользящего по гладкой поверхности. Ход работы:Измерить вес бруска с помощью

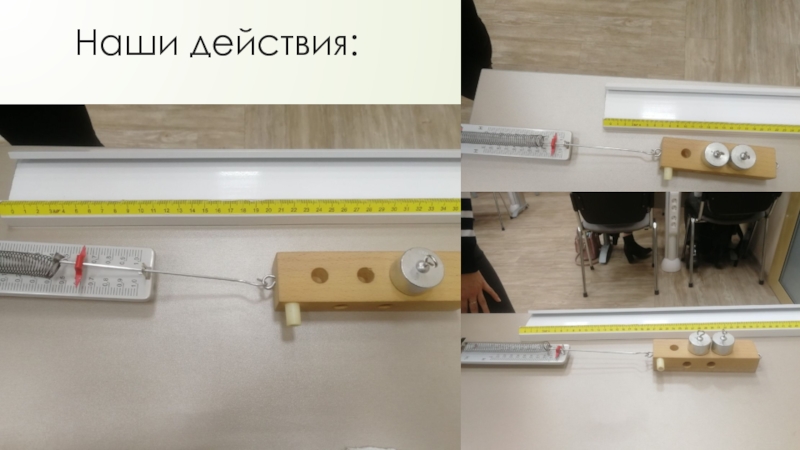

Слайд 6Наши действия:

Наши действия:

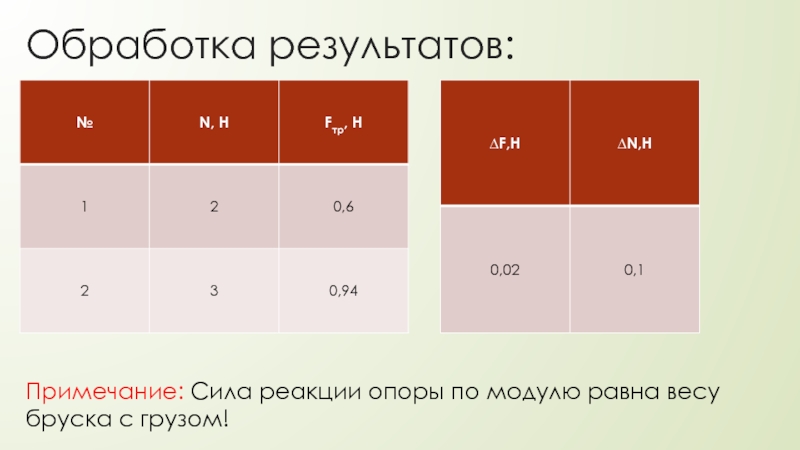

Слайд 7Обработка результатов:
Примечание: Сила реакции опоры по модулю равна весу бруска

с грузом!

Обработка результатов:Примечание: Сила реакции опоры по модулю равна весу бруска с грузом!

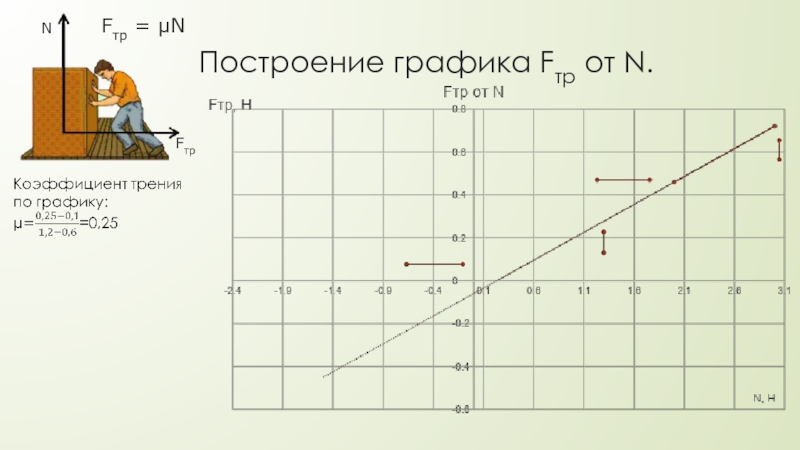

Слайд 8Построение графика Fтр от N.
Fтр = μN
Fтр
N

Построение графика Fтр от N.Fтр = μNFтрN

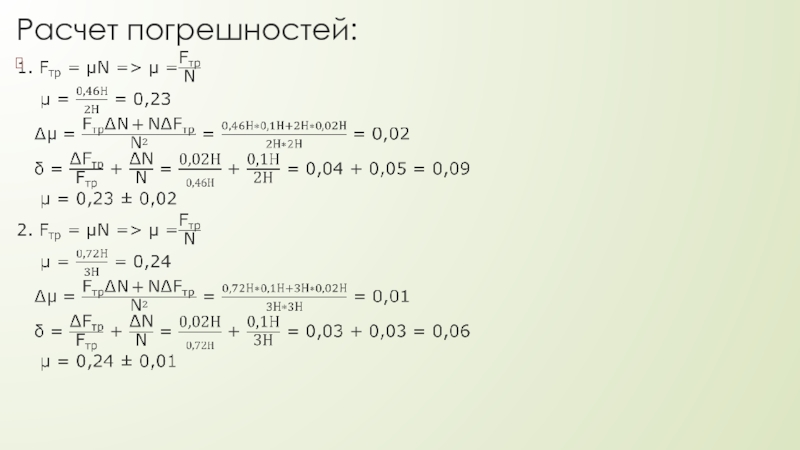

Слайд 9Расчет погрешностей:

Расчет погрешностей:

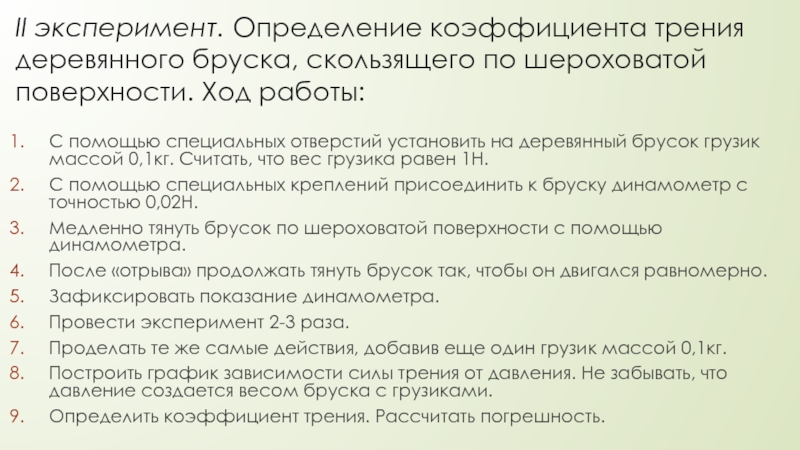

Слайд 10II эксперимент. Определение коэффициента трения деревянного бруска, скользящего по шероховатой

поверхности. Ход работы:

С помощью специальных отверстий установить на деревянный брусок

грузик массой 0,1кг. Считать, что вес грузика равен 1Н.
С помощью специальных креплений присоединить к бруску динамометр с точностью 0,02Н.
Медленно тянуть брусок по шероховатой поверхности с помощью динамометра.
После «отрыва» продолжать тянуть брусок так, чтобы он двигался равномерно.
Зафиксировать показание динамометра.
Провести эксперимент 2-3 раза.
Проделать те же самые действия, добавив еще один грузик массой 0,1кг.
Построить график зависимости силы трения от давления. Не забывать, что давление создается весом бруска с грузиками.
Определить коэффициент трения. Рассчитать погрешность.
II эксперимент. Определение коэффициента трения деревянного бруска, скользящего по шероховатой поверхности. Ход работы:С помощью специальных отверстий установить

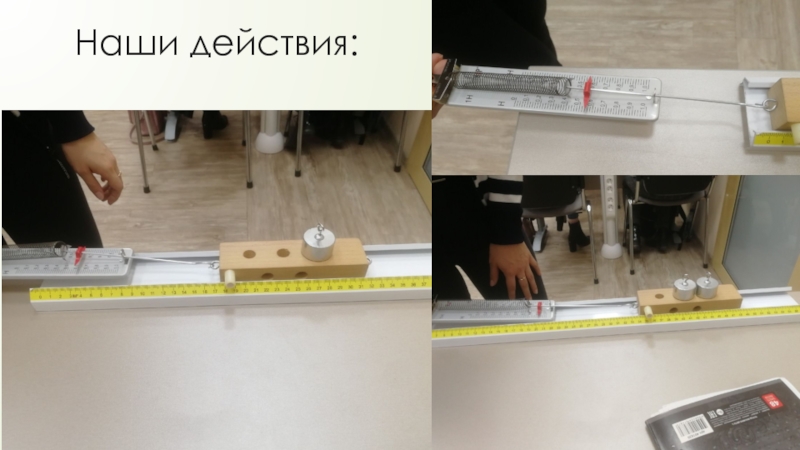

Слайд 11Наши действия:

Наши действия:

Слайд 12Обработка результатов:
Примечание: Сила реакции опоры по модулю равна весу бруска

с грузом!

Обработка результатов:Примечание: Сила реакции опоры по модулю равна весу бруска с грузом!

Слайд 13Построение графика Fтр от N.
Fтр = μN
Fтр
N

Построение графика Fтр от N.Fтр = μNFтрN

Слайд 14Расчет погрешностей:

Расчет погрешностей:

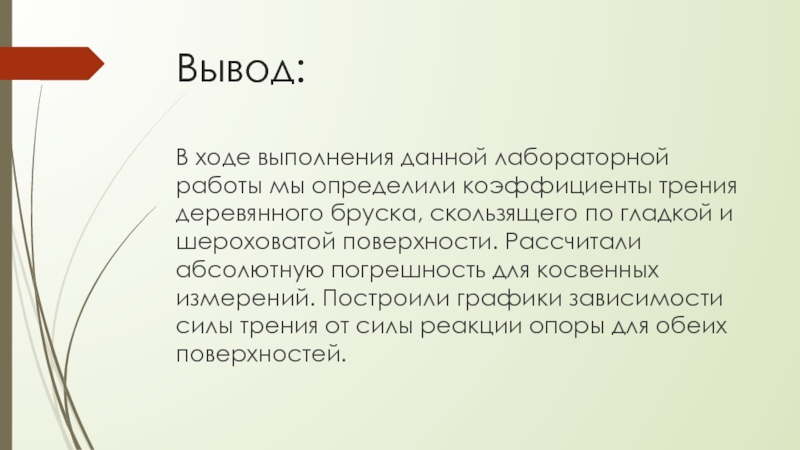

Слайд 15Вывод:
В ходе выполнения данной лабораторной работы мы определили коэффициенты трения

деревянного бруска, скользящего по гладкой и шероховатой поверхности. Рассчитали абсолютную

погрешность для косвенных измерений. Построили графики зависимости силы трения от силы реакции опоры для обеих поверхностей.
Вывод:В ходе выполнения данной лабораторной работы мы определили коэффициенты трения деревянного бруска, скользящего по гладкой и шероховатой
