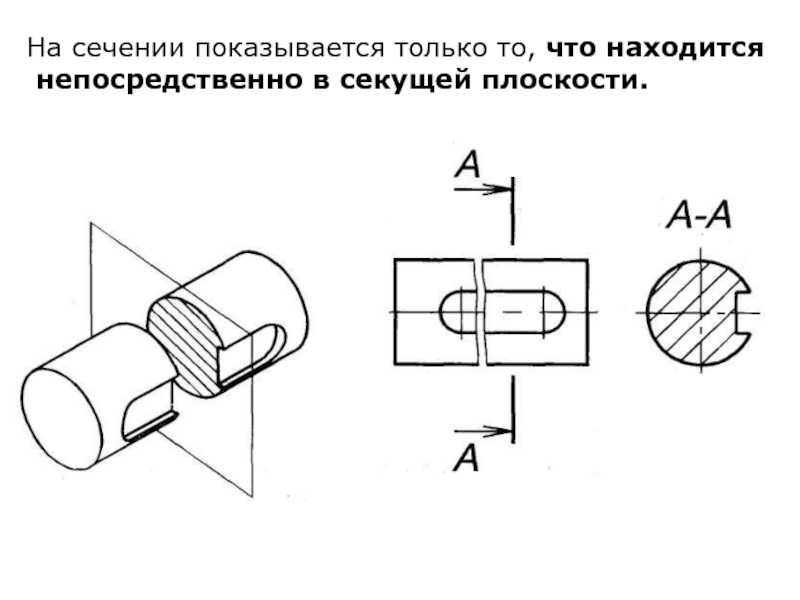

- 45. На сечении показывается только то, что находится непосредственно в секущей плоскости.

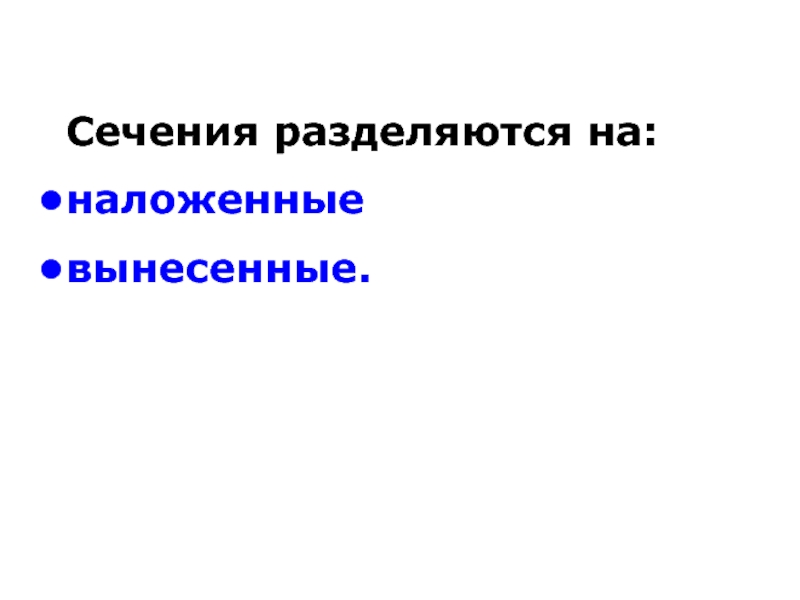

- 46. Сечения разделяются на: наложенные вынесенные.
- 47. Наложенное сечениеКонтур наложенного сечения изображают - сплошными тонкими линиями
- 48. Слайд 48

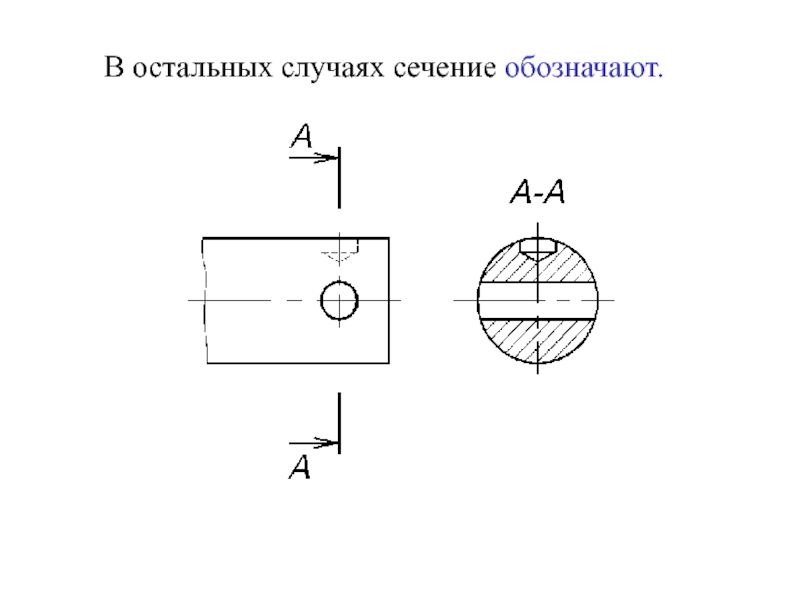

- 49. В остальных случаях сечение обозначают.
- 50. 1. Если секущая плоскость проходит через ось
- 51. На главном изображении определяем области введения секущих плоскостей для выполнения необходимых сечений.ПРИМЕР ПОСТРОЕНИЯ СЕЧЕНИЙ ВАЛА
- 52. Выбираем места рационального расположения сечений: симметричные относительно
- 53. Заштриховываем контуры сечений в соответствии с общими правилами выполнения штриховки.Пример построения сечений вала
- 54. Наносим обозначение сечения с односторонним пазом.Пример построения сечений вала
- 55. ГОСТ 2.305-68. Изображения. Выносные элементы.Выносной элемент -
- 56. Выносной элемент отмечают по примеру показанному на
- 57. Скачать презентанцию

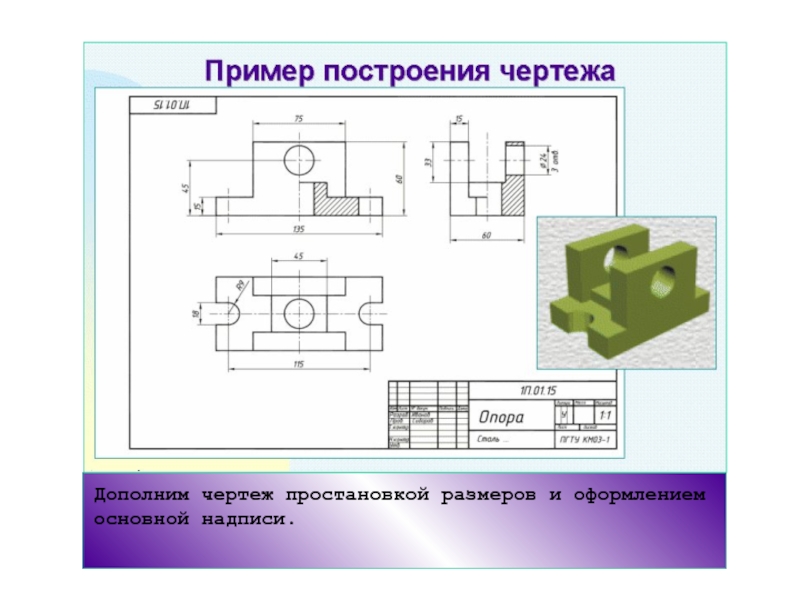

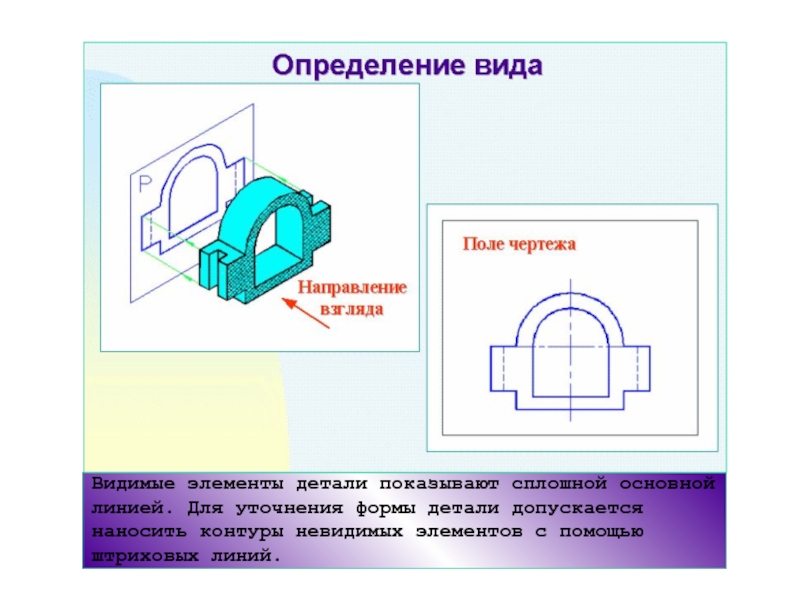

ГОСТ 2.305-68. Изображения.Виды.
Слайды и текст этой презентации
Слайд 134 – вид справа
5 – вид снизу
6 – вид сзади

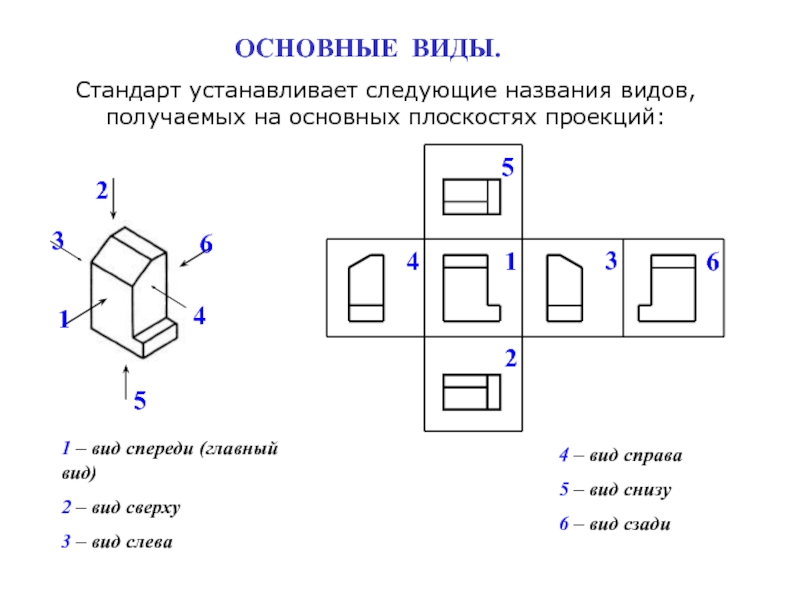

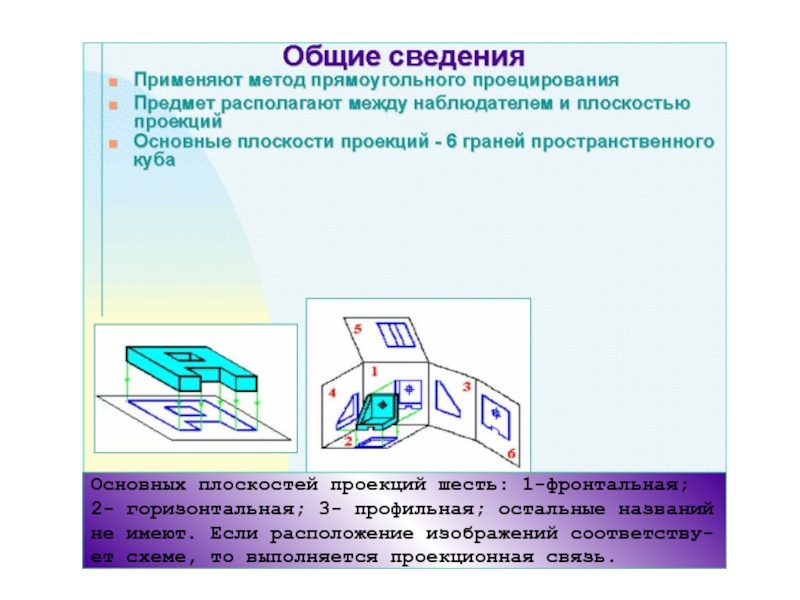

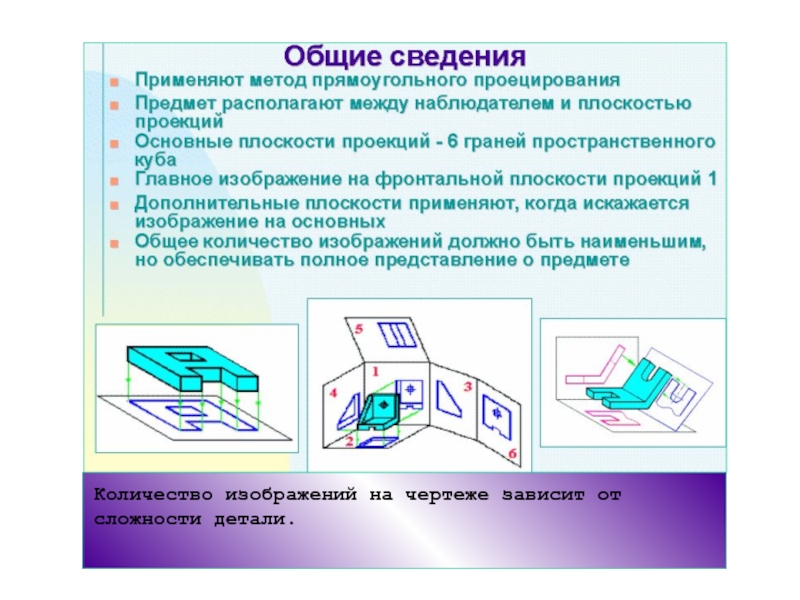

Стандарт
устанавливает следующие названия видов, получаемых на основных плоскостях проекций:

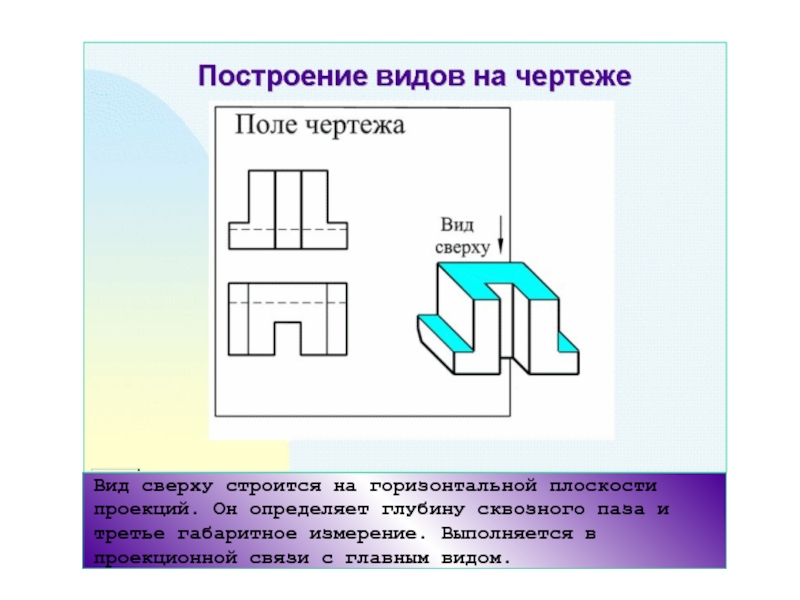

вид спереди (главный вид)2 – вид сверху

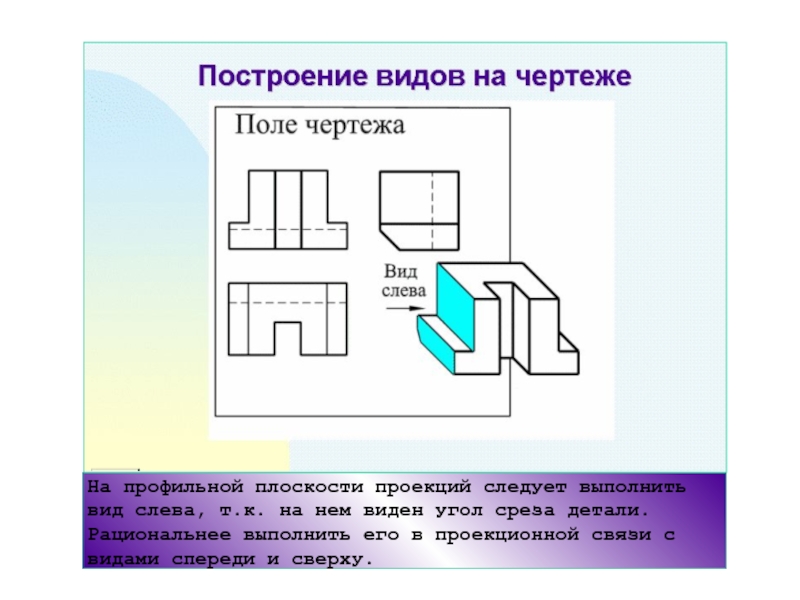

3 – вид слева
Слайд 14 Если виды сверху, слева, справа, снизу, сзади
не находятся в непосредственной проекционной связи с главным изображением, то
они должны быть отмечены на чертеже надписью по типу "А". Направление взгляда должно быть указано стрелкой, обозначенной прописной буквой русского алфавита.
Слайд 15Дополнительные виды получают на плоскостях, не параллельных основным плоскостям проекций,
например, дополнительный вид А.
Для удобства чтения чертежа
дополнительный вид допускается
поворачивать, при
этом к надписидолжен быть добавлен знак,
заменяющий слово «повернуто».
Слайд 16Местный вид-изображение отдельного ограниченного места поверхности предмета.
Местный вид может
быть ограничен линией обрыва (сплошной волнистой) или линией контура (сплошная
основная).
Слайд 20ГОСТ 2.305-68. Изображения.
Разрезы.
Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями.
На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.
Фигура сечения, входящая в разрез, выделяется штриховкой, условно характеризующей материал.
Правила выполнения штриховки регламентирует
ГОСТ 2.306-68.

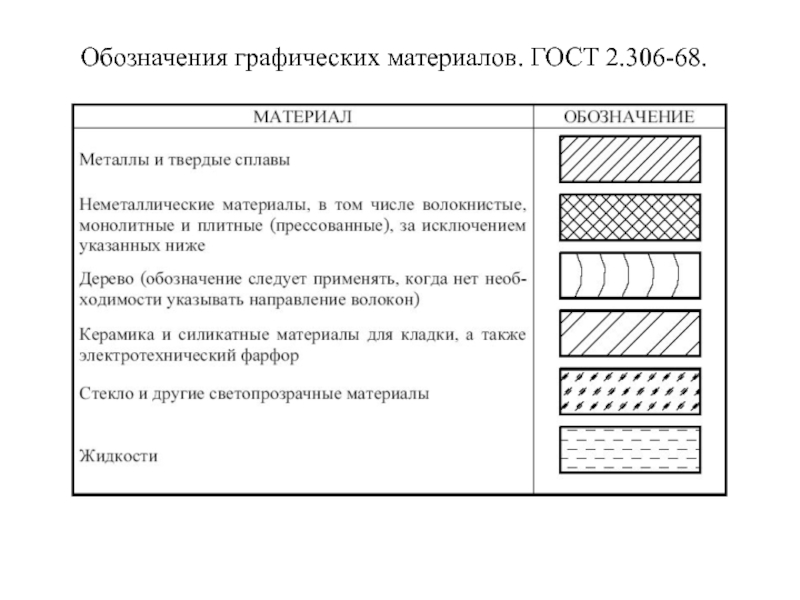

Слайд 213.7. Обозначения графических материалов и правила их нанесения на чертежах
(ГОСТ 2.306-68)
Обозначения графических материалов. ГОСТ 2.306-68.

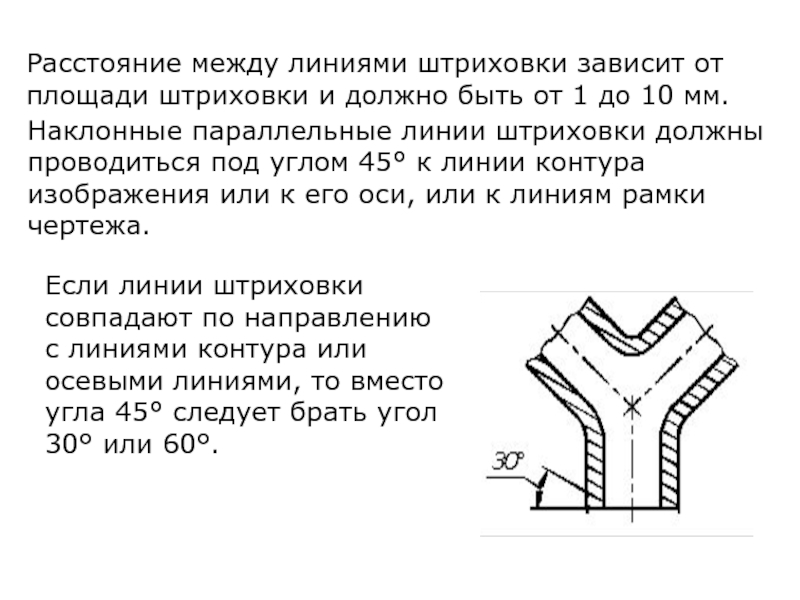

Слайд 22Расстояние между линиями штриховки зависит от площади штриховки и должно
быть от 1 до 10 мм.
Если линии штриховки совпадают по
направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60°.Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения или к его оси, или к линиям рамки чертежа.

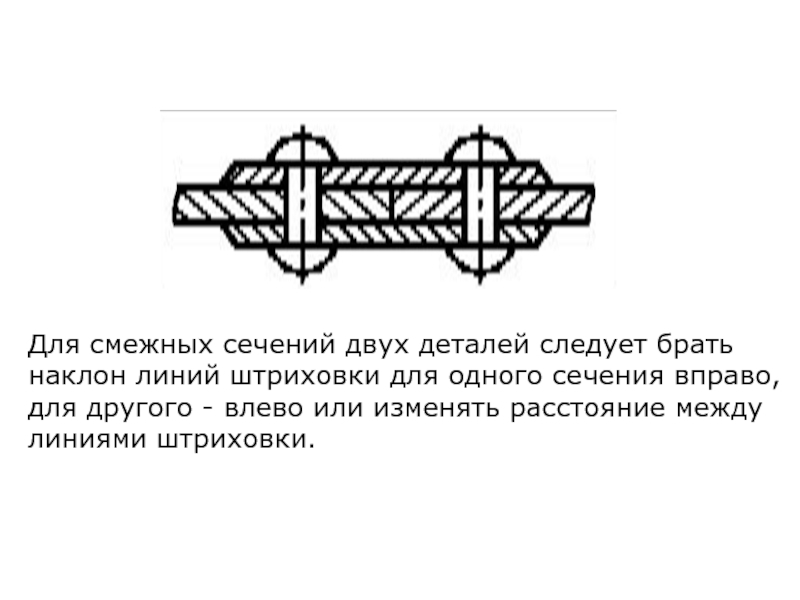

Слайд 23
Для смежных сечений двух деталей следует брать наклон линий штриховки
для одного сечения вправо, для другого - влево или изменять
расстояние между линиями штриховки.
Слайд 24 Узкие площади сечений, ширина которых на чертеже менее
2 мм, допускается показывать зачернёнными с оставлением просветов не менее
0,8 мм.

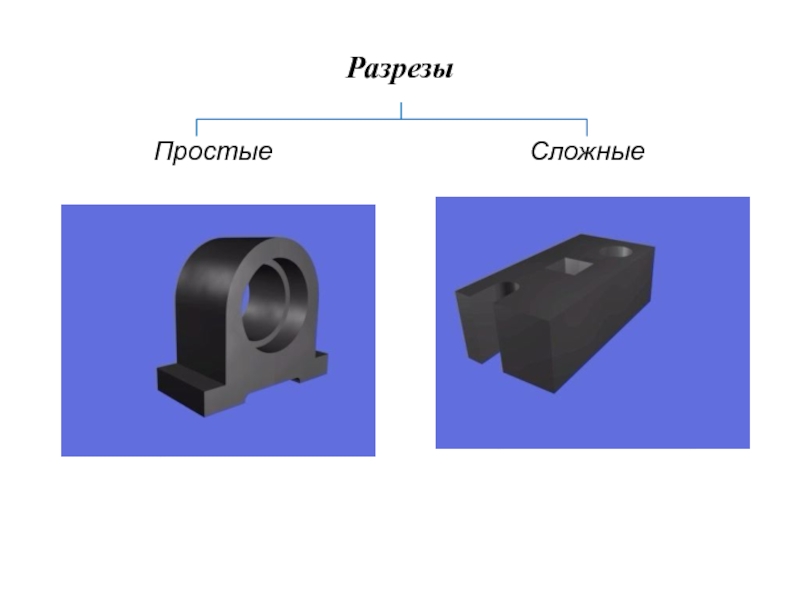

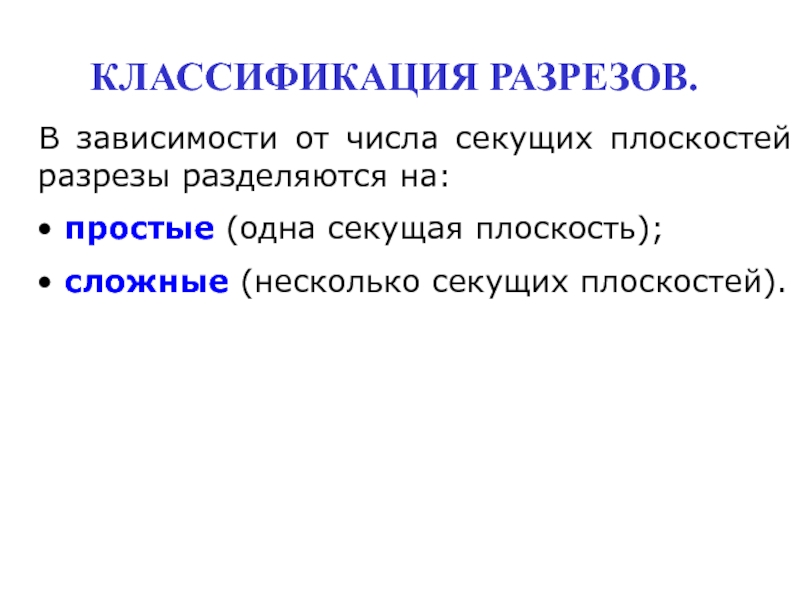

Слайд 25В зависимости от числа секущих плоскостей разрезы разделяются на:
простые
(одна секущая плоскость);
сложные (несколько секущих плоскостей).
КЛАССИФИКАЦИЯ РАЗРЕЗОВ.
Слайд 27Простые разрезы
Простые разрезы разделяются на:
горизонтальные;
вертикальные: фронтальные, профильные;
наклонные;
местные.

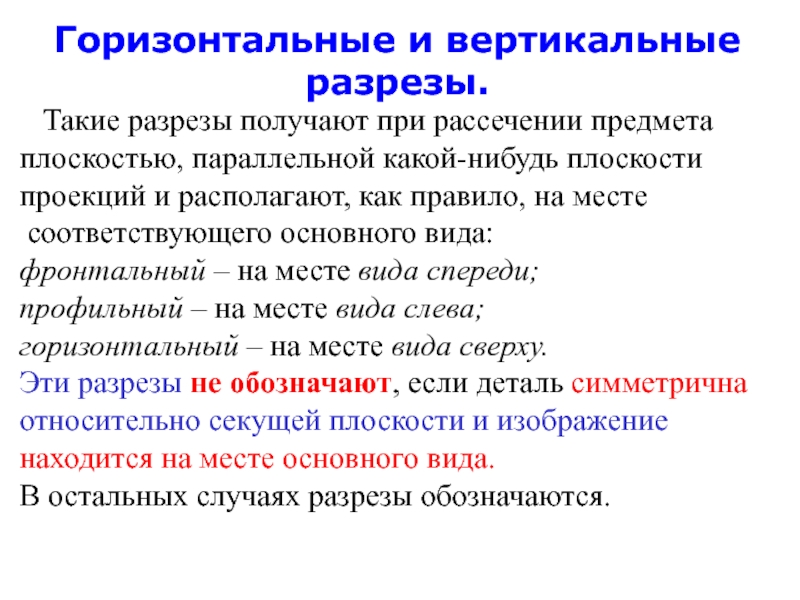

Слайд 28Горизонтальные и вертикальные разрезы.
Такие разрезы получают при рассечении
предмета
плоскостью, параллельной какой-нибудь плоскости
проекций и располагают, как правило,
на местесоответствующего основного вида:
фронтальный – на месте вида спереди;
профильный – на месте вида слева;
горизонтальный – на месте вида сверху.
Эти разрезы не обозначают, если деталь симметрична
относительно секущей плоскости и изображение
находится на месте основного вида.
В остальных случаях разрезы обозначаются.
Слайд 29для линий сечения применяют разомкнутую линию с указанием стрелками направления
взгляда.
У начала и конца линии сечения ставят одну и
ту жепрописную букву русского алфавита.
В случае обозначения разрезов:
А
А
Такие же буквы ставят над изображением по типу А-А.
Слайд 32Профильный разрез
Секущая плоскость - профильная плоскость уровня (проходящая
через ось симметрии
детали).

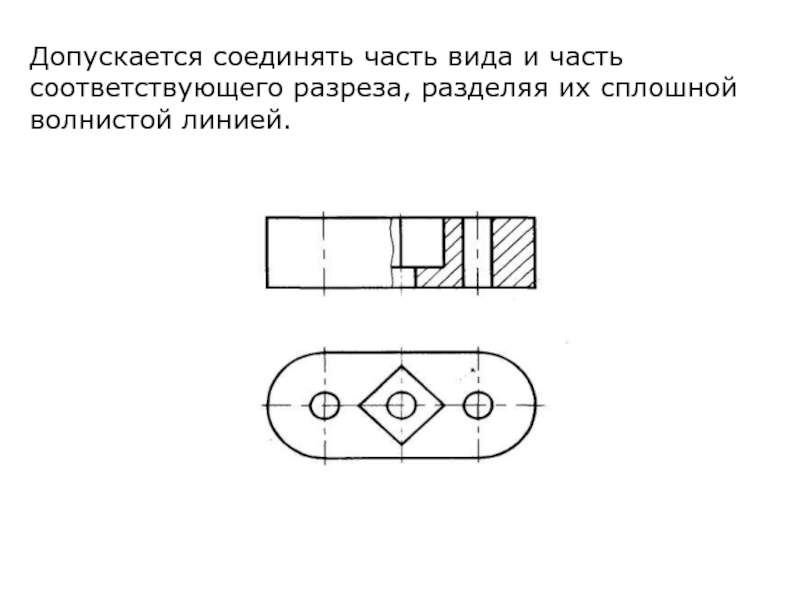

Слайд 33Допускается соединять часть вида и часть соответствующего разреза, разделяя их
сплошной волнистой линией.

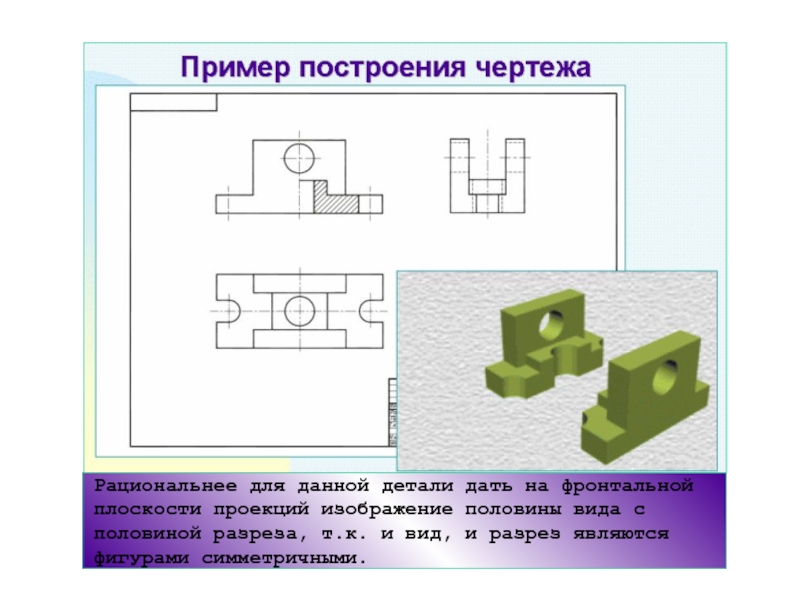

Слайд 34Если соединяется половина вида и половина разреза, каждый из которых
является симметричной фигурой,
то разделяющей линией служит ось симметрии.
При соединении
части (половины) вида с частью
(половиной) разреза обозначение наносят по
общим правилам обозначения простых разрезов.
Слайд 35

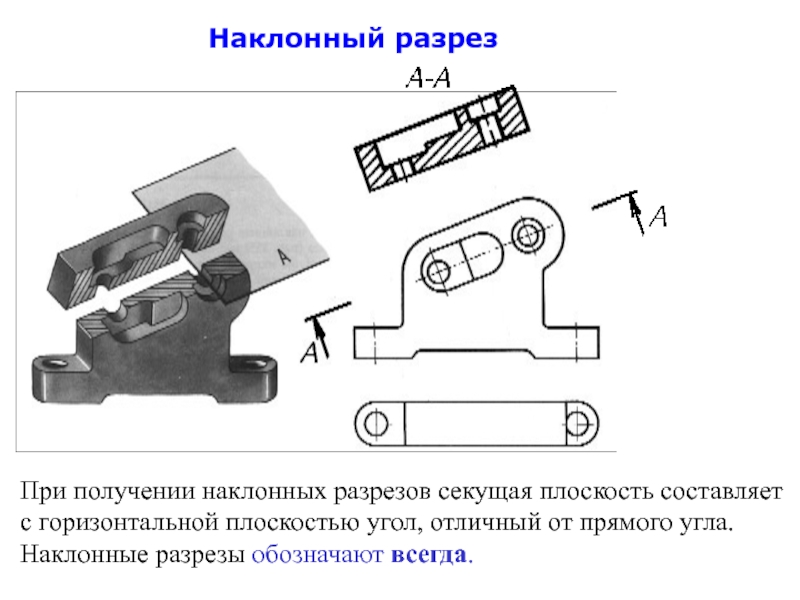

Наклонный разрез
При получении наклонных разрезов секущая плоскость составляет
с горизонтальной плоскостью
угол, отличный от прямого угла.
Наклонные разрезы обозначают всегда.
Слайд 36
Местный разрез
Служит для выяснения устройства предмета лишь в
отдельном, ограниченном месте.
Если местный разрез выполнен на виде, то
его не обозначают.
Слайд 37такие элементы, как спицы маховиков, шкивов, зубчатых колес; тонкие стенки
типа ребер жесткости и т.п., показывают незаштрихованными, если секущая плоскость
направлена вдоль оси или длинной стороны такого элемента.Условность при выполнении разрезов:
Слайд 42 Ступенчатый разрез
(секущие плоскости параллельны)
При сложном разрезе штрихи также
проводят у мест пересечения
секущих плоскостей между собой.
Слайд 43Ломаный разрез
(секущие плоскости пересекаются)
При ломаных разрезах секущие плоскости условно
повертывают до совмещения в одну плоскость

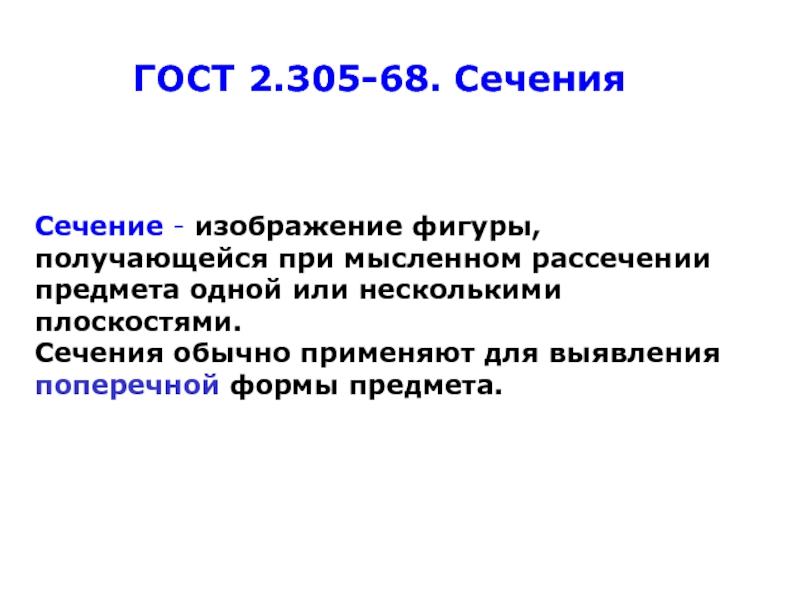

Слайд 44ГОСТ 2.305-68. Сечения
Сечение - изображение фигуры, получающейся при мысленном рассечении
предмета одной или несколькими плоскостями.
Сечения обычно применяют для выявления
поперечной
формы предмета.
Слайд 48
Вынесенные
сечения.
Контур сечения изображают сплошными толстыми линиями.
Линию сечения не проводят, если
сечение симметрично и расположено в разрыве или на продолжении следа секущей плоскости. Сечение в разрыве.
Сечение, расположенное на
продолжении следа секущей
плоскости.
Слайд 501. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей
отверстие, то контур отверстия в сечении показывают полностью.
Условности при выполнении
сечений:2. Если сечение распадается на отдельные части, то его
заменяют разрезом.

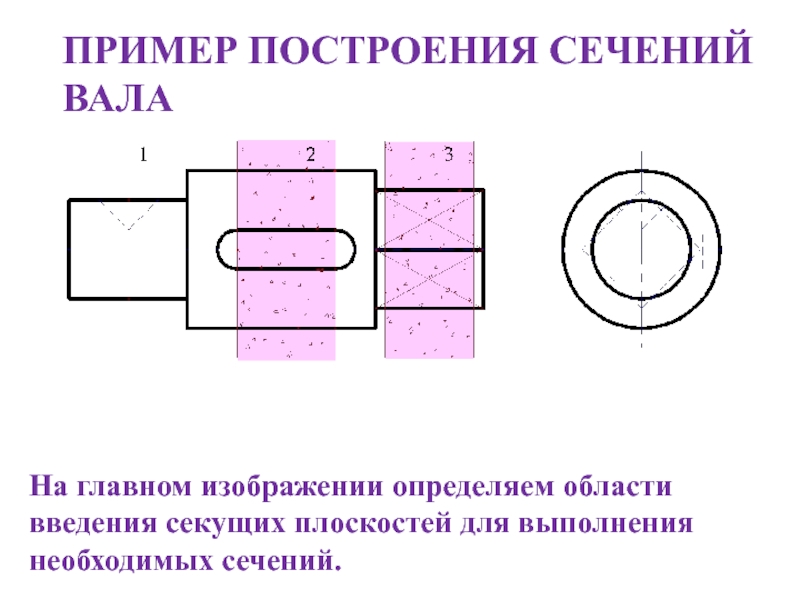

Слайд 51На главном изображении определяем области введения секущих плоскостей для выполнения
необходимых сечений.
ПРИМЕР ПОСТРОЕНИЯ СЕЧЕНИЙ ВАЛА
Слайд 52Выбираем места рационального расположения сечений: симметричные относительно следа секущей плоскости
− на продолжении этого следа (штрих - пунктирная линия), несимметричное
− в любом месте поля чертежа. Строим контуры сечений.Пример построения сечений вала
Слайд 53Заштриховываем контуры сечений в соответствии с общими правилами выполнения штриховки.
Пример
построения сечений вала
Слайд 55ГОСТ 2.305-68. Изображения. Выносные элементы.
Выносной элемент - дополнительное отдельное изображение
(обычно увеличенное) какой-либо части предмета, требующей графического и других пояснений
в отношении формы, размеров и иных данных.
Слайд 56
Выносной элемент отмечают по примеру показанному на рисунке.
Над выносным
элементом следует указывать букву русского алфавита и масштаб.
