Казахская головная архитектурно-строительная академия Факультет общего
Содержание
- 1. Казахская головная архитектурно-строительная академия Факультет общего
- 2. Основная литератураЦытович Н.А. Механика грунтов. – М.:
- 3. Контактная задачаКонтактным называют давление по подошве фундаментаДля
- 4. Распределение напряжений на подошве фундамента (Контактная
- 5. Теоретические исследования по этому вопросу провел Буссинеcко
- 6. Напряжение по подошве штампа

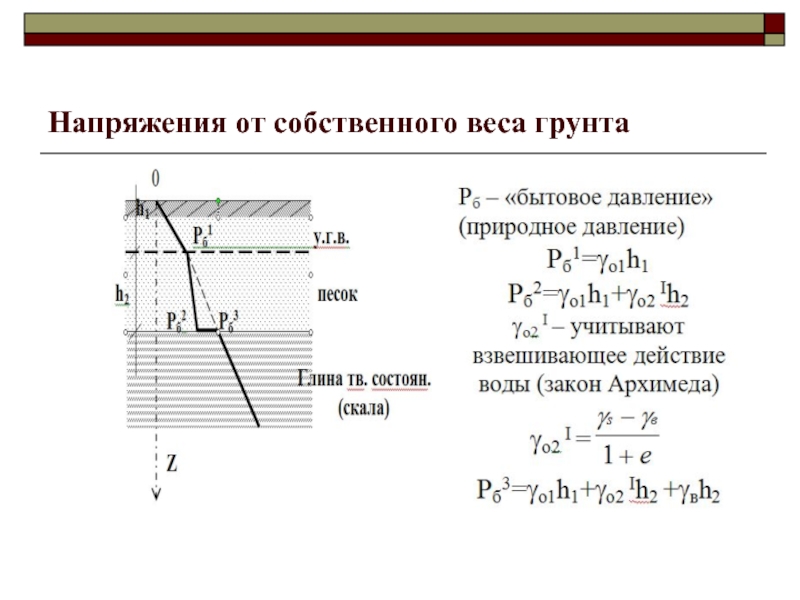

- 7. Напряжения от собственного веса грунта
- 8. Скачать презентанцию
Основная литератураЦытович Н.А. Механика грунтов. – М.: Издательство АСВ, 1983. – 288 с.Далматов Б.И., Бронин В.Н., Карлов В.Д. и др. Механика грунтов. Ч.1. Основы геотехники в строительстве. – М.: АСВ, 2000.
Слайды и текст этой презентации
Слайд 1Казахская головная архитектурно-строительная академия
Факультет общего строительства
Дисциплина «Геотехника II»
Лекция 9

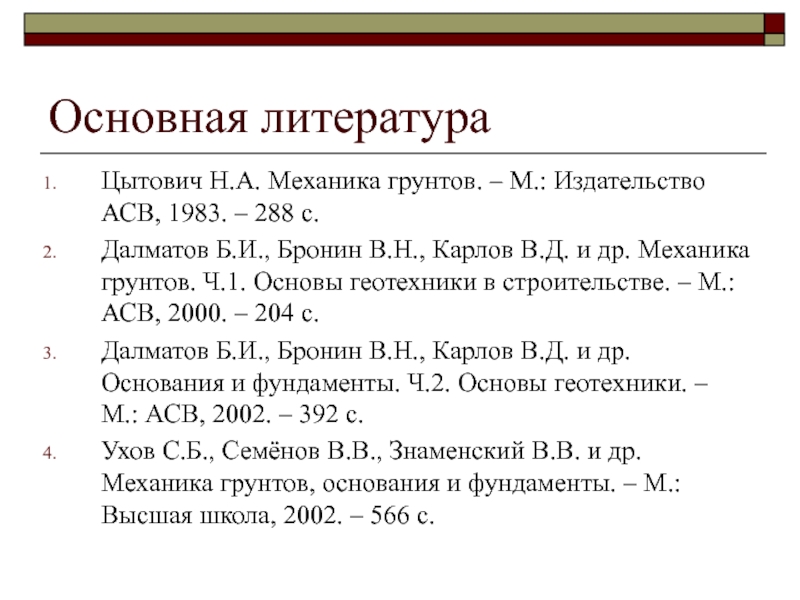

Слайд 2Основная литература
Цытович Н.А. Механика грунтов. – М.: Издательство АСВ, 1983.
– 288 с.
Далматов Б.И., Бронин В.Н., Карлов В.Д. и др.
Механика грунтов. Ч.1. Основы геотехники в строительстве. – М.: АСВ, 2000. – 204 c.Далматов Б.И., Бронин В.Н., Карлов В.Д. и др. Основания и фундаменты. Ч.2. Основы геотехники. – М.: АСВ, 2002. – 392 c.
Ухов С.Б., Семёнов В.В., Знаменский В.В. и др. Механика грунтов, основания и фундаменты. – М.: Высшая школа, 2002. – 566 с.
Слайд 3Контактная задача
Контактным называют давление по подошве фундамента
Для определения контактного напряжения
совместно решается два уравнения:
Дифференциальное уравнение изогнутой оси балки;
Физическое уравнение связей
между действующим давлением и осадкой.EбJб(d4s/dx4)=qxpx;
где: EбJб-жесткость балки
S – прогиб балки

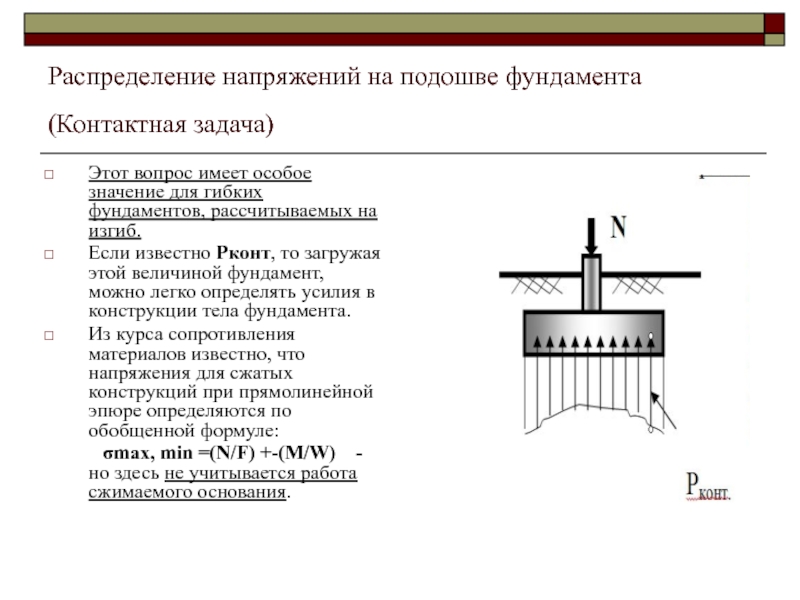

Слайд 4Распределение напряжений на подошве фундамента
(Контактная задача)
Этот вопрос имеет
особое значение для гибких фундаментов, рассчитываемых на изгиб.
Если известно Рконт,
то загружая этой величиной фундамент, можно легко определять усилия в конструкции тела фундамента.Из курса сопротивления материалов известно, что напряжения для сжатых конструкций при прямолинейной эпюре определяются по обобщенной формуле:
max, min =(N/F) +-(M/W) - но здесь не учитывается работа сжимаемого основания.

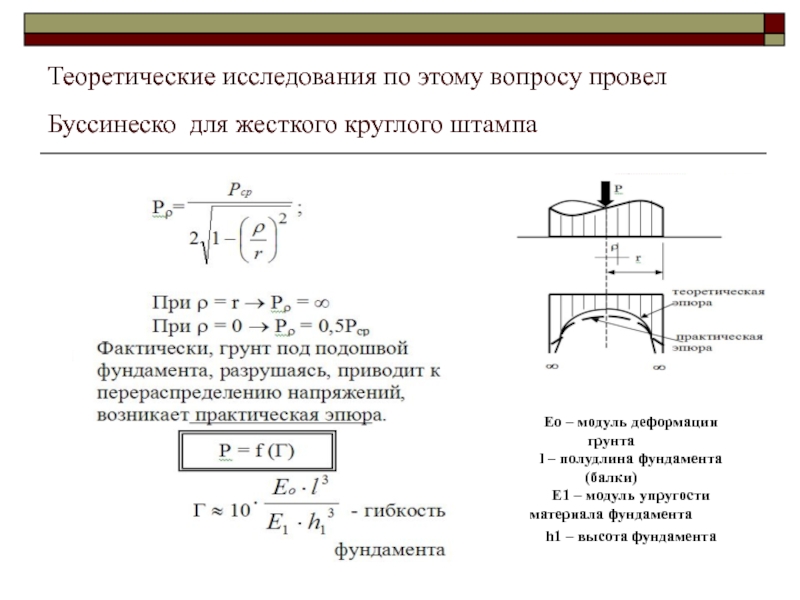

Слайд 5Теоретические исследования по этому вопросу провел Буссинеcко для жесткого круглого
штампа
Ео – модуль деформации грунта
l – полудлина фундамента (балки)
Е1
– модуль упругости материала фундаментаh1 – высота фундамента
