Слайд 1КЕРАМИКА НА ОСНОВЕ
ДИОКСИДА ЦИРКОНИЯ.

КЕРАМИКА НА ОСНОВЕ ДИОКСИДА ЦИРКОНИЯ.

Слайд 3Чернение зубов

Чернение зубов

Слайд 4«Золотое время»

«Золотое время»

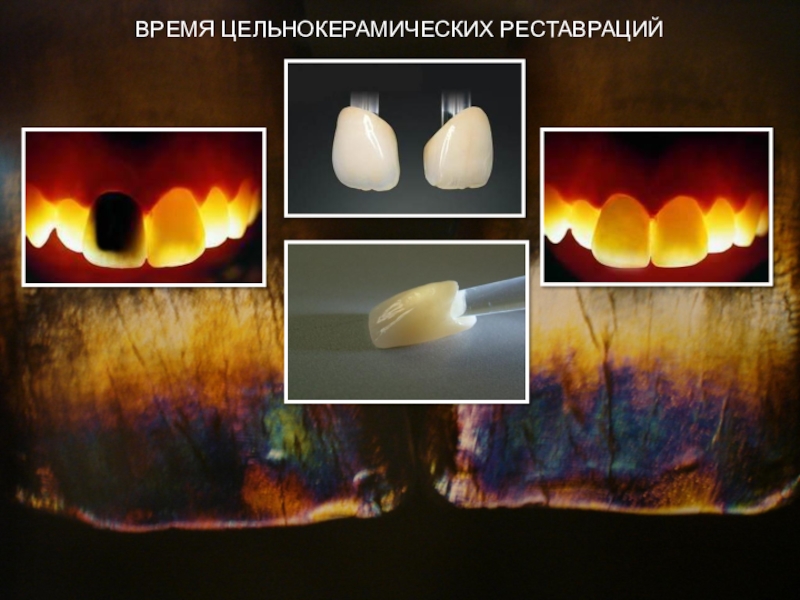

Слайд 5ВРЕМЯ ЦЕЛЬНОКЕРАМИЧЕСКИХ РЕСТАВРАЦИЙ

ВРЕМЯ ЦЕЛЬНОКЕРАМИЧЕСКИХ РЕСТАВРАЦИЙ

Слайд 6Источник: LINDEMANN, W.: Dentalkeramik - mineralogisch betrachtet. ZMK 5, 280-285

(2000).
Полевошпатная керамика
Лейцитная керамика

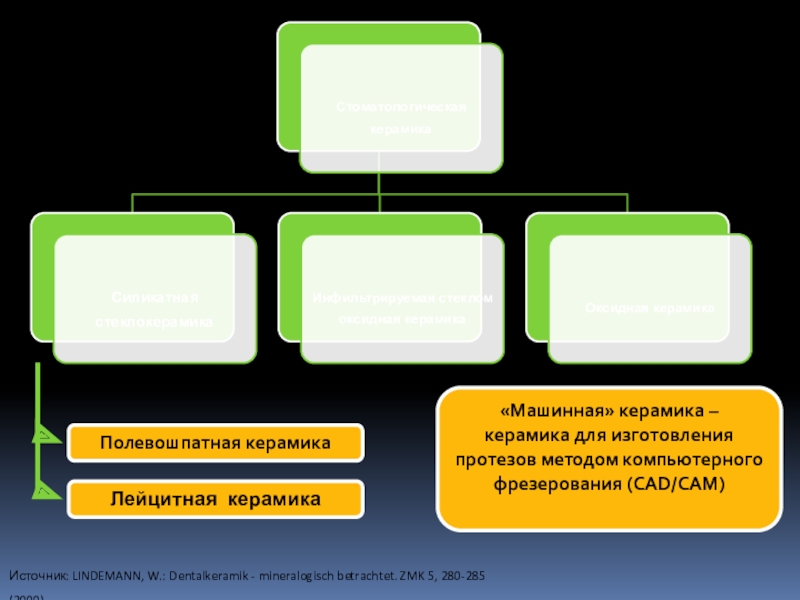

«Машинная» керамика –
керамика для изготовления протезов методом

компьютерного фрезерования (CAD/CAM)

Источник: LINDEMANN, W.: Dentalkeramik - mineralogisch betrachtet. ZMK 5, 280-285 (2000).Полевошпатная керамикаЛейцитная керамика«Машинная» керамика – керамика для

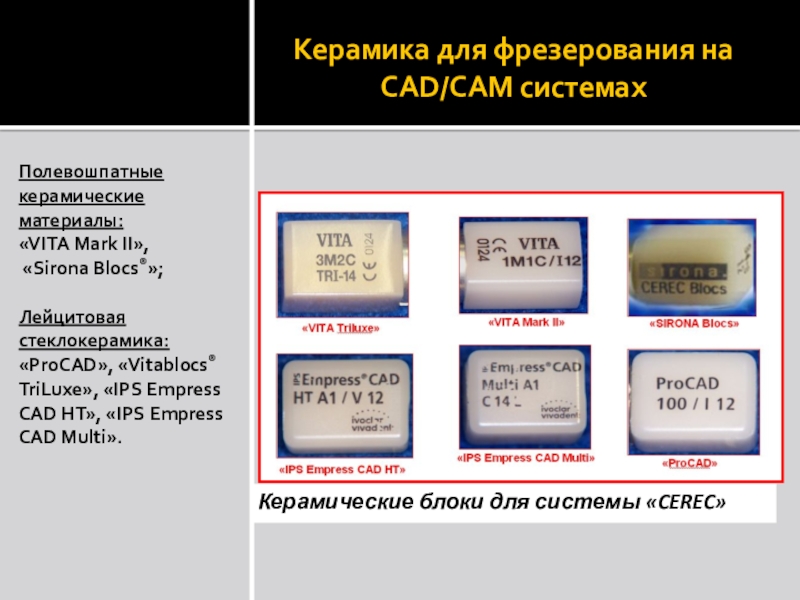

Слайд 7Керамика для фрезерования на CAD/CAM системах
Полевошпатные керамические материалы:
«VITA Mark

II»,
«Sirona Blocs®»;

Лейцитовая стеклокерамика: «ProCAD», «Vitablocs® TriLuxe», «IPS Empress CAD

HT», «IPS Empress CAD Multi».

Керамика для фрезерования на CAD/CAM системахПолевошпатные керамические материалы: «VITA Mark II», «Sirona Blocs®»;Лейцитовая стеклокерамика: «ProCAD», «Vitablocs® TriLuxe»,

Слайд 8VITA In-Ceram SPINELL

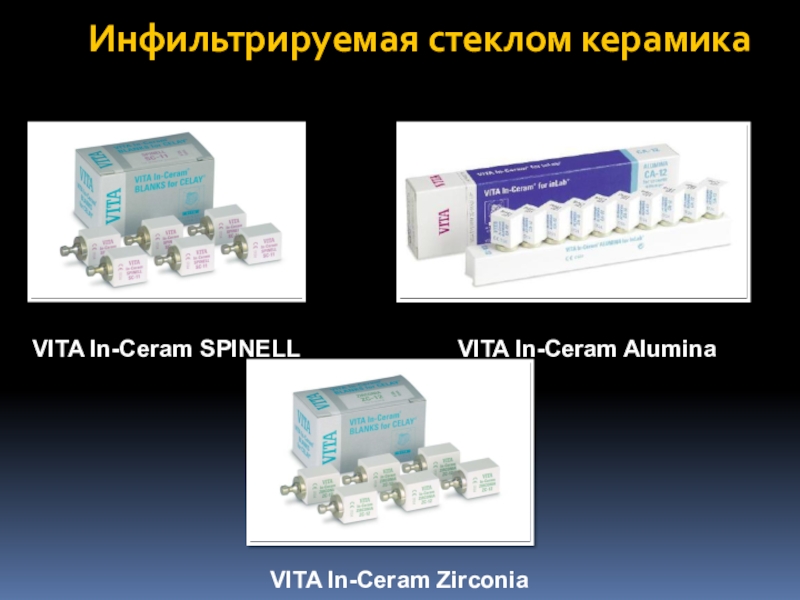

Инфильтрируемая стеклом керамика
VITA In-Ceram Alumina
VITA In-Ceram Zirconia

VITA In-Ceram SPINELLИнфильтрируемая стеклом керамика VITA In-Ceram AluminaVITA In-Ceram Zirconia

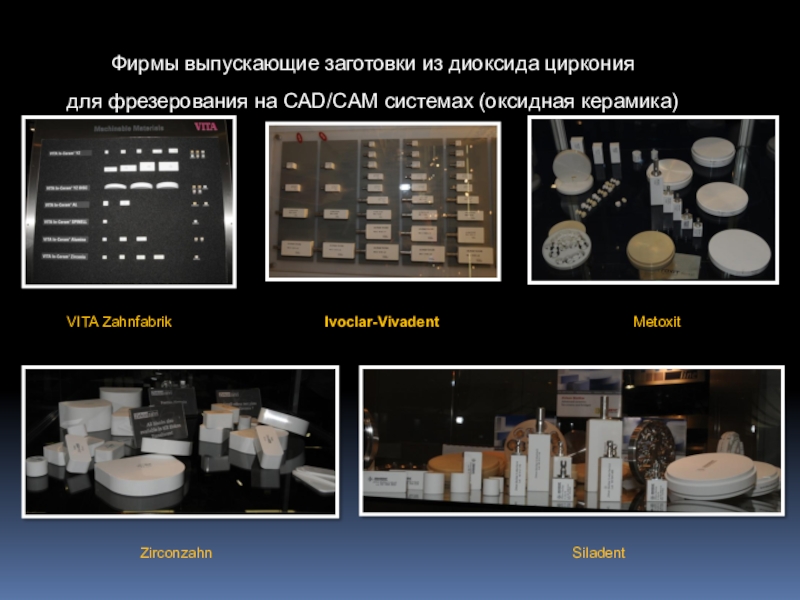

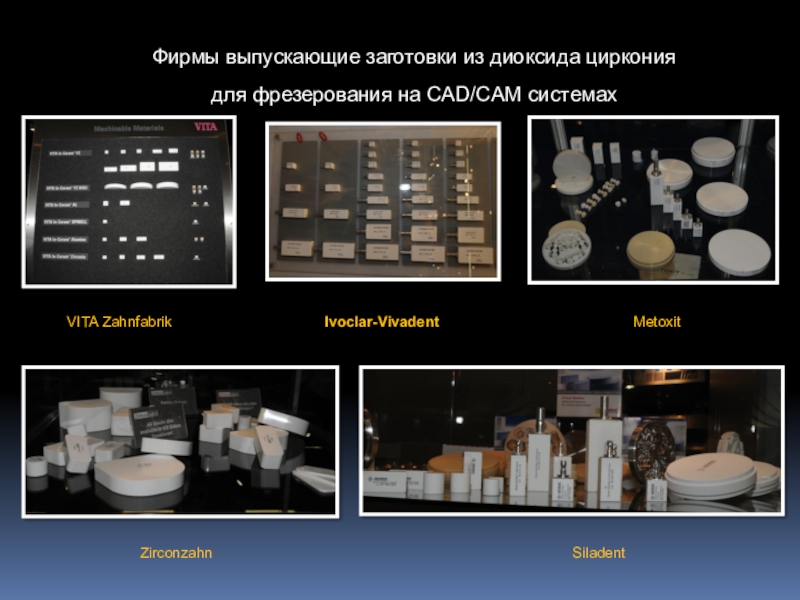

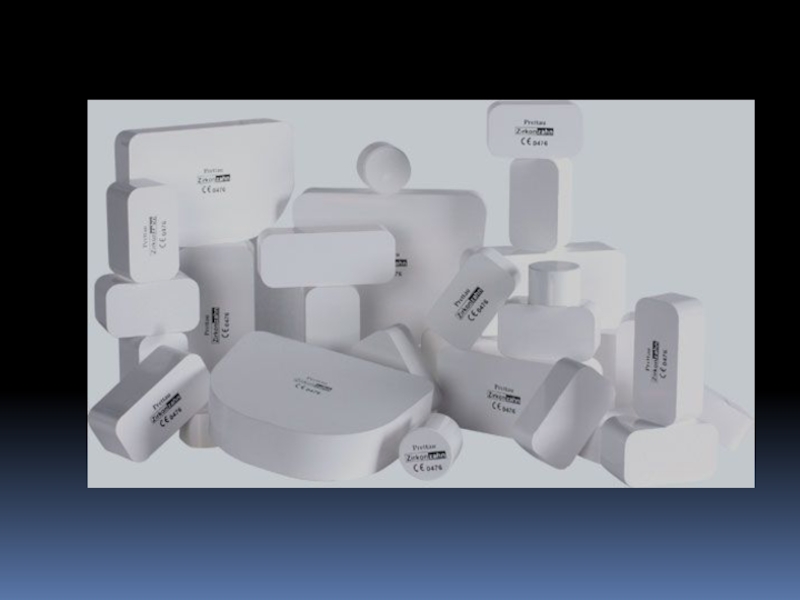

Слайд 9Фирмы выпускающие заготовки из диоксида циркония
для фрезерования на CAD/CAM

системах (оксидная керамика)
VITA Zahnfabrik
Ivoclar-Vivadent
Metoxit
Zirconzahn
Siladent

Фирмы выпускающие заготовки из диоксида циркония для фрезерования на CAD/CAM системах (оксидная керамика)VITA ZahnfabrikIvoclar-VivadentMetoxitZirconzahnSiladent

Слайд 10Оксидная керамика

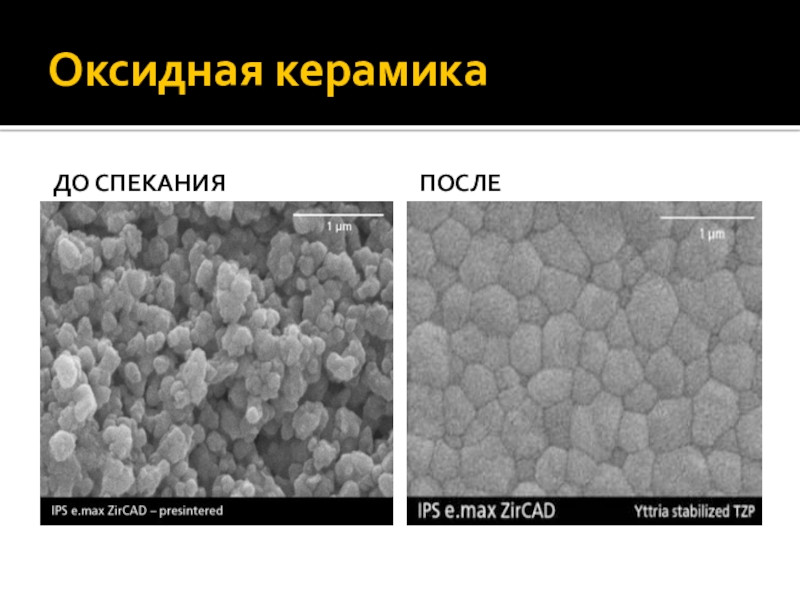

До спекания
После

Оксидная керамикаДо спеканияПосле

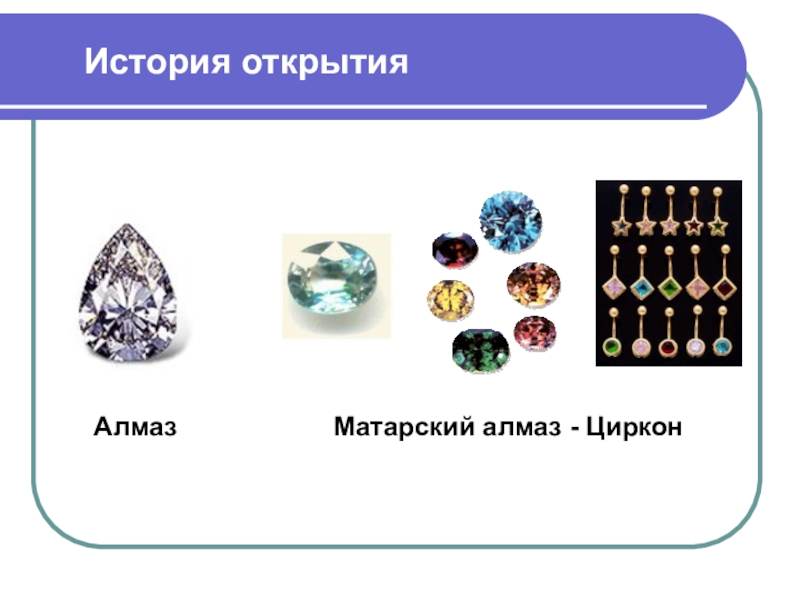

Слайд 12 История открытия
Матарский алмаз - Циркон
Алмаз

История открытия Матарский алмаз - Циркон Алмаз

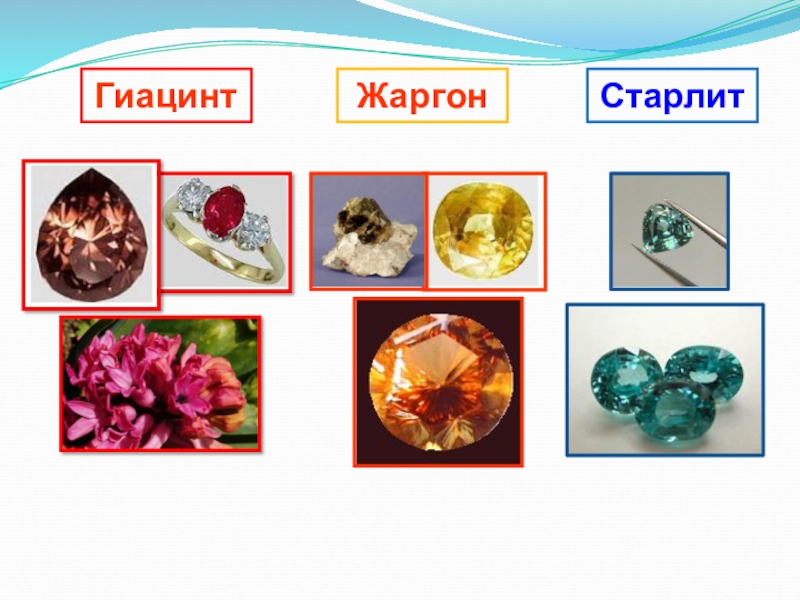

Слайд 13Гиацинт
Жаргон
Старлит

ГиацинтЖаргонСтарлит

Слайд 14Минерал Циркон

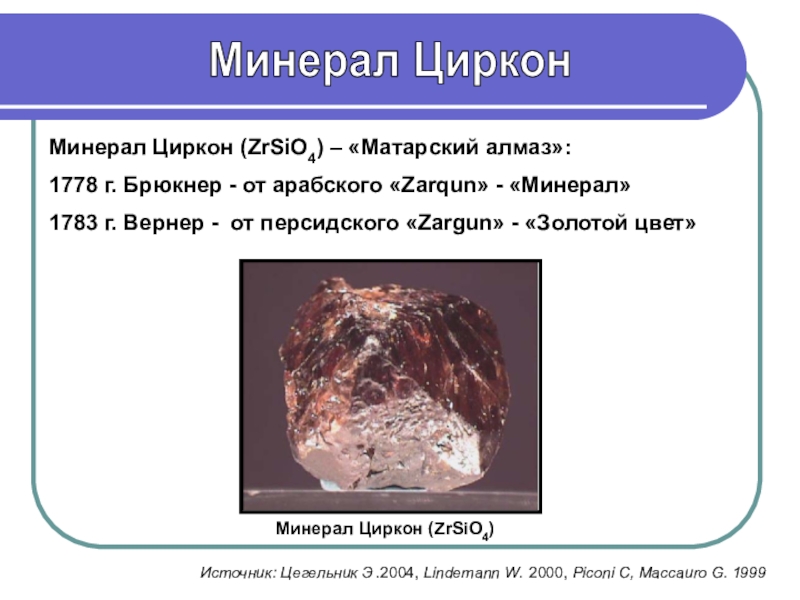

Минерал Циркон (ZrSiO4) – «Матарский алмаз»:
1778 г. Брюкнер -

от арабского «Zarqun» - «Минерал»
1783 г. Вернер - от

персидского «Zargun» - «Золотой цвет»

Минерал Циркон (ZrSiO4)

Источник: Цегельник Э .2004, Lindemann W. 2000, Piconi C, Maccauro G. 1999

Минерал ЦирконМинерал Циркон (ZrSiO4) – «Матарский алмаз»:1778 г. Брюкнер - от арабского «Zarqun» - «Минерал» 1783 г.

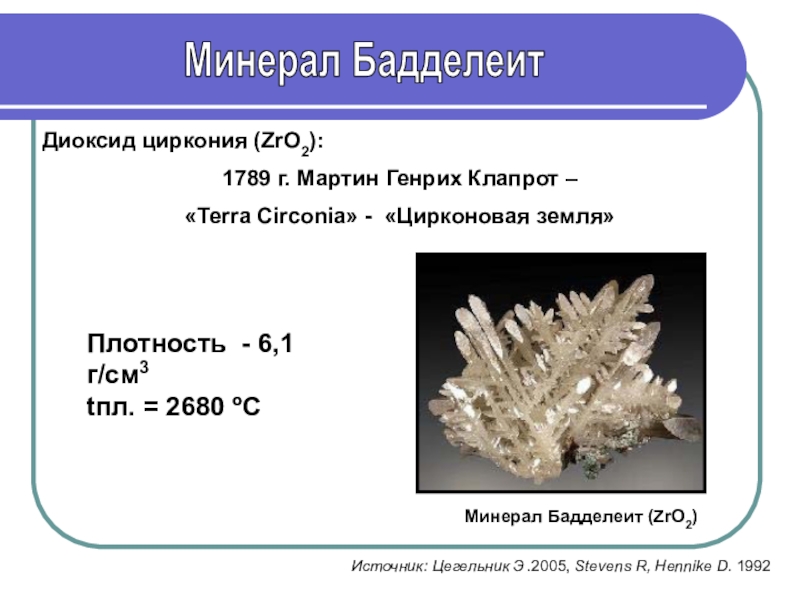

Слайд 15Диоксид циркония (ZrO2):
1789 г. Мартин Генрих Клапрот –
«Terra Сirconia»

- «Цирконовая земля»
Минерал Бадделеит
Минерал Бадделеит (ZrO2)
Плотность - 6,1 г/см3
tпл. =

2680 ºС

Источник: Цегельник Э .2005, Stevens R, Hennike D. 1992

Диоксид циркония (ZrO2):1789 г. Мартин Генрих Клапрот – «Terra Сirconia» - «Цирконовая земля»Минерал БадделеитМинерал Бадделеит (ZrO2)Плотность -

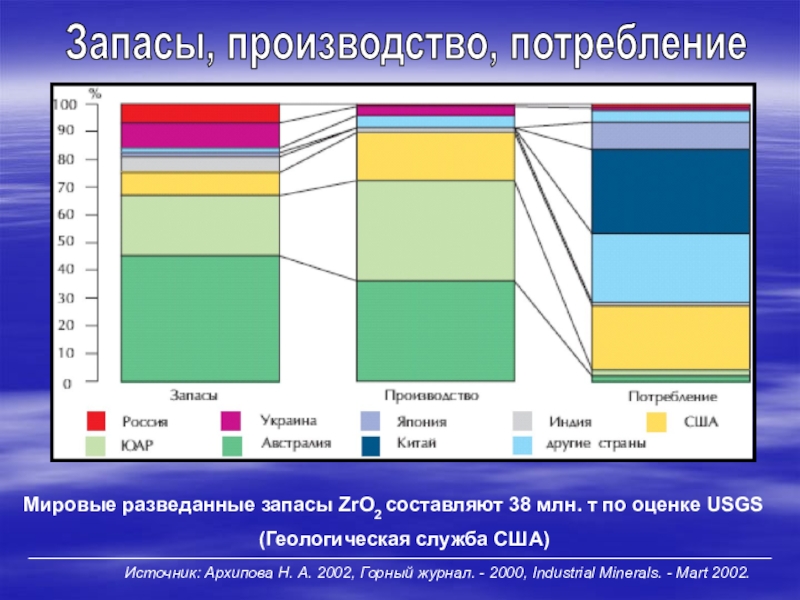

Слайд 16Запасы, производство, потребление
Мировые разведанные запасы ZrO2 составляют 38 млн. т

по оценке USGS
(Геологическая служба США)
Источник: Архипова Н. А. 2002,

Горный журнал. - 2000, Industrial Minerals. - Mart 2002.
Запасы, производство, потреблениеМировые разведанные запасы ZrO2 составляют 38 млн. т по оценке USGS (Геологическая служба США)Источник: Архипова

Слайд 17Диоксид циркония (ZrO2) – белый порошок,
тугоплавок и устойчив при

повышенной температуре,
tпл=2700оС, tкип=4300оС.
Диоксид циркония (ZrO2) существует в

виде трех кристаллических фаз:
моноклинной (М)
тетрагональной (Т)
кубической (С).


Моноклинная фаза


Тетрагональная фаза


Кубическая фаза

до 1170ºС

1170ºС-2370ºС

2370ºС-2680ºС

5% умен.
объема

3-4% увел.
объема

Источник: Плинер C.Ю., Дабижа А.А 1986; Christel et al. 1989; Garvie et al. 1975; Piconi C, Maccauro G 1999

Диоксид циркония (ZrO2) – белый порошок, тугоплавок и устойчив при повышенной температуре, tпл=2700оС, tкип=4300оС. Диоксид циркония (ZrO2)

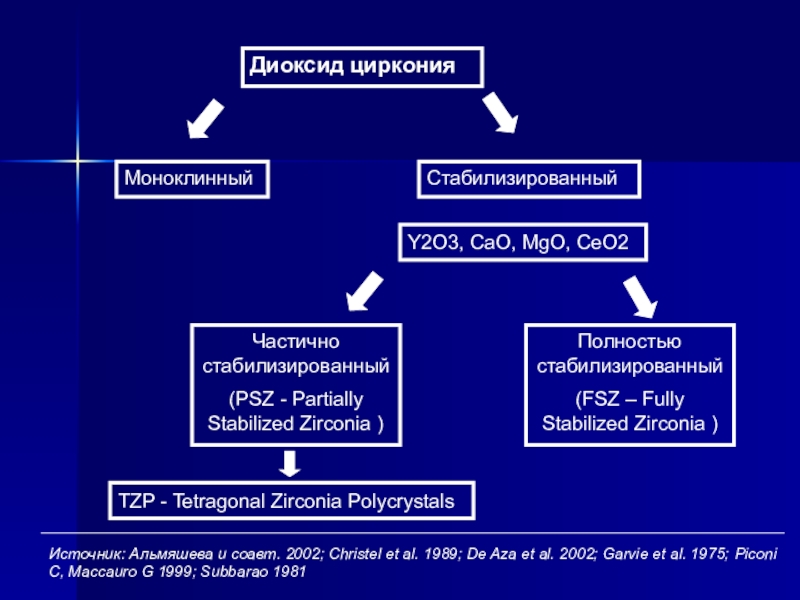

Слайд 18Моноклинный
Стабилизированный
Частично стабилизированный
(PSZ - Partially Stabilized Zirconia )
Полностью стабилизированный
(FSZ – Fully

Stabilized Zirconia )
Y2O3, CaO, MgO, CeO2
Диоксид циркония
TZP - Tetragonal

Zirconia Polycrystals

Источник: Aльмяшева и соавт. 2002; Christel et al. 1989; De Aza et al. 2002; Garvie et al. 1975; Piconi C, Maccauro G 1999; Subbarao 1981

МоноклинныйСтабилизированныйЧастично стабилизированный(PSZ - Partially Stabilized Zirconia )Полностью стабилизированный(FSZ – Fully Stabilized Zirconia )Y2O3, CaO, MgO, CeO2 Диоксид

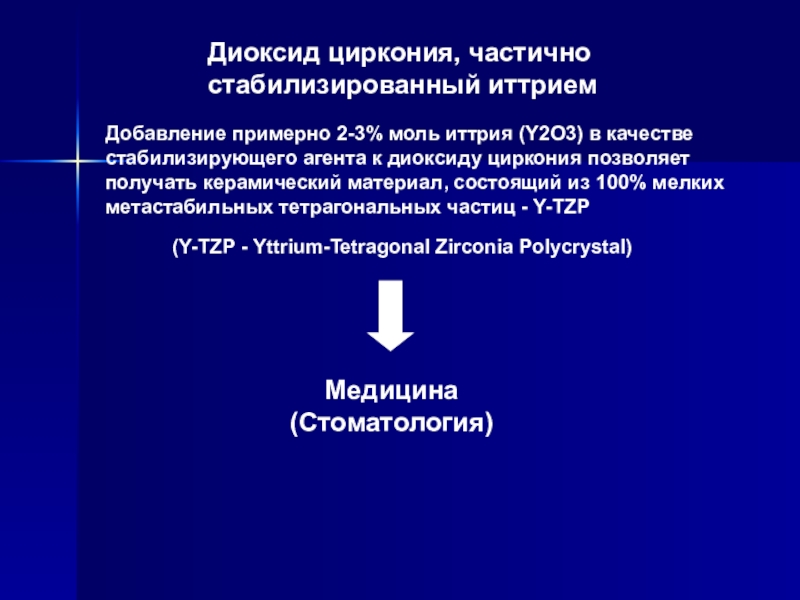

Слайд 19Диоксид циркония, частично
стабилизированный иттрием
(Y-TZP - Yttrium-Tetragonal Zirconia Polycrystal)
Добавление

примерно 2-3% моль иттрия (Y2O3) в качестве стабилизирующего агента к

диоксиду циркония позволяет получать керамический материал, состоящий из 100% мелких метастабильных тетрагональных частиц - Y-TZP
Диоксид циркония, частично стабилизированный иттрием (Y-TZP - Yttrium-Tetragonal Zirconia Polycrystal)Добавление примерно 2-3% моль иттрия (Y2O3) в качестве

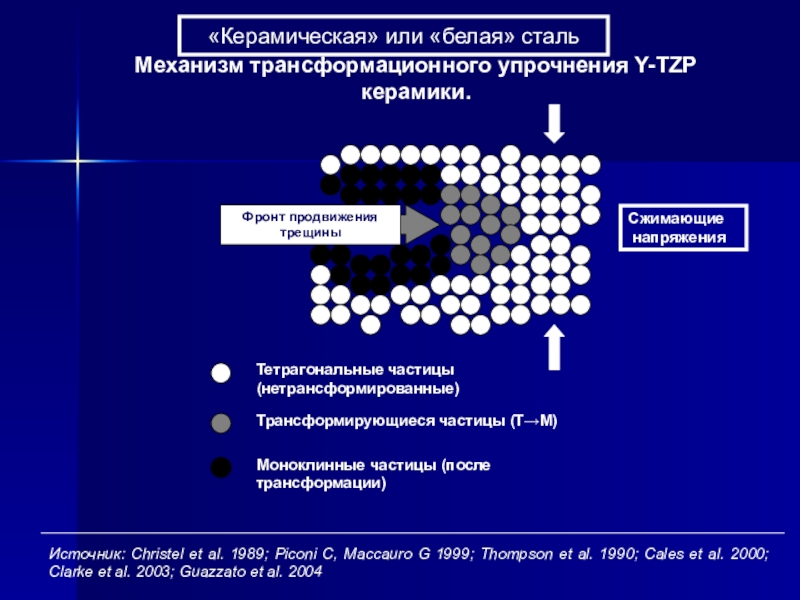

Слайд 20Механизм трансформационного упрочнения Y-TZP керамики.
Тетрагональные частицы (нетрансформированные)
Трансформирующиеся частицы (Т→М)
Моноклинные частицы

(после трансформации)
Сжимающие
напряжения
Источник: Christel et al. 1989; Piconi C,

Maccauro G 1999; Thompson et al. 1990; Cales et al. 2000; Clarke et al. 2003; Guazzato et al. 2004

«Керамическая» или «белая» сталь

Механизм трансформационного упрочнения Y-TZP керамики.Тетрагональные частицы (нетрансформированные)Трансформирующиеся частицы (Т→М)Моноклинные частицы (после трансформации)Сжимающие напряженияИсточник: Christel et al. 1989;

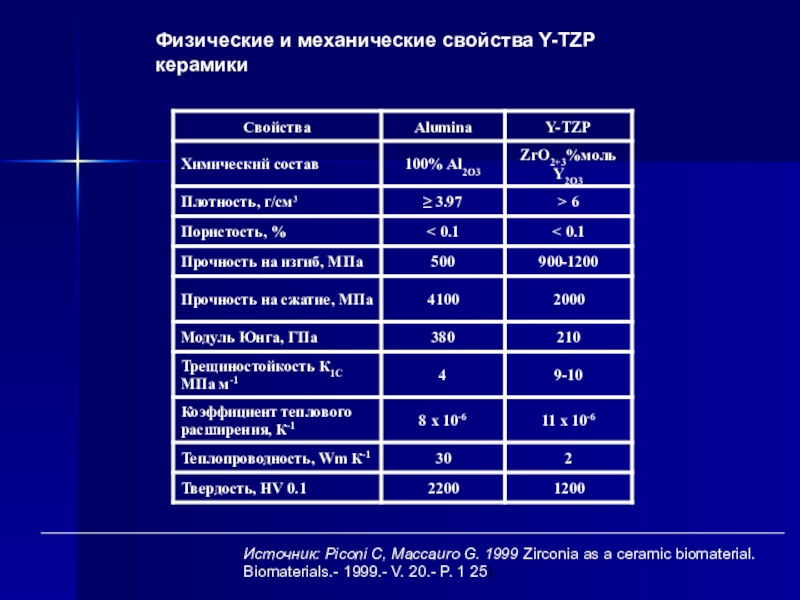

Слайд 21Физические и механические свойства Y-TZP керамики
Источник: Piconi C, Maccauro

G. 1999 Zirconia as a ceramic biomaterial.
Biomaterials.- 1999.- V. 20.-

P. 1 25).
Физические и механические свойства Y-TZP керамики Источник: Piconi C, Maccauro G. 1999 Zirconia as a ceramic biomaterial.Biomaterials.-

Слайд 22Применение диоксида циркония в медицине:
Медицинский инструментарий (эндоскопические компоненты, хирургические

скальпели)
Источник: Piconi C, Maccauro G. 1999

Применение диоксида циркония в медицине: Медицинский инструментарий (эндоскопические компоненты, хирургические скальпели)Источник: Piconi C, Maccauro G. 1999

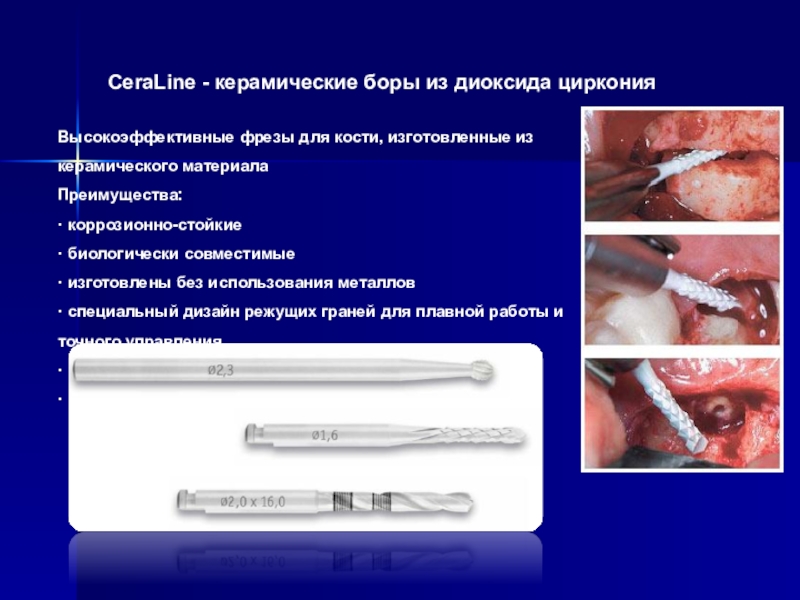

Слайд 23CeraLine - керамические боры из диоксида циркония
Высокоэффективные фрезы для кости,

изготовленные из керамического материала
Преимущества:
· коррозионно-стойкие
· биологически совместимые


· изготовлены без использования металлов
· специальный дизайн режущих граней для плавной работы и точного управления
· ровное, консервативное удаление материала
· не нагревают кость (предотвращение некроза кости)
CeraLine - керамические боры из диоксида цирконияВысокоэффективные фрезы для кости, изготовленные из керамического материала Преимущества: · коррозионно-стойкие

Слайд 24Фирма «Maxon» представила имплантаты, супраструктуры, фрезы для кости и скальпели

из диоксида циркония

Фирма «Maxon» представила имплантаты, супраструктуры, фрезы для кости и скальпели из диоксида циркония

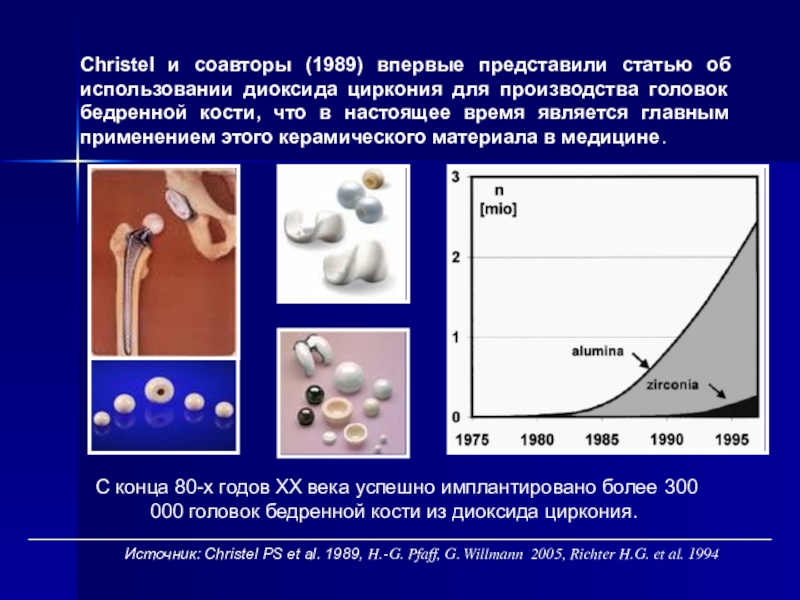

Слайд 25Christel и соавторы (1989) впервые представили статью об использовании диоксида

циркония для производства головок бедренной кости, что в настоящее время

является главным применением этого керамического материала в медицине.

С конца 80-х годов XX века успешно имплантировано более 300 000 головок бедренной кости из диоксида циркония.

Источник: Christel PS et al. 1989, H.-G. Pfaff, G. Willmann 2005, Richter H.G. et al. 1994

Christel и соавторы (1989) впервые представили статью об использовании диоксида циркония для производства головок бедренной кости, что

Слайд 26Диоксид циркония в стоматологии

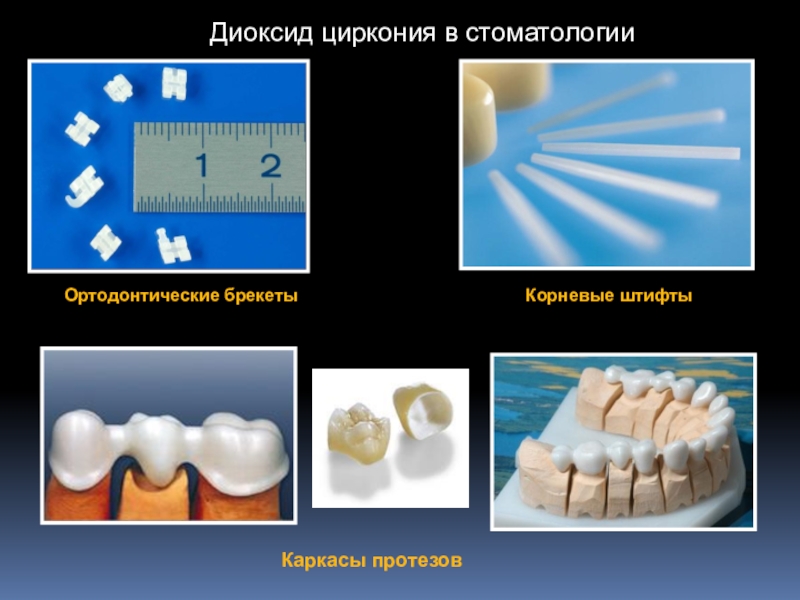

Ортодонтические брекеты
Корневые штифты
Каркасы протезов

Диоксид циркония в стоматологииОртодонтические брекетыКорневые штифтыКаркасы протезов

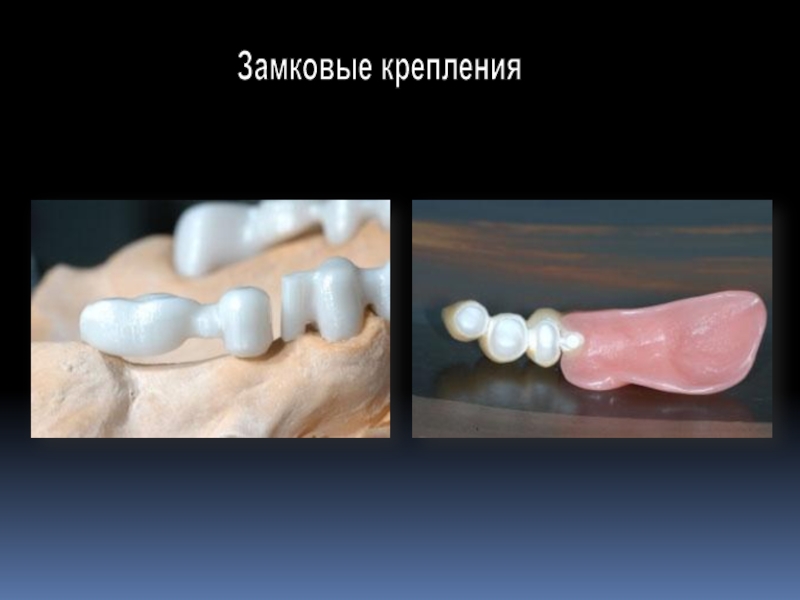

Слайд 27Замковые крепления

Замковые крепления

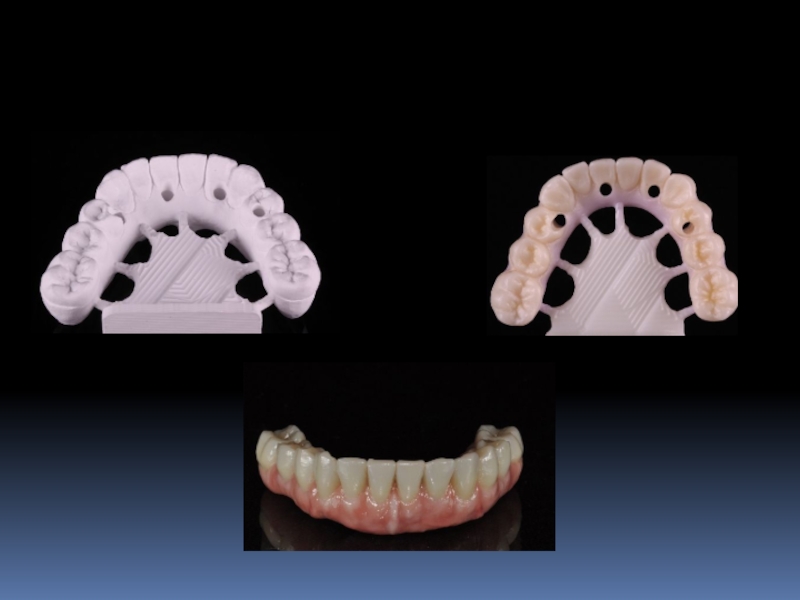

Слайд 28Дентальные имплантаты и супраструктуры
из диоксида циркония

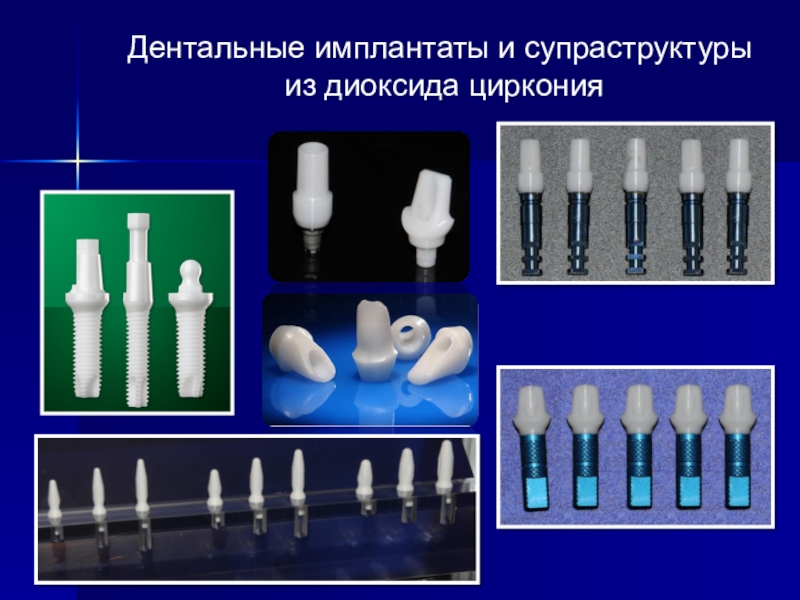

Дентальные имплантаты и супраструктуры из диоксида циркония

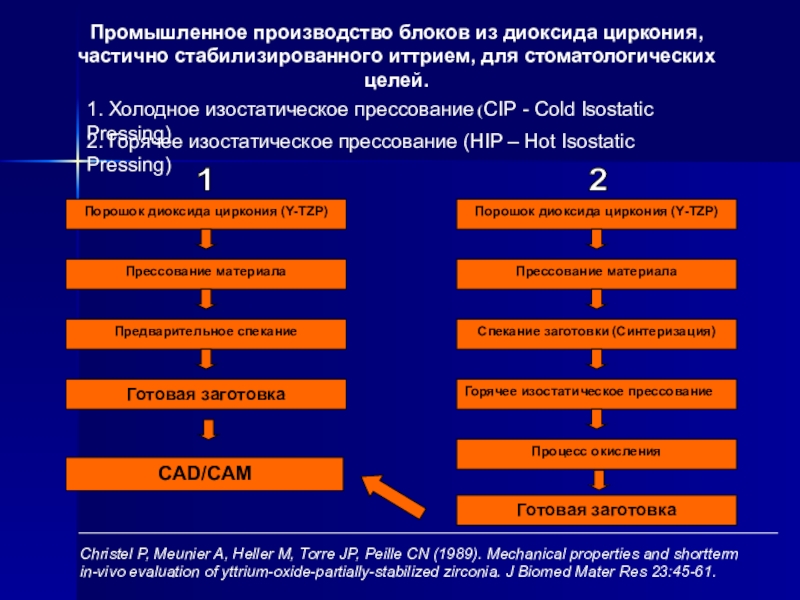

Слайд 29Промышленное производство блоков из диоксида циркония, частично стабилизированного иттрием, для

стоматологических целей.
1. Холодное изостатическое прессование (CIP - Cold Isostatic Pressing)
2.

Горячее изостатическое прессование (HIP – Hot Isostatic Pressing)

Порошок диоксида циркония (Y-TZP)

Прессование материала

Предварительное спекание

Готовая заготовка

1

Christel P, Meunier A, Heller M, Torre JP, Peille CN (1989). Mechanical properties and shortterm in-vivo evaluation of yttrium-oxide-partially-stabilized zirconia. J Biomed Mater Res 23:45-61.

CAD/CAM

Промышленное производство блоков из диоксида циркония, частично стабилизированного иттрием, для стоматологических целей.1. Холодное изостатическое прессование (CIP -

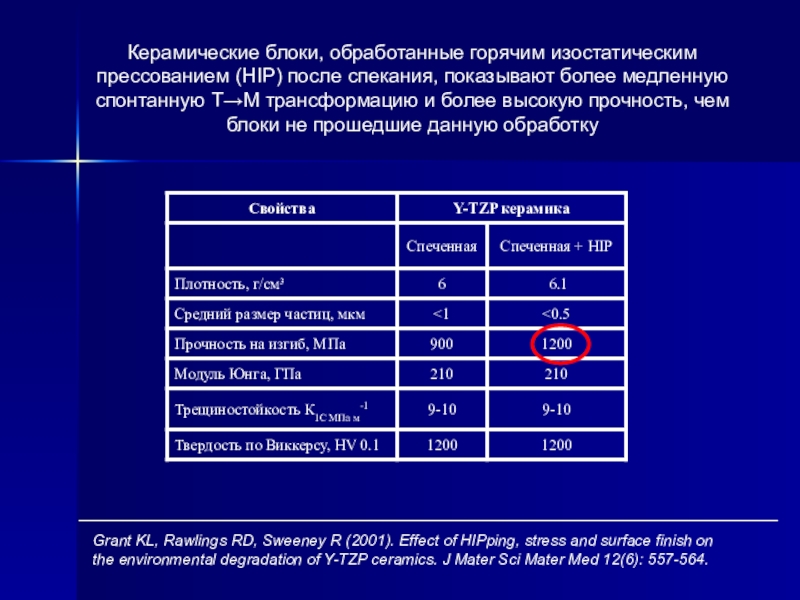

Слайд 30Керамические блоки, обработанные горячим изостатическим прессованием (HIP) после спекания, показывают

более медленную спонтанную Т→М трансформацию и более высокую прочность, чем

блоки не прошедшие данную обработку

Grant KL, Rawlings RD, Sweeney R (2001). Effect of HIPping, stress and surface finish on the environmental degradation of Y-TZP ceramics. J Mater Sci Mater Med 12(6): 557-564.

Керамические блоки, обработанные горячим изостатическим прессованием (HIP) после спекания, показывают более медленную спонтанную Т→М трансформацию и более

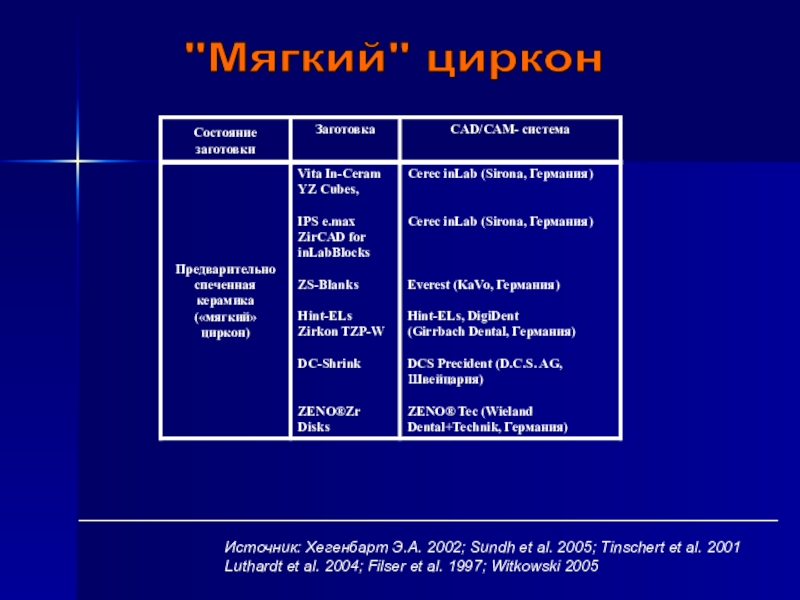

Слайд 31"Мягкий" циркон
Источник: Хегенбарт Э.А. 2002; Sundh et al. 2005; Tinschert

et al. 2001
Luthardt et al. 2004; Filser et al.

1997; Witkowski 2005

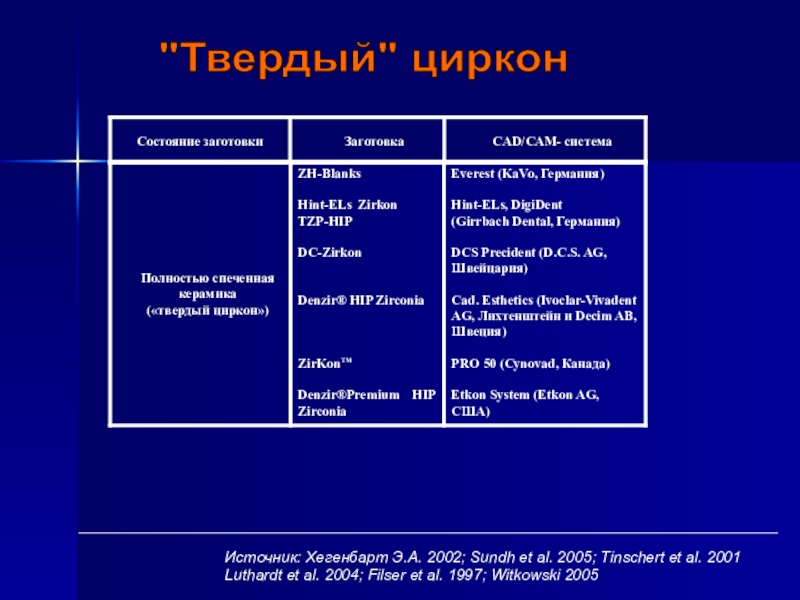

Слайд 32"Твердый" циркон
Источник: Хегенбарт Э.А. 2002; Sundh et al. 2005; Tinschert

et al. 2001
Luthardt et al. 2004; Filser et al.

1997; Witkowski 2005

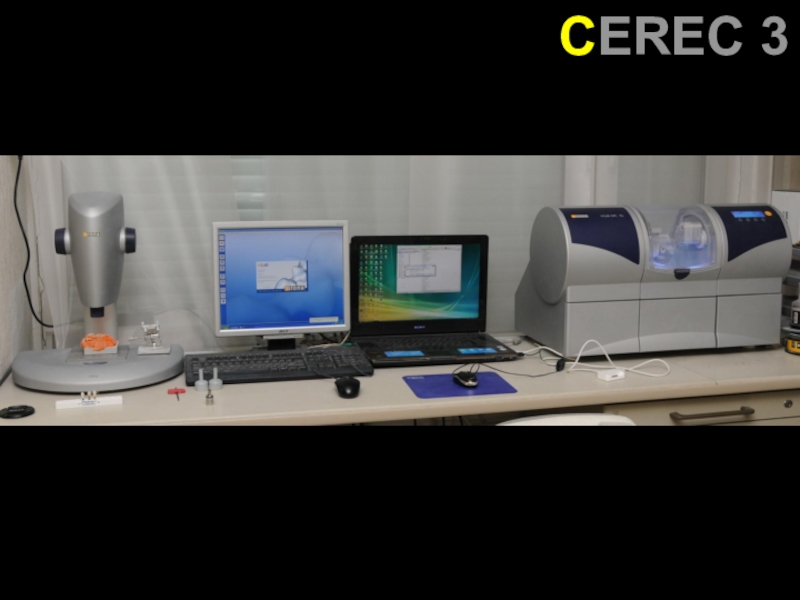

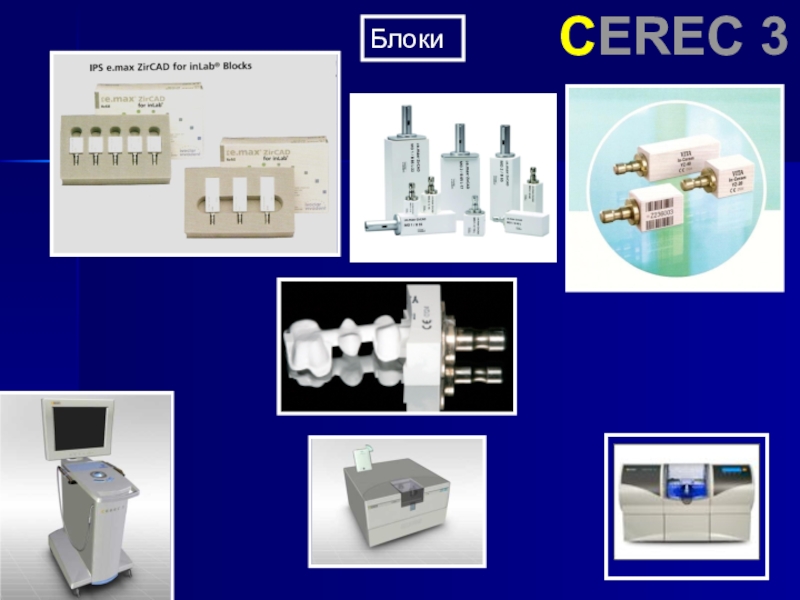

Слайд 33CEREC 3
Блоки

CEREC 3Блоки

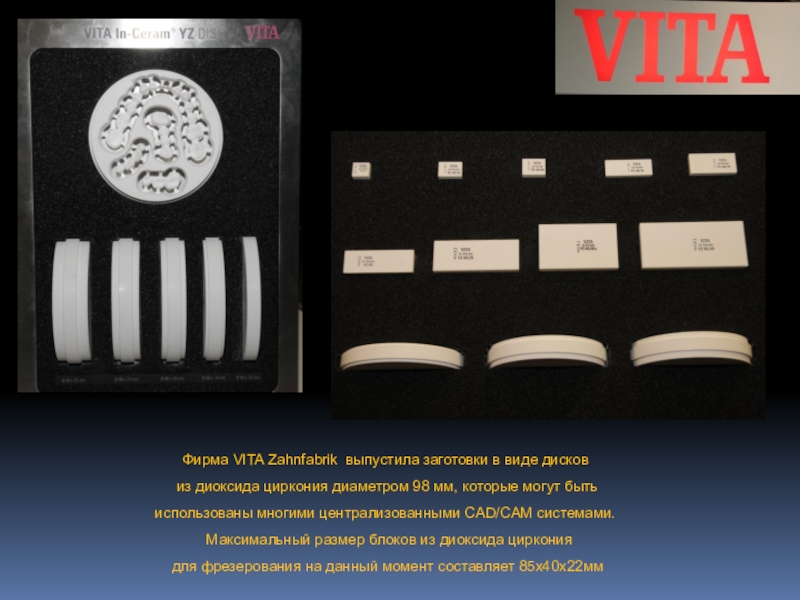

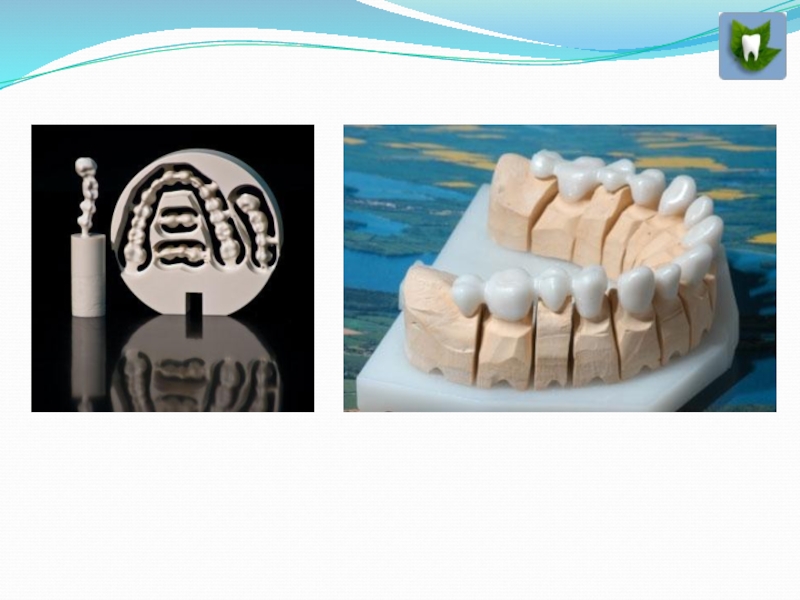

Слайд 34Фирма VITA Zahnfabrik выпустила заготовки в виде дисков
из диоксида

циркония диаметром 98 мм, которые могут быть
использованы многими централизованными

CAD/CAM системами.
Максимальный размер блоков из диоксида циркония
для фрезерования на данный момент составляет 85х40х22мм
Фирма VITA Zahnfabrik выпустила заготовки в виде дисков из диоксида циркония диаметром 98 мм, которые могут быть

Слайд 35Фирмы выпускающие заготовки из диоксида циркония
для фрезерования на CAD/CAM

системах
VITA Zahnfabrik
Ivoclar-Vivadent
Metoxit
Zirconzahn
Siladent

Фирмы выпускающие заготовки из диоксида циркония для фрезерования на CAD/CAM системахVITA ZahnfabrikIvoclar-VivadentMetoxitZirconzahnSiladent

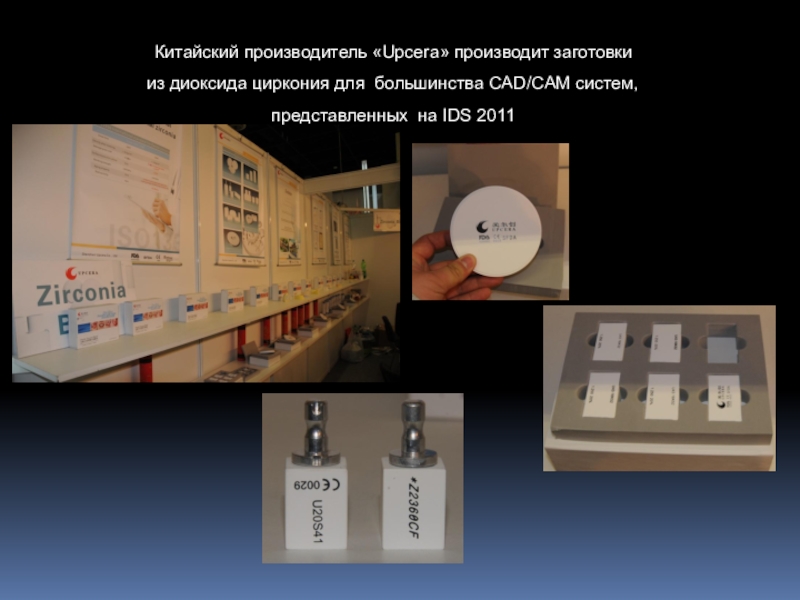

Слайд 36Китайский производитель «Upcera» производит заготовки
из диоксида циркония для большинства

CAD/CAM систем,
представленных на IDS 2011

Китайский производитель «Upcera» производит заготовки из диоксида циркония для большинства CAD/CAM систем, представленных на IDS 2011

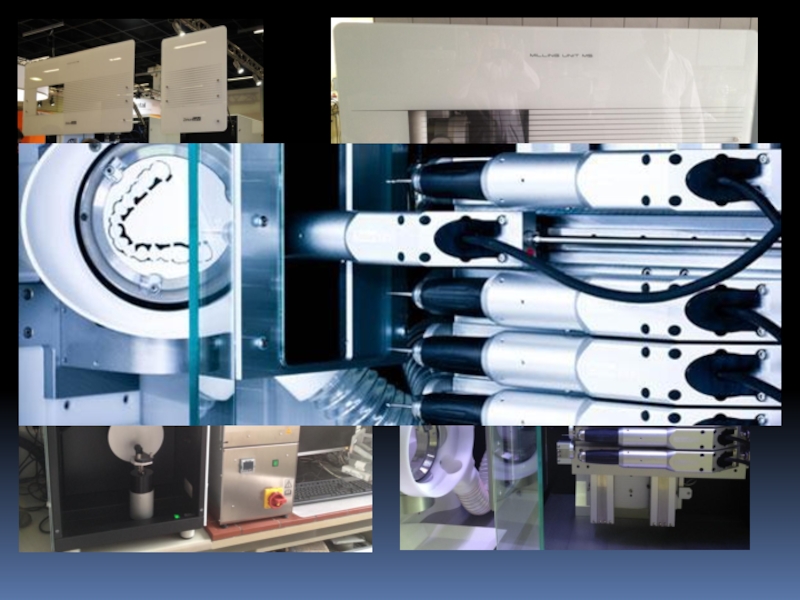

Слайд 37Представлено много открытых CAD/CAM систем

Представлено много открытых CAD/CAM систем

Слайд 38CEREC 3

CEREC 3

Слайд 39Стеклокерамика
Оксидная керамика

СтеклокерамикаОксидная керамика

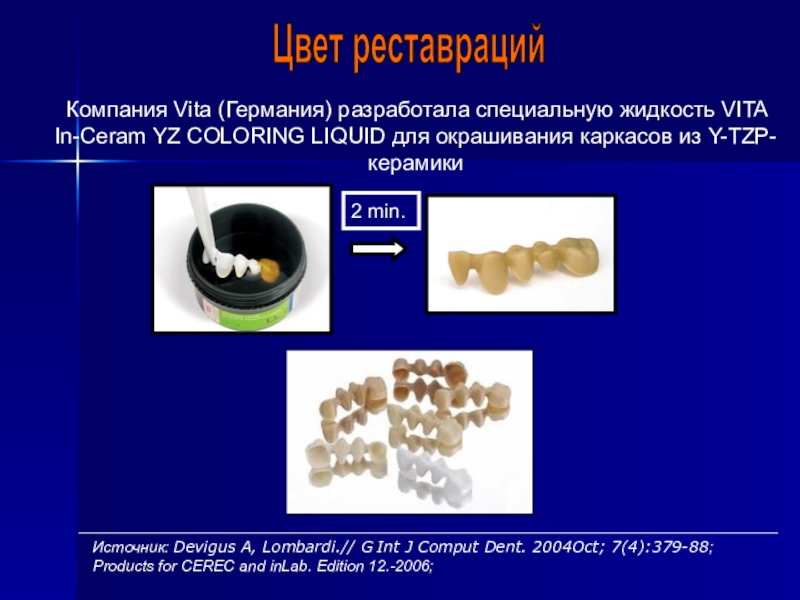

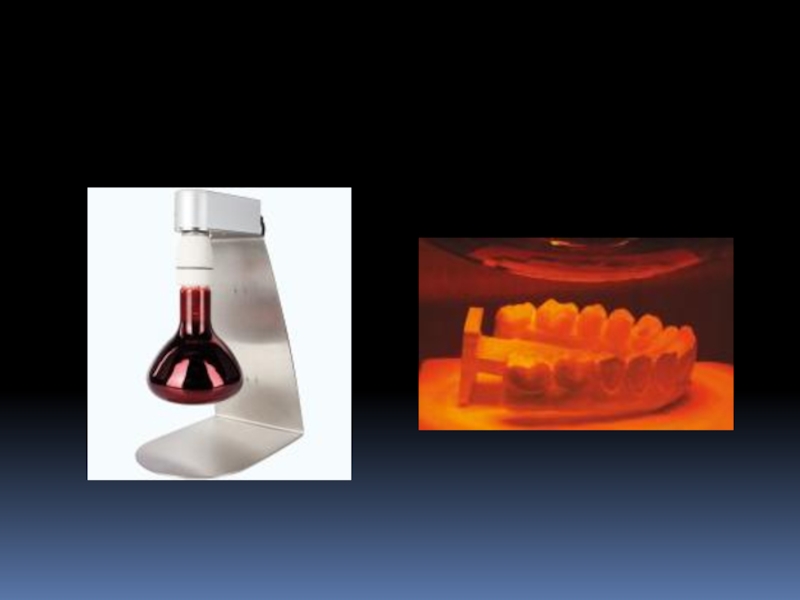

Слайд 40 Компания Vita (Германия) разработала специальную жидкость VITA In-Ceram YZ

COLORING LIQUID для окрашивания каркасов из Y-TZP-керамики
Цвет реставраций
Источник: Devigus

A, Lombardi.// G Int J Comput Dent. 2004Oct; 7(4):379-88;
Products for CEREC and inLab. Edition 12.-2006;

2 min.

Компания Vita (Германия) разработала специальную жидкость VITA In-Ceram YZ COLORING LIQUID для окрашивания каркасов из Y-TZP-керамики

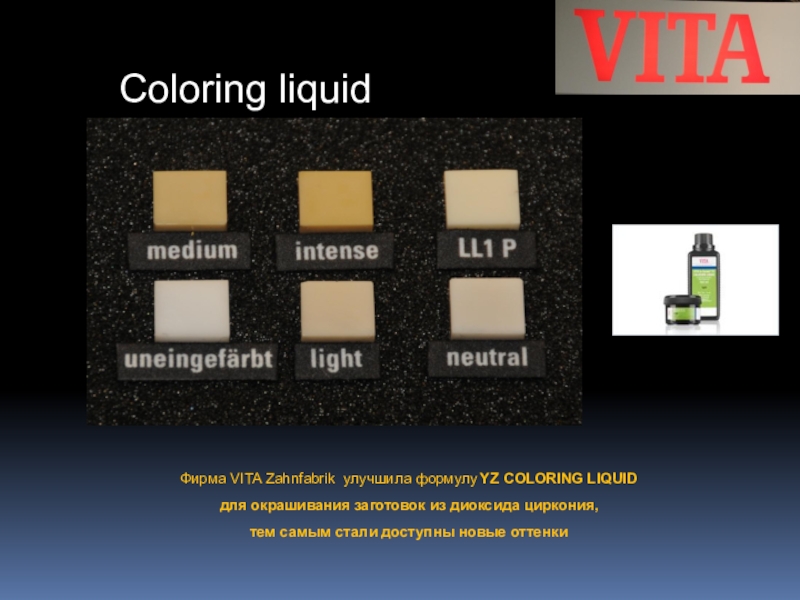

Слайд 41Фирма VITA Zahnfabrik улучшила формулу YZ COLORING LIQUID
для окрашивания

заготовок из диоксида циркония,
тем самым стали доступны новые оттенки

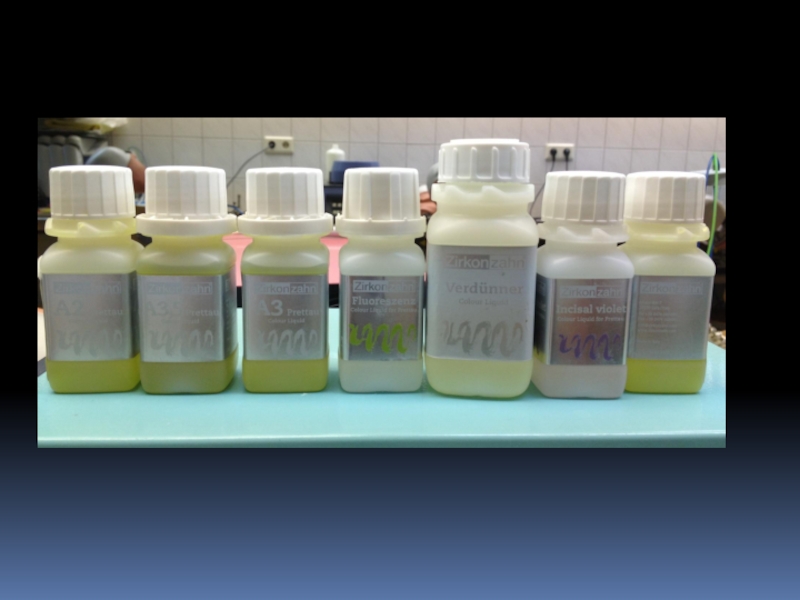

Coloring liquid

Фирма VITA Zahnfabrik улучшила формулу YZ COLORING LIQUID для окрашивания заготовок из диоксида циркония, тем самым стали

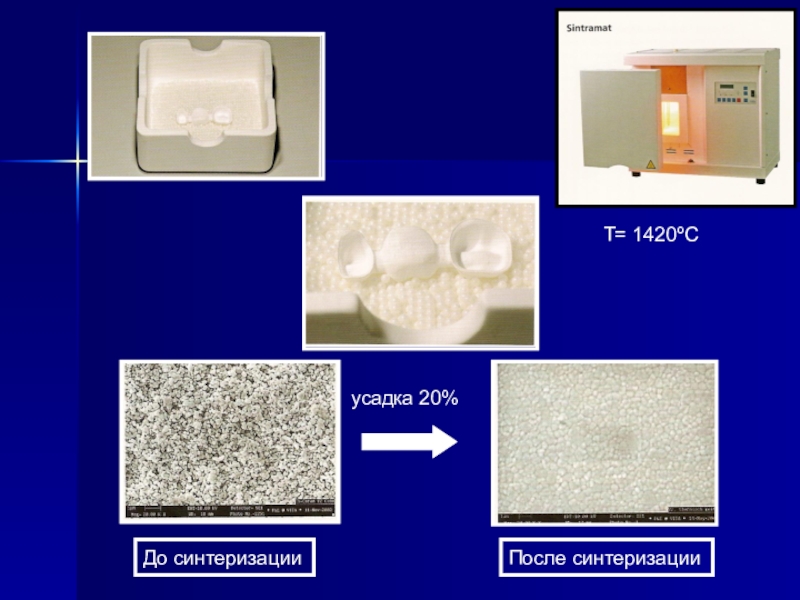

Слайд 43T= 1420ºC
До синтеризации
После синтеризации
усадка 20%

T= 1420ºCДо синтеризацииПосле синтеризацииусадка 20%

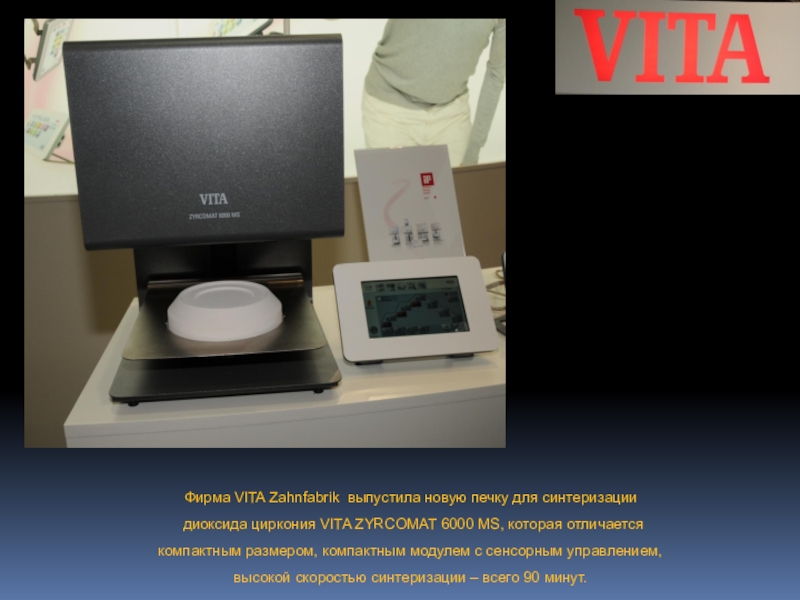

Слайд 44Фирма VITA Zahnfabrik выпустила новую печку для синтеризации
диоксида циркония

VITA ZYRCOMAT 6000 MS, которая отличается
компактным размером, компактным модулем

с сенсорным управлением,
высокой скоростью синтеризации – всего 90 минут.
Фирма VITA Zahnfabrik выпустила новую печку для синтеризации диоксида циркония VITA ZYRCOMAT 6000 MS, которая отличается компактным

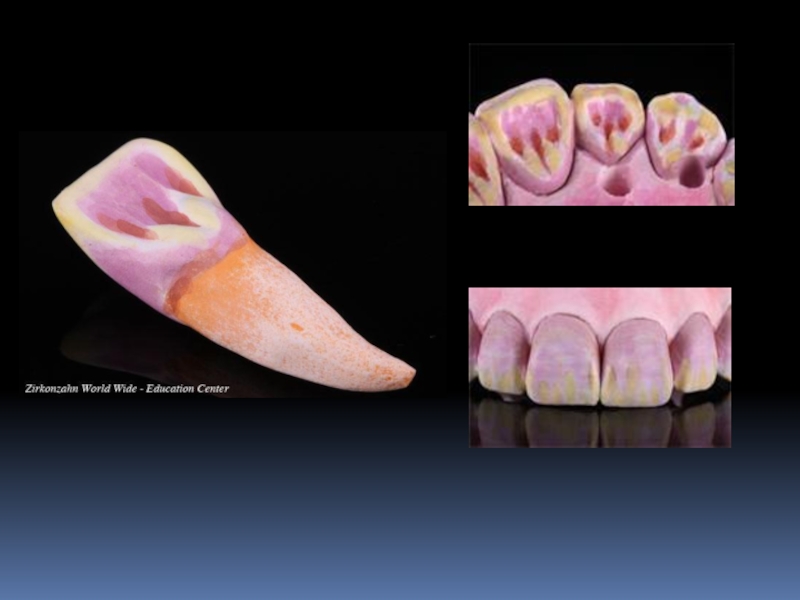

Слайд 45Цвет реставраций

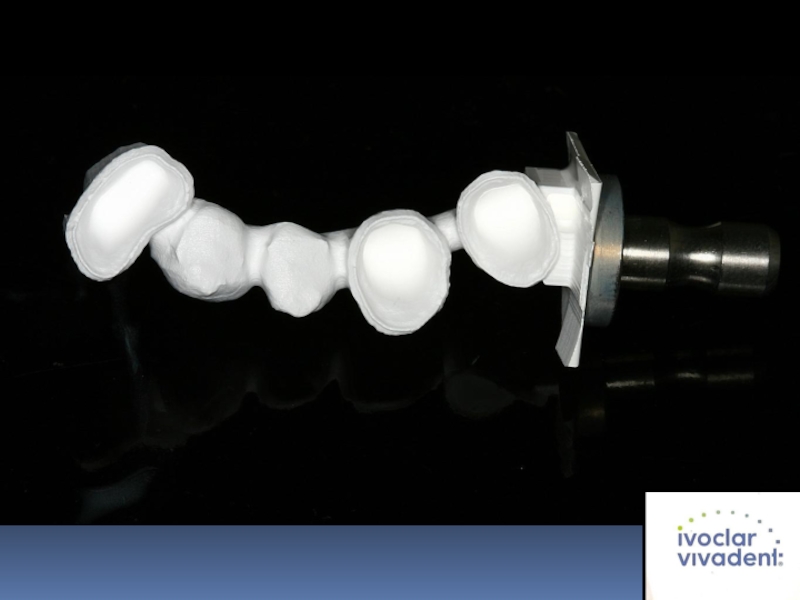

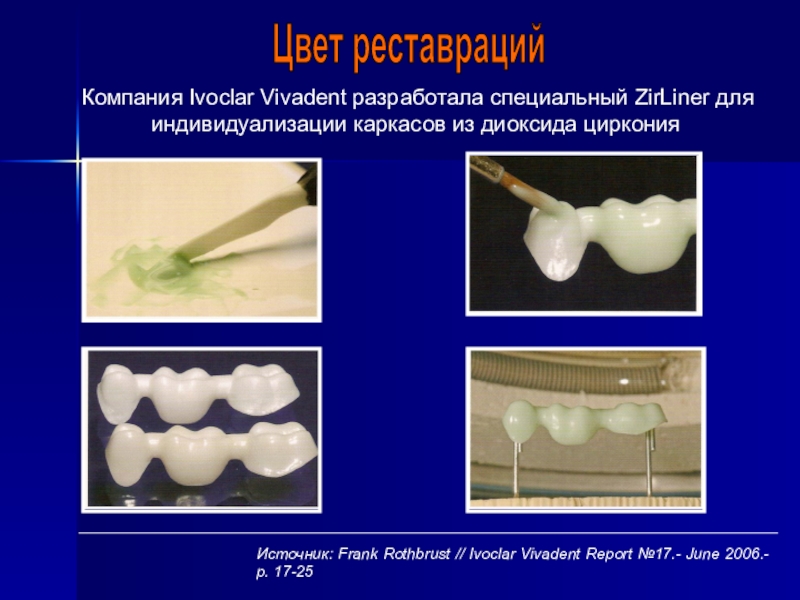

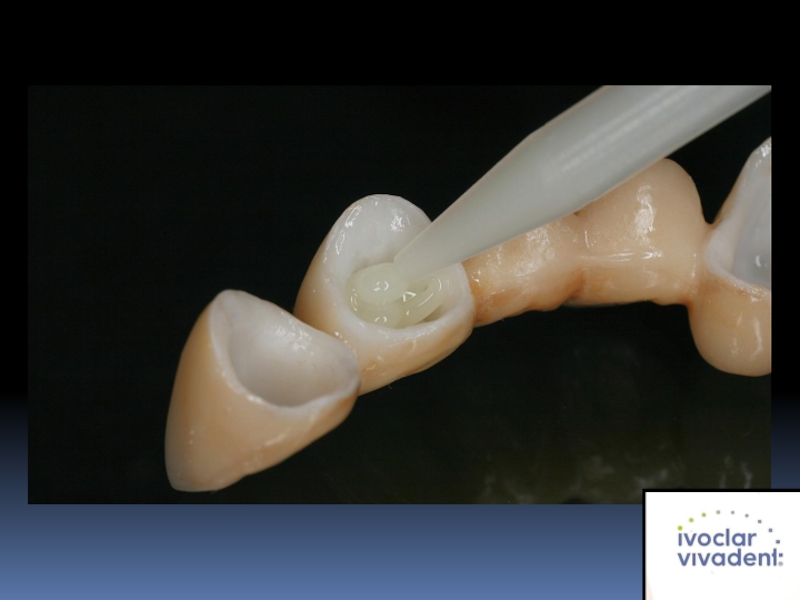

Компания Ivoclar Vivadent разработала специальный ZirLiner для индивидуализации

каркасов из диоксида циркония
Источник: Frank Rothbrust // Ivoclar Vivadent Report

№17.- June 2006.- p. 17-25
Цвет реставраций Компания Ivoclar Vivadent разработала специальный ZirLiner для индивидуализации каркасов из диоксида цирконияИсточник: Frank Rothbrust //

Слайд 46Облицовочные материалы

Облицовочные материалы

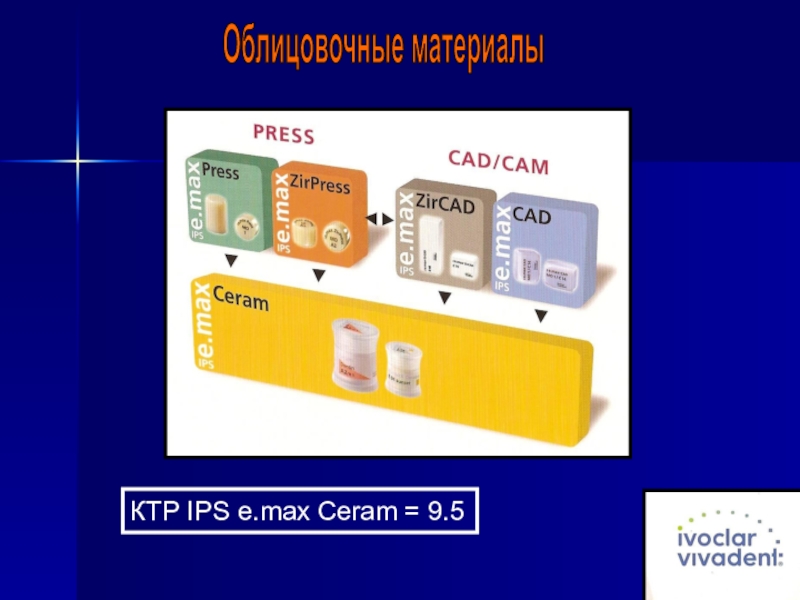

Слайд 47Облицовочные материалы
КТР IPS e.max Ceram = 9.5

Облицовочные материалыКТР IPS e.max Ceram = 9.5

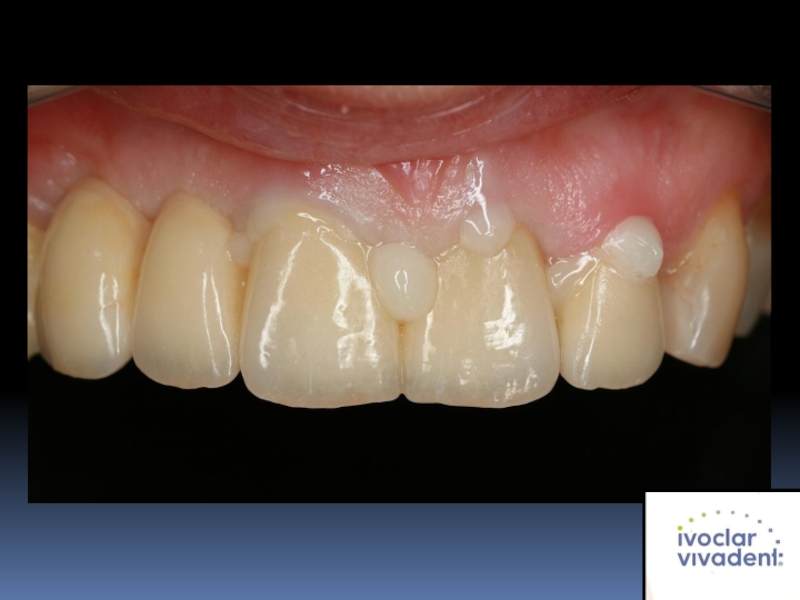

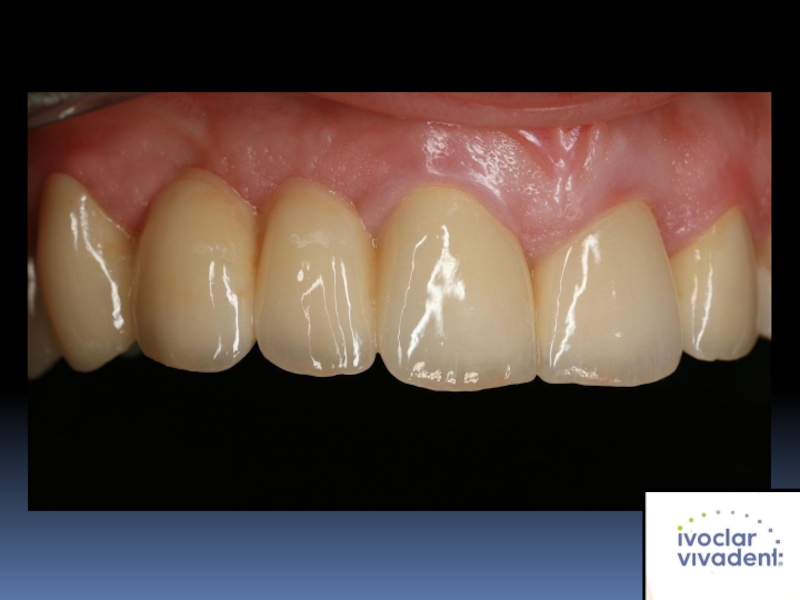

Слайд 48IPS e.max Ceram

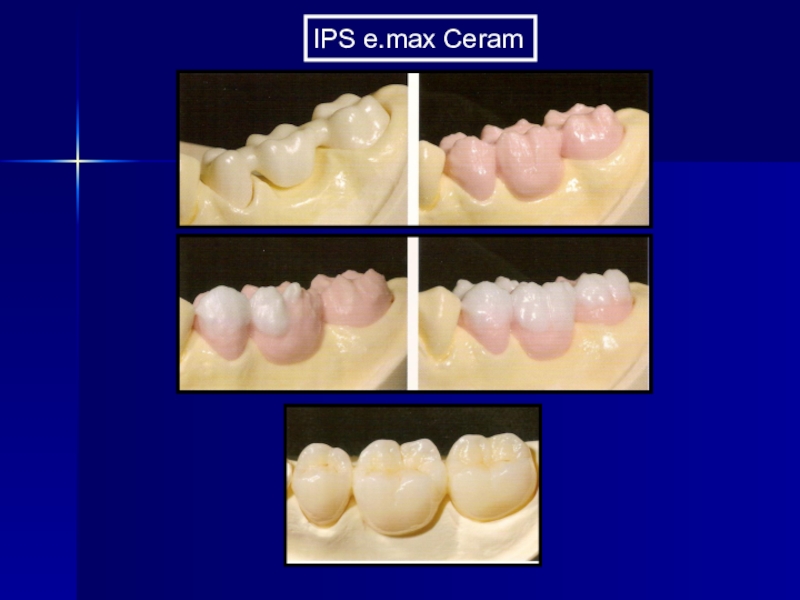

IPS e.max Ceram

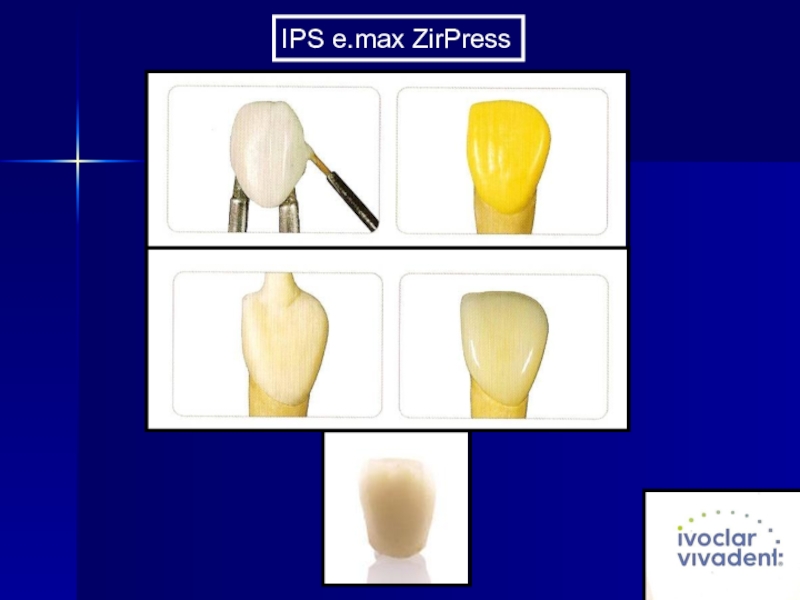

Слайд 49IPS e.max ZirPress

IPS e.max ZirPress

Слайд 50Сколы керамической облицовки

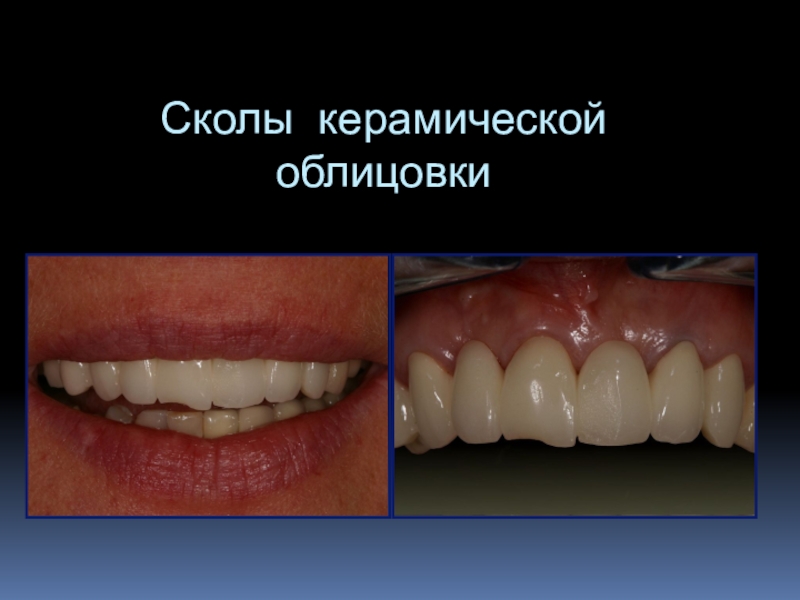

Сколы керамической облицовки

Слайд 54РАЗРАБОТКА НОВОГО ОТЕЧЕСТВЕННОГО МАТЕРИАЛА
НА ОСНОВЕ ДИОКСИДА ЦИРКОНИЯ

РАЗРАБОТКА НОВОГО ОТЕЧЕСТВЕННОГО МАТЕРИАЛА НА ОСНОВЕ ДИОКСИДА ЦИРКОНИЯ

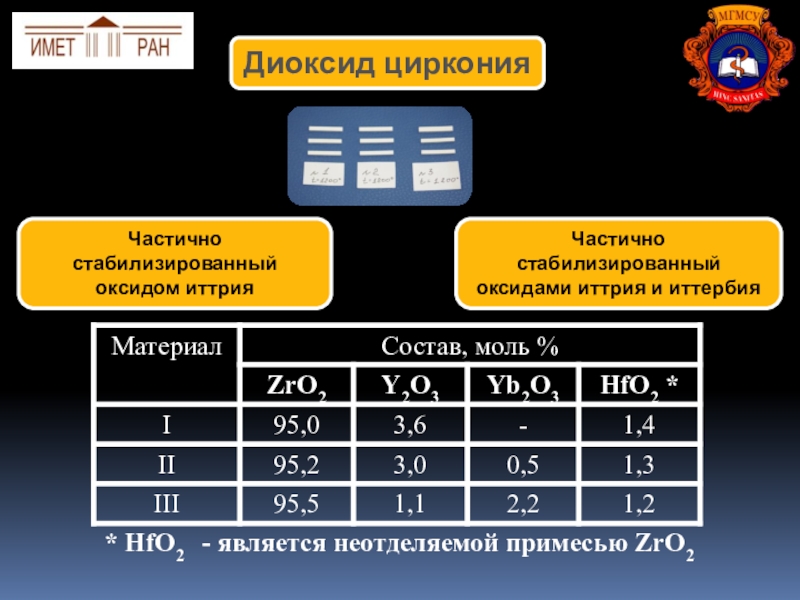

Слайд 55Диоксид циркония
Частично стабилизированный оксидом иттрия
Частично стабилизированный оксидами иттрия и иттербия
*

HfO2 - является неотделяемой примесью ZrO2

Диоксид цирконияЧастично стабилизированный оксидом иттрияЧастично стабилизированный оксидами иттрия и иттербия* HfO2  - является неотделяемой примесью ZrO2

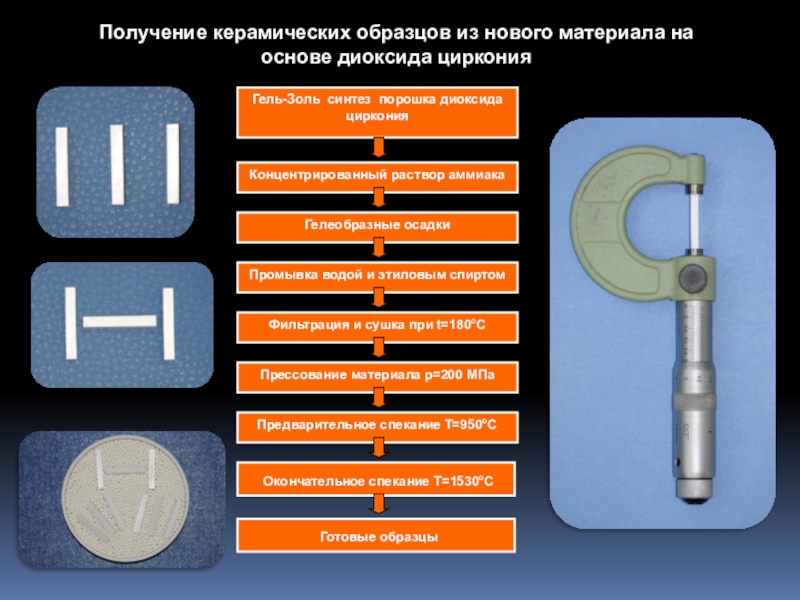

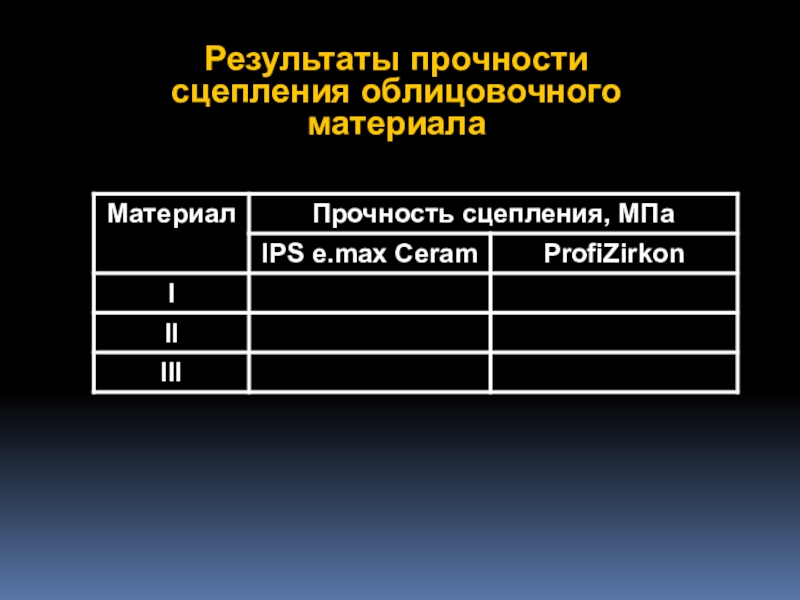

Слайд 56Получение керамических образцов из нового материала на основе диоксида циркония
Гель-Золь

синтез порошка диоксида циркония
Фильтрация и сушка при t=180°C
Концентрированный раствор

аммиака

Промывка водой и этиловым спиртом

Окончательное спекание Т=1530°C

Гелеобразные осадки

Предварительное спекание T=950°C

Прессование материала p=200 МПа

Готовые образцы

Получение керамических образцов из нового материала на основе диоксида цирконияГель-Золь синтез порошка диоксида циркония Фильтрация и сушка

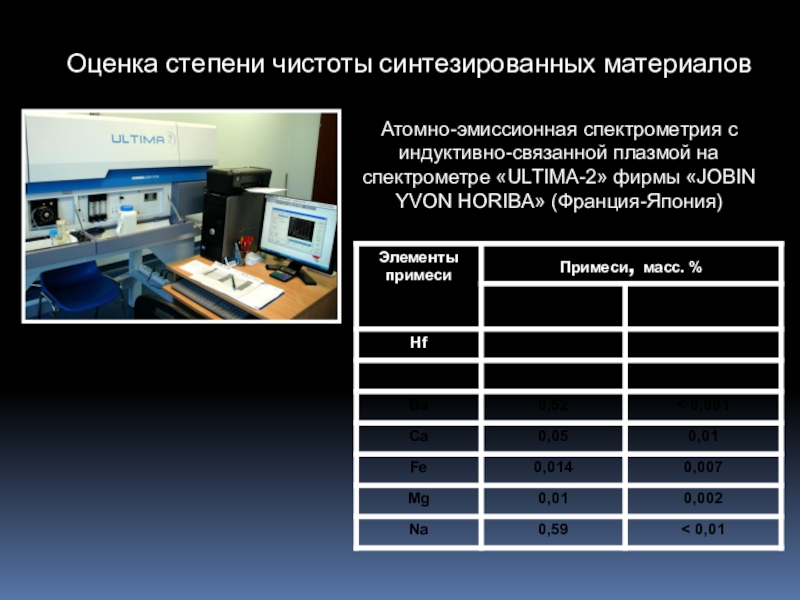

Слайд 57Оценка степени чистоты синтезированных материалов
Атомно-эмиссионная спектрометрия с индуктивно-связанной плазмой на

спектрометре «ULTIMA-2» фирмы «JOBIN YVON HORIBA» (Франция-Япония)

Оценка степени чистоты синтезированных материаловАтомно-эмиссионная спектрометрия с индуктивно-связанной плазмой на спектрометре «ULTIMA-2» фирмы «JOBIN YVON HORIBA» (Франция-Япония)

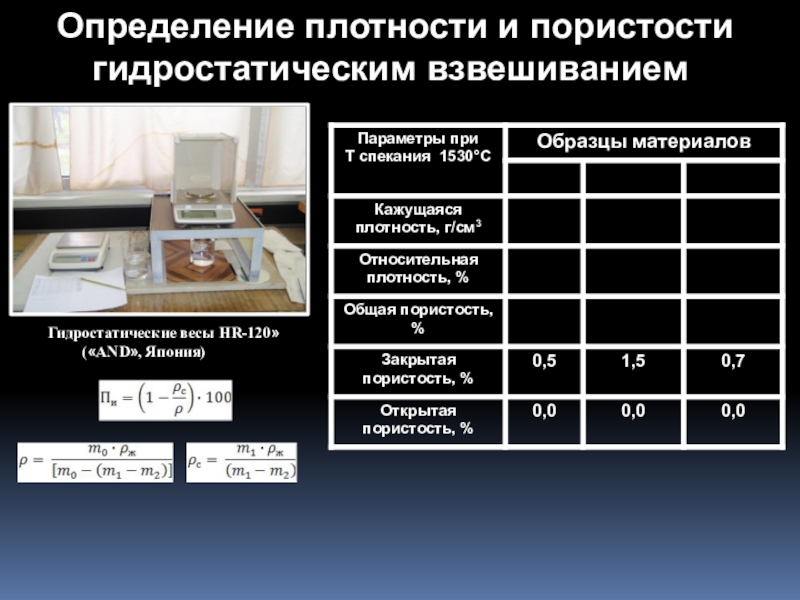

Слайд 58Определение плотности и пористости гидростатическим взвешиванием
Гидростатические весы HR-120» («AND», Япония)

Определение плотности и пористости гидростатическим взвешиваниемГидростатические весы HR-120» («AND», Япония)

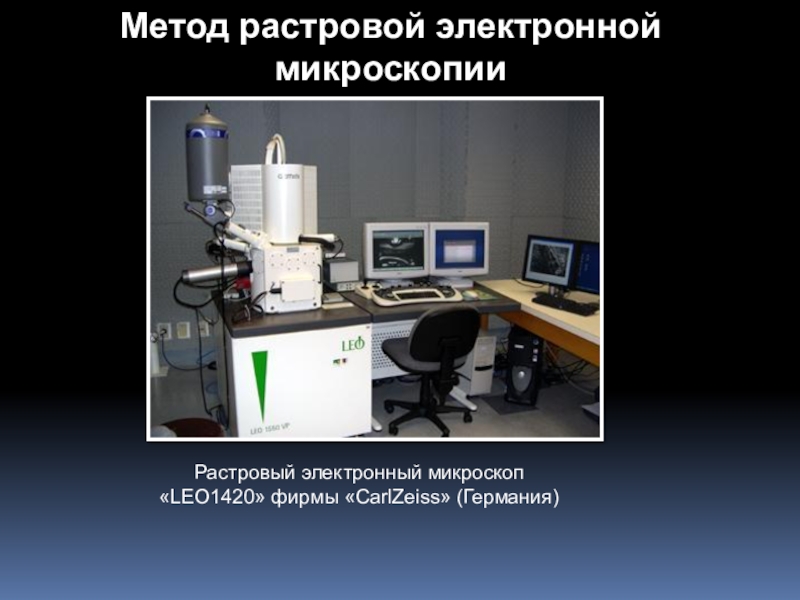

Слайд 59Метод растровой электронной микроскопии
Растровый электронный микроскоп «LEO1420» фирмы «CarlZeiss» (Германия)

Метод растровой электронной микроскопииРастровый электронный микроскоп «LEO1420» фирмы «CarlZeiss» (Германия)

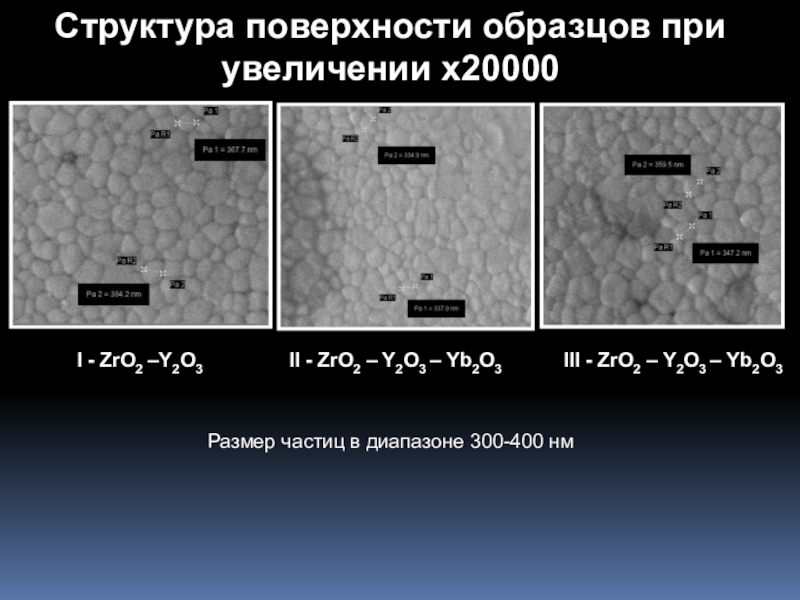

Слайд 60Размер частиц в диапазоне 300-400 нм
I - ZrO2 –Y2O3
II -

ZrO2 – Y2O3 – Yb2O3
III - ZrO2 – Y2O3 –

Yb2O3

Структура поверхности образцов при увеличении х20000

Размер частиц в диапазоне 300-400 нмI - ZrO2 –Y2O3II - ZrO2 – Y2O3 – Yb2O3III - ZrO2

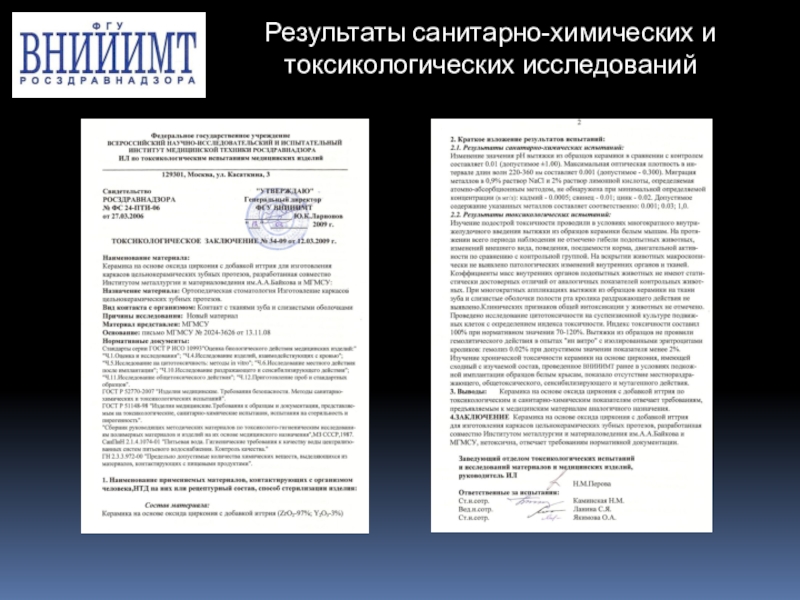

Слайд 61Результаты санитарно-химических и токсикологических исследований

Результаты санитарно-химических и токсикологических исследований

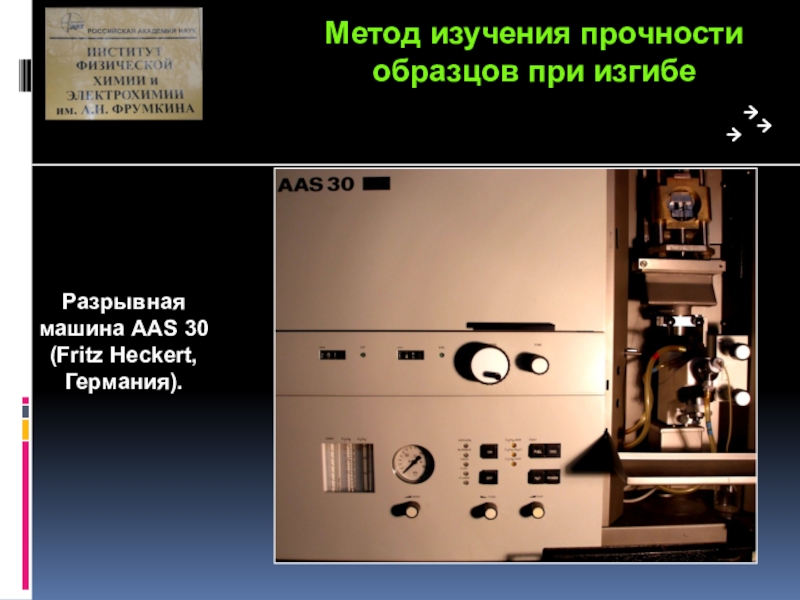

Слайд 62Метод изучения прочности образцов при изгибе





Разрывная машина ААS 30


(Fritz Heckert, Германия).

Метод изучения прочности образцов при изгибе Разрывная машина ААS 30 (Fritz Heckert, Германия).

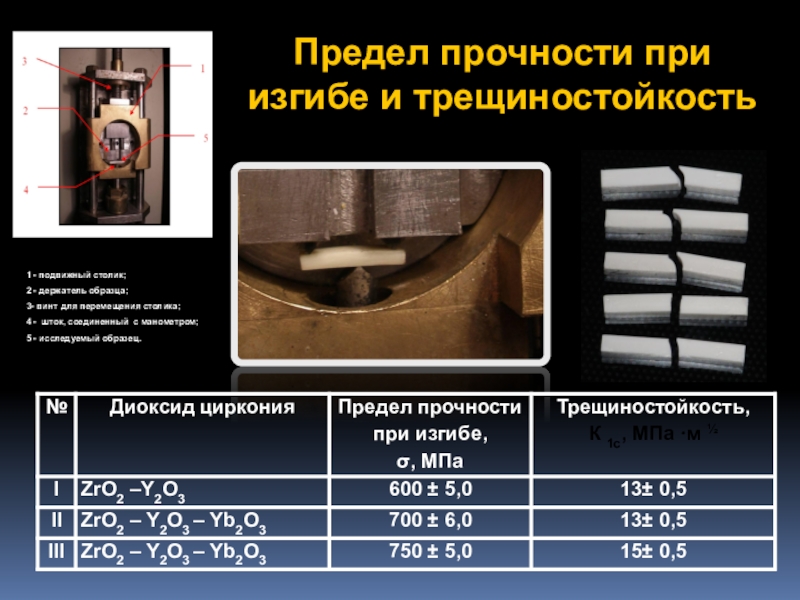

Слайд 63Предел прочности при изгибе и трещиностойкость
1 - подвижный столик;
2

- держатель образца;
3- винт для перемещения столика;
4 -

шток, соединенный с манометром;
5 - исследуемый образец.
Предел прочности при изгибе и трещиностойкость1 - подвижный столик; 2 - держатель образца; 3- винт для перемещения

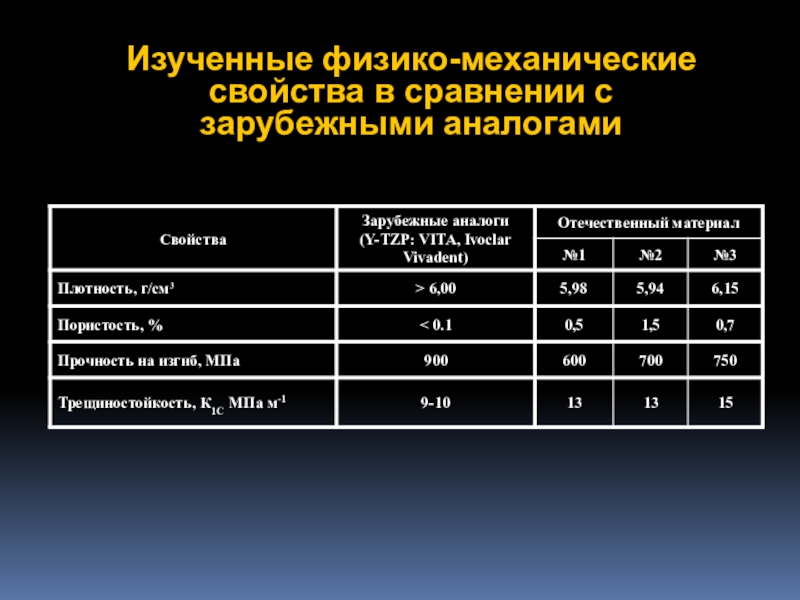

Слайд 64Изученные физико-механические свойства в сравнении с зарубежными аналогами

Изученные физико-механические свойства в сравнении с зарубежными аналогами

Слайд 65Прочность сцепления облицовочного материала

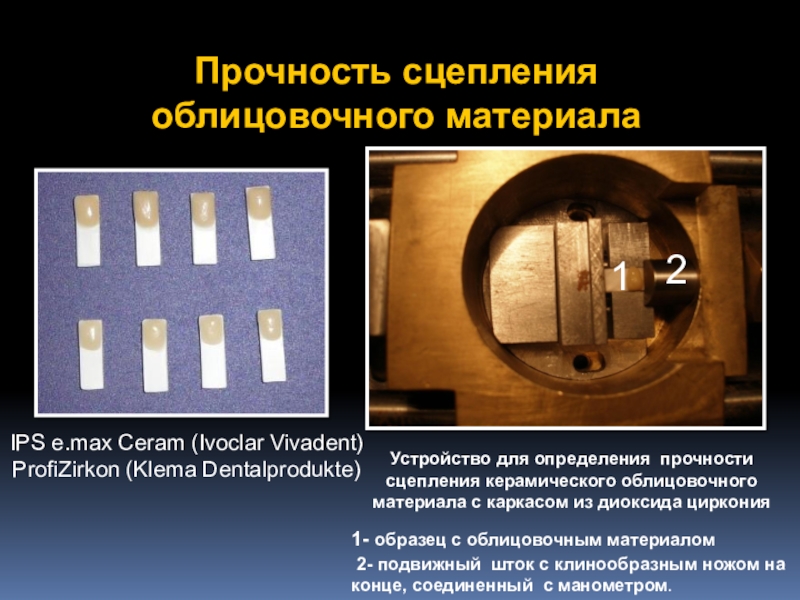

Устройство для определения прочности сцепления керамического облицовочного

материала с каркасом из диоксида циркония

1- образец с облицовочным

материалом
2- подвижный шток с клинообразным ножом на конце, соединенный с манометром.

IPS e.max Ceram (Ivoclar Vivadent)
ProfiZirkon (Klema Dentalprodukte)

1

Прочность сцепления облицовочного материалаУстройство для определения прочности сцепления керамического облицовочного материала с каркасом из диоксида циркония 1-

Слайд 66Результаты прочности сцепления облицовочного материала

Результаты прочности сцепления облицовочного материала

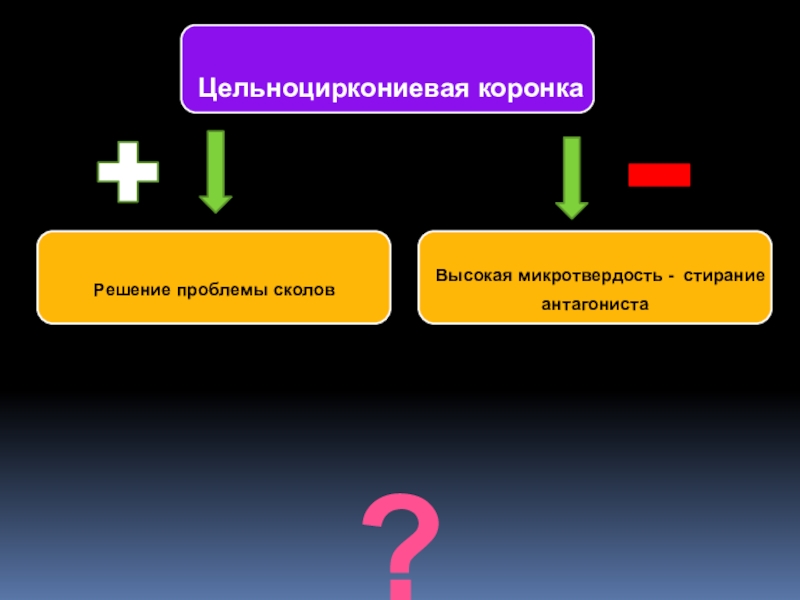

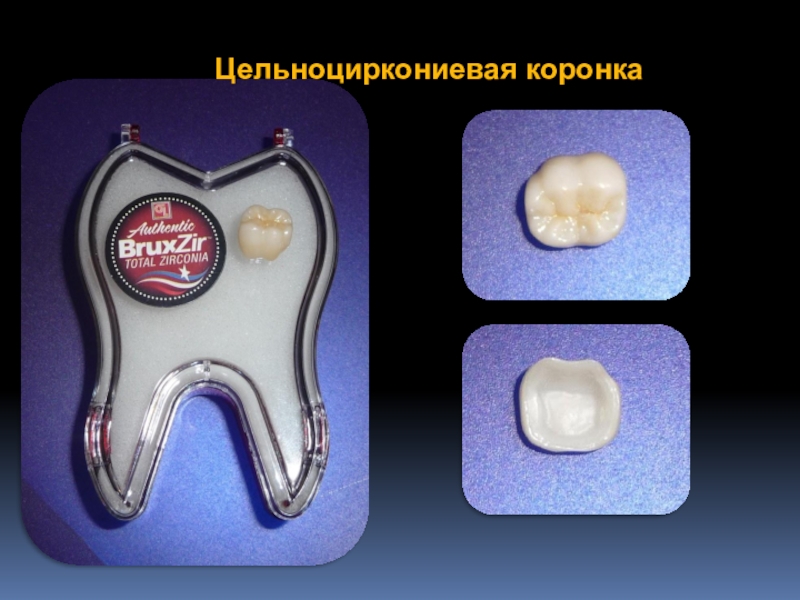

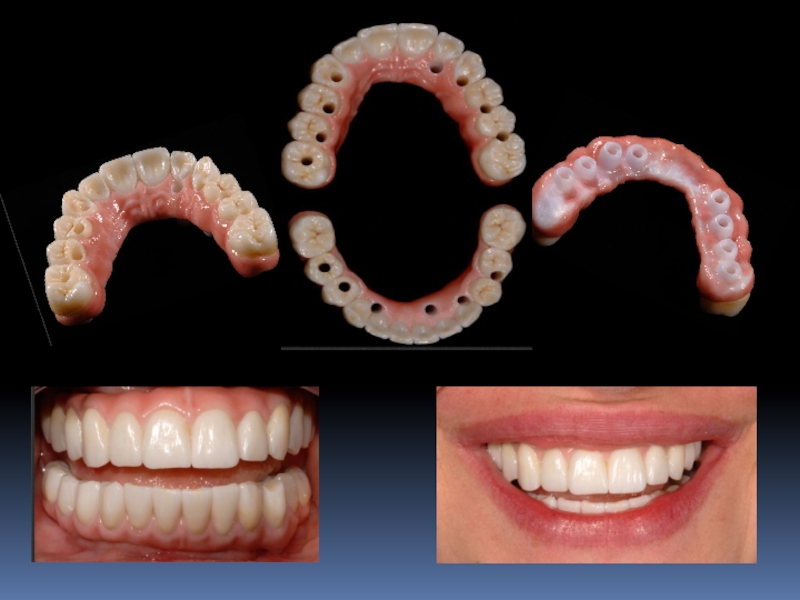

Слайд 68Цельноциркониевая коронка

Цельноциркониевая коронка

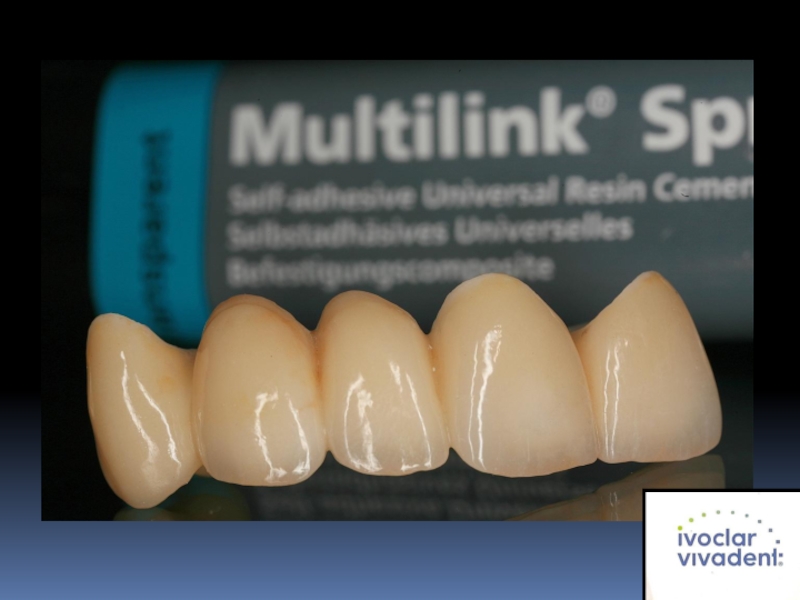

Слайд 80Поверхность протеза ZrO2
Не травиться плавиковой кислотой
Возможна обработка пескоструйным аппаратом
Покрывается праймером

Поверхность протеза ZrO2Не травиться плавиковой кислотойВозможна обработка пескоструйным аппаратомПокрывается праймером

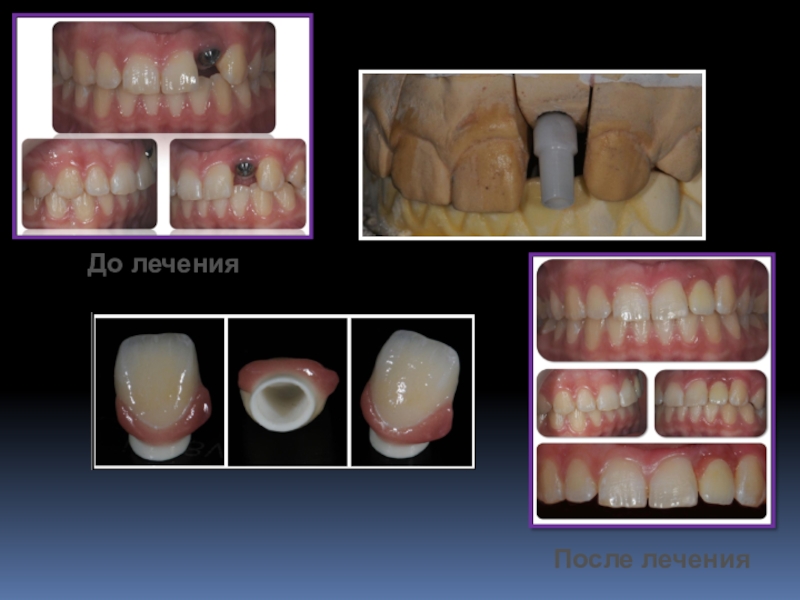

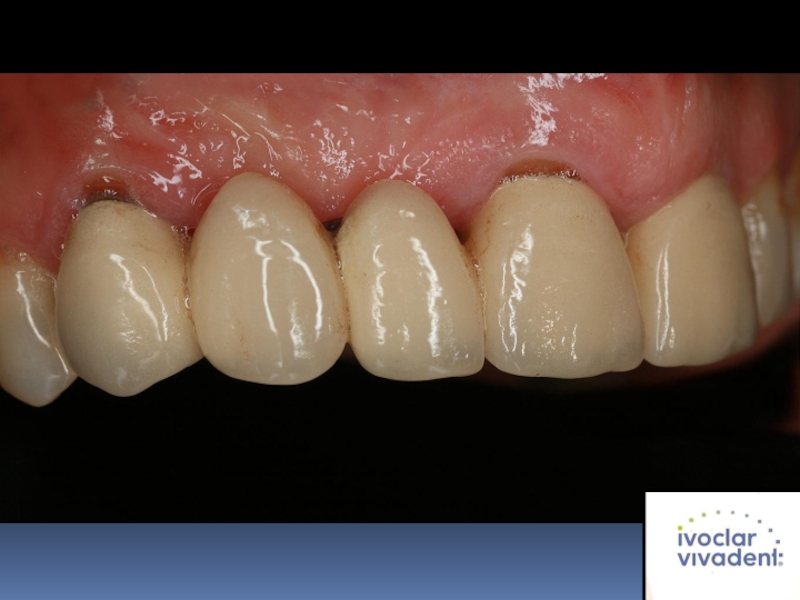

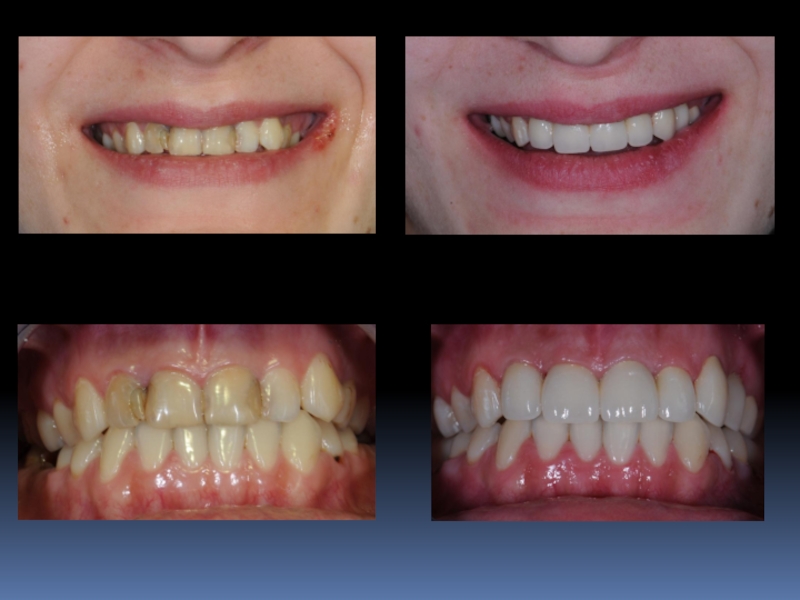

Слайд 85До лечения
После лечения

До леченияПосле лечения

Слайд 86Спасибо за внимание!

Спасибо за внимание!

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
