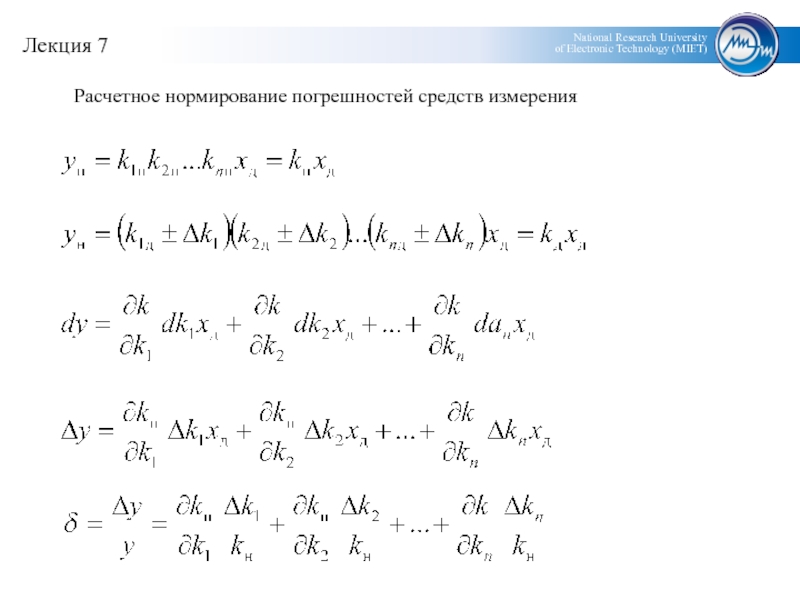

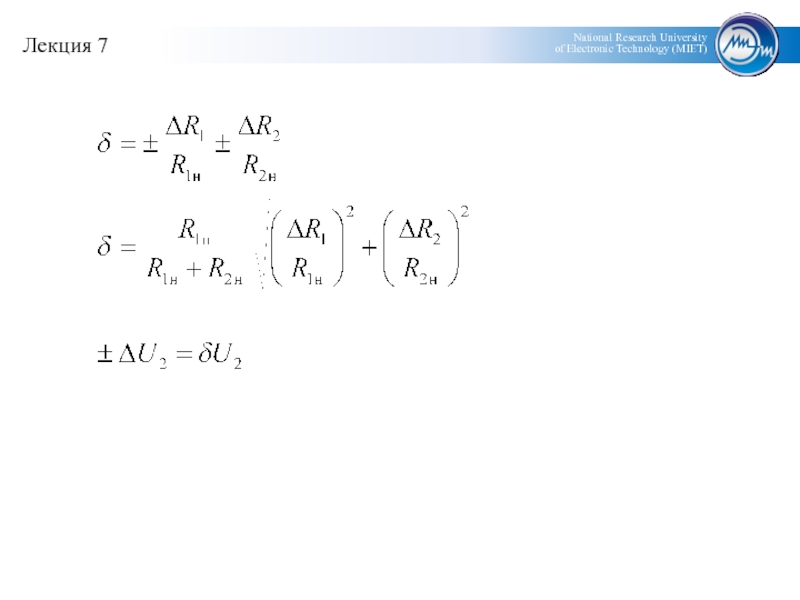

- 17. Расчетное нормирование погрешностей средств измерения

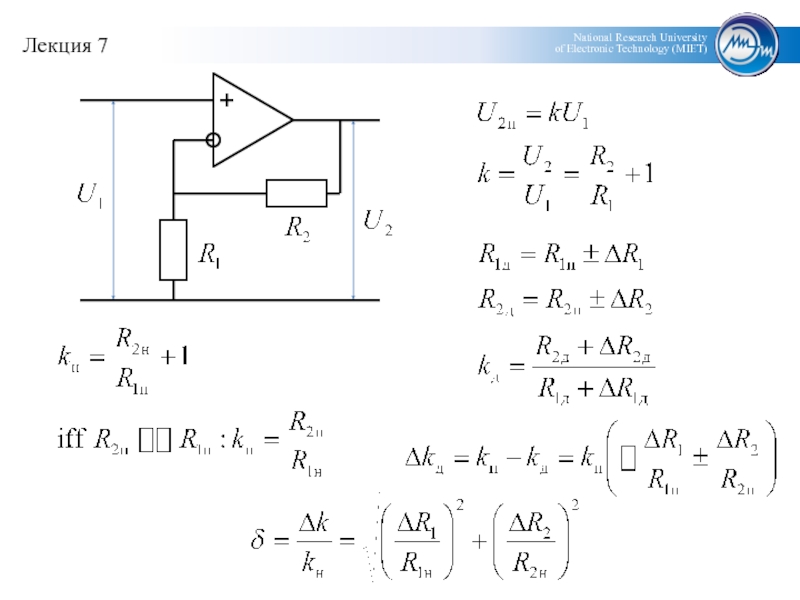

- 18. Слайд 18

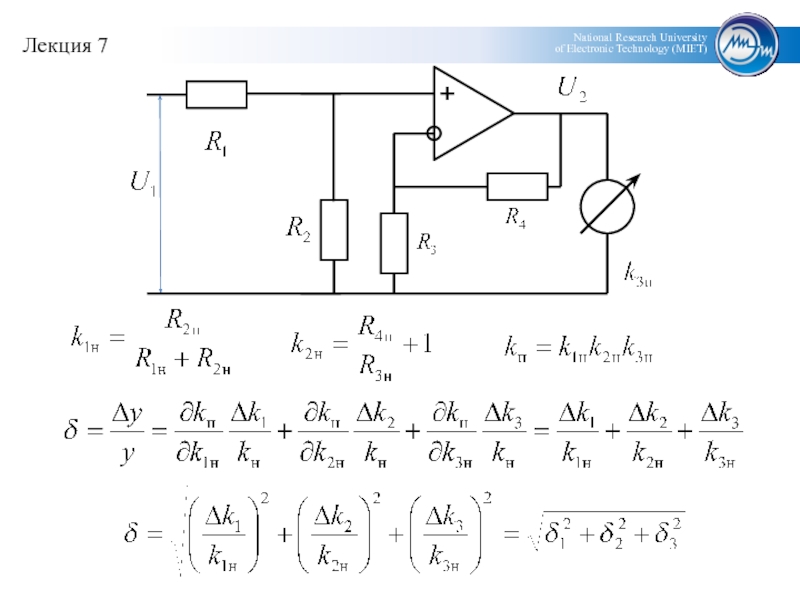

- 19. Слайд 19

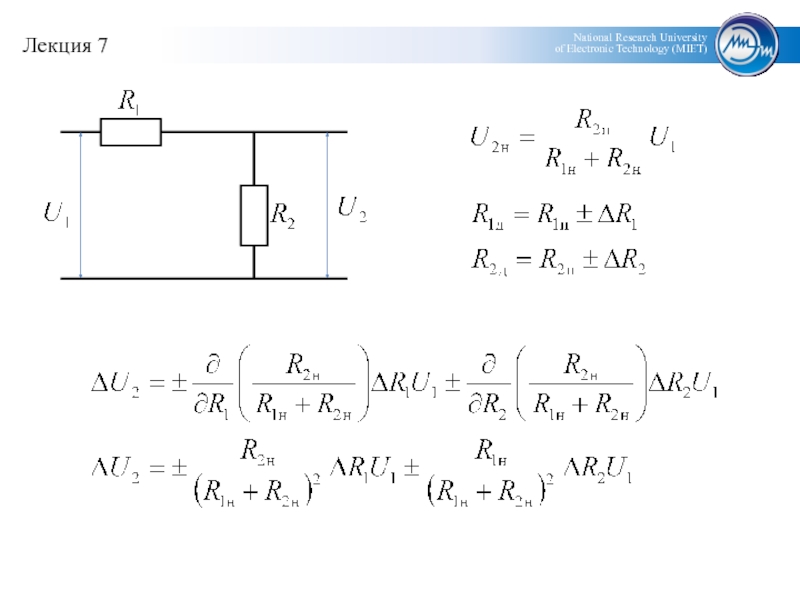

- 20. Слайд 20

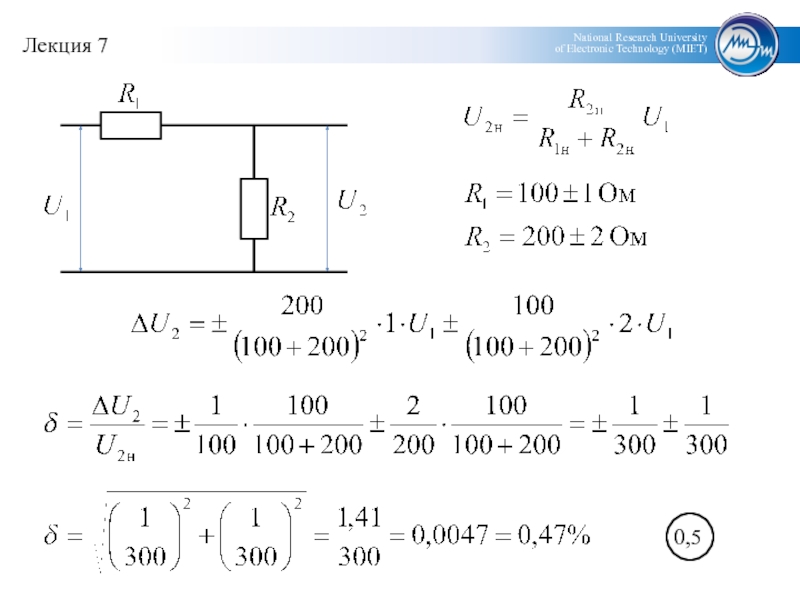

- 21. Слайд 21
- 22. Абсолютное значение погрешностиАддитивная составляющая погрешностиМультипликативная составляющая погрешностиГраница абсолютной погрешности

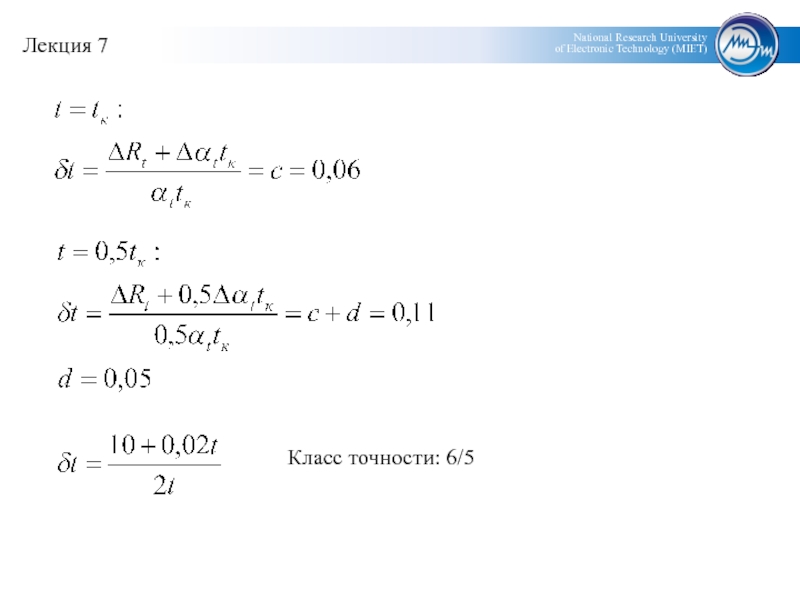

- 23. Класс точности: 6/5
- 24. ИсточникиОсновы метрологии. Бурдун Г.Д.ru.wikipedia.orgРМГ 29-99Основы метрологии и электрические измерения. Душин Е.М.
- 25. Скачать презентанцию
Класс точности СИКласс точности средств измерений – это обобщенная характеристика СИ, определяемая пределами допускаемых основных и дополнительных погрешностей, а так же другими свойствами СИ, влияющими на точность.Предел допускаемой погрешности СИ –
Слайды и текст этой презентации
Слайд 1
Метрология,
стандартизация и сертификация
Калеев Дмитрий Вячеславович
кафедра ВТ
Лекции 7
«Класс точности СИ.
Нормирование инструментальной погрешности»
Слайд 2

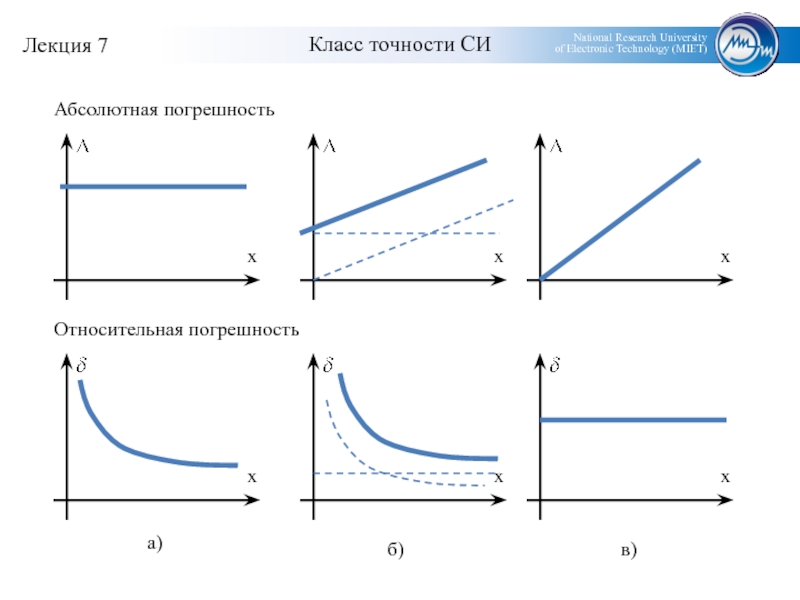

Класс точности СИ
Класс точности средств измерений – это обобщенная характеристика
СИ, определяемая пределами допускаемых основных и дополнительных погрешностей, а так
же другими свойствами СИ, влияющими на точность.Предел допускаемой погрешности СИ – наибольшая (без учета знака) погрешность, при которой СИ может быть признано годным и допущено к применению

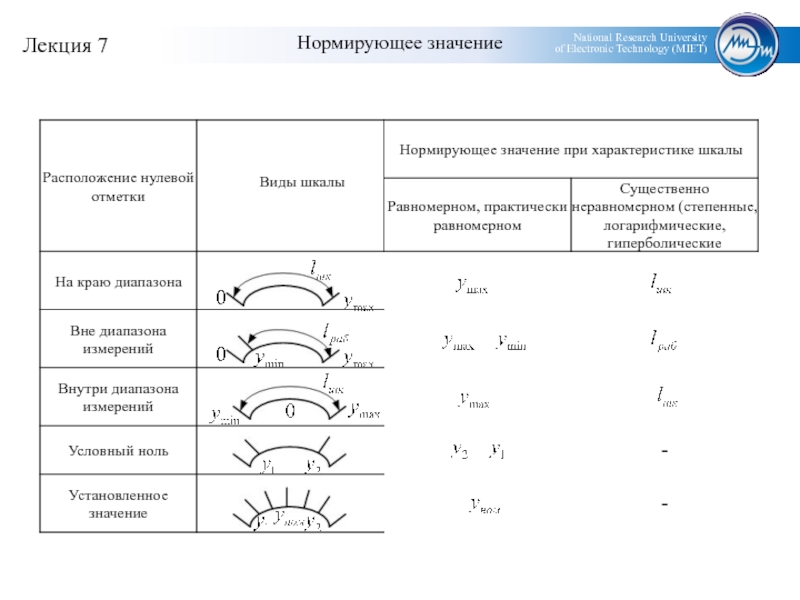

Слайд 5
Класс точности СИ

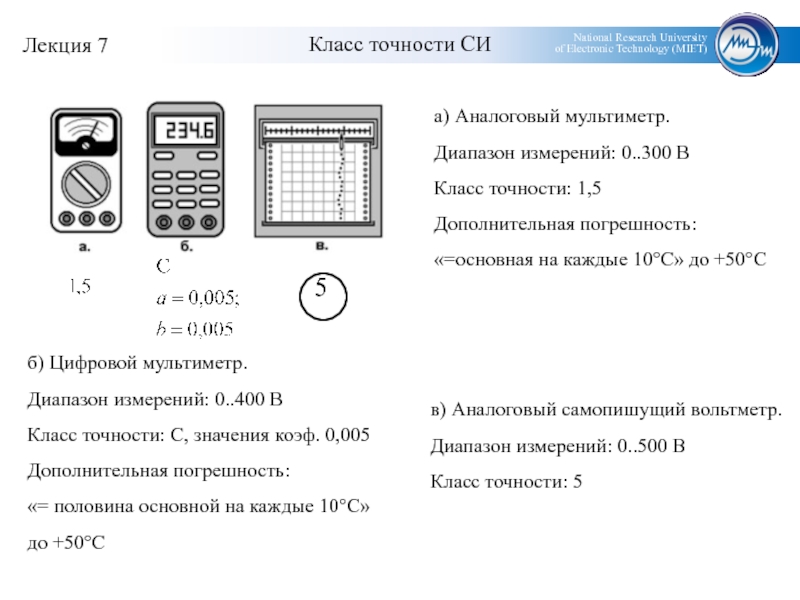

а) Аналоговый мультиметр.
Диапазон измерений: 0..300 В
Класс точности:
1,5
Дополнительная погрешность:
«=основная на каждые 10°С» до +50°С
б) Цифровой мультиметр.
Диапазон
измерений: 0..400 ВКласс точности: С, значения коэф. 0,005
Дополнительная погрешность:
«= половина основной на каждые 10°С»
до +50°С
в) Аналоговый самопишущий вольтметр.
Диапазон измерений: 0..500 В
Класс точности: 5
Слайд 7

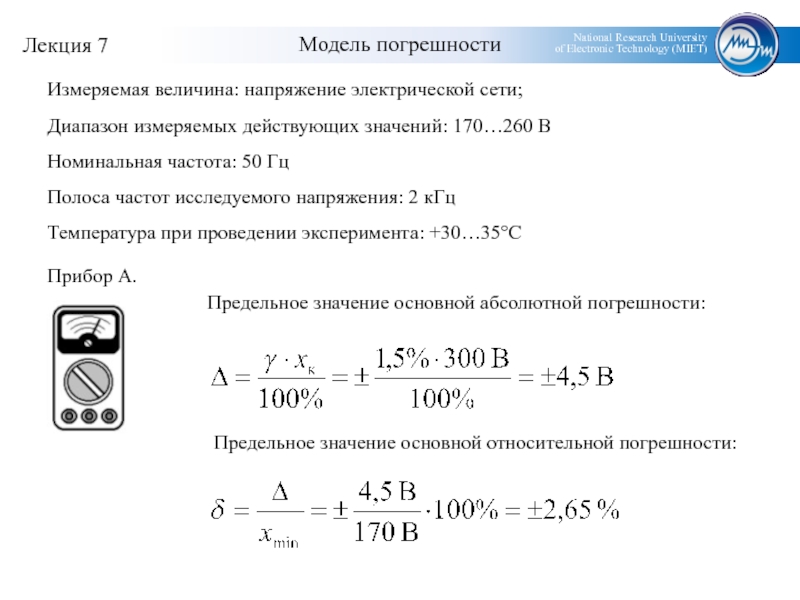

Модель погрешности
Измеряемая величина: напряжение электрической сети;
Диапазон измеряемых действующих значений:
170…260 В
Номинальная частота: 50 Гц
Полоса частот исследуемого напряжения: 2 кГц
Температура
при проведении эксперимента: +30…35°СПрибор А.
Предельное значение основной абсолютной погрешности:
Предельное значение основной относительной погрешности:
Слайд 8

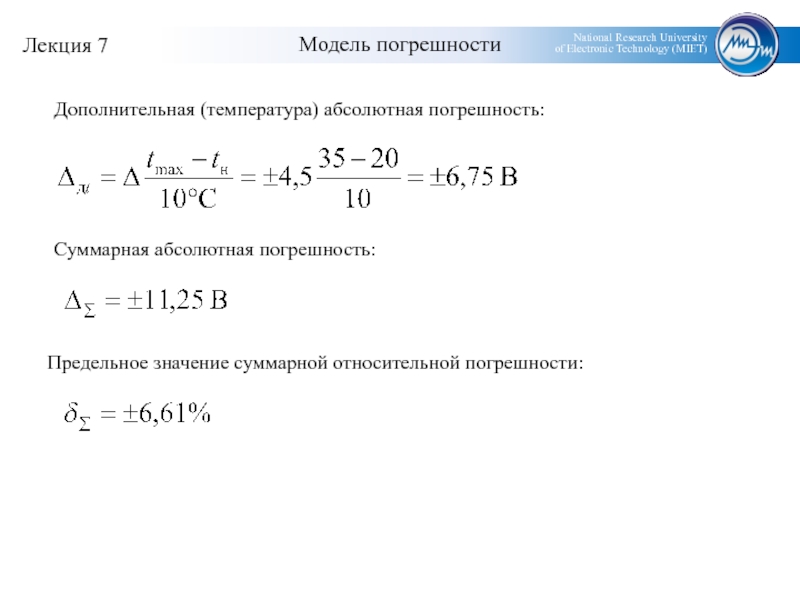

Модель погрешности
Дополнительная (температура) абсолютная погрешность:
Суммарная абсолютная погрешность:
Предельное значение суммарной относительной
погрешности:
Слайд 9
Модель погрешности
Предельные значения основной абсолютной погрешности:
Дополнительная (температура) абсолютная погрешность:
Слайд 10

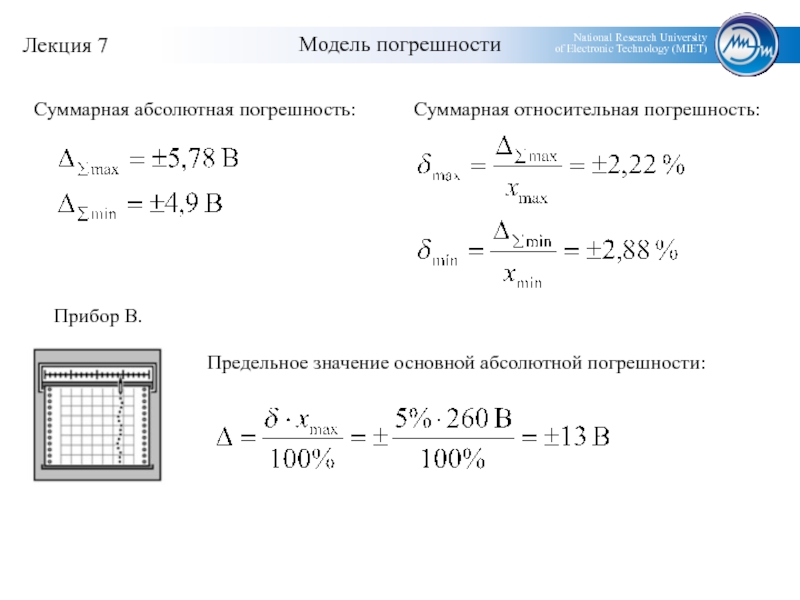

Модель погрешности
Предельное значение основной абсолютной погрешности:
Суммарная абсолютная погрешность:
Суммарная относительная погрешность:
Слайд 11

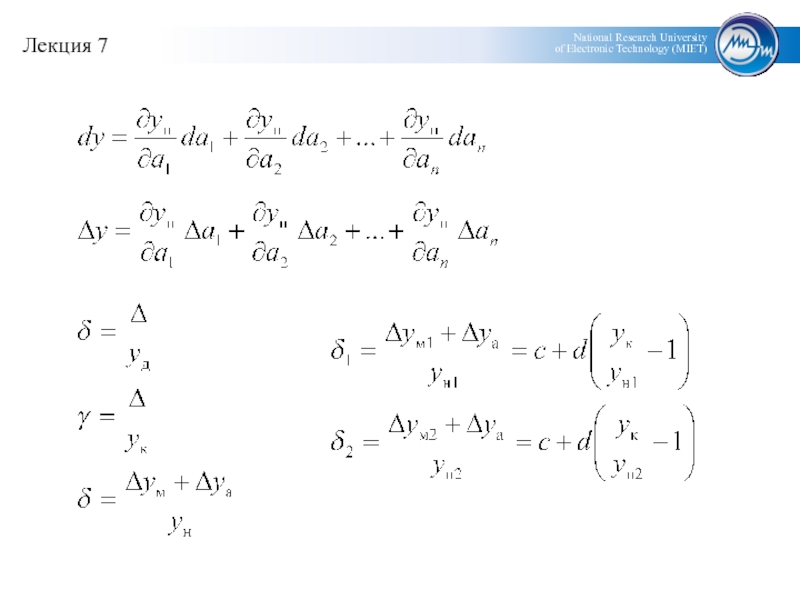

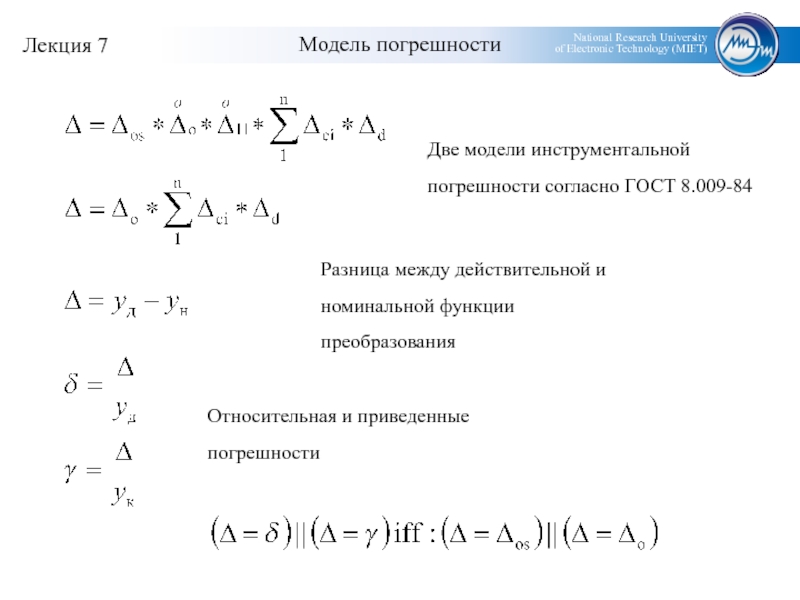

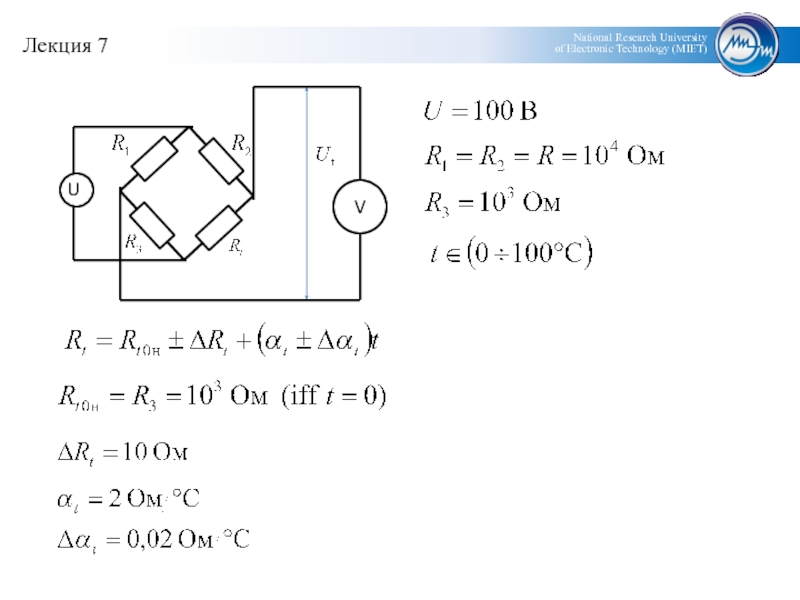

Модель погрешности
Две модели инструментальной
погрешности согласно ГОСТ 8.009-84
Разница между действительной
и номинальной функции преобразования
Относительная и приведенные погрешности
Слайд 22

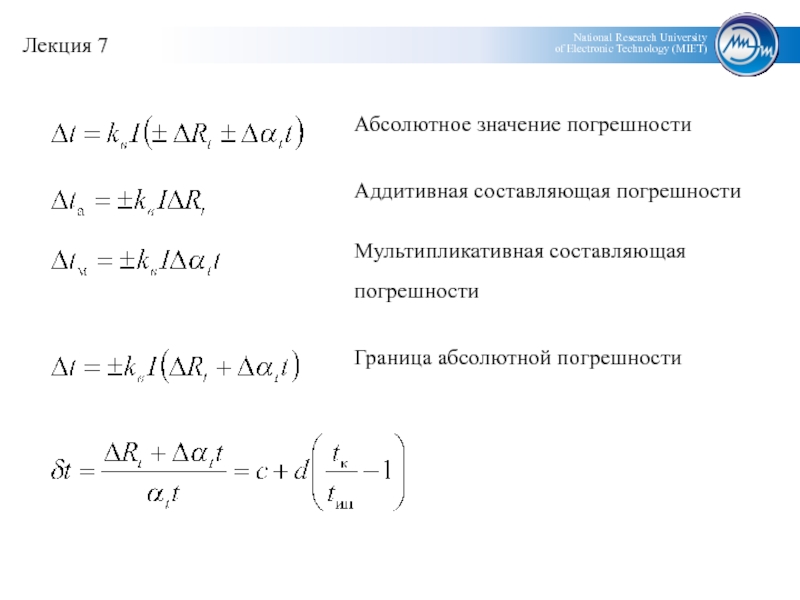

Абсолютное значение погрешности
Аддитивная составляющая погрешности
Мультипликативная составляющая погрешности
Граница абсолютной погрешности

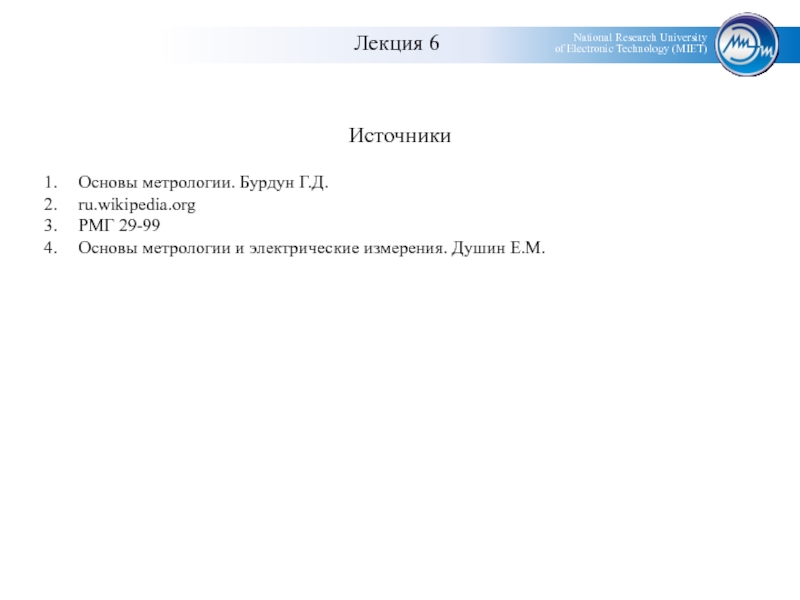

Слайд 24Источники
Основы метрологии. Бурдун Г.Д.
ru.wikipedia.org
РМГ 29-99
Основы метрологии и электрические измерения. Душин
Е.М.
