классификация кинематических пар
Содержание
- 1. классификация кинематических пар
- 2. Класс 5 i=5 Класс 3 i=3 Класс 4 i=4 Класс 1 i=1 Класс 2 i=2
- 3. Высшие и низшие кинематические пары. Низшей
- 4. Свойства высших кинематических пар:1. Точка P движется по циклоиде.2. Точка P движется по эвольвенте.Траектории не совпадают.
- 5. Структурная формула для плоского мех-ма.f=3(n-1) – 2P5
- 6. Формула определения степени подвижности для мех-ма.f=3(n-1) –
- 7. Скачать презентанцию

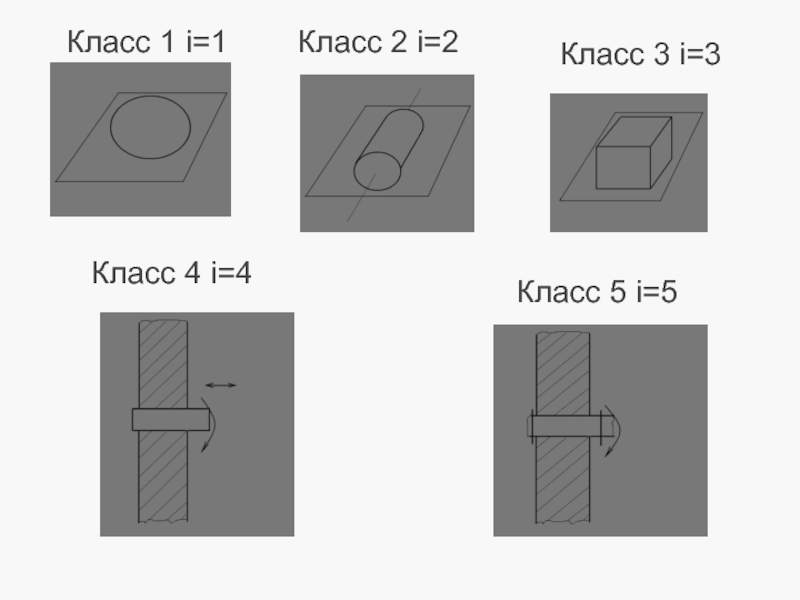

Класс 5 i=5 Класс 3 i=3 Класс 4 i=4 Класс 1 i=1 Класс 2 i=2
Слайды и текст этой презентации

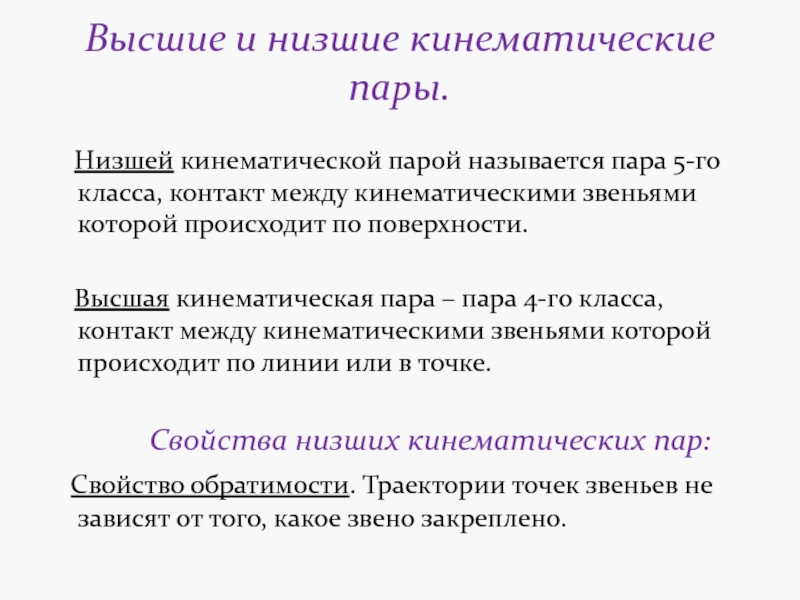

Слайд 3Высшие и низшие кинематические пары.
Низшей кинематической парой называется
пара 5-го класса, контакт между кинематическими звеньями которой происходит по
поверхности.Высшая кинематическая пара – пара 4-го класса, контакт между кинематическими звеньями которой происходит по линии или в точке.
Свойства низших кинематических пар:
Свойство обратимости. Траектории точек звеньев не зависят от того, какое звено закреплено.

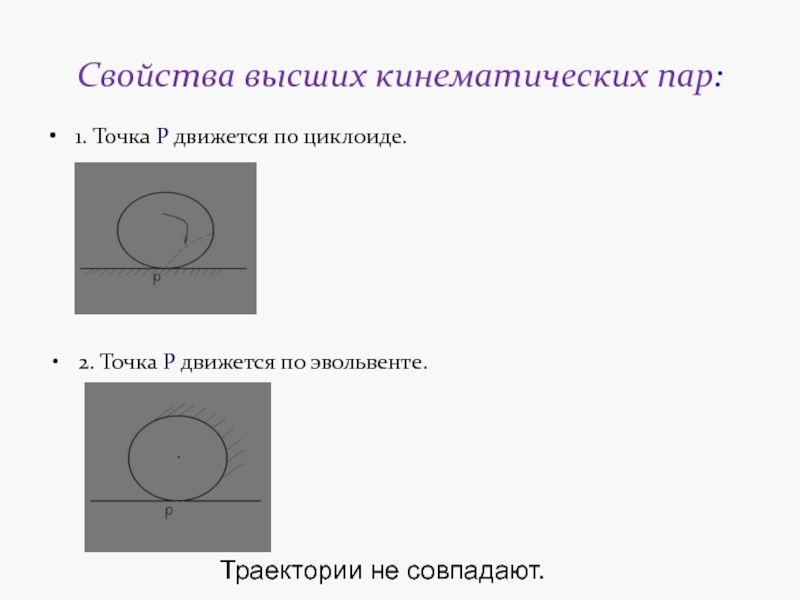

Слайд 4Свойства высших кинематических пар:
1. Точка P движется по циклоиде.
2. Точка
P движется по эвольвенте.
Траектории не совпадают.

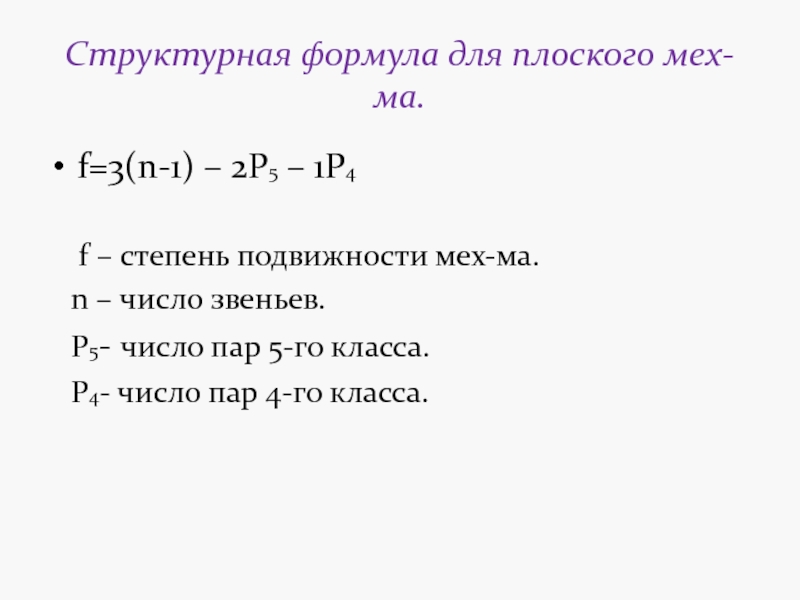

Слайд 5Структурная формула для плоского мех-ма.
f=3(n-1) – 2P5 – 1P4
f – степень подвижности мех-ма.
n – число
звеньев.P5- число пар 5-го класса.
P4- число пар 4-го класса.

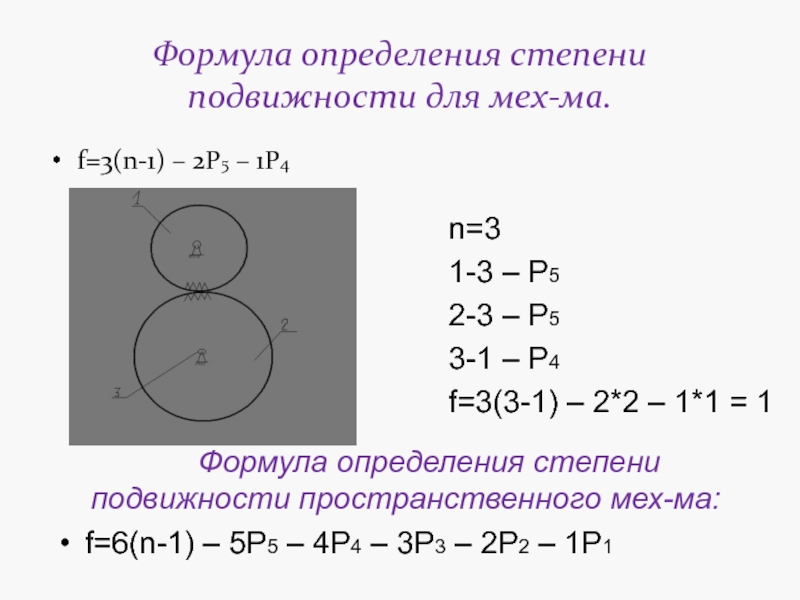

Слайд 6Формула определения степени подвижности для мех-ма.
f=3(n-1) – 2P5 – 1P4
n=3
1-3
– P5
2-3 – P5
3-1 – P4
f=3(3-1) – 2*2 – 1*1
= 1 Формула определения степени подвижности пространственного мех-ма:
f=6(n-1) – 5P5 – 4P4 – 3P3 – 2P2 – 1P1
