Слайд 108/16/2019
Оборудование отрасли. Лк 3
КЛАССИФИКАЦИЯ ПЕЧАТНЫХ МАШИН
Манаков В.П.
Кафедра инженерной и компьютерной
графики
ХНУРЭ
ЛЕКЦИЯ 17
ХНУРЕ, кафедра ІКГ,
Тел. 7021-378, e-mail: lnas@bars.net.ua
Узлы и
механизмы
полиграфического оборудования
Слайд 208/16/2019
Оборудование отрасли. Лк 3

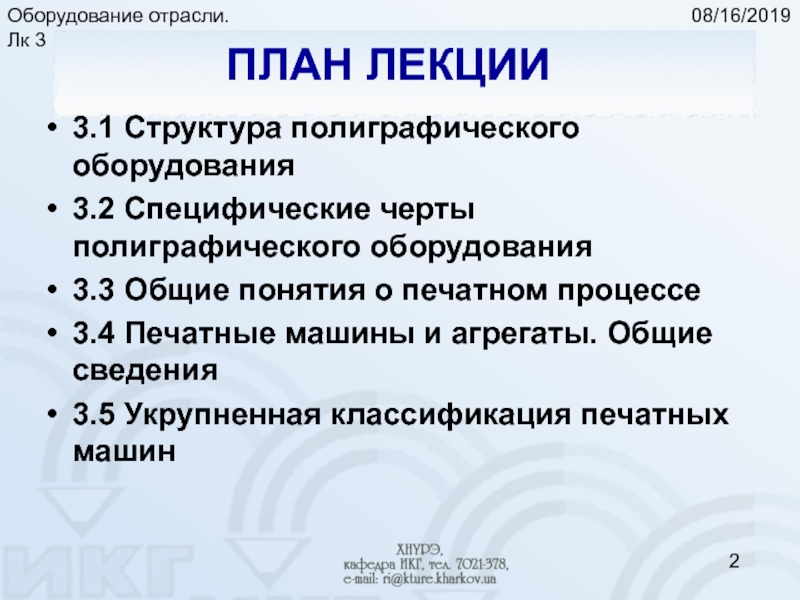

ПЛАН ЛЕКЦИИ
3.1 Структура полиграфического оборудования
3.2 Специфические черты
полиграфического оборудования
3.3 Общие понятия о печатном процессе
3.4 Печатные машины и
агрегаты. Общие сведения
3.5 Укрупненная классификация печатных машин
Слайд 308/16/2019
Оборудование отрасли. Лк 3
ПРИМЕНЯЕМЫЕ СОКРАЩЕНИЯ
ТП – технологический процесс;
ЗМ – запечатываемый
материал;
ПФ – печатная форма;
ФЦ – формный цилиндр;
ОЦ – офсетный цилиндр;
ПЦ
– печатный цилиндр
Слайд 408/16/2019
Оборудование отрасли. Лк 3

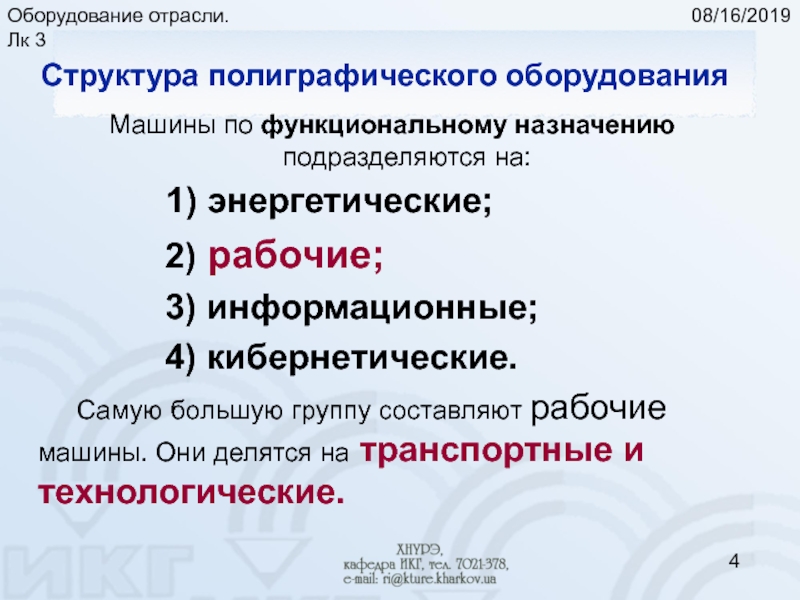

Структура полиграфического оборудования
Машины по функциональному назначению
подразделяются на:
1)
энергетические;
2) рабочие;
3) информационные;
4) кибернетические.
Самую большую группу составляют рабочие машины. Они делятся на транспортные и технологические.
Слайд 508/16/2019
Оборудование отрасли. Лк 3
Технологические машины
- это рабочие машины,
в которых преобразование материала состоит в изменении свойств, формы и
положения объекта обработки.
В полиграфическом оборудовании бумаги, краски, картон, ткани, фотоматериалы и многие другие материалы преобразуются в печатную продукцию.
Слайд 608/16/2019
Оборудование отрасли. Лк 3
УКРУПНЕННАЯ СТРУКТУРА ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ
Слайд 708/16/2019
Оборудование отрасли. Лк 3
ФИЗИЧЕСКИЙ ПРИНЦИП ДЕЙСТВИЯ
По
физическому принципу действия исполнительные системы полиграфических машин подразделяются на механические,
электромеханические, электронные, фотомеханические, оптические, лазерные, электронно-вычислительные.
Особое место занимают различные пневматические, гидравлические и термические устройства.
Слайд 808/16/2019
Оборудование отрасли. Лк 3
По степени концентрации
технологических операций
полиграфическое оборудование
подразделяется на:
аппараты, установки, станки, машины-полуавтоматы, автоматы, агрегаты, автоматические поточные линии.
Слайд 908/16/2019
Оборудование отрасли. Лк 3
По принципам агрегатирования:
–однопозиционные машины,
–
однопоточные многопозиционные,
– многопоточные многопозиционные машины,
– машины линейного и роторного
типов.
Слайд 1008/16/2019
Оборудование отрасли. Лк 3

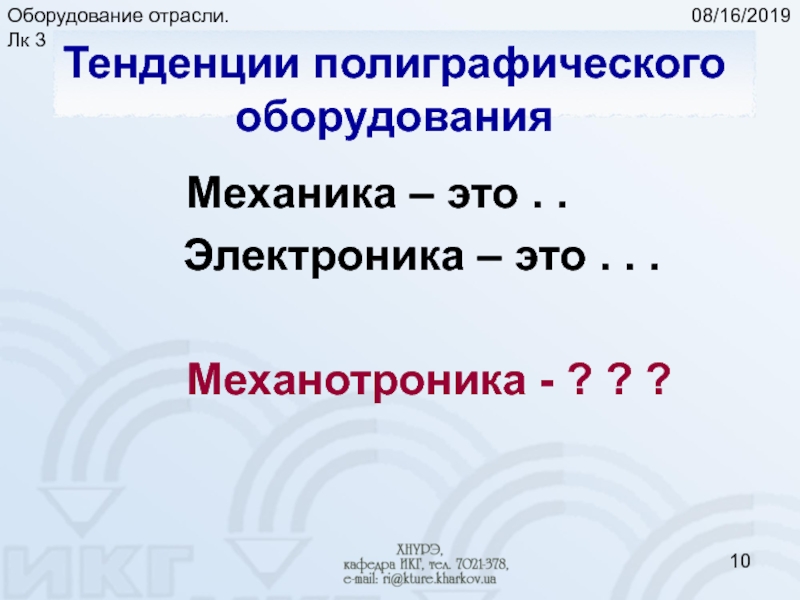

Тенденции полиграфического оборудования
Механика – это . .
Электроника – это . . .
Механотроника - ? ? ?
Слайд 1108/16/2019
Оборудование отрасли. Лк 3
МЕХАНОТРОНИКА
В последние годы занимает особое
место в системах управления технологических машин. Сначала она использовалась при
проектировании робототехнических устройств и металлообрабатывающих станков с ЧПУ.
В настоящее время — применяется при проектировании самого разнообразного оборудования, в том числе современного полиграфического.
Слайд 1208/16/2019
Оборудование отрасли. Лк 3
Основной принцип механотроники
заключается в проектировании технологической машины
как единого целого, без разделения машины на функциональные узлы, выпуск
которых обеспечивается серийным производством. При этом предполагаются максимальная степень встраиваемости в технологическую машину электродвигателей, измерительных устройств, управляющих вычислительных систем, а также разработка специализированных компонентов, органически вписывающихся в единую конструкцию.
Слайд 1308/16/2019
Оборудование отрасли. Лк 3
Второй важнейший принцип механотроники
отказ от понятия
«главного двигателя» и распределение энергии через систему механических передач и
редукторов. В результате технологические машины становятся многодвигательными, синхронизация и согласование рабочих фаз отдельных двигателей осуществляется развитой системой управления, как правило, замыкаемой через управляющий компьютер.
Слайд 1408/16/2019
Оборудование отрасли. Лк 3
МЕХАНОТРОНИКА
предполагает наличие развитой контрольно-измерительной (сенсорной) системы, встроенной
в технологическую машину. Непременным условием является также высокая степень автоматизации,
минимизирующей вмешательство обслуживающего персонала не только в рабочие, но и в подготовительные и заключительные (переналадочные) режимы работы технологической машины.
Слайд 1508/16/2019
Оборудование отрасли. Лк 3
МЕХАНОТРОНИКА - это
Современный подход в проектировании высокоавтоматизированного
оборудования как единого целого, без разделения на функциональные узлы, с
максимальным использованием автономных двигателей, контрольно-измерительных устройств, вычислительных систем и других компонентов, органически вписывающихся в конструкцию
Слайд 1608/16/2019
Оборудование отрасли. Лк 3
МЕХАНОТРОНИКА
позволяет значительно снизить количество деталей в машине
за счет усложнения электронных и электронно-механических компонентов, что приводит к
уменьшению массы и габаритов машины.
приводит к уменьшению механических и электрических соединений, что снижает уровень внутренних шумов и позволяет увеличить скорость рабочих режимов.
Высокая степень автоматизации снижает требования к квалификации операторов, уменьшает число операторов на единицу оборудования, сокращает время на переналадочные операции, обеспечивает адекватную реакцию на современные тенденции в издательско-полиграфической отрасли,
Слайд 1708/16/2019
Оборудование отрасли. Лк 3
Оборотная сторона
стоимость оборудования, построенного на основе принципов
механотроники, выше стоимости традиционного;
срок жизнедеятельности электронных систем пока ниже,
чем механических (5-7 лет против 10-15) и для их обслуживания требуется высококвалифицированный персонал
Слайд 1808/16/2019
Оборудование отрасли. Лк 3
СОСТАВ ПЕЧАТНОЙ МАШИНЫ
В 1980 печатная машина состояла
примерно на 80% из механических
и на 20% из электронных
компонентов управления
Сегодня машины состоят на 45% из механики, на 35% из электроники и на 20% из программного обеспечения
Слайд 1908/16/2019
Оборудование отрасли. Лк 3
НОВЫЕ ВИДЫ ЭЛЕКТРОДВИГАТЕЛЕЙ (ЭД)
• ЭД, способные работать
в режиме «опрокидывания»;
• ЭД, способные работать в старт-стопном режиме с
частотой до 40 и более включений в минуту, снабженные тормозом, а также агрегаты «двигатель-редуктор» на базе таких двигателей, в том числе двухскоростные;
• бесконтактные (вентильные) двигатели;
• линейные магнитные двигатели;
• мощные электромагниты, работающие со значительной частотой и мягкой остановкой якоря.
Слайд 2008/16/2019
Оборудование отрасли. Лк 3
ОСОБЕННОСТИ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ
широкая номенклатура машин;
относительная
малосерийность;
основное технологическое назначение: обработка материалов, отличающихся повышенной нестабильностью номинальных физических
параметров.
Слайд 2108/16/2019
Оборудование отрасли. Лк 3
ГОСТ 4.353-85
Регламентирует систему показателей качества полиграфического
оборудования. Предназначен для качественной оценки изделий полиграфического машиностроения. Стандарт содержит
номенклатуру и численные значения комплексных базовых показателей качества (БПК) в виде их «весовых» коэффициентов:
Слайд 2208/16/2019
Оборудование отрасли. Лк 3
Базовые показатели качества (ГОСТ 4.353-85)
1. технико-эксплуатационные.........0,40
2.
надежности.....................................0,15
3. технологичности...........................0,10
4. стандартизации и унификации…0,15
5. эргономические.............................0,10
6. эстетические…...............................0,10
Слайд 2308/16/2019
Оборудование отрасли. Лк 3

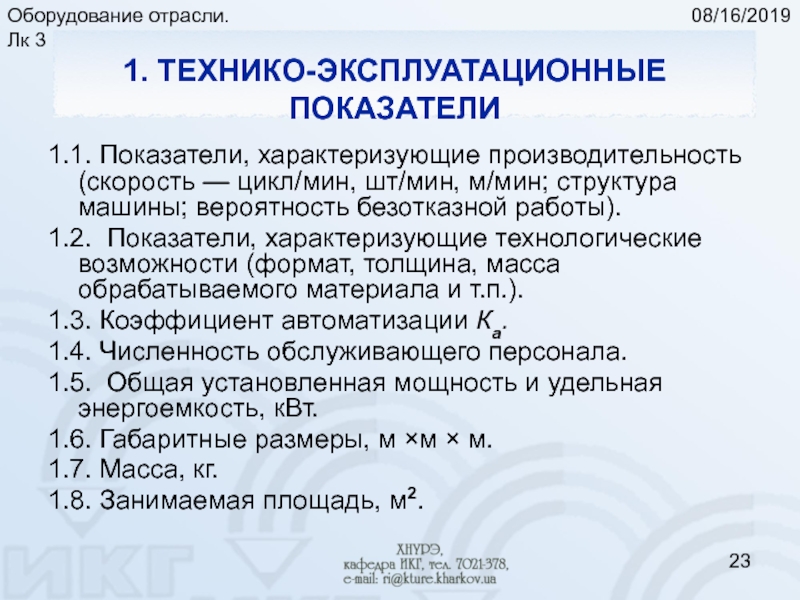

1. ТЕХНИКО-ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ
1.1. Показатели, характеризующие производительность (скорость
— цикл/мин, шт/мин, м/мин; структура машины; вероятность безотказной работы).
1.2. Показатели,
характеризующие технологические возможности (формат, толщина, масса обрабатываемого материала и т.п.).
1.3. Коэффициент автоматизации Ка.
1.4. Численность обслуживающего персонала.
1.5. Общая установленная мощность и удельная энергоемкость, кВт.
1.6. Габаритные размеры, м ×м × м.
1.7. Масса, кг.
1.8. Занимаемая площадь, м2.
Слайд 2408/16/2019
Оборудование отрасли. Лк 3
2. ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Слайд 2508/16/2019
Оборудование отрасли. Лк 3
3. ПОКАЗАТЕЛИ ТЕХНОЛОГИЧНОСТИ
Слайд 2608/16/2019
Оборудование отрасли. Лк 3
4. ПОКАЗАТЕЛИ СТАНДАРТИЗАЦИИ И УНИФИКАЦИИ
Слайд 2708/16/2019
Оборудование отрасли. Лк 3
5. ЭРГОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
Слайд 2808/16/2019
Оборудование отрасли. Лк 3
6. ЭСТЕТИЧЕСКИЕ ПОКАЗАТЕЛИ
Слайд 2908/16/2019
Оборудование отрасли. Лк 3
Основные операции ТП
нанесение краски на печатную форму;
подача ЗМ в зону печатания и выравнивание его относительно ПФ
(в офсетной печати относительно резинотканевой пластины);
создание контакта и давления между ПФ и ЗМ (в офсетной печати – между ПФ, ОЦ и ПЦ);
отделение оттиска от ПФ или ОЦ и вывод его из зоны печатания для наложения последующих красок или непосредственно в приемное устройство;
приемка готовых оттисков – укладывание листов в стопу или сматывание бумажного полотна в рулон.
Слайд 3008/16/2019
Оборудование отрасли. Лк 3
СТРУКТУРА ПЕЧАТНОЙ МАШИНЫ
Общая классификация печатных машин
*
Структурная схема
печатной машины
Печатные машины в зависимости от своей конст- рукции выполняют
дополнительные операции.
Слайд 3108/16/2019
Оборудование отрасли. Лк 3
Назначение, структура и общая классификация печатных машин
Печатные машины и агрегаты. Общие сведения
Оборудование отрасли
*
Автоматические печатные машины (агрегаты)
различают: ► по конструкции;
► по способу печати;
► по виду получаемой продукции;
► по применяемому для запечатыва- ния материалу (бумага, полимерная пленка и т.д.) и др. признакам.
Образец автоматической печатной машины
Слайд 3208/16/2019
Оборудование отрасли. Лк 3
Назначение, структура и общая классификация печатных машин
Укрупненная классификация печатных машин
Оборудование отрасли
*
Более общая классификация печатных машин:
► по
способу печати;
► по геометрии формной и давящей поверхностей;
► по наличию (отсутствию) промежуточного цилиндра;
► по виду подаваемого запечатываемого материала;
► в зависимости от формата;
► по числу запечатываемых за один прогон сторон;
► по числу краскооттисков, наносимых за один прогон;
► по степени автоматизации.
Слайд 3308/16/2019
Оборудование отрасли. Лк 3
Назначение, структура и общая классификация печатных машин
Укрупненная классификация печатных машин
Оборудование отрасли
*
Сравнение листовых машин с рулонными:
листовая бумага перед печатанием определенное время приобретает определенную влажность;
+
бумажный лист не подвержен влиянию внешних сил;
+
на листовых машинах можно печатать на бумаге различного формата и толщины;
+
отходы бумаги сравнительно невелики.
+
сравнительно невысокая скорость;
сложность построения двусторонних много- красочных машин;
Слайд 3408/16/2019
Оборудование отрасли. Лк 3
Назначение, структура и общая классификация печатных машин
Укрупненная классификация печатных машин
Оборудование отрасли
*
Сравнение рулонных офсетных машин с листовыми:
высокая скорость печатания в пределах одного рулона;
+
сравнительно низкая стоимость рулонной бумаги;
+
простота построения (без дополнительных механизмов);
+
колебания бумажного полотна, возникающие при раз- мотке рулонов;
каждая остановка рулонной машины вызывает потерю бумаги, находящейся в машине;
формат печатной продукции может быть из- менен только по ширине бумажного полотна.
Слайд 3508/16/2019
Оборудование отрасли. Лк 3
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
Общая классификация печатных машин
*
ОСНОВНАЯ
Полянский Н.Н. Основи
полиграфического производства: Уч. для полигр. спец. вузов – 2-е изд.
дополн. и перераб. М.: Книга, 1991. – 350 с.
Чехман Я.Л., Сенкусь В.Т., Бирбраер Е.Г. Печатные машины. – М.: Книга, 1987.
Захаров А.Г. и др. Офсетные печатные машины. – М.: Книга, 1975.
Митрофанов В.П. и др. Печатное оборудование./ Учебн. – МГУП «Мир книги», 1999.
Волкова Л.А. Издательско-полиграфическая техника и технология./ Учебн. – МГУП «Мир книги», 1999.
Тексти лекцій з курсу “Обладнання галузі” для студентів спеціальності “Видавничо-поліграфічна справа”/ Упоряд. В. П. Манаков – Харків: ХНУРЕ, 2003. – 176 с. – Рос. мовою.
Слайд 3608/16/2019
Оборудование отрасли. Лк 3
Назначение, структура и общая классификация печатных машин
Контрольные вопросы
Оборудование отрасли
*
♦ Дайте определение печатанию.
♦ Назовите основные признаки печатного
процесса.
♦ Какие способы перехода краски на бумагу вы знаете?
♦ Назовите важнейшие факторы печатного процесса.
♦ От чего зависит закрепление краски на оттиске?
♦ Какие способы сушки оттисков вы знаете?
♦ Сравните листовые печатные машины с рулонными.
Слайд 3708/16/2019
Оборудование отрасли. Лк 3
ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
Оборудование отрасли
*
Контрольные вопросы
♦ Назовите основные
процессы производства печатной продукции.
♦ Какие виды линий используются в полиграфии?
♦
Какие виды печати вы знаете?
