Классификация САПР по целевому назначениюСистемы САD (Computer Aided Design)Системы MСАD (Computer Aided Design)Creo (PTC), CATIA (Dassault Systemes), NX (Siemens PLM Software)AutoCAD, Autodesk Inventor (Autodesk), Solid Works (Dassault Systemes), Solid Edge (Siemens

Слайды и текст этой презентации

Слайд 1Классификация САПР
По целевому назначению
По уровню сложности объектов проектирования
По степени специализации
По

степени автоматизации
По уровню комплектности

Классификация САПРПо целевому назначениюПо уровню сложности объектов проектированияПо степени специализацииПо степени автоматизацииПо уровню комплектности

Слайд 2Классификация САПР по целевому назначению
Системы САD (Computer Aided Design)
Системы MСАD

(Computer Aided Design)
Creo (PTC), CATIA (Dassault Systemes), NX (Siemens PLM

Software)
AutoCAD, Autodesk Inventor (Autodesk), Solid Works (Dassault Systemes), Solid Edge (Siemens PLM), Компас 3D (Аскон), T-flex CAD (Топ системы)

Системы AEC САD (Architecture Engineering and Consruction Computer Aided Design)
ArchiCAD (Graphisoft), Revit (Autodesk)

Системы EDA (Electronic Design Automation) Pcad
Классификация САПР по целевому назначениюСистемы САD (Computer Aided Design)Системы MСАD (Computer Aided Design)Creo (PTC), CATIA (Dassault Systemes),

Слайд 3Системы САE (Computer Aided Engineering)
ANSYS, Simulation Multiphisics, COSMOS, MSC Nastran
Системы

PDM(Product Data Management)
Autodesk Vault, PTC Windchill
Системы PLM(Product Lifecycle Management)
Системы САM

(Computer Aided Manufacturing)

Системы САPP (Computer Aided Process Planning)
Technomatics (Siemens PLM Systemes), Delmia (Dassault Systemes)

Системы САE (Computer Aided Engineering)ANSYS, Simulation Multiphisics, COSMOS, MSC NastranСистемы PDM(Product Data Management)Autodesk Vault, PTC WindchillСистемы PLM(Product

Слайд 4Классификация САПР по уровню сложности
САПР высокого уровня (тяжелые САПР)
САПР среднего

уровня (средние САПР)
САПР низкого уровня (легкие САПР)
Классификация САПР по степени

специализации

Универсальные САПР
Специализированные САПР

Классификация САПР по уровню сложностиСАПР высокого уровня (тяжелые САПР)САПР среднего уровня (средние САПР)САПР низкого уровня (легкие САПР)Классификация

Слайд 5Компоненты САПР
Математическое обеспечение
Программное обеспечение
Техническое обеспечение
Лингвистическое обеспечение
Информационное обеспечение

Компоненты САПРМатематическое обеспечениеПрограммное обеспечениеТехническое обеспечениеЛингвистическое обеспечениеИнформационное обеспечение

Слайд 6Техническое обеспечение САПР
Персональный компьютер
Сетевое оборудование
Устройства ввода графической информации
Устройства вывода графической

информации

Техническое обеспечение САПРПерсональный компьютерСетевое оборудованиеУстройства ввода графической информацииУстройства вывода графической информации

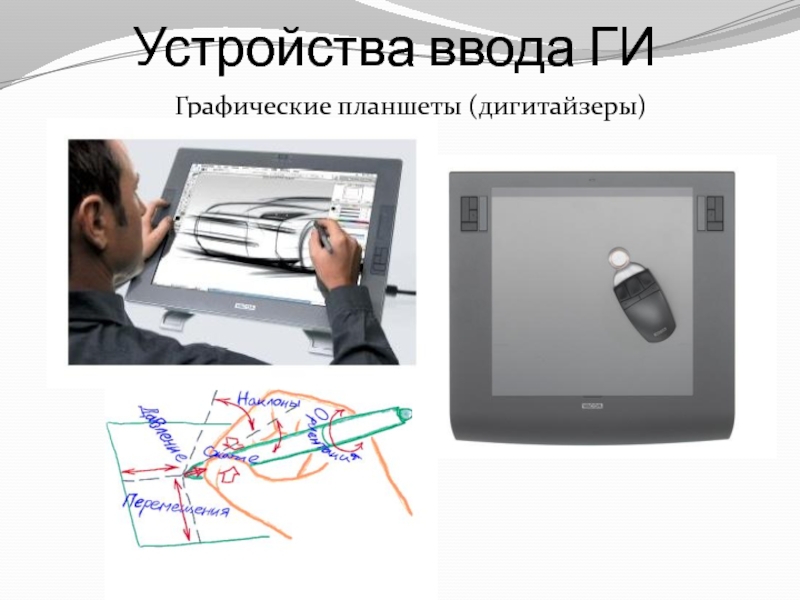

Слайд 7Устройства ввода ГИ
Графические планшеты (дигитайзеры)

Устройства ввода ГИГрафические планшеты (дигитайзеры)

Слайд 8Устройства ввода ГИ

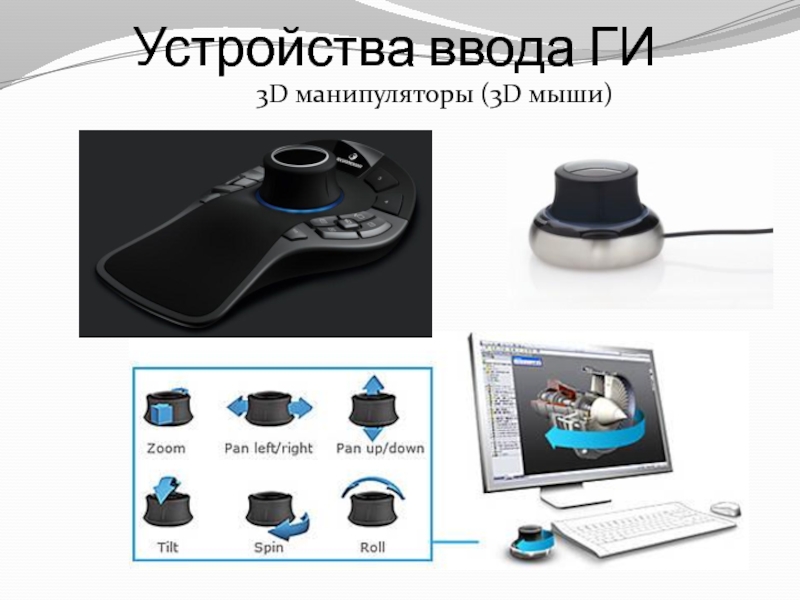

3D манипуляторы (3D мыши)

Устройства ввода ГИ3D манипуляторы (3D мыши)

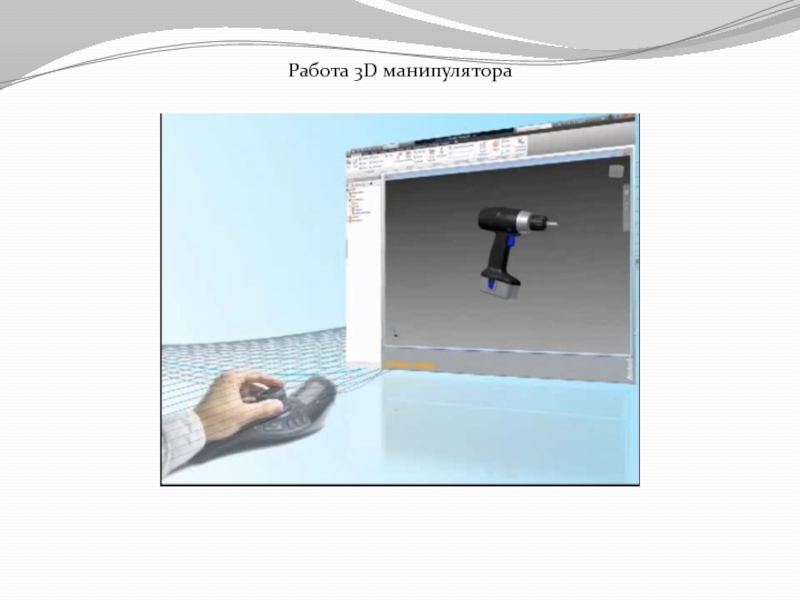

Слайд 9Работа 3D манипулятора

Работа 3D манипулятора

Слайд 10Устройства ввода ГИ
3D сканеры
Контактные
Бесконтактные
Активные
Пассивные
Контактное сканирование
Лазерное сканирование
Фотограмметрический метод
2D сканеры
Планшетные
Барабанные

Устройства ввода ГИ3D сканерыКонтактныеБесконтактныеАктивныеПассивныеКонтактное сканированиеЛазерное сканированиеФотограмметрический метод2D сканерыПланшетныеБарабанные

Слайд 11Устройства вывода ГИ


Плоттеры
Перьевые
Струйные
Лазерные
3D печать (быстрое прототипирование)
Лазерная
Струйная
Лазерная стерео-литография
Селективное лазерное спекание
Лами-нирова-ние
Отверждение охлаждением

расплава
Отверждение склеиванием
порошка

Устройства вывода ГИПлоттерыПерьевыеСтруйныеЛазерные3D печать (быстрое прототипирование)ЛазернаяСтруйнаяЛазерная стерео-литографияСелективное лазерное спеканиеЛами-нирова-ниеОтверждение охлаждением расплаваОтверждение склеиваниемпорошка

Слайд 12Устройства вывода ГИ

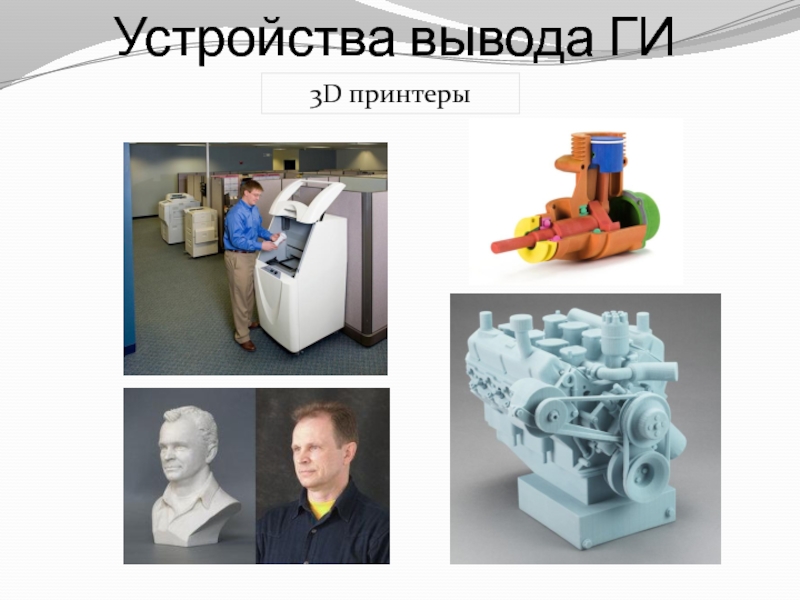

3D принтеры

Устройства вывода ГИ3D принтеры

Слайд 13Устройства вывода ГИ

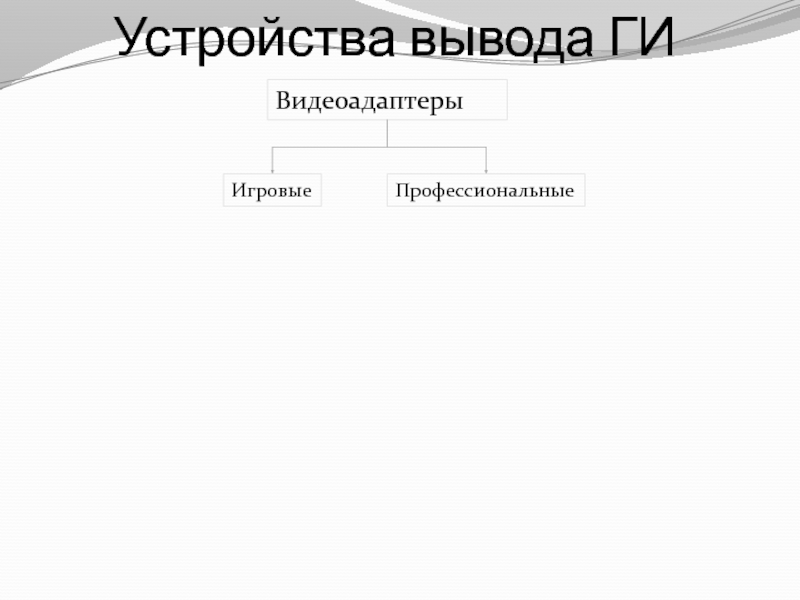

Видеоадаптеры
Игровые
Профессиональные

Устройства вывода ГИВидеоадаптерыИгровыеПрофессиональные

Слайд 14Технологии 3D моделирования
Технологии 3D
Параметрическое моделирование на основе истории построения (Inventor,

Solid Works, Solid Edge, Creo Parametric)
Прямое моделирование (Inventor Fusion, Creo

Direct)

Технологии 3D

На основе истории

Без истории

Прямое моделирование

Косвенное моделирование

Синхронная технология (Solid Edge ST)

Вариационное прямое моделирование (Компас 3D)

Технологии 3D моделированияТехнологии 3DПараметрическое моделирование на основе истории построения (Inventor, Solid Works, Solid Edge, Creo Parametric)Прямое моделирование

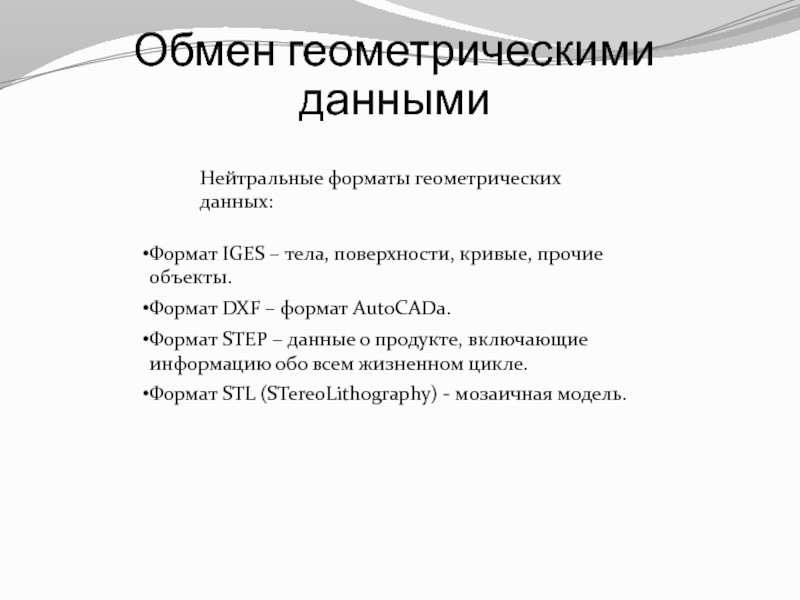

Слайд 15Обмен геометрическими данными
Формат IGES – тела, поверхности, кривые, прочие объекты.
Формат

DXF – формат AutoCADa.
Формат STEP – данные о продукте, включающие

информацию обо всем жизненном цикле.
Формат STL (STereoLithography) - мозаичная модель.

Нейтральные форматы геометрических данных:

Обмен геометрическими даннымиФормат IGES – тела, поверхности, кривые, прочие объекты.Формат DXF – формат AutoCADa.Формат STEP – данные
