Слайд 1Компьютерные сети
§ 44. Основные понятия

Компьютерные сети§ 44. Основные понятия

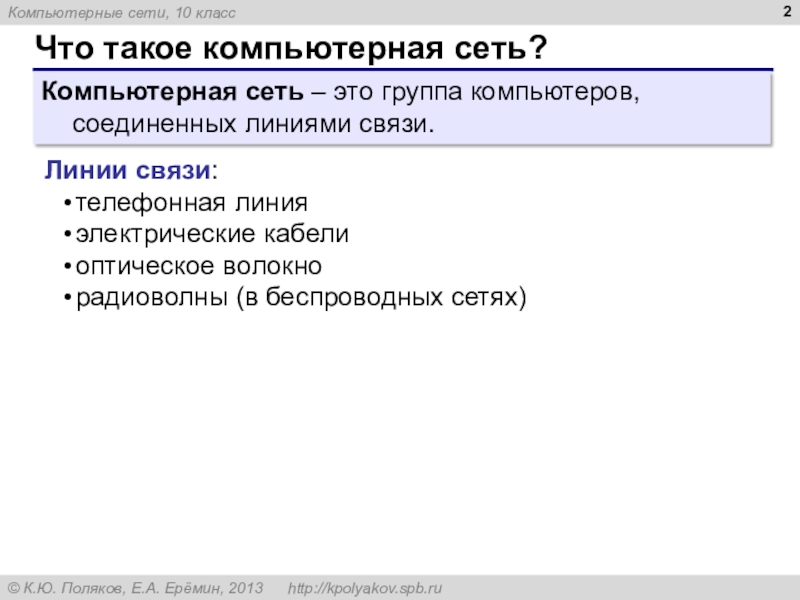

Слайд 2Что такое компьютерная сеть?
Компьютерная сеть – это группа компьютеров, соединенных

линиями связи.
Линии связи:
телефонная линия
электрические кабели
оптическое волокно
радиоволны (в беспроводных сетях)

Что такое компьютерная сеть?Компьютерная сеть – это группа компьютеров, соединенных линиями связи.Линии связи:телефонная линияэлектрические кабелиоптическое волокнорадиоволны (в

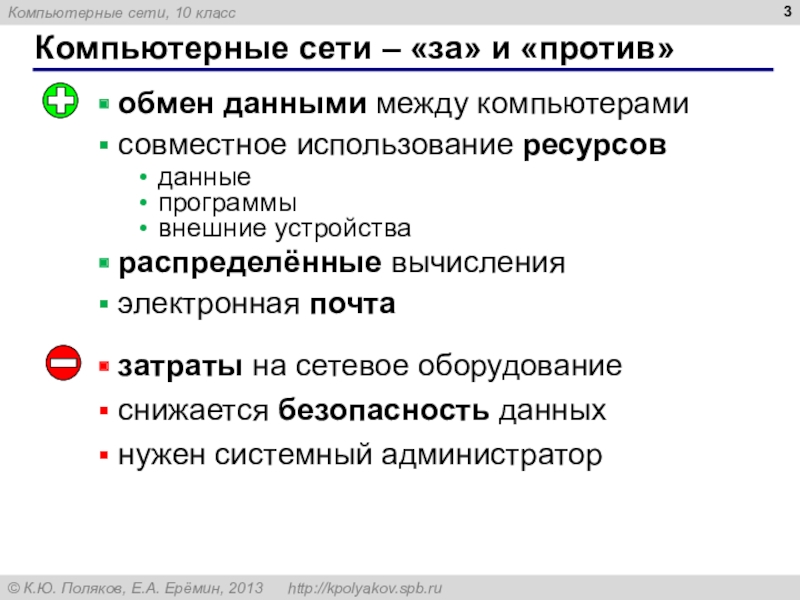

Слайд 3Компьютерные сети – «за» и «против»
обмен данными между компьютерами
совместное использование

ресурсов
данные
программы
внешние устройства
распределённые вычисления
электронная почта
затраты на сетевое оборудование
снижается безопасность данных
нужен системный

администратор
Компьютерные сети – «за» и «против»обмен данными между компьютерамисовместное использование ресурсовданныепрограммывнешние устройствараспределённые вычисленияэлектронная почтазатраты на сетевое оборудованиеснижается

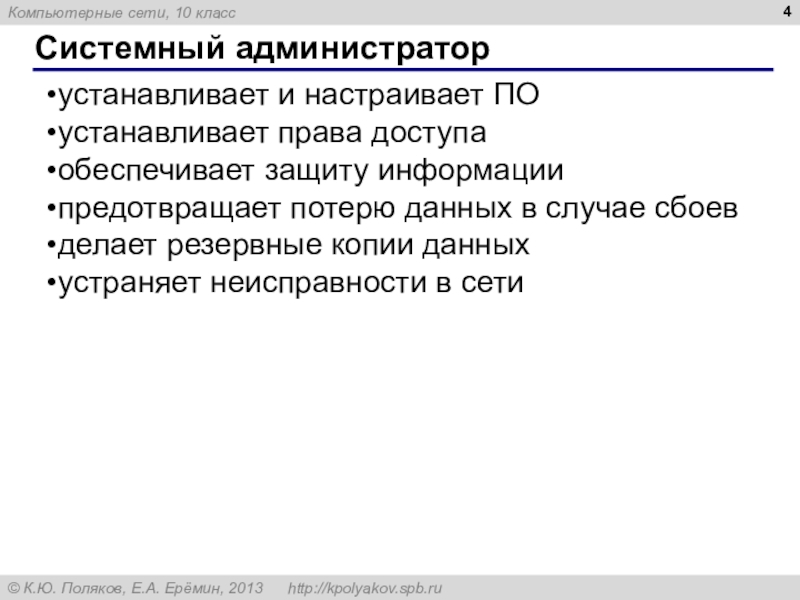

Слайд 4Системный администратор
устанавливает и настраивает ПО
устанавливает права доступа
обеспечивает защиту информации
предотвращает потерю

данных в случае сбоев
делает резервные копии данных
устраняет неисправности в сети

Системный администраторустанавливает и настраивает ПОустанавливает права доступаобеспечивает защиту информациипредотвращает потерю данных в случае сбоевделает резервные копии данныхустраняет

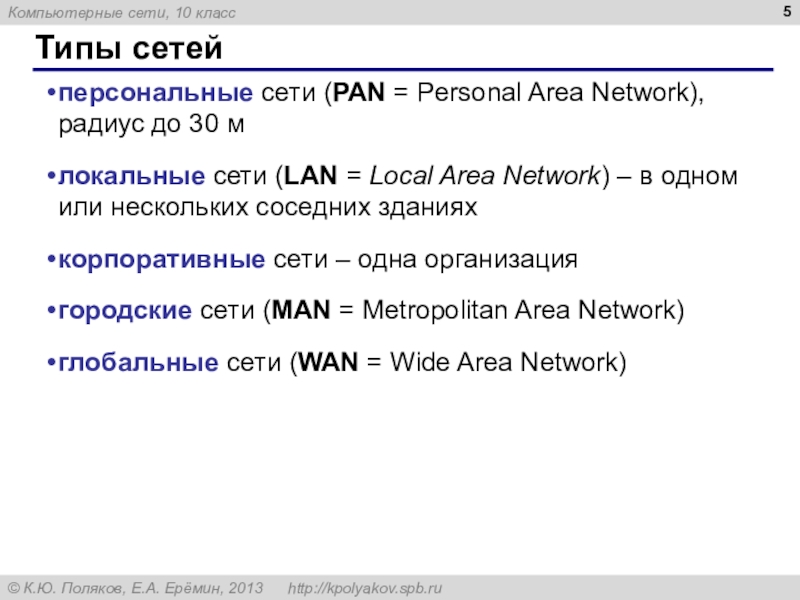

Слайд 5Типы сетей
персональные сети (PAN = Personal Area Network), радиус до 30 м
локальные

сети (LAN = Local Area Network) – в одном или нескольких соседних

зданиях
корпоративные сети – одна организация
городские сети (MAN = Metropolitan Area Network)
глобальные сети (WAN = Wide Area Network)
Типы сетейперсональные сети (PAN = Personal Area Network), радиус до 30 млокальные сети (LAN = Local Area Network) – в одном

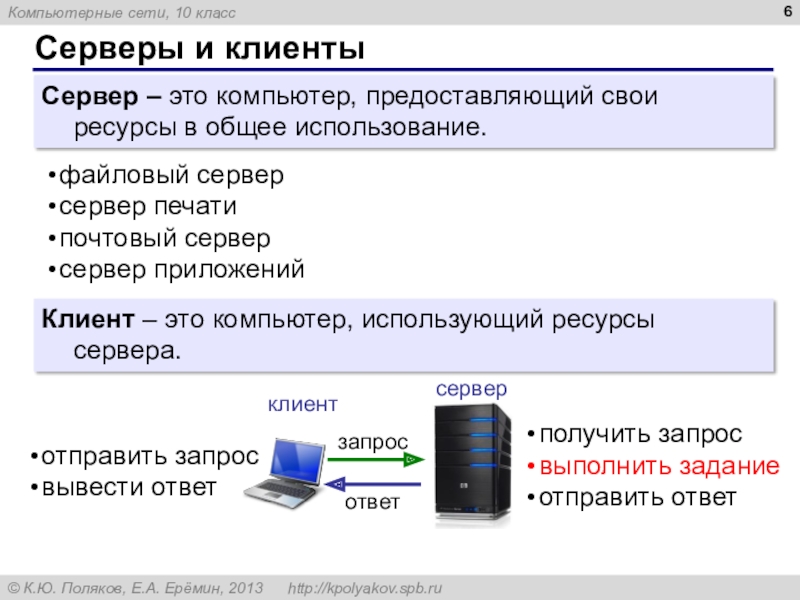

Слайд 6Серверы и клиенты
Сервер ­– это компьютер, предоставляющий свои ресурсы в

общее использование.
Клиент – это компьютер, использующий ресурсы сервера.
файловый сервер
сервер печати


почтовый сервер
сервер приложений

запрос

ответ

отправить запрос
вывести ответ

получить запрос
выполнить задание
отправить ответ

Серверы и клиентыСервер ­– это компьютер, предоставляющий свои ресурсы в общее использование.Клиент – это компьютер, использующий ресурсы

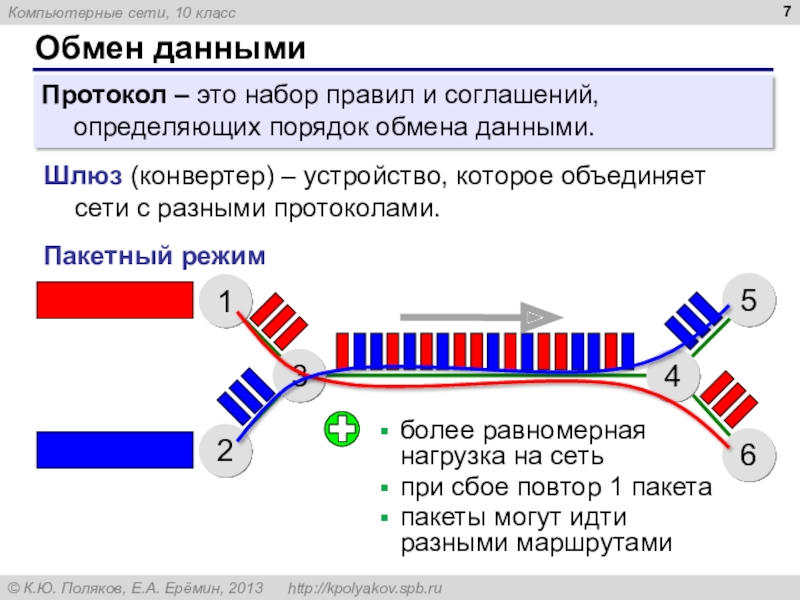

Слайд 7Обмен данными
Протокол – это набор правил и соглашений, определяющих порядок

обмена данными.
Шлюз (конвертер) – устройство, которое объединяет сети с разными

протоколами.

Пакетный режим

более равномерная нагрузка на сеть
при сбое повтор 1 пакета
пакеты могут идти разными маршрутами

Обмен даннымиПротокол – это набор правил и соглашений, определяющих порядок обмена данными.Шлюз (конвертер) – устройство, которое объединяет

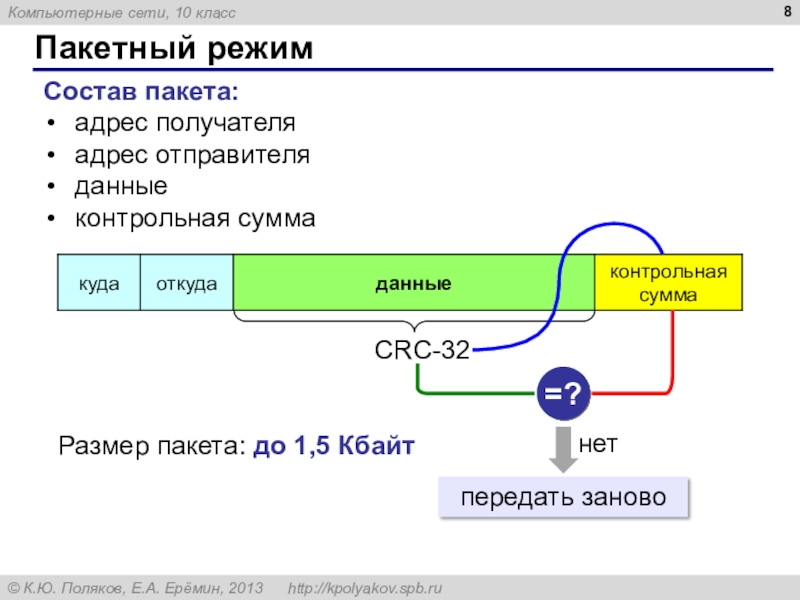

Слайд 8Пакетный режим
Состав пакета:
адрес получателя
адрес отправителя
данные
контрольная сумма
CRC-32
=?
Размер пакета: до 1,5 Кбайт
нет
передать

заново

Пакетный режимСостав пакета:адрес получателяадрес отправителяданныеконтрольная суммаCRC-32=?Размер пакета: до 1,5 Кбайтнетпередать заново

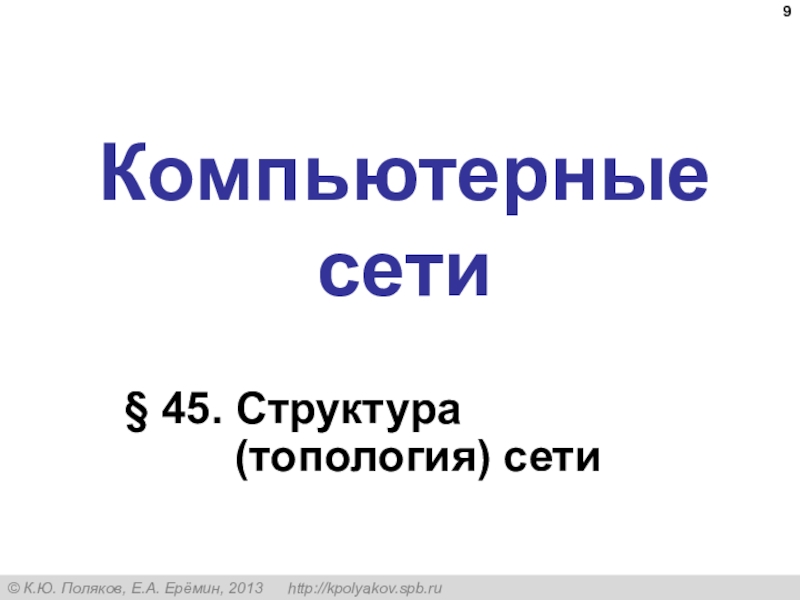

Слайд 9Компьютерные сети
§ 45. Структура (топология) сети

Компьютерные сети§ 45. Структура (топология) сети

Слайд 10«Общая шина»
Шина – это линия связи, которую несколько устройств используют

для обмена данными.
терминатор
шина
простота, дешевизна
небольшой расход кабеля;
легко подключать новые рабочие станции;
сеть

работает при от отказе любого компьютера
«Общая шина»Шина – это линия связи, которую несколько устройств используют для обмена данными.терминаторшинапростота, дешевизнанебольшой расход кабеля;легко подключать

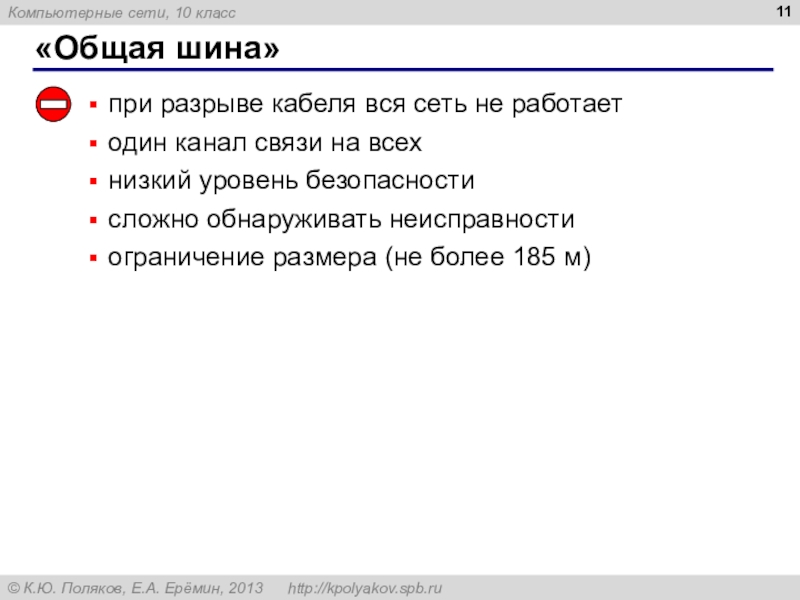

Слайд 11«Общая шина»
при разрыве кабеля вся сеть не работает
один канал связи

на всех
низкий уровень безопасности
сложно обнаруживать неисправности
ограничение размера (не

более 185 м)
«Общая шина»при разрыве кабеля вся сеть не работаетодин канал связи на всех низкий уровень безопасностисложно обнаруживать неисправности

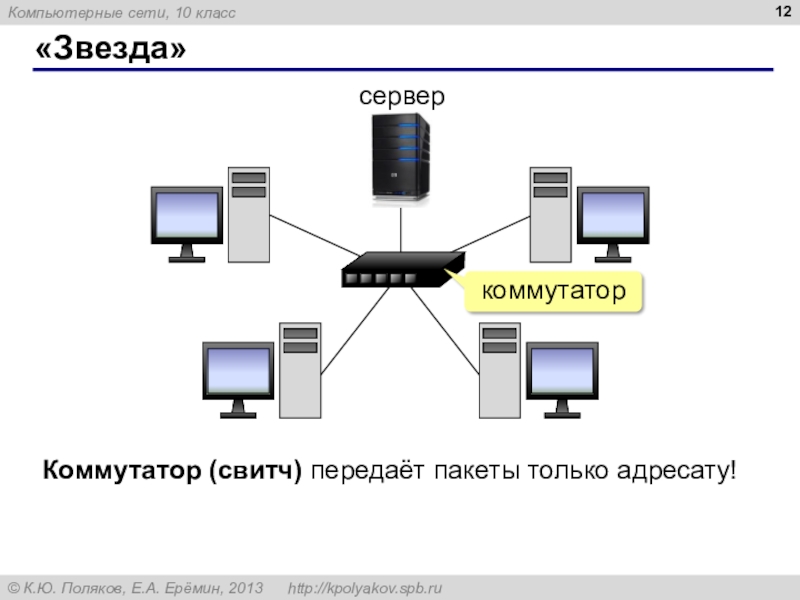

Слайд 12«Звезда»
Коммутатор (свитч) передаёт пакеты только адресату!

«Звезда»Коммутатор (свитч) передаёт пакеты только адресату!

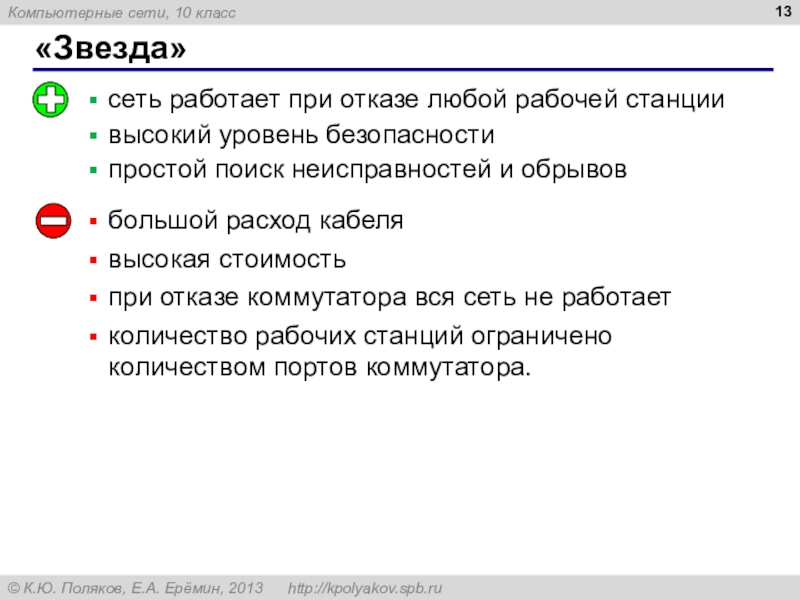

Слайд 13«Звезда»
сеть работает при отказе любой рабочей станции
высокий уровень безопасности
простой

поиск неисправностей и обрывов
большой расход кабеля
высокая стоимость
при отказе коммутатора

вся сеть не работает
количество рабочих станций ограничено количеством портов коммутатора.
«Звезда»сеть работает при отказе любой рабочей станции высокий уровень безопасностипростой поиск неисправностей и обрывов большой расход кабелявысокая

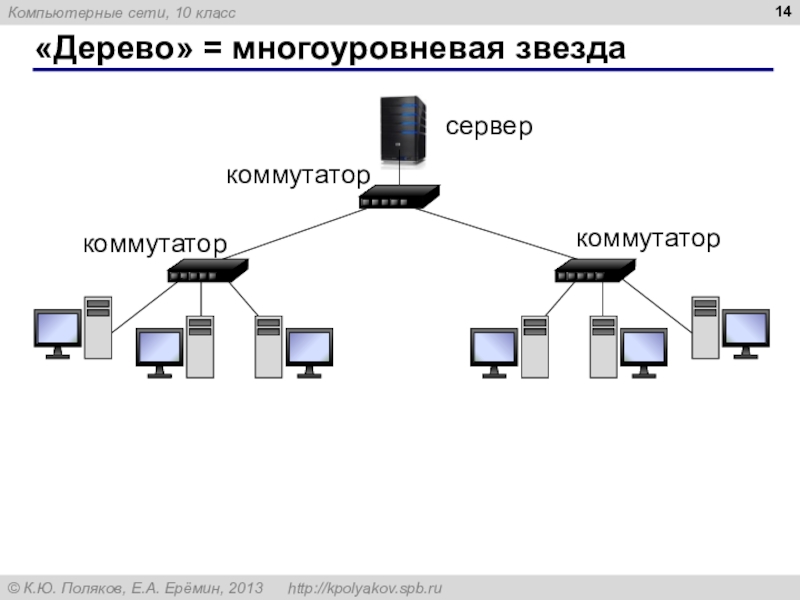

Слайд 14«Дерево» = многоуровневая звезда

«Дерево» = многоуровневая звезда

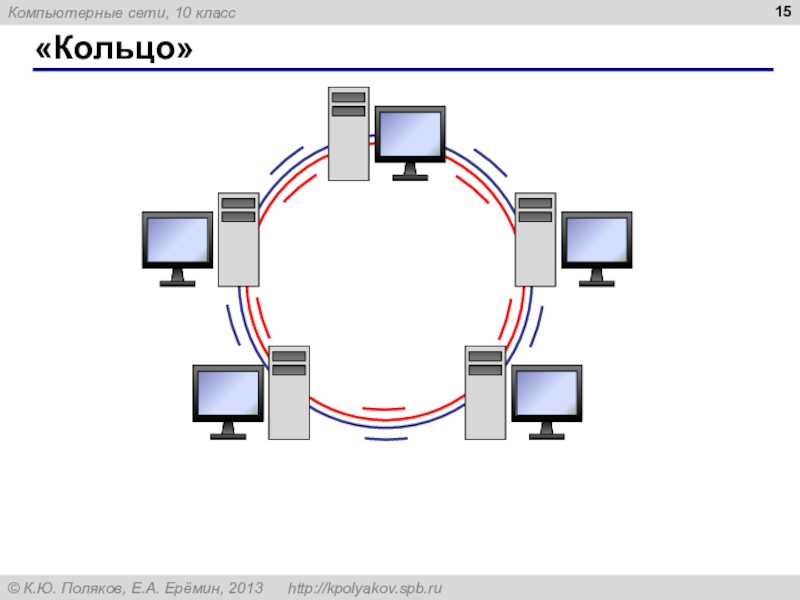

Слайд 15«Кольцо»

«Кольцо»

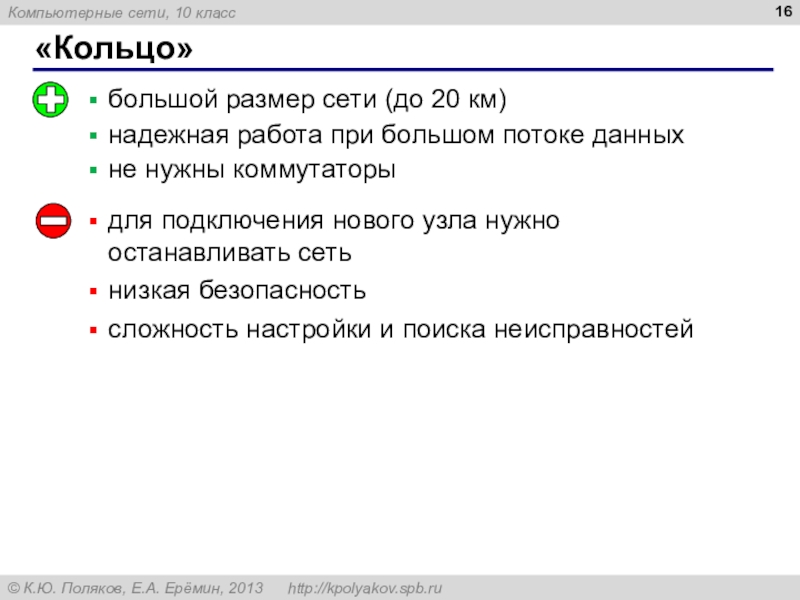

Слайд 16«Кольцо»
большой размер сети (до 20 км)
надежная работа при большом потоке

данных
не нужны коммутаторы
для подключения нового узла нужно останавливать сеть
низкая безопасность
сложность

настройки и поиска неисправностей
«Кольцо»большой размер сети (до 20 км)надежная работа при большом потоке данныхне нужны коммутаторыдля подключения нового узла нужно

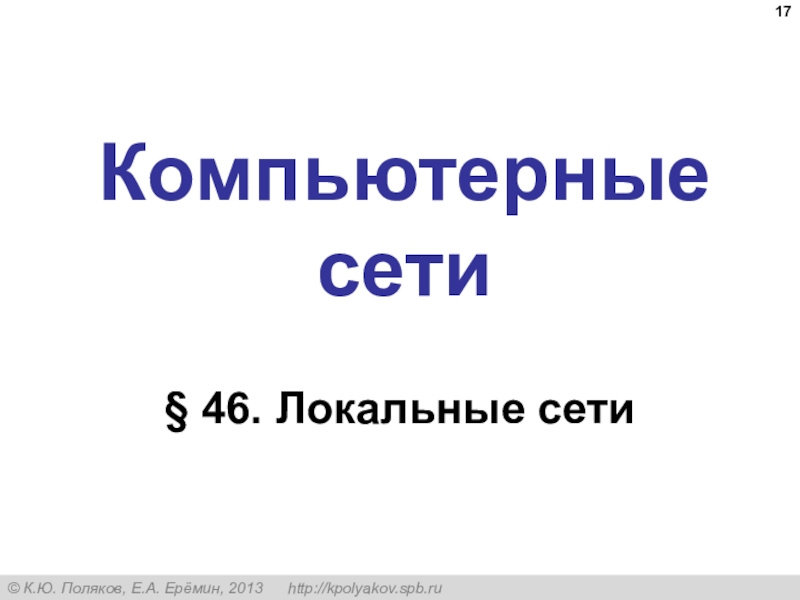

Слайд 17Компьютерные сети
§ 46. Локальные сети

Компьютерные сети§ 46. Локальные сети

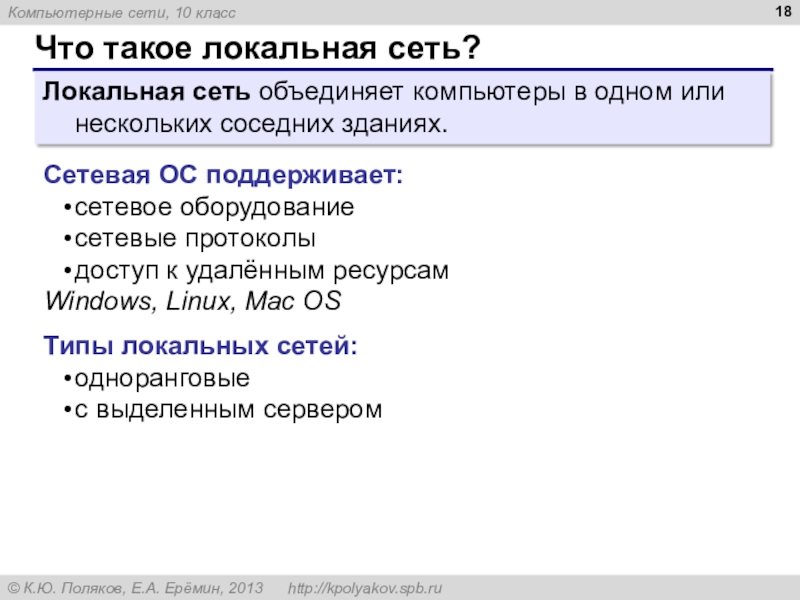

Слайд 18Что такое локальная сеть?
Локальная сеть объединяет компьютеры в одном или

нескольких соседних зданиях.
Сетевая ОС поддерживает:
сетевое оборудование
сетевые протоколы
доступ к удалённым ресурсам
Windows,

Linux, Mac OS

Типы локальных сетей:
одноранговые
с выделенным сервером

Что такое локальная сеть?Локальная сеть объединяет компьютеры в одном или нескольких соседних зданиях.Сетевая ОС поддерживает:сетевое оборудованиесетевые протоколыдоступ

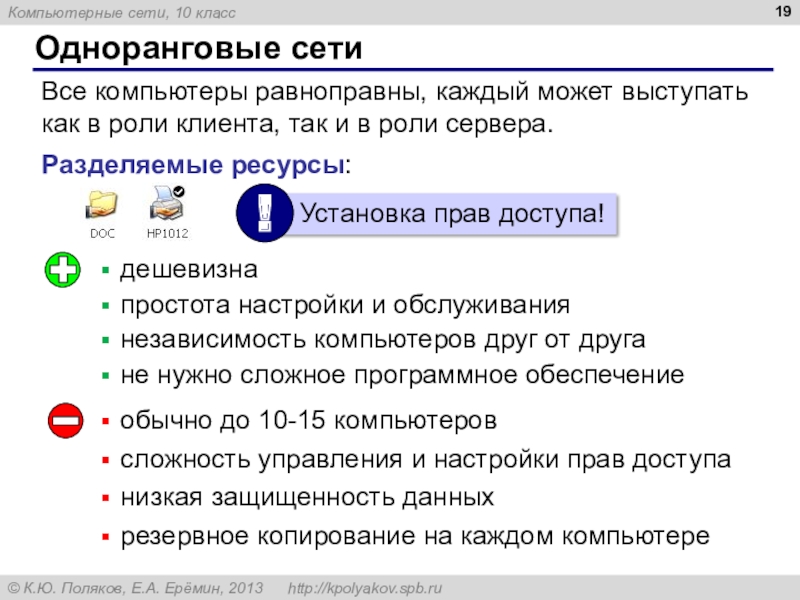

Слайд 19Одноранговые сети
Все компьютеры равноправны, каждый может выступать как в роли

клиента, так и в роли сервера.
дешевизна
простота настройки и обслуживания
независимость

компьютеров друг от друга
не нужно сложное программное обеспечение

обычно до 10-15 компьютеров
сложность управления и настройки прав доступа
низкая защищенность данных
резервное копирование на каждом компьютере

Разделяемые ресурсы:

Одноранговые сетиВсе компьютеры равноправны, каждый может выступать как в роли клиента, так и в роли сервера. дешевизнапростота

Слайд 20Сети с выделенным сервером
Роли серверов:
файловые серверы
почтовые серверы
серверы баз данных
серверы печати
серверы

приложений

обработка данных на серверах
через сеть передаются только нужные данные
упрощается модернизация

системы
права на доступ к данным на сервере
различное оборудование и ОС на клиентах
резервное копирование данных только на серверах

высокая стоимость серверного оборудования
сложность настройки и обслуживания сервера
при отказе сервера служба не работает

Windows Server, Linux Server, FreeBSD, Solaris

Сети с выделенным серверомРоли серверов:файловые серверыпочтовые серверысерверы баз данныхсерверы печатисерверы приложений…обработка данных на серверахчерез сеть передаются только

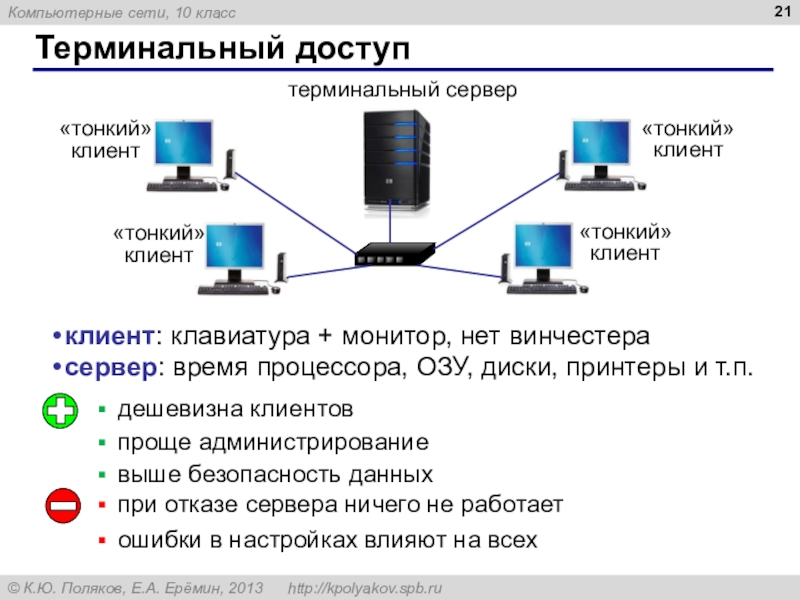

Слайд 21Терминальный доступ
терминальный сервер
клиент: клавиатура + монитор, нет винчестера
сервер: время процессора,

ОЗУ, диски, принтеры и т.п.
дешевизна клиентов
проще администрирование
выше безопасность данных
при отказе

сервера ничего не работает
ошибки в настройках влияют на всех

«тонкий» клиент

«тонкий» клиент

«тонкий» клиент

«тонкий» клиент

Терминальный доступтерминальный серверклиент: клавиатура + монитор, нет винчестерасервер: время процессора, ОЗУ, диски, принтеры и т.п.дешевизна клиентовпроще администрированиевыше

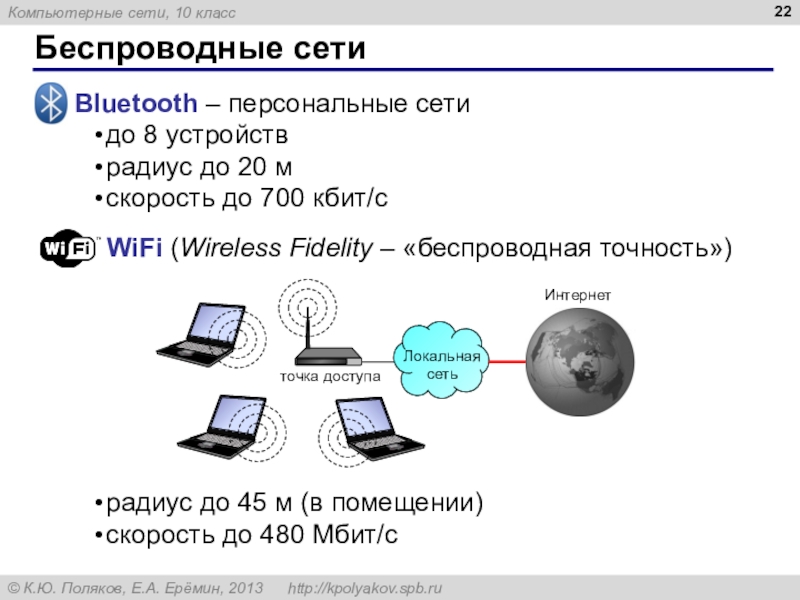

Слайд 22Беспроводные сети
Bluetooth – персональные сети
до 8 устройств
радиус до 20 м
скорость

до 700 кбит/с
WiFi (Wireless Fidelity – «беспроводная точность»)
радиус до 45

м (в помещении)
скорость до 480 Мбит/с
Беспроводные сетиBluetooth – персональные сетидо 8 устройстврадиус до 20 мскорость до 700 кбит/сWiFi (Wireless Fidelity – «беспроводная

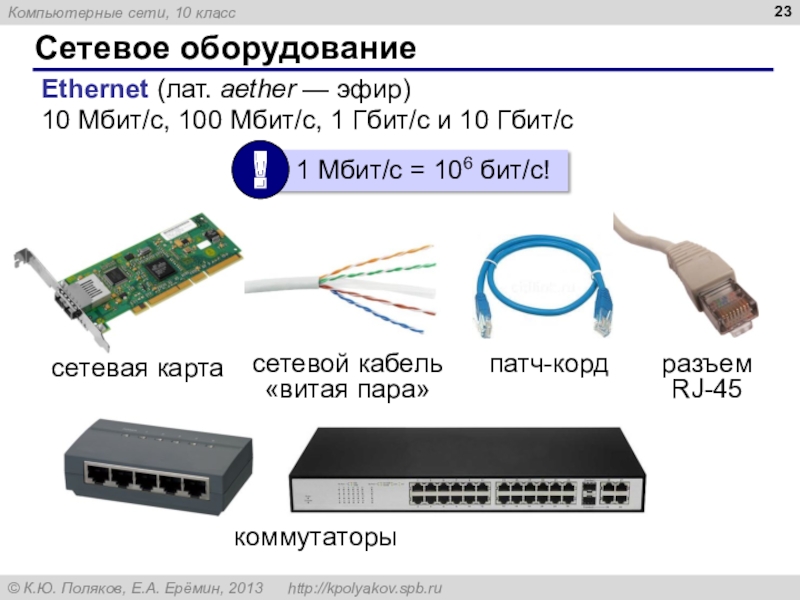

Слайд 23Сетевое оборудование
Ethernet (лат. aether — эфир)
10 Мбит/с, 100 Мбит/с, 1 Гбит/с и 10 Гбит/с
разъем

RJ-45
сетевая карта
сетевой кабель «витая пара»
патч-корд

Сетевое оборудованиеEthernet (лат. aether — эфир)10 Мбит/с, 100 Мбит/с, 1 Гбит/с и 10 Гбит/сразъем RJ-45сетевая картасетевой кабель «витая пара»патч-корд

Слайд 24Маршрутизатор
Маршрутизатор (роутер) – устройство, определяющее дальнейший маршрут движения пакетов на

основе таблиц маршрутизации.

МаршрутизаторМаршрутизатор (роутер) – устройство, определяющее дальнейший маршрут движения пакетов на основе таблиц маршрутизации.
