Конструктивные схемы гражданских зданий с несущими стенами. Здания с неполным

каркасом

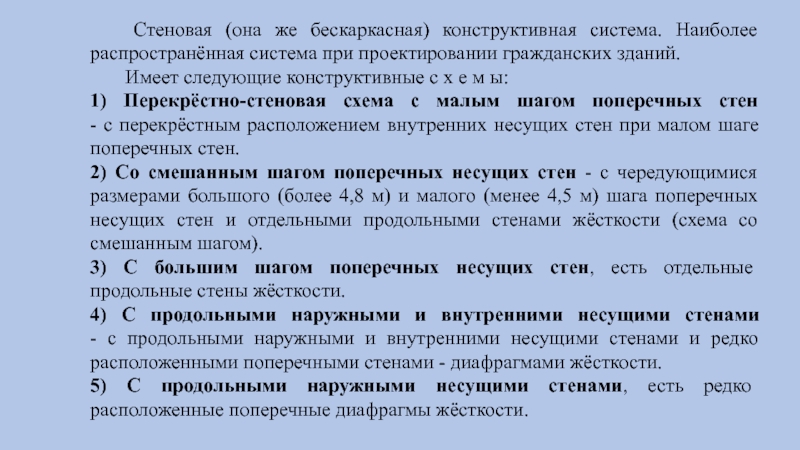

при проектировании гражданских зданий.
       Имеет следующие конструктивные с х е

м ы:
1) Перекрёстно-стеновая схема с малым шагом поперечных стен - с перекрёстным расположением внутренних несущих стен при малом шаге поперечных стен.
2) Со смешанным шагом поперечных несущих стен - с чередующимися размерами большого (более 4,8 м) и малого (менее 4,5 м) шага поперечных несущих стен и отдельными продольными стенами жёсткости (схема со смешанным шагом).
3) С большим шагом поперечных несущих стен, есть отдельные продольные стены жёсткости.
4) С продольными наружными и внутренними несущими стенами - с продольными наружными и внутренними несущими стенами и редко расположенными поперечными стенами - диафрагмами жёсткости.
5) С продольными наружными несущими стенами, есть редко расположенные поперечные диафрагмы жёсткости.

3 - поперечно-стеновые: 2 - со смешанным шагом поперечных несущих

стен и 3 - с большим; 4 и 5 - продольно-стеновые: 4 - с продольными наружными и внутренними несущими стенами и 5 - с наружными продольными несущими.
а - план стен; б - план перекрытий.
А - варианты с несущими или самонесущими продольными наружными стенами; Б - то же, с несущими.

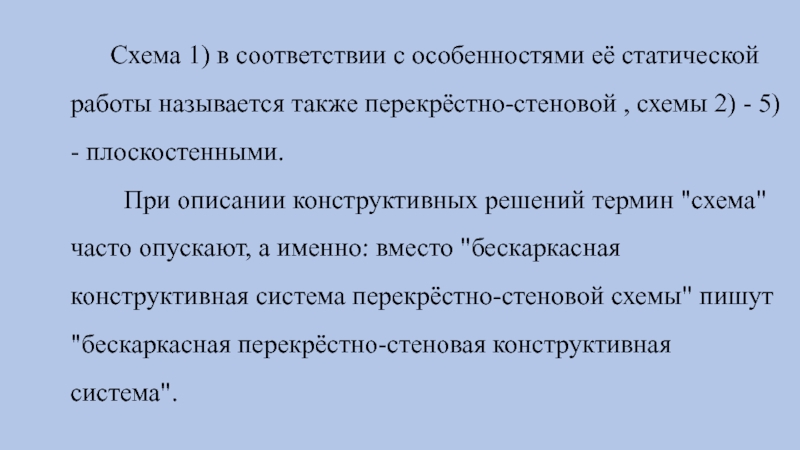

статической работы называется также перекрёстно-стеновой , схемы 2) - 5)

- плоскостенными.
        При описании конструктивных решений термин "схема" часто опускают, а именно: вместо "бескаркасная конструктивная система перекрёстно-стеновой схемы" пишут "бескаркасная перекрёстно-стеновая конструктивная система".

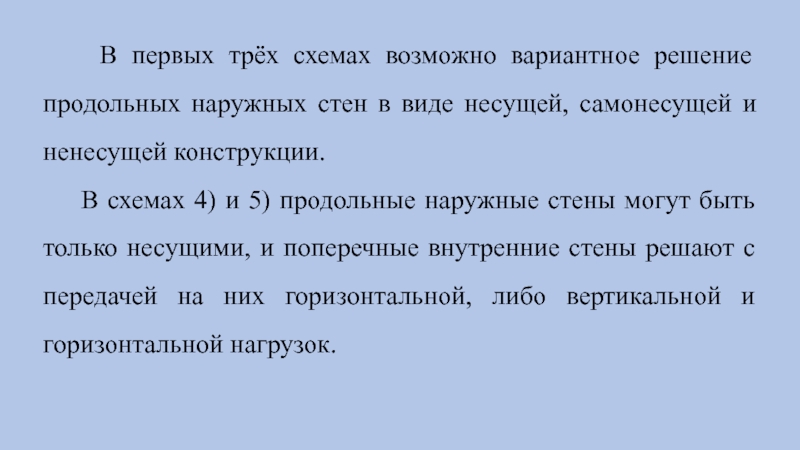

продольных наружных стен в виде несущей, самонесущей и ненесущей конструкции.


   В схемах 4) и 5) продольные наружные стены могут быть только несущими, и поперечные внутренние стены решают с передачей на них горизонтальной, либо вертикальной и горизонтальной нагрузок.

размерами - до 20 м2 - помещений (конструктивно-планировочных ячеек), что

ограничивает область её применения. Частое расположение поперечных стен  делает трансформацию планов зданий практически неосуществимой.
           Разнообразие планировочных решений в проектировании домов на основе схемы 1) достигают применением нескольких размеров шагов поперечных стен (например, 3; 3,6 и 4,2 м).
    Благодаря высокой пространственной жёсткости перекрёстно-стеновую схему широко применяют в проектировании многоэтажных зданий (до 9 этажей), а также зданий, строящихся в сложных грунтовых и в сейсмических условиях.

(опирание панелей перекрытия по контуру)
А - аксонометрия; Б - план

перекрытий
1 - панель перекрытия; 2 - наружная продольная несущая стена; 3 - наружная поперечная несущая стена; 4 - внутренняя поперечная несущая стена; 5 - внутренняя продольная несущая стена

шагом поперечных несущих стен и с большим - поперечно-стеновые.
    Имеют

ряд преимуществ в архитектурно-планировочном отношении перед схемой 1). Они позволяют более разнообразно решать планировку жилых зданий, размещать встроенные нежилые помещения в первых этажах, обеспечивают удовлетворительные планировочные решения детских учреждений и школ.
       Схема 3) несколько уступает схеме 2) в вариативности планировочных решений квартир при ограничении шага поперечных несущих стен одной величиной. Однако, это является плюсом при полносборных конструкциях, поскольку позволяет сократить номенклатуру сборных изделий.

план перекрытий; В - план этажа
1 - плита перекрытия; 2

- наружная несущая стена; 3 - внутренняя поперечная несущая стена;4 - наружная продольная самонесущая стена

внутренними несущими стенами - традиционная в проектировании жилых и общественных

зданий малой (1 и 2 эт.), средней (3 – 5 эт.) и повышенной (от 10 до 25 эт.) этажности с каменными и крупноблочными конструкциями.
      В панельном строительстве применяют значительно реже из-за недостаточного развития соответствующей производственной базы.
         Редкое расположение поперечных стен - диафрагм жёсткости (через 25 – 40 м) обеспечивает свободу планировочных решений. Схему 4) применяют при проектировании жилых и общественных зданий различного назначения.

- план перекрытий; В - план этажа
1 - плита перекрытия;

2 - наружная несущая стена; 3 - внутренняя продольная несущая стена; 4 - поперечная самонесущая стена

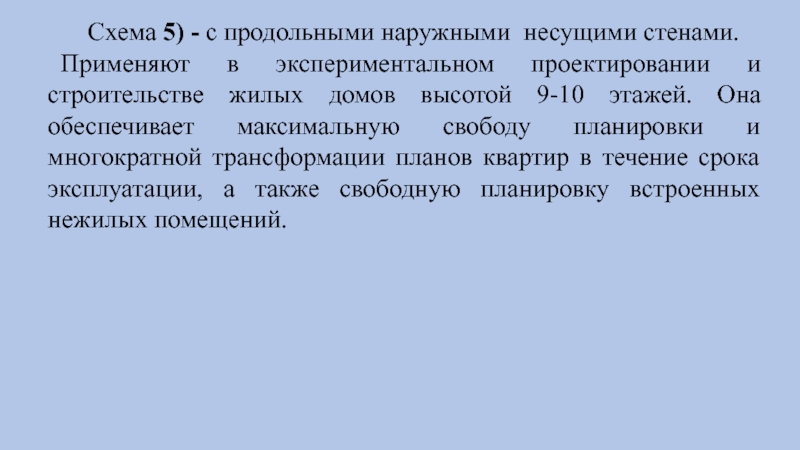

стенами.
  Применяют в экспериментальном проектировании и строительстве жилых домов высотой 9-10

этажей. Она обеспечивает максимальную свободу планировки и многократной трансформации планов квартир в течение срока эксплуатации, а также свободную планировку встроенных нежилых помещений.

все пять схем экономически равноценны. С ростом этажности схемы 2)

- 4) с пролётами перекрытий 6 м и более позволяют несколько снизить затраты, по сравнению со схемой 1).

система. Основана на сочетании несущих стен и каркаса, воспринимающих все

вертикальные и горизонтальные нагрузки.
   Систему применяют в двух вариантах: с несущими наружными стенами и внутренним каркасом либо с наружным каркасом и внутренними стенами. Первый вариант используют при повышенных требованиях к свободе планировочных решений здания, второй - при целесообразности применения несущих лёгких конструкций наружных стен.

несущих стен и внутреннего каркаса) колонны не располагаются у наружных

стен, а только внутри здания. Ригели (прогоны) в крайних рядах опираются одним концом на наружную стену. См. рис. В этом случае наружные стены выполняют несущую и ограждающую функции.

план перекрытий
1 - плита перекрытия; 2 - колонна; 3 -

ригель; 4 - фундамент

повышенной этажности.
