Конструкция и элементы передней подвески Форд Мондео

Мондео применяется передняя подвеска с двумя амортизаторными стойками McPherson 1,

каждая из которых состоит из витой пружины и встроенного гидравлического амортизатора. Амортизаторные стойки закреплены на кузове и поворотных кулаках 2. Боковое усилие воспринимает поперечный рычаг подвески 3, который соединяется с поворотным кулаком шаровым пальцем (съемный).

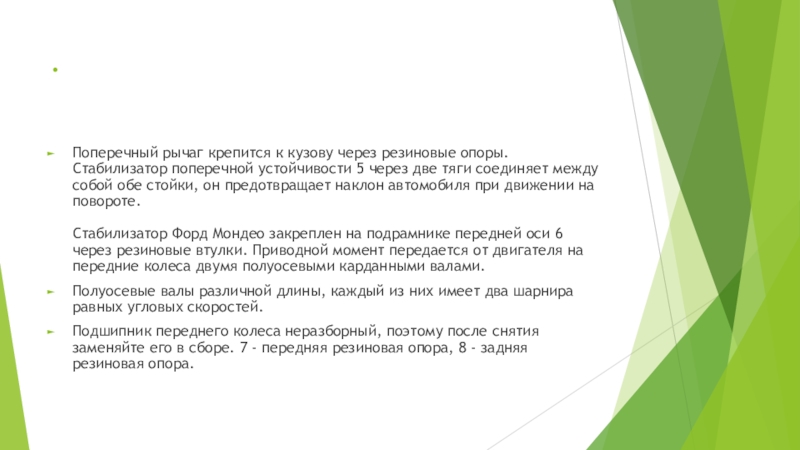

устойчивости 5 через две тяги соединяет между собой обе стойки,

он предотвращает наклон автомобиля при движении на повороте. Стабилизатор Форд Мондео закреплен на подрамнике передней оси 6 через резиновые втулки. Приводной момент передается от двигателя на передние колеса двумя полуосевыми карданными валами.
Полуосевые валы различной длины, каждый из них имеет два шарнира равных угловых скоростей.
Подшипник переднего колеса неразборный, поэтому после снятия заменяйте его в сборе. 7 - передняя резиновая опора, 8 - задняя резиновая опора.

ступице краской, для того чтобы установить их при сборке на

прежнее место. Ослабьте гайки колес на опущенном автомобиле. Поднимите переднюю часть автомобиля и снимите передние колеса. Отсоедините держатель тормозного шланга от стойки амортизатора Форд Мондео. Снимите тормозную скобу. Подвесьте тормозную скобу с помощью проволоки на внутреннем брызговике, не допуская скручивания или натяжения тормозного шланга.
Тормозной шланг остается подключенным, в противном случае после установки придется удалять воздух из тормозной системы.

амортизаторной стойки, 3 - Держатель стойки, 4 - Гайка крепления

упора, 5 - Резиновый упор, 6 - Шаровая опора, 7 - Верхняя тарелка пружины, 8 - Винтовая пружина, 9 - Буфер сжатия (Буфер ограничивает ход пружины стойки амортизатора при сжатии, а при разжатии ход пружины ограничен внутренним упором), 10 - Манжета штока поршня амортизатора, 11 - Нижняя тарелка пружины, 12 – Амортизатор, 13 - Поворотный кулак, 14 - Зажимной болт

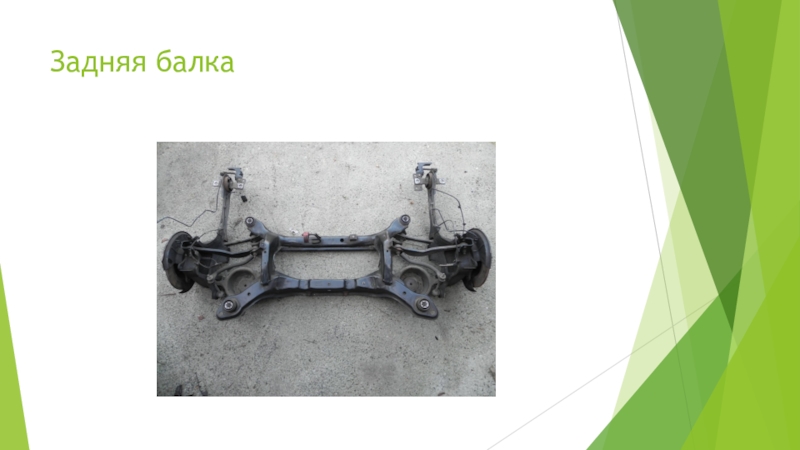

винтовой пружины 3. Стойка 4. Электромагнтный клапан адаптивной подвески 5. Балка задней подвески 6.

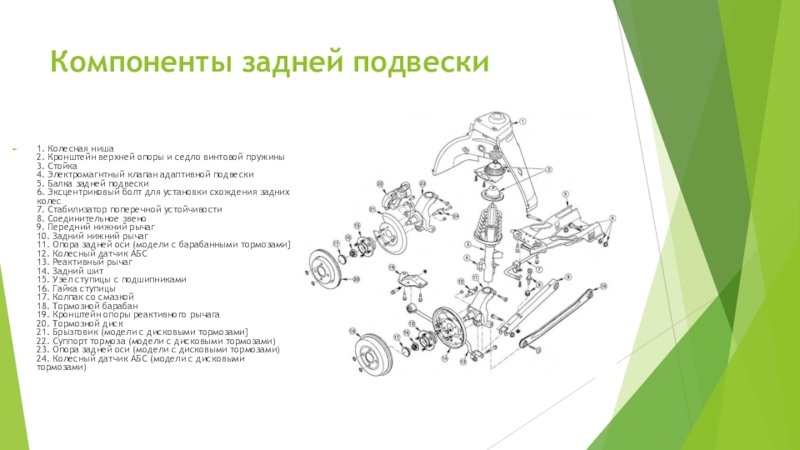

Эксцентриковый болт для установки схождения задних колес 7. Стабилизатор поперечной устойчивости 8. Соединительное звено 9. Передний нижний рычаг 10. Задний нижний рычаг 11. Опора задней оси (модели с барабанными тормозами] 12. Колесный датчик АБС 13. Реактивный рычаг 14. Задний шит 15. Узел ступицы с подшипниками 16. Гайка ступицы 17. Колпак со смазкой 18. Тормозной барабан 19. Кронштейн опоры реактивного рычага 20. Тормозной диск 21. Брызговик (модели с дисковыми тормозами] 22. Суппорт тормоза (модели с дисковыми тормозами) 23. Опора задней оси (модели с дисковыми тормозами) 24. Колесный датчик АБС (модели с дисковыми тормозами)
