Контрольные карты Шухарта ГОСТ Р 50779.40-96 (ИСО 7870-93). Статистические

то большинство из этих коэффициентов можно рассчитать, располагая, как минимум,

дефектов или числа дефектов на единицу продукции:
Контрольные карты для качественных

Границы управления:

Средняя (центральная) линия:

Карты числа несоответствующих единиц (np-карта)

-число дефектных изделий в i-той выборке

-число выборок

Карты долей несоответствующих единиц продукции (p-карта)

- число дефектных изделий в i-той выборке.

- число изделий в i-той выборке.

ni

(np)i

Границы управления:

Средняя (центральная) линия:

рекомендуется начинать с S-карты либо её аналога – R-карты.

процесса

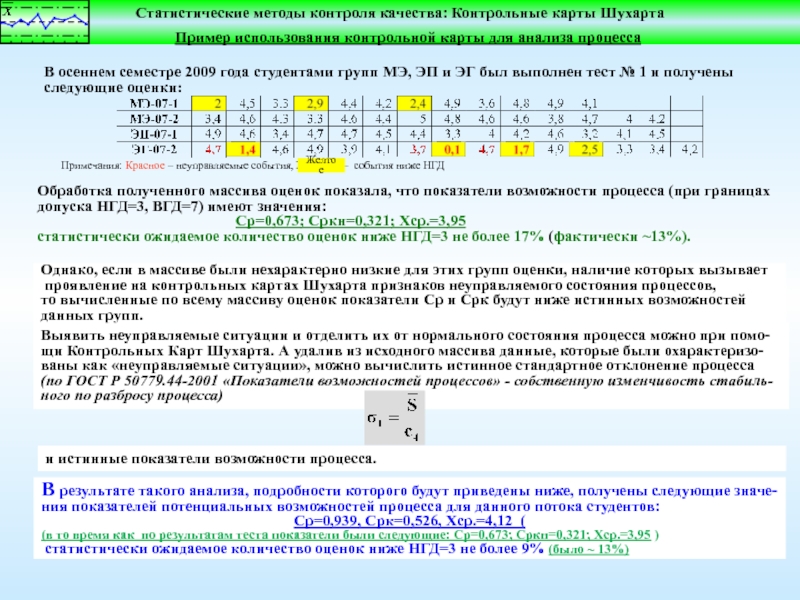

года студентами групп МЭ, ЭП и ЭГ был выполнен тест

Обработка полученного массива оценок показала, что показатели возможности процесса (при границах
допуска НГД=3, ВГД=7) имеют значения:
Ср=0,673; Сркн=0,321; Хср.=3,95
статистически ожидаемое количество оценок ниже НГД=3 не более 17% (фактически 13%).

Однако, если в массиве были нехарактерно низкие для этих групп оценки, наличие которых вызывает
проявление на контрольных картах Шухарта признаков неуправляемого состояния процессов,
то вычисленные по всему массиву оценок показатели Ср и Срк будут ниже истинных возможностей
данных групп.

В результате такого анализа, подробности которого будут приведены ниже, получены следующие значе-
ния показателей потенциальных возможностей процесса для данного потока студентов:
Ср=0,939, Срк=0,526, Хср.=4,12 (
(в то время как по результатам теста показатели были следующие: Ср=0,673; Сркн=0,321; Хср.=3,95 )
статистически ожидаемое количество оценок ниже НГД=3 не более 9% (было  13%)

Выявить неуправляемые ситуации и отделить их от нормального состояния процесса можно при помо-
щи Контрольных Карт Шухарта. А удалив из исходного массива данные, которые были охарактеризо-
ваны как «неуправляемые ситуации», можно вычислить истинное стандартное отклонение процесса
(по ГОСТ Р 50779.44-2001 «Показатели возможностей процессов» - собственную изменчивость стабиль-
ного по разбросу процесса)

и истинные показатели возможности процесса.

карта по оценкам 4-х групп.

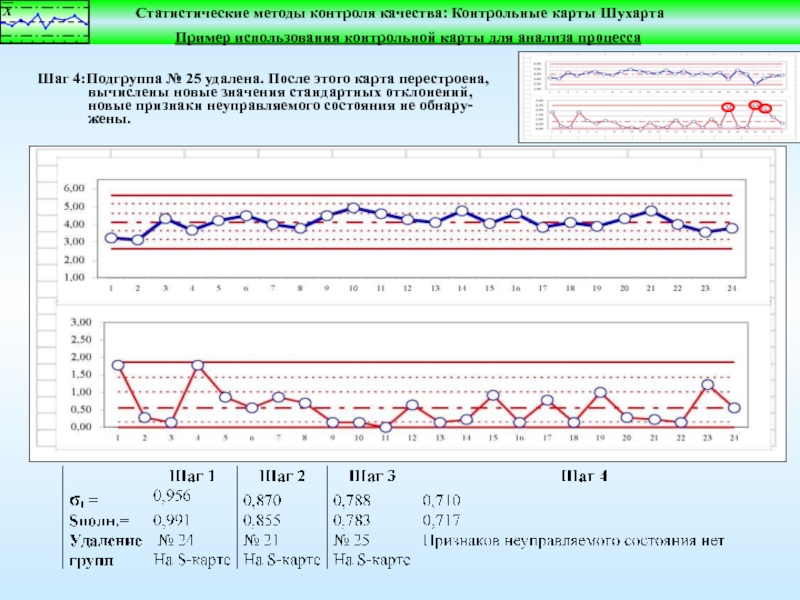

удалена. После этого карта перестроена,

удалена. После этого карта перестроена,

удалена. После этого карта перестроена,

при отсутствии неуправляемых состояний было
затрачено 3 шага и выполнено

Да, можно было сделать всё в 1 шаг.

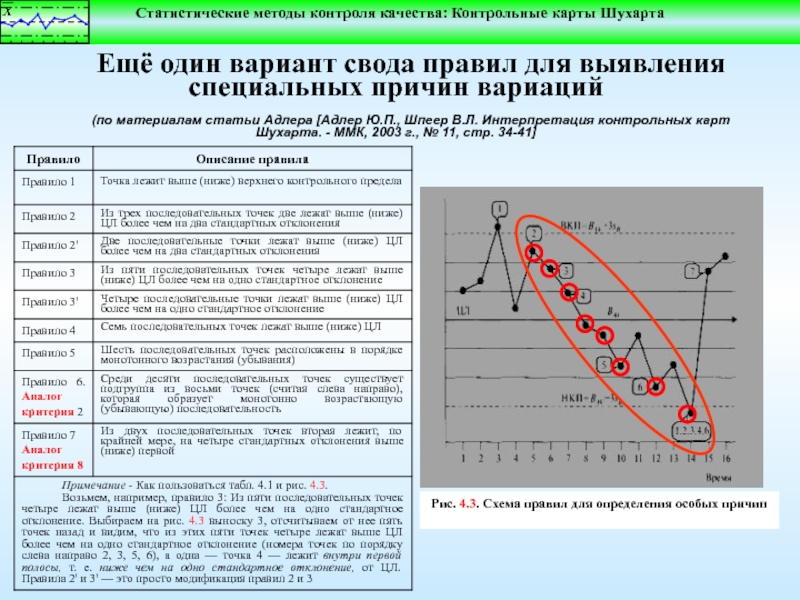

Для этого вместо критерия № 1 применим критерий №7: «4 из 5-ти последовательных точек
находятся в зоне В или за её пределами» и удалим группы 21, 24 и 25.

Результат получился тот же, что и при анализе процесса по 4-шаговой схеме!
