Слайд 1Контрольный тест по т.1-5
Вам предлагается пройти тест на контроль остаточных

знаний.
В тесте 40 вопросов.
В бланке нужно отметить правильный

вариант ответа на поставленный вопрос.
Время на ответ 1 минута
Контрольный тест по т.1-5Вам предлагается пройти тест на контроль остаточных знаний. В тесте 40 вопросов. В бланке

Слайд 2Выберите определение характеризующее область техники, осуществляющая применение электромагнитных колебаний для

передачи информации, радиосвязи, радиолокации и радионавигации.
1. схемотехника
2. электроника
3. радиоэлектроника
4. радиотехника
1

Выберите определение характеризующее область техники, осуществляющая применение электромагнитных колебаний для передачи информации, радиосвязи, радиолокации и радионавигации.1. схемотехника2.

Слайд 3Выберите определение характеризующее «наука о взаимодействии заряженных частиц (электронов, ионов)

с электромагнитными полями и о методах создания электронных приборов и

устройств (вакуумных, газоразрядных, полупроводниковых), используемых в основном для передачи, обработки и хранения информации »

1. схемотехника
2. электроника
3. радиоэлектроника
4. радиотехника

2

Выберите определение характеризующее «наука о взаимодействии заряженных частиц (электронов, ионов) с электромагнитными полями и о методах создания

Слайд 4Выберите определение характеризующее термин, объединяющий обширный комплекс областей науки и

техники
1. схемотехника
2. электроника
3. радиотехника
4. радиоэлектроника

3

Выберите определение характеризующее термин, объединяющий обширный комплекс областей науки и техники 1. схемотехника 2. электроника3. радиотехника4. радиоэлектроника3

Слайд 5Выберите определение характеризующее, «инженерное воплощение принципов электроники для практической реализации

электронных схем, призванных выполнять конкретные функции генерирования, преобразования и хранения

сигналов, несущих информацию»

1. электроника
2. радиотехника
3. радиоэлектроника
4. схемотехника


4

Выберите определение характеризующее, «инженерное воплощение принципов электроники для практической реализации электронных схем, призванных выполнять конкретные функции генерирования,

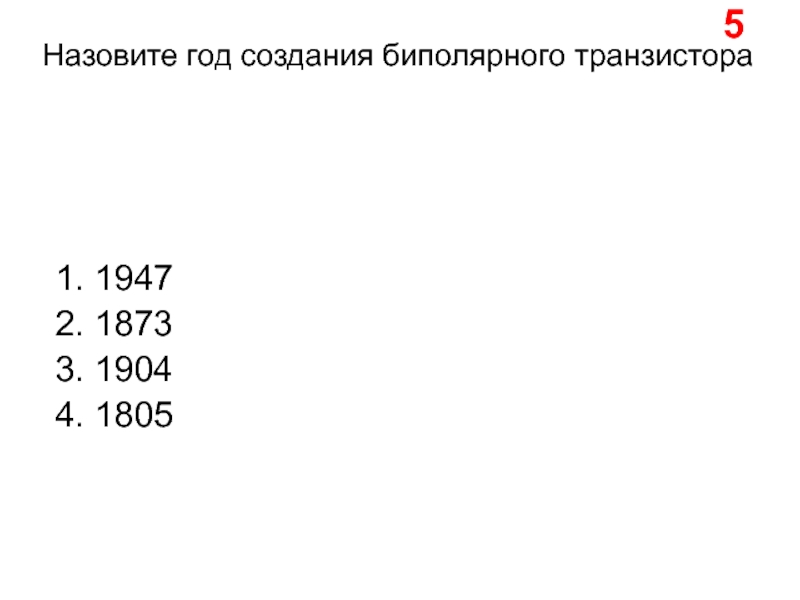

Слайд 6Назовите год создания биполярного транзистора
1. 1947
2. 1873
3. 1904


4. 1805
5

Назовите год создания биполярного транзистора 1. 19472. 1873 3. 1904 4. 18055

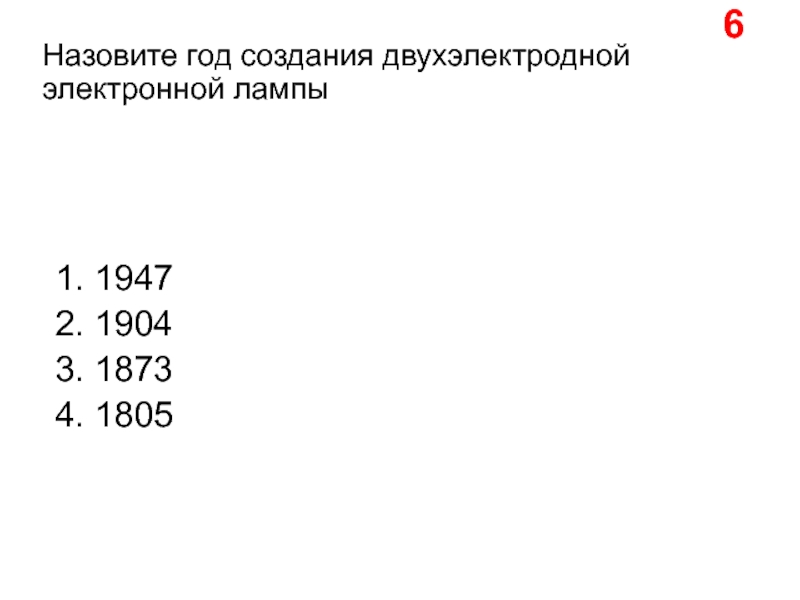

Слайд 7Назовите год создания двухэлектродной электронной лампы
1. 1947
2. 1904
3. 1873


4. 1805
6

Назовите год создания двухэлектродной электронной лампы1. 19472. 1904 3. 1873 4. 18056

Слайд 8Назовите область науки и техники, связанную с разработкой архитектур и

технологий производства функциональных устройств электроники с топологическими размерами элементов, не

превышающими 100 нм

1. наноэлектроника
2. криоэлектроника
3. магнитоэлектроника
4. пьезоэлектроника

7

Назовите область науки и техники, связанную с разработкой архитектур и технологий производства функциональных устройств электроники с топологическими

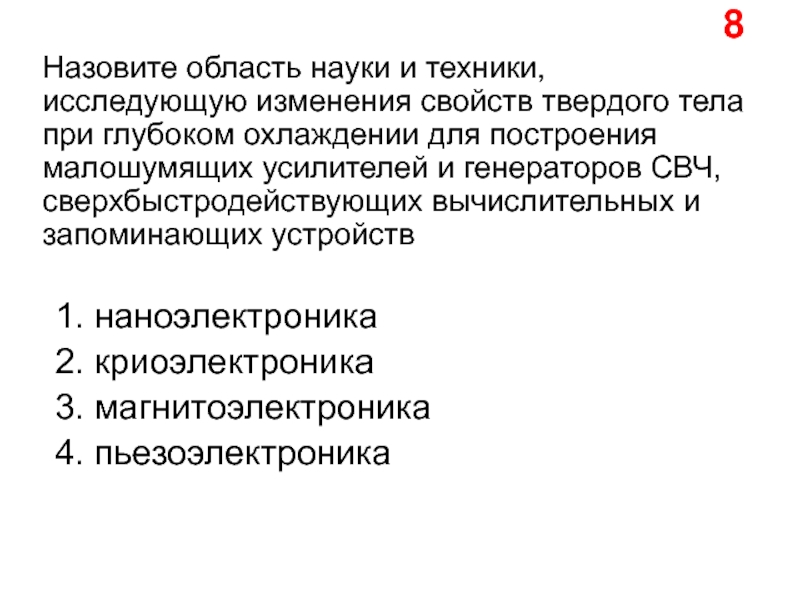

Слайд 9Назовите область науки и техники, исследующую изменения свойств твердого тела

при глубоком охлаждении для построения малошумящих усилителей и генераторов СВЧ,

сверхбыстродействующих вычислительных и запоминающих устройств

1. наноэлектроника
2. криоэлектроника
3. магнитоэлектроника
4. пьезоэлектроника

8

Назовите область науки и техники, исследующую изменения свойств твердого тела при глубоком охлаждении для построения малошумящих усилителей

Слайд 10Укажите отсутствующее в схеме обозначение
1. модулятор
2. интегратор
3. компаратор


4. дискретизатор
9

Укажите отсутствующее в схеме обозначение 1. модулятор2. интегратор 3. компаратор 4. дискретизатор 9

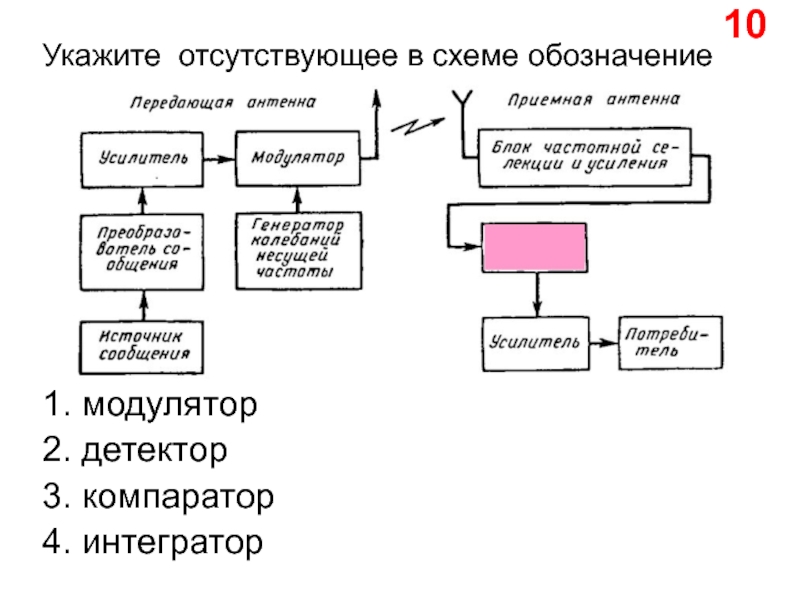

Слайд 11Укажите отсутствующее в схеме обозначение
1. модулятор
2. детектор
3. компаратор


4. интегратор

10

Укажите отсутствующее в схеме обозначение 1. модулятор2. детектор 3. компаратор 4. интегратор 10

Слайд 12Укажите электронные приборы использующие в качестве рабочей среды - вакуум


1. магнетроны
2. транзисторы
3. тиратроны
4. резисторы

11

Укажите электронные приборы использующие в качестве рабочей среды - вакуум 1. магнетроны2. транзисторы 3. тиратроны 4. резисторы

Слайд 13Укажите электронные приборы использующие в качестве рабочей среды - газ

при низком давлении
1. магнетроны
2. тиратроны
3. транзисторы
4. резисторы

12

Укажите электронные приборы использующие в качестве рабочей среды - газ при низком давлении 1. магнетроны2. тиратроны3. транзисторы

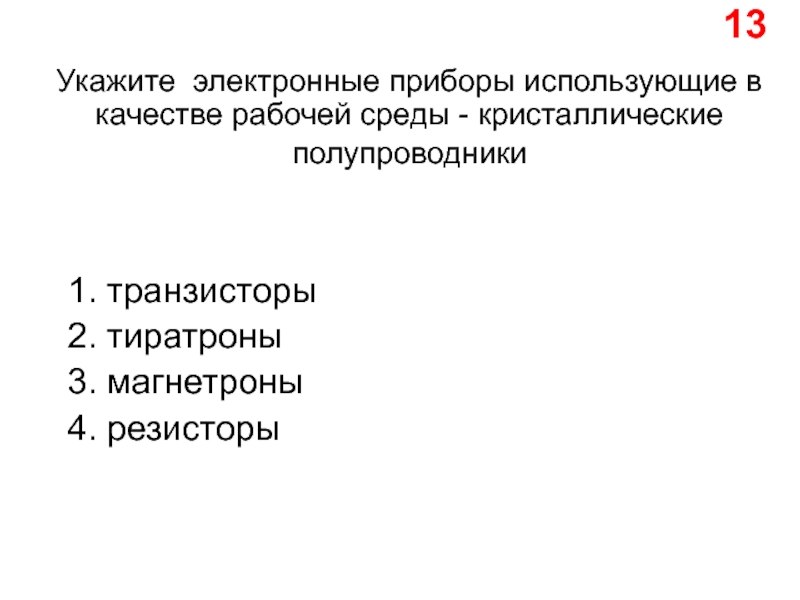

Слайд 14Укажите электронные приборы использующие в качестве рабочей среды - кристаллические
полупроводники
1.

транзисторы
2. тиратроны
3. магнетроны
4. резисторы

13

Укажите электронные приборы использующие в качестве рабочей среды - кристаллическиеполупроводники1. транзисторы2. тиратроны3. магнетроны4. резисторы 13

Слайд 15Укажите электронные приборы использующие в качестве рабочей среды - проводники

с высоким удельным сопротивлением
1. транзисторы
2. резисторы
3. магнетроны
4. тиратроны

14

Укажите электронные приборы использующие в качестве рабочей среды - проводники с высоким удельным сопротивлением1. транзисторы2. резисторы3. магнетроны4.

Слайд 16Выберите график с линейной зависимостью.
15

Выберите график с линейной зависимостью.15

Слайд 17Выберите график с обратной зависимостью.
16

Выберите график с обратной зависимостью.16

Слайд 18Укажите номинал сопротивления согласно представленной ВАХ.
1. - 8 ом
2. -

4 ом
3. - 2 ом
4. - 1 ом

17

Укажите номинал сопротивления согласно представленной ВАХ.1. - 8 ом2. - 4 ом3. - 2 ом4. - 1

Слайд 19Выберите элемент у которого в установившемся синусоидальном режиме напряжение и

ток в совпадают по фазе.
1. - конденсатор
2. - дроссель
3.

- резистор
4. - диод

18

Выберите элемент у которого в установившемся синусоидальном режиме напряжение и ток в совпадают по фазе.1. - конденсатор2.

Слайд 20Выберите элемент у которого в установившемся синусоидальном режиме ток опережает

по фазе напряжение на 900.
1. - дроссель
2. - резистор
3.

- конденсатор
4. - диод

19

Выберите элемент у которого в установившемся синусоидальном режиме ток опережает по фазе напряжение на 900.1. - дроссель

Слайд 21Выберите элемент у которого в установившемся синусоидальном режиме напряжение опережает

ток по фазе на 900.
1. - конденсатор
2. - резистор
3. -

дроссель
4. - диод

20

Выберите элемент у которого в установившемся синусоидальном режиме напряжение опережает ток по фазе на 900.1. - конденсатор2.

Слайд 22Сколько в представленной схеме независимых контуров.
1. - 3
2. - 4
3.

- 6
4. - 8

21

Сколько в представленной схеме независимых контуров.1. - 32. - 43. - 64. - 821

Слайд 23Сколько в представленной схеме узлов
1. - 2
2. - 4
3. -

6
4. - 8

22

Сколько в представленной схеме узлов1. - 22. - 43. - 64. - 822

Слайд 24Сколько ветвей в представленной схеме
1. - 6
2. - 4
3. -

2
4. - 1

23

Сколько ветвей в представленной схеме1. - 62. - 43. - 24. - 123

Слайд 25Какими резистивными сопротивлениями должны обладать идеальные амперметр и вольтметр, чтобы

их подключение не приводило к искажению исследуемого режима?
1. Rамперметра= ∞;

Rвольтметра = 0
2. Rамперметра= 0; Rвольтметра = ∞
3. Rамперметра= 0; Rвольтметра = 0
4. Rамперметра= ∞; Rвольтметра = ∞

24

Какими резистивными сопротивлениями должны обладать идеальные амперметр и вольтметр, чтобы их подключение не приводило к искажению исследуемого

Слайд 26Укажите название закона для цепи постоянного тока
i=(φа – φб +

Е)/R=(Uab + Е)/R.
1. Закон Ома
2. 1 Закон Кирхгофа
3. 2 Закон

Кирхгофа
4. Закон Джоуля-Ленца

25

Укажите название закона для цепи постоянного токаi=(φа – φб + Е)/R=(Uab + Е)/R.1. Закон Ома2. 1 Закон

Слайд 2726
Укажите название закона для цепи постоянного тока
Q = I2Rt.


1. Закон Ома
2. Закон Джоуля-Ленца
3. 1 Закон Кирхгофа
4. 2

Закон Кирхгофа
26Укажите название закона для цепи постоянного тока Q = I2Rt. 1. Закон Ома2. Закон Джоуля-Ленца 3. 1

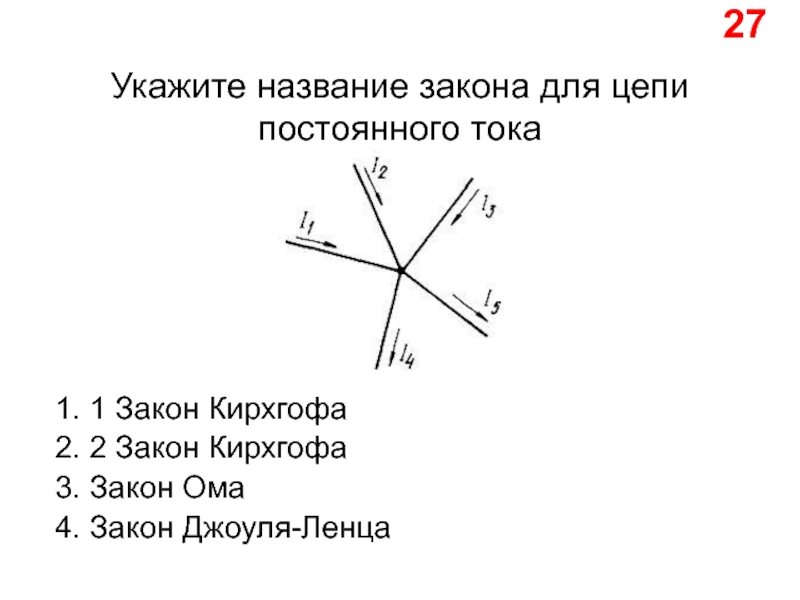

Слайд 2827
Укажите название закона для цепи постоянного тока
1. 1 Закон Кирхгофа
2.

2 Закон Кирхгофа
3. Закон Ома
4. Закон Джоуля-Ленца

27Укажите название закона для цепи постоянного тока1. 1 Закон Кирхгофа2. 2 Закон Кирхгофа 3. Закон Ома4. Закон

Слайд 2928
Укажите название закона для цепи постоянного тока
∑(En) – ∑(InRn)

= 0
1. 1 Закон Кирхгофа
2. 2 Закон Кирхгофа
3. Закон

Ома
4. Закон Джоуля-Ленца
28Укажите название закона для цепи постоянного тока ∑(En) – ∑(InRn) = 0 1. 1 Закон Кирхгофа2. 2

Слайд 30Укажите неизвестную физическую величину
1. I
2. B
3. U
4. R
29

Укажите неизвестную физическую величину1. I2. B3. U4. R29

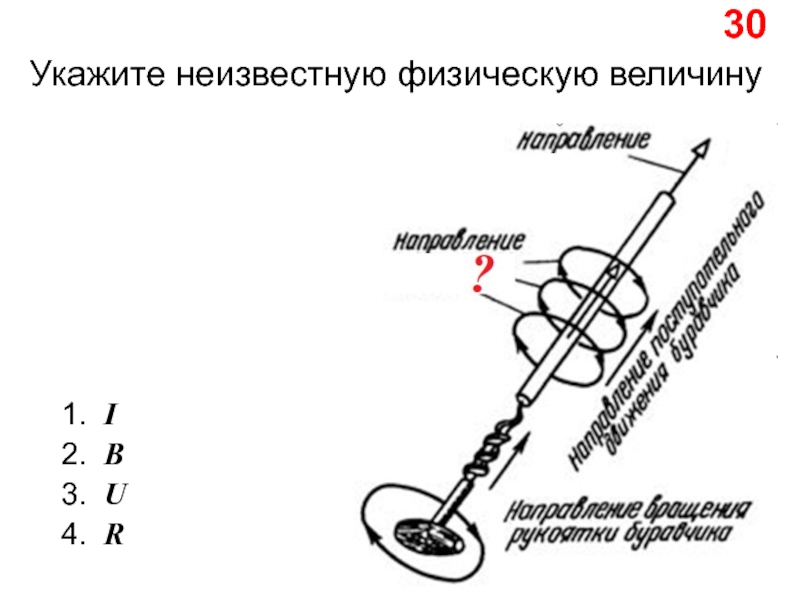

Слайд 31Укажите неизвестную физическую величину
1. I
2. B
3. U
4. R
30

Укажите неизвестную физическую величину1. I2. B3. U4. R30

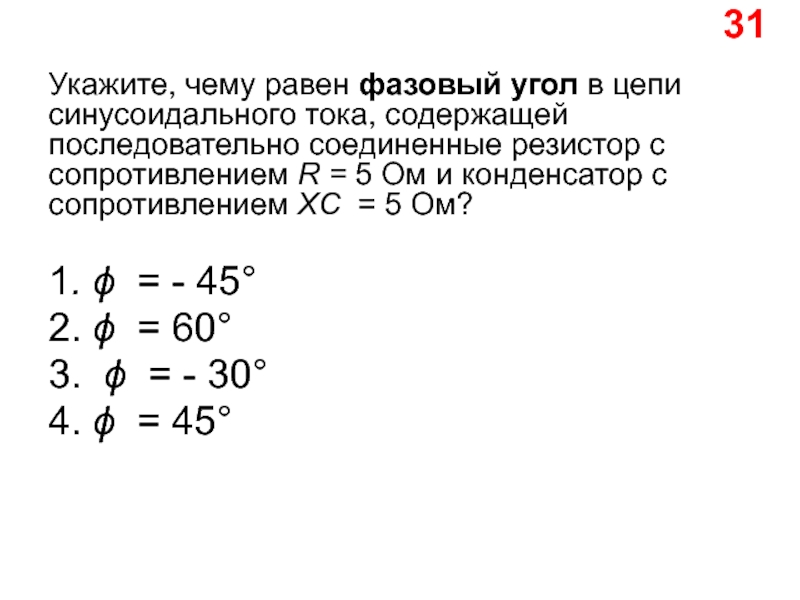

Слайд 32Укажите, чему равен фазовый угол в цепи синусоидального тока, содержащей

последовательно соединенные резистор с сопротивлением R = 5 Ом и

конденсатор с сопротивлением XС = 5 Ом?

1.  = - 45
2.  = 60
3.  = - 30
4.  = 45



31

Укажите, чему равен фазовый угол в цепи синусоидального тока, содержащей последовательно соединенные резистор с сопротивлением R =

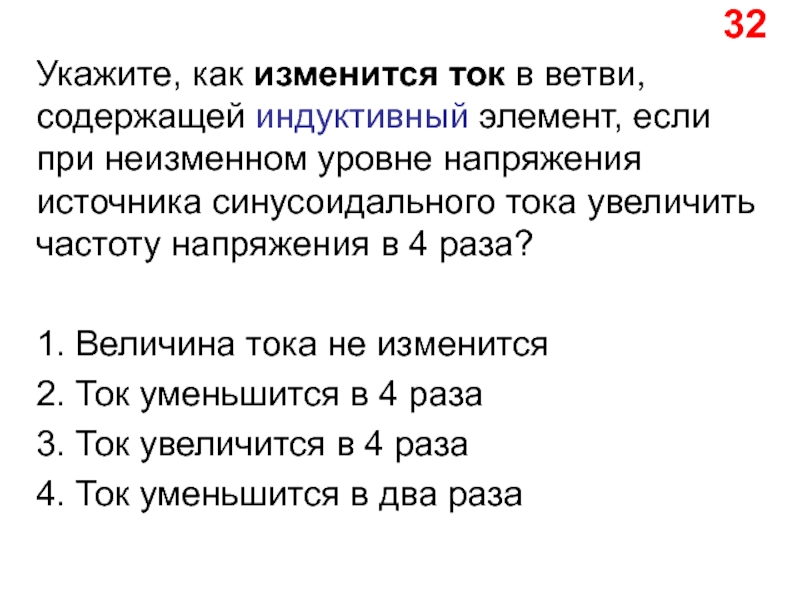

Слайд 3332
Укажите, как изменится ток в ветви, содержащей индуктивный элемент, если

при неизменном уровне напряжения источника синусоидального тока увеличить частоту напряжения

в 4 раза?

1. Величина тока не изменится
2. Ток уменьшится в 4 раза
3. Ток увеличится в 4 раза
4. Ток уменьшится в два раза



32Укажите, как изменится ток в ветви, содержащей индуктивный элемент, если при неизменном уровне напряжения источника синусоидального тока

Слайд 34Укажите, чему равен ток I в последовательной RL-цепи
(R =

XL = 70,7 Ом) синусоидального тока с напряжением


1. 2,2 А
2. 11 А
3. 5,5 А
4. 22 А

33

Укажите, чему равен ток I в последовательной RL-цепи (R = XL = 70,7 Ом) синусоидального тока с

Слайд 3534
Укажите правильную последовательность фазовых углов в ветвях (R = XL

= XС,), включенных в цепь синусоидального напряжения.

34Укажите правильную последовательность фазовых углов в ветвях (R = XL = XС,), включенных в цепь синусоидального напряжения.

Слайд 36Укажите ветвь, с которой сняты осциллограммы напряжения и тока.
35

Укажите ветвь, с которой сняты осциллограммы напряжения и тока. 35

Слайд 3736
Укажите ветвь, с которой сняты осциллограммы напряжения и тока, если

R = XL = XС.

36Укажите ветвь, с которой сняты осциллограммы напряжения и тока, если R = XL = XС.

Слайд 38Укажите, чему равен фазовый угол в цепи синусоидального тока, содержащей

последовательно соединенные резистор с сопротивлением R = 1 Ом и

идеальную индуктивную катушку с сопротивлением XL = Ом?

1.  = 45
2.  = - 30
3.  = -45
4.  = 60

37

Укажите, чему равен фазовый угол в цепи синусоидального тока, содержащей последовательно соединенные резистор с сопротивлением R =

Слайд 39Укажите пропущенное в схеме направление электроники
38
1. нейтронная
2. позитронная
3.

кварковая
4. квантовая

Укажите пропущенное в схеме направление электроники 381. нейтронная2. позитронная 3. кварковая4. квантовая

Слайд 4039
Укажите название функции
1. ctg φ
2. tg φ
3.

cos φ
4. sin φ

39Укажите название функции 1. ctg φ 2. tg φ 3. cos φ 4. sin φ

Слайд 4140
Определите функцию напряжения на резисторе R= 10 Ом, если его

ток имеет форму импульса, показанного на рис.

40Определите функцию напряжения на резисторе R= 10 Ом, если его ток имеет форму импульса, показанного на рис.

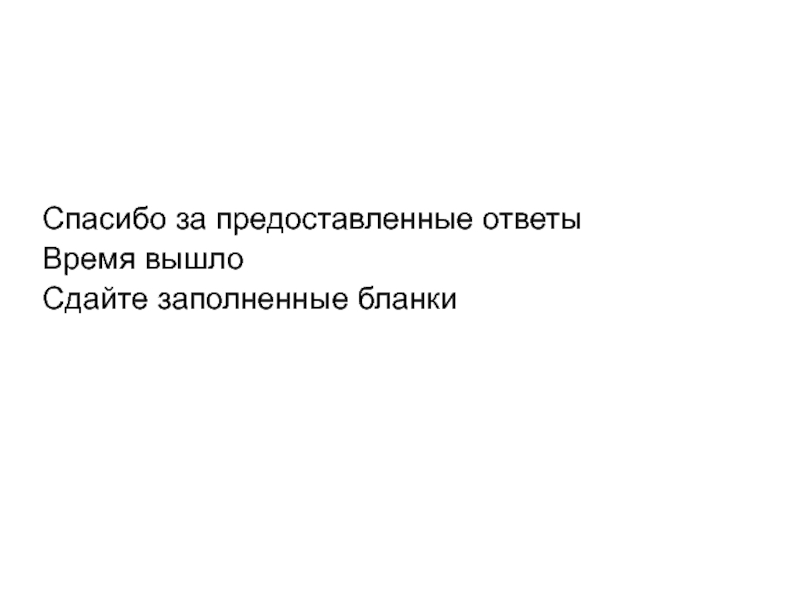

Слайд 42Спасибо за предоставленные ответы
Время вышло
Сдайте заполненные бланки

Спасибо за предоставленные ответыВремя вышлоСдайте заполненные бланки
