Таблица 16.3. Таблица маршрутизации конечного узла А

маршрутизатора 4
Таблица 16.2. Таблица маршрутизации конечного узла В

Windows ХР

unix.mgu.com

Ethernet с инкапсулированным IP-пакетом, отправленный с клиентского компьютера
Рис. 16.7. Кадры

Ethernet с инкапсулированными ARP-запросом и ARP-ответом

Рис. 16.4. Пример IP-маршрутизации

маршрутизатору R2
Рис. 16.9. Кадр Ethernet с DNS-запросом, отправленный с маршрутизатора

R2

Рис. 16.10. Кадр Ethernet с DNS-ответом, отправленный с маршрутизатора R3 компьютеру-клиенту

на четыре равные части
Рис. 16.12. Маршрутизация с использованием масок одинаковой

длины

Таблица 16.8. Таблица маршрутизатора R2 в сети с масками одинаковой длины

сети разного размера путем использования масок переменной длины
Рис. 16.12. Маршрутизация

с использованием масок одинаковой длины

Таблица 16.9. Таблица маршрутизатора R2 в сети с масками переменной длины

и клиента
Рис. 16.16. Адресное пространство поставщика услуг
Рис. 16.17. Планирование адресного

пространства для сетей клиента

Адресное пространство поставщика услуг


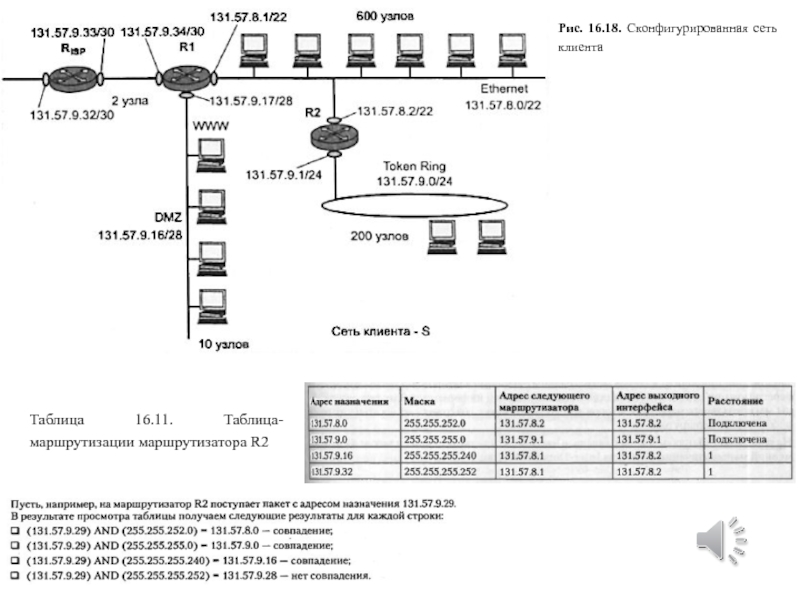

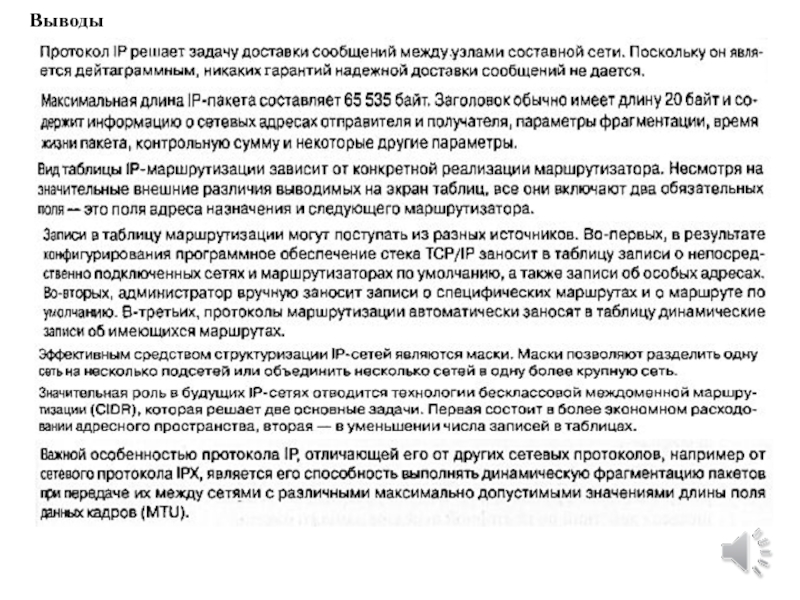

протокола UDP на основе сокетов

полями:
Source Port - 0x0035
Destination Port - 0x0411
Total length - 132

(0x84) bytes
Checksum - 0x5333

ТСР-сегмента
На Рис. 17.6. Показаны сети, соединенные маршрутизаторами, на которых установлен

протокол IP.

течении процесса
Рис. 17.8. Один сокет может участвовать в нескольких соединениях
На

рисунке показаны два логических соединения, которое установило приложение 2 с приложением 1 и приложением 3. Логические соединения идентифицируются как {(IP2, n2), (IP1, nl)} и {(IP2, n2), (IP3, nЗ)} соответственно. Мы видим, что в обоих соединениях участвует один и тот же сокет — (IP2, n2).

Соединение устанавливается по инициативе клиентской части приложения. При необходимости выполнить обмен данными с серверной частью приложение-клиент обращается к нижележащему протоколу TCP, который в ответ на это обращение посылает сегмент запрос на установление соединения протоколу TCP, работающему на стороне сервера (рис. 17.7, а). В числе прочего в запросе содержится флаг SYN, установленный в 1.

Соединение может быть разорвано в любой момент по инициативе любой стороны. Для этого клиент и сервер должны обменяться сегментами FIN и АСК, в последовательности, показанной на рис. 17.7, б (здесь инициатором является клиент).

простоя источника

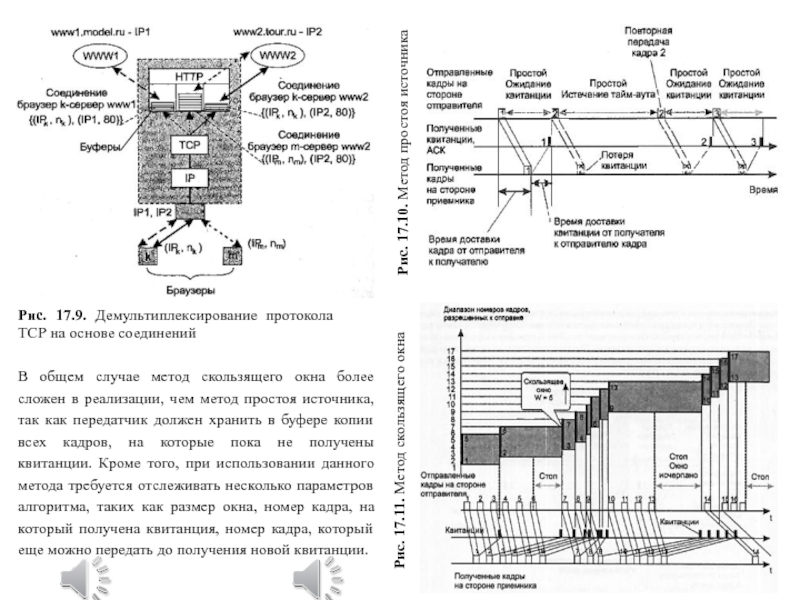

Рис. 17.11. Метод скользящего окна
В общем случае метод скользящего

окна более сложен в реализации, чем метод простоя источника, так как передатчик должен хранить в буфере копии всех кадров, на которые пока не получены квитанции. Кроме того, при использовании данного метода требуется отслеживать несколько параметров алгоритма, таких как размер окна, номер кадра, на который получена квитанция, номер кадра, который еще можно передать до получения новой квитанции.
