Слайд 1Курский областной клинический онкологический диспансер
Современная ультразвуковая диагностика заболеваний молочных желёз
Докладчик:
зав. отд. УЗД
Подольская Е.А.
Курск, 2017
Слайд 2Преимущество УЗИ молочных желёз
относительная простота исследования, экономичность, небольшие затраты времени
на 1 исследование;
неинвазивность, безболезненность;
отсутствие подготовки больной к исследованию;
отсутствие противопоказаний к
исследованию;
безвредность и безопасность для пациента, возможность использования у детей, беременных и кормящих матерей, больных с тяжелой сопутствующей патологией, проведения многократных исследований;
высокая разрешающая способность современного ультразвукового оборудования, высокие показатели диагностической информативности;
возможность проведения дифференциального диагноза с учетом комплексного анализа данных дополнительных режимов и настроек;
возможность динамического наблюдения путем фиксации изображения на видео, термопленку, цифровые носители;
большие возможности компьютерной постобработки, возможность документации информации, ее архивирования, передачи по современным каналам связи с получением виртуальных заочных консультаций по системе Телемедицины, Интернета;
возможность выполнения диагностических и диапевтических малоинвазивных манипуляций под ультразвуковым контролем.
Слайд 3Показатели информативности УЗИ в диагностике РМЖ

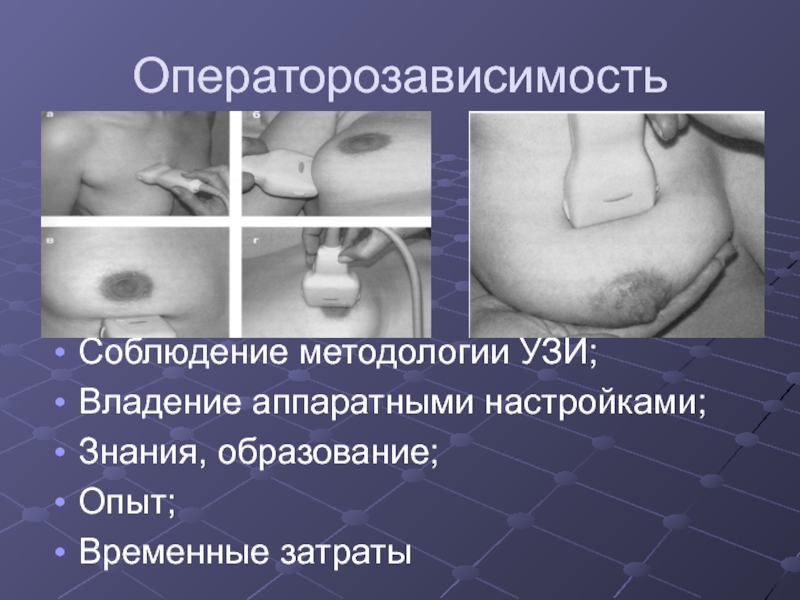

Слайд 4Операторозависимость
Соблюдение методологии УЗИ;
Владение аппаратными настройками;
Знания, образование;
Опыт;
Временные затраты
Слайд 5УЗИ молочных желез
По структуре, выделяют 4 типа молочных желёз
(по Wolfe):
Тип 1: Молочные железы с преимущественным жировым компонентом,
наличие фиброгландулярной ткани менее 25% площади маммограмм.
Тип 2: Есть очаги фиброгландулярной ткани, занимающие от 25 до 50 % площади на маммограммах.
Тип 3: Молочные железы с гетерогенными плотностями (фиброгландулярные ткани), занимающие от 51 до 75 % площади маммограммы.
Тип 4: Очень плотные молочные железы, процент фиброгландулярных тканей более 75% площади маммограм.
Тип 5: наличие протезов молочных желёз.

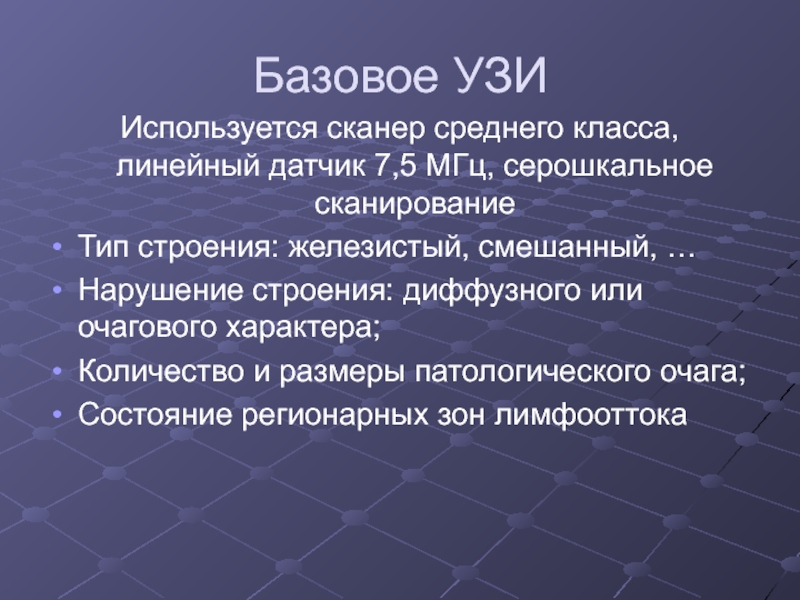

Слайд 6Базовое УЗИ
Используется сканер среднего класса, линейный датчик 7,5 МГц, серошкальное
сканирование
Тип строения: железистый, смешанный, …
Нарушение строения: диффузного или очагового характера;
Количество
и размеры патологического очага;
Состояние регионарных зон лимфооттока
Слайд 7Описание образований при серошкальном сканировании
- контуры опухоли: ровные/неровные, четкие/нечеткие;
- конфигурация
опухоли: округлая, овальная, неправильная;
- эхоструктура опухоли: однородная, неоднородная;
- дистальные акустические
эффекты: усиление, ослабление, акустическая тень;
- боковые тени: симметричные, ассиметричные, не определяющиеся;
- ориентация опухоли относительно кожных покровов: соотношение вертикального и горизонтального диаметра опухоли
Слайд 9Улучшение визуализации в В-режиме

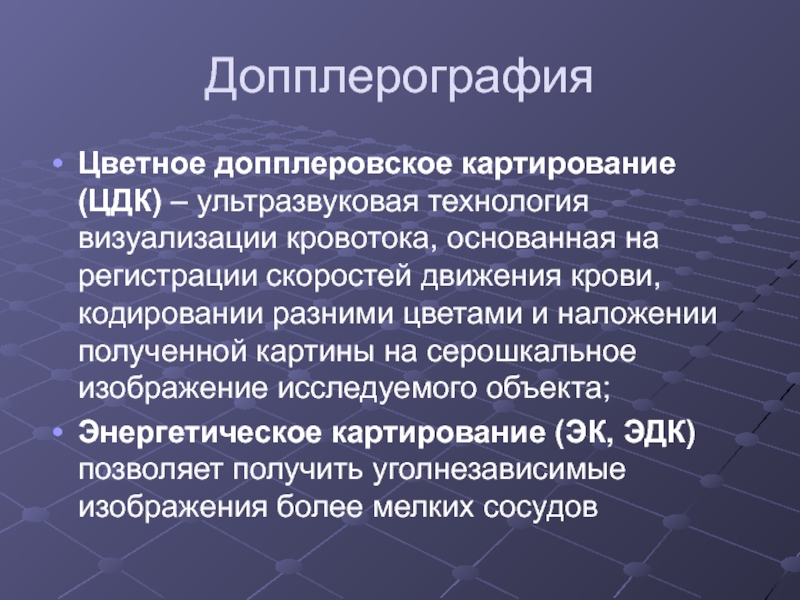

Слайд 10Допплерография
Цветное допплеровское картирование (ЦДК) – ультразвуковая технология визуализации кровотока, основанная
на регистрации скоростей движения крови, кодировании разними цветами и наложении
полученной картины на серошкальное изображение исследуемого объекта;
Энергетическое картирование (ЭК, ЭДК) позволяет получить уголнезависимые изображения более мелких сосудов

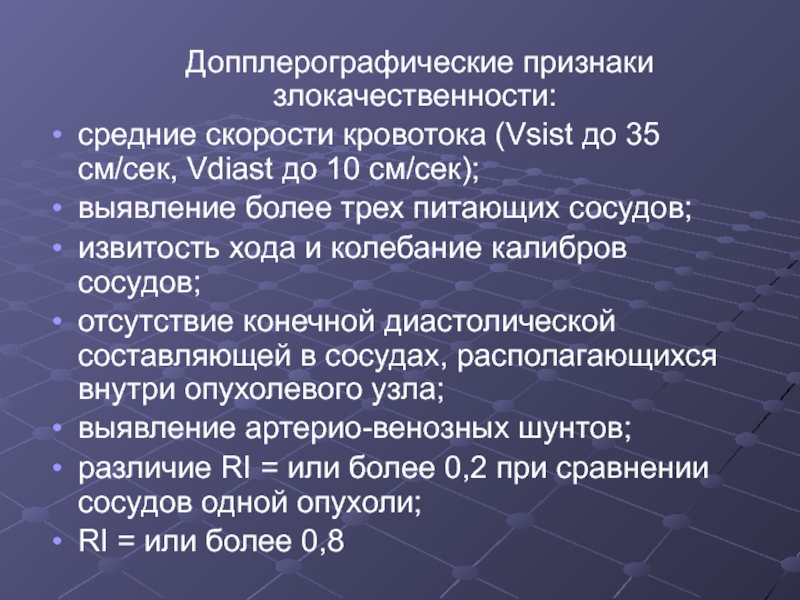

Слайд 12 Допплерографические признаки злокачественности:
средние скорости кровотока (Vsist до 35 см/сек, Vdiast
до 10 см/сек);
выявление более трех питающих сосудов;
извитость хода и колебание
калибров сосудов;
отсутствие конечной диастолической составляющей в сосудах, располагающихся внутри опухолевого узла;
выявление артерио-венозных шунтов;
различие RI = или более 0,2 при сравнении сосудов одной опухоли;
RI = или более 0,8
Слайд 13Эластография –технология улучшения визуализации неоднородности тканей по их сдвиговым характеристикам

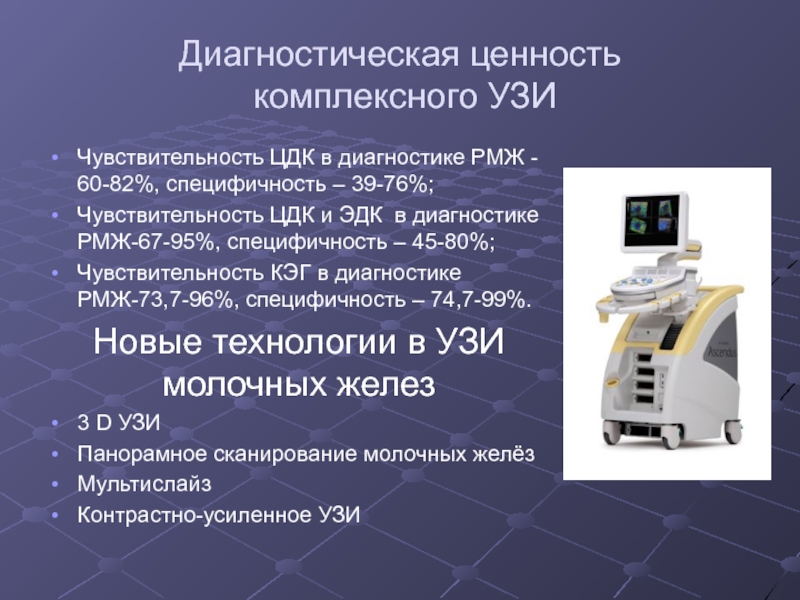

Слайд 14Диагностическая ценность
комплексного УЗИ
Чувствительность ЦДК в диагностике РМЖ - 60-82%,
специфичность – 39-76%;
Чувствительность ЦДК и ЭДК в диагностике РМЖ-67-95%, специфичность
– 45-80%;
Чувствительность КЭГ в диагностике РМЖ-73,7-96%, специфичность – 74,7-99%.
Новые технологии в УЗИ молочных желез
3 D УЗИ
Панорамное сканирование молочных желёз
Мультислайз
Контрастно-усиленное УЗИ
Слайд 15Bi-RADS для описания УЗИ молочных желез
Категория 0: невозможно прийти к
однозначному выводу по результатам визуализации, необходимо дообследование. Эта категория правомерна
при скрининговых обследованиях
Категория 1: нормальные результаты маммографии, нет образований, нарушений архитектоники или подозрительных кальцинатов
Категория 2: доброкачественные изменения
Категория 3: наиболее вероятно доброкачественное образование (до 98% за то, что есть доброкачественный процесс, контрольная визуализации через 3-6 месяцев
Категория 4: образование подозрительное на злокачественный процесс, необходима морфологическая верификация
Категория 5: все выявленные признаки указывают на наличие рака молочной железы
Категория 6: под эту категорию попадают пациентки с уже верифицированным диагнозом злокачественного процесса молочной железы
Слайд 16Способ определения оперативного доступа для биопсии непальпируемых образований молочной железы

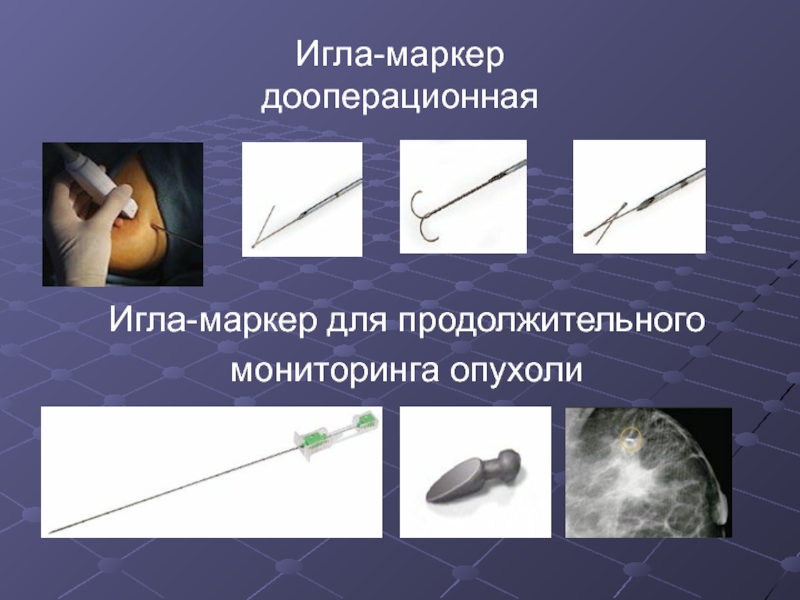

Слайд 17Игла-маркер
дооперационная
Игла-маркер для продолжительного
мониторинга опухоли
Слайд 20Заключение
Комплексное ультразвуковое исследование молочной железы –
это высокоинформативный диагностический
метод, требующий опыта, знаний, наличия соответствующего оборудования, дополнительного программного обеспечения,
расходных материалов, временных затрат.
