Курсовая работа Конструкции многоэтажных зданий

Содержание

Условия выполнения проекта

Слайды и текст этой презентации

Слайд 1Преподаватель
Кузнецов Виталий Сергеевич
Курсовая работа Конструкции многоэтажных зданий
Занятие 1

ПреподавательКузнецов Виталий СергеевичКурсовая работа Конструкции многоэтажных зданийЗанятие 1

Слайд 2Условия выполнения проекта

Условия выполнения проекта

Слайд 3График
выполнения проекта
(Торг не уместен)

График выполнения проекта(Торг не уместен)

Слайд 6Кузнецов В.С. Железобетонные и каменные конструкции. М, АСВ, 2016.
Кузнецов В.С.

Малахова А.Н. Прокуронова Е.А. Железобетонные монолитные перекрытия и каменные конструкции

многоэтажных зданий. М, АСВ, 2009.
СНиП 2.01.07-85* Нагрузки и воздействия. М, 2004 (редакция 2017)
СП 63.133310-2012. Железобетонные и каменные конструкции. (актуализированная редакция СНиП 52-01-2003.)

Литература

Кузнецов В.С. Железобетонные и каменные конструкции. М, АСВ, 2016.Кузнецов В.С. Малахова А.Н. Прокуронова Е.А. Железобетонные монолитные перекрытия

Слайд 7Исходные данные
для проектирования

Исходные данные для проектирования

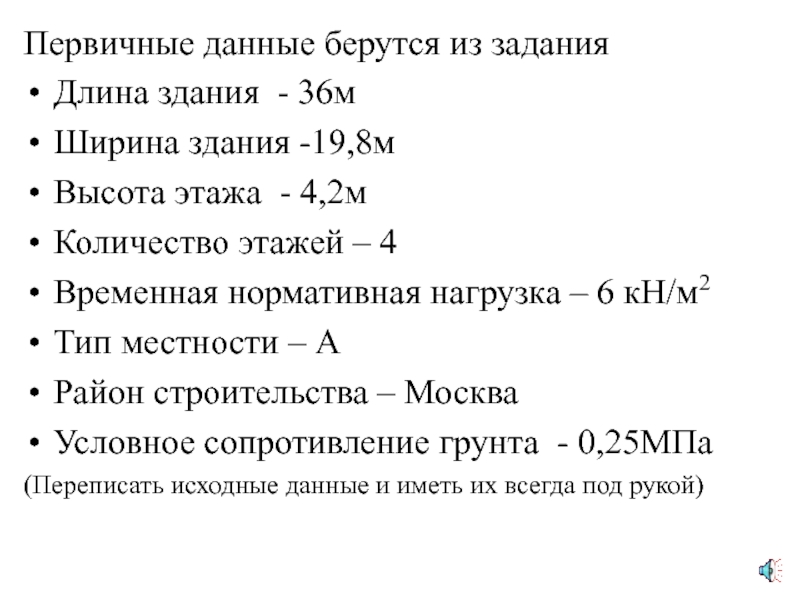

Слайд 8Первичные данные берутся из задания
Длина здания - 36м
Ширина здания -19,8м
Высота

этажа - 4,2м
Количество этажей – 4
Временная нормативная нагрузка – 6

кН/м2
Тип местности – А
Район строительства – Москва
Условное сопротивление грунта - 0,25МПа
(Переписать исходные данные и иметь их всегда под рукой)
Первичные данные берутся из заданияДлина здания - 36мШирина здания -19,8мВысота этажа - 4,2мКоличество этажей – 4Временная нормативная

Слайд 9 При компоновке сборного балочного перекрытия необходимо выбрать:
тип плиты

перекрытия (пустотная, ребристая),
сетку колонн (пролет ригеля и плит),
направление

ригелей (продольное, поперечное),
форму поперечного сечения ригелей (прямоугольная, тавровая),
определить номинальную ширину плит,
Выявить число типоразмеров плит и ригелей.
При компоновке сборного балочного перекрытия необходимо выбрать: тип плиты перекрытия (пустотная, ребристая), сетку колонн (пролет ригеля и

Слайд 10Тип плиты перекрытия
Пустотные плиты (с круглыми или овальными пустотами)

применяются, как правило, в жилом и гражданском строительстве при временных

нагрузках до 600 кг/м2, (до 6,0 кН/м2).
Ребристые плиты с ребрами вниз применяются преимущественно в перекрытиях гражданских и производственных зданий при любых значениях нагрузок.
Тип плиты перекрытия Пустотные плиты (с круглыми или овальными пустотами) применяются, как правило, в жилом и гражданском

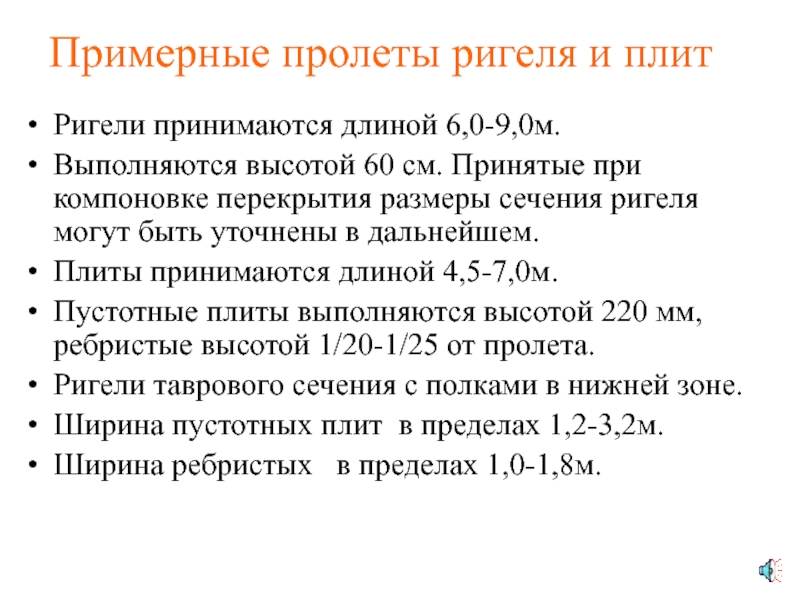

Слайд 11Примерные пролеты ригеля и плит
Ригели принимаются длиной 6,0-9,0м.
Выполняются высотой 60

см. Принятые при компоновке перекрытия размеры сечения ригеля могут быть

уточнены в дальнейшем.
Плиты принимаются длиной 4,5-7,0м.
Пустотные плиты выполняются высотой 220 мм, ребристые высотой 1/20-1/25 от пролета.
Ригели таврового сечения с полками в нижней зоне.
Ширина пустотных плит в пределах 1,2-3,2м.
Ширина ребристых в пределах 1,0-1,8м.
Примерные пролеты ригеля и плитРигели принимаются длиной 6,0-9,0м.Выполняются высотой 60 см. Принятые при компоновке перекрытия размеры сечения

Слайд 12Итак все исходные материалы и сведения получены. Приступаем к разработке компоновочной

схемы перекрытия.

Итак все исходные материалы и сведения получены. Приступаем к разработке компоновочной схемы перекрытия.

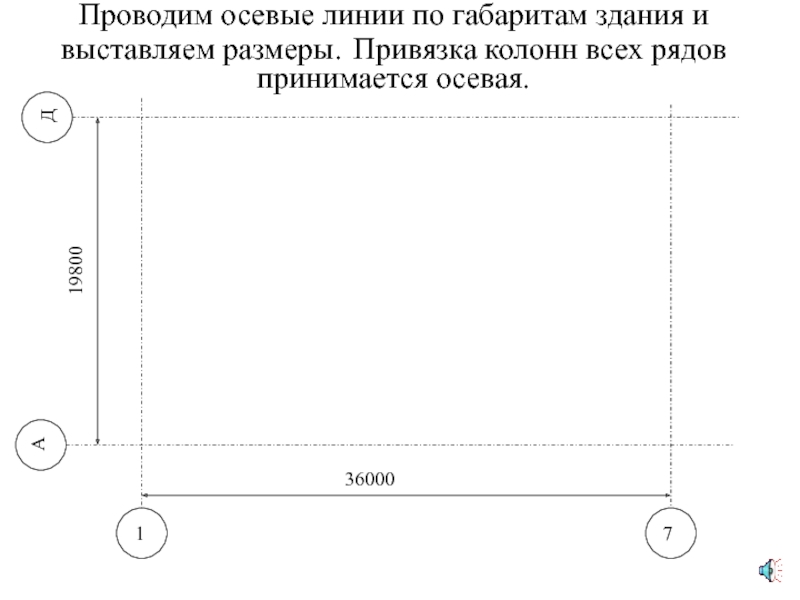

Слайд 13Проводим осевые линии по габаритам здания и выставляем размеры. Привязка

колонн всех рядов принимается осевая.
36000
19800

Проводим осевые линии по габаритам здания и выставляем размеры. Привязка колонн всех рядов принимается осевая.3600019800

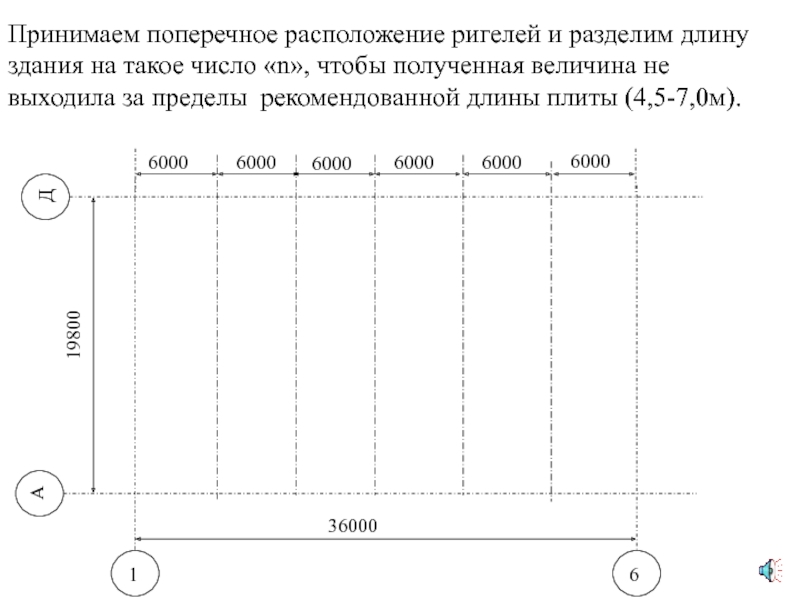

Слайд 14Принимаем поперечное расположение ригелей и разделим длину здания на такое

число «n», чтобы полученная величина не выходила за пределы рекомендованной

длины плиты (4,5-7,0м).

6000

6000

6000

6000

6000

6000

Принимаем поперечное расположение ригелей и разделим длину здания на такое число «n», чтобы полученная величина не выходила

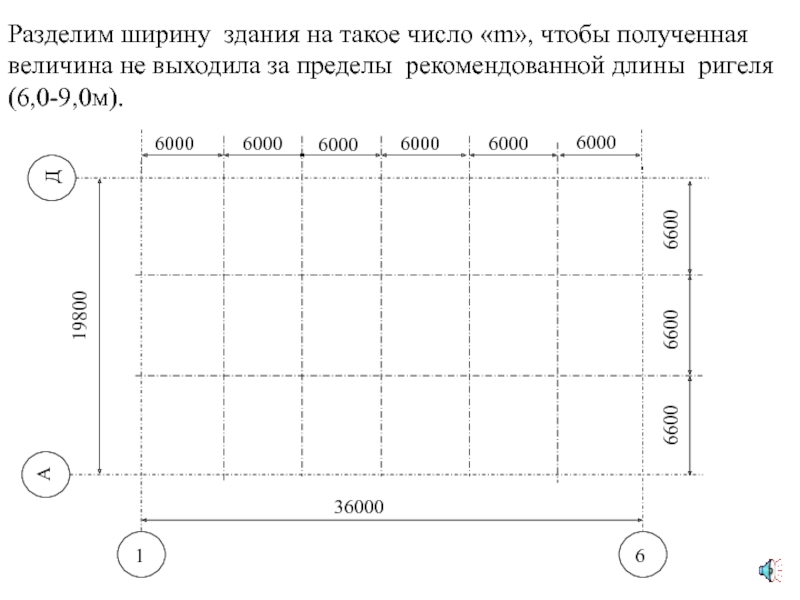

Слайд 15Разделим ширину здания на такое число «m», чтобы полученная величина

не выходила за пределы рекомендованной длины ригеля (6,0-9,0м).


6600

6600

6600

Разделим ширину здания на такое число «m», чтобы полученная величина не выходила за пределы рекомендованной длины ригеля

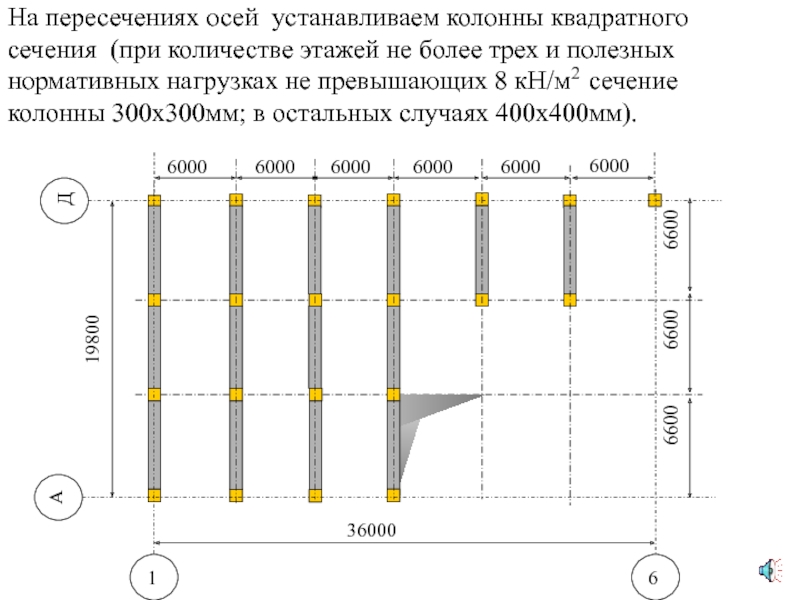

Слайд 16На пересечениях осей устанавливаем колонны квадратного сечения (при количестве этажей

не более трех и полезных нормативных нагрузках не превышающих 8

кН/м2 сечение колонны 300х300мм; в остальных случаях 400х400мм).

6600

6600

6600

На пересечениях осей устанавливаем колонны квадратного сечения (при количестве этажей не более трех и полезных нормативных нагрузках

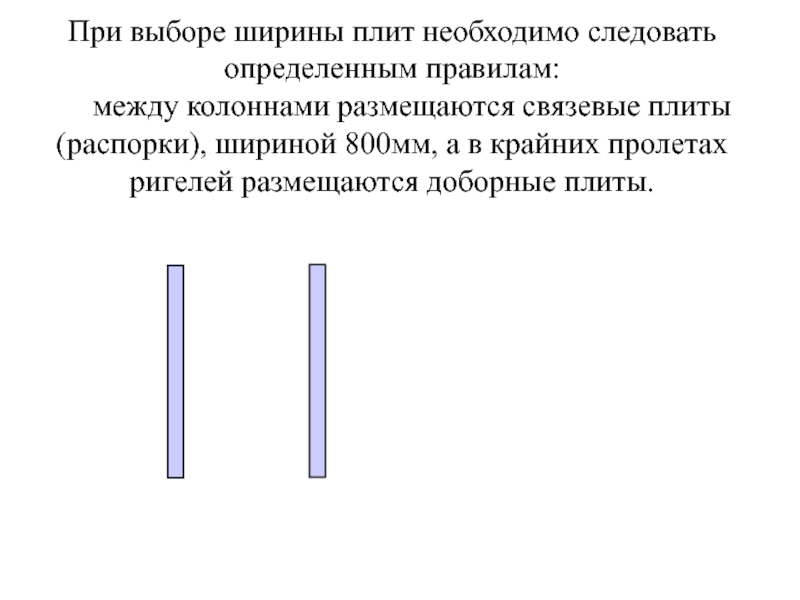

Слайд 17При выборе ширины плит необходимо следовать определенным правилам: между колоннами размещаются

связевые плиты (распорки), шириной 800мм, а в крайних пролетах ригелей

размещаются доборные плиты.

Lр

Lр -800

800

800

РП

РП

РП

РП

Оставшееся расстояние необходимо поделить на такое число, чтобы получить номинальную ширину плиты, попадающую в пределы.
Пустотные плиты (1,2÷3,2м).
Ребристые (1,0 ÷1,8м).

Впл

Впл

При выборе ширины плит необходимо следовать определенным правилам: между колоннами размещаются связевые плиты (распорки), шириной 800мм, а

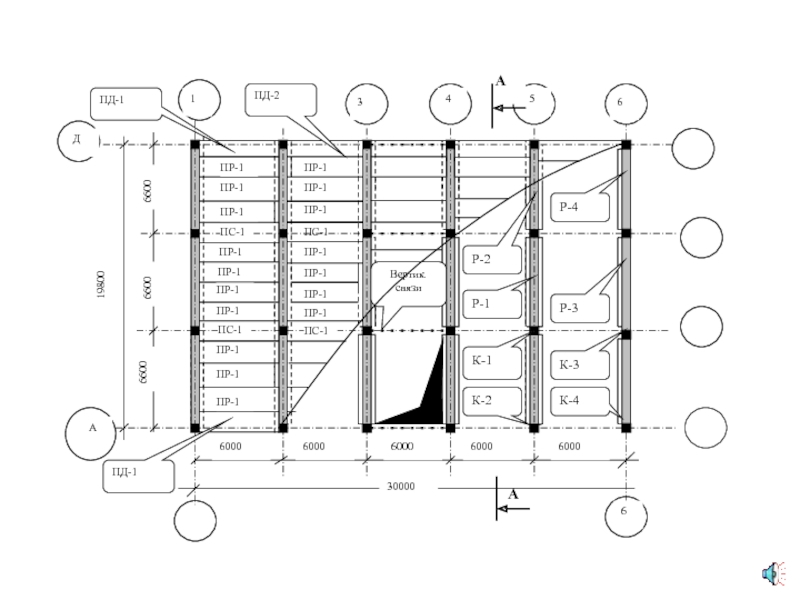

Слайд 18Рис 1. Компоновка сборного междуэтажного перекрытия

Рис 1. Компоновка сборного междуэтажного перекрытия

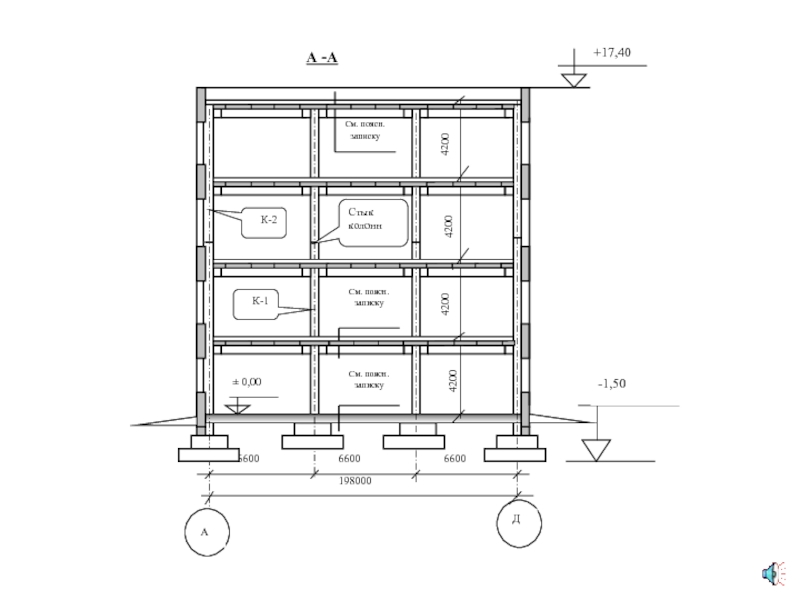

Слайд 19А -А
Рис 1. Компоновка сборного междуэтажного перекрытия

А -АРис 1. Компоновка сборного междуэтажного перекрытия
