Лекции № 2 3

в резервуарах с купольным покрытием также и кольцо.
Обычное предварительное напряжение

стенки резервуара осуществляется путем натяжения кольцевой арматуры, которое создает соответствующее обжатие бетона. Предварительное напряжение ведет к возникновению в стенке радиальных моментов и поперечных сил, которые тем больше, чем интенсивность арматуры.

Рис. 23.1. Конструкции цилиндрического предварительно напряженного резервуара с плоским покрытием

Цилиндрические резервуары с предварительным напряжением

покрытием

Панели устанавливают вертикально в паз между двумя кольцевыми ребрами днища

по периметру резервуара (рис. 23.4).
Вертикальные швы между панелями заполняют бетоном. После приобретения бетоном швов прочности не менее 70% проектной стену снаружи обжимают кольцевой предварительно напрягаемой арматурой, которую по окончании процесса натяжения защищают торкрет-бетоном.

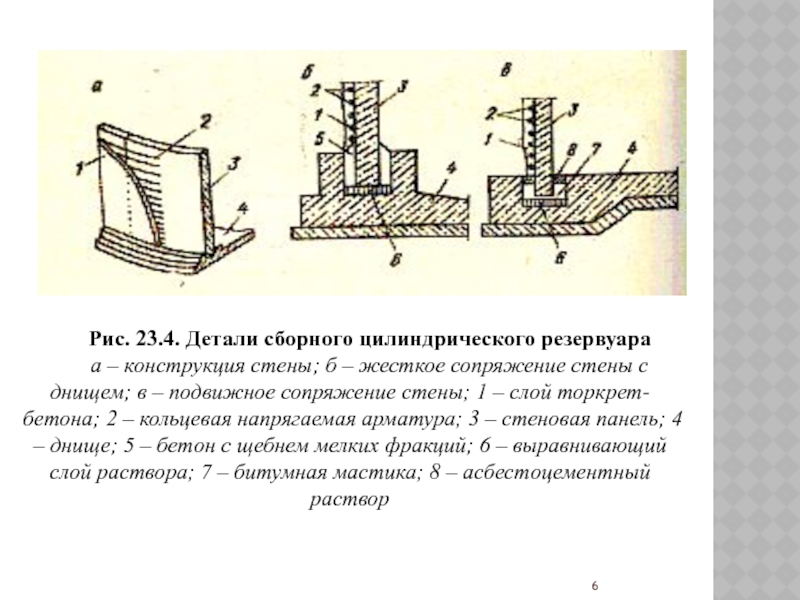

– жесткое сопряжение стены с днищем; в – подвижное сопряжение

стены; 1 – слой торкрет-бетона; 2 – кольцевая напрягаемая арматура; 3 – стеновая панель; 4 – днище; 5 – бетон с щебнем мелких фракций; 6 – выравнивающий слой раствора; 7 – битумная мастика; 8 – асбестоцементный раствор

м3 и более. Если предъявляется требование более компактной компоновки резервуаров,

например внутри помещений, их делают прямоугольными и при меньшей вместимости.

Унифицированные параметры прямоугольных резервуаров для воды

Таблица 23.1

Покрытия резервуаров обычно делают плоскими по колоннам, днища – также плоскими или для увеличения вместимости резервуара с внутренними откосами по периметру стен. Стены высотой до 4 м – гладкие; более 4 м – с ребрами

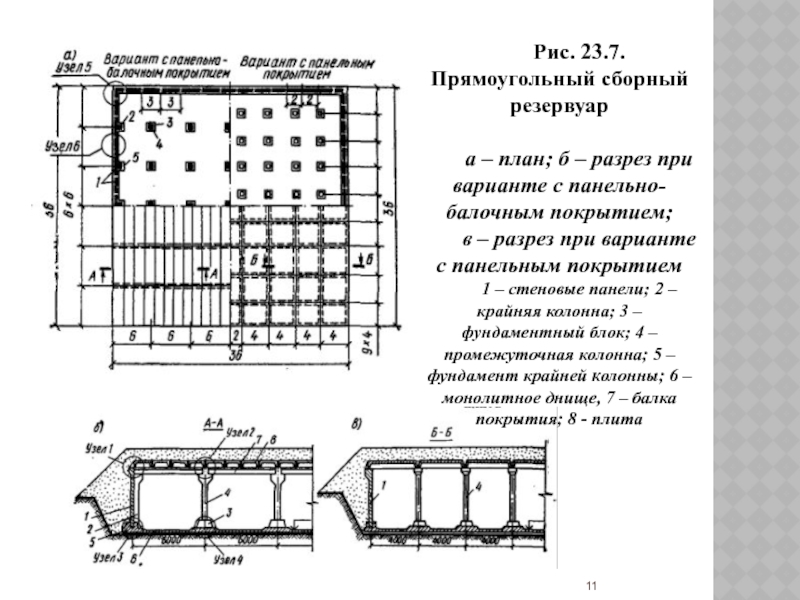

при варианте с ребристым покрытием;
в – разрез при варианте

с безбалочным покрытием

при варианте с панельно-балочным покрытием;
в – разрез при варианте

с панельным покрытием
1 – стеновые панели; 2 – крайняя колонна; 3 – фундаментный блок; 4 – промежуточная колонна; 5 – фундамент крайней колонны; 6 – монолитное днище, 7 – балка покрытия; 8 - плита

9 – закладные детали; 10 – дополнительная арматура в монолитном

участке; 11 – бетон монолитного участка стен

положении и зазоры бетонируют. Вертикальные стыковые зазоры могут быть прямоугольной

формы толщиной 200 мм (в их пределах арматурные выпуски сваривают) и шпоночной формы толщиной 30 мм (без сварки арматуры).
Швы по первому варианту позволяют учесть работу стены на изгиб в горизонтальном направлении между ребрами (пилястрами), поэтому они должны размещаться в местах, где моменты имеют небольшие значения.
Угловые участки выполняют монолитными, их размеры зависят от разбивки стеновых панелей в плане.
Сборные колонны (квадратного сечения) устанавливают в гнезда фундаментов, зазоры заполняют бетоном. Днища делают монолитными.
В резервуарах большой протяженности через каждые 54 м предусматривают температурно-усадочные швы.

схеме

а – конструктивная схема; б – расчетная схема; в –

эпюра моментов; 1 – стык шпоночной формы; 2 – плита сборного покрытия; 3 – стеновая панель; 4 – паз в днище для заделки стеновой панели; р – гидростатическое давление воды; рl – горизонтальное давление грунта; P – давление от покрытия

опертая по контуру

а – конструктивная схема; б – расчетная схема;

в – эпюра моментов; 1 – вертикальные ребра; 2 – шарнирное опирание; 3 – защемление; 4 – линии нулевых моментов; 5 – эпюра изгибающих моментов вдоль пролета l2 ; 6 – вдоль пролета l1 g – давление от покрытия

моментам как в изгибаемой плите прямоугольного сечения с одиночным армированием.

Нормальные усилия, действующие от давления покрытия или от давления на стены поперечного направления, в расчете не учитываются.
Арматуру рассчитывают отдельно от гидростатического давления изнутри резервуара и от бокового давления грунта снаружи.
Отдельные стержни арматуры объединяют в сварные сетки, которые устанавливают около внутренней и наружной поверхностей стеновых панелей с минимальным защитным слоем.
Кроме расчета на прочность, выполняют расчет стен по условию ширины раскрытия трещин
