1. Усиление изгибаемых конструкций накладными элементами

Лекция 181. Усиление изгибаемых конструкций накладными элементами

Слайд 2 Задача проектирования разгрузочных конструкций состоит в выборе для них размеров

поперечного сечения такой величины, чтобы при происходящем распределении внешней нагрузки

они приняли ту долю нагрузки, которая не может быть воспринята существующими элементами сооружения.

Основным условием, позволяющем решить эту задачу является обеспечение совместности деформаций для обеих конструкций за счет различных конструктивных мероприятий. В этом случае перераспределение усилий внутри комплексной конструкции между усиливаемым и разгружающим элементами происходит пропорционально их изгибным жесткостям

Изгибная жесткость для железобетонных элементов
В = kEbIred

Задача проектирования разгрузочных конструкций состоит в выборе для них размеров поперечного сечения такой величины, чтобы при происходящем

Слайд 3Схема, иллюстрирующая принцип работы накладной конструкции

Схема, иллюстрирующая принцип работы накладной конструкции

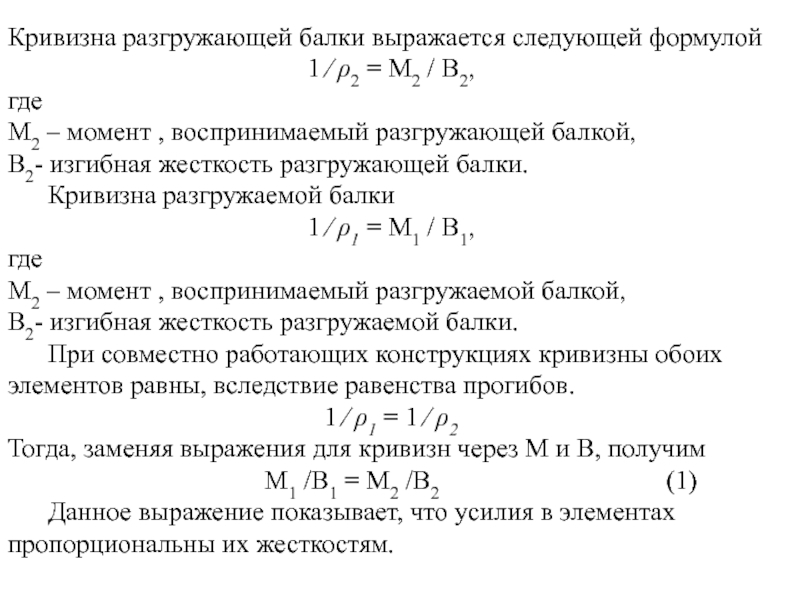

Слайд 4Кривизна разгружающей балки выражается следующей формулой
1 ∕ ρ2 = М2

/ В2,
где
М2 – момент , воспринимаемый разгружающей балкой,
В2- изгибная

жесткость разгружающей балки.
Кривизна разгружаемой балки
1 ∕ ρ1 = М1 / В1,
где
М2 – момент , воспринимаемый разгружаемой балкой,
В2- изгибная жесткость разгружаемой балки.
При совместно работающих конструкциях кривизны обоих элементов равны, вследствие равенства прогибов.
1 ∕ ρ1 = 1 ∕ ρ2
Тогда, заменяя выражения для кривизн через М и В, получим
М1 /В1 = М2 /В2 (1)
Данное выражение показывает, что усилия в элементах пропорциональны их жесткостям.
Кривизна разгружающей балки выражается следующей формулой1 ∕ ρ2 = М2 / В2,где М2 – момент , воспринимаемый

Слайд 5

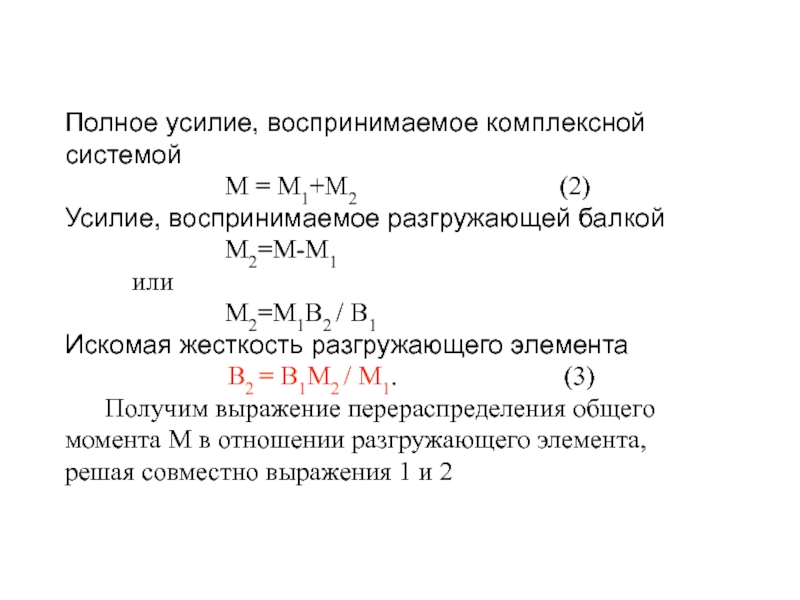

Полное усилие, воспринимаемое комплексной системой
М = М1+М2

(2)
Усилие, воспринимаемое разгружающей балкой
М2=М-М1
или
М2=М1В2 / В1
Искомая жесткость разгружающего элемента
В2 = В1М2 / М1. (3)
Получим выражение перераспределения общего момента М в отношении разгружающего элемента, решая совместно выражения 1 и 2

Полное усилие, воспринимаемое комплексной системойМ = М1+М2

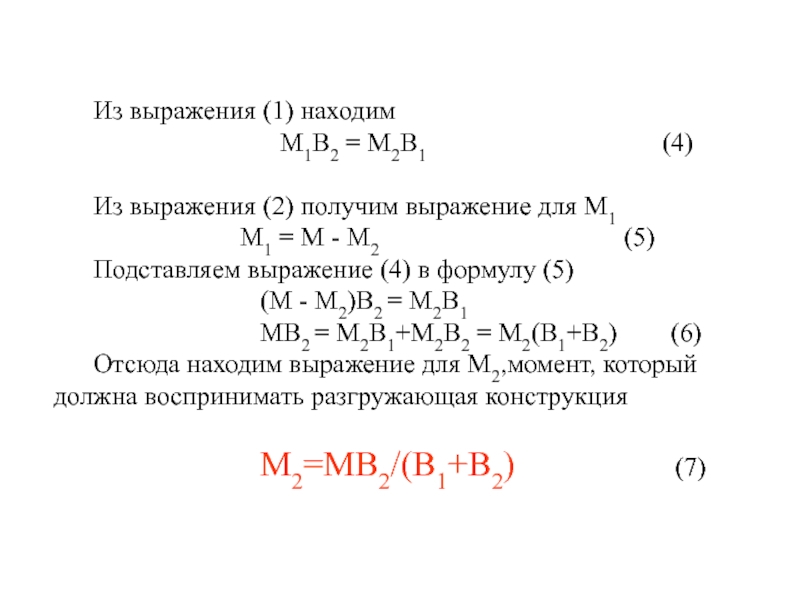

Слайд 6 Из выражения (1) находим

М1В2 = М2В1 (4)

Из выражения (2) получим выражение для М1
М1 = М - М2 (5)
Подставляем выражение (4) в формулу (5)
(М - М2)В2 = М2В1
МВ2 = М2В1+М2В2 = М2(В1+В2) (6)
Отсюда находим выражение для М2,момент, который должна воспринимать разгружающая конструкция

М2=МВ2/(В1+В2) (7)
Из выражения (1) находим

Слайд 7Порядок расчета накладной балки
Определяется (из задания) полное усилие М на

реконструируемый элемент,
Определяется расчетом усилие М1, свободно воспринимаемое разгружаемой балкой,
Определяется усилие

М2, приходящееся на накладную балку,
Вычисляется необходимая жесткость балки усиления,
Задаются предварительно сечением балки усиления
Вычисляют величину усилия, приходящуюся на разгрузочную балку.
Проверяют прочность ЖБЭ, согласно СНиП 2.03.01.84* по нормальным и наклонным сечениям.
8. Выполняется проверка на срез опорных сечений на полную нагрузку после реконструкции.
Q ≥ 2,5Rbtbh0
Здесь Q – полная нагрузка после реконструкции
Или
Rbt≤τ = Q / 2,5bh0
Порядок расчета накладной балкиОпределяется (из задания) полное усилие М на реконструируемый элемент,Определяется расчетом усилие М1, свободно воспринимаемое

Слайд 8Лекция 18
2. Преднапряженные
затяжки-усиления

Лекция 182. Преднапряженные затяжки-усиления

Слайд 9 Преднапряженные затяжки могут быть трех видов:
шпренгельные,
комбинированные.
горизонтальные,
При

устройстве затяжек усиливаемые элементы изменяют свою первоначальную конструктивную схему и

превращаются в комбинированные. При этом обычные изгибаемые элементы становятся внецентренно сжатыми. На опорах появляются дополнительные изгибающие моменты, которые влияют на первоначальные пролетные моменты. Этот способ усиления позволяет в 2-2,5 раза увеличить первоначальную несущую способность элемента.

Преднапряженные затяжки могут быть трех видов:шпренгельные, комбинированные.горизонтальные,   При устройстве затяжек усиливаемые элементы изменяют свою первоначальную

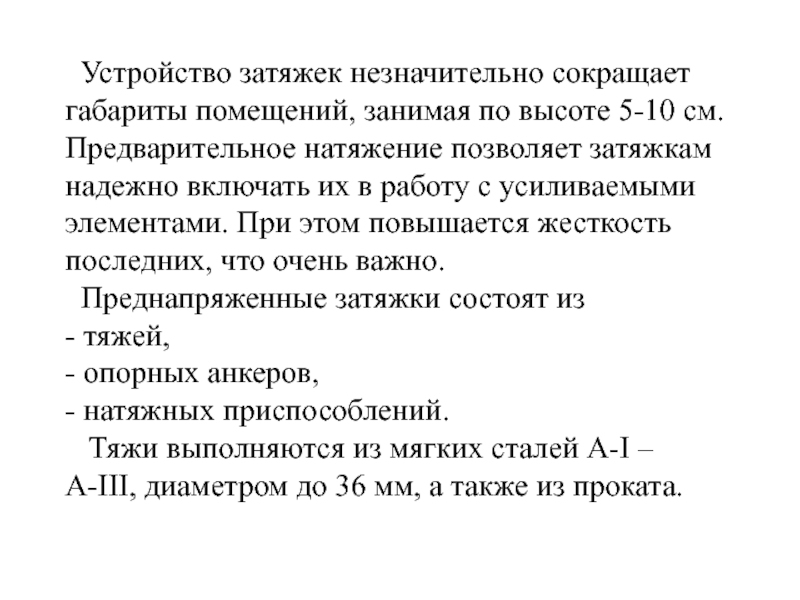

Слайд 10 Устройство затяжек незначительно сокращает габариты помещений, занимая по высоте

5-10 см. Предварительное натяжение позволяет затяжкам надежно включать их в

работу с усиливаемыми элементами. При этом повышается жесткость последних, что очень важно.
Преднапряженные затяжки состоят из
- тяжей,
- опорных анкеров,
- натяжных приспособлений.
Тяжи выполняются из мягких сталей А-I – A-III, диаметром до 36 мм, а также из проката.
Устройство затяжек незначительно сокращает габариты помещений, занимая по высоте 5-10 см. Предварительное натяжение позволяет затяжкам надежно

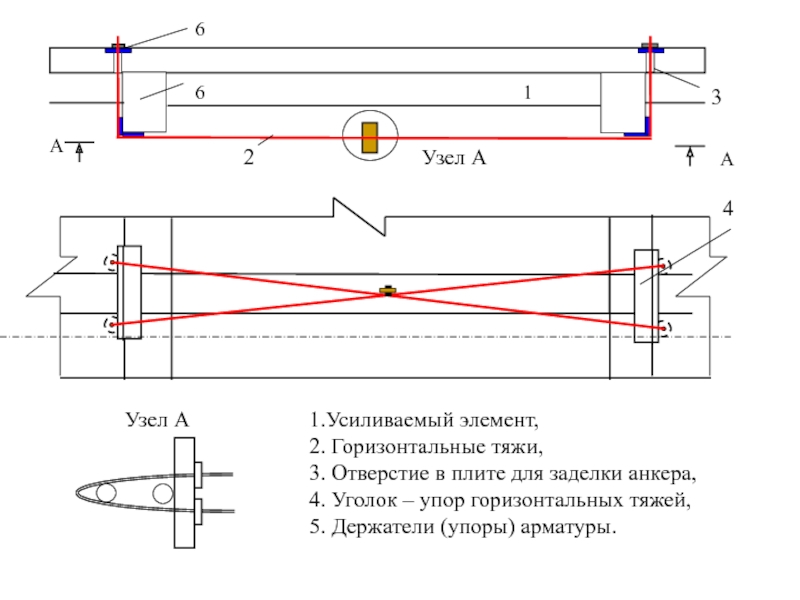

Слайд 111.Усиливаемый элемент,
2. Горизонтальные тяжи,
3. Отверстие в плите для заделки анкера,
4.

Уголок – упор горизонтальных тяжей,
5. Держатели (упоры) арматуры.

1.Усиливаемый элемент,2. Горизонтальные тяжи,3. Отверстие в плите для заделки анкера,4. Уголок – упор горизонтальных тяжей,5. Держатели (упоры)

Слайд 12 Вопросы
Как изменится расчетная схема усиливаемого элемента при применении затяжки

?
Какое максимальное усилие может быть достигнуто при длине усиливаемой балки

6м, а ширине 0,4м?
Как осуществить преднапряжение верхней зоны балки над опорами?

Вопросы  Как изменится расчетная схема усиливаемого элемента при применении затяжки ?Какое максимальное усилие может быть

Слайд 13F=H1sinα
H1=F/ sinα

F=H1sinαH1=F/ sinα
