Лекция 2
Содержание
- 1. Лекция 2
- 2. Изображение видов

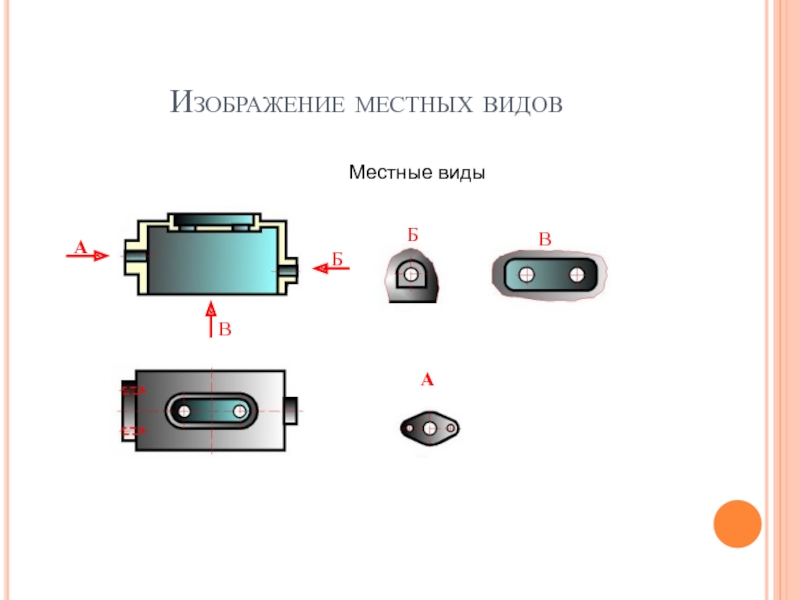

- 3. Изображение местных видовМестные видыААББВВ
- 4. Изображение дополнительного вида

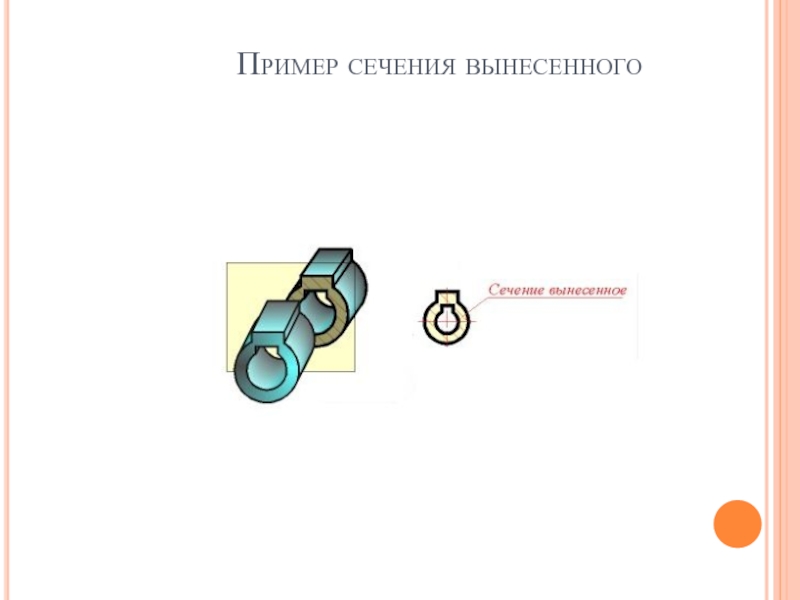

- 5. Пример сечения вынесенного

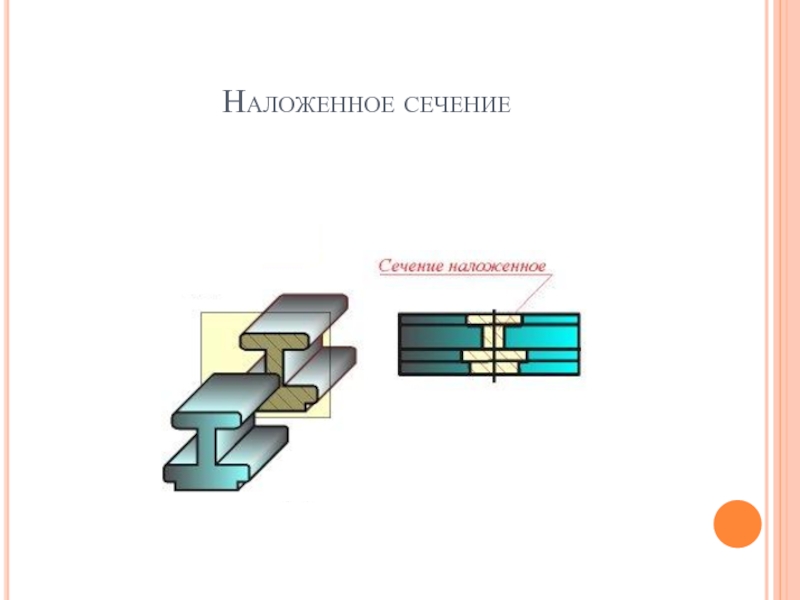

- 6. Наложенное сечение
- 7. Пример изображения вынесенных сечений
- 8. Обозначение сечений разрезов
- 9. Пример оформления сечения Начальный и конечный штрихи не должны пересекать контур изображения.
- 10. Сечения симметричных фигур При симметричной фигуре линию сечения не проводят и сечение надписью не сопровождают.

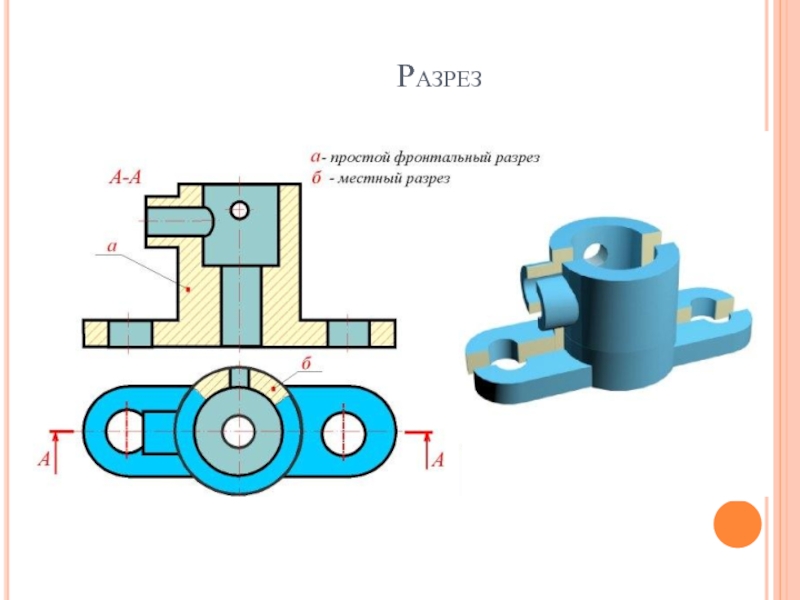

- 11. Разрез

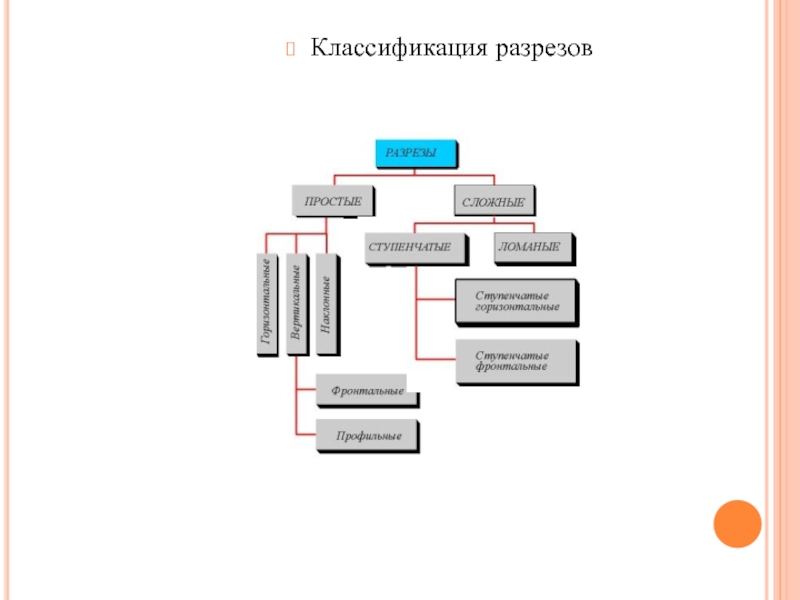

- 12. Классификация разрезов
- 13. Продольные разрезы
- 14. Слайд 14
- 15. Местные разрезы Разрезы, служащие для выяснения устройства предмета лишь в отдельных, ограниченных местах, называются местными
- 16. Обозначение простых разрезов Положение секущей плоскости, направление

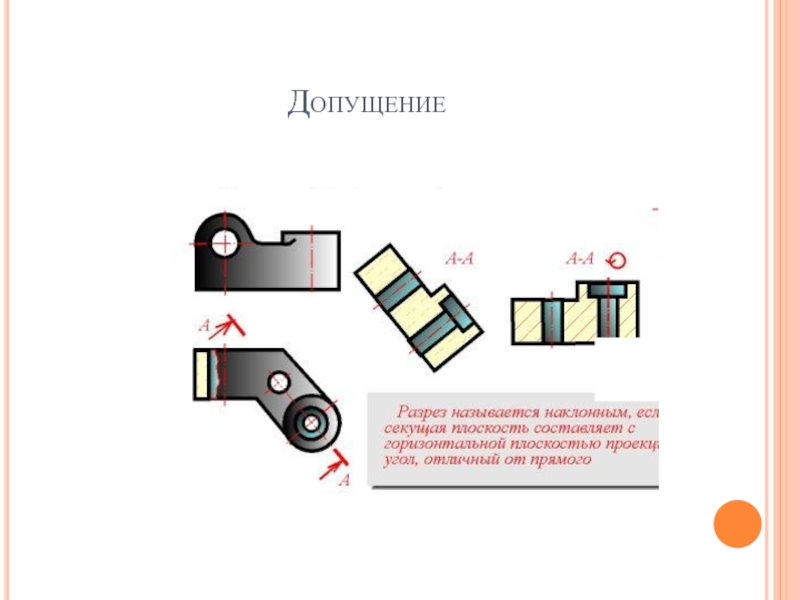

- 17. Допущение
- 18. Условие совмещения вида и разреза Часть вида и
- 19. Совмещение вида и разреза симметричной фигурыЕсли при
- 20. Сложный ступенчатый разрез

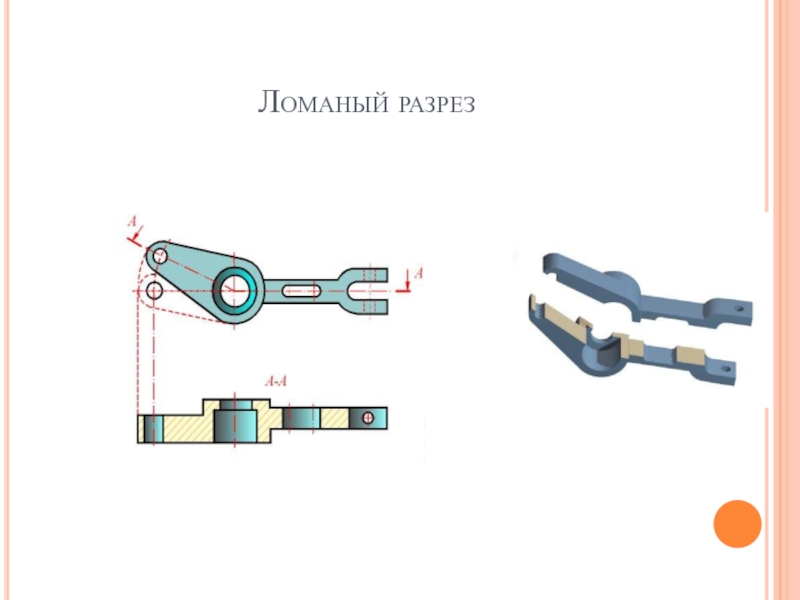

- 21. Ломаный разрез
- 22. СПАСИБО ЗА ВНИМАНИЕ!!!
- 23. Скачать презентанцию
Изображение видов
Слайды и текст этой презентации

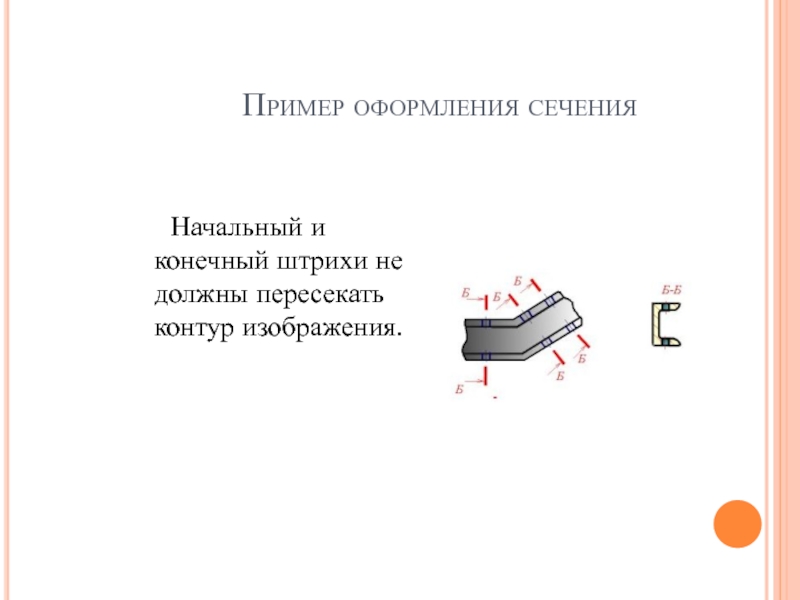

Слайд 9Пример оформления сечения
Начальный и конечный штрихи не должны пересекать контур
изображения.

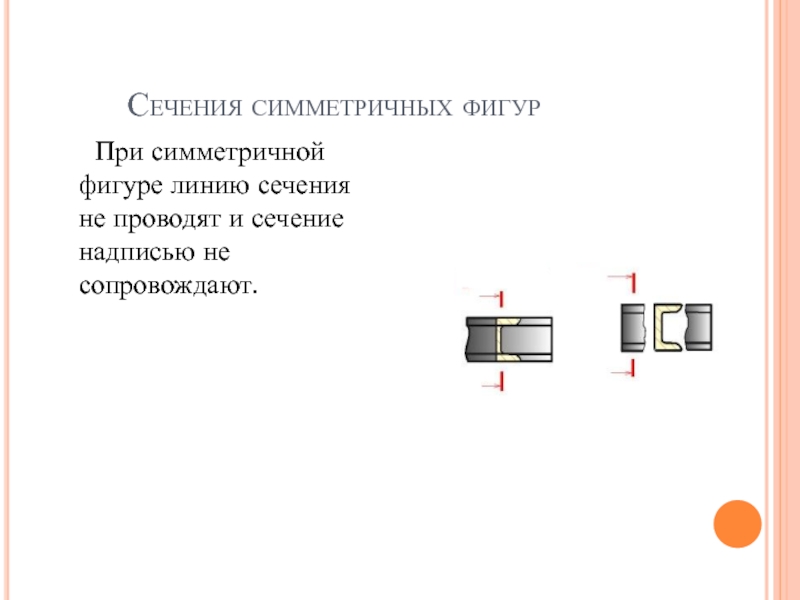

Слайд 10Сечения симметричных фигур
При симметричной фигуре линию сечения не проводят и
сечение надписью не сопровождают.

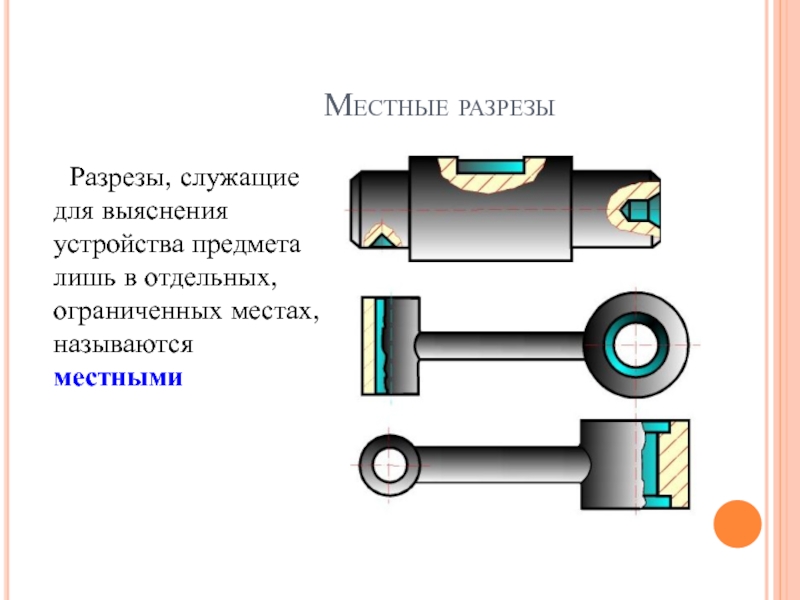

Слайд 15Местные разрезы
Разрезы, служащие для выяснения устройства предмета лишь в отдельных,
ограниченных местах, называются местными

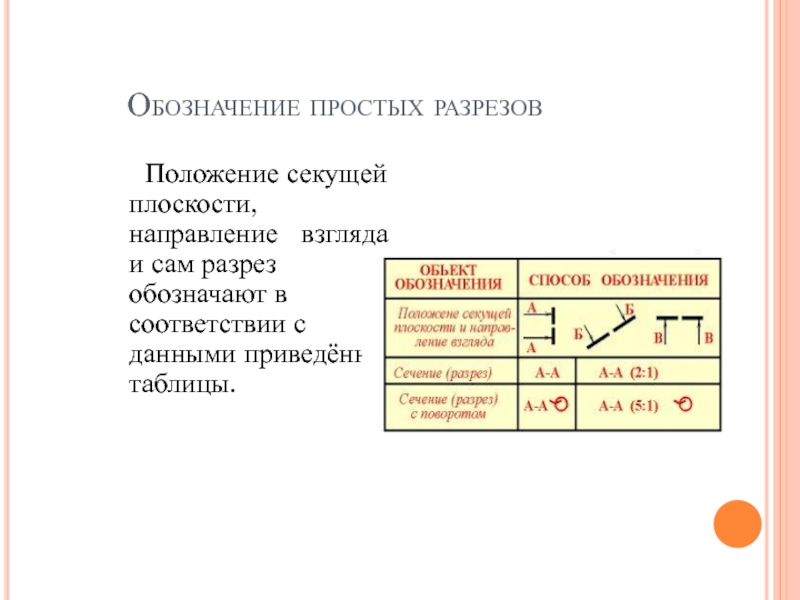

Слайд 16Обозначение простых разрезов
Положение секущей плоскости, направление взгляда и сам
разрез обозначают в соответствии с данными приведённой таблицы.

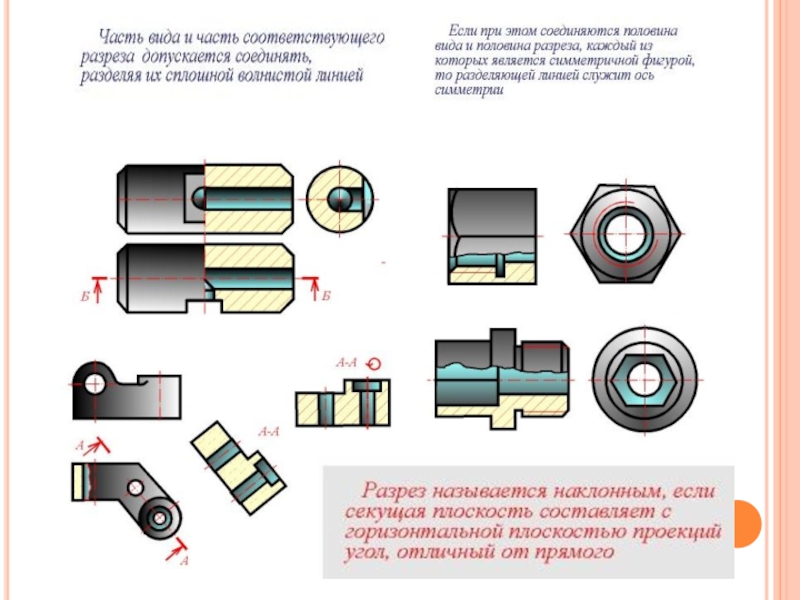

Слайд 18Условие совмещения вида и разреза
Часть вида и часть соответствующего разреза
допускается соединять, разделяя их сплошной волнистой линией. Она не должна
совпадать с какими-либо другими линиями изображения.
Слайд 19Совмещение вида и разреза симметричной фигуры
Если при этом соединяются половина
вида и половина разреза, каждый из которых является симметричной фигурой,
то разделяющей линией служит ось симметрии.
