Слайд 1Лекция 4. Поток.
§ 1. Задача приводящая к понятию потока векторного
поля.
Пусть в трехмерном пространстве имеется ориентируемая поверхность S и векторное
поле, задаваемое формулой:
Считаем, что векторное поле в каждой точке векторного пространства задает поле скоростей жидкости. Попробуем найти количество жидкости, которое протекает через поверхность S в направлении нормали.
Слайд 2Для этого возьмем в трехмерном пространстве поверхность S и разобьем
ее на маленькие кусочки S1, S2, …, Sn с площадями
S1,
S2, …, Sn. В каждом из кусочков выберем точки P1, P2, …, Pn, в которых найдем значение
скорости жидкости:
и нормали к
поверхности S:
Слайд 3 Найдем количество жидкости, которое протекает через каждый
участок Si в единицу времени в направлении нормали.
Численно
это значение равно объему параллелепипеда, построенного на Si как на основании с высотой
Слайд 4 Если сложить объемы всех маленьких параллелепипедов, то
количество жидкости, протекающее через поверхность S, обозначаемое Q равно:
При
таком приближенном вычислении количество жидкости зависит от способа разбиения и выбора точек Pi.
В физике величина не зависит. Считаем, если существует конечный предел
Слайд 5 то он и будет выражать значение количества жидкости,
протекающей через поверхность S. Вспоминая, если предел существует, то он
называется поверхностным интегралом 1-го рода.
Количество жидкости, протекающей через поверхность S равно поверхностному интегралу 1-го рода от скалярного произведения скорости на единичный вектор нормали к поверхности.
Слайд 6 Для того, чтобы количественно описать векторы, электростатического, электромагнитного
поля вводится понятие потока.
Определение (Потока).
Потоком векторного
поля
называется число, обозначаемое буквой П и вычисляемое как:
Слайд 7 Примечание: в случае жидкости поток равен количеству жидкости,
протекающей через поверхность.
§ 2. Вычисление потока.
Если задано
векторное поле ,
и задана поверхность S, нормаль к которой может быть вычислена:
Слайд 8 то поток через эту поверхность S может быть
вычислен по определению
При этом поверхность S должна быть однозначно
проектируемой на одну из координатных плоскостей. В этом случае поверхностный интеграл по поверхности S сводится к интегралу по области проектирования поверхности S
Слайд 9 Второй способ вычисления потока называется методом проектирования на
координатные плоскости. Чтобы получить формулы, заметим, что нормаль к поверхности
может быть представлена:
где - углы которые составляет нормаль с координатными осями.
Тогда, в силу определения скалярного произведения, имеем:
Слайд 10 Поток через поверхность S равен
Пользуясь
аддитивностью интеграла
Слайд 11 Предполагая, что поверхность S однозначно проектируется на координатные
плоскости имеем:
Поверхностные интегралы 2 рода вычисляются с учетом области проектирования
на координатную плоскость. Для вычисления потока методом проектирования на координатные плоскости имеем

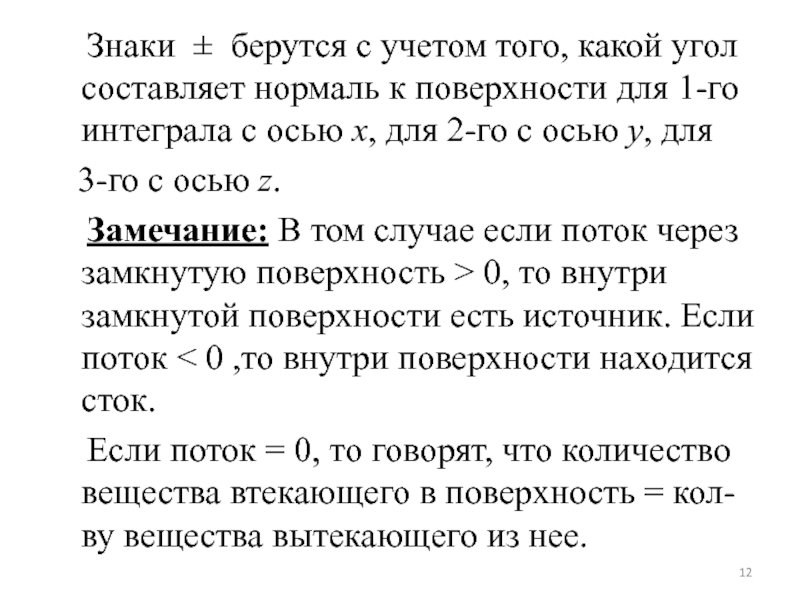

Слайд 12 Знаки берутся с учетом того, какой угол
составляет нормаль к поверхности для 1-го интеграла с осью x,
для 2-го с осью y, для
3-го с осью z.
Замечание: В том случае если поток через замкнутую поверхность > 0, то внутри замкнутой поверхности есть источник. Если поток < 0 ,то внутри поверхности находится сток.
Если поток = 0, то говорят, что количество вещества втекающего в поверхность = кол-ву вещества вытекающего из нее.
Слайд 13 Пример: пусть дано векторное поле
найти поток через внешнюю поверхность конуса
S:
составляет тупой угол с осью z.
Слайд 15§ 3. Дивергенция векторного поля, ее вычисление.
В векторном поле
возьмем замкнутую поверхность S с внешней нормалью .
Можем получить характеристику поля, называемую потоком, воспользовавшись формулой:
Если взять поверхность S1, то поток будет другим, чем через поверхность S, и понятие потока отражает количественную характеристику векторного поля при наличии некоторой поверхности, и зависит не только от векторного поля но и от поверхности.
Слайд 16
В некоторых задачах необходимо знать характеристики
векторного поля в каждой точке, независимо от выбора поверхности S.
Если разделить поток на объем поверхности:
средняя плотность потока через поверхность S.

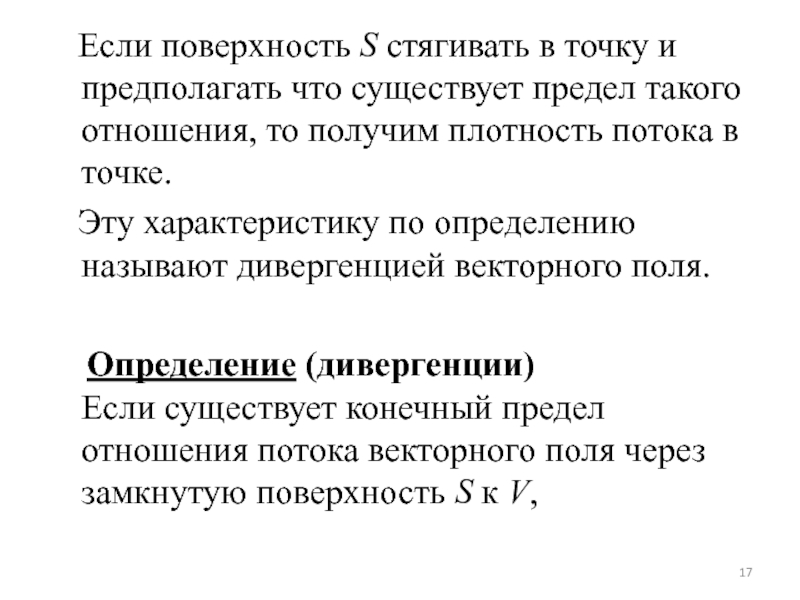

Слайд 17 Если поверхность S стягивать в точку и предполагать
что существует предел такого отношения, то получим плотность потока в
точке.
Эту характеристику по определению называют дивергенцией векторного поля.
Определение (дивергенции)
Если существует конечный предел отношения потока векторного поля через замкнутую поверхность S к V,
Слайд 18 содержащемся внутри этой поверхности, при стягивании поверхности S
в точку, этот предел называется дивергенцией векторного поля в точке
и обозначается:
Физический смысл дивергенции - плотность потока векторного поля.
Если div > 0, то в точке - источник,
если < 0, то сток,
если = 0, то ничего не находится
Слайд 19 Теорема. (о вычислении дивергенции)
Если в 3-х
мерном пространстве задано
векторное поле
где P, Q,
R непрерывны вместе со своими производными
в некоторой области V, то в каждой точке этой области дивергенция может быть вычислена по формуле
Слайд 20Доказательство:
По определению:
Так как поверхность S замкнутая,
то применяя формулу Остроградского имеем:
Слайд 21 Значит, дивергенция поля может быть записана
Частные
производные непрерывны, значит к тройному интегралу применима теорема о среднем.
Слайд 22 Частные производные непрерывны, необходимо учитывать, что поверхность S
стягивается в точку M, можно записать, что
и перейти к пределу под знаком непрерывной функции, после чего получим:
