Логические элементы
Содержание
- 1. Логические элементы
- 2. Электрическая схема, предназначенная для выполнения какой либо логической операции с выходными данными называется логическим элементом.

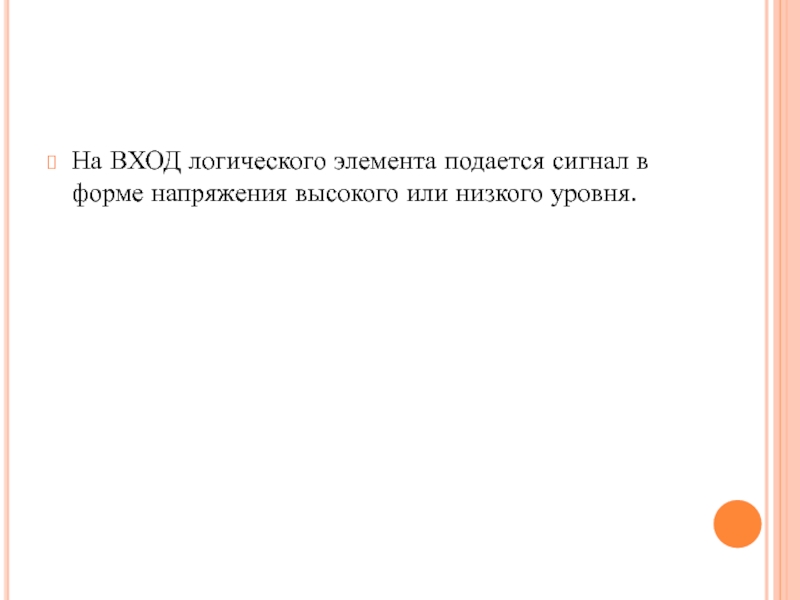

- 3. На ВХОД логического элемента подается сигнал в форме напряжения высокого или низкого уровня.

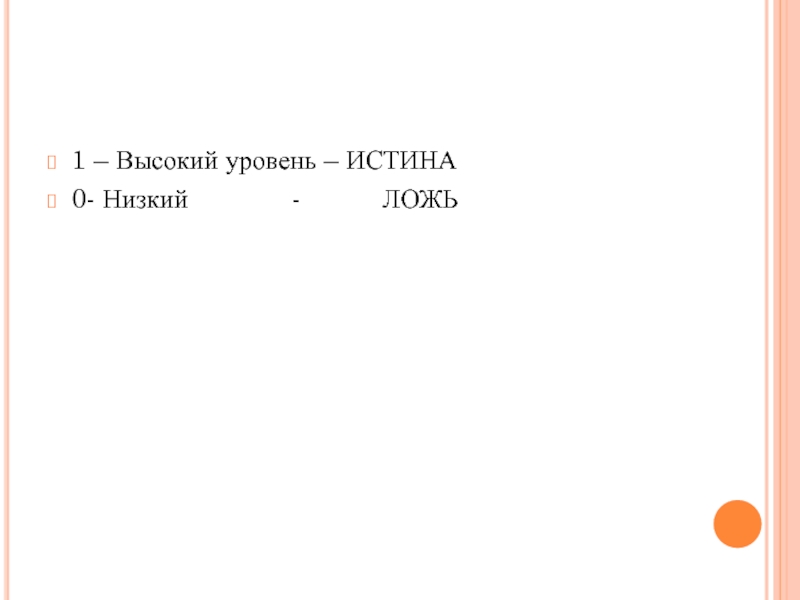

- 4. 1 – Высокий уровень – ИСТИНА0- Низкий
- 5. Логические элементы, построенные на электромагнитных реле, транзисторах,
- 6. Слайд 6

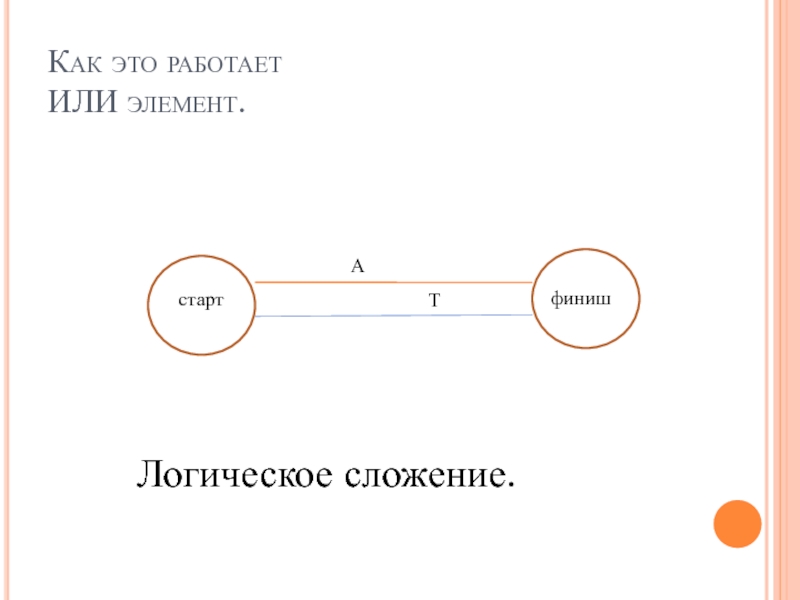

- 7. Как это работает ИЛИ элемент.стартфинишАТЛогическое сложение.

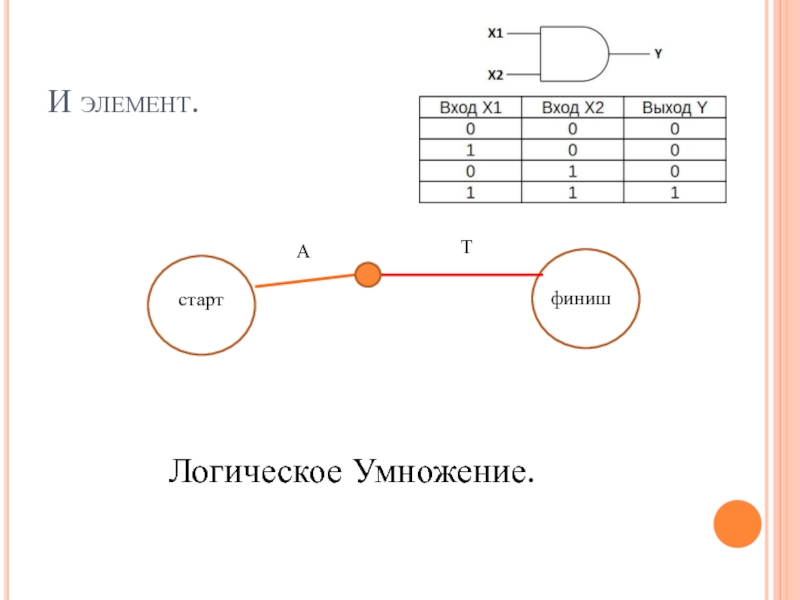

- 8. И элемент.стартфинишАТЛогическое Умножение.
- 9. Задача 1Дано:ИсточникКлюч 2 штЛампаПроводник.Используя принципиальную схему, создайте элементы И, ИЛИ.Вам поможет Параллельное и последовательное соединение.

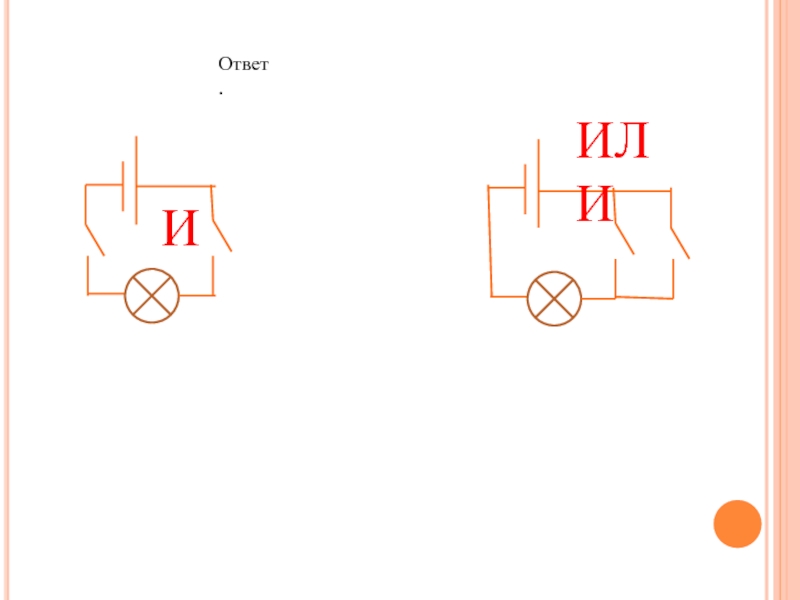

- 10. Ответ.ИИЛИ
- 11. ВОПРОСЫПриведите конкретные примеры применения логических элементов.Что означает
- 12. Скачать презентанцию
Электрическая схема, предназначенная для выполнения какой либо логической операции с выходными данными называется логическим элементом.
Слайды и текст этой презентации

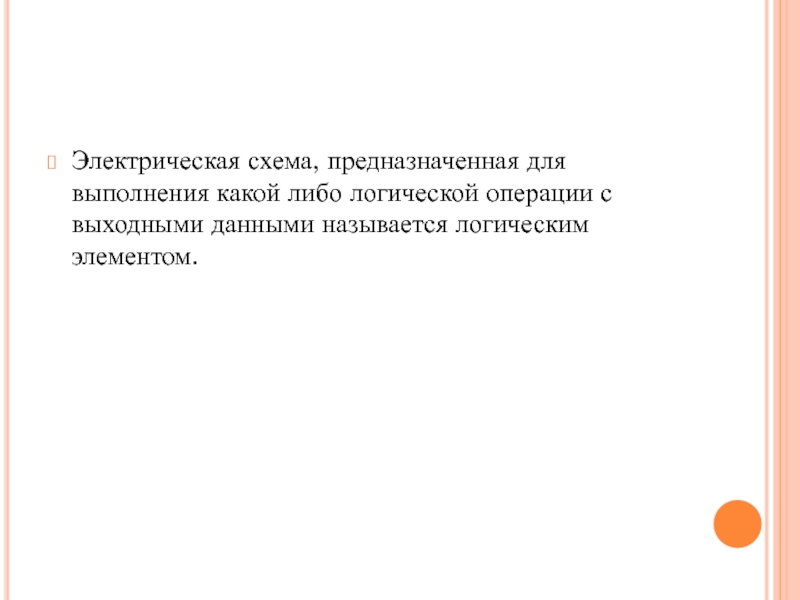

Слайд 2Электрическая схема, предназначенная для выполнения какой либо логической операции с
выходными данными называется логическим элементом.

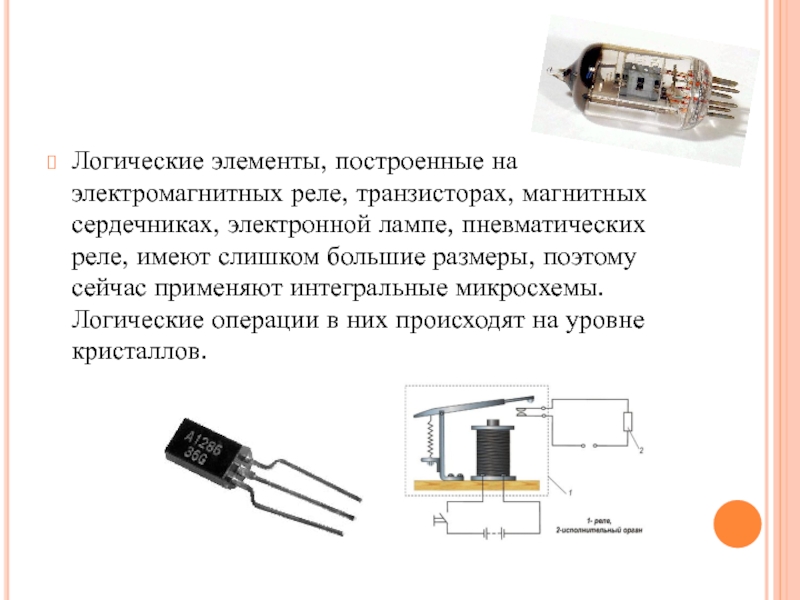

Слайд 5Логические элементы, построенные на электромагнитных реле, транзисторах, магнитных сердечниках, электронной
лампе, пневматических реле, имеют слишком большие размеры, поэтому сейчас применяют

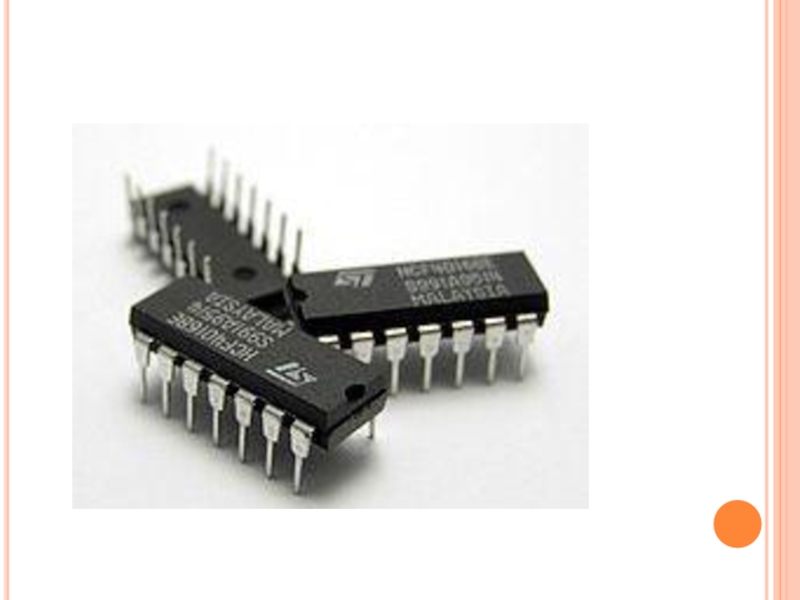

интегральные микросхемы. Логические операции в них происходят на уровне кристаллов.
Слайд 9Задача 1
Дано:
Источник
Ключ 2 шт
Лампа
Проводник.
Используя принципиальную схему, создайте элементы И, ИЛИ.
Вам
поможет Параллельное и последовательное соединение.
Слайд 11ВОПРОСЫ
Приведите конкретные примеры применения логических элементов.
Что означает «1»?
Что означает «0»?
Можно
ли построить элементы «И», «ИЛИ» в виде простой принципиальной электрической
схемы?Какие виды соединений вы использовали при создании электрической схемы?
