Слайд 1Лекция №19
Процессы и установки термохимической переработки твердых топлив. Коксование каменных

углей
Разновидности процессов:
термическое разложение;
газогенераторные (окислительные);
восстановительные (гидрогенизации).
Основные ступени процессов:
tтс

÷ 300°С – предварительный нагрев;
300 ÷ 580°С – выделение паров первичных смол;
580 ÷ 1150°С – глубокий крекинг всех углеводородов до CH4, H2 и С;

ПРОЦЕССЫ И УСТАНОВКИ ТЕРМИЧЕСКОГО РАЗЛОЖЕНИЯ УГЛЕЙ

Лекция №19Процессы и установки термохимической переработки твердых топлив. Коксование каменных углейРазновидности процессов: термическое разложение; газогенераторные (окислительные); восстановительные

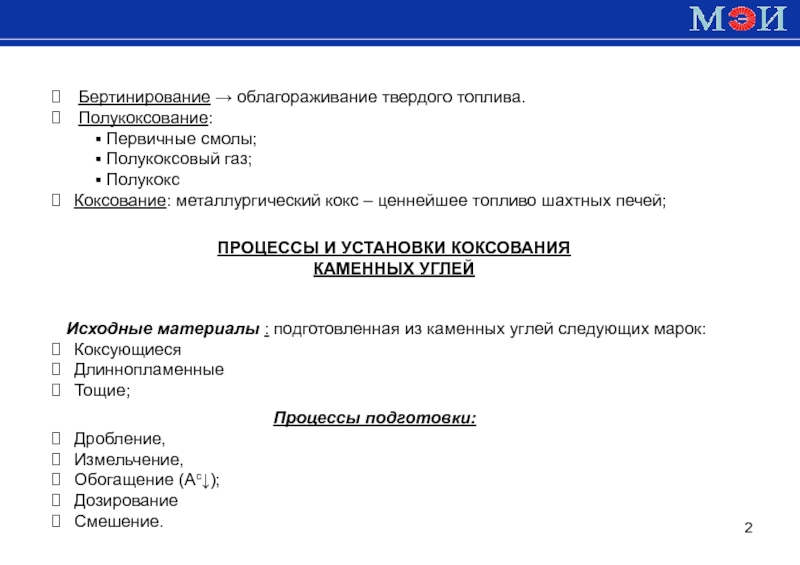

Слайд 2Исходные материалы : подготовленная из каменных углей следующих марок:
Коксующиеся
Длиннопламенные
Тощие;
Бертинирование

→ облагораживание твердого топлива.
Полукоксование:
Первичные смолы;
Полукоксовый газ;
Полукокс
Коксование:

металлургический кокс – ценнейшее топливо шахтных печей;

ПРОЦЕССЫ И УСТАНОВКИ КОКСОВАНИЯ КАМЕННЫХ УГЛЕЙ

Процессы подготовки:
Дробление,
Измельчение,
Обогащение (Ас↓);
Дозирование
Смешение.

Исходные материалы : подготовленная из каменных углей следующих марок:Коксующиеся ДлиннопламенныеТощие;Бертинирование → облагораживание твердого топлива.Полукоксование: Первичные смолы; Полукоксовый

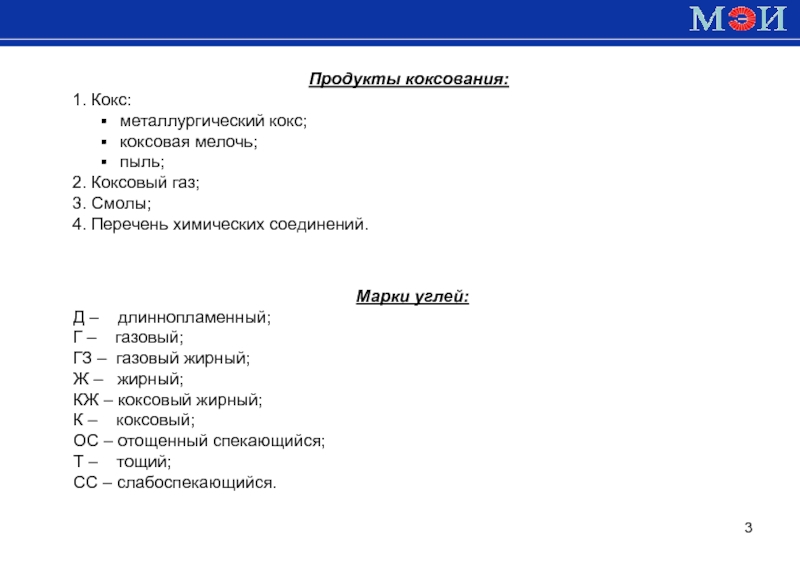

Слайд 3Продукты коксования:
1. Кокс:
металлургический кокс;
коксовая мелочь;
пыль;
2. Коксовый газ;
3. Смолы;
4.

Перечень химических соединений.
Марки углей:
Д – длиннопламенный;
Г – газовый;
ГЗ

– газовый жирный;
Ж – жирный;
КЖ – коксовый жирный;
К – коксовый;
ОС – отощенный спекающийся;
Т – тощий;
СС – слабоспекающийся.

Продукты коксования:1. Кокс:металлургический кокс; коксовая мелочь; пыль;2. Коксовый газ;3. Смолы;4. Перечень химических соединений.Марки углей:Д – длиннопламенный;Г

Слайд 4Введение
Материальный расчет:
Kсм ~ 0,008
Kб ~ 0,009
KO ~ 0,3 ÷

0,5
KS ~ 0,17 ÷ 0,29
KN ~ 0,11 ÷ 0,14

ВведениеМатериальный расчет:Kсм ~ 0,008 Kб ~ 0,009KO ~ 0,3 ÷ 0,5KS ~ 0,17 ÷ 0,29KN ~ 0,11

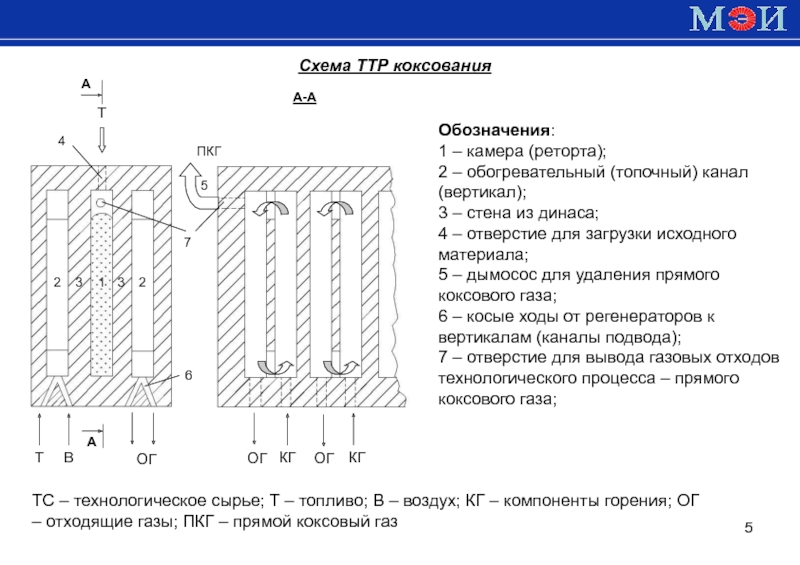

Слайд 5Cхема ТТР коксования
Обозначения:
1 – камера (реторта);
2 – обогревательный (топочный)

канал (вертикал);
3 – стена из динаса;
4 –

отверстие для загрузки исходного материала;
5 – дымосос для удаления прямого коксового газа;
6 – косые ходы от регенераторов к вертикалам (каналы подвода);
7 – отверстие для вывода газовых отходов технологического процесса – прямого коксового газа;

ТС – технологическое сырье; Т – топливо; В – воздух; КГ – компоненты горения; ОГ – отходящие газы; ПКГ – прямой коксовый газ

Cхема ТТР коксованияОбозначения:1 – камера (реторта); 2 – обогревательный (топочный) канал (вертикал); 3 – стена из

Слайд 6Введение
Дообработка продуктов и их использование
Кокс – валовый выход кокса, тушение

кокса; сортировка охлажденного кокса:
Коксовый газ: а) прямой;

б) обратный;
в) богатый.
Прочие продукты: в химическом производстве

1) топливо ВТУ:

Варианты использования обратного коксового газа:

2) сырье для получения для азотно-тукового производства.

Примерный состав коксового газа:

ВведениеДообработка продуктов и их использованиеКокс – валовый выход кокса, тушение кокса; сортировка охлажденного кокса: Коксовый газ: а)

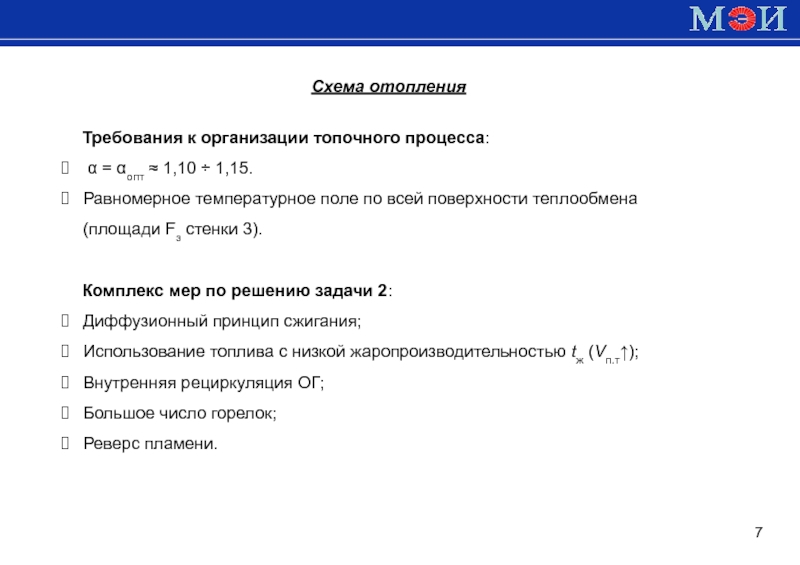

Слайд 7Схема отопления

Требования к организации топочного процесса:
 = опт ≈ 1,10

÷ 1,15.
Равномерное температурное поле по всей поверхности теплообмена (площади Fз

стенки 3).

Комплекс мер по решению задачи 2:
Диффузионный принцип сжигания;
Использование топлива с низкой жаропроизводительностью tж (Vп.т↑);
Внутренняя рециркуляция ОГ;
Большое число горелок;
Реверс пламени.

Схема отопления Требования к организации топочного процесса: = опт ≈ 1,10 ÷ 1,15.Равномерное температурное поле по всей поверхности

Слайд 8Перспективная тепловая схема

Слайд 9Коксовые печи с боковым подводом коксового газа:
1 - борова;
2-

дымовые патрубки;
3- подовые каналы регенератора;
4- колосниковая решетка;
5- регенератор;

6- газораспределительный канал (корнюр);
7- камеры коксования;
8- перекидные каналы;
9- сборный горизонтальный канал;
10- смотровые шахточки;
11- люк для отвода коксового газа;
12- загрузочные люки;
13- косой ход;
14- вентиляционный боров

Коксовые печи с боковым подводом коксового газа:1 - борова; 2- дымовые патрубки; 3- подовые каналы регенератора; 4-

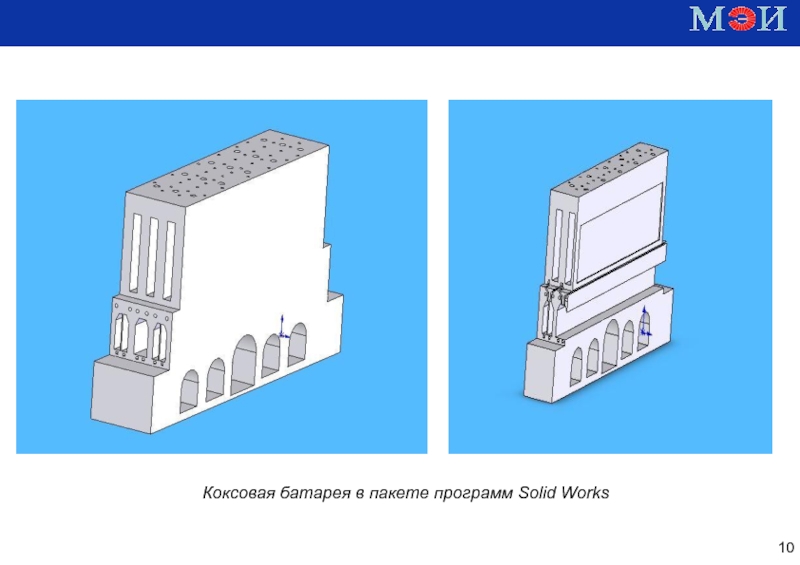

Слайд 10Коксовая батарея в пакете программ Solid Works

Слайд 11Сечение коксовой батареи по косому ходу
Поперечное сечение коксовой батареи

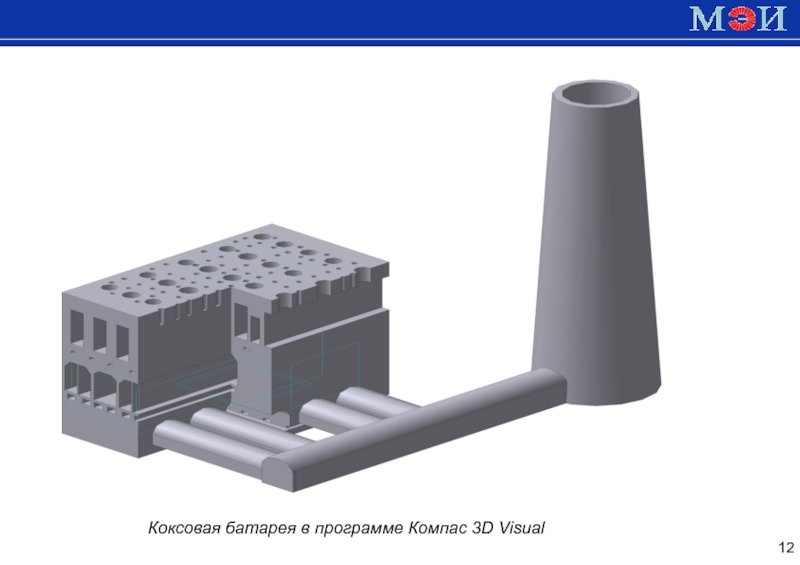

Слайд 12Коксовая батарея в программе Компас 3D Visual

Слайд 13Спасибо за внимание!!!
