Лекция №1: Хирургический инструментарий
Содержание
- 1. Лекция №1: Хирургический инструментарий
- 2. Классификация хирургических инструментовИнструменты для разъединения тканей;Вспомогательные инструменты
- 3. Непосредственно рабочая часть — губы, лезвия ВинтБраншиКремальера(есть не у всех) КольцаУстройство инструментов
- 4. Форма рабочей части инструментов (на примере ножниц)Прямые
- 5. Правильное положение в руке

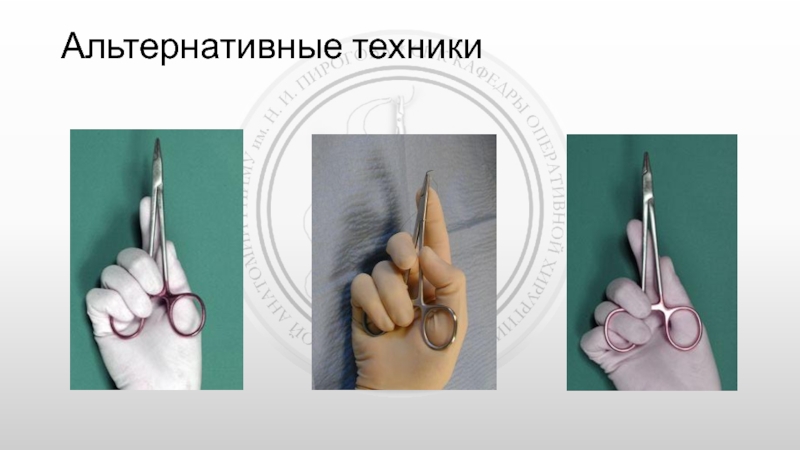

- 6. Альтернативные техники
- 7. Инструменты для разъединения тканейХирургические ножи;Хирургические ножницы;Хирургические пилы;Костные щипцы (кусачки);Распаторы;Хирургические долота и остеотомы;Кюретки, костные ложки и пр.
- 8. Скальпели1) Цельнометаллические2) Со съёмным лезвием3) Одноразовые
- 9. По форме лезвийБрюшистый Для длинных прямолинейных разрезовОстроконечныйДля глубоких разрезов и проколов
- 10. Скальпели со сменными лезвиями

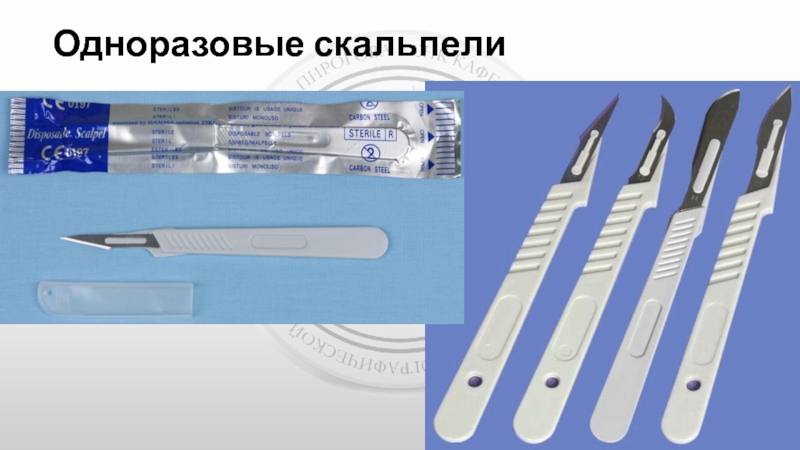

- 11. Одноразовые скальпели
- 12. Положение скальпеля в руке1 —позиция «писчего пера»
- 13. Положение скальпеля в руке
- 14. Слайд 14
- 15. Резекционный ножПрименяется для рассечения плотных тканей: сухожилий,
- 16. Ампутационный ножИмеет массивную, обычно уплощённую рукоятку;Длинное лезвие
- 17. Ампутационные ножиПо длине лезвия:Малый (11-13 см);Средний (14-15 см);Большой (16-22 см).
- 18. Хирургические ножницы

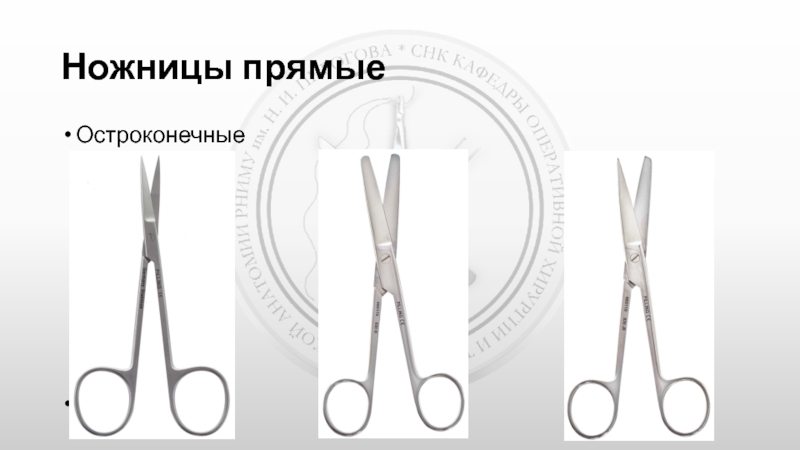

- 19. Ножницы прямыеОстроконечныеТупоконечныеОстротупоконечные

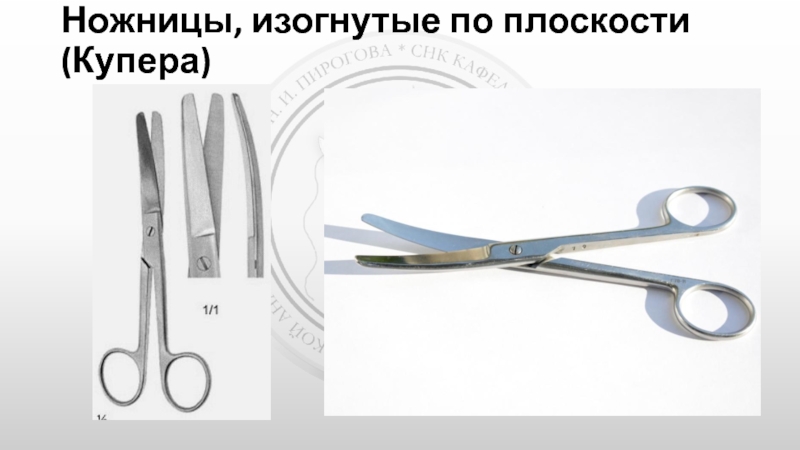

- 20. Ножницы, изогнутые по плоскости (Купера)
- 21. Ножницы, изогнутые по осиЛистера (с пуговкой!!) —
- 22. Хирургические ножницы (другие примеры)Метценбаума (для разреза нежных тканей, диссекции)Сосудистые ПоттсаСиболда (S-образно изогнутые)
- 23. Хирургические пилыЛистоваяДуговая (рамочная)Проволочная (Джильи [Gigli]) с ручками Оливекрона
- 24. Слайд 24

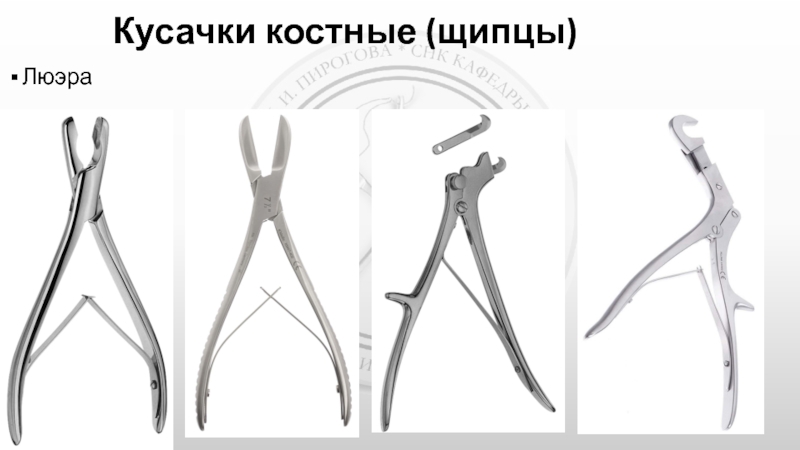

- 25. Кусачки костные (щипцы)ЛюэраЛистонаДальгрена Рёберные (Штилле)

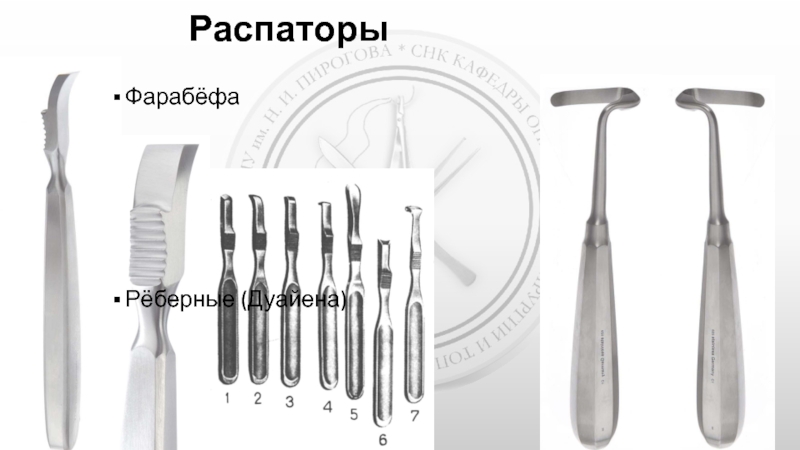

- 26. РаспаторыФарабёфаРёберные (Дуайена)
- 27. Хирургические долота и остеотомы
- 28. Хирургические молотки
- 29. Костные ложки
- 30. КюреткиУшнаяМаточная
- 31. Вспомогательные хирургические инструментыПинцеты;Инструменты для разведения краёв раны — крючки, зеркала, ранорасширители;Зонды;Зажимы, корнцанги, диссекторы.

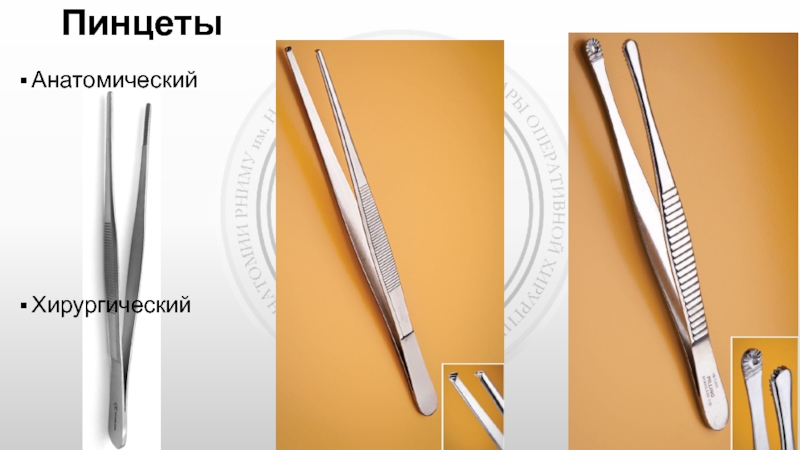

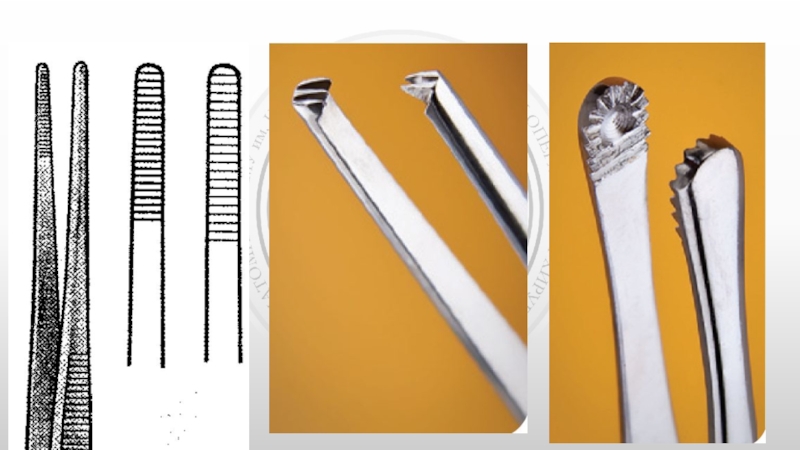

- 32. ПинцетыАнатомическийХирургическийЛапчатый
- 33. Слайд 33

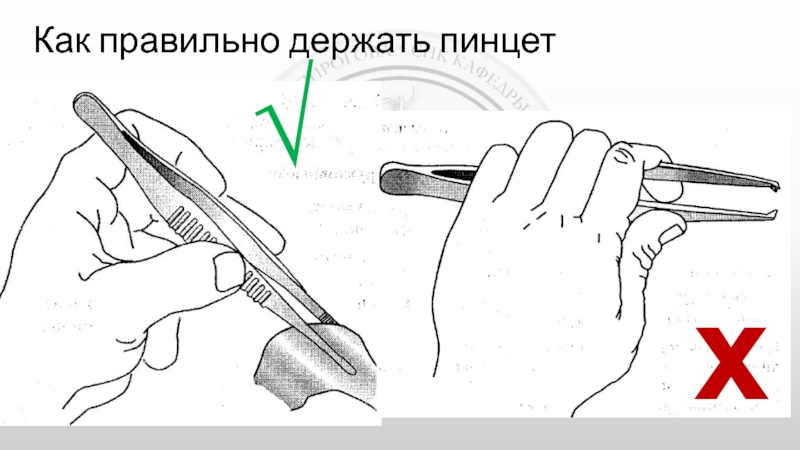

- 34. Как правильно держать пинцетх√
- 35. Слайд 35
- 36. КрючкиПластинчатые ФарабёфаЗубчатые Фолькманна
- 37. Хирургические зеркала (ретракторы)ПочечныеБрюшные:а – Ру-Герцена;б – седловидное Фритча.

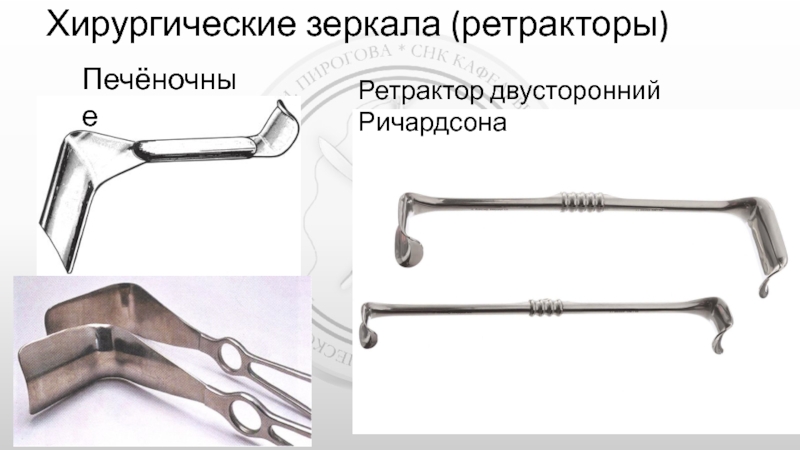

- 38. ПечёночныеХирургические зеркала (ретракторы)Ретрактор двусторонний Ричардсона
- 39. РанорасширителиАдсонаМикуличаКулиКиршнераГоссе
- 40. Ранорасширители
- 41. Слайд 41

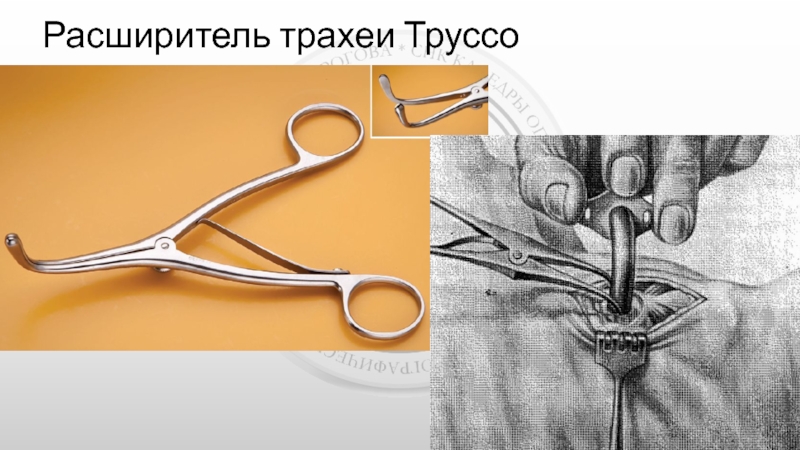

- 42. Расширитель трахеи Труссо
- 43. ЗондыПуговчатыеЖелобоватыйЗонд Кохера
- 44. Слайд 44

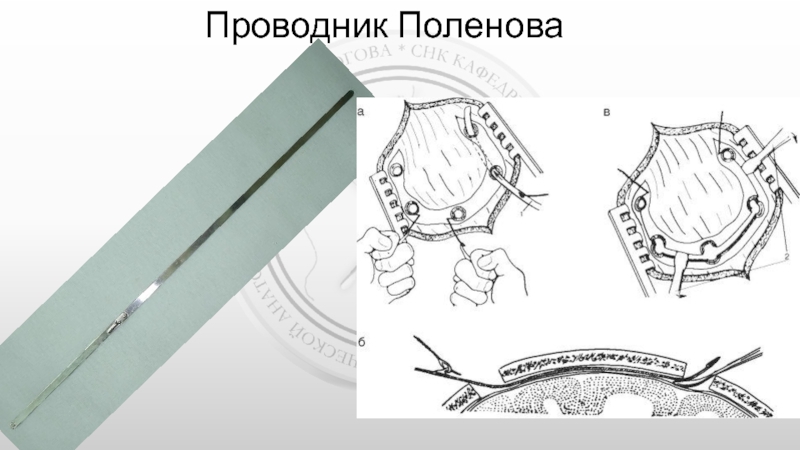

- 45. Проводник Поленова
- 46. Инструменты зажимные
- 47. Зажимы бельевые (цапки)Бакгауза (Backhaus)Джонса

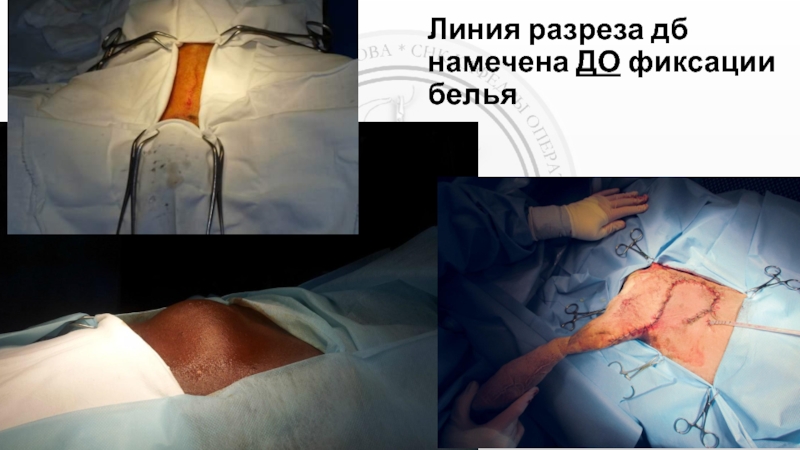

- 48. Линия разреза дб намечена ДО фиксации белья
- 49. Имеет длинные рабочие поверхности, на которых вблизи
- 50. Зажим Аллиса (Allis)«Allis clamp placed on congested duodenal stump (arrow).»
- 51. Окончатые зажимыЛюэра (геморроидальные щипцы)Языкодержатель КоллинаФлетчераДюваля
- 52. Кишечные зажимы (жомы)Эластичные (мягкие)Дуайена (а) и КохераРаздавливающие (жёсткие)Кишечный (а) и желудочный (б) жомы Пайра
- 53. Слайд 53

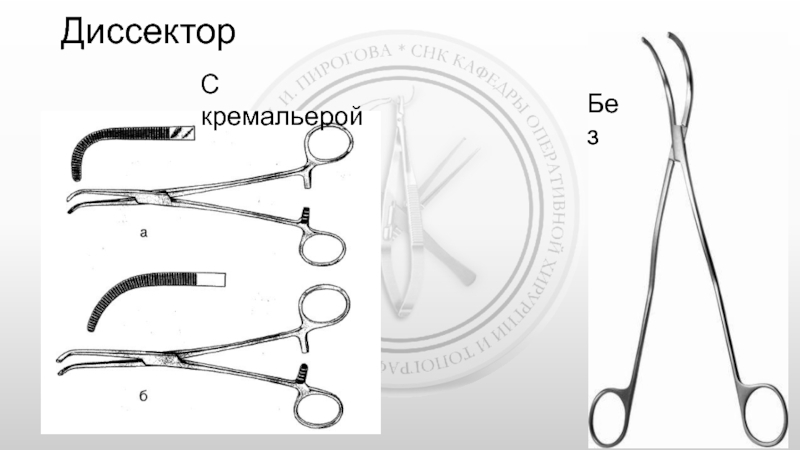

- 54. ДиссекторС кремальеройБез
- 55. КорнцангПрямойИзогнутый
- 56. Обработка операционного поля тупфером
- 57. Кровоостанавливающие зажимыБильротаКохера

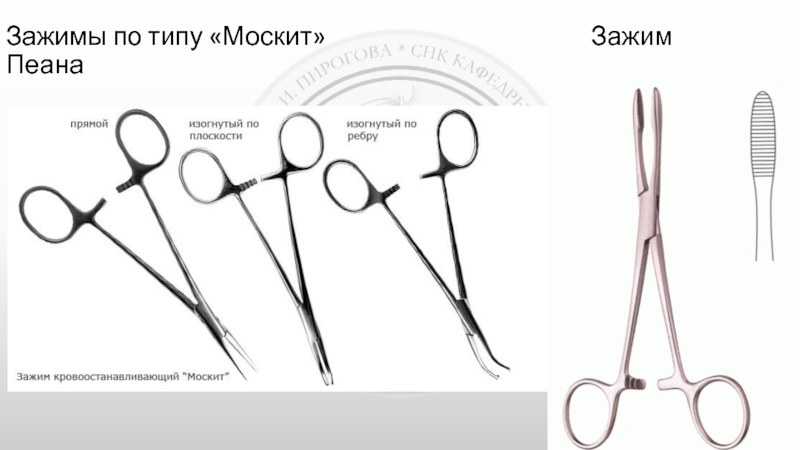

- 58. Зажимы по типу «Москит»
- 59. Зажим Сатинского (ДеБейки-Сатинского) для бокового отжатия крупных сосудов
- 60. Зажим Сатинского (ДеБейки-Сатинского) для бокового отжатия крупных сосудов
- 61. Зажимы на почечную ножку Израэля (а) и Фёдорова (б)Зажим ДеБейки «больдог»

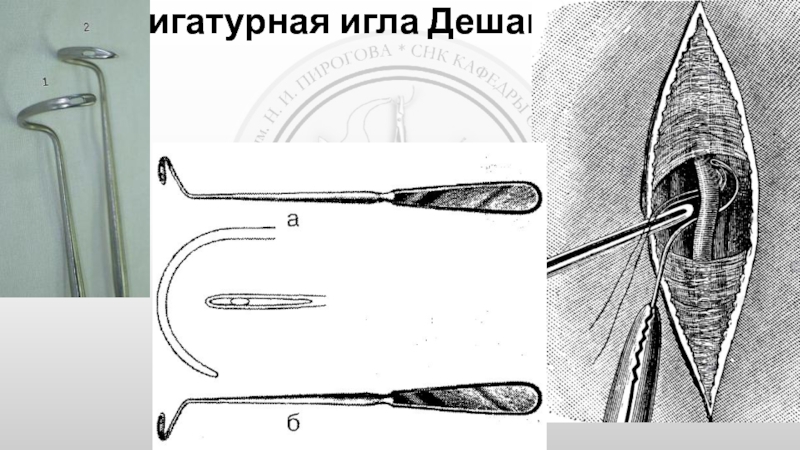

- 62. Лигатурная игла Дешана
- 63. Инструменты для соединения тканейИглодержатели;Иглы (поговорим на последующих лекциях);Сшивающие аппараты.

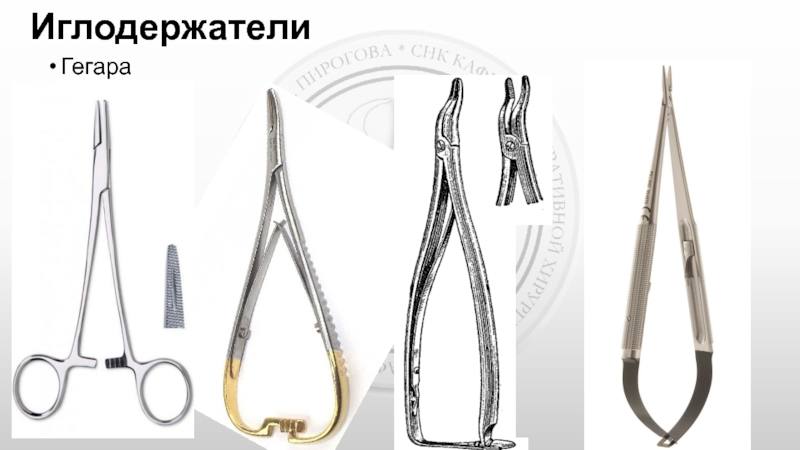

- 64. ИглодержателиГегараМатьеТрояноваКастровьехо
- 65. Слайд 65
- 66. Кожный степлер
- 67. Сшивающие аппараты (примеры)Ушиватель корня лёгкого УКЛ-40Ушиватель органов УО-60Ушиватель культи желудка УКЖ-8
- 68. Конец Спасибо за внимание!
- 69. Скачать презентанцию
Классификация хирургических инструментовИнструменты для разъединения тканей;Вспомогательные инструменты (для фиксации, расширения и пр.);Инструменты для гемостаза (кровостанавливающие);Инструменты для соединения тканей;Инструменты специального назначения;
Слайды и текст этой презентации
Слайд 1Лекция №1:
Хирургический инструментарий
Студенческий Научный Кружок кафедры Топографической Анатомии и Оперативной
Хирургии Педиатрического Факультета
Слайд 2Классификация хирургических инструментов
Инструменты для разъединения тканей;
Вспомогательные инструменты (для фиксации, расширения
и пр.);
Инструменты для гемостаза (кровостанавливающие);
Инструменты для соединения тканей;
Инструменты специального назначения;
Слайд 3Непосредственно рабочая часть — губы, лезвия
Винт
Бранши
Кремальера
(есть не у
всех)
Кольца
Устройство инструментов

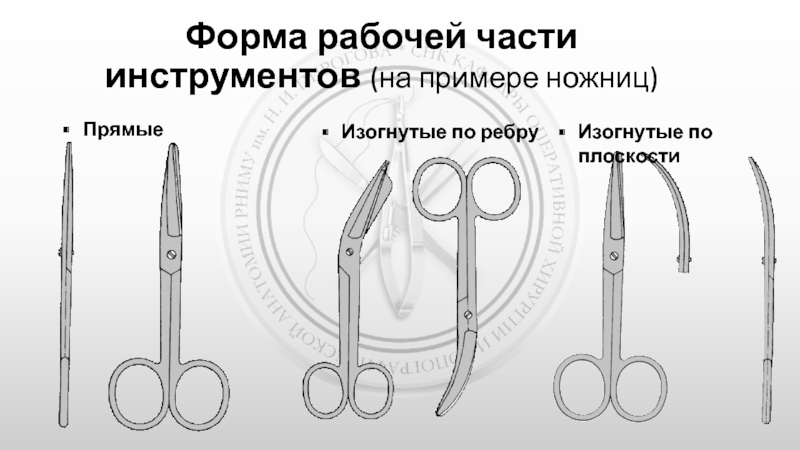

Слайд 4Форма рабочей части инструментов (на примере ножниц)
Прямые
Изогнутые
по ребруИзогнутые по плоскости
Слайд 7Инструменты для разъединения тканей
Хирургические ножи;
Хирургические ножницы;
Хирургические пилы;
Костные щипцы (кусачки);
Распаторы;
Хирургические долота
и остеотомы;
Кюретки, костные ложки и пр.
Слайд 9По форме лезвий
Брюшистый
Для длинных прямолинейных разрезов
Остроконечный
Для глубоких разрезов и
проколов

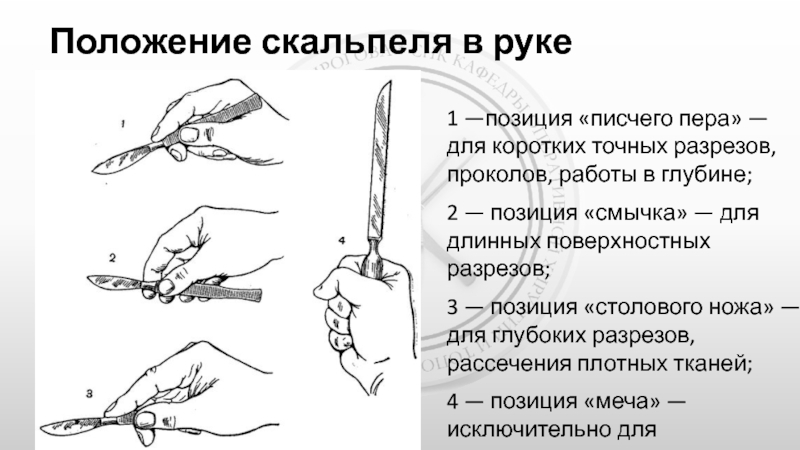

Слайд 12Положение скальпеля в руке
1 —позиция «писчего пера» — для коротких
точных разрезов, проколов, работы в глубине;
2 — позиция «смычка» —
для длинных поверхностных разрезов;3 — позиция «столового ножа» — для глубоких разрезов, рассечения плотных тканей;
4 — позиция «меча» — исключительно для ампутационного ножа.

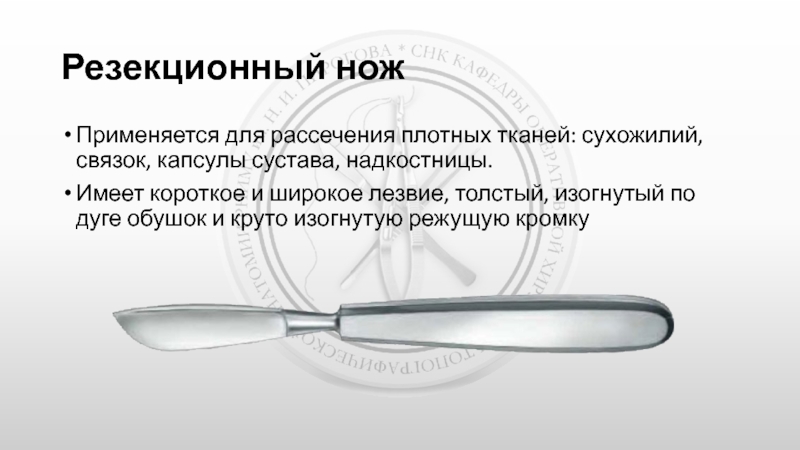

Слайд 15Резекционный нож
Применяется для рассечения плотных тканей: сухожилий, связок, капсулы сустава,
надкостницы.
Имеет короткое и широкое лезвие, толстый, изогнутый по дуге обушок
и круто изогнутую режущую кромку
Слайд 16Ампутационный нож
Имеет массивную, обычно уплощённую рукоятку;
Длинное лезвие с прямолинейной кромкой
и обушком;
Широкую, удобную для фиксации в руке шейку;
Крутой изгиб режущей
кромки вблизи острия;Относительно небольшую ширину лезвия по сравнению с длиной;
Сточную канавку по длине лезвия
Слайд 21Ножницы, изогнутые по оси
Листера (с пуговкой!!) — для снятия повязок
Рихтера
— для разрезания тонких нежных тканей (мозговых оболочек, плевры, брюшины)

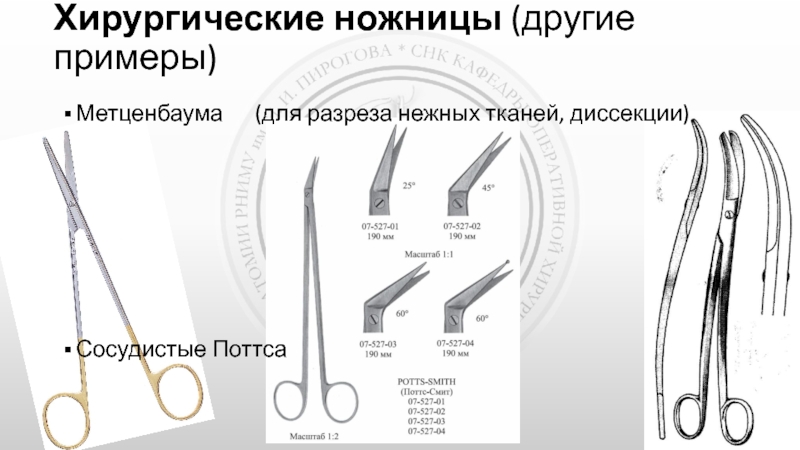

Слайд 22Хирургические ножницы (другие примеры)
Метценбаума (для разреза нежных тканей,
диссекции)
Сосудистые Поттса
Сиболда (S-образно изогнутые)

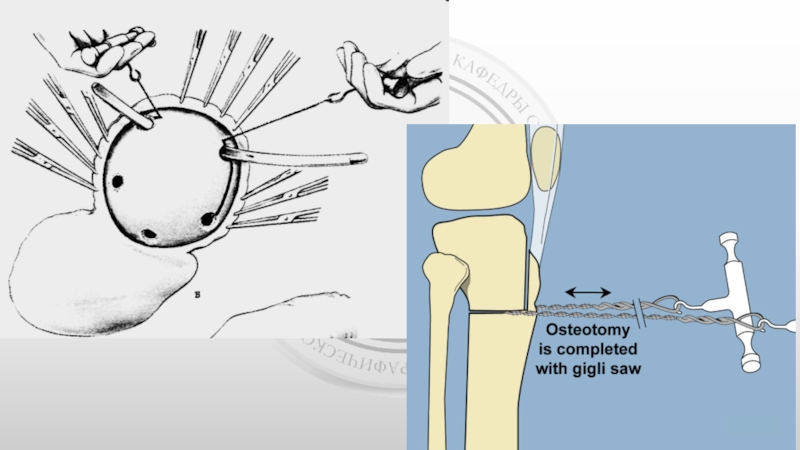

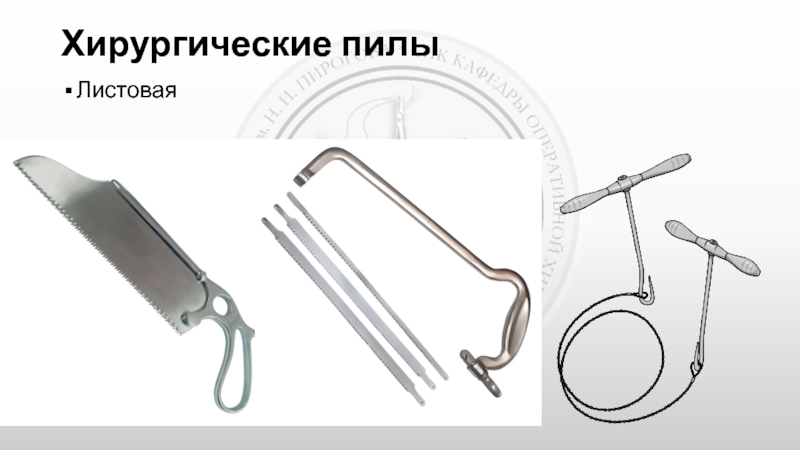

Слайд 23Хирургические пилы
Листовая
Дуговая (рамочная)
Проволочная
(Джильи [Gigli]) с ручками Оливекрона
![Хирургические пилыЛистоваяДуговая (рамочная)Проволочная (Джильи [Gigli]) с ручками Оливекрона](/img/thumbs/5798cd11927d9669033104ee65f096c8-800x.jpg "Лекция №1: Хирургический инструментарий Хирургические пилыЛистоваяДуговая (рамочная)Проволочная (Джильи [Gigli]) с ручками Оливекрона")
Слайд 31Вспомогательные хирургические инструменты
Пинцеты;
Инструменты для разведения краёв раны — крючки, зеркала,
ранорасширители;
Зонды;
Зажимы, корнцанги, диссекторы.
Слайд 49Имеет длинные рабочие поверхности, на которых вблизи винта насечек нет,
поэтому в закрытом состоянии видна щель!
Зажим Микулича
Слайд 52Кишечные зажимы (жомы)
Эластичные (мягкие)
Дуайена (а) и Кохера
Раздавливающие (жёсткие)
Кишечный (а) и
желудочный (б) жомы Пайра

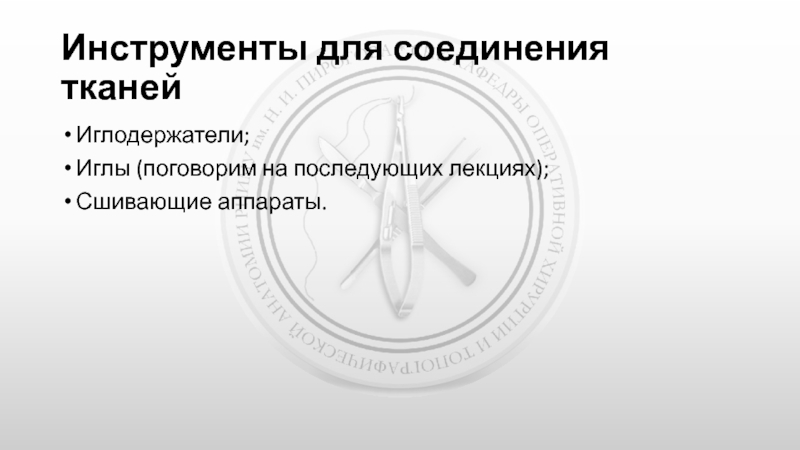

Слайд 63Инструменты для соединения тканей
Иглодержатели;
Иглы (поговорим на последующих лекциях);
Сшивающие аппараты.

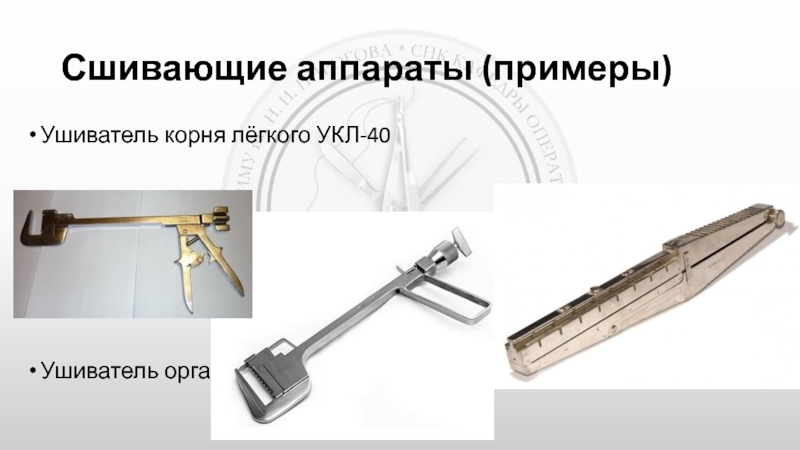

Слайд 67Сшивающие аппараты (примеры)
Ушиватель корня лёгкого УКЛ-40
Ушиватель органов УО-60
Ушиватель культи желудка
УКЖ-8
