Лекция №9

Выносной элемент. Местный вид;
Разрезы и сечения

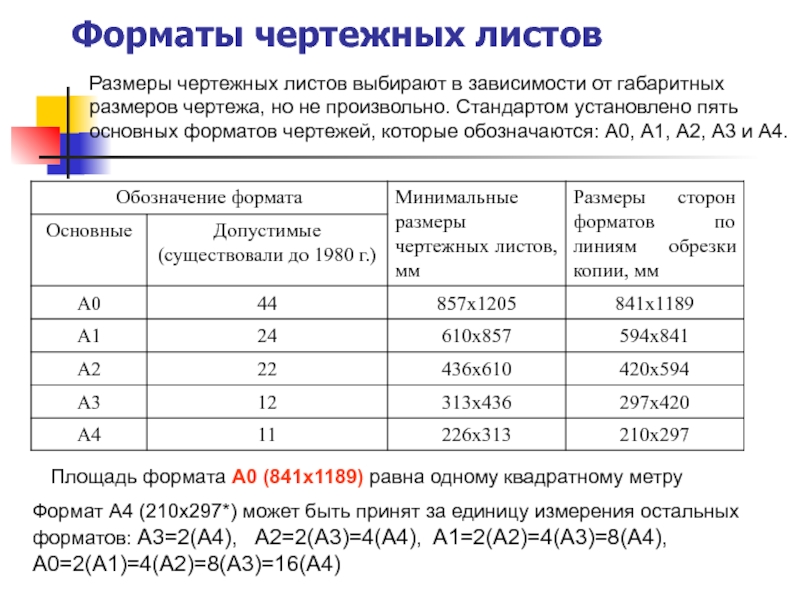

Формат А4 (210х297*) может быть принят за единицу измерения остальных

форматов: А3=2(А4), А2=2(А3)=4(А4), А1=2(А2)=4(А3)=8(А4), А0=2(А1)=4(А2)=8(А3)=16(А4)

Размеры чертежных листов выбирают в зависимости от габаритных размеров чертежа, но не произвольно. Стандартом установлено пять основных форматов чертежей, которые обозначаются: А0, А1, А2, А3 и А4.

его истинным размерам.

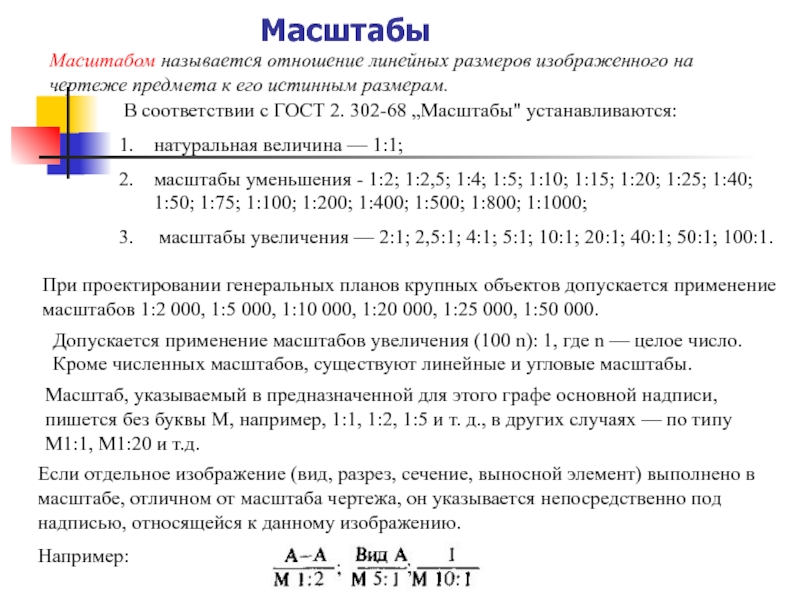

В соответствии с ГОСТ 2. 302-68 „Масштабы" устанавливаются:

натуральная величина — 1:1;
масштабы уменьшения - 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;
масштабы увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

При проектировании генеральных планов крупных объектов допускается применение масштабов 1:2 000, 1:5 000, 1:10 000, 1:20 000, 1:25 000, 1:50 000.

Допускается применение масштабов увеличения (100 n): 1, где n — целое число. Кроме численных масштабов, существуют линейные и угловые масштабы.

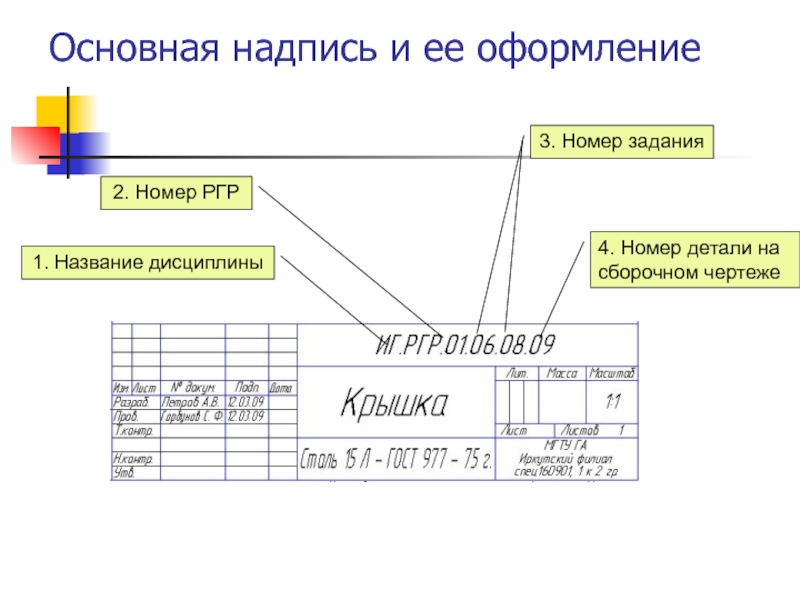

Масштаб, указываемый в предназначенной для этого графе основной надписи, пишется без буквы М, например, 1:1, 1:2, 1:5 и т. д., в других случаях — по типу М1:1, М1:20 и т.д.

Если отдельное изображение (вид, разрез, сечение, выносной элемент) выполнено в масштабе, отличном от масштаба чертежа, он указывается непосредственно под надписью, относящейся к данному изображению.
Например:

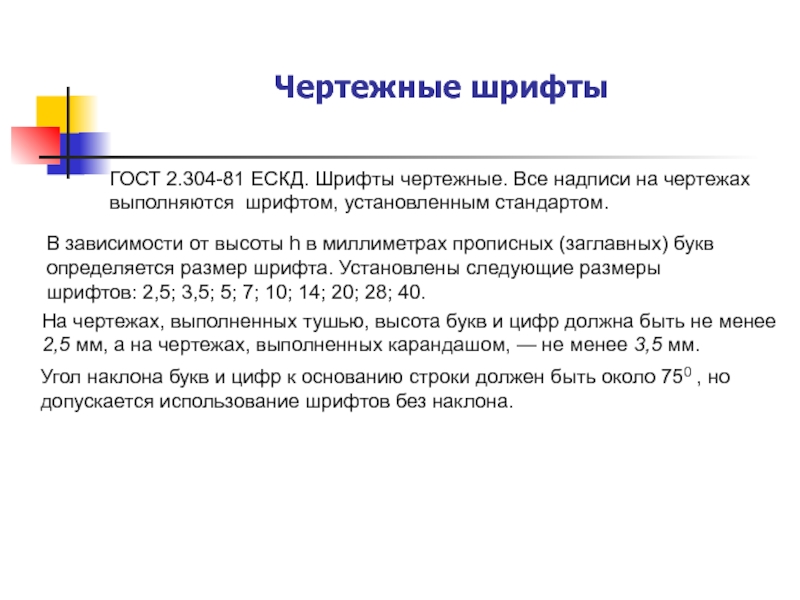

выполняются шрифтом, установленным стандартом.
В зависимости от высоты h в миллиметрах

прописных (заглавных) букв определяется размер шрифта. Установлены следующие размеры шрифтов: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

На чертежах, выполненных тушью, высота букв и цифр должна быть не менее 2,5 мм, а на чертежах, выполненных карандашом, — не менее 3,5 мм.

Угол наклона букв и цифр к основанию строки должен быть около 750 , но допускается использование шрифтов без наклона.

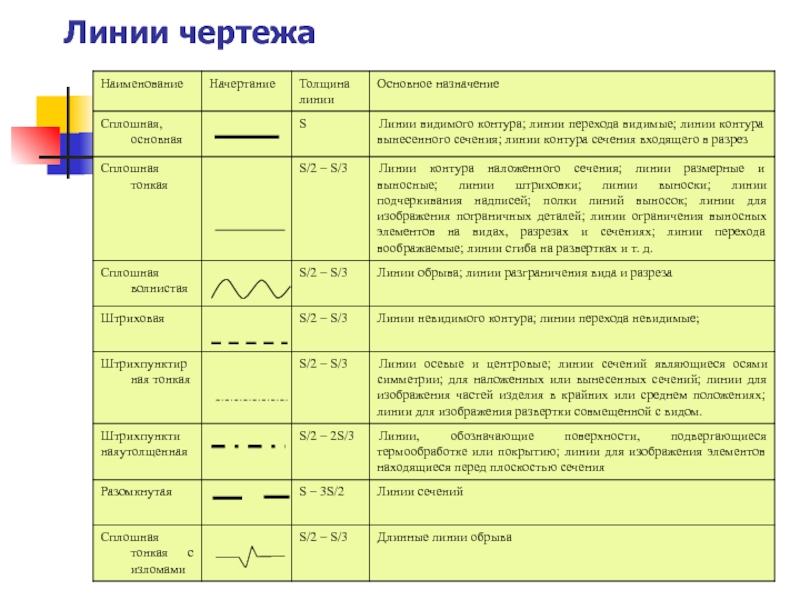

сплошная основная, сплошная тонкая, сплошная волнистая, штриховая, штрихпунктирная тонкая, штрихпунктирная

утолщенная, разомкнутая и сплошная тонкая с изломами.

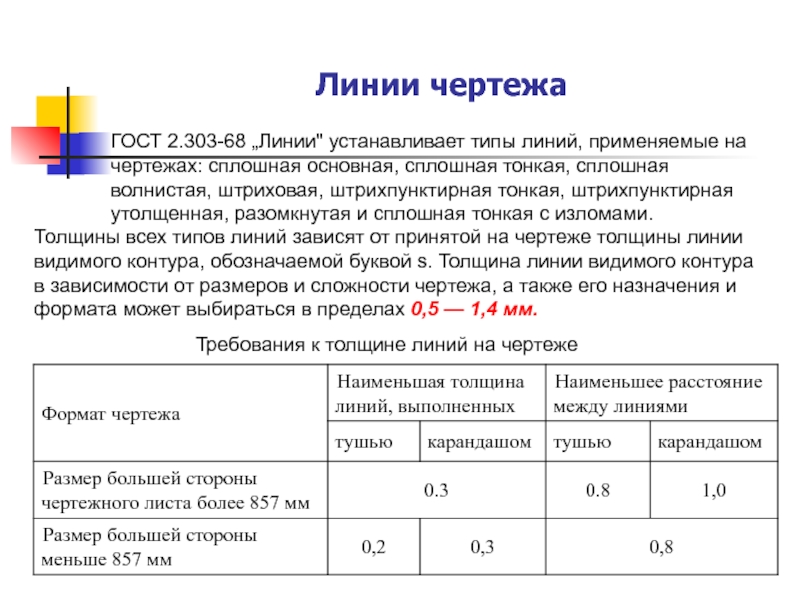

Толщины всех типов линий зависят от принятой на чертеже толщины линии видимого контура, обозначаемой буквой s. Толщина линии видимого контура в зависимости от размеров и сложности чертежа, а также его назначения и формата может выбираться в пределах 0,5 — 1,4 мм.

Требования к толщине линий на чертеже

детали на сборочном чертеже

невидимые части поверхности предмета, если это ведет к уменьшению числа

изображений

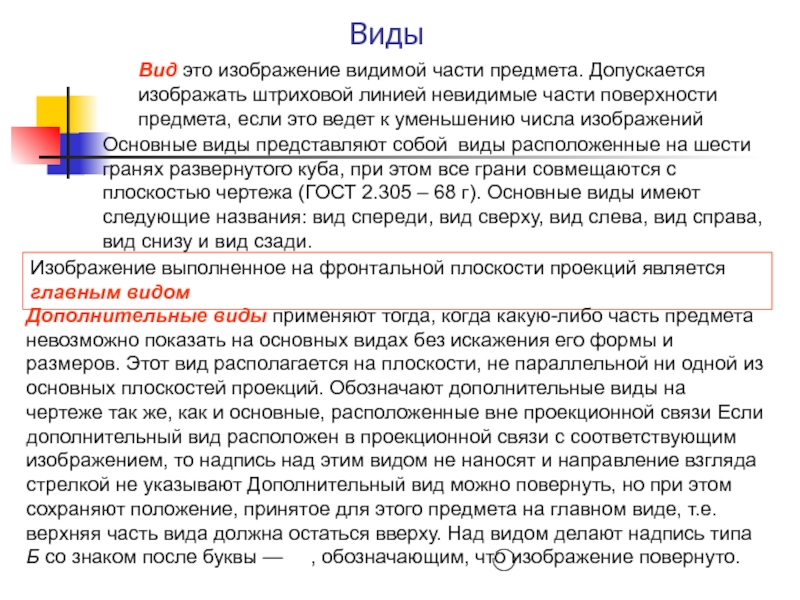

Изображение выполненное на фронтальной плоскости проекций является главным видом

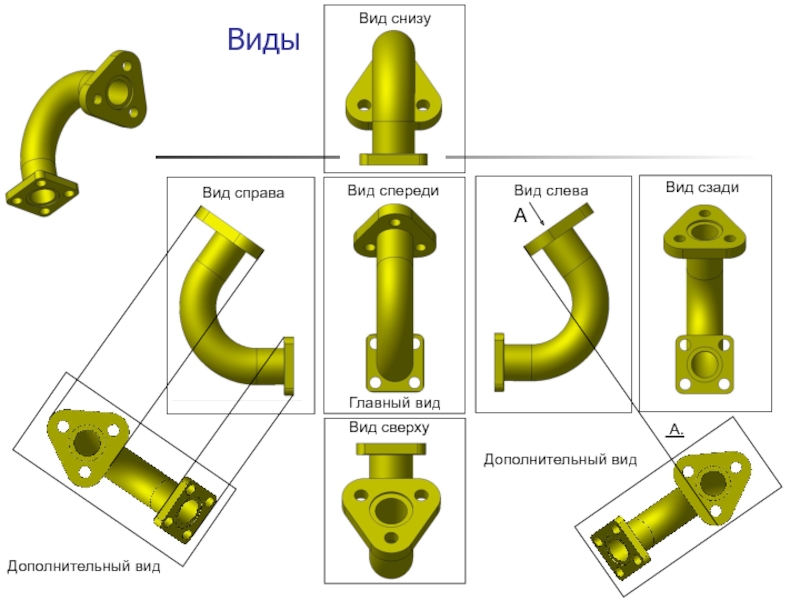

Основные виды представляют собой виды расположенные на шести гранях развернутого куба, при этом все грани совмещаются с плоскостью чертежа (ГОСТ 2.305 – 68 г). Основные виды имеют следующие названия: вид спереди, вид сверху, вид слева, вид справа, вид снизу и вид сзади.

Дополнительные виды применяют тогда, когда какую-либо часть предмета невозможно показать на основных видах без искажения его формы и размеров. Этот вид располагается на плоскости, не параллельной ни одной из основных плоскостей проекций. Обозначают дополнительные виды на чертеже так же, как и основные, расположенные вне проекционной связи Если дополнительный вид расположен в проекционной связи с соответствующим изображением, то надпись над этим видом не наносят и направление взгляда стрелкой не указывают Дополнительный вид можно повернуть, но при этом сохраняют положение, принятое для этого предмета на главном виде, т.е. верхняя часть вида должна остаться вверху. Над видом делают надпись типа Б со знаком после буквы — , обозначающим, что изображение повернуто.

части предмета. Чаще всего это изображение выполняют в увеличенном виде,

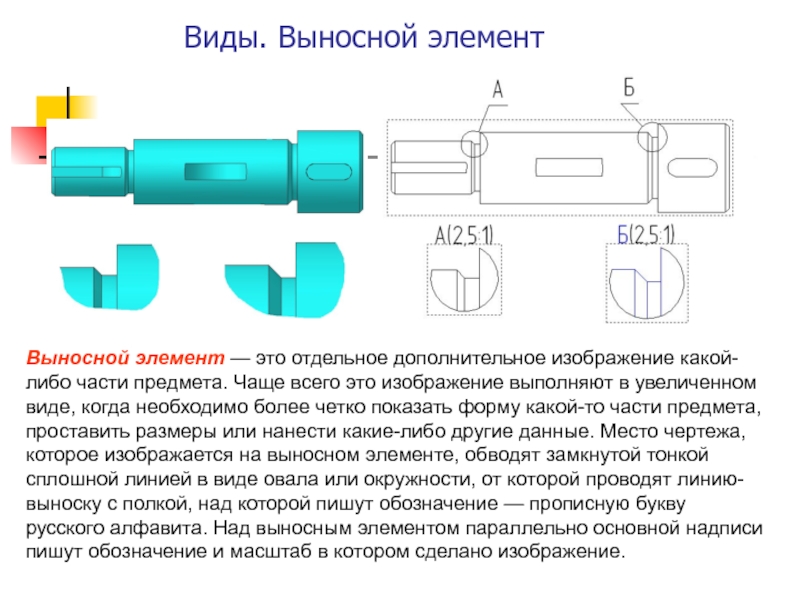

когда необходимо более четко показать форму какой-то части предмета, проставить размеры или нанести какие-либо другие данные. Место чертежа, которое изображается на выносном элементе, обводят замкнутой тонкой сплошной линией в виде овала или окружности, от которой проводят линию-выноску с полкой, над которой пишут обозначение — прописную букву русского алфавита. Над выносным элементом параллельно основной надписи пишут обозначение и масштаб в котором сделано изображение.

поверхности предмета.

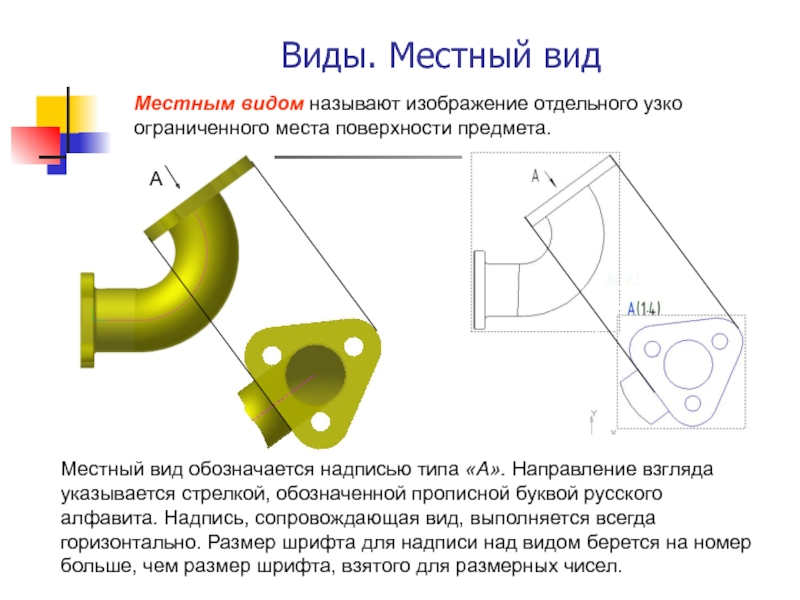

Местный вид обозначается надписью типа «А». Направление взгляда

указывается стрелкой, обозначенной прописной буквой русского алфавита. Надпись, сопровождающая вид, выполняется всегда горизонтально. Размер шрифта для надписи над видом берется на номер больше, чем размер шрифта, взятого для размерных чисел.

правила оформления разрезов и сечений.

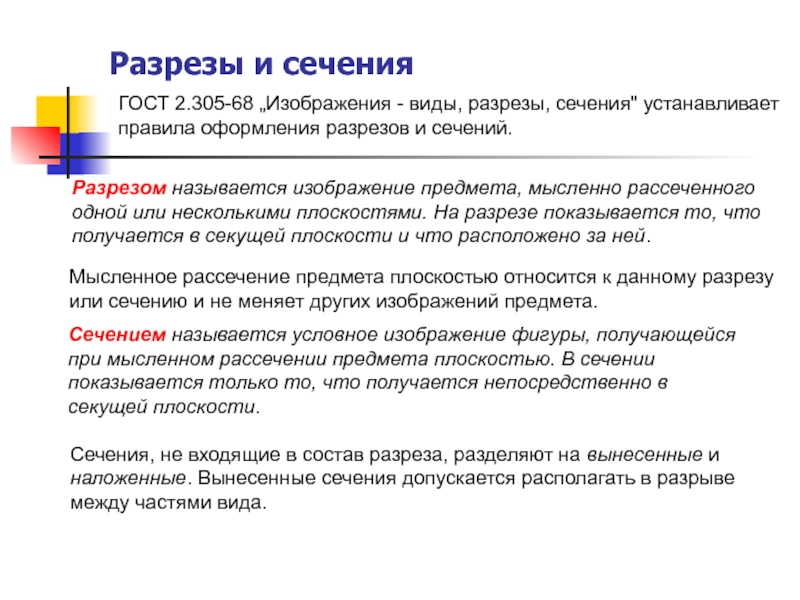

Разрезом называется изображение предмета, мысленно

рассеченного одной или несколькими плоскостями. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.

Мысленное рассечение предмета плоскостью относится к данному разрезу или сечению и не меняет других изображений предмета.

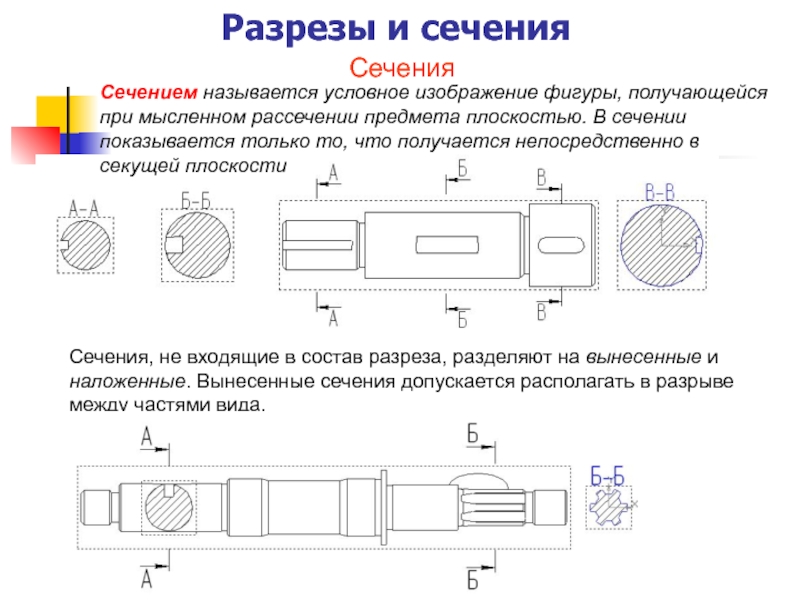

Сечением называется условное изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. В сечении показывается только то, что получается непосредственно в секущей плоскости.

Сечения, не входящие в состав разреза, разделяют на вынесенные и наложенные. Вынесенные сечения допускается располагать в разрыве между частями вида.

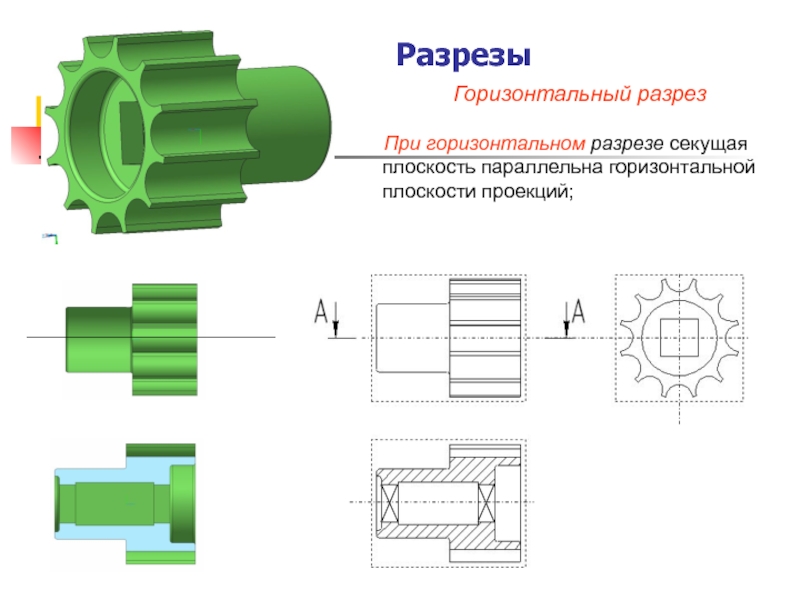

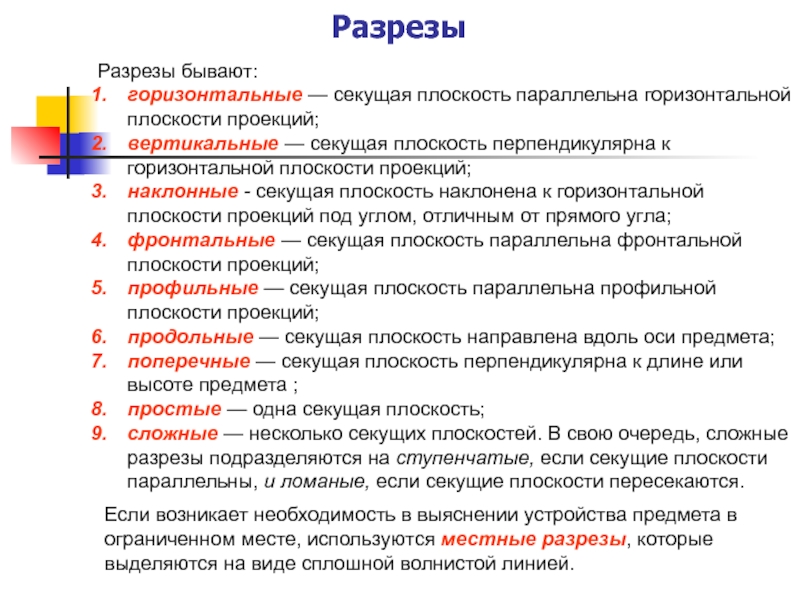

секущая плоскость перпендикулярна к горизонтальной плоскости проекций;
наклонные - секущая плоскость

наклонена к горизонтальной плоскости проекций под углом, отличным от прямого угла;

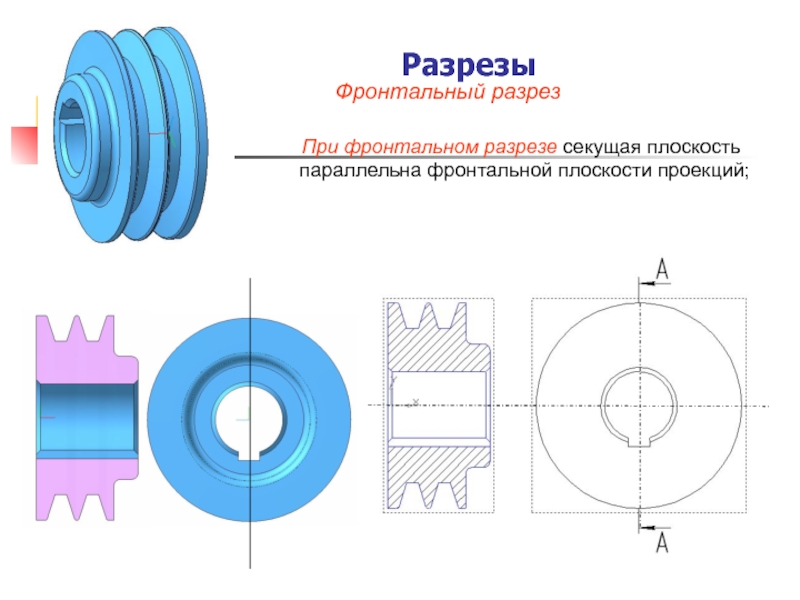

фронтальные — секущая плоскость параллельна фронтальной плоскости проекций;

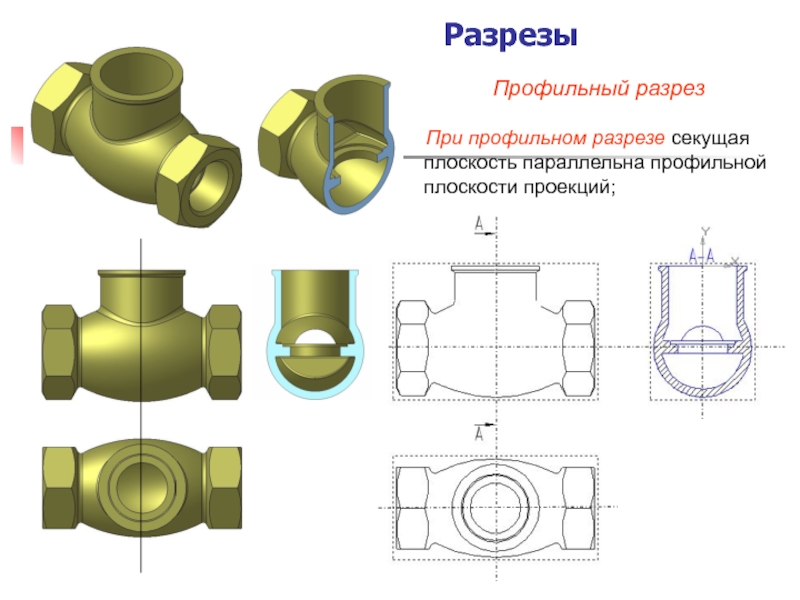

профильные — секущая плоскость параллельна профильной плоскости проекций;

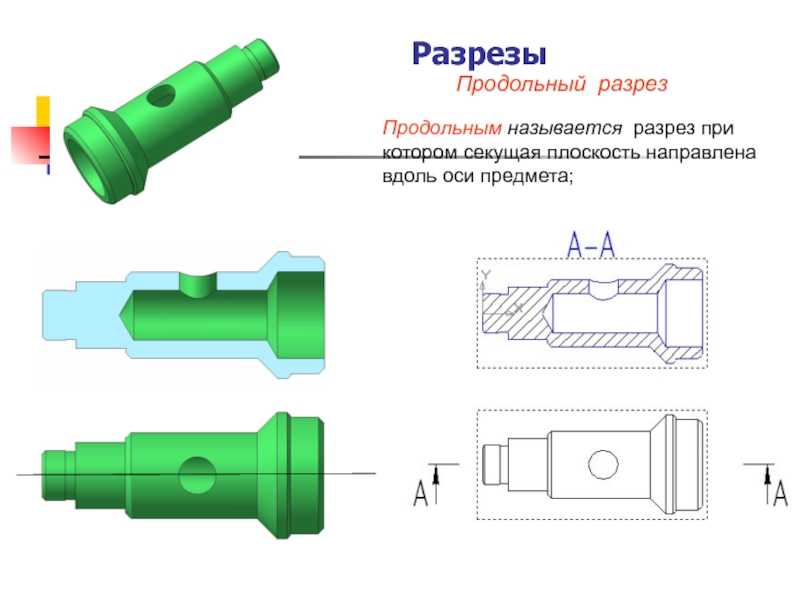

продольные — секущая плоскость направлена вдоль оси предмета;
поперечные — секущая плоскость перпендикулярна к длине или высоте предмета ;
простые — одна секущая плоскость;

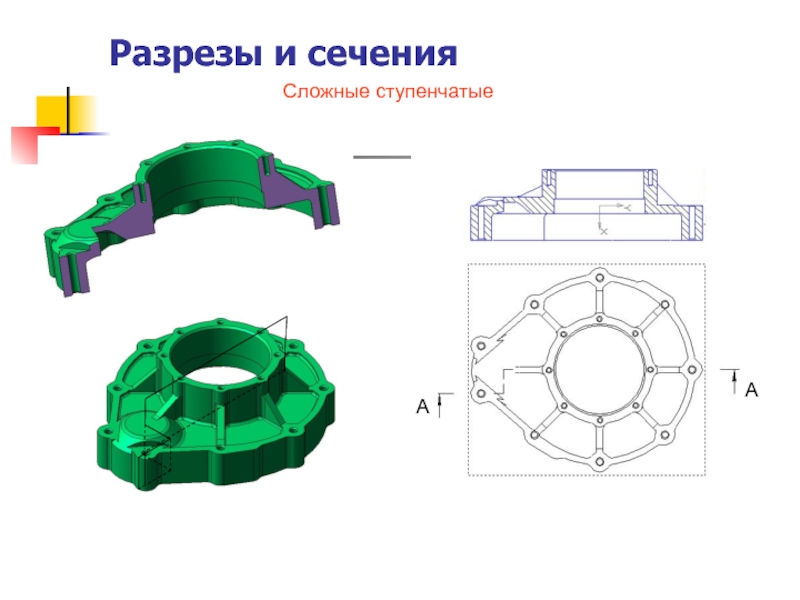

сложные — несколько секущих плоскостей. В свою очередь, сложные разрезы подразделяются на ступенчатые, если секущие плоскости параллельны, и ломаные, если секущие плоскости пересекаются.

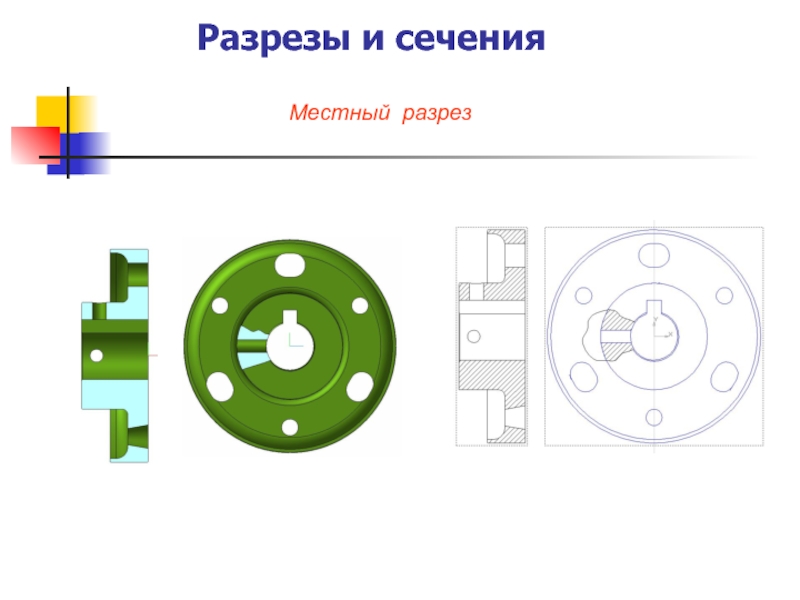

Если возникает необходимость в выяснении устройства предмета в ограниченном месте, используются местные разрезы, которые выделяются на виде сплошной волнистой линией.

горизонтальной плоскости проекций под углом, отличным от прямого угла;

оси предмета;

рассечении предмета плоскостью. В сечении показывается только то, что получается

непосредственно в секущей плоскости

Сечения, не входящие в состав разреза, разделяют на вынесенные и наложенные. Вынесенные сечения допускается располагать в разрыве между частями вида.
