Лекція № 26
Содержание
- 1. Лекція № 26
- 2. План11.1. Поняття надійності11.2. Показники надійності11.2.1. Безвідмовність, інтенсивність
- 3. Поняття надійності Надійність – це властивість об‘єкта
- 4. Поняття надійності Поняття надійності – комплексне, багатобічне. Воно включає низку ВЛАСТИВОСТЕЙ та ПАРАМЕТРІВ об’єкту.
- 5. До ВЛАСТИВОСТЕЙ об‘єкту, які входять у поняття надійності, належать: безвідмовність; ремонтоздатність; зберігаємість; довговічність.
- 6. До ПАРАМЕТРІВ об‘єкту, які входять у поняття
- 7. Показники надійності Сукупність вказаних властивостей та параметрів об‘єкту і складають поняття показники надійності
- 8. Відмова Будь-який об’ект, в тому числі комп’ютеризовані
- 9. Групи відмов Відмови, в залежності від причин
- 10. Раптові відмови Раптові відмови виникають внаслідок
- 11. Причини раптових відмов Причинами раптових
- 12. Причини раптових відмов Недосконалість технології виготовлення та організації
- 13. Причини раптових відмов Випадкові зміни зовнішніх умов: неприпустимі
- 14. Поступові відмови Поступові відмови виникають внаслідок поступових
- 15. Причини поступових відмовВідмови електронних блоків пов’язані з
- 16. Причини поступових відмовВ механічних вузлах поступові відмови
- 17. Показники надійності Безвідмовність
- 18. Інтенсивність відмов Частоту відмов прийнято характеризувати поняттям інтенсивності
- 19. Інтенсивність відмовДля даного виробу інтенсивність відмов це
- 20. Залежність інтенсивності відмов від часу
- 21. Залежність інтенсивності відмов від часуt1 - початковий
- 22. Залежність інтенсивності відмов від умов експлуатації Довідкові значення
- 23. Значення λо для врахування реальних умов експлуатації
- 24. Середній час роботи виробу до відмови Величина, обернена
- 25. Ремонтоздатність Ремонтоздатність – властивість виробу,
- 26. Ступінь ремонтоздатності Висока ступінь ремонтоздатності досягається застосуванням
- 27. Зберігаємість Зберігаємість – властивість виробу знаходитися
- 28. Довговічність Довговічність – властивість виробу зберігати роботоздатність
- 29. Ресурс Ресурс – це строк служби
- 30. Середній час відновлення роботоздатності Тв
- 31. Середній час відновлення роботоздатностіЧас Тв визначають експериментальним
- 32. Середній час технічного обслуговування Середній час
- 33. Середній час технічного обслуговуванняЗначення Тт визначається за

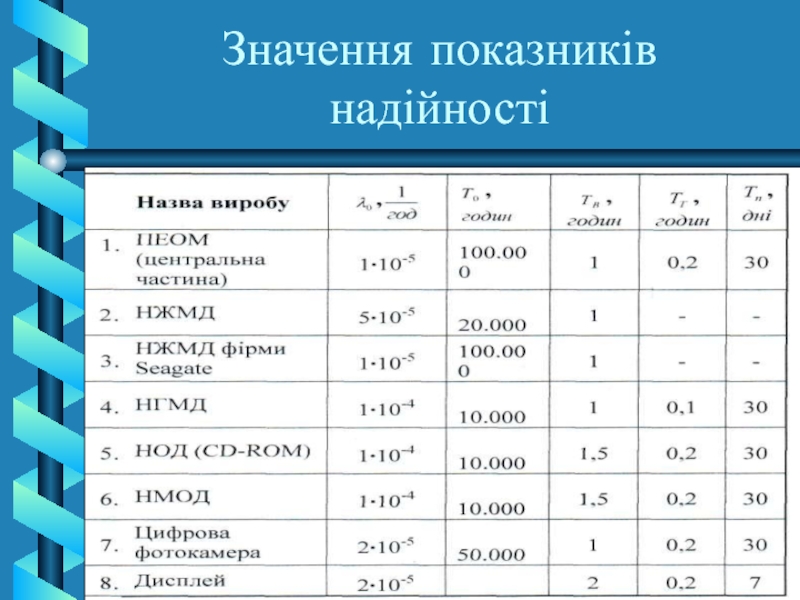

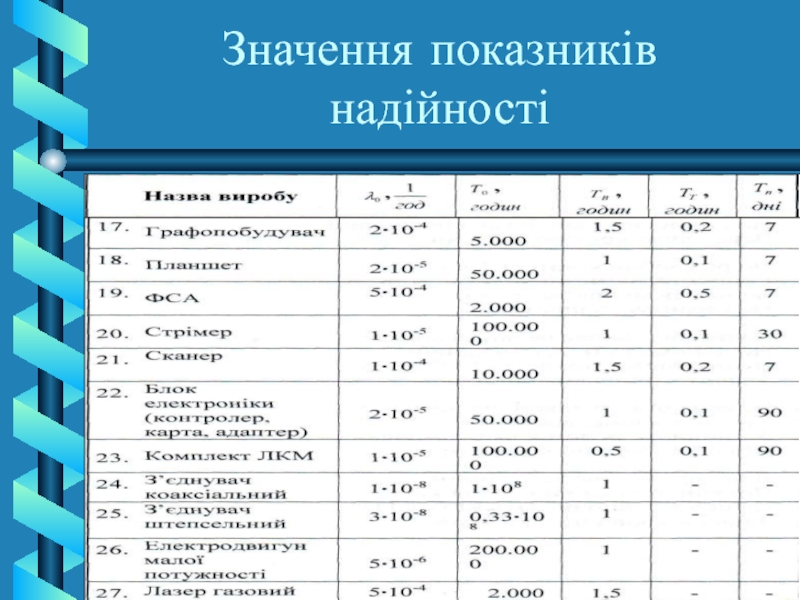

- 34. Значення показників надійності
- 35. Значення показників надійності
- 36. Значення показників надійності
- 37. Значення показників надійності
- 38. Коефіцієнти технічного використання та готовності
- 39. Коефіцієнт готовності Коефіцієнт готовності визначається як ймовірність
- 40. Показники надійності Показники надійності окремих
- 41. Значення показників надійності Значення показників надійності
- 42. Експериментальний метод Експериментальний метод визначення показників
- 43. Випробування на надійність Випробування на надійність

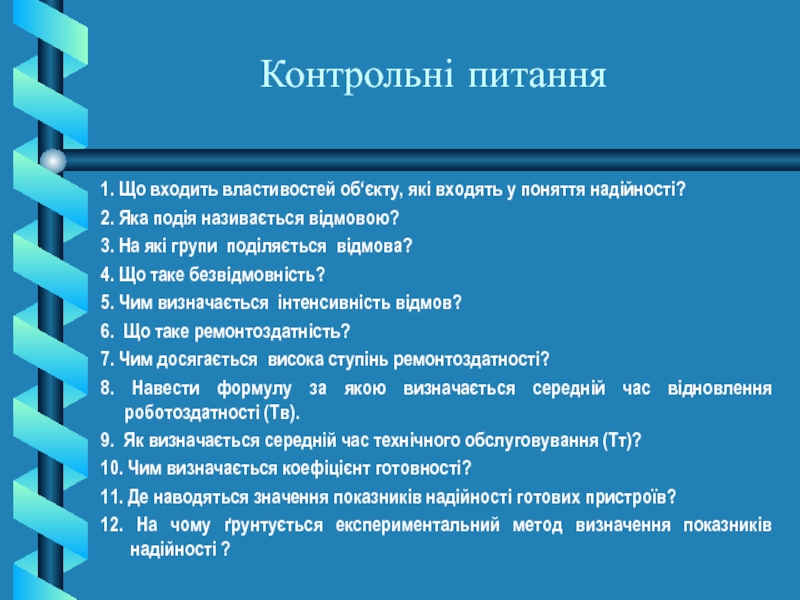

- 44. Контрольні питання1. Що входить властивостей об‘єкту, які
- 45. Скачать презентанцию
План11.1. Поняття надійності11.2. Показники надійності11.2.1. Безвідмовність, інтенсивність відмов, середній час безвідмовної роботи11.2.2. Ремонтоздатність, зберігаємість, довговічність11.2.3. Середні часи відновлення та технічного обслуговування11.2.4. Коефіцієнти технічного використання та готовності
Слайды и текст этой презентации
Слайд 1Лекція №26
Надійність комп'ютеризованих репросистем, автоматизованих систем переробки текстової і графічної
інформації

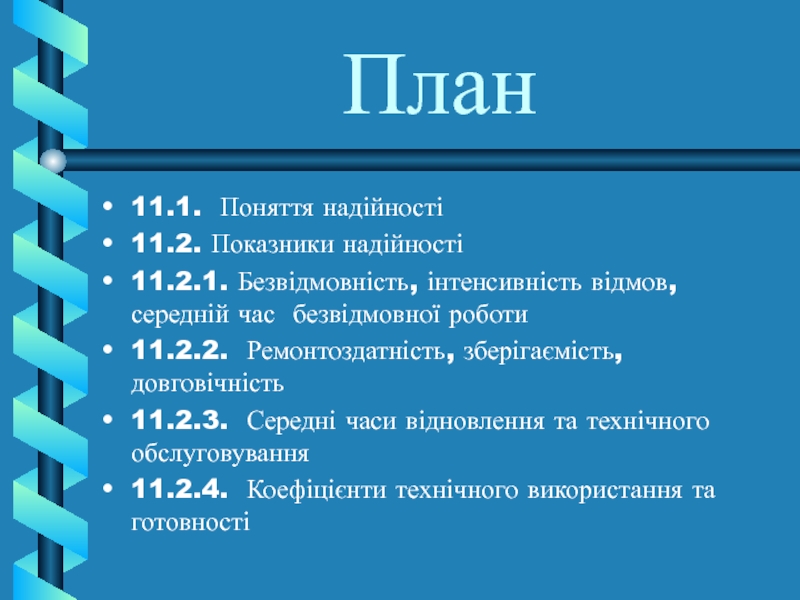

Слайд 2План
11.1. Поняття надійності
11.2. Показники надійності
11.2.1. Безвідмовність, інтенсивність відмов, середній час
безвідмовної роботи
11.2.2. Ремонтоздатність, зберігаємість, довговічність
11.2.3. Середні часи відновлення та технічного
обслуговування11.2.4. Коефіцієнти технічного використання та готовності
Слайд 3Поняття надійності
Надійність – це властивість об‘єкта (елемента, вузла, пристрою, машини,
системи) зберігати у встановлених межах значення всіх параметрів, які характеризують
здатність виконувати необхідні функції в заданих режимах, умовах застосування та технічного обслуговування.

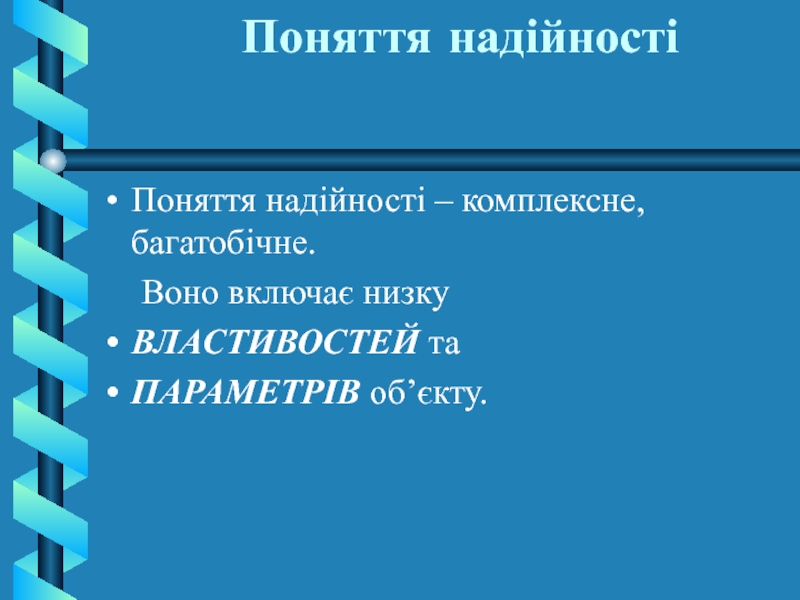

Слайд 4Поняття надійності
Поняття надійності – комплексне, багатобічне.
Воно включає низку
ВЛАСТИВОСТЕЙ та
ПАРАМЕТРІВ об’єкту.
Слайд 5До ВЛАСТИВОСТЕЙ об‘єкту, які входять у поняття надійності, належать:
безвідмовність;
ремонтоздатність;
зберігаємість;
довговічність.

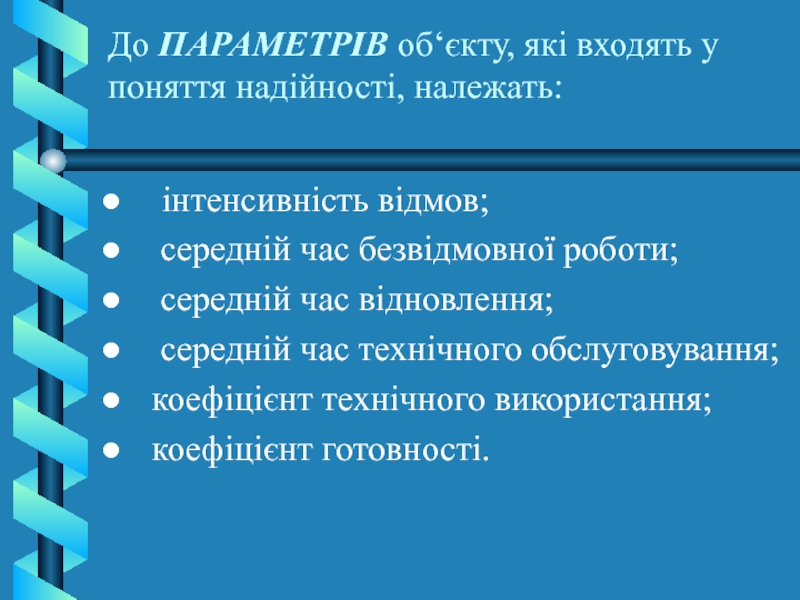

Слайд 6До ПАРАМЕТРІВ об‘єкту, які входять у поняття надійності, належать:
інтенсивність відмов;
середній час безвідмовної роботи;
середній час відновлення;
середній час технічного обслуговування;коефіцієнт технічного використання;
коефіцієнт готовності.

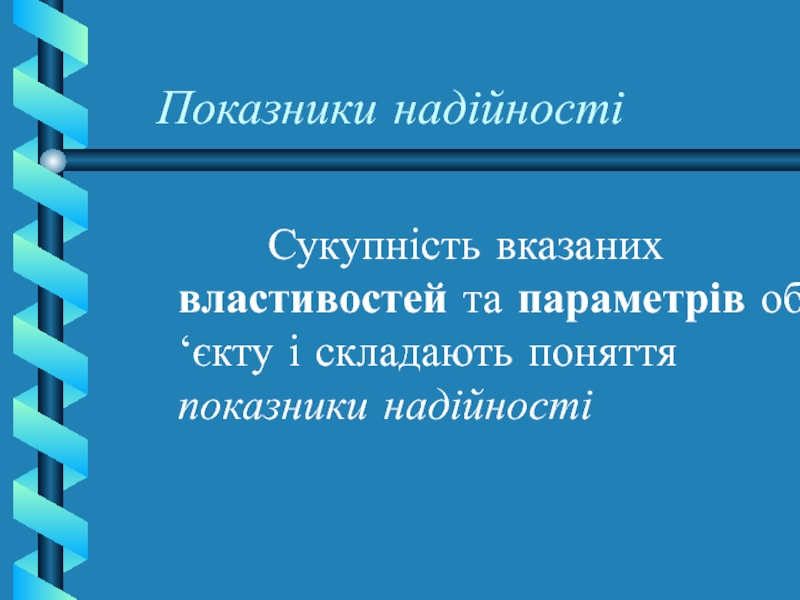

Слайд 7 Показники надійності
Сукупність вказаних властивостей та параметрів об‘єкту
і складають поняття показники надійності
Слайд 8
Відмова
Будь-який об’ект, в тому числі комп’ютеризовані репросистеми, не можуть нескінченно
довго зберігати здатність виконувати свої функції, тобто мати нескінчено велику
надійність.В деякий момент часу виникає подія, яка порушує роботоздатність об‘єкта.
Така подія називається відмовою.

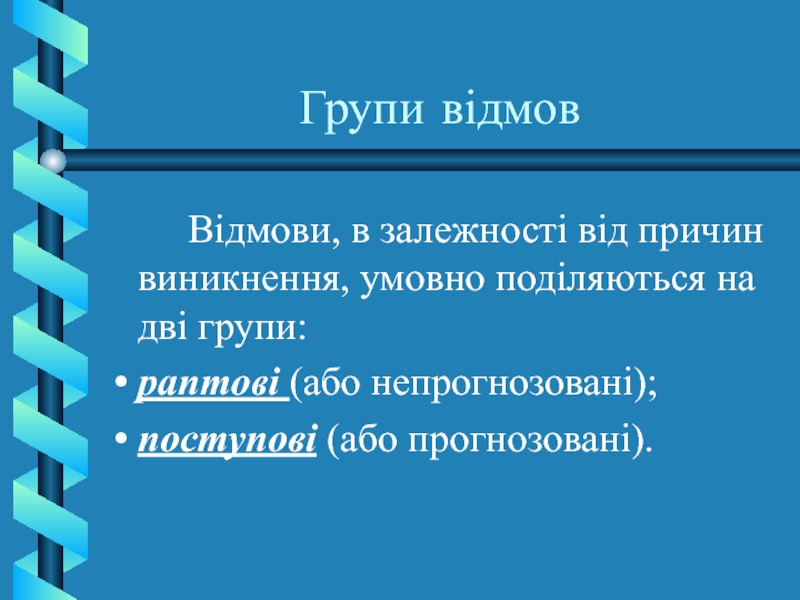

Слайд 9Групи відмов
Відмови, в залежності від причин виникнення, умовно поділяються
на дві групи:
раптові (або непрогнозовані);
поступові (або прогнозовані).

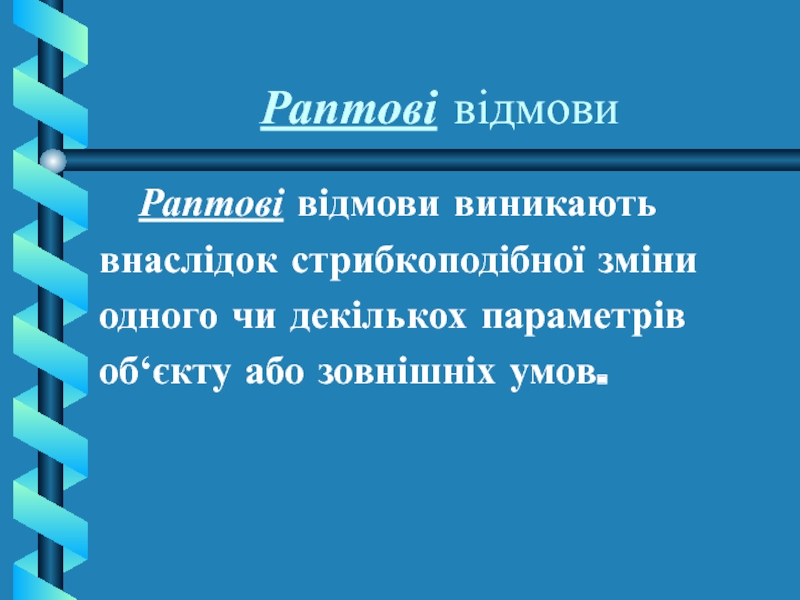

Слайд 10Раптові відмови
Раптові відмови виникають
внаслідок стрибкоподібної зміни
одного
чи декількох параметрів
об‘єкту або зовнішніх умов.

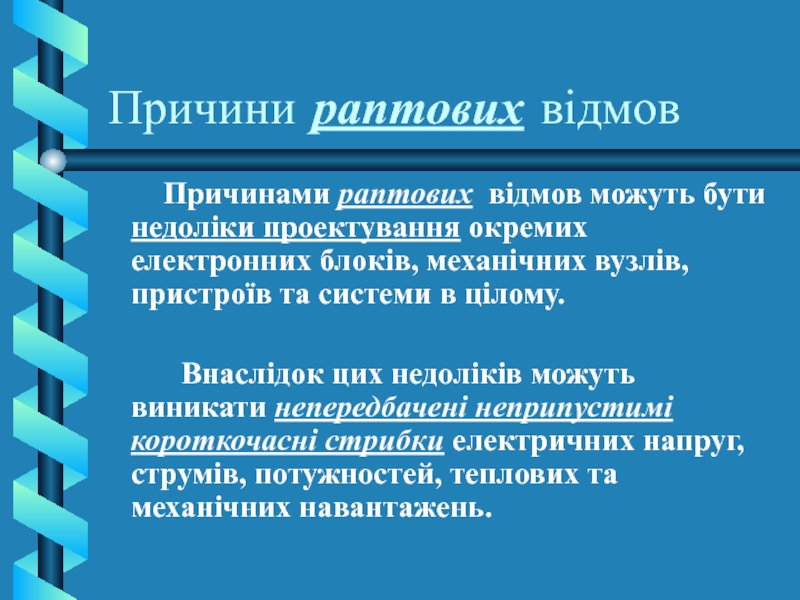

Слайд 11Причини раптових відмов
Причинами раптових відмов можуть бути
недоліки проектування окремих електронних блоків, механічних вузлів, пристроїв та системи
в цілому.Внаслідок цих недоліків можуть виникати непередбачені неприпустимі короткочасні стрибки електричних напруг, струмів, потужностей, теплових та механічних навантажень.
Слайд 12Причини раптових відмов
Недосконалість технології виготовлення та організації виробництва є також
причинами виникнення дефектів, які спричиняють раптові відмови.

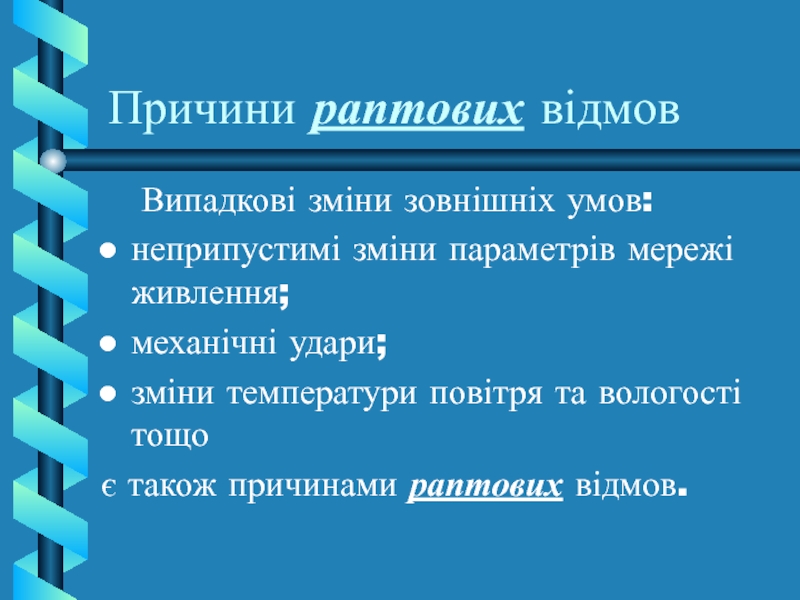

Слайд 13Причини раптових відмов
Випадкові зміни зовнішніх умов:
неприпустимі зміни параметрів мережі
живлення;
механічні удари;
зміни температури повітря та вологості тощо
є також причинами раптових
відмов.

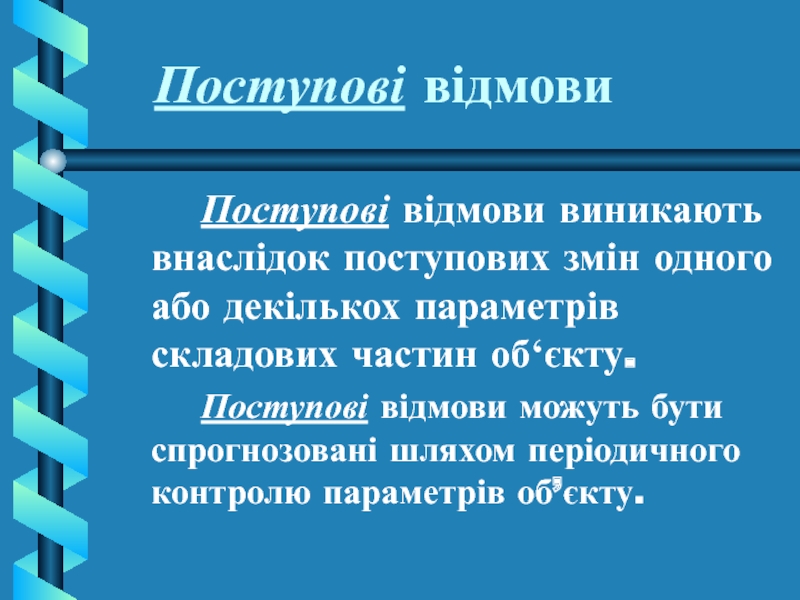

Слайд 14Поступові відмови
Поступові відмови виникають внаслідок поступових змін одного або
декількох параметрів складових частин об‘єкту.
Поступові відмови можуть бути спрогнозовані шляхом
періодичного контролю параметрів об’єкту.

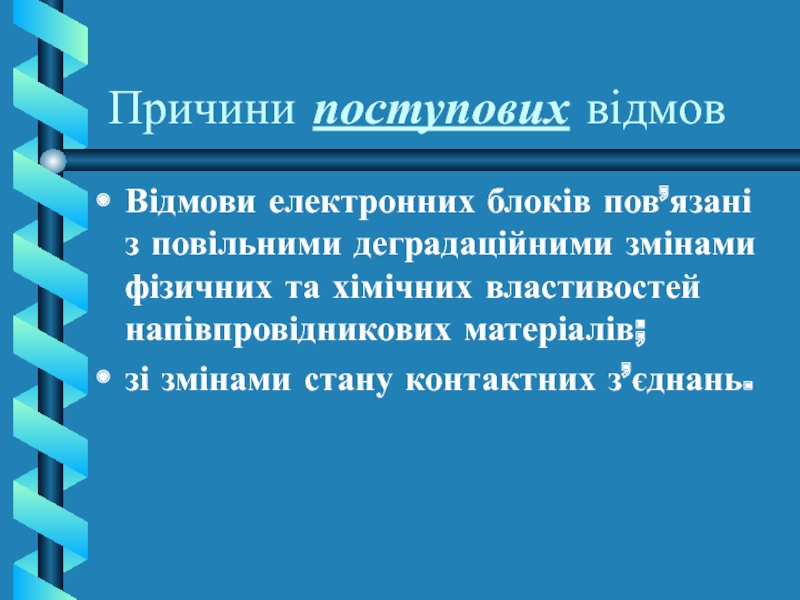

Слайд 15Причини поступових відмов
Відмови електронних блоків пов’язані з повільними деградаційними змінами
фізичних та хімічних властивостей напівпровідникових матеріалів;
зі змінами стану контактних з’єднань.

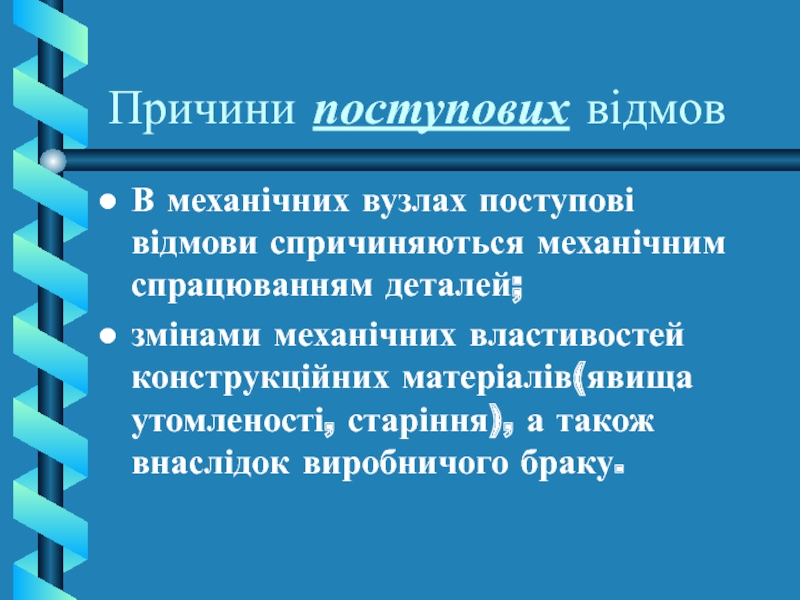

Слайд 16Причини поступових відмов
В механічних вузлах поступові відмови спричиняються механічним спрацюванням
деталей;
змінами механічних властивостей конструкційних матеріалів(явища утомленості, старіння), а також
внаслідок виробничого браку.

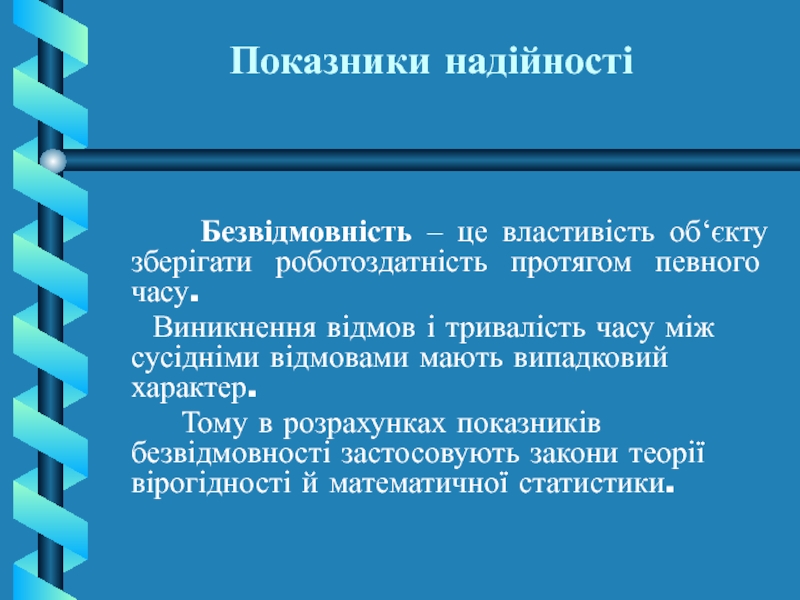

Слайд 17Показники надійності
Безвідмовність – це властивість
об‘єкту зберігати роботоздатність протягом певного часу.
Виникнення відмов
і тривалість часу між сусідніми відмовами мають випадковий характер. Тому в розрахунках показників безвідмовності застосовують закони теорії вірогідності й математичної статистики.

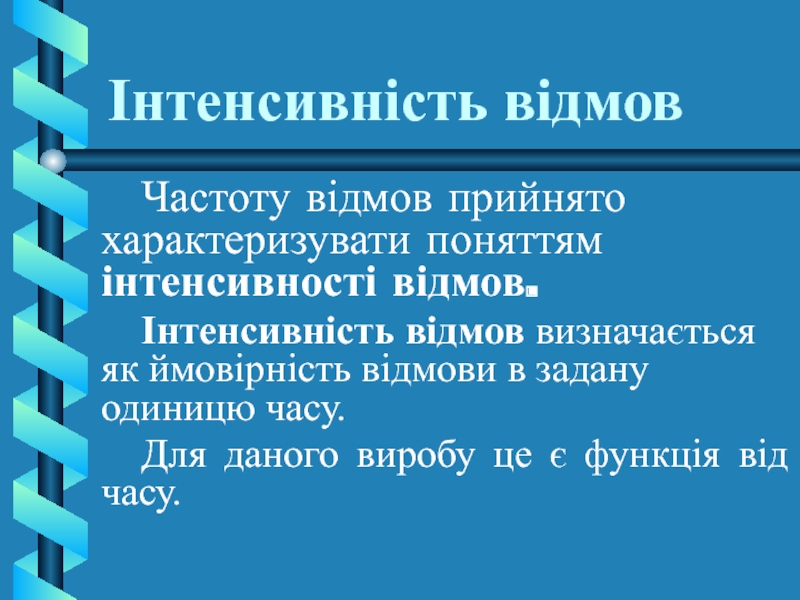

Слайд 18Інтенсивність відмов
Частоту відмов прийнято характеризувати поняттям інтенсивності відмов.
Інтенсивність відмов визначається як ймовірність відмови в задану одиницю часу.
Для даного виробу це є функція від часу.

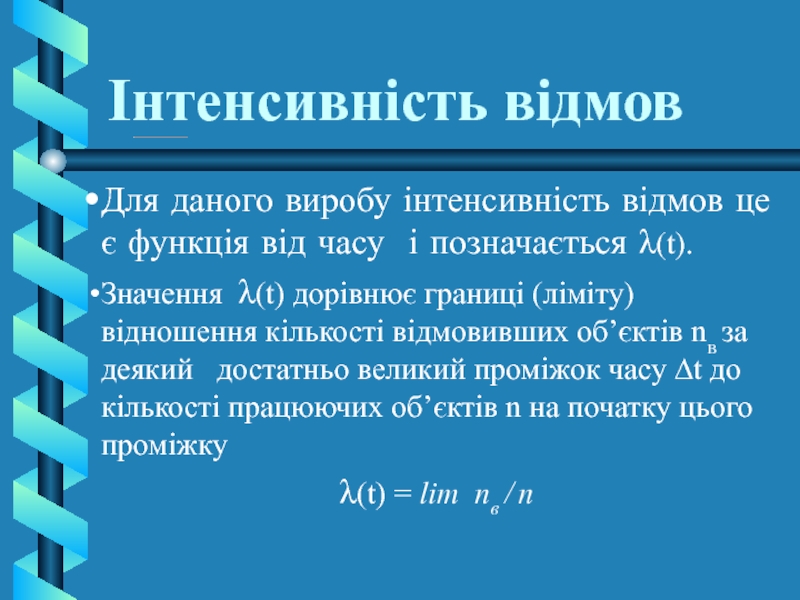

Слайд 19Інтенсивність відмов
Для даного виробу інтенсивність відмов це є функція від
часу і позначається λ(t).
Значення λ(t) дорівнює границі (ліміту) відношення кількості
відмовивших об’єктів nв за деякий достатньо великий проміжок часу ∆t до кількості працюючих об’єктів n на початку цього проміжкуλ(t) = lim nв / n

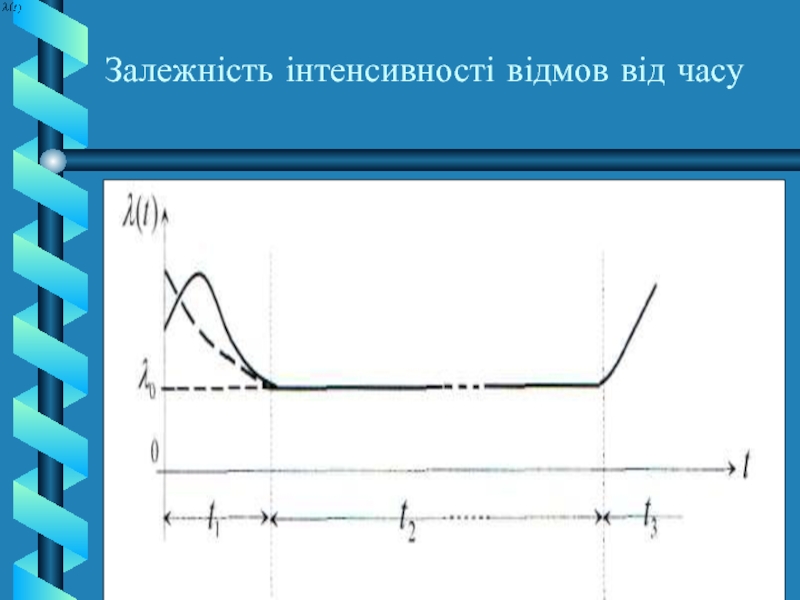

Слайд 21Залежність інтенсивності відмов від часу
t1 - початковий період роботи, інтенсивність
відмов велика, що обумовлено приробленням блоків;
t2 - експлуатаційний період виробу,
характеризується відносною стабільністю значень інтенсивності відмов –λо. Конкретні значення λо для різних виробів наводяться в довідниках з надійності та в технічних умовах;період t2 співпадає з ресурсом роботи даного виробу;t3 – третій період, інтенсивність відмов швидко зростає внаслідок виникнення поступових відмов. З початком цього періоду весь виріб або його окремі частини, які порушують роботоздатність, повинні бути замінені новими або відремонтованими.

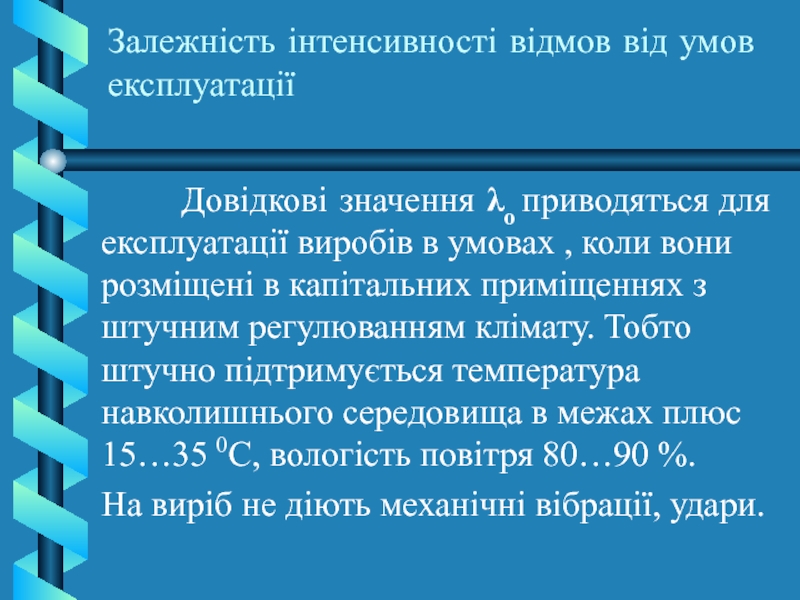

Слайд 22Залежність інтенсивності відмов від умов експлуатації
Довідкові значення λо приводяться для
експлуатації виробів в умовах , коли вони розміщені в капітальних
приміщеннях з штучним регулюванням клімату. Тобто штучно підтримується температура навколишнього середовища в межах плюс 15…35 0С, вологість повітря 80…90 %.На виріб не діють механічні вібрації, удари.

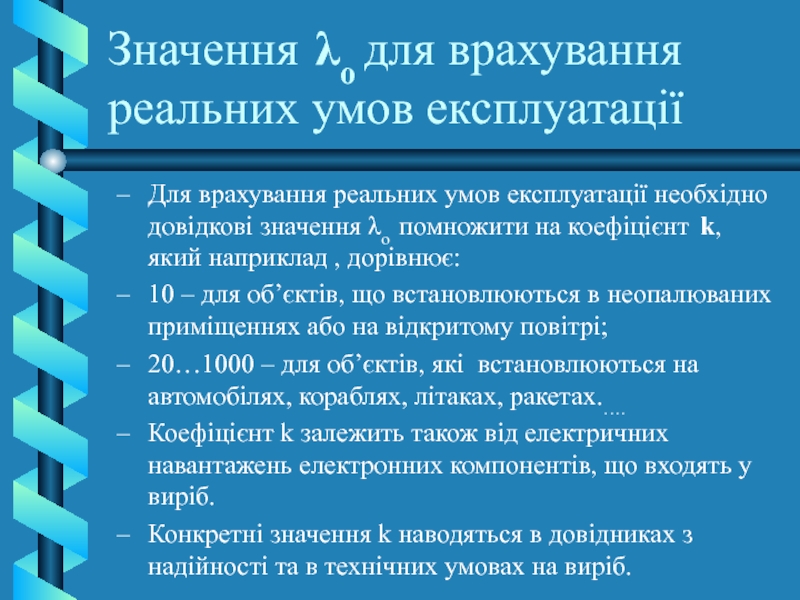

Слайд 23Значення λо для врахування реальних умов експлуатації
Для врахування реальних
умов експлуатації необхідно довідкові значення λо помножити на коефіцієнт k,
який наприклад , дорівнює:10 – для об’єктів, що встановлюються в неопалюваних приміщеннях або на відкритому повітрі;
20…1000 – для об’єктів, які встановлюються на автомобілях, кораблях, літаках, ракетах.….
Коефіцієнт k залежить також від електричних навантажень електронних компонентів, що входять у виріб.
Конкретні значення k наводяться в довідниках з надійності та в технічних умовах на виріб.

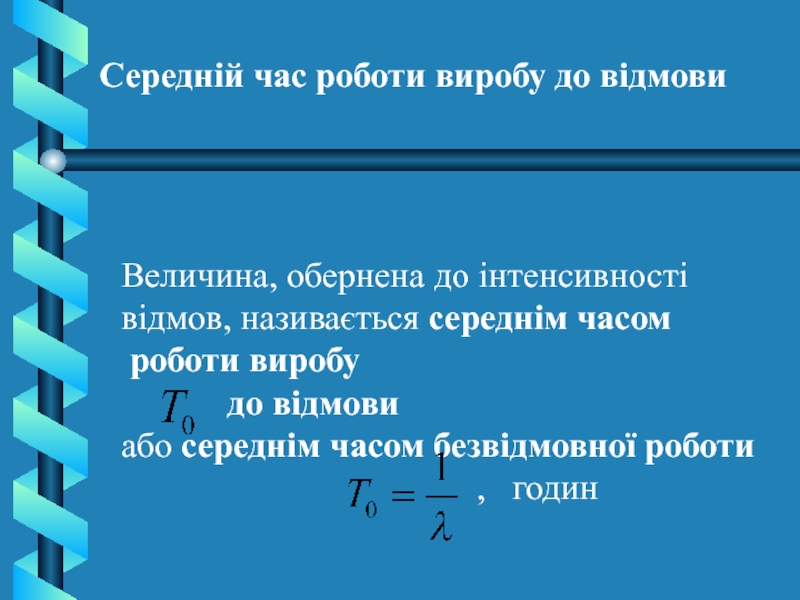

Слайд 24Середній час роботи виробу до відмови
Величина, обернена до інтенсивності
відмов,
називається середнім часом
роботи виробу
до відмови або середнім часом безвідмовної роботи
, годин

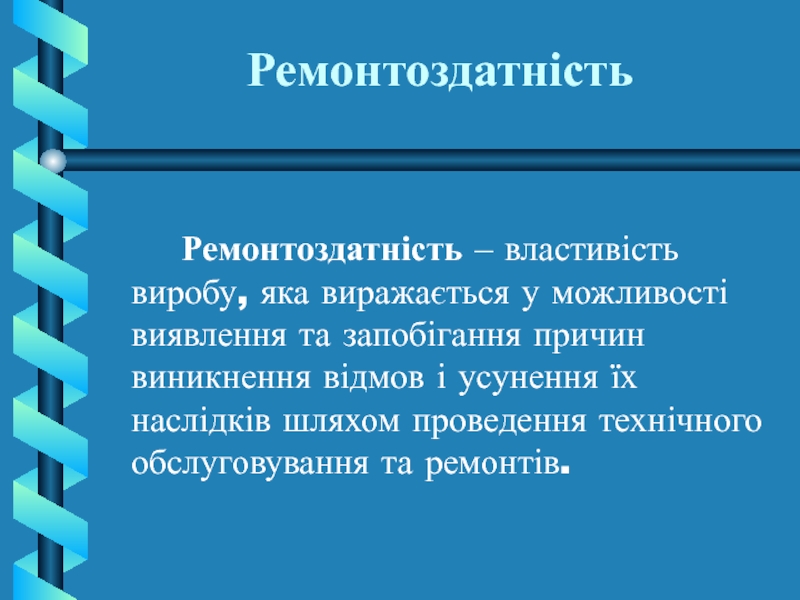

Слайд 25Ремонтоздатність
Ремонтоздатність – властивість виробу, яка виражається у можливості
виявлення та запобігання причин виникнення відмов і усунення їх наслідків
шляхом проведення технічного обслуговування та ремонтів.

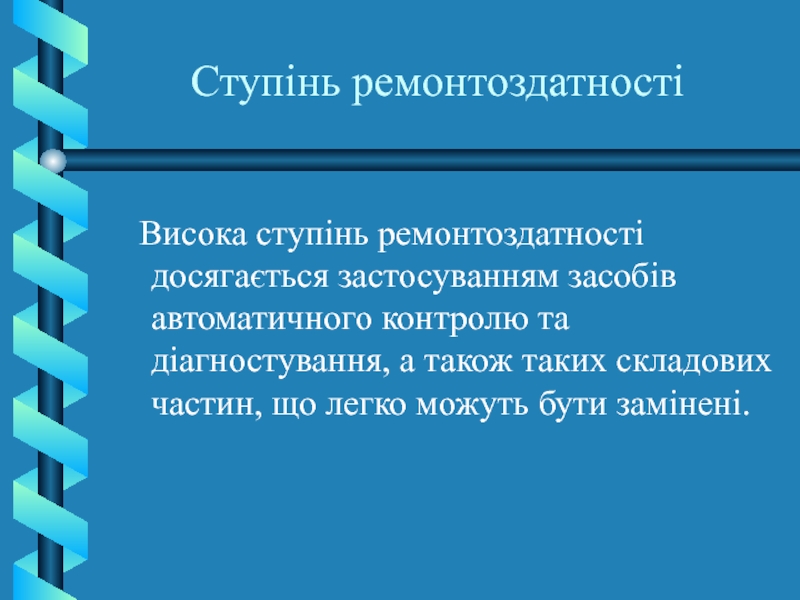

Слайд 26Ступінь ремонтоздатності
Висока ступінь ремонтоздатності досягається застосуванням засобів автоматичного контролю
та діагностування, а також таких складових частин, що легко можуть
бути замінені.

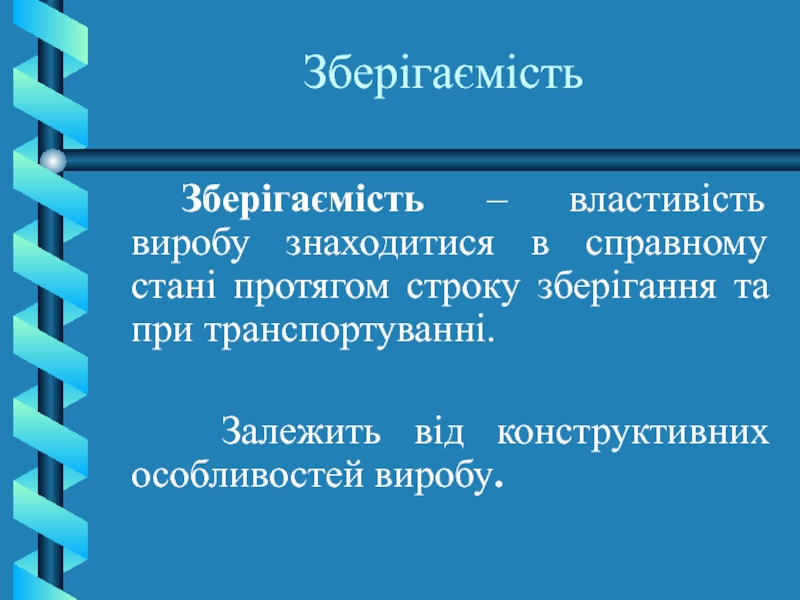

Слайд 27Зберігаємість
Зберігаємість – властивість виробу знаходитися в справному стані
протягом строку зберігання та при транспортуванні.
Залежить від конструктивних особливостей
виробу.

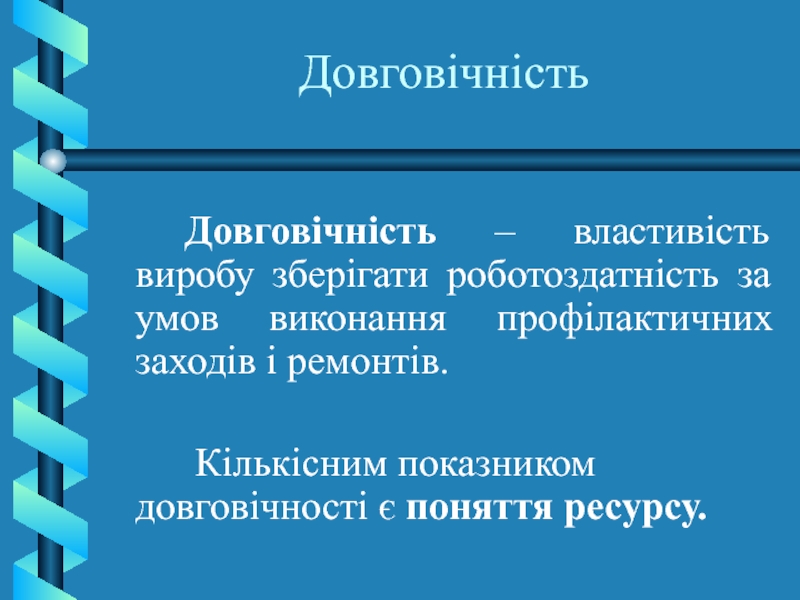

Слайд 28Довговічність
Довговічність – властивість виробу зберігати роботоздатність за умов виконання
профілактичних заходів і ремонтів.
Кількісним показником довговічності є поняття
ресурсу.
Слайд 29Ресурс
Ресурс – це строк служби виробу, тобто час
від початку експлуатації виробу до настання часу його технічної непридатності
внаслідок зносу та старіння.

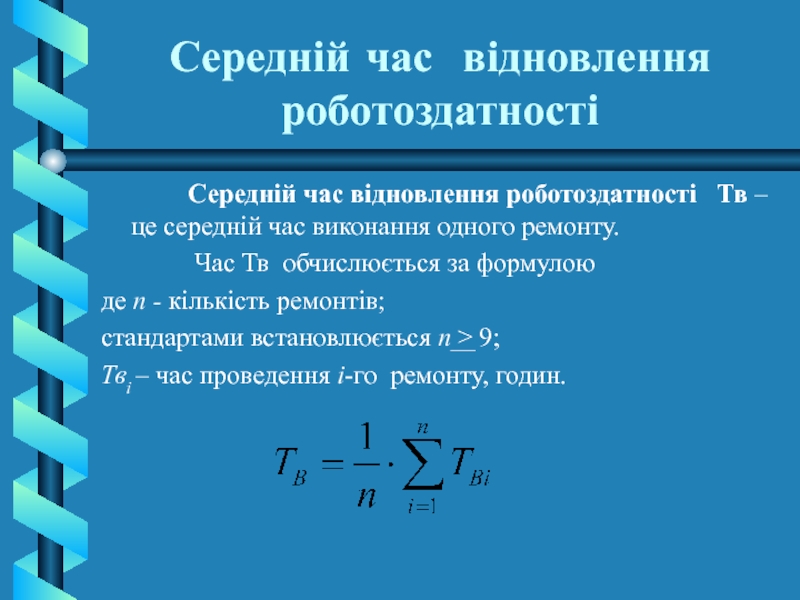

Слайд 30 Середній час відновлення роботоздатності Тв – це середній
час виконання одного ремонту.
Час Тв обчислюється
за формулою де n - кількість ремонтів;
стандартами встановлюється n > 9;
Тві – час проведення і-го ремонту, годин.
Середній час відновлення роботоздатності
Слайд 31Середній час відновлення роботоздатності
Час Тв визначають експериментальним шляхом.
Під час
випробування виробу на надійність після кожної відмови виріб ремонтується і
фіксується час ремонту.Значення Тв приводяться в технічних умовах виробу.
Слайд 32Середній час технічного обслуговування
Середній час технічного обслуговування Тт
задається замовником або визначається розробником виробу під час проектування.
Тт
залежить від призначення виробу та його конструктивних особливостей. В технічне обслуговування входять тестові перевірки та профілактичні роботи для підтримання роботоздатності.
Слайд 33Середній час технічного обслуговування
Значення Тт визначається за умови, що обслуговування
буде виконуватися досвідченими спеціалістами і що є всі необхідні технічні
документи, матеріали прилади тощо для технічного обслуговування.Тп- періодичність обслуговування
Слайд 38Коефіцієнти технічного використання та готовності
Коефіцієнти технічного використання виробу –
це відношення часу безвідмовної роботи до суми часу безвідмовної роботи
та часу, витраченого на ремонт і технічне обслуговування виробу (за період )

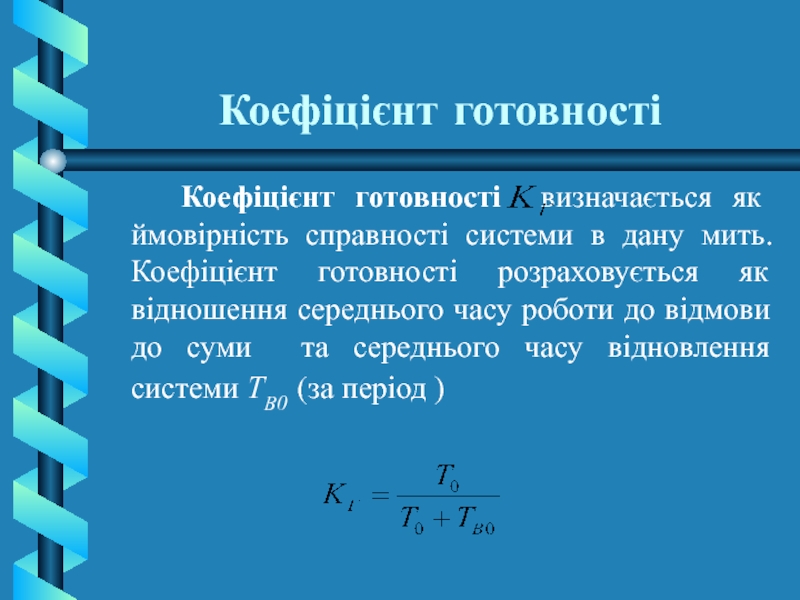

Слайд 39Коефіцієнт готовності
Коефіцієнт готовності визначається як ймовірність справності системи в
дану мить. Коефіцієнт готовності розраховується як відношення середнього часу
роботи до відмови до суми та середнього часу відновлення системи ТВ0 (за період )

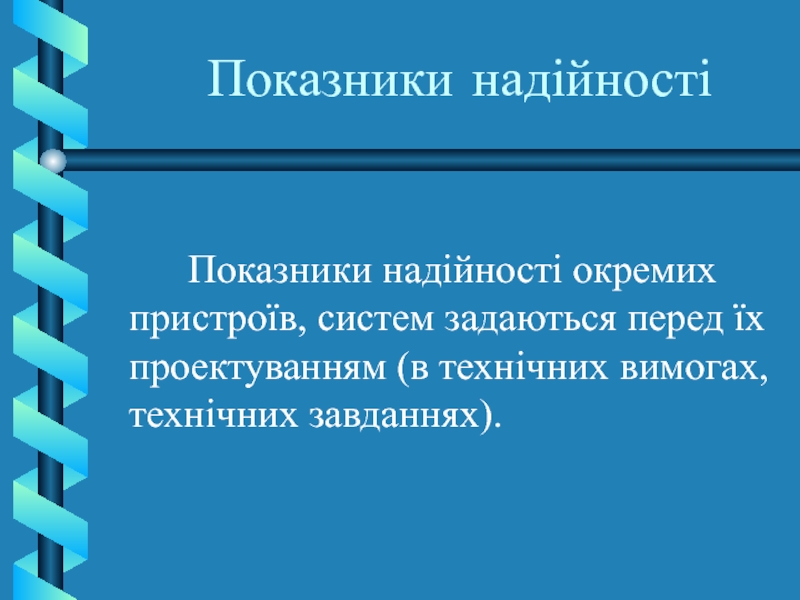

Слайд 40Показники надійності
Показники надійності окремих пристроїв, систем задаються
перед їх проектуванням (в технічних вимогах, технічних завданнях).

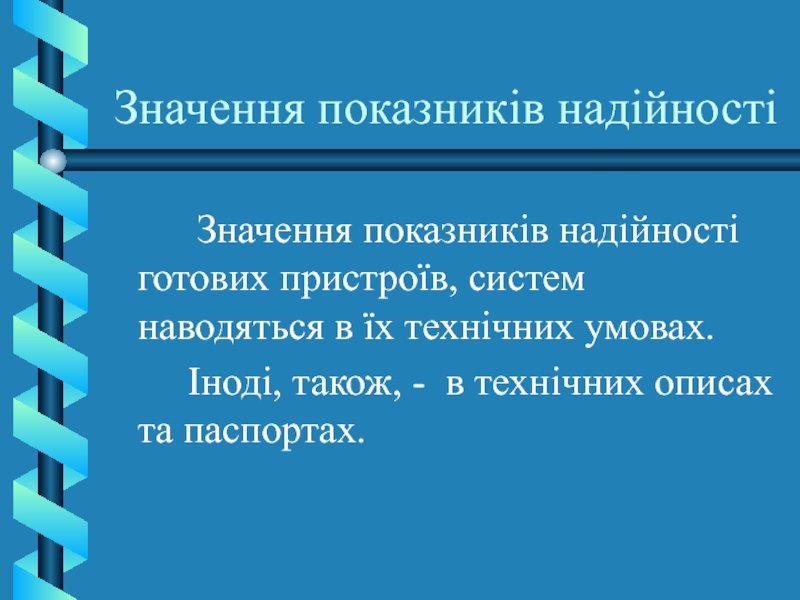

Слайд 41Значення показників надійності
Значення показників надійності готових пристроїв, систем
наводяться в їх технічних умовах.
Іноді, також, - в технічних
описах та паспортах.

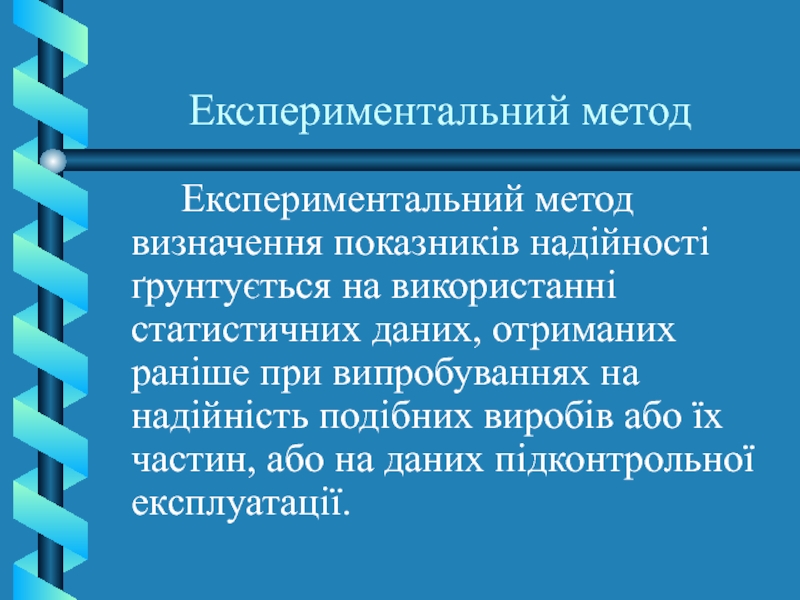

Слайд 42Експериментальний метод
Експериментальний метод визначення показників надійності ґрунтується на
використанні статистичних даних, отриманих раніше при випробуваннях на надійність подібних
виробів або їх частин, або на даних підконтрольної експлуатації.
Слайд 43Випробування на надійність
Випробування на надійність потребують багато часу
та ресурсів, а отримувані дані залежать від програми та методики
самих випробувань.У методиках випробувань вказуються умови проведення випробувань.
Розрахунково-експериментальний метод передбачає визначення показників надійності за допомогою експериментальних даних.
Слайд 44Контрольні питання
1. Що входить властивостей об‘єкту, які входять у поняття
надійності?
2. Яка подія називається відмовою?
3. На які групи поділяється відмова?
4.
Що таке безвідмовність?5. Чим визначається інтенсивність відмов?
6. Що таке ремонтоздатність?
7. Чим досягається висока ступінь ремонтоздатності?
8. Навести формулу за якою визначається середній час відновлення роботоздатності (Тв).
9. Як визначається середній час технічного обслуговування (Тт)?
10. Чим визначається коефіцієнт готовності?
11. Де наводяться значення показників надійності готових пристроїв?
12. На чому ґрунтується експериментальний метод визначення показників надійності ?
