Локальные и глобальные сети
Содержание
- 1. Локальные и глобальные сети
- 2. Передача информации Общая схема передачи информации включает
- 3. Пропускная способность измеряется в битах в секунду
- 4. Простейшая сетьНазначение сети: совместное использование аппаратных и

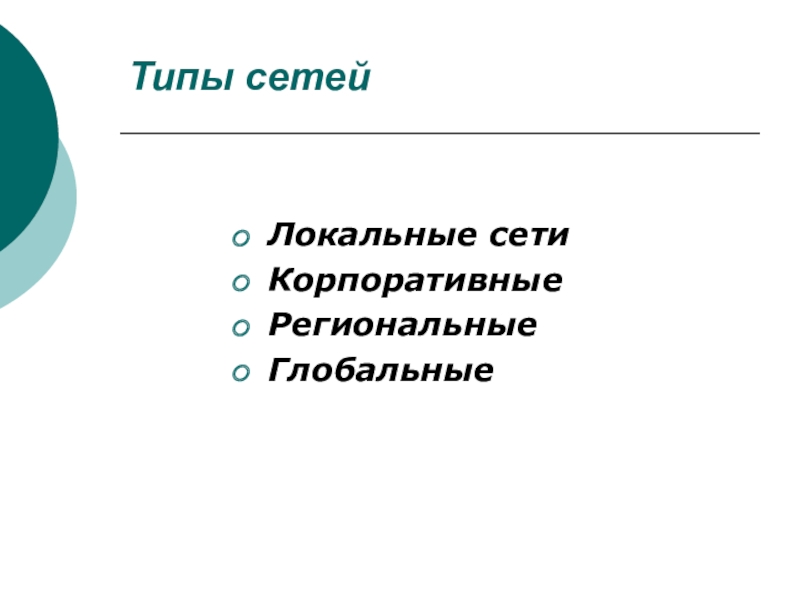

- 5. Типы сетейЛокальные сетиКорпоративные РегиональныеГлобальные
- 6. Локальные сети
- 7. Топология «Общая шина»
- 8. Соединение «Общая шина". Все компьютеры сети подключаются
- 9. Топология «Кольцо»
- 10. Соединение типа «Кольцо»Данные передаются от одного компьютера
- 11. Концентратор (HUB)Все компьютеры равноправны, они – одного «ранга» Одноранговая сетьТопология «Звезда»
- 12. Компьютеры не равноправны Сеть с выделенным серверомИмеется «главный», т.е. обслуживающий компьютер (СЕРВЕР)Топология «Звезда»

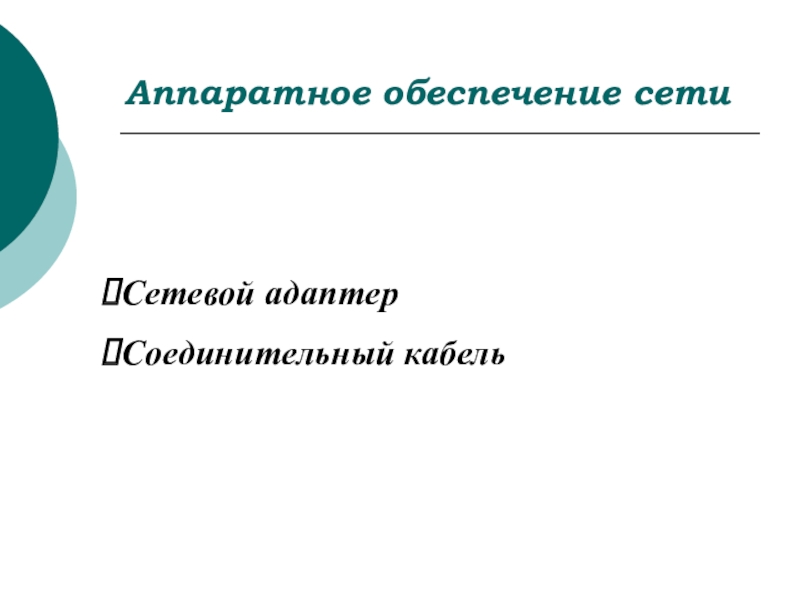

- 13. Сетевой адаптерСоединительный кабельАппаратное обеспечение сети

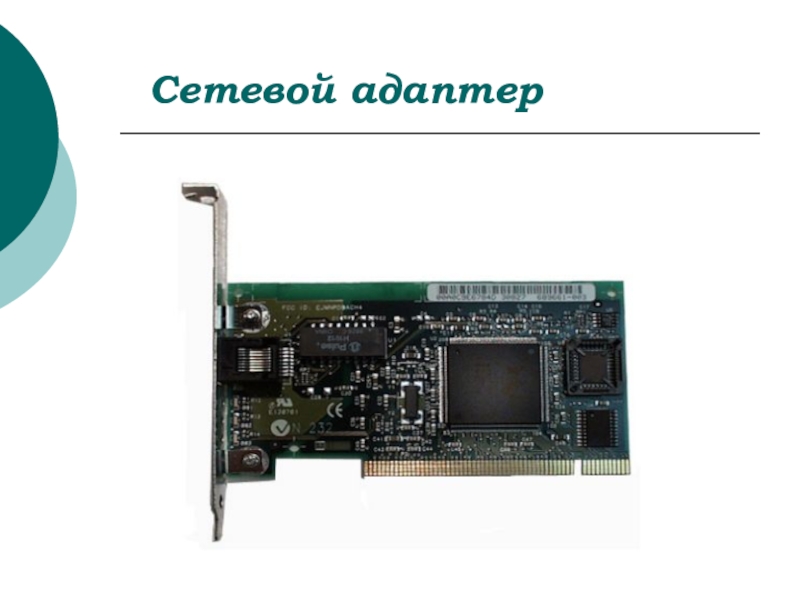

- 14. Сетевой адаптер
- 15. Кабели для локальных сетейВитая пара Коаксиальный кабельОптическое волокно (оптоволоконный кабель) Беспроводные сети

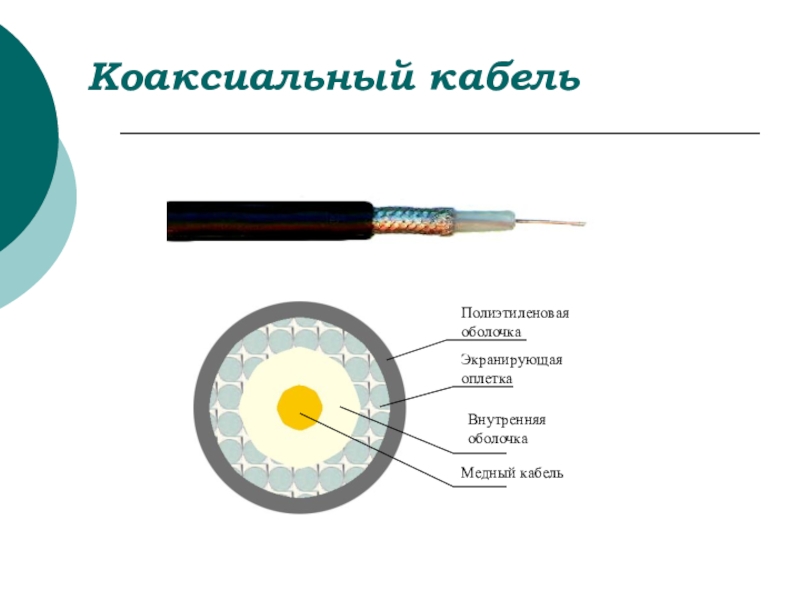

- 16. Коаксиальный кабель
- 17. Витая пара
- 18. Оптоволоконный кабель
- 19. Оптоволоконный кабельДанные передаются с помощью световых импульсов,
- 20. Беспроводные сетиинфракрасные сетилазерные сетисети с узкополосной радиосвязьюсеть с расширенным спектроммобильная связь с помощью сотовой телефонии
- 21. Глобальная компьютерная сеть - Интернет
- 22. Интернетв 2015 году будет 15 миллиардов устройств,
- 23. ИнтернетИнтернет – это глобальная компьютерная сеть, объединяющая
- 24. Интернетк Интернету на сегодняшний день подключено около
- 25. Интернет:Электронная почтаИнформационно-поисковые службыРекламные объявленияСовершение покупок по сетиЭнциклопедии

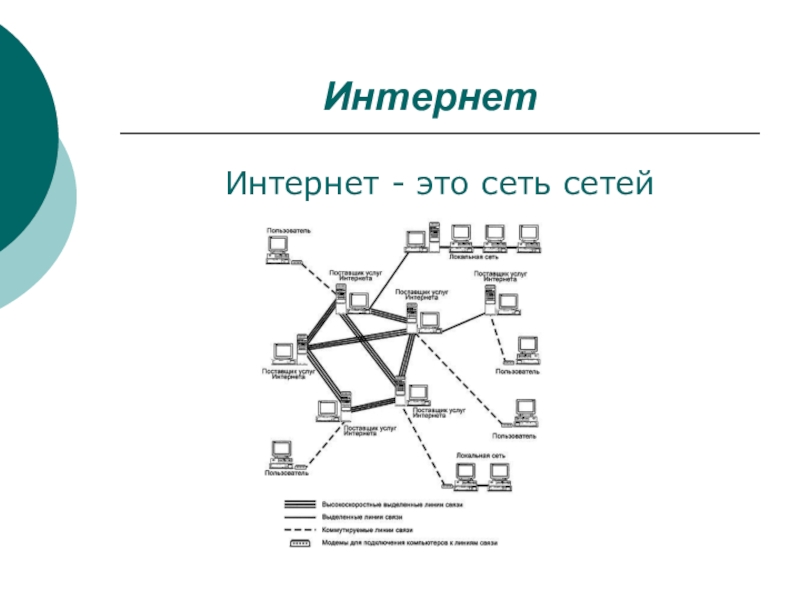

- 26. ИнтернетИнтернет - это сеть сетей
- 27. Слайд 27

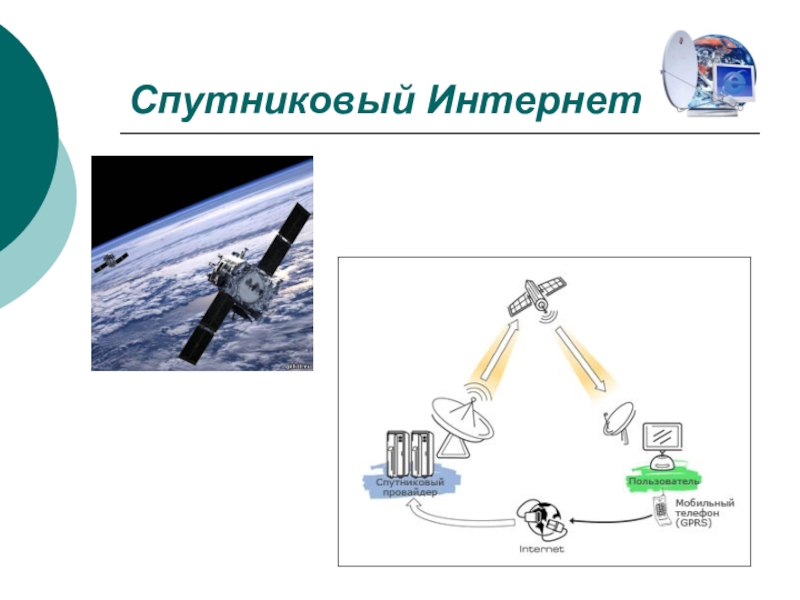

- 28. Спутниковый Интернет

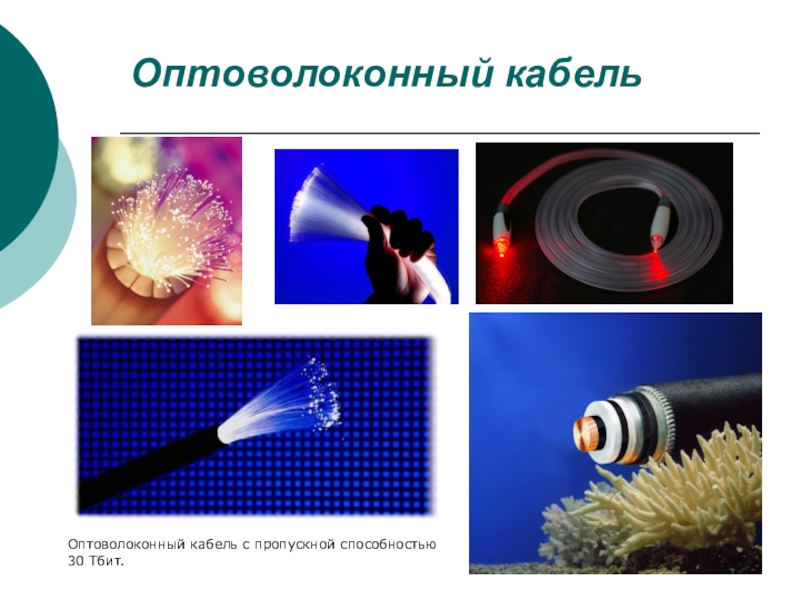

- 29. Оптоволоконный кабельОптоволоконный кабель с пропускной способностью 30 Тбит.
- 30. Сеть Интернет – подводные трансокеанские каналы
- 31. Адресация в ИнтернетIP-адресДля того чтобы в процессе
- 32. цифровой адрес, содержит 32 бита, состоит
- 33. В десятичной записи IP-адрес состоит из 4
- 34. Доменная система имен Компьютеры легко могут найти
- 35. Имя домена состоит из нескольких слов, разделенных
- 36. Доменная система имен имеет иерархическую структуру: домены
- 37. Соглашение о доменах 1 уровня:страна, для США
- 38. Доменная система имен
- 39. Примеры доменных именwww.yandex.ruwww.lenta.ruwww.auto.ruwww.narod.ruwww.gismeteo.ruwww.cityline.ruwww.ripn.ruwww.fio.ruwww.center.fio.ruwww.dlmsk.fio.ruwww.lib.ruwww.mail.ruwww.museum.ruwww.km.ru
- 40. Протокол передачи данных TCP/IPСеть Интернет, являющаяся сетью
- 41. Протокол – набор правил, в соответствии с которыми обрабатывается (пакуется, распаковывается и анализируется) информацияЧто такое протокол?
- 42. Протокол IP обеспечивает передачу информации между компьютерами
- 43. Транспортный протокол Transmission Control Protocol (TCP), то
- 44. Схема взаимодействия компьютеров в ИнтернетИнтернет-провайдер - 1Интернет-провайдер - 2МодемМодем
- 45. Скачать презентанцию
Передача информации Общая схема передачи информации включает в себя отправителя информации, канал передачи информации и получателя информации Основной характеристикой каналов передачи информации является их пропускная способность (скорость передачи информации). Пропускная способность
Слайды и текст этой презентации

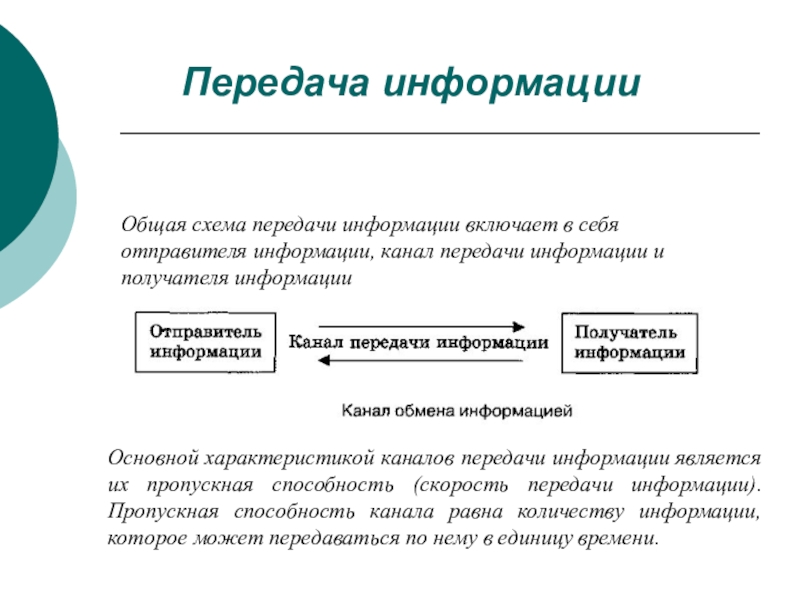

Слайд 2Передача информации
Общая схема передачи информации включает в себя отправителя
информации, канал передачи информации и получателя информации
Основной характеристикой каналов
передачи информации является их пропускная способность (скорость передачи информации). Пропускная способность канала равна количеству информации, которое может передаваться по нему в единицу времени.

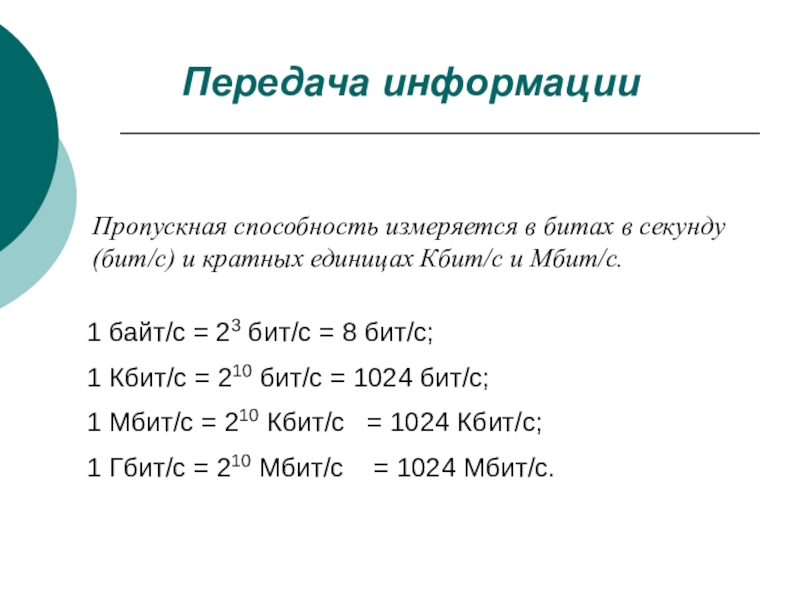

Слайд 3Пропускная способность измеряется в битах в секунду (бит/с) и кратных
единицах Кбит/с и Мбит/с.
1 байт/с = 23 бит/с =
8 бит/с;1 Кбит/с = 210 бит/с = 1024 бит/с;
1 Мбит/с = 210 Кбит/с = 1024 Кбит/с;
1 Гбит/с = 210 Мбит/с = 1024 Мбит/с.
Передача информации

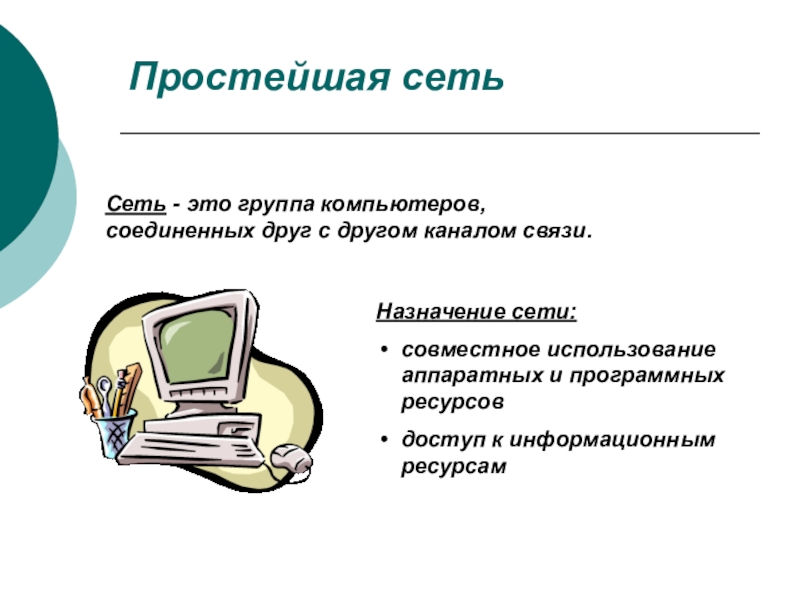

Слайд 4Простейшая сеть
Назначение сети:
совместное использование аппаратных и программных ресурсов
доступ
к информационным ресурсам
Сеть - это группа компьютеров, соединенных друг с
другом каналом связи.

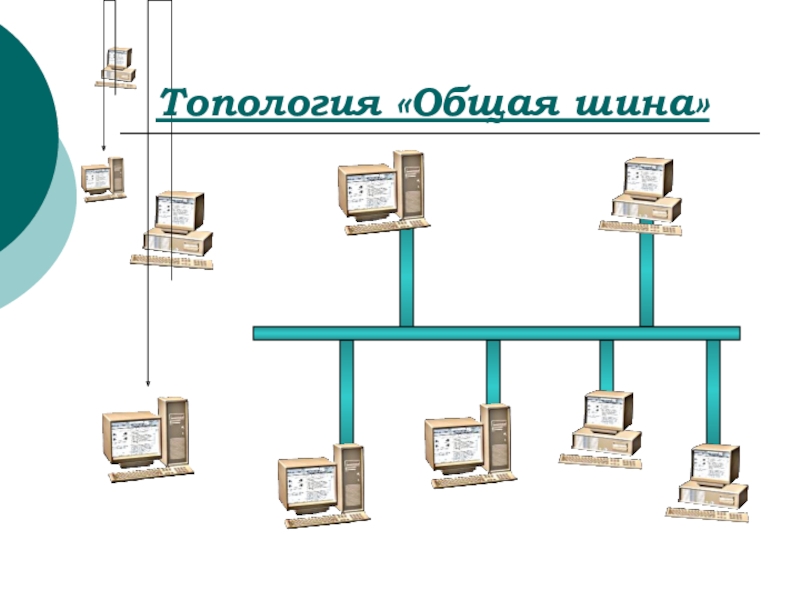

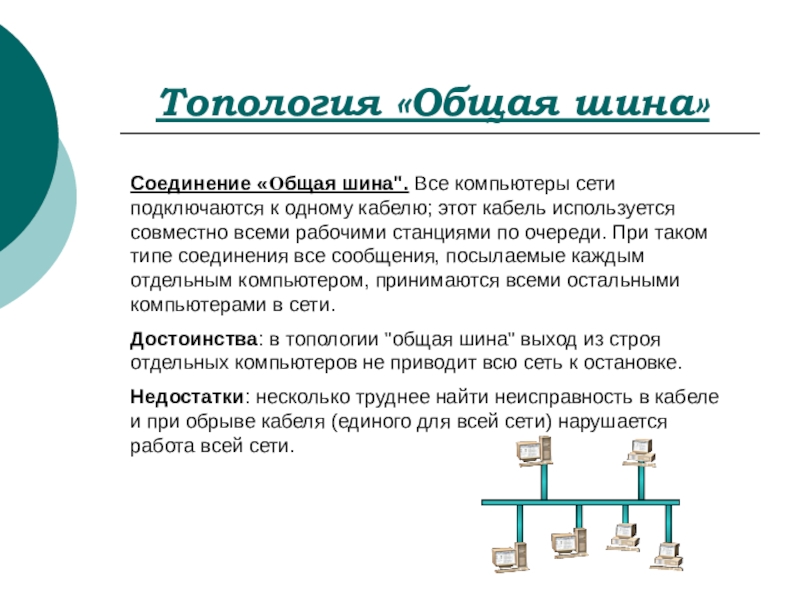

Слайд 8Соединение «Общая шина". Все компьютеры сети подключаются к одному кабелю;
этот кабель используется совместно всеми рабочими станциями по очереди. При
таком типе соединения все сообщения, посылаемые каждым отдельным компьютером, принимаются всеми остальными компьютерами в сети.Достоинства: в топологии "общая шина" выход из строя отдельных компьютеров не приводит всю сеть к остановке.
Недостатки: несколько труднее найти неисправность в кабеле и при обрыве кабеля (единого для всей сети) нарушается работа всей сети.
Топология «Общая шина»
Слайд 10

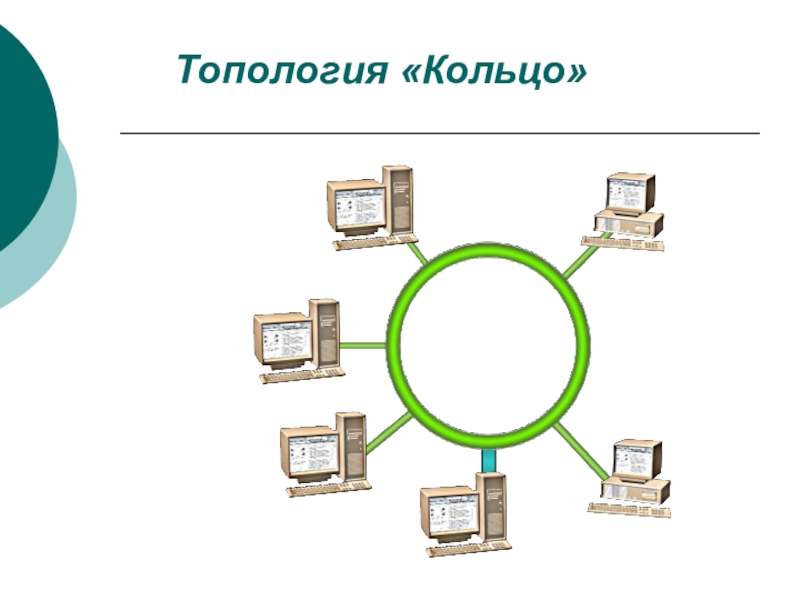

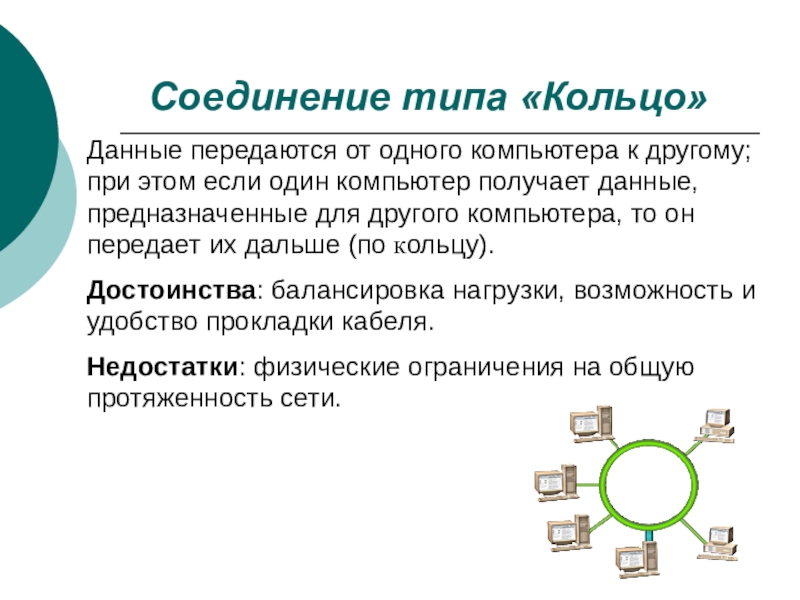

Соединение типа «Кольцо»
Данные передаются от одного компьютера к другому; при
этом если один компьютер получает данные, предназначенные для другого компьютера,
то он передает их дальше (по кольцу).Достоинства: балансировка нагрузки, возможность и удобство прокладки кабеля.
Недостатки: физические ограничения на общую протяженность сети.

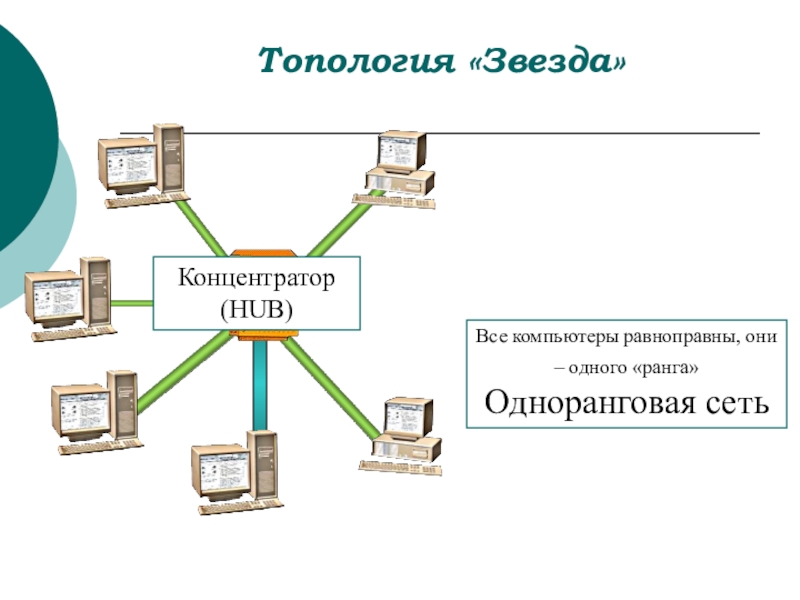

Слайд 11Концентратор (HUB)
Все компьютеры равноправны, они – одного «ранга» Одноранговая сеть
Топология
«Звезда»

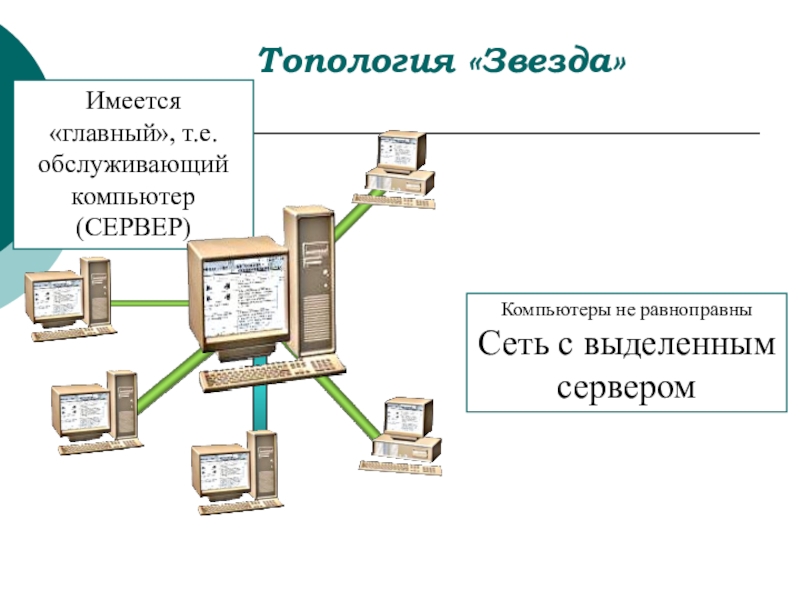

Слайд 12Компьютеры не равноправны
Сеть с выделенным сервером
Имеется «главный», т.е. обслуживающий компьютер
(СЕРВЕР)
Топология «Звезда»

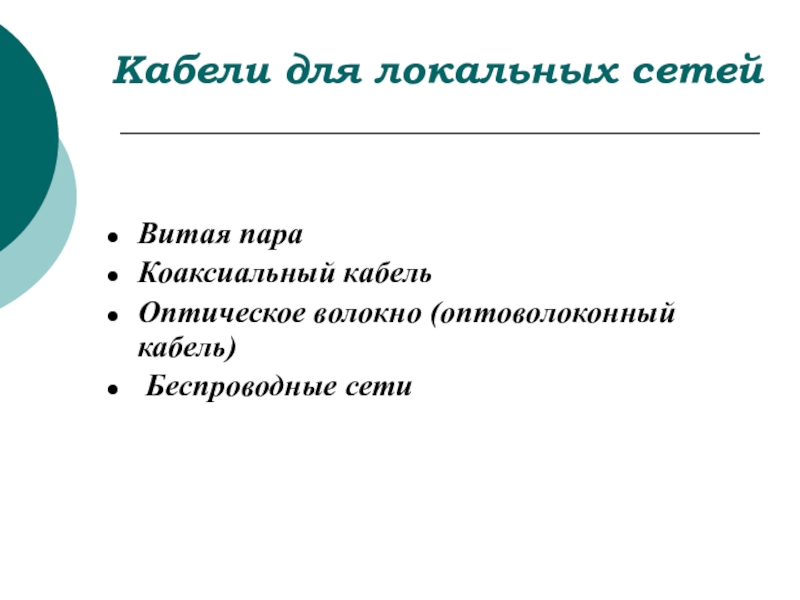

Слайд 15Кабели для локальных сетей
Витая пара
Коаксиальный кабель
Оптическое волокно (оптоволоконный кабель)
Беспроводные сети

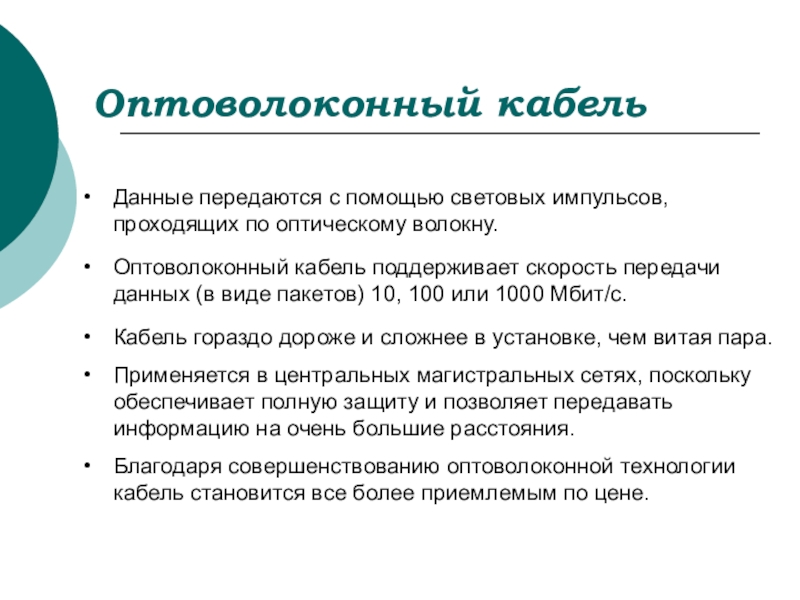

Слайд 19Оптоволоконный кабель
Данные передаются с помощью световых импульсов, проходящих по оптическому
волокну.
Оптоволоконный кабель поддерживает скорость передачи данных (в виде пакетов)
10, 100 или 1000 Мбит/с.Кабель гораздо дороже и сложнее в установке, чем витая пара.
Применяется в центральных магистральных сетях, поскольку обеспечивает полную защиту и позволяет передавать информацию на очень большие расстояния.
Благодаря совершенствованию оптоволоконной технологии кабель становится все более приемлемым по цене.
Слайд 20

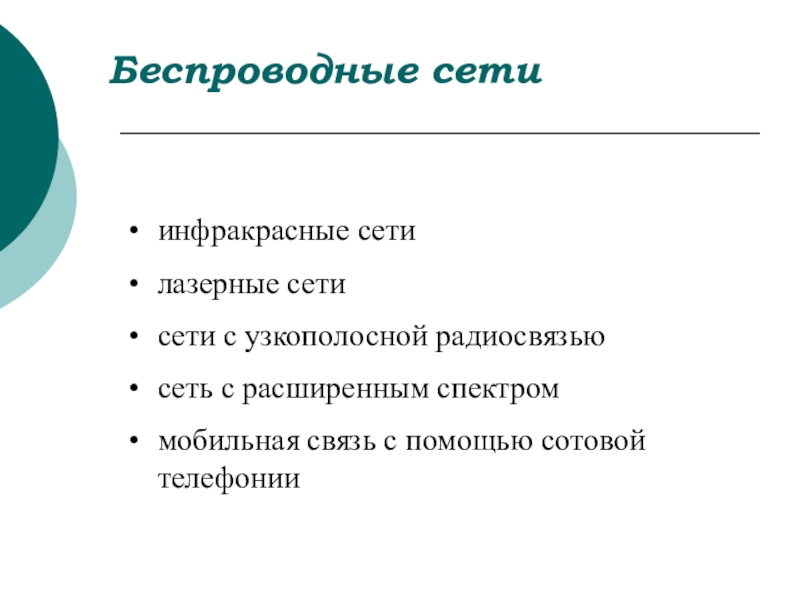

Беспроводные сети
инфракрасные сети
лазерные сети
сети с узкополосной радиосвязью
сеть с расширенным
спектром
мобильная связь с помощью сотовой телефонии

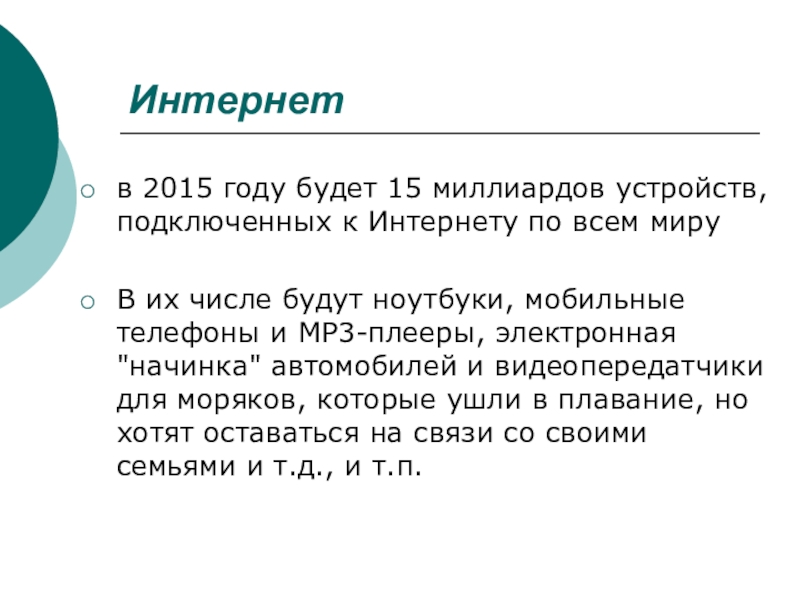

Слайд 22Интернет
в 2015 году будет 15 миллиардов устройств, подключенных к Интернету
по всем миру
В их числе будут ноутбуки, мобильные телефоны и
MP3-плееры, электронная "начинка" автомобилей и видеопередатчики для моряков, которые ушли в плавание, но хотят оставаться на связи со своими семьями и т.д., и т.п.

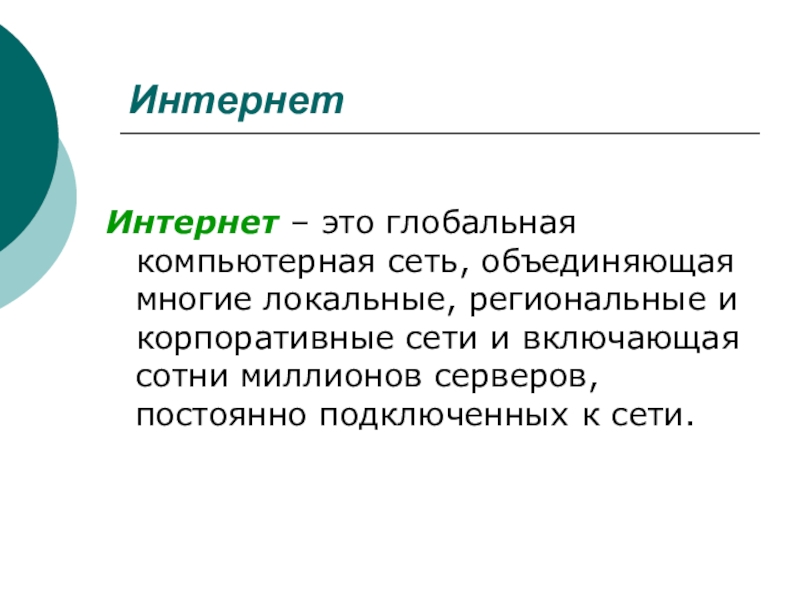

Слайд 23Интернет
Интернет – это глобальная компьютерная сеть, объединяющая многие локальные, региональные
и корпоративные сети и включающая сотни миллионов серверов, постоянно подключенных
к сети.

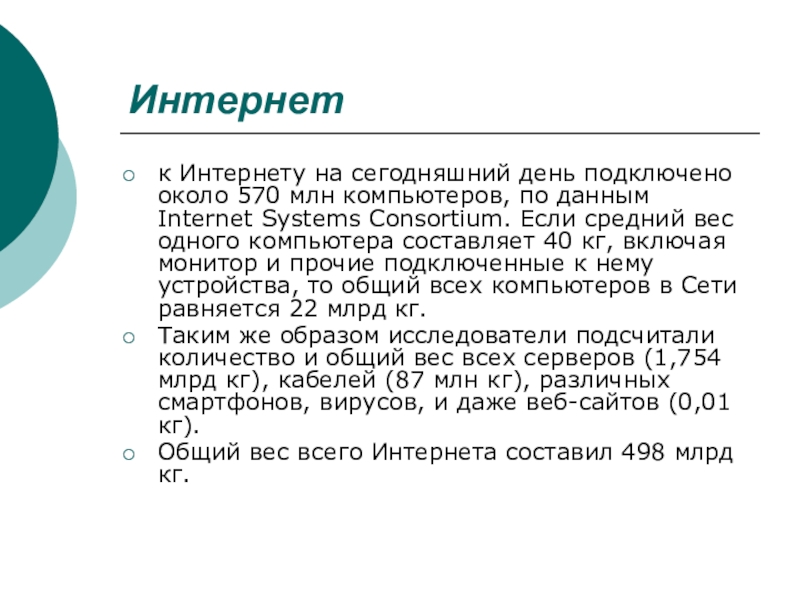

Слайд 24Интернет
к Интернету на сегодняшний день подключено около 570 млн компьютеров,
по данным Internet Systems Consortium. Если средний вес одного компьютера
составляет 40 кг, включая монитор и прочие подключенные к нему устройства, то общий всех компьютеров в Сети равняется 22 млрд кг.Таким же образом исследователи подсчитали количество и общий вес всех серверов (1,754 млрд кг), кабелей (87 млн кг), различных смартфонов, вирусов, и даже веб-сайтов (0,01 кг).
Общий вес всего Интернета составил 498 млрд кг.

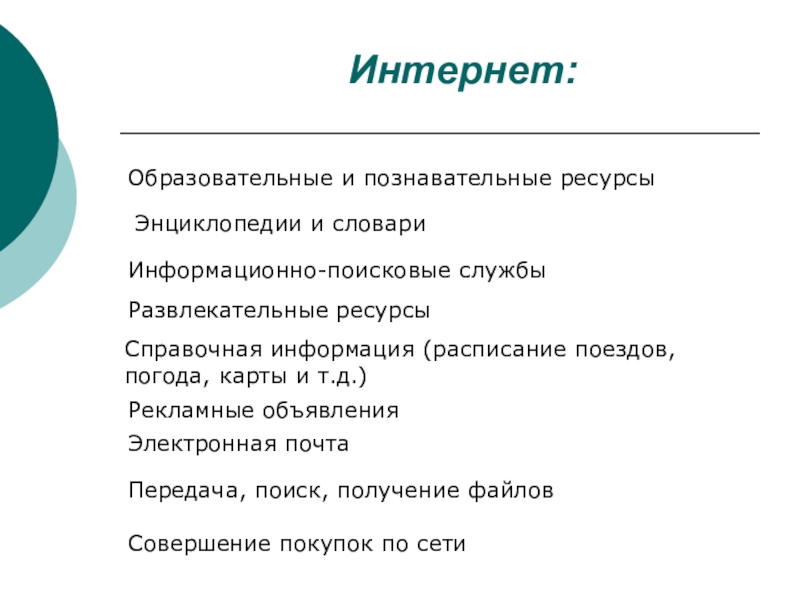

Слайд 25Интернет:
Электронная почта
Информационно-поисковые службы
Рекламные объявления
Совершение покупок по сети
Энциклопедии и словари
Передача, поиск,
получение файлов
Образовательные и познавательные ресурсы
Развлекательные ресурсы
Справочная информация (расписание поездов, погода,
карты и т.д.)

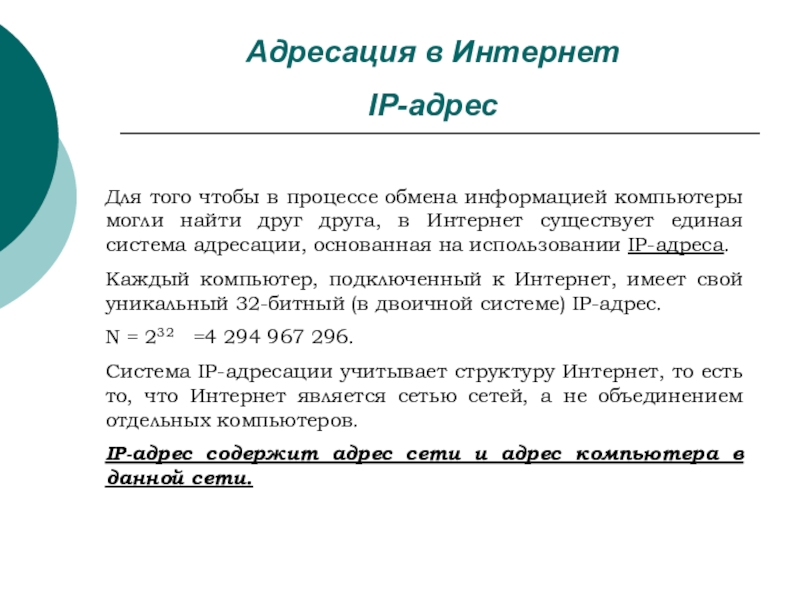

Слайд 31Адресация в Интернет
IP-адрес
Для того чтобы в процессе обмена информацией компьютеры
могли найти друг друга, в Интернет существует единая система адресации,
основанная на использовании IP-адреса.Каждый компьютер, подключенный к Интернет, имеет свой уникальный 32-битный (в двоичной системе) IP-адрес.
N = 232 =4 294 967 296.
Система IP-адресации учитывает структуру Интернет, то есть то, что Интернет является сетью сетей, а не объединением отдельных компьютеров.
IP-адрес содержит адрес сети и адрес компьютера в данной сети.

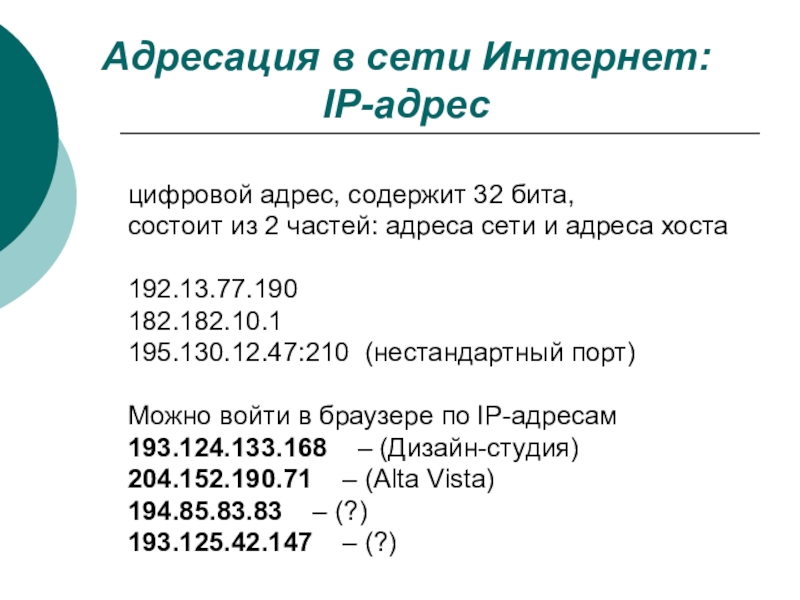

Слайд 32
цифровой адрес, содержит 32 бита,
состоит из 2 частей: адреса
сети и адреса хоста
192.13.77.190
182.182.10.1
195.130.12.47:210 (нестандартный порт)
Можно войти в браузере по
IP-адресам193.124.133.168 – (Дизайн-студия)
204.152.190.71 – (Alta Vista)
194.85.83.83 – (?)
193.125.42.147 – (?)
Адресация в сети Интернет:
IP-адрес

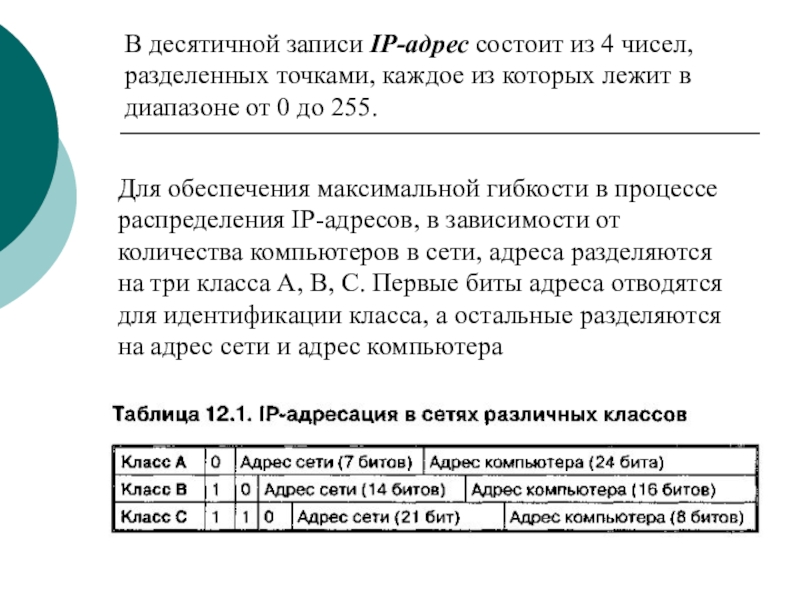

Слайд 33В десятичной записи IP-адрес состоит из 4 чисел, разделенных точками,
каждое из которых лежит в диапазоне от 0 до 255.
Для обеспечения максимальной гибкости в процессе распределения IP-адресов, в зависимости от количества компьютеров в сети, адреса разделяются на три класса А, В, С. Первые биты адреса отводятся для идентификации класса, а остальные разделяются на адрес сети и адрес компьютера

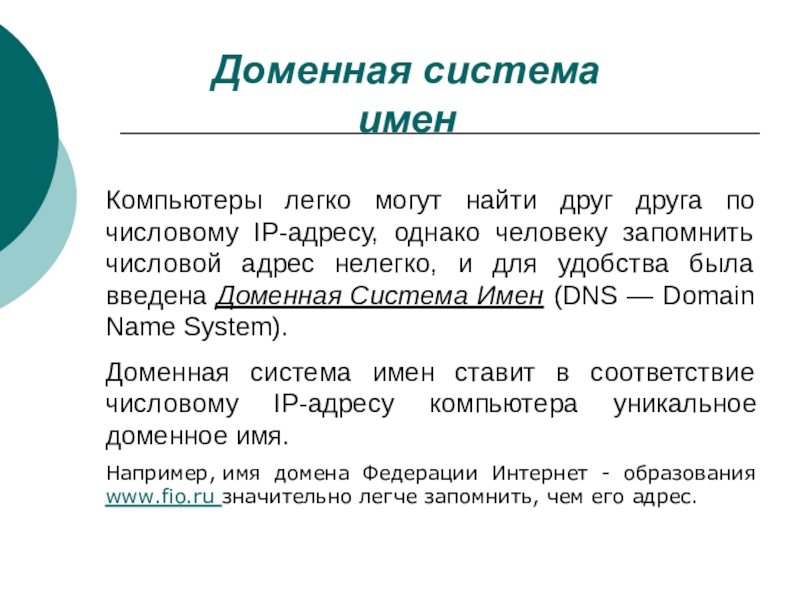

Слайд 34Доменная система имен
Компьютеры легко могут найти друг друга по
числовому IP-адресу, однако человеку запомнить числовой адрес нелегко, и для
удобства была введена Доменная Система Имен (DNS — Domain Name System).Доменная система имен ставит в соответствие числовому IP-адресу компьютера уникальное доменное имя.
Например, имя домена Федерации Интернет - образования www.fio.ru значительно легче запомнить, чем его адрес.

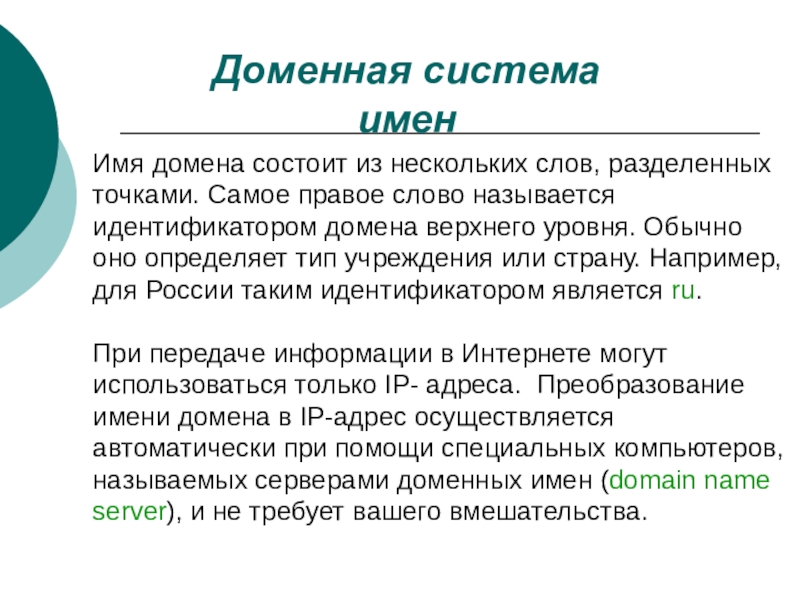

Слайд 35
Имя домена состоит из нескольких слов, разделенных точками. Самое правое
слово называется идентификатором домена верхнего уровня. Обычно оно определяет тип учреждения
или страну. Например, для России таким идентификатором является ru.При передаче информации в Интернете могут использоваться только IP- адреса. Преобразование имени домена в IP-адрес осуществляется автоматически при помощи специальных компьютеров, называемых серверами доменных имен (domain name server), и не требует вашего вмешательства.
Доменная система имен

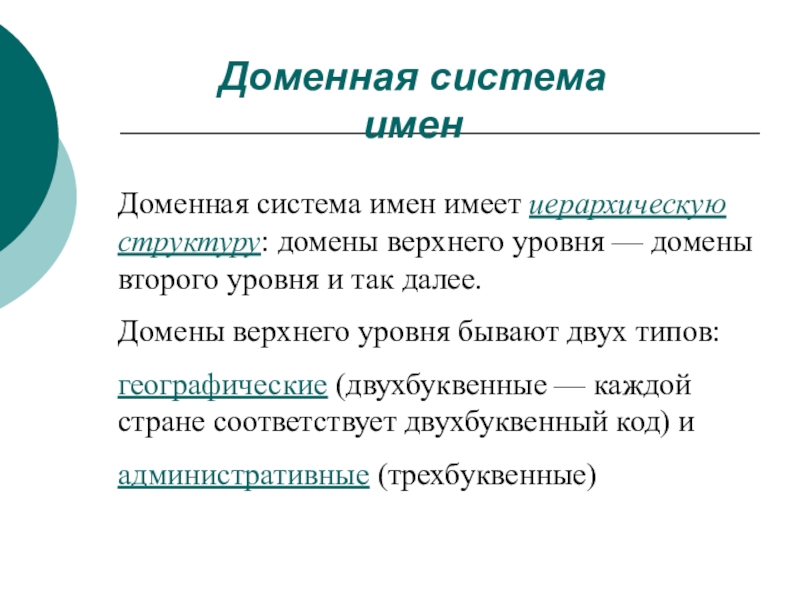

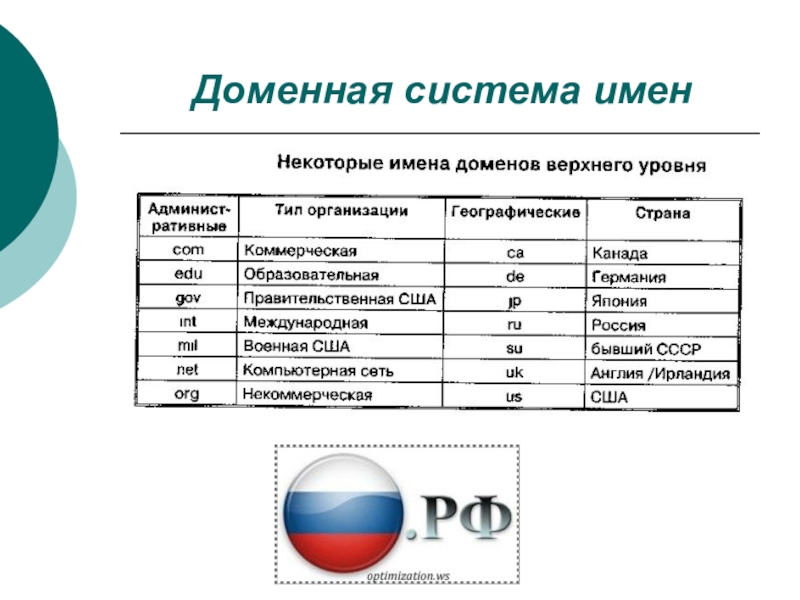

Слайд 36Доменная система имен имеет иерархическую структуру: домены верхнего уровня —
домены второго уровня и так далее.
Домены верхнего уровня бывают
двух типов: географические (двухбуквенные — каждой стране соответствует двухбуквенный код) и
административные (трехбуквенные)
Доменная система имен

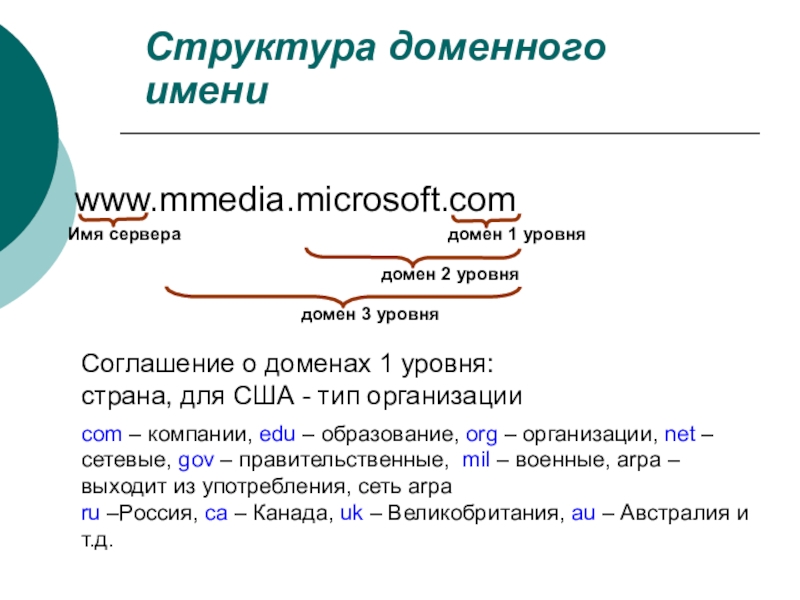

Слайд 37Соглашение о доменах 1 уровня:
страна, для США - тип организации
com
– компании, edu – образование, org – организации, net –
сетевые, gov – правительственные, mil – военные, arpa –выходит из употребления, сеть arpa ru –Россия, ca – Канада, uk – Великобритания, au – Австралия и т.д.www.mmedia.microsoft.com
домен 1 уровня
домен 2 уровня
домен 3 уровня
Имя сервера
Структура доменного имени

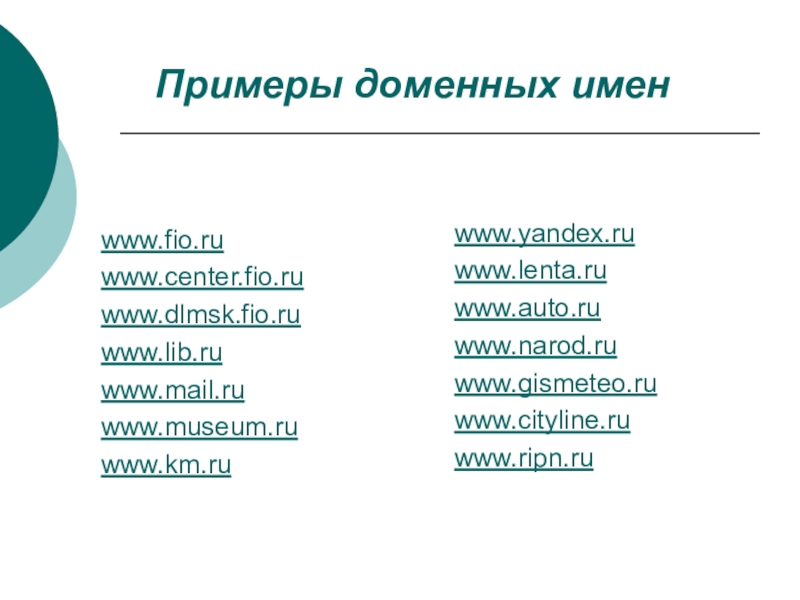

Слайд 39Примеры доменных имен
www.yandex.ru
www.lenta.ru
www.auto.ru
www.narod.ru
www.gismeteo.ru
www.cityline.ru
www.ripn.ru
www.fio.ru
www.center.fio.ru
www.dlmsk.fio.ru
www.lib.ru
www.mail.ru
www.museum.ru
www.km.ru

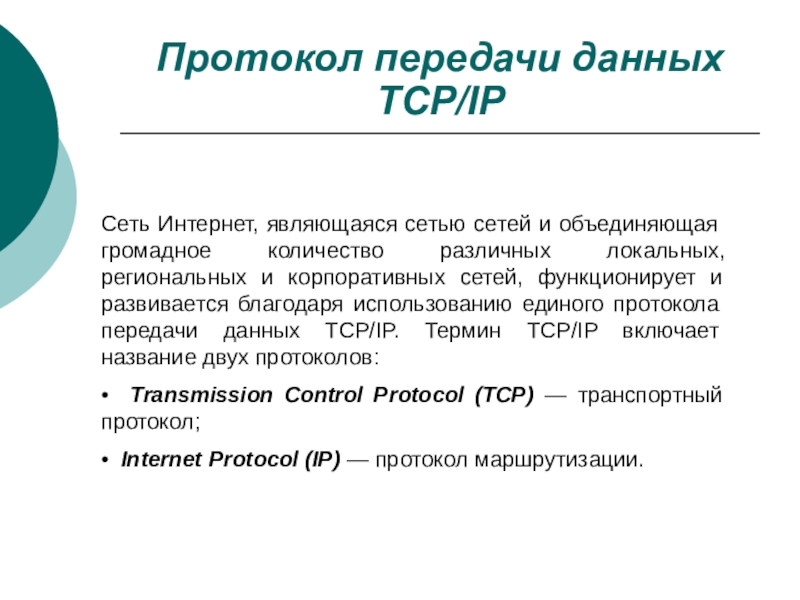

Слайд 40Протокол передачи данных TCP/IP
Сеть Интернет, являющаяся сетью сетей и объединяющая
громадное количество различных локальных, региональных и корпоративных сетей, функционирует и
развивается благодаря использованию единого протокола передачи данных TCP/IP. Термин TCP/IP включает название двух протоколов:• Transmission Control Protocol (TCP) — транспортный протокол;
• Internet Protocol (IP) — протокол маршрутизации.

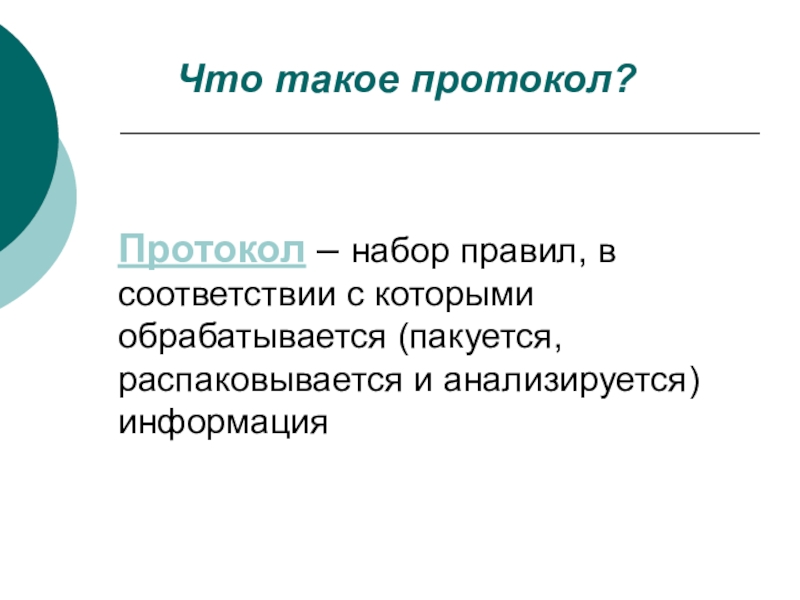

Слайд 41Протокол – набор правил, в соответствии с которыми обрабатывается (пакуется,
распаковывается и анализируется) информация
Что такое протокол?

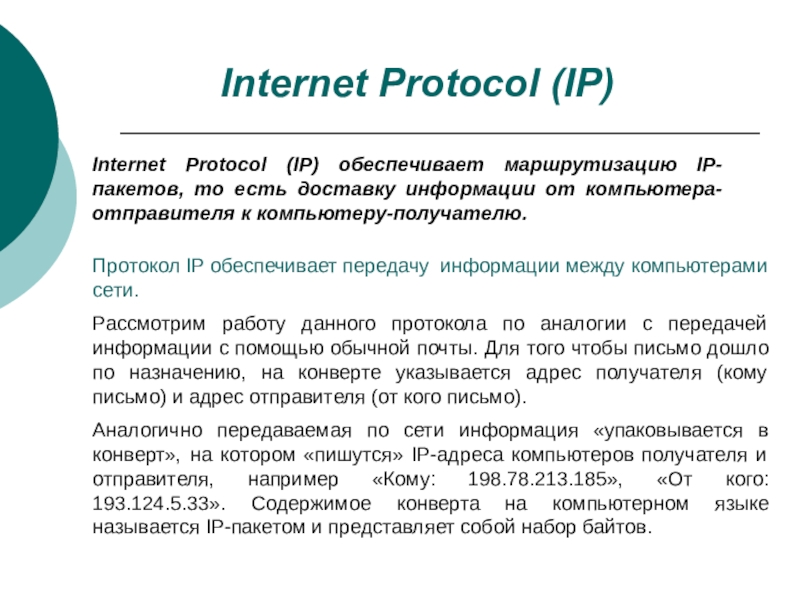

Слайд 42Протокол IP обеспечивает передачу информации между компьютерами сети.
Рассмотрим работу
данного протокола по аналогии с передачей информации с помощью обычной
почты. Для того чтобы письмо дошло по назначению, на конверте указывается адрес получателя (кому письмо) и адрес отправителя (от кого письмо).Аналогично передаваемая по сети информация «упаковывается в конверт», на котором «пишутся» IP-адреса компьютеров получателя и отправителя, например «Кому: 198.78.213.185», «От кого: 193.124.5.33». Содержимое конверта на компьютерном языке называется IP-пакетом и представляет собой набор байтов.
Internet Protocol (IP) обеспечивает маршрутизацию IP-пакетов, то есть доставку информации от компьютера-отправителя к компьютеру-получателю.
Internet Protocol (IP)

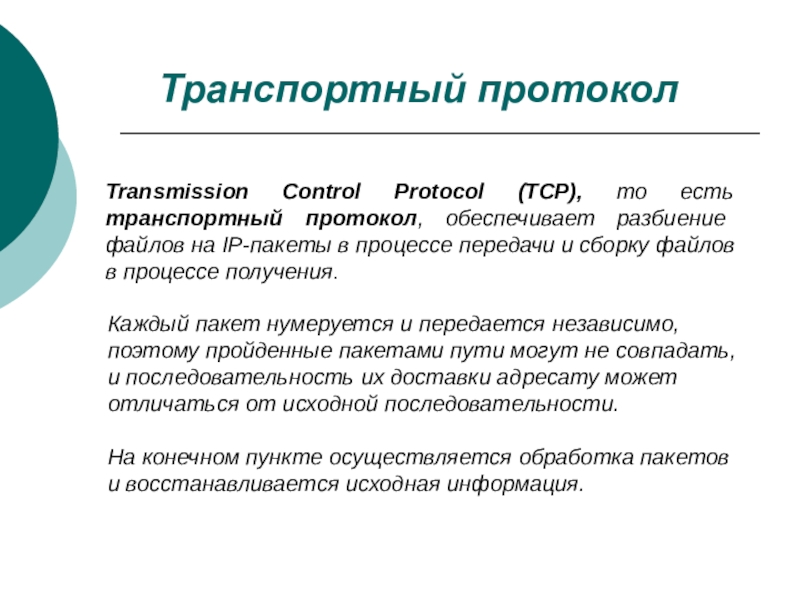

Слайд 43Транспортный протокол
Transmission Control Protocol (TCP), то есть транспортный протокол,
обеспечивает разбиение файлов на IP-пакеты в процессе передачи и сборку
файлов в процессе получения.Каждый пакет нумеруется и передается независимо, поэтому пройденные пакетами пути могут не совпадать, и последовательность их доставки адресату может отличаться от исходной последовательности.
На конечном пункте осуществляется обработка пакетов и восстанавливается исходная информация.

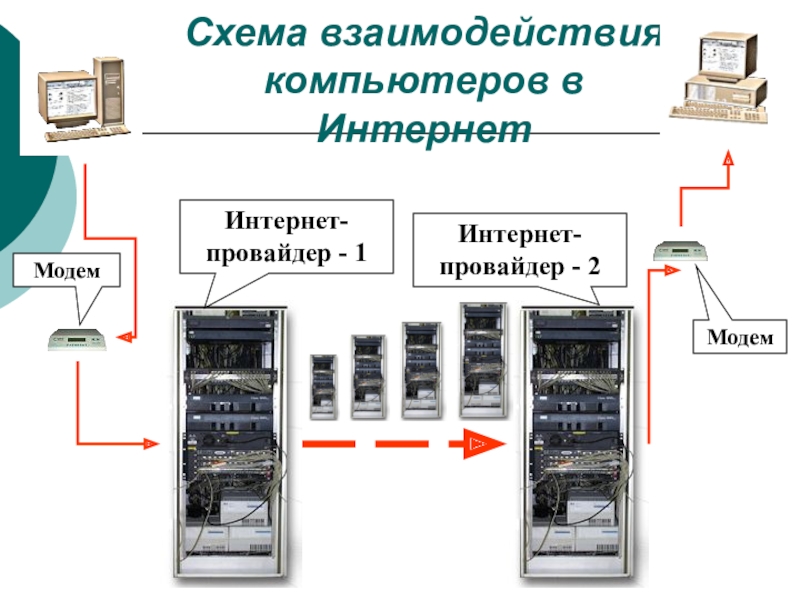

Слайд 44Схема взаимодействия компьютеров в Интернет
Интернет-провайдер - 1
Интернет-провайдер - 2
Модем
Модем
