Слайд 1Магнитооптические материалы.
Магнитооптическая добротность
Удельный эффект Фарадея
Коэффициент поглощения
Пленки ферритов-гранатов.
Выращивание
Магнитооптические свойства
Эффект

Фарадея в двухподрешеточном ферримагнетике

Магнитооптические материалы. Магнитооптическая добротностьУдельный эффект ФарадеяКоэффициент поглощенияПленки ферритов-гранатов. ВыращиваниеМагнитооптические свойстваЭффект Фарадея в двухподрешеточном ферримагнетике

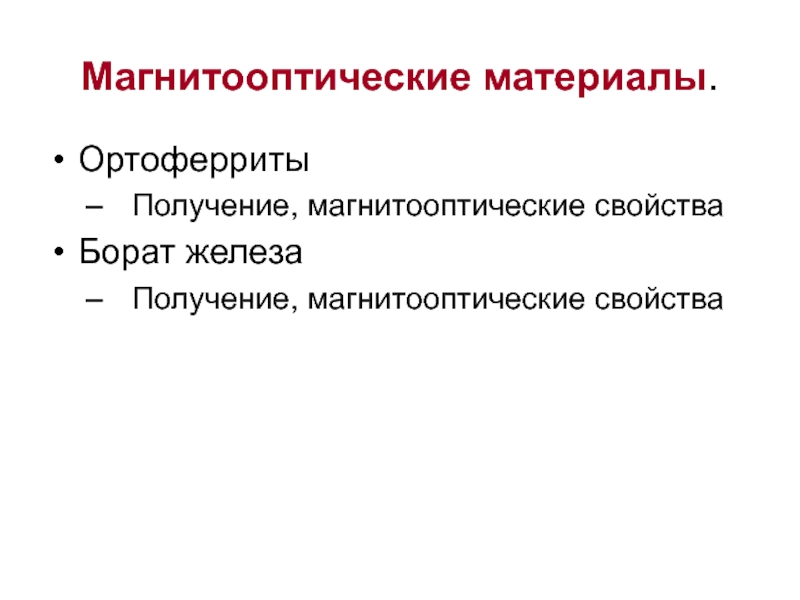

Слайд 2Магнитооптические материалы.
Ортоферриты
Получение, магнитооптические свойства
Борат железа
Получение, магнитооптические свойства

Магнитооптические материалы. ОртоферритыПолучение, магнитооптические свойстваБорат железаПолучение, магнитооптические свойства

Слайд 3Ортоферриты RFeO3.
Слабые ферромагнетики – антиферромагнетики с небольшим спонтанным ферромагнитным

моментом, возникающим из-за наклона магнитных подрешеток.
Теорию слабых ферромагнетиков построил в

1957 г. Дзялошинский, основываясь на термодинамической теории фазовых переходов второго рода Ландау-Лифшица.
Микроскопическая теория слабого ферромагнетизма была построена Мория. Он показал, что из-за анизотропного косвенного обмена возникает вклад в энергию ~[М1 М2].
Слабый ферромагнетизм невозможен в структурах, где магнитная элементарная ячейка не совпадает с кристаллографической.
Поведение слабых ферромагнетиков во внешнем магнитном поле аналогично поведению обычных антиферромагнетиков. Нужно лишь учесть влияние эффективного внутреннего поля Дзялошинского, приводящего к неколлинеарности подрешеток.
Ортоферриты RFeO3. Слабые ферромагнетики – антиферромагнетики с небольшим спонтанным ферромагнитным моментом, возникающим из-за наклона магнитных подрешеток.Теорию слабых

Слайд 4Дзялошинский Игорь Ехиельевич 1931 г.р.
Окончил МГУ (1953). Член-корреспондент АН СССР

с 1974 года.
Ученик Л.Д.Ландау и его сотрудник на протяжении

более 20 лет, один из основателей и многолетний сотрудник Института теоретической физики АН СССР.
С начала 90-х проживает в США и работает в Калифорнийском Университете (профессор, почетный профессор)
Соавтор научного открытия «Магнитоэлектрический эффект», которое занесено в Государственный реестр открытий СССР под № 123 с приоритетом от 1957 г. в следующей формулировке: «Установлено неизвестное ранее явление намагничивания ряда веществ в антиферромагнитном состоянии электрическим полем и их электрической поляризации магнитным полем, обусловленное специфической симметрией расположения магнитных моментов в кристаллической решетке вещества».
Дзялошинский Игорь Ехиельевич 1931 г.р.Окончил МГУ (1953). Член-корреспондент АН СССР с 1974 года. Ученик Л.Д.Ландау и его

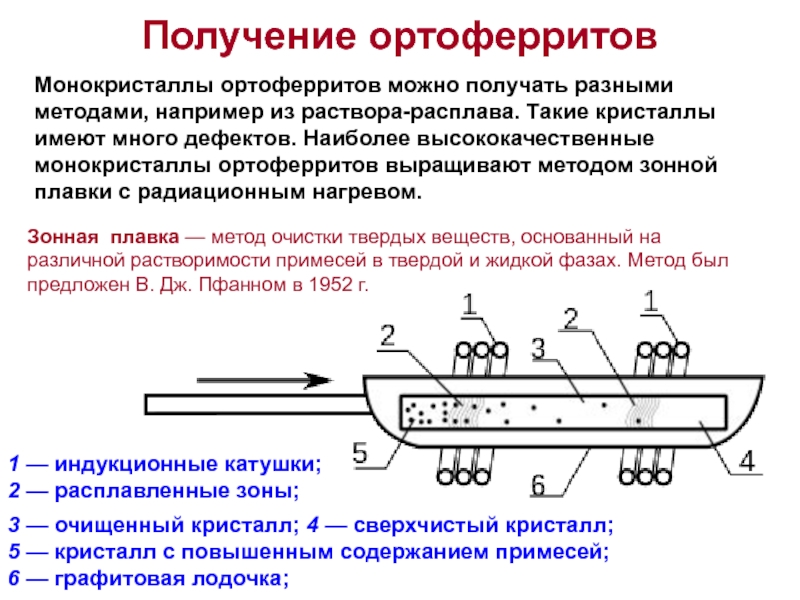

Слайд 5Получение ортоферритов
Монокристаллы ортоферритов можно получать разными методами, например из раствора-расплава.

Такие кристаллы имеют много дефектов. Наиболее высококачественные монокристаллы ортоферритов выращивают

методом зонной плавки с радиационным нагревом.

Зонная плавка — метод очистки твердых веществ, основанный на различной растворимости примесей в твердой и жидкой фазах. Метод был предложен В. Дж. Пфанном в 1952 г.

1 — индукционные катушки;
2 — расплавленные зоны;

3 — очищенный кристалл; 4 — сверхчистый кристалл;
5 — кристалл с повышенным содержанием примесей;
6 — графитовая лодочка;

Получение ортоферритовМонокристаллы ортоферритов можно получать разными методами, например из раствора-расплава. Такие кристаллы имеют много дефектов. Наиболее высококачественные

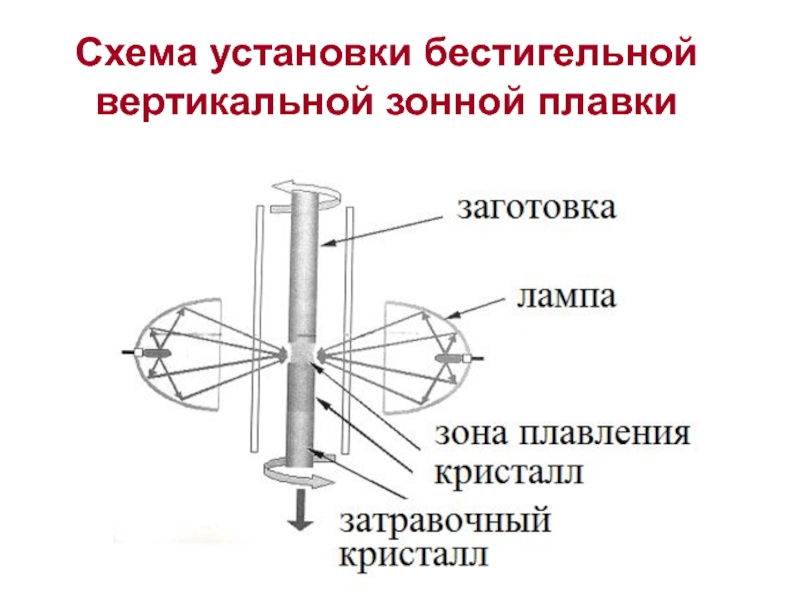

Слайд 6Схема установки бестигельной вертикальной зонной плавки

Схема установки бестигельной вертикальной зонной плавки

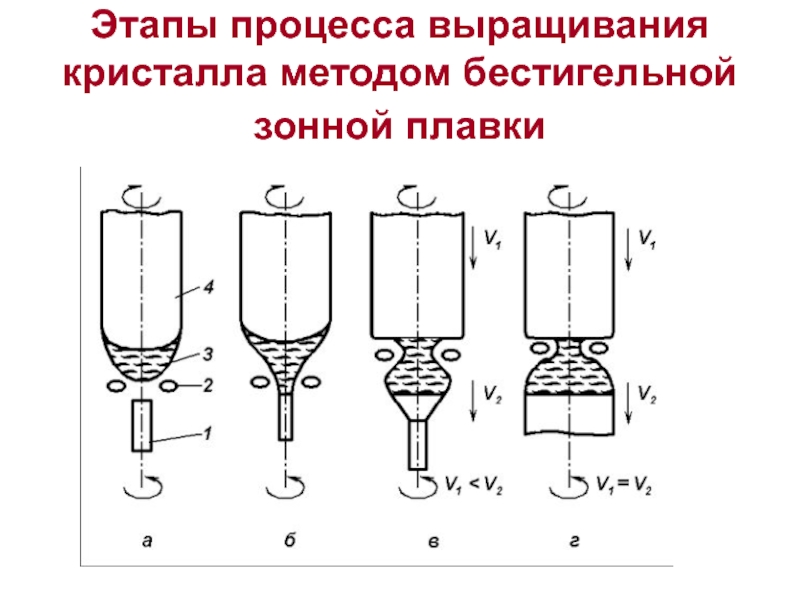

Слайд 7Этапы процесса выращивания кристалла методом бестигельной зонной плавки

Этапы процесса выращивания кристалла методом бестигельной зонной плавки

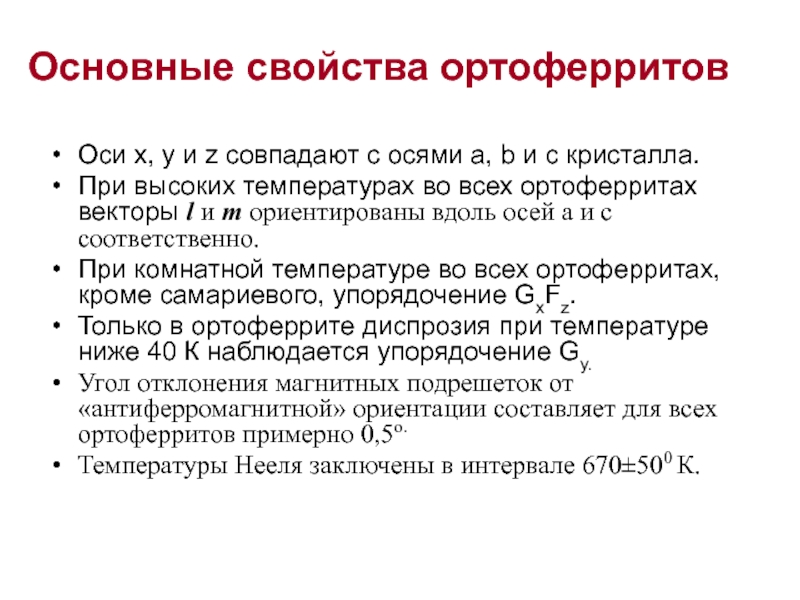

Слайд 8Основные свойства ортоферритов
Оси x, y и z совпадают с осями

a, b и c кристалла.
При высоких температурах во всех ортоферритах

векторы l и m ориентированы вдоль осей а и с соответственно.
При комнатной температуре во всех ортоферритах, кроме самариевого, упорядочение GxFz.
Только в ортоферрите диспрозия при температуре ниже 40 К наблюдается упорядочение Gy.
Угол отклонения магнитных подрешеток от «антиферромагнитной» ориентации составляет для всех ортоферритов примерно 0,5о.
Температуры Нееля заключены в интервале 670±500 К.

Основные свойства ортоферритовОси x, y и z совпадают с осями a, b и c кристалла.При высоких температурах

Слайд 9Элементарная ячейка ортоферрита YFeO3.
Элементарная ячейка содержит четыре иона Fe3+.
Вектор слабого

ферромагнетизма
Намагниченности подрешеток
Намагниченности
железных подрешеток
Антиферромагнитный вектор

Элементарная ячейка ортоферрита YFeO3.Элементарная ячейка содержит четыре иона Fe3+.Вектор слабого ферромагнетизма Намагниченности подрешетокНамагниченности железных подрешетокАнтиферромагнитный вектор

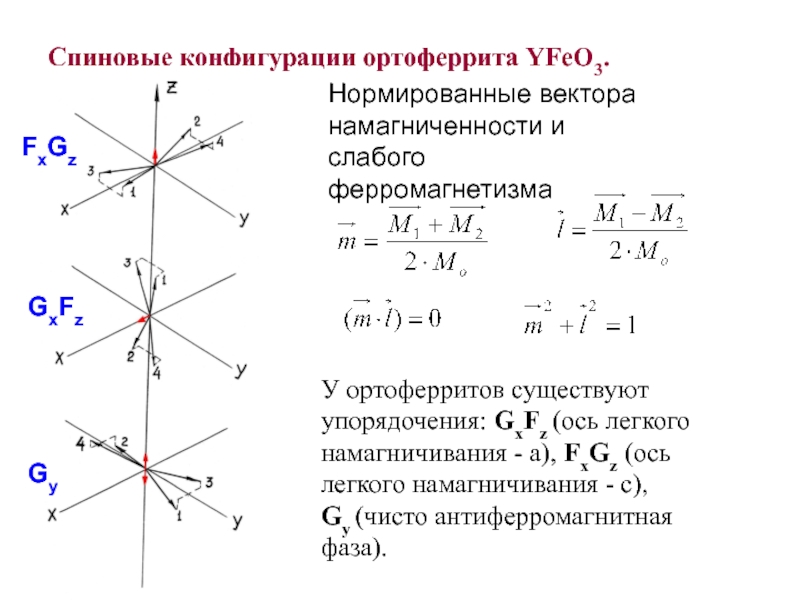

Слайд 10Спиновые конфигурации ортоферрита YFeO3.
У ортоферритов существуют упорядочения: GxFz (ось легкого

намагничивания - а), FxGz (ось легкого намагничивания - с),
Gy

(чисто антиферромагнитная фаза).

Нормированные вектора
намагниченности и слабого
ферромагнетизма

GxFz

FxGz

Gy

Спиновые конфигурации ортоферрита YFeO3.У ортоферритов существуют упорядочения: GxFz (ось легкого намагничивания - а), FxGz (ось легкого намагничивания

Слайд 11Основные свойства ортоферритов
Оси x, y и z совпадают с осями

a, b и c кристалла.
При высоких температурах во всех ортоферритах

векторы l и m ориентированы вдоль осей а и с соответственно.
При комнатной температуре во всех ортоферритах, кроме самариевого, упорядочение GxFz.
Только в ортоферрите диспрозия при температуре ниже 40 К наблюдается упорядочение Gy.
Угол отклонения магнитных подрешеток от «антиферромагнитной» ориентации составляет для всех ортоферритов примерно 0,5о.
Температуры Нееля заключены в интервале 670±500 К.

Основные свойства ортоферритовОси x, y и z совпадают с осями a, b и c кристалла.При высоких температурах

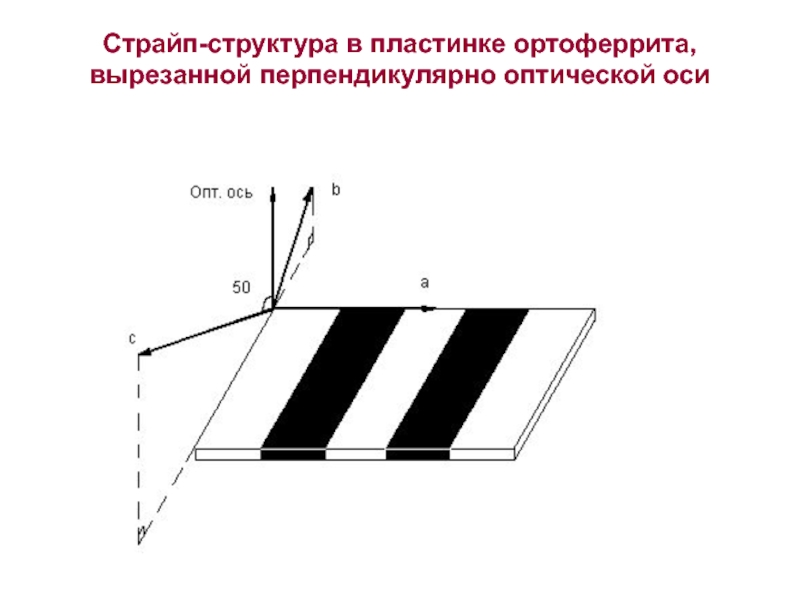

Слайд 12Страйп-структура в пластинке ортоферрита, вырезанной перпендикулярно оптической оси

Страйп-структура в пластинке ортоферрита, вырезанной перпендикулярно оптической оси

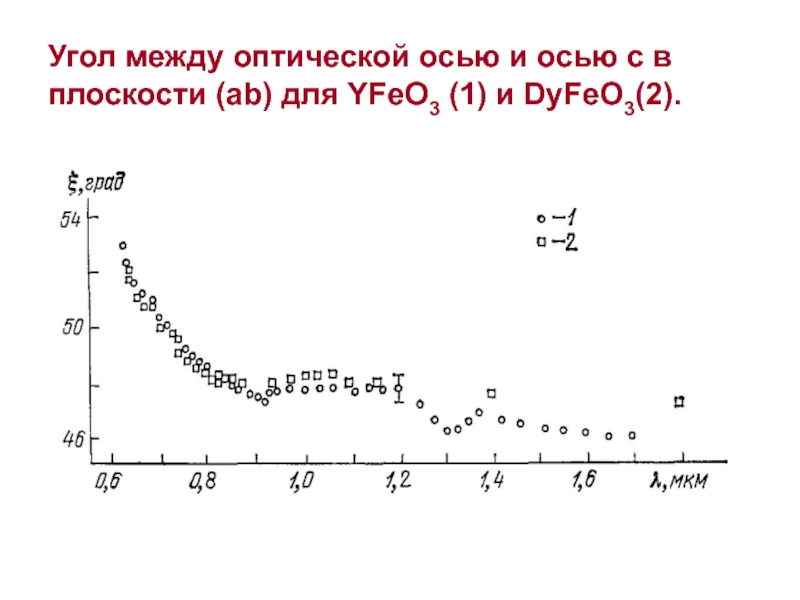

Слайд 13Угол между оптической осью и осью с в плоскости (ab)

для YFeO3 (1) и DyFeO3(2).

Угол между оптической осью и осью с в плоскости (ab) для YFeO3 (1) и DyFeO3(2).

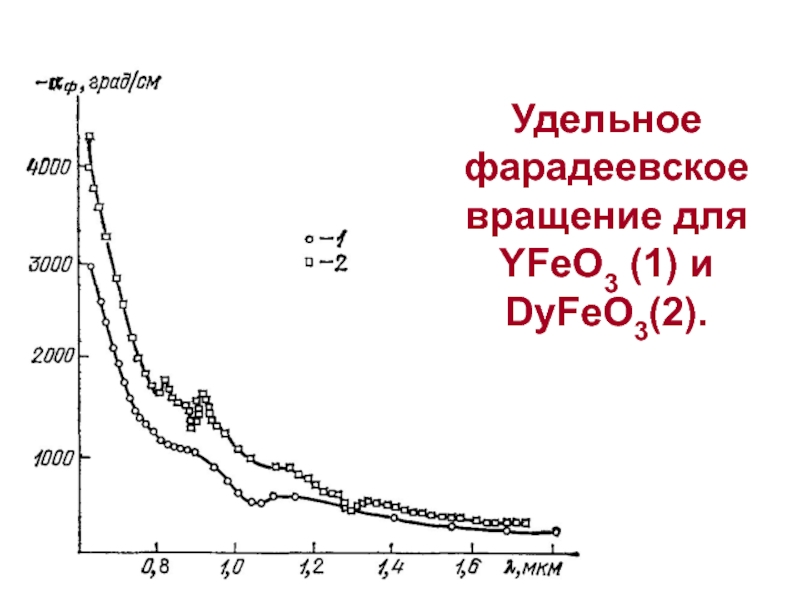

Слайд 14Удельное фарадеевское вращение для YFeO3 (1) и DyFeO3(2).

Удельное фарадеевское вращение для  YFeO3 (1) и DyFeO3(2).

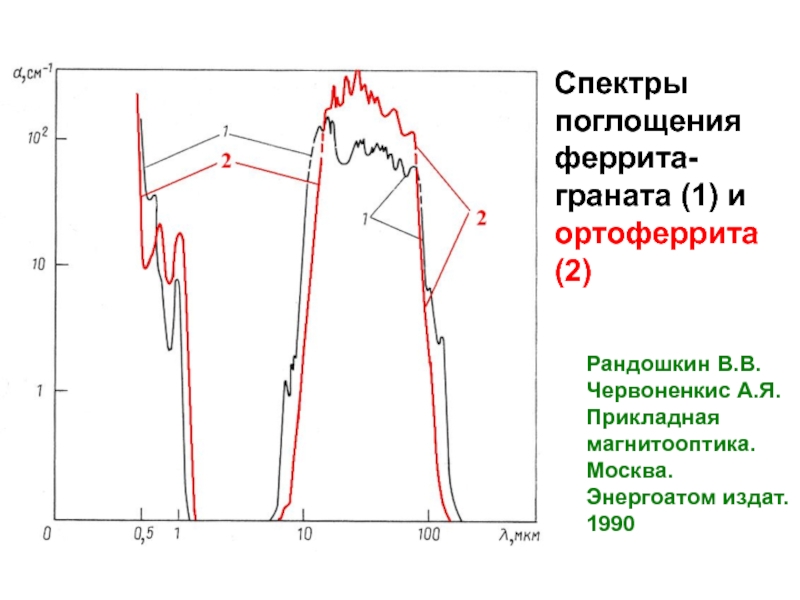

Слайд 15Спектры поглощения феррита-граната (1) и ортоферрита (2)
Рандошкин В.В. Червоненкис А.Я.

Прикладная магнитооптика. Москва. Энергоатом издат. 1990

Спектры поглощения феррита-граната (1) и ортоферрита (2)Рандошкин В.В. Червоненкис А.Я. Прикладная магнитооптика. Москва. Энергоатом издат. 1990

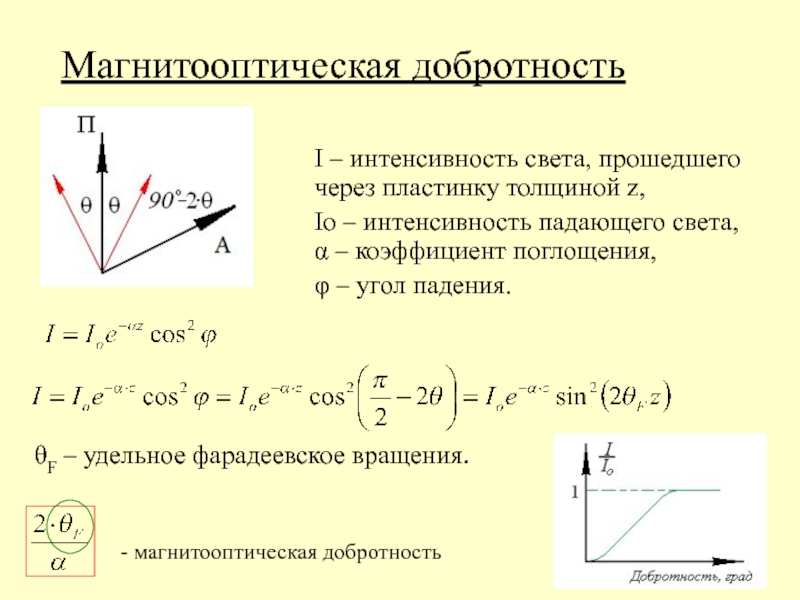

Слайд 16Магнитооптическая добротность
I – интенсивность света, прошедшего через пластинку толщиной z,


Io – интенсивность падающего света, α – коэффициент поглощения,
φ

– угол падения.

θF – удельное фарадеевское вращения.

- магнитооптическая добротность

Магнитооптическая добротностьI – интенсивность света, прошедшего через пластинку толщиной z, Io – интенсивность падающего света, α –

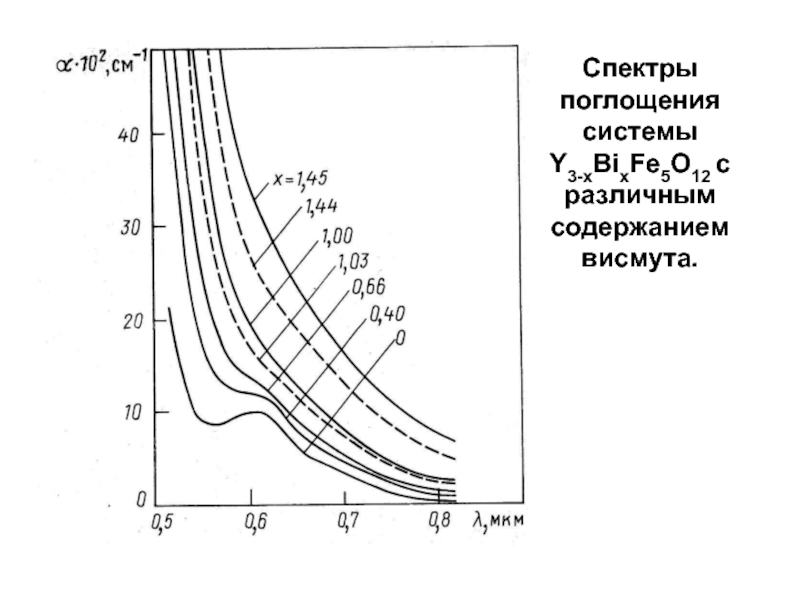

Слайд 17Спектры поглощения системы Y3-xBixFe5O12 с различным содержанием висмута.

Спектры поглощения системы  Y3-xBixFe5O12 с различным содержанием висмута.

Слайд 18Спектры удельного фарадеевского вращения системы R3-xBixFe5O12 с различным содержанием висмута.

Спектры удельного фарадеевского вращения системы  R3-xBixFe5O12 с различным содержанием висмута.

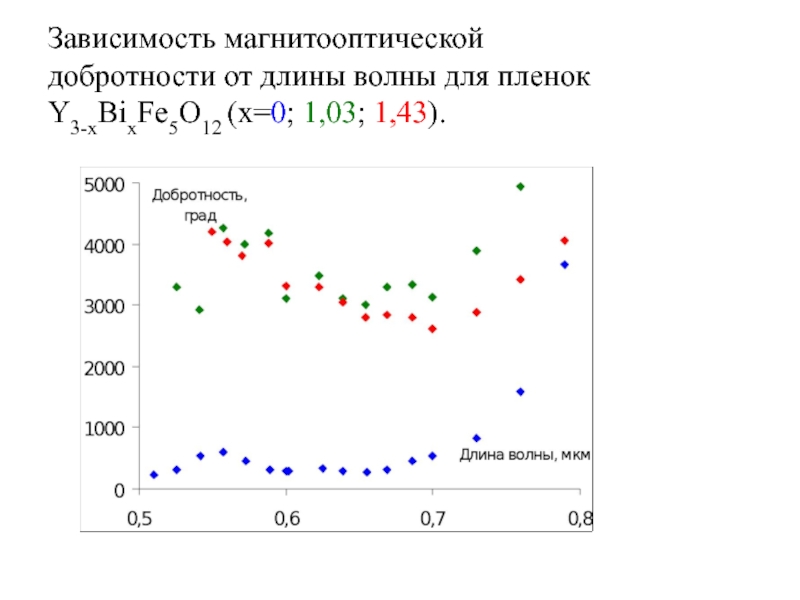

Слайд 19Зависимость магнитооптической добротности от длины волны для пленок Y3-xBixFe5O12 (x=0;

1,03; 1,43).

Зависимость магнитооптической  добротности от длины волны для пленок  Y3-xBixFe5O12 (x=0; 1,03; 1,43).

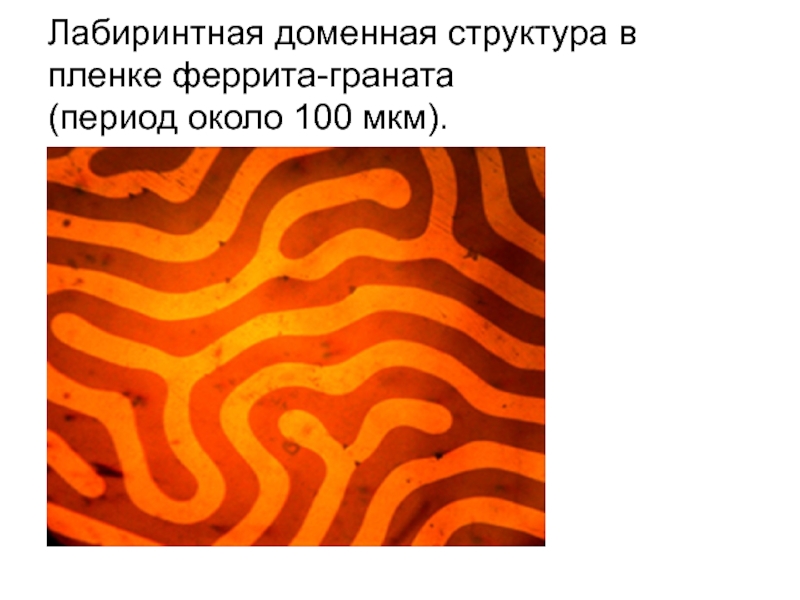

Слайд 20Лабиринтная доменная структура в пленке феррита-граната (период около 100 мкм).

Лабиринтная доменная структура в пленке феррита-граната  (период около 100 мкм).

Слайд 21Зависимость магнитооптической добротности от длины волны для ортоферрита YFeO3.

Зависимость магнитооптической  добротности от длины волны для  ортоферрита YFeO3.

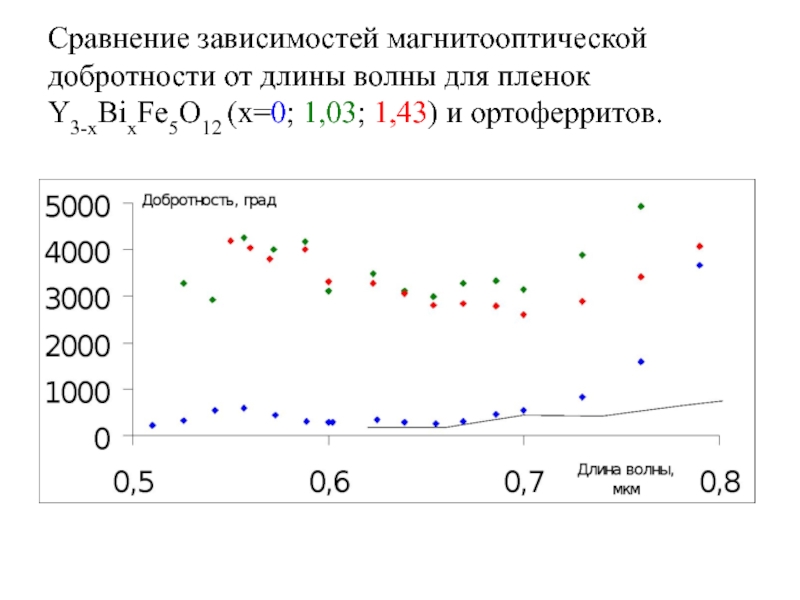

Слайд 22Сравнение зависимостей магнитооптической добротности от длины волны для пленок Y3-xBixFe5O12

(x=0; 1,03; 1,43) и ортоферритов.

Сравнение зависимостей магнитооптической добротности от длины волны для пленок  Y3-xBixFe5O12 (x=0; 1,03; 1,43) и ортоферритов.

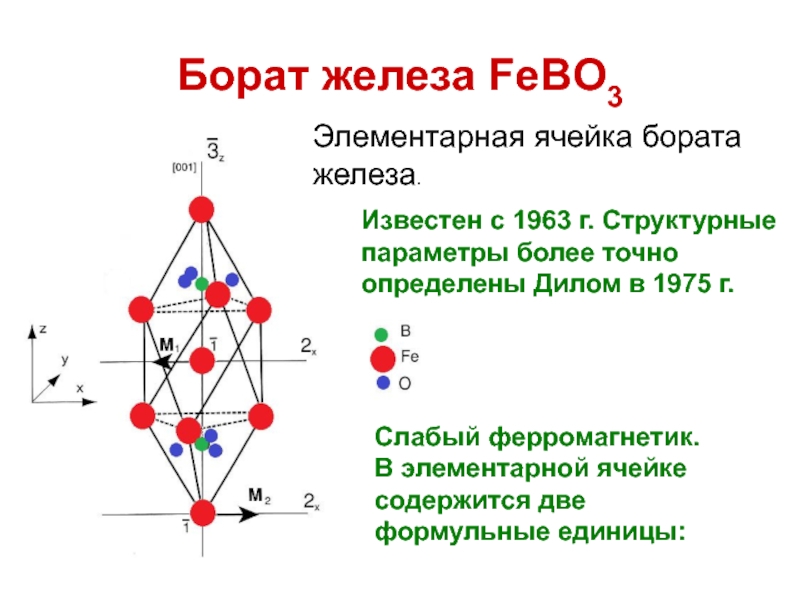

Слайд 23Борат железа FeBO3
Элементарная ячейка бората железа.
Слабый ферромагнетик.
В элементарной ячейке

содержится две формульные единицы:
Известен с 1963 г. Структурные параметры

более точно определены Дилом в 1975 г.
Борат железа FeBO3Элементарная ячейка бората железа.Слабый ферромагнетик. В элементарной ячейке содержится две формульные единицы: Известен с 1963

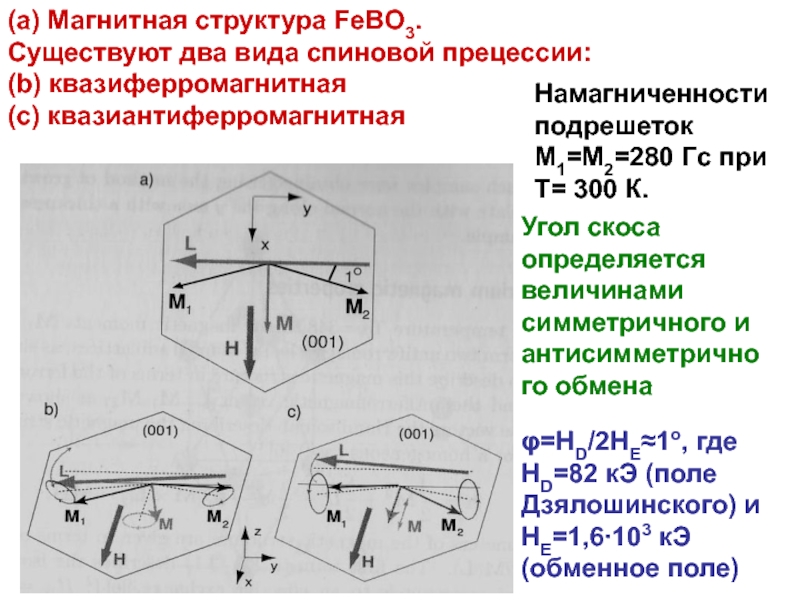

Слайд 24φ=HD/2HE≈1o, где HD=82 кЭ (поле Дзялошинского) и НЕ=1,6∙103 кЭ (обменное

поле)
Намагниченности подрешеток М1=М2=280 Гс при Т= 300 К.
Угол скоса определяется

величинами симметричного и антисимметричного обмена

(а) Магнитная структура FeBO3.
Существуют два вида спиновой прецессии:
(b) квазиферромагнитная
(c) квазиантиферромагнитная

φ=HD/2HE≈1o, где HD=82 кЭ (поле Дзялошинского) и НЕ=1,6∙103 кЭ (обменное поле)Намагниченности подрешеток М1=М2=280 Гс при Т= 300

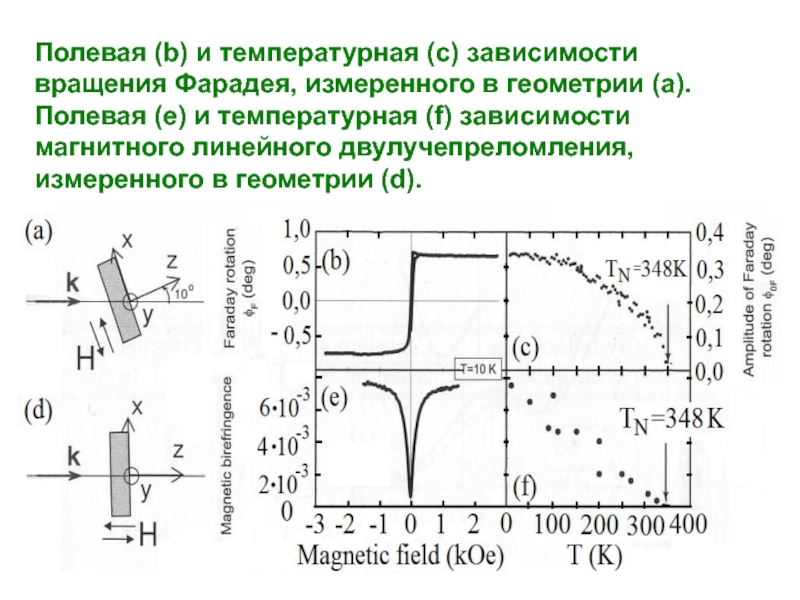

Слайд 25Полевая (b) и температурная (с) зависимости вращения Фарадея, измеренного в

геометрии (а). Полевая (e) и температурная (f) зависимости магнитного линейного

двулучепреломления, измеренного в геометрии (d).
Полевая (b) и температурная (с) зависимости вращения Фарадея, измеренного в геометрии (а). Полевая (e) и температурная (f)

Слайд 26Оптические свойства
Оптическое поглощение в борате железа.
Эффект Фарадея в борате

железа

Оптические свойстваОптическое поглощение в борате железа. Эффект Фарадея в борате железа

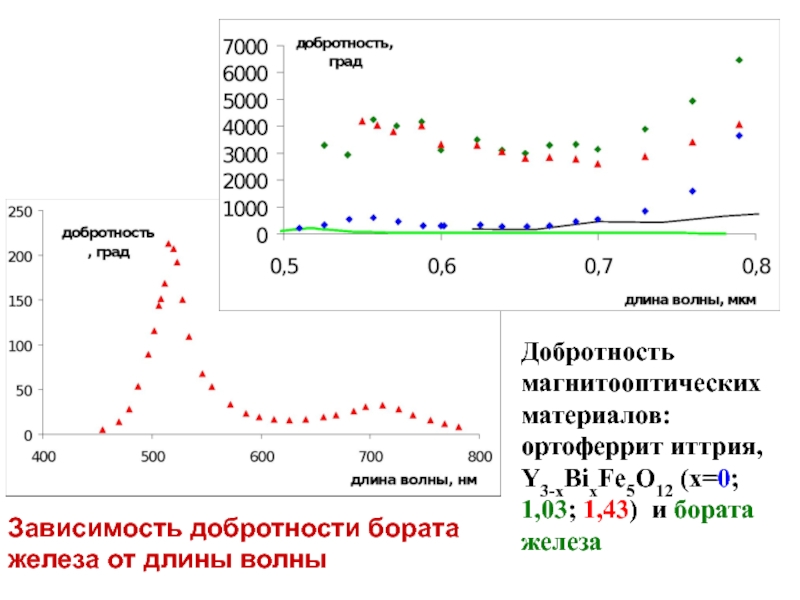

Слайд 27Зависимость добротности бората железа от длины волны
Добротность магнитооптических материалов:

ортоферрит иттрия,
Y3-xBixFe5O12 (x=0; 1,03; 1,43) и бората железа

Зависимость добротности бората железа от длины волны Добротность магнитооптических материалов: ортоферрит иттрия, Y3-xBixFe5O12 (x=0; 1,03; 1,43) и

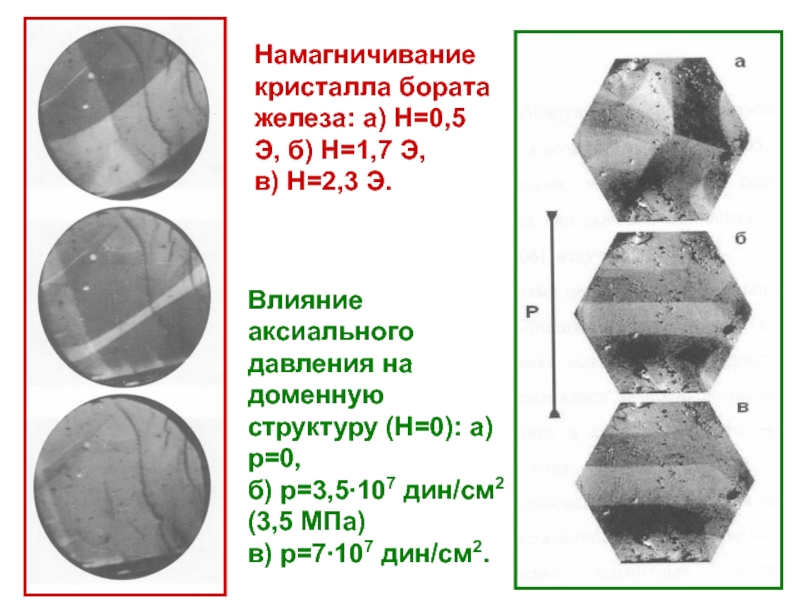

Слайд 28Намагничивание кристалла бората железа: а) Н=0,5 Э, б) Н=1,7 Э,


в) Н=2,3 Э.
Влияние аксиального давления на доменную структуру (Н=0):

а) р=0,
б) р=3,5∙107 дин/см2 (3,5 МПа)
в) р=7∙107 дин/см2.
Намагничивание кристалла бората железа: а) Н=0,5 Э, б) Н=1,7 Э, в) Н=2,3 Э. Влияние аксиального давления на

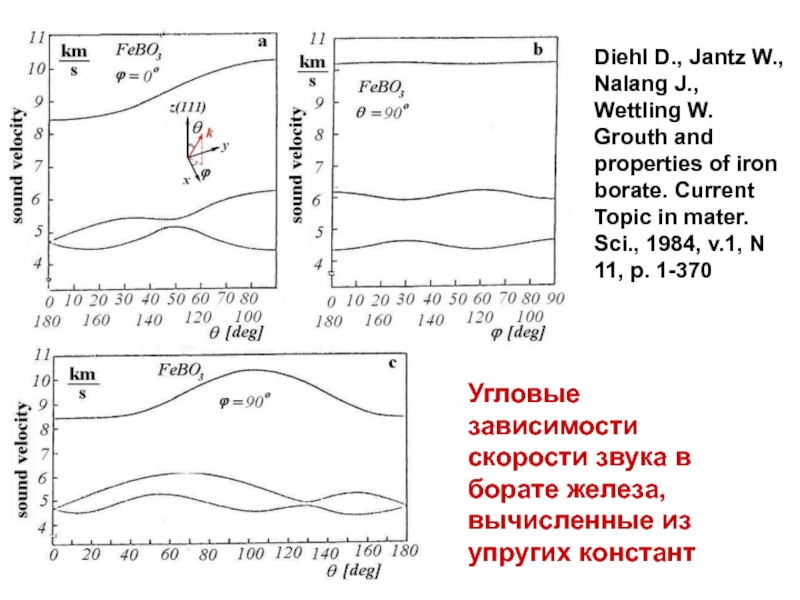

Слайд 29Угловые зависимости скорости звука в борате железа, вычисленные из упругих

констант
Diehl D., Jantz W., Nalang J., Wettling W. Grouth and

properties of iron borate. Current Topic in mater. Sci., 1984, v.1, N 11, p. 1-370
Угловые зависимости скорости звука в борате железа, вычисленные из упругих константDiehl D., Jantz W., Nalang J., Wettling

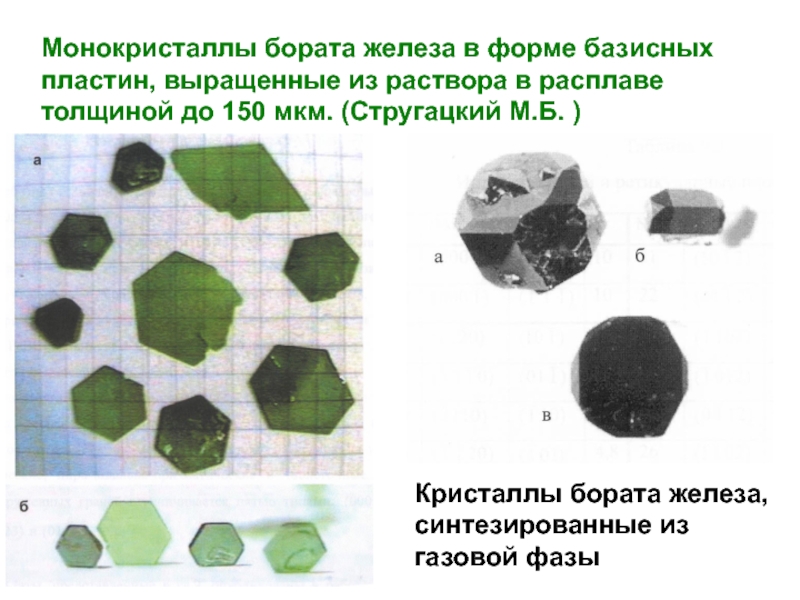

Слайд 30Монокристаллы бората железа в форме базисных пластин, выращенные из раствора

в расплаве толщиной до 150 мкм. (Стругацкий М.Б. )
Кристаллы бората

железа, синтезированные из газовой фазы
Монокристаллы бората железа в форме базисных пластин, выращенные из раствора в расплаве толщиной до 150 мкм. (Стругацкий

Слайд 31Магнитооптические материалы.
Ортоферриты
Получение, магнитооптические свойства
Борат железа
Получение, магнитооптические свойства

Магнитооптические материалы. ОртоферритыПолучение, магнитооптические свойстваБорат железаПолучение, магнитооптические свойства

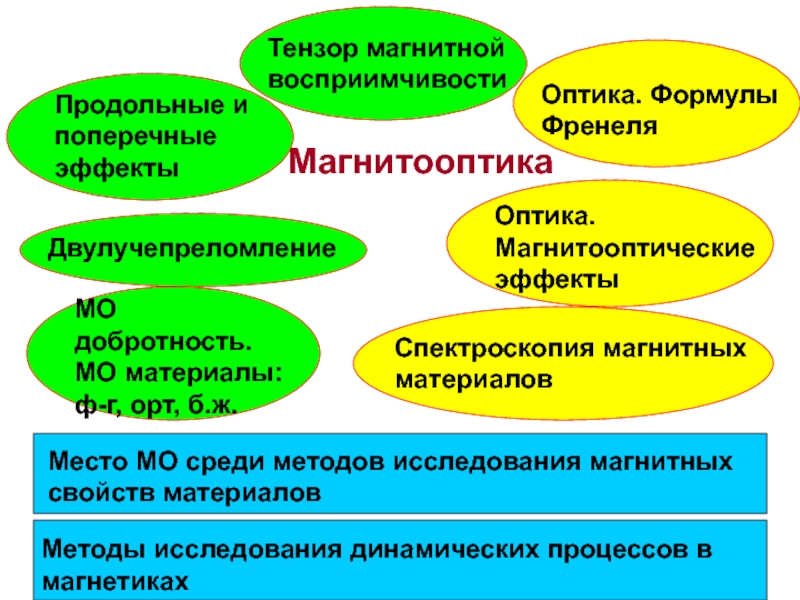

Слайд 32Тензор магнитной восприимчивости
Продольные и поперечные эффекты
Двулучепреломление
МО добротность.

МО материалы: ф-г, орт, б.ж.
Оптика. Формулы Френеля
Оптика. Магнитооптические

эффекты

Спектроскопия магнитных материалов

Место МО среди методов исследования магнитных свойств материалов

Методы исследования динамических процессов в магнетиках

Магнитооптика

Тензор магнитной восприимчивости Продольные и поперечные эффекты Двулучепреломление МО добротность. МО материалы: ф-г, орт, б.ж. Оптика. Формулы

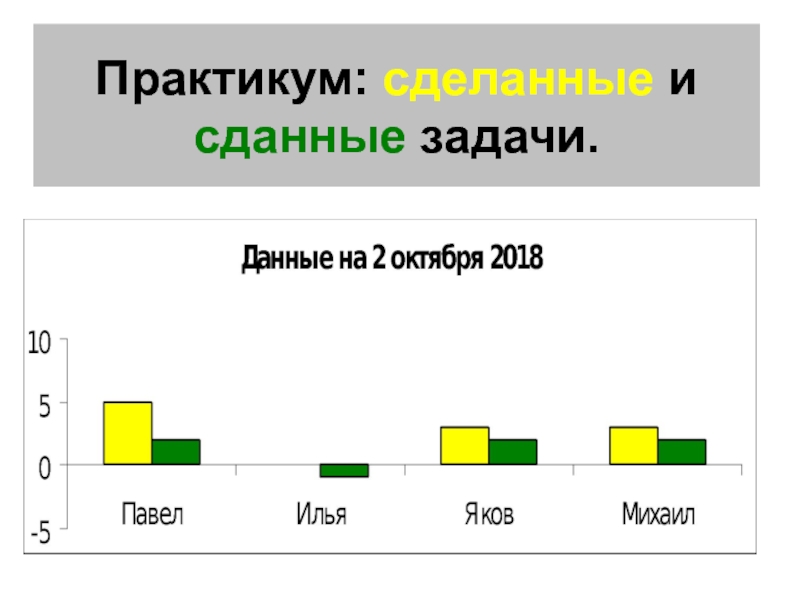

Слайд 33Практикум: сделанные и сданные задачи.

Практикум: сделанные и сданные задачи.
