Слайд 2Бесспорно, основополагающим составным элементом компьютера является материнская плата. Каждый пользователь
ПК, несомненно, слышал о ее существовании. Но не каждый имеет
более или менее четкое представление о том, что она из себя представляет.
Слайд 3Системная плата (англ. motherboard, MB, матери́нская пла́та; на компьютерном жаргоне
— «мама»,«мать»,«материнка») — это сложная многослойная печатная плата, на которой
устанавливаются основные компоненты персонального компьютера (центральный процессор, контроллер ОЗУ и собственно ОЗУ, загрузочное ПЗУ, контроллеры базовых интерфейсов ввода-вывода).Именно материнская плата объединяет и координирует работу таких различных по своей сути и функциональности комплектующих, как процессор, оперативная память, платы расширения и всевозможные накопители. Это второй по важности компонент системного блока.

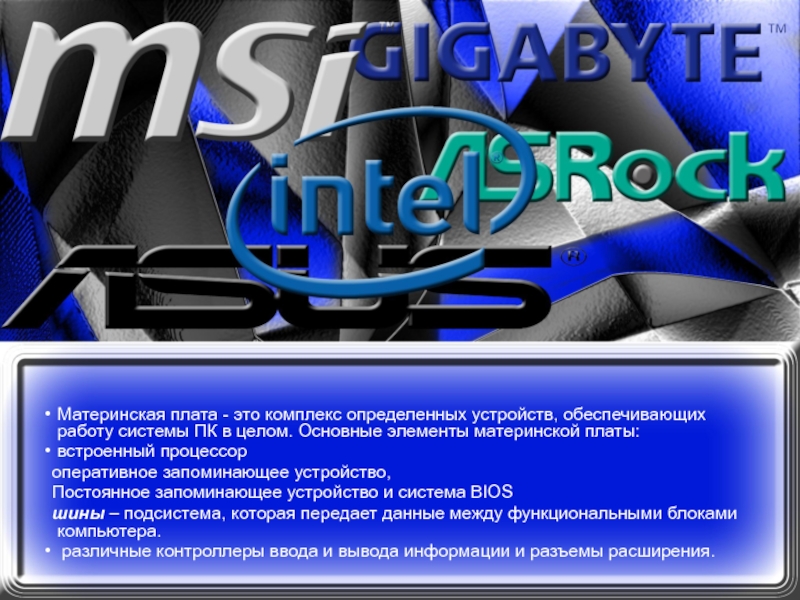

Слайд 4Материнская плата - это комплекс определенных устройств, обеспечивающих работу системы
ПК в целом. Основные элементы материнской платы:
встроенный процессор
оперативное запоминающее
устройство,
Постоянное запоминающее устройство и система BIOS
шины – подсистема, которая передает данные между функциональными блоками компьютера.
различные контроллеры ввода и вывода информации и разъемы расширения.

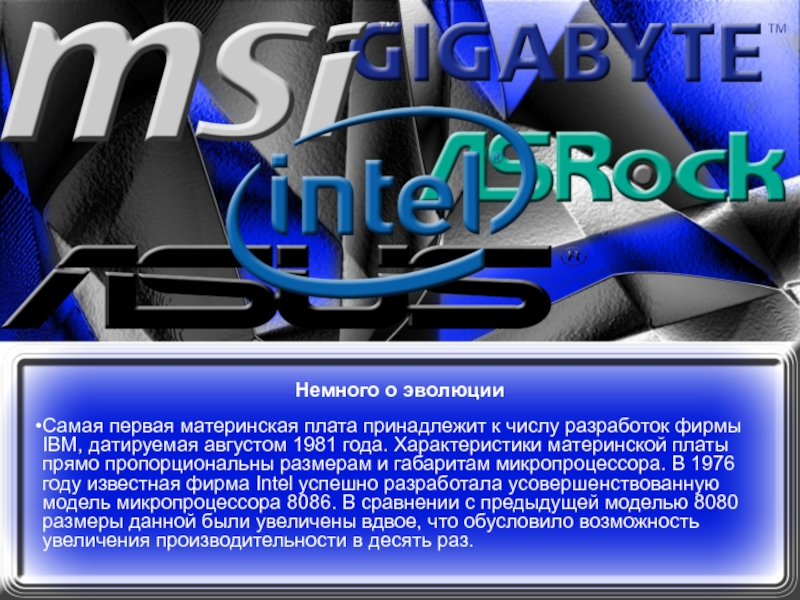

Слайд 5Немного о эволюции
Самая первая материнская плата принадлежит к числу разработок
фирмы IBM, датируемая августом 1981 года. Характеристики материнской платы прямо
пропорциональны размерам и габаритам микропроцессора. В 1976 году известная фирма Intel успешно разработала усовершенствованную модель микропроцессора 8086. В сравнении с предыдущей моделью 8080 размеры данной были увеличены вдвое, что обусловило возможность увеличения производительности в десять раз.

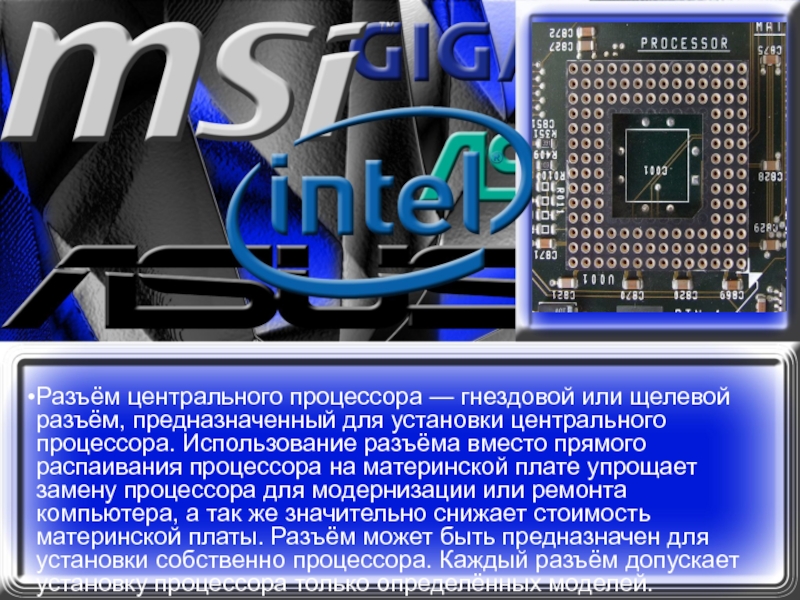

Слайд 6Разъём центрального процессора — гнездовой или щелевой разъём, предназначенный для
установки центрального процессора. Использование разъёма вместо прямого распаивания процессора на
материнской плате упрощает замену процессора для модернизации или ремонта компьютера, а так же значительно снижает стоимость материнской платы. Разъём может быть предназначен для установки собственно процессора. Каждый разъём допускает установку процессора только определённых моделей.
Слайд 7Общая (системная) шина PCI (Peripheral Component Interconnect) применяется в настольных
компьютерах, в настоящее время используется модификации PCI 64/66, PCI-X. Разрядность
шины — 32 или 64 бита, шина мультиплексированная (адрес и данные передаются по одним и тем же линиям); Пиковая пропускная способность шины PCI-Х 533 Мбайт/С.

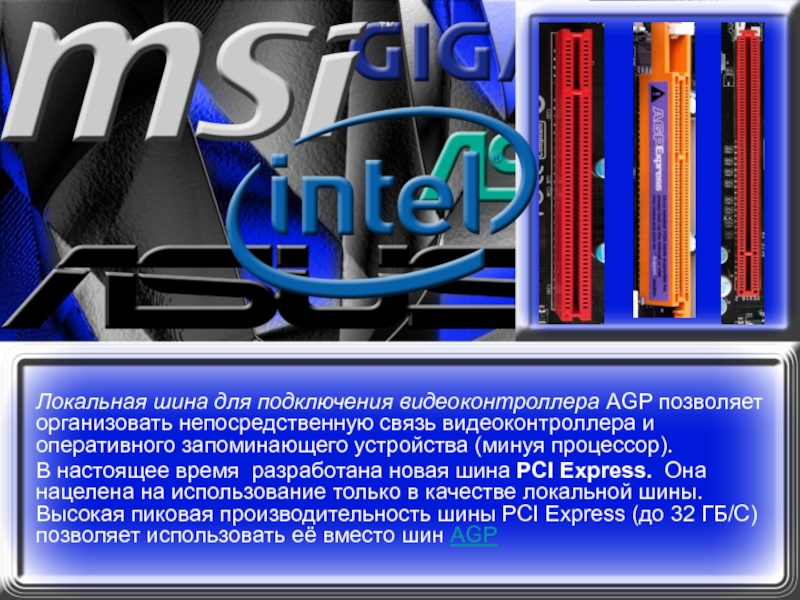

Слайд 8Локальная шина для подключения видеоконтроллера AGP позволяет организовать непосредственную связь
видеоконтроллера и оперативного запоминающего устройства (минуя процессор).
В настоящее время разработана
новая шина PCI Express. Она нацелена на использование только в качестве локальной шины. Высокая пиковая производительность шины PCI Express (до 32 ГБ/С) позволяет использовать её вместо шин AGP
Слайд 9Основные компоненты, установленные на системной плате
Процессор.
Набор системной логики (англ.
chipset) — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и
контроллерам периферийных устройств. Как правило, современные наборы системной логики строятся на базе двух СБИС: «северного» и «южного мостов».
Загрузочное ПЗУ — хранит ПО, которое исполняется сразу после включения питания.
Слайд 10«Северный мост» (англ. Northbridge)» и «Южный мост» (англ. Southbridge)
Слайд 11Северный мост (Northbridge) - это системный контроллер, являющийся одним из
элементов чипсета материнской платы, отвечающий за работу с оперативной памятью
(RAM), видеоадаптером и процессором (CPU). Северный мост отвечает за частоту системной шины, тип оперативной памяти и ее максимально возможный объем. Одной из основных функций северного моста является обеспечение взаимодействия системной платы и процессора. Частью северного моста во многих современных материнских платах является встроенный видеоадаптер.

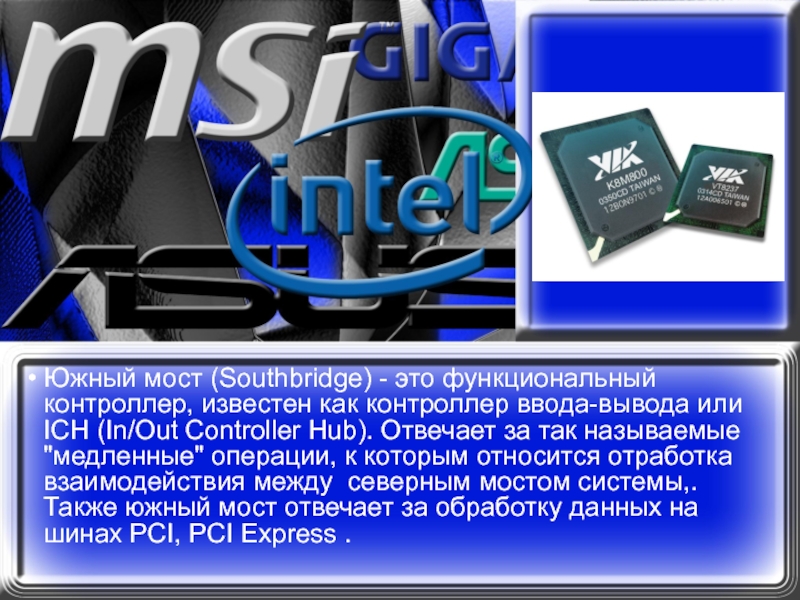

Слайд 12Южный мост (Southbridge) - это функциональный контроллер, известен как контроллер
ввода-вывода или ICH (In/Out Controller Hub). Отвечает за так называемые
"медленные" операции, к которым относится отработка взаимодействия между северным мостом системы,. Также южный мост отвечает за обработку данных на шинах PCI, PCI Express .
Слайд 13BIOS
BIOS (англ. basic input/output system — «базовая система ввода-вывода») —
реализованная в виде микропрограмм часть системного программного обеспечения, которая предназначается
для обеспечения доступа к аппаратуре компьютера и подключенным к нему устройствам.
