Побудова двовимірних графіківПорядок дій задання вектора значень аргумента x;обчислення вектора y значень функції y(x);виклик команди  для побудови графіка.>> x=0:0.01:1;>> y=exp(-x).*sin(10*x);>> plot(x,y)

Слайды и текст этой презентации

Слайд 1MATLAB
Побудова графіків

MATLABПобудова графіків

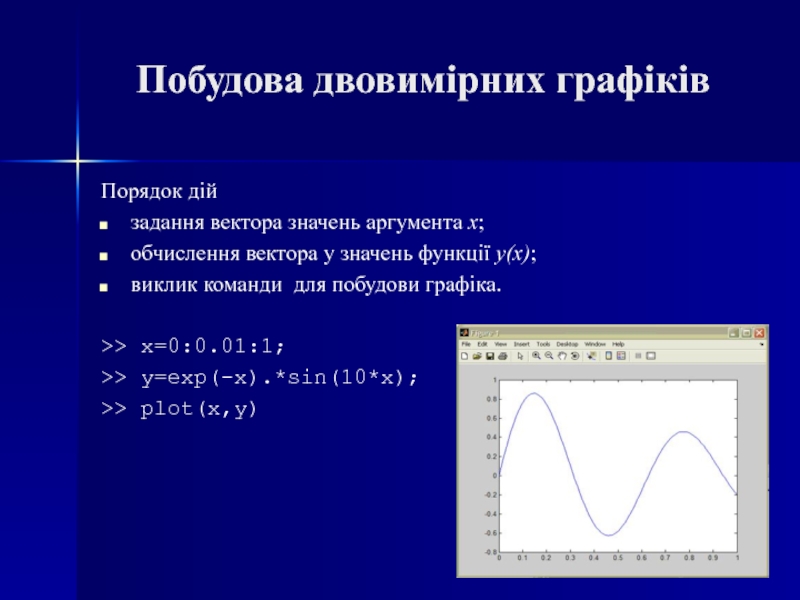

Слайд 2Побудова двовимірних графіків
Порядок дій
задання вектора значень аргумента x;
обчислення вектора y

значень функції y(x);
виклик команди  для побудови графіка.

>> x=0:0.01:1;
>> y=exp(-x).*sin(10*x);
>> plot(x,y)

Побудова двовимірних графіківПорядок дій задання вектора значень аргумента x;обчислення вектора y значень функції y(x);виклик команди  для побудови графіка.>> x=0:0.01:1;>> y=exp(-x).*sin(10*x);>>

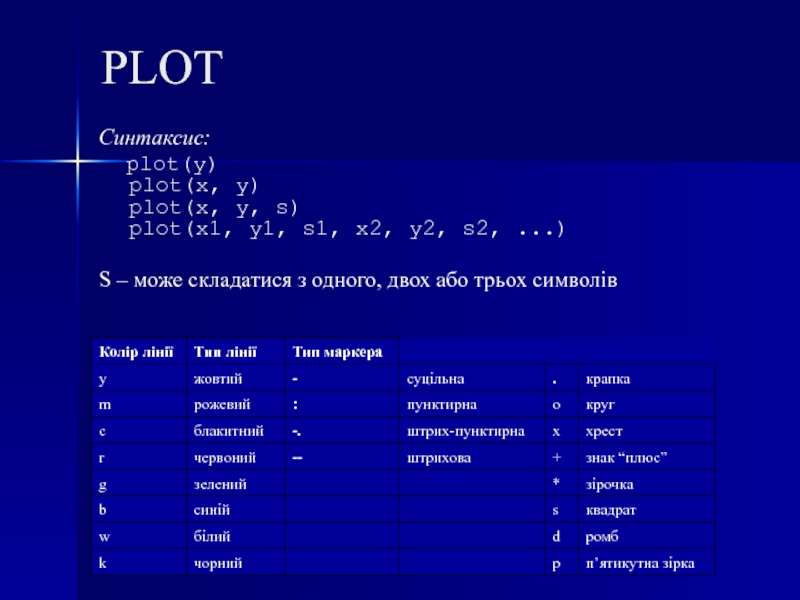

Слайд 3PLOT
Синтаксис:
    plot(y) plot(x, y) plot(x, y, s) plot(x1, y1, s1, x2, y2, s2,

...)

S – може складатися з одного, двох або трьох символів





PLOT Синтаксис:    plot(y) plot(x, y) plot(x, y, s) plot(x1, y1, s1, x2, y2, s2, ...)S – може складатися

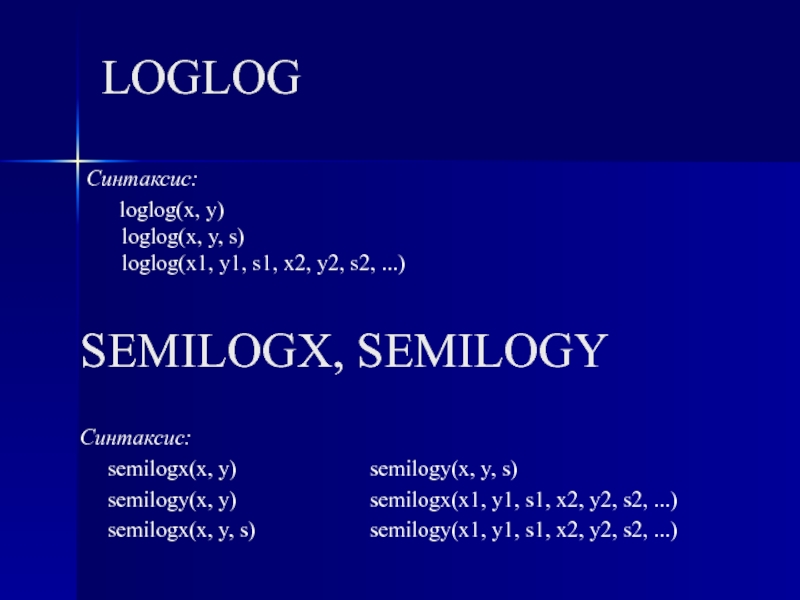

Слайд 4LOGLOG
Синтаксис:
     loglog(x, y)  loglog(x, y, s)  loglog(x1, y1, s1, x2, y2,

s2, ...)
SEMILOGX, SEMILOGY
Синтаксис:
semilogx(x, y)

semilogy(x, y)
semilogx(x, y, s)


semilogy(x, y, s)
semilogx(x1, y1, s1, x2, y2, s2, ...)
semilogy(x1, y1, s1, x2, y2, s2, ...)

LOGLOG Синтаксис:     loglog(x, y)  loglog(x, y, s)  loglog(x1, y1, s1, x2, y2, s2, ...)SEMILOGX, SEMILOGY Синтаксис:

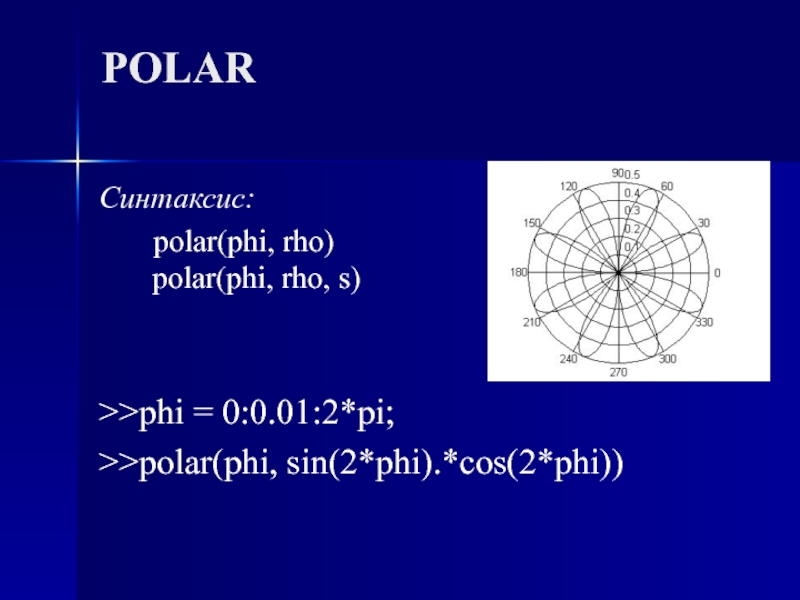

Слайд 5POLAR
Синтаксис:
       polar(phi, rho)    polar(phi, rho, s)


>>phi = 0:0.01:2*pi;
>>polar(phi, sin(2*phi).*cos(2*phi))

POLARСинтаксис:       polar(phi, rho)    polar(phi, rho, s)>>phi = 0:0.01:2*pi;>>polar(phi, sin(2*phi).*cos(2*phi))

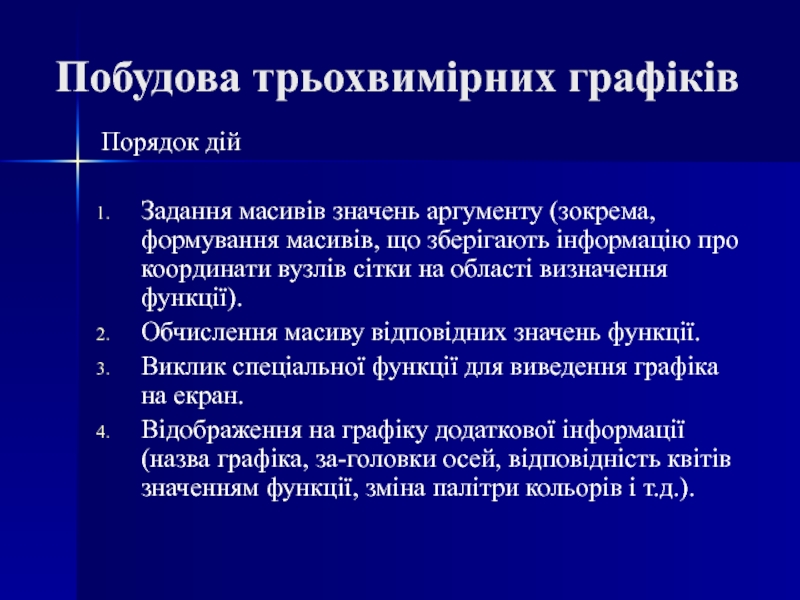

Слайд 6Побудова трьохвимірних графіків
Порядок дій

Задання масивів значень аргументу (зокрема, формування

масивів, що зберігають інформацію про координати вузлів сітки на області

визначення функції).
Обчислення масиву відповідних значень функції.
Виклик спеціальної функції для виведення графіка на екран.
Відображення на графіку додаткової інформації (назва графіка, за-головки осей, відповідність квітів значенням функції, зміна палітри кольорів і т.д.).
Побудова трьохвимірних графіківПорядок дій Задання масивів значень аргументу (зокрема, формування масивів, що зберігають інформацію про координати вузлів

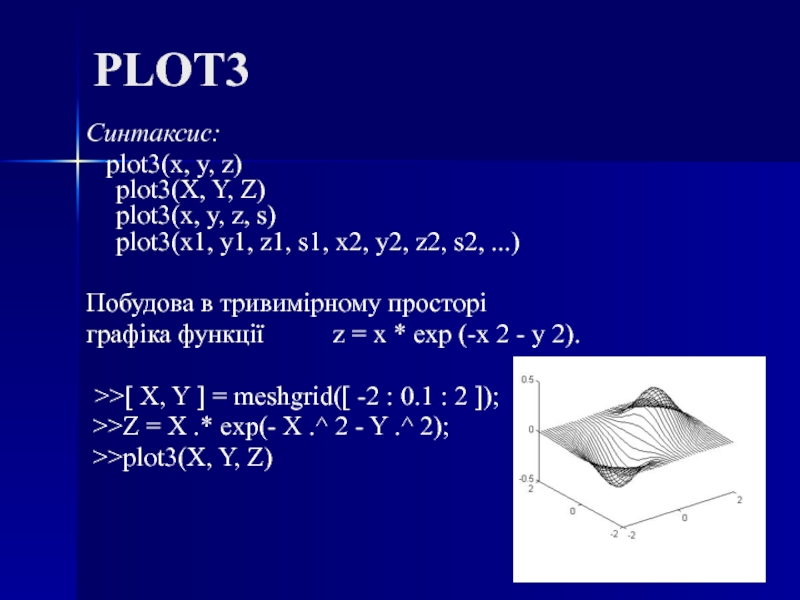

Слайд 7PLOT3
Синтаксис:
   plot3(x, y, z) plot3(X, Y, Z) plot3(x, y, z, s) plot3(x1, y1, z1,

s1, x2, y2, z2, s2, ...)

Побудова в тривимірному просторі
графіка

функції z = x * exp (-x 2 - y 2).

 >>[ X, Y ] = meshgrid([ -2 : 0.1 : 2 ]);
>>Z = X .* exp(- X .^ 2 - Y .^ 2);
>>plot3(X, Y, Z)

PLOT3Синтаксис:   plot3(x, y, z) plot3(X, Y, Z) plot3(x, y, z, s) plot3(x1, y1, z1, s1, x2, y2, z2,

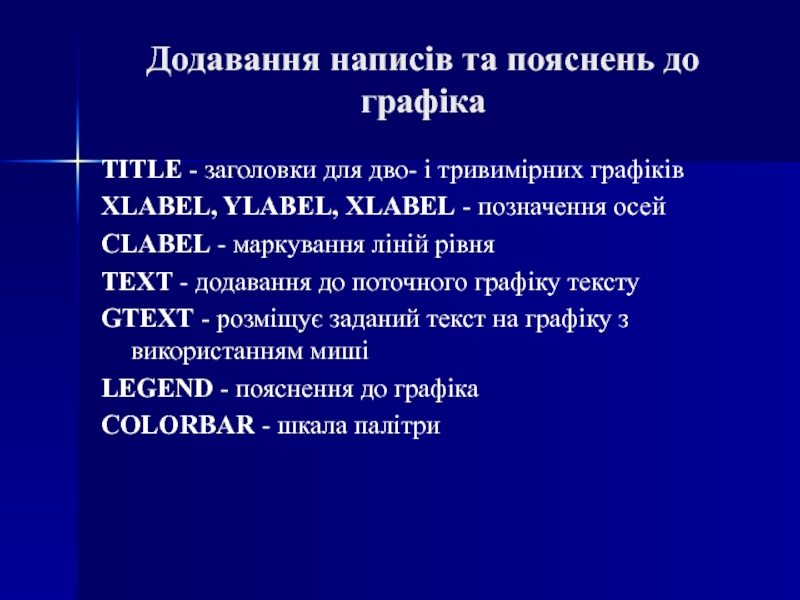

Слайд 8Додавання написів та пояснень до графіка
TITLE - заголовки для дво-

і тривимірних графіків
XLABEL, YLABEL, XLABEL - позначення осей
CLABEL - маркування

ліній рівня
TEXT - додавання до поточного графіку тексту
GTEXT - розміщує заданий текст на графіку з використанням миші
LEGEND - пояснення до графіка
COLORBAR - шкала палітри
Додавання написів та пояснень до графікаTITLE - заголовки для дво- і тривимірних графіківXLABEL, YLABEL, XLABEL - позначення

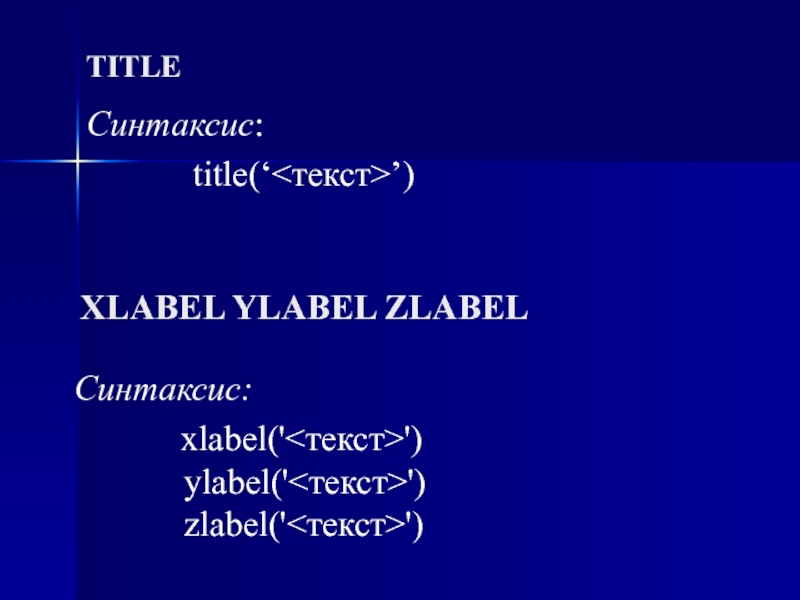

Слайд 9TITLE
Синтаксис:
            title(‘’)
XLABEL YLABEL ZLABEL
Синтаксис:
            xlabel('')          ylabel('')          zlabel('')

TITLE Синтаксис:            title(‘’)XLABEL YLABEL ZLABELСинтаксис:            xlabel('')          ylabel('')          zlabel('')

Слайд 10CLABEL
Синтаксис:
            clabel(C)          clabel(C, v)          clabel(C, ‘manual’)
Згенерувати, намалювати і маркувати лінії рівня

для функції
>>x = -2 : .2 : 2; y

= x;
>>[X, Y] = meshgrid(x);
>>Z = X.* exp(- X.^2 - Y.^2);
>>C = contour(X, Y, Z);
>>clabel(C)


CLABEL Синтаксис:            clabel(C)          clabel(C, v)          clabel(C, ‘manual’)Згенерувати, намалювати і маркувати лінії рівня для функції >>x = -2

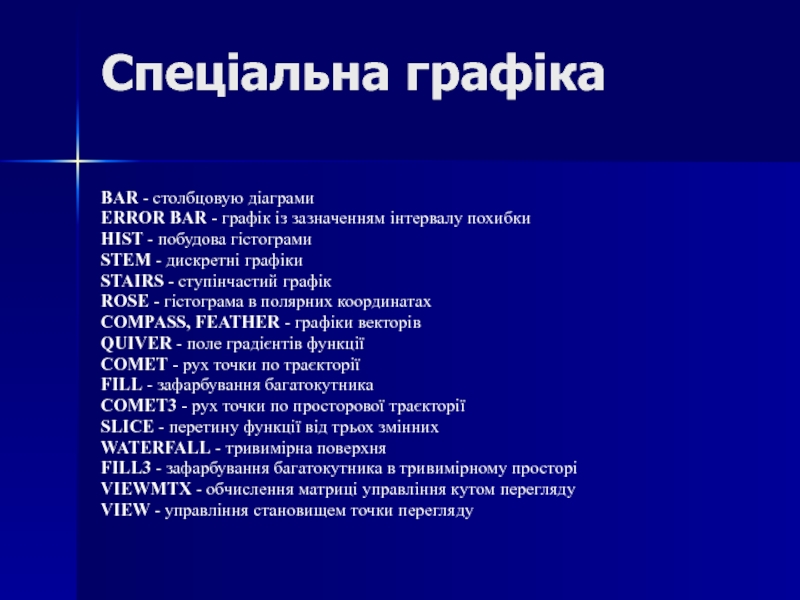

Слайд 11Спеціальна графіка
BAR - столбцовую діаграми
ERROR BAR - графік із зазначенням

інтервалу похибки
HIST - побудова гістограми
STEM - дискретні графіки
STAIRS - ступінчастий

графік
ROSE - гістограма в полярних координатах
COMPASS, FEATHER - графіки векторів
QUIVER - поле градієнтів функції
COMET - рух точки по траєкторії
FILL - зафарбування багатокутника
COMET3 - рух точки по просторової траєкторії
SLICE - перетину функції від трьох змінних
WATERFALL - тривимірна поверхня
FILL3 - зафарбування багатокутника в тривимірному просторі
VIEWMTX - обчислення матриці управління кутом перегляду
VIEW - управління становищем точки перегляду
Спеціальна графікаBAR - столбцовую діаграмиERROR BAR - графік із зазначенням інтервалу похибкиHIST - побудова гістограмиSTEM - дискретні
