МЕТОД С.К. ГОДУНОВА презентация, доклад

МЕТОД С.К. ГОДУНОВА.Примеры автомодельных решений:1. Погружение конического тела в жидкость (или газ) с заданной скоростью и с заданным углом атаки;2. Движение поршня в длинной цилиндрической трубе, закрытой с одного конца (скорость

Слайды и текст этой презентации

Слайд 1 МЕТОД С.К. ГОДУНОВА.
Автомодельными называются такие случаи развития процессов, при которых

функциональные зависимости

можно представить как функцию

новых переменных

В частном случае

Параметр b – может иметь размерность скорости
Способы построения автомодельных решений:
– запись алгебраических соотношений для инвариантов, которые являются следствием законов сохранения (массы, энергии, количества движения и прочее);
- применение теории подобия и размерностей.
МЕТОД С.К. ГОДУНОВА.Автомодельными называются такие случаи развития процессов, при которых функциональные зависимости

Слайд 2МЕТОД С.К. ГОДУНОВА.
Примеры автомодельных решений:

1. Погружение конического тела в жидкость

(или газ) с заданной скоростью и с заданным углом атаки;

2.

Движение поршня в длинной цилиндрической трубе, закрытой с одного конца (скорость движения поршня – степенная функция времени);

3. Задача о сильном взрыве, локализованном в какой-либо точке пространства;

4. Задача о распаде произвольного разрыва параметров в инертном газе и в горючей смеси.

МЕТОД С.К. ГОДУНОВА.Примеры автомодельных решений:1. Погружение конического тела в жидкость (или газ) с заданной скоростью и с

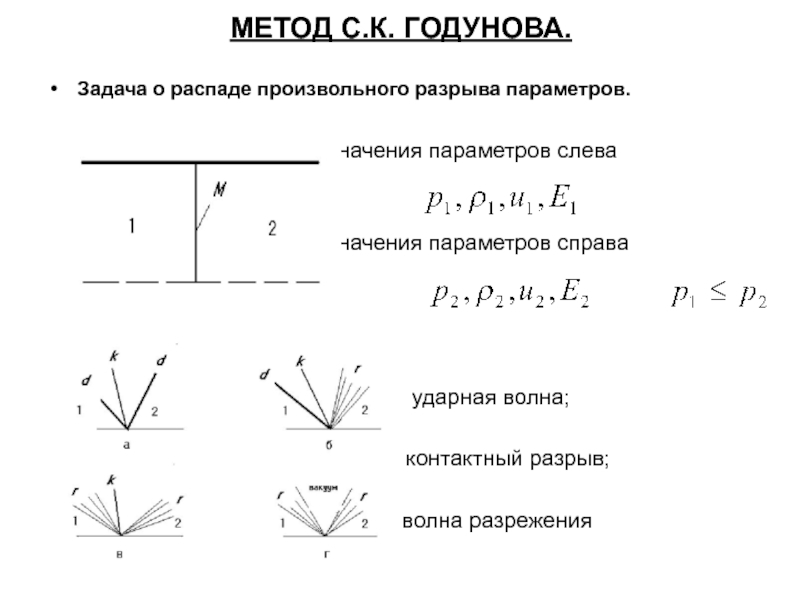

Слайд 3МЕТОД С.К. ГОДУНОВА.
Задача о распаде произвольного разрыва параметров.

значения параметров слева


значения

параметров справа




d – ударная волна;

k - контактный разрыв;

r -

волна разрежения





МЕТОД С.К. ГОДУНОВА.Задача о распаде произвольного разрыва параметров.						значения параметров слева						значения параметров справа 				d – ударная волна;								k -

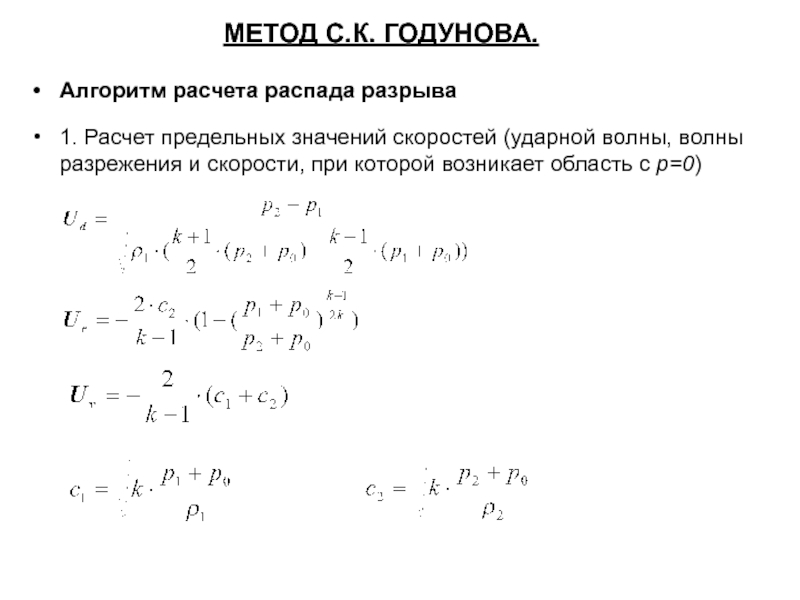

Слайд 4МЕТОД С.К. ГОДУНОВА.
Алгоритм расчета распада разрыва

1. Расчет предельных значений скоростей

(ударной волны, волны разрежения и скорости, при которой возникает область

с р=0)


МЕТОД С.К. ГОДУНОВА.Алгоритм расчета распада разрыва1. Расчет предельных значений скоростей (ударной волны, волны разрежения и скорости, при

Слайд 5МЕТОД С.К. ГОДУНОВА.
Алгоритм расчета распада разрыва

2. Определение варианта распада разрыва








-

вариант а –

- вариант б –

- вариант в –

-

вариант г -
МЕТОД С.К. ГОДУНОВА.Алгоритм расчета распада разрыва2. Определение варианта распада разрыва- вариант а – - вариант б –-

Слайд 6МЕТОД С.К. ГОДУНОВА.
Алгоритм расчета распада разрыва

3. Определение значения давления на

контактном разрыве

МЕТОД С.К. ГОДУНОВА.Алгоритм расчета распада разрыва3. Определение значения давления на контактном разрыве

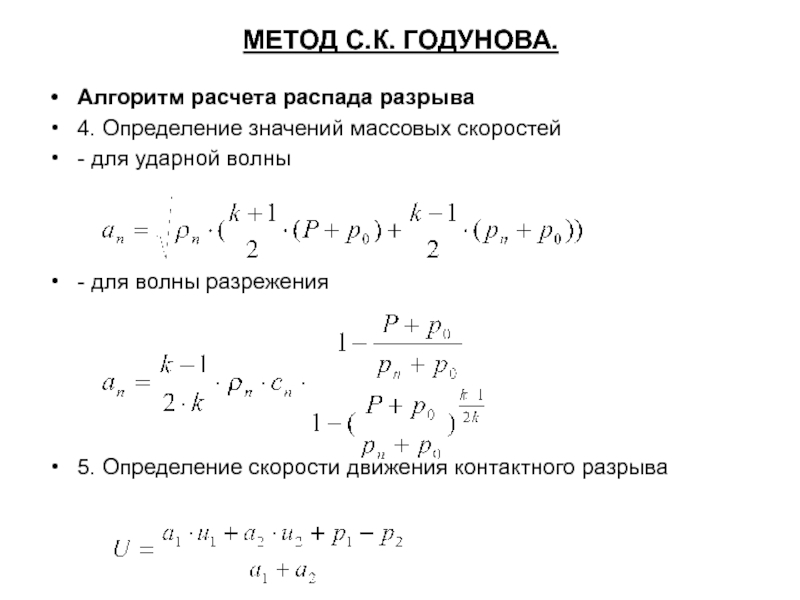

Слайд 7МЕТОД С.К. ГОДУНОВА.
Алгоритм расчета распада разрыва
4. Определение значений массовых скоростей
-

для ударной волны



- для волны разрежения





5. Определение скорости движения контактного

разрыва
МЕТОД С.К. ГОДУНОВА.Алгоритм расчета распада разрыва4. Определение значений массовых скоростей- для ударной волны- для волны разрежения5. Определение

Слайд 8МЕТОД С.К. ГОДУНОВА.
Алгоритм расчета распада разрыва
6. Скорости D левой (распространяется

справа налево) и правой
волн и плотности R на этих волнах


- ударная волна



- волна разрежения


МЕТОД С.К. ГОДУНОВА.Алгоритм расчета распада разрыва6. Скорости D левой (распространяется справа налево) и правойволн и плотности R
