Плоская равномерная линейная антенная решетка.

Главная
Разное
Методы формирования диаграмм направленности антенн

Слайды и текст этой презентации

Слайд 1Методы формирования диаграмм направленности антенн.

Методы формирования диаграмм направленности антенн.

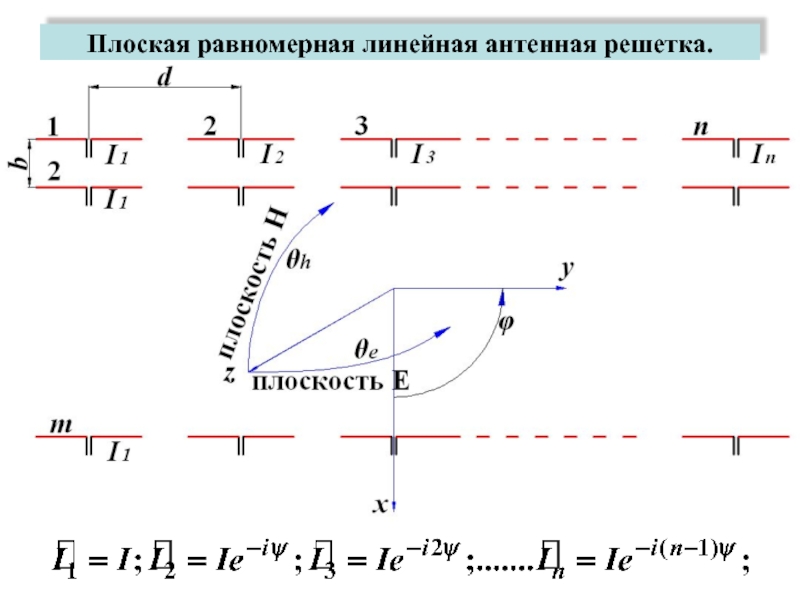

Слайд 2Плоская равномерная линейная антенная решетка.

Плоская равномерная линейная антенная решетка.

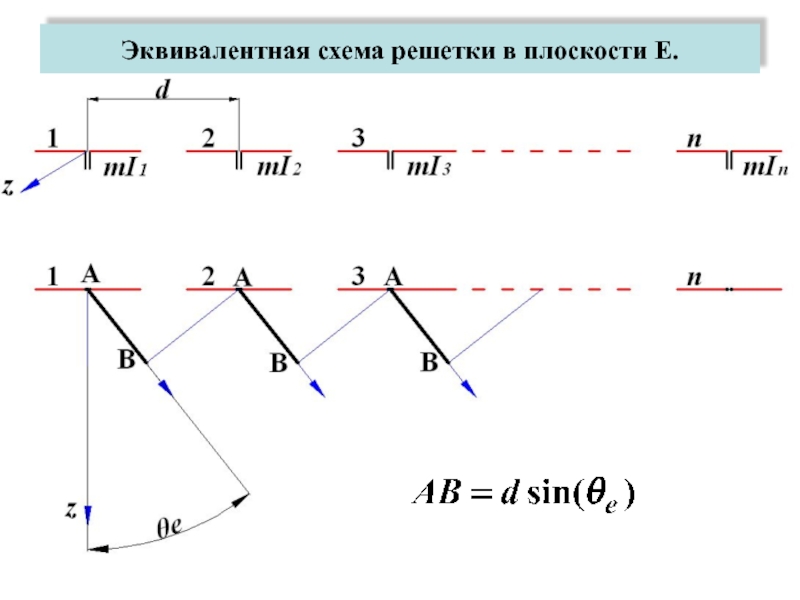

Слайд 3Эквивалентная схема решетки в плоскости Е.

Эквивалентная схема решетки в плоскости Е.

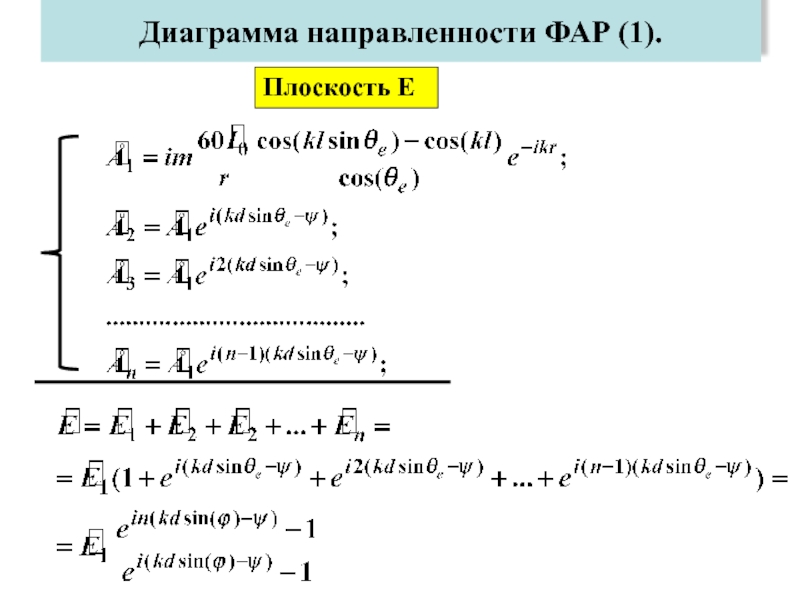

Слайд 4Диаграмма направленности ФАР (1).

Плоскость Е

Диаграмма направленности ФАР (1).Плоскость Е

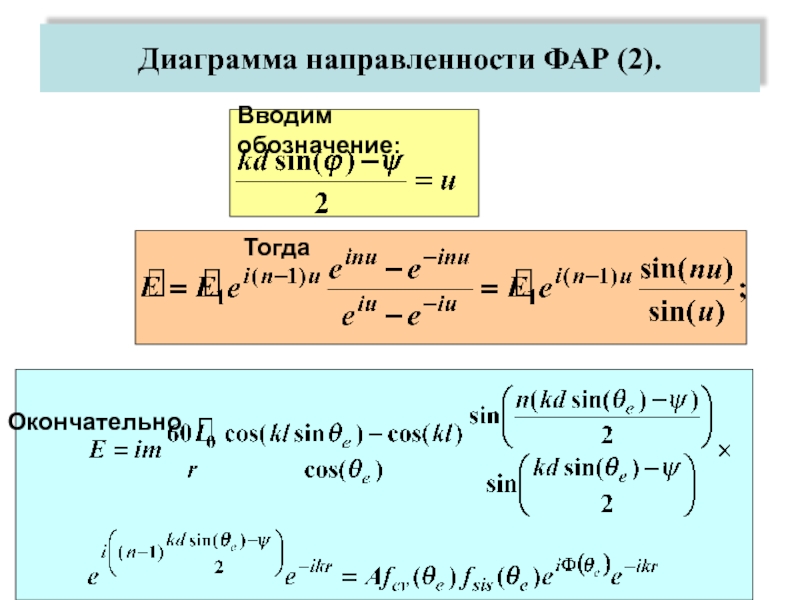

Слайд 5

Вводим обозначение:

Тогда

Окончательно

Диаграмма направленности ФАР (2).

Вводим обозначение:Тогда ОкончательноДиаграмма направленности ФАР (2).

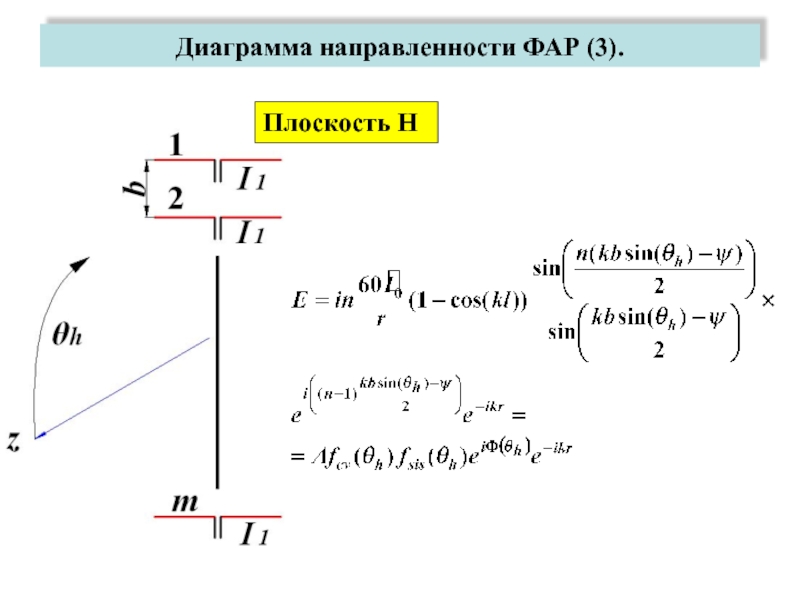

Слайд 6
Плоскость Н
Диаграмма направленности ФАР (3).

Плоскость НДиаграмма направленности ФАР (3).

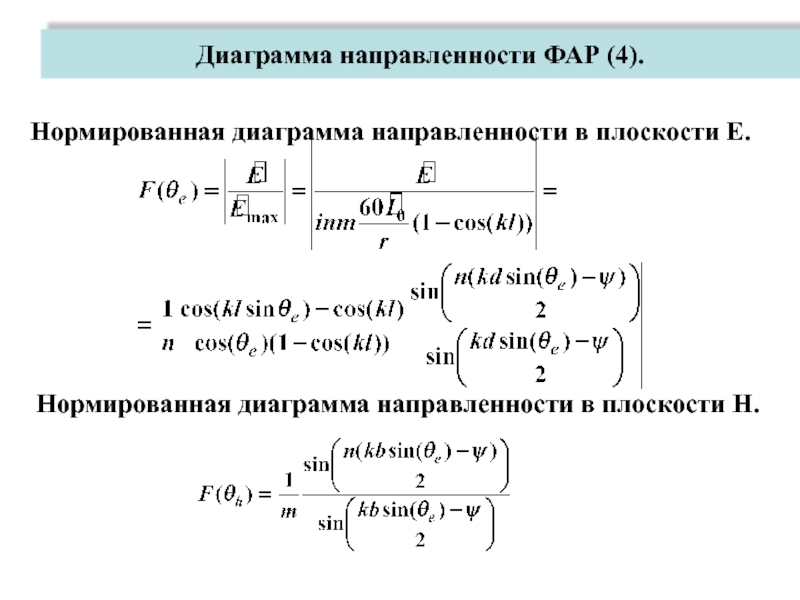

Слайд 7 Нормированная диаграмма направленности в плоскости E.

Нормированная диаграмма

направленности в плоскости Н.
Диаграмма направленности ФАР (4).

Нормированная диаграмма направленности в плоскости E. Нормированная диаграмма направленности в плоскости Н.Диаграмма направленности ФАР (4).

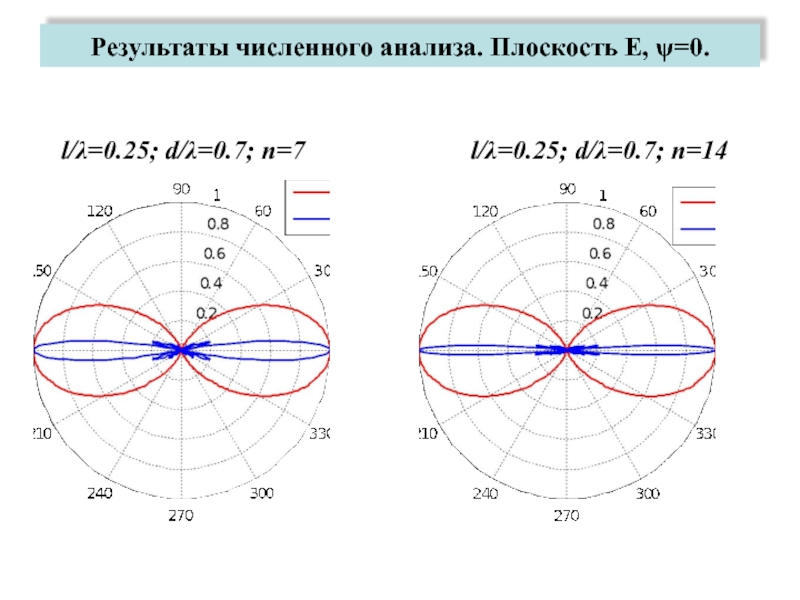

Слайд 8Результаты численного анализа. Плоскость Е, ψ=0.
l/λ=0.25; d/λ=0.7; n=7
l/λ=0.25; d/λ=0.7;

n=14

Результаты численного анализа. Плоскость Е, ψ=0.l/λ=0.25; d/λ=0.7; n=7 l/λ=0.25; d/λ=0.7; n=14

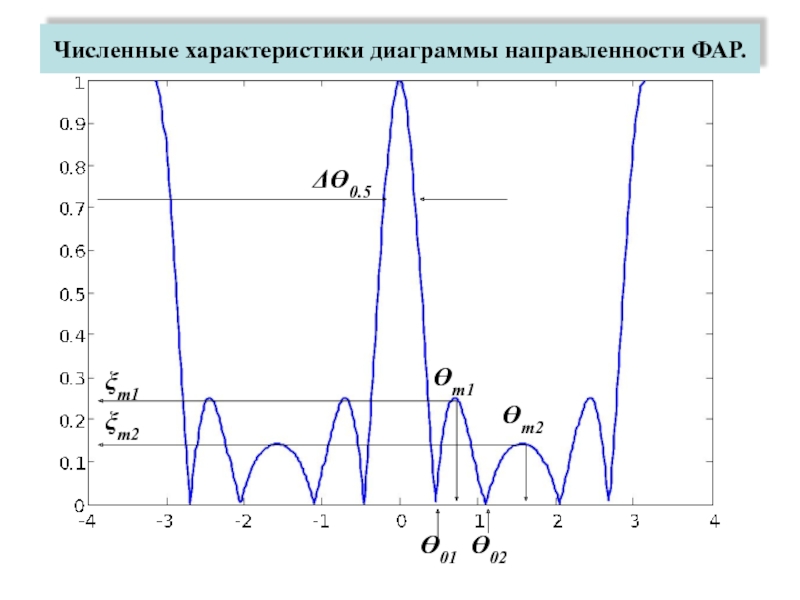

Слайд 9Численные характеристики диаграммы направленности ФАР.
ϴ01
ϴ02
ϴm1
ϴm2
ξm1
ξm2
Δϴ0.5

Численные характеристики диаграммы направленности ФАР.ϴ01ϴ02ϴm1ϴm2ξm1ξm2Δϴ0.5

Слайд 10

Расчетные соотношения для характеристик ДН.
Направления нулевого излучения.

Первый ноль j=0.

Направления максимумов

лепестков.

Уровень боковых лепестков.

Расчетные соотношения для характеристик ДН.Направления нулевого излучения.Первый ноль j=0.Направления максимумов лепестков.Уровень боковых лепестков.

Слайд 11l/λ=0.25; d/λ=0.9; n=5
l/λ=0.25; d/λ=2; n=5
При d/λ >1 появляются дополнительные максимумы

у fsis
Результаты численного анализа. Плоскость Е, ψ=0.

l/λ=0.25; d/λ=0.9; n=5l/λ=0.25; d/λ=2; n=5При d/λ >1 появляются дополнительные максимумы у fsisРезультаты численного анализа. Плоскость Е, ψ=0.

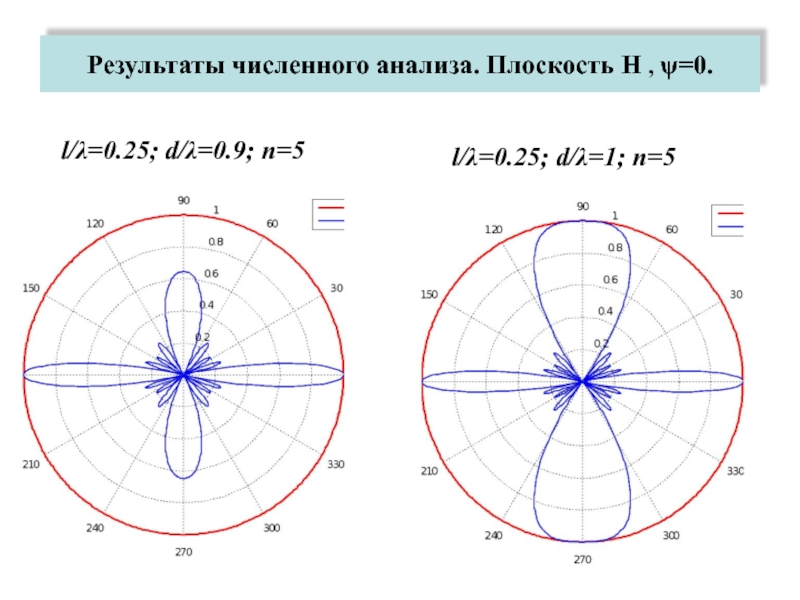

Слайд 12Результаты численного анализа. Плоскость Н , ψ=0.
l/λ=0.25; d/λ=0.9; n=5
l/λ=0.25; d/λ=1;

Результаты численного анализа. Плоскость Н , ψ=0.l/λ=0.25; d/λ=0.9; n=5l/λ=0.25; d/λ=1; n=5

Слайд 13Результаты численного анализа. Плоскость Н , ψ=0.
l/λ=0.25; d/λ=1.1; n=5
l/λ=0.25; d/λ=1.5;

Результаты численного анализа. Плоскость Н , ψ=0.l/λ=0.25; d/λ=1.1; n=5l/λ=0.25; d/λ=1.5; n=5

Слайд 14Боковые лепестки диаграммы направленности.

Боковые лепестки диаграммы направленности.

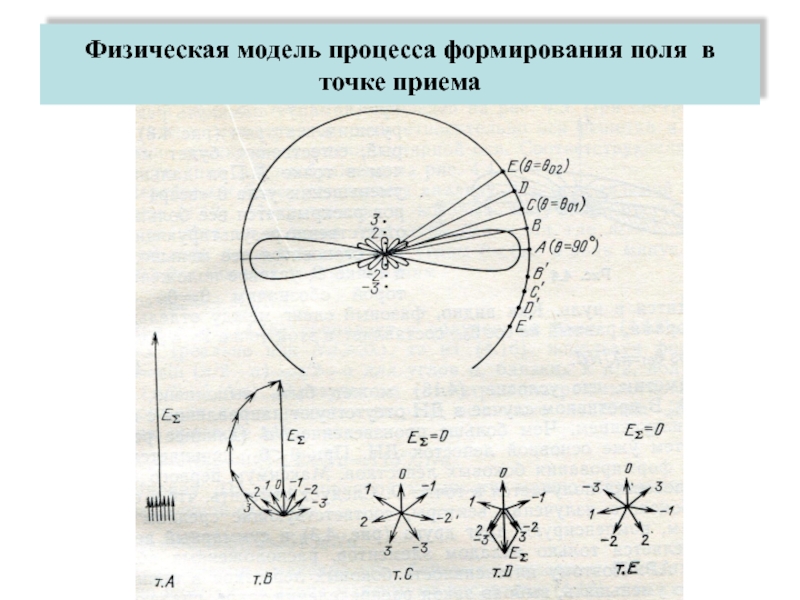

Слайд 15Физическая модель процесса формирования поля в точке приема

Физическая модель процесса формирования поля в точке приема
